Радиаторы отопления с нижним подключением: почему стоит выбирать их?

При обустройстве систем отопления частных домов часто применяются теплообменные радиаторы с подводом воды по трубопроводу, находящимся в полу под стяжкой. Такое расположение труб позволяет эффективно и эстетично подвести тепловой носитель к теплообменным приборам через узел нижнего подключения радиатора.

Реализовывают подключение снизу при помощи стальных или алюминиевых панельных радиаторов, имеющих отводы внизу с наружной резьбой на стандартном удалении друг от друга. К отводам труб в стене или полу радиатор подключают при помощи угловых или прямых н-образных переходников с винтовым разъемом американка на выходном патрубке (в народе их также называют “бинокль” из-за схожего внешнего вида).

Рис. 1 Узлы подключения радиаторов отопления – разновидности

Что такое узел подключения радиатора

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Узел нижнего подключения радиатора – преимущества использования

Арматура для радиаторов, с помощью которой производится подсоединение снизу, предназначена для использования в стальных панельных теплообменниках и не подходит для алюминиевых секций радиаторов – благодаря этому стальные виды оказывают им высокую конкуренцию. Нижнее включение по сравнению с другими типами имеет следующие преимущества использования арматуры:

• Экономия трубных материалов и отводов – в конструкции пола или на стене для присоединения радиатора имеются только два коротких вывода, трубы не идут к его верхнему входному отверстию.
• Соединение внизу обладает эстетичностью, а если трубопровод выходит из стены, его практически не видно под корпусом и оно не мешает мыть напольное покрытие.
• Запорно регулирующая арматура (краны шаровые или вентили) в “бинокле” позволяет управлять интенсивностью поступающей в теплообменник жидкости, а при полном ее перекрытии снимать батареи для обслуживания или ремонта.
• Узел нижнего подключения с вертикальным байпасом равномерно распределяет воду по радиатору с обогревом его наиболее холодных верхних углов, которое наблюдается при нижнем подсоединении. Также при однотрубной разводке байпас способствует выравниванию температур входящего и обратного потоков, что свою очередь приводит к равномерному нагреванию встроенных в линию приборов.

Рис. 2 Установленные прямой и угловой 3/4 дюймовые нижние фитинги

Особенности применения узлов нижнего подключения

Присоединение к системам отопления внизу эффективно в случае прохождения подводящих труб под полом, иногда для удобства и эстетики их заводят в стены на небольшую высоту – угловые фитинги позволяют подключить трубы к радиаторному корпусу.

Помимо запирающих и регулирующих вентилей, для повышения эффективности работы в арматурные подключающие узлы нередко встраивают внутренние и наружные байпасы, для установки температурного режима используют терморегуляторы.

Основным материалом изготовления устройств является латунь, при приобретении следует обращать внимание на толщину стенок и длину резьбы – производители, которые выпускают бюджетные изделия, делают их тонкостенными с короткой резьбовой нитью.

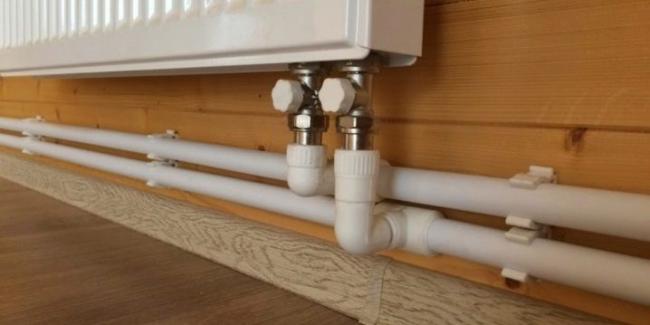

Рис.3 Нижняя подводка – примеры монтажа

Типы узлов нижнего подключения

В индивидуальных жилых домах используются однотрубная и двухтрубная отопительные системы, для подключения отдельно стоящего теплообменника применяют комбинированный способ, при котором в разводке с двумя трубами его включают только в подающую линию по схеме ленинградка.

Читайте также:  Схема отопления с принудительной циркуляцией: преимущества и недостатки

Соответственно выпускаемые производителем узлы с нижним подключением предназначены для использования арматуры в однотрубных, двухтрубных или комбинированных контурах, их особенности:

• В однотрубной линии при движении теплоносящей жидкости последовательно по всем обогревательным приборам, ее температура падает, что соответственно приводит к сильному нагреву первых в цепи батарей и холодной поверхности последних. Для выравнивания температур теплоносителя на входе всех приборов используется термокомпенсация, которая осуществляется байпасной разводкой, разделяющей входящий поток на две ветви – одна часть отправляется в радиатор и нагревает его корпус, другая беспрепятственно следует к следующей батарее, смешиваясь с охлажденным потоком, выходящим с первого теплообменника.
• В двухтрубных системах температура нагрева всех обогревателей равномерна и их температурная компенсация не требуется. При данной разводке применяется основная конструкция “бинокля” – фитинг с запорными или регулирующими клапанами, один патрубок которого подключают к подающей линии, другой подсоединяют к обратке.
• Комбинированный узел с внутренним байпасным каналом встраивают как в однотрубную, так и в двухтрубную отопительную систему, в первом случае канал байпаса приоткрывают, во втором он полностью закрыт.

Рис. 4 Фитинги от ведущих зарубежных производителей

По конструктивному исполнению корпуса различают две главные разновидности фитингов нижнего подключения:

1. Прямые. Предназначены для подсоединения радиаторных модулей к вертикально выходящим из пола трубам, так как выходной патрубок узла имеет внешнюю резьбу, трубы должны иметь выходные фитинги с накидной гайкой (американкой) или компрессионную муфту с переходом на американку.
2. Угловые. Системы угловой фиксации – лучший вариант с эстетической точки зрения, в этом случае трубы выходят из стены на небольшой высоте от пола, а резьбовые патрубки углового фитинга подсоединяются к ним при помощи накидной гайки, установленной на трубных концах.

Для соединения узла с магистралью из стальных труб применяют американку, для сшитого полиэтилена (металлопласта) используют специальный компрессионный разъем Евроконус. Его штуцер вставляется в трубу и прижимается к ней наружным кольцом с прорезью посредством вращающейся вокруг своей оси накидной гайки, она же вместе с конусным уплотнением соединяет стыкуемые детали друг с другом.

Рис. 5 Узлы со встроенным байпасом

Помимо стандартной конструкции со встроенными запорными или регулирующими вентилями, напоминающей своим внешним видом бинокль, на строительном рынке представлен довольно широкий ассортимент товаров, имеющих отличную от типового узла конструкцию. Основные модификации узлов, представленные в торговой сети:

• С запорными или регулирующими вентилями. Фитинг предназначен для подключения к двухтрубной системе, вмонтированные в корпус шаровые или винтовые вентили с утопленной головкой под плоскую отвертку позволяют регулировать отдельно потоки подачи и обратки при необходимости балансировки, а также отключать радиатор от теплоносящей магистрали.
• Со встроенным байпасом. Такую схему имеет радиаторная арматура Hummel – в ее нижней части имеется байпасный канал, диаметр прохода которого регулируется винтовым клапаном. Данное конструктивное исполнение эффективно для однотрубных систем, в которых желательно поддерживать одинаковую температуру теплоносителя на входе всех радиаторных теплообменников. Помимо этого, в комплект радиаторного арматурного узла Hummel входят эксцентрические гайки, которые нужны для его подключения к трубным отводам с различным осевым расстоянием – это позволяет избежать некачественного монтажа при отклонениях в соосности.

Рис. 6 Конструкция с вертикальным байпасом

• С вынесенным байпасом. Схема подключения радиаторов с байпасом позволяет повысить температуру проходящего потока для увеличения нагрева следующих батарей и соответственно выравнивания их теплоотдачи во всей цепи. Подводку с байпасом подсоединяют к радиатору сбоку, байпасная трубка подключается к его верхней точке через фитинг, в который встроена терморегулирующая головка. Так как теплоноситель поступает через байпас в верхнюю часть обогревателя и затем стекает вниз, возвращаясь в контур через обратку, эффективность его обогрева намного выше, чем у модификаций чисто нижнего подсоединения с теплопотерями около 20%. Также в модели с вертикальным байпасом имеется винт для регулировки обратного потока теплоносителя, иногда вверх встраивается автоматический воздухоотводчик.

Читайте также:  Полипропиленовые трубы: типичные ошибки и практические советы прокладки

Рис. 7 Инжекторная подводка – принцип работы и конструкция

• Инжекторный. К разновидностям устройств подводки снизу можно отнести инжекторные приспособления, подсоединяемые к боковой части батареи снизу, схема включает в себя трубку, вставленную в выходной корпусной патрубок. Горячий носитель вливается в радиатор через входное отверстие вокруг трубки, и через нее возвращается в обратку. В боковой части инжектора имеется клапанный регулятор, в некоторых моделях он заменен терморегулятором, также в устройстве предусмотрена возможность регулировки интенсивности обратного потока винтом.

Помимо перечисленных выше приспособлений, выпускается ряд других модификаций н-образных фитингов, имеющих различные конструктивные особенности арматуры – приборы с перекрестным направлением потоков, элементы с отводом в боковой части для слива воды (дренажа), с переходными эксцентриками, смещенной соосностью входных и выходных отверстий.

Рис. 8 Подключение и разновидности модельного ряда нижневходовых узлов

<center></center>

Схема подключения узла

Основными типами радиаторов для обогрева, которые подключают с низкой подводкой, является стальные панельные и биметаллические (выдерживают высокое давление), намного реже расположенные внизу выводы встречаются в конструкции алюминиевого радиатора и трубчатых модификациях.

Так как подвод жидкости снизу может использоваться в однотрубной и двухтрубной системе, ее схема ничем не отличается от других способов подключения и соединений радиаторов (боковое, диагональное, верхнее). При однотрубной разводке стандартная схема отопления нуждается в проведении ручной или автоматической настройки, существенно упростить балансировку помогает разводка Тихельмана (попутная), в которой общая длина отопительного контура подачи и обратки одинакова для всех обогревателей.

Рис. 9 Схема подключения радиаторов снизу

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

1. 1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку “бинокля” производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
   2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
   3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

<center></center>Главные преимущества нижней подводки радиаторов – эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 – 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.

<center></center>

Благодаря правильно выбранной схеме подсоединения отопительных радиаторов вода подается более эффективно при минимальных потерях их мощности. По этой причине своя схема подключения должна подбираться для каждой конкретной ситуации. К примеру, нижнее подключение радиаторов отопления предусматривает скрытую разводку труб, а потому такая система будет гармонично сочетаться с интерьером помещения.

О способах подключения батарей

Начнем с того, что схема подключения бывает:

• односторонней;
• перекрестной;
• нижней.

По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.

В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.

На заметку! При использовании диагональной схемы необходимо учитывать то, как располагаются отводящая/подводящая трубы. Ведь если подвод сделать снизу, а отвод – сверху, то радиатор может потерять свыше 50% своей мощности.

Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение, при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.

Ключевые моменты нижнего подключения

Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.

Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.

Важно!Стальные радиаторы, если сравнивать с аналогами, легко устанавливаются, а места занимают немного. Идеально подойдут для любого помещения. Панельные модели имеют уже установленную термостатическую арматуру, а также узел подключения.

Типы панельных радиаторов

Такие батареи бывают:

• гигиеническими;
• гладкими;
• профильными.

Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.

Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.

Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.

Достоинства этой схемы подключения

Подобного рода подключение предусматривает легкое скрытие труб, при этом потеря эффективности будет незначительной. Снизу радиатор будет нагреваться быстрее и сильнее, чем сверху, что объясняется быстрым током теплоносителя через него.

Иногда эффективность может снижаться из-за скопления воздуха или засорения. Прогрев при нижнем подключении, как уже отмечалось ранее, неравномерный, однако оно все равно не хуже верхнего.

Обратите внимание! Устанавливая батареи – вне зависимости от используемой схемы, – нужно соблюдать все требования к монтажу. Прежде всего, это относится к пропорциям между шириной батареи и окна.

Видео – Чем хороши батареи с подключением снизу

Нюансы монтажа радиаторов

Самое главное при монтаже – делать все в фабричной упаковке, дабы не повредить внешне покрытие радиаторов. Кроме того, важно не перепутать подачу и «обратку». Если вход и выход расположены на разных концах, то вы не сможете ошибиться – для этого просто изучите маркировку.  Но если они находятся с одной стороны, нужно действовать внимательно и осторожно! Ошибка может привести к неправильному подсоединению, из-за чего мощность может снизиться на 60% (точное значение будет зависеть от выбранной модели).

На заметку! В каждой модели с нижним подключением имеется термостатический вкладыш, позволяющий легко регулировать температуру прибора. Данная особенность сказалась на стоимости – она, в среднем, на 10% выше, чем на другие батареи.

Калькулятор расчета количества секций радиаторов отопления

•
•

•
•

Варианты нижней подводки

Таких всего два, ознакомимся с особенностями каждого из них.

Таблица. Варианты нижней подводки труб.

Наименование, фото	Краткое описание
Односторонняя	Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.
Разносторонняя	Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Способы нижнего подключения

Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.

Способ No1. С боковыми отводами

Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.

Способ No2. При помощи переходника

Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.

На заметку! Более детально об этом способе вы сможете узнать из видеоролика, который приведен ниже.

Видео – Как подключить снизу секционный радиатор

Способ No3. С удлинителем потока

Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.

Важно! Данный вариант соединения не подойдет для самотечной отопительной системы.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

• возможность установки переходника направления потока;

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Однако есть и минусы, среди которых:

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Требования к расположению батарей

Вне зависимости от того, какой способ подключения выбран, радиатор должен располагаться:

• в 5 см от стены;
• в 10 см от подоконника (может допускаться расстояние не меньше 5 см);
• в 10 см от поверхности пола (возможно небольшое отклонение – максиму 2 см).

На заметку! При покупке креплений учитывайте толщину фольгированной теплоизоляции (если предусмотрена таковая). Длина крюков-фиксаторов в таком случае должна быть несколько большей.

О специальных радиаторах, рассчитанных на нижнюю схему подключения

Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.

Чтобы подключить радиатор своими руками, необходимо подготовить:

• Г- или Т-образные трубки;
• строительный уровень;
• узлы мультифлекс;
• ФУМ ленту;
• теплоизоляцию;
• труборез;
• гайки в требуемом количестве.

Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.

Обратите внимание! Каждая модель батареи с нижним подключением может иметь свой монтажный набор либо собственный узел, благодаря которому можно закрепить прибор на стене.

Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.

Особенности монтажа радиаторов с нижней подводкой

Процесс монтажа определяется тем, какая схема выбрана. Так, трубопровод можно укладывать:

• в стене;
• в полу;
• между радиатором и полом.

На заметку! От расположения труб не зависит эффективность отопительной системы – их скрывают, руководствуясь эстетическими соображениями.

Сначала устанавливаются радиаторы, предварительно рассчитав их кол-во для каждой комнаты, после чего к ним подводятся трубы.

Если будете следовать советам из данной статьи, то не столкнетесь ни с какими трудностями.

Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки

Шаг 1. Монтаж начинается с установки ниппеля.

Шаг 2. Затем устанавливается блок шаровых кранов.

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

В результате резиновое уплотнение уже не сползает с трубки в евроконус.

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.

Шаг 8. По разметке в полу сверлится отверстие.

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

Обратите внимание! В данном примере используется металлополирмерная труба, потому насадка на инструменте зеленого цвета.

Шаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

На заметку! На фото вы видите, что присоединительные трубки установлены в разные стороны.

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

С помощью данного элемента две части соединяются между собой.

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность. Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Видео – Подключение батарей Rifar Monolit

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</p>

</h2>

</ul>

</p>

</p></ul>

</p>

</p>

RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

Подвод труб кВ радиатору снизу — это одно из лучших решений вВ сантехмонтаже, обеспечивающее высокий уровень эстетики отопительных приборов. Есть, однако, ряд правил, соблюдение которых обеспечит корректную работу всей гидросистемы иВ облегчит процесс подключения.

Материалы из сети:

Читайте также

Чем утеплить межпанельные швыВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответахВыгодное электрическое отопление тепловым насосом Electrolux VikingНовинка от Royal Thermo — панельные радиаторы из сталиЗамена радиаторов отопления вВ квартире

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 306.60В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА | код. 11473 | Schneider Electric	2В 730.90В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 707.75В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	3В 838.20В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 052В рубКупить
	Софтстартер PSR9-600-70 4кВт 400В (100-240В AC) | код. 1SFA896105R7000 | ABB	8В 182.90В рубКупить
	Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) | код. 1SFA896106R1100 | ABB	10В 608В рубКупить

Содержание

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Существует несколько способов подключения радиатора:

• боковой;
• диагональный;
• перекрестный;
• нижний.

Если выход труб подразумевается только с одной стороны, то это одностороннее подключение. Поступление горячей воды осуществляется при этом посредством верхней части батареи, внизу которой есть пробка для отвода холодной воды.

При разностороннем подключении горячая вода поступает с одного края, а отвод холодной происходит с другой стороны конструкции. Это идеальный вариант для домов с индивидуальным отоплением. К его плюсам можно отнести универсальность подачи воды в радиатор: сверху вниз, снизу вверх, и даже снизу вниз. Стоит отметить, что протяженность труб для подачи и оттока воды в данном случае гораздо меньше.

Разновидности

Все отопительные приборы с возможностью нижней установки делятся на три типа.

Биметаллические

Конструкция устройств отличается наличием конвекционных пластин. Места подсоединения оборудования находятся в четырех точках. Простота и универсальность эксплуатации делает их лидерами продаж. Показатель тепловых потерь не превышает 15%. В случае уменьшения мощности нагрева можно настроить термостат вручную.

В производстве биметаллических радиаторов используют высокопрочные металлы: сталь и алюминий. Сталь хорошо контактирует с теплоносителем, а алюминий нужен в качестве теплопроводного элемента.

Радиаторы такого типа бывают монолитными либо разборными. Применение первых считается рациональным при работе с высоким давлением. Такие конструкции более надежные, а значит, риск аварии сведен к минимуму.

Панельные

Бывают гладкими или рифлеными. Их конструкция подразумевает нижнее подведение к системе отопления без диагонального или верхнего подключения. Единственный минус – соединительные элементы для подключения приобретаются отдельно.

Трубчатые стальные

Считаются очень эффективными в использовании, так как обладают высокими показателями теплоотдачи. Наиболее качественными признаны изделия немецкого и итальянского производства, в которых есть возможность одностороннего подведения.

Рекомендации по сборке и установке

Простота эксплуатации радиаторов во многом зависит от правильности их монтажа. Рассмотрим основные аспекты установки данных изделий.

Выбирая место для установки конструкции, следите за тем, чтобы между конструкцией, полом и стеной оставалось необходимое место (7-10 см). К тому же свободное место вокруг батарее обеспечит правильную циркуляцию воздуха в помещении. Но также в свободном доступе должны быть места соединения батареи с нижней подводкой. Особенное внимание следует уделить правильному распределению теплового потока изделия, чтобы обогревалась вся комната, а не пространство над ним.

От выбора места установки зависит и расположение точек крепежа. Приступая к монтажу батарею, вне зависимости от ее типа, оставляют в упаковке от производителя. Это позволит минимизировать возможность поцарапать устройство. Впоследствии пленка легко снимается, не оставляя следов.

После того, как место монтажа будет выбрано, приступают к разработке схемы подсоединения. Многие несерьезно относятся к данному этапу установки. Однако неправильно проработанная схема может негативно сказаться на мощности батареи.

Существует всего два типа разводки труб: однотрубная и двухтрубная. Нижнее подключение возможно в обоих случаях. Главная задача – выбрать такой способ, чтобы нагрев температуры в помещении был оптимальным для проживания.

Теплоноситель с нижним подключением доукомплектовывается термостатом, благодаря чему происходит регулировка уровня нагрева температуры в помещении. Стоит отметить, что это недешевое устройство – стоимость батареи увеличится примерно на 10%.

Помните, что в любом случае установка, демонтаж или ремонт конструкции должна проводиться специалистом. В противном случае есть риск непредвиденных поломок и аварийных ситуаций.

Одним из важных этапов в подключении радиатора является соединение конструкции с трубами подачи и отвода. Подающую и отводящую трубу лучше маркировать – в дальнейшем это облегчит ремонт конструкции.

При нижнем подключении теплоотдача сама по себе считается малоэффективной. Поэтому неправильное подключение может повлечь за собой снижение продуктивности прибора.

Этапы подсоединения:

• радиатор устанавливают на подставку, выравнивают и определяют места крепежа согласно количеству секций;
• обычно радиаторы идут в комплекте с кронштейнами, поэтому следующий этап – установка кронштейна в подготовленные отверстия;
• после монтажа прибора верхние выходы закрывают краном Маевского и запорным колпаком, при этом для более герметичного стыка используют сантехнический лен, наматывая его по часовой стрелке для правой резьбы, в обратном направлении – для левой;
• прикручивают шаровые краны и подводят трубы.

Полезные советы

Для долговечной эксплуатации недостаточно правильно подключить прибор. Обеспечив грамотный уход, можно значительно продлить срок службы радиатора.

По окончании отопительного сезона вода из центрального отопления сливается на весь летний период. Это необходимо для проведения профилактики и ремонта труб. Однако для радиаторов этот процесс нельзя назвать полезным – большинство устройств за этот период подвергается внутренней коррозии.

Создать благоприятные условия на летний период довольно просто.

Для этого необходимо провести следующие мероприятия:

• после полного остывания радиаторов следует перекрыть все вентили на прямой и обратной подводке воды;
• после этого необходимо открыть все воздухоотводчики.

Таким образом, остатки воды в радиаторе будут стравлены в воздухоотводчик за счет теплового расширения, которое происходит вследствие химической реакции металла с водой.

В начале отопительного сезона необходимо закрыть воздухоотводчик перед наполнением батарей горячей водой. Не стоит забывать промывать радиаторы хотя бы раз в два года.

Происходит это следующим образом:

• нижний и верхний вентили закрывают;
• открывают воздухоотводчики;
• сливают воду через заглушку или сливной кран;
• развинчивают разъемные крепления;
• снимают радиатор с кронштейна;
• после всех вышеперечисленных манипуляций можно промыть устройство водой через шланг, который легко надевается на водопроводный кран.

Во время мытья категорически запрещается использование абразивных средств.

Не забывайте и о внешней чистке. Пыль, забивающаяся в ребра батареи, уменьшает теплоотдачу прибора, поэтому регулярное мытье корпуса не повредит устройству.

Чугунные радиаторы нуждаются в окрашивании. Для этого применяют специальную краску для батарей и отопительных конструкций, которая способна выдержать высокие температуры. Такие краски не желтеют, не трескаются и не смываются.

Категорически запрещено использовать краски-металлики, которые уменьшают уровень теплоотдачи. К такому же результату приводит использование экранов и пористых увлажнителей.

Что делать, если радиатор не греет?

Причин отсутствия тепла может быть несколько.

• Если не происходит нагрев последнего радиатора, это говорит о слабой мощности циркуляционного насоса. Возможно, были нарушены углы наклона при монтаже трубопровода.
• Если не прогревается нижняя часть – это говорит о неправильно настроенном терморегуляторе.
• Если не греет верхняя часть, или холодными остаются крайние секции – значит, внутри конструкции образовалась воздушная пробка.
• Если холодным остается нижний угол радиатора – следует искать причину в монтаже. Обычно, это говорит о перекосе конструкции.

Выбирая качественные радиаторы, можно обеспечить своему дому тепло и уют на долгие годы.

О тонкостях монтажа стального панельного радиатора подробно рассказывается в видео.

Используемые источники:

• https://montagtrub.ru/uzel-nizhnego-podklyucheniya-radiatora/
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/nizhnee-podklyuchenie-radiatorov-otopleniya.html
• https://www.rmnt.ru/story/heating/nizhnee-podkljuchenie-radiatorov-otoplenija-pljusy-iminusy-sxemy.1491772/
• https://stroy-podskazka.ru/otoplenie/radiatory/s-nizhnim-podklyucheniem/
