Радиаторы отопления

Для правильного выбора отопительных радиаторов необходимо знать об их основных технических параметрах. В противном случае результат может не оправдать ожиданий. Действительно важных параметров у радиаторов не так много, поэтому даже непрофессионал легко в них разберется.

Особенности выбора отопительных приборов

Теперь людям уже не нужно прятать или украшать радиаторы, т. к. современные приборы могут стать достойным украшением любого интерьера. Радиаторы, которые продаются сегодня, могут отличаться по цвету, размеру, материалу изготовления и общему стилю выполнения, поэтому не составит труда выбрать самый подходящий вариант.

Внимание! Невзирая на то, что мы привыкли к батареям светлых цветов, теплоотдача черных приборов приблизительно на ¼ выше исключительно за счет окраски. Хотя при выборе цвета лучше ориентироваться все же на дизайн жилища и личные предпочтения.

Касаемо формы, то она обязательно должна быть обтекаемой. В целях безопасности, от острых углов желательно отказаться вовсе, особенно, если в доме живут дети. Перед покупкой ознакомьтесь с сильными и слабыми сторонами каждого из существующих видов радиаторов, чтобы определить, какой больше подходит для конкретного помещения. Первое, на что стоит обратить внимание, – это рабочее давление приборов.

В зависимости от материала радиаторы делятся на:

• алюминиевые;
• биметаллические (из сплавов двух металлов);
• чугунные;
• стальные.

  </p>

Именно от материала зависит упомянутое выше давление, коэффициент отдачи тепла, теплоемкость, устойчивость к механическим и химическим повреждениям, а также эксплуатационный срок.

Также обращайте внимание на способ подсоединения к отопительной магистрали. Соединение может быть боковым, нижним и универсальным. Характерно, что в современных радиаторах предусмотрены все эти способы подключения.

Внимание! Очень важна и экологичность материала, используемого при изготовлении отопительных приборов. Во внутренних элементах не должно быть формальдегида, также приветствуется качественное полимерное напыление на поверхности.

Теперь более детально о каждом материале.

Характеристика алюминиевых радиаторов

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Преимущества подобных агрегатов следующие:

• быстрый нагрев;
• высокие показатели теплоемкости;
• незначительный вес;
• доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
• широкий модельный ряд.

  </p>

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

• неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
• низкую прочность;
• плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Таблица 1. Сравнение алюминиевых батарей от известных брендов

Производитель	Модель	Вес, кг	Мощность, кВт	Объем, л	Давление, бар.	Размеры, см	Дистанция между осями, см
1. Rifar, РФ	Alum 500	1,45	0,183	0,27	20	9х8х56,5	50
2. Fondital, Италия	Calidor Super-500	1,32	0,193	0,3	16	9,7х8х55,7	50
2. Rovall, (Италия)	Alux-500	1,31	0,179	0,23	20	10х8х54,5	50
3. Radiatori 20000 S.p.A.	500R	1,6	0,199	0,58	16	9,5х8х57,7	50
4. Faral	Green НР-350	1,12	0,136	0,26	16	8х8х43	35
5. Faral	TrioНР-500	1,58	0,212	0,5	16	9,5х8х58	50

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Переходите по ссылке за подробностями: www.stout.ru.

Цены на популярные модели алюминиевых радиаторов отопления

Радиаторы отопления алюминиевые

Характеристика биметаллических батарей

Главным отличием биметаллических радиаторов считается использование в процессе изготовления двух разных металлов – стали для создания сердечника и алюминия для сборки корпуса. Благодаря этому стержень получается очень прочным. Другим достоинством таких изделий является высокое рабочее давление, которое может достигать 50 (!) атмосфер. Более того, сталь отлично «сотрудничает» даже с той водой, в которой имеются разные примеси, в то время как алюминий быстро нагревается и отдает максимум тепла.

Словом, использование сразу двух металлов позволило получить радиаторы, имеющие достоинства каждого из них. Поэтому вполне очевидно, что стоимость этих приборов самая высокая среди всех возможных вариантов.

Внимание! Биметаллические батареи используются преимущественно при обогреве промышленных и общественных объектов. В жилых зданиях они встречаются редко ввиду высокой стоимости.

Эксплуатационный срок составляет 20-25 лет, что вполне нормально.

Таблица 2. Сравнение биметаллических радиаторов

Производитель/модель	Температура рабочей жидкости, ᵒС	Вес, кг	Объем, л	Мощность, кВт	Рабочее давление	Габариты секции, см
1. Sira Group/Gladiator-500	110	1,6	0,42	0,185	30	8х8х42,3
2. Gordi/Gordi-500	100	1,7	0,3	0,181	30	8х8х57,2
. Rifar/Rifar Monolit-350	135	1,5	0,18	0,136	100	8х10х41,5
4. Tenrad/Tenrad-500	120	1,44	0,22	0,161	24	7,7х8х55
5. Global/Style-350	110	1,56	0,16	0,125	35	8х8х42,5

Все преимущества использования биметаллических радиаторов ярко выражены в конструкции отопительных приборов STOUT Space. Эти радиаторы легко монтировать, они подойдут для помещений любого дизайна и обладают надежной конструкций. Максимальное давление, которое может выдержать отопительный прибор — 100 атмосфер. Производство — российский завод «РИФАР», крупнейший в стране. Срок эксплуатации — 25 лет, гарантия от производителя — 10 лет. Количество секций доступно от 4 до 14 — можно скомплектовать любой объект и подобрать радиатор для помещения любой площади.

Цены на биметаллические батареи

Биметаллические батареи

Характеристика чугунных радиаторов

Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.

Рассмотрим их основные преимущества.

1. Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
2. Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
3. У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
4. Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.
5. Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).

   </p>

Но есть у чугуна и недостатки, среди которых:

• значительный вес;
• медленный нагрев;
• неэстетичность.

Внимание! Несмотря на обилие более современных аналогов, многие предпочитают устанавливать именно чугунные батареи, доверяя тому, что проверено десятилетиями.

Таблица 3. Сравнение чугунных батарей от наиболее известных производителей

Производитель/модель	Вес, кг	Объем, л	Площадь нагрева одной секцией, м²	Мощность, Вт	Давление, атм.	Размеры, мм
1. Konner, Модерн	До 4,75	До 0,96	—	До 150	12	80х60х565
2. ЧМ-3	До 7	1,38	0,25	156	9	120х90х570
2. ЧМ-2	До 6,3	0,8-0,95	0,2	100-142	9	100х80х570
2. ЧМ-1	До 4,8	0,9	0,1-0,16	110	9	70х80х570
5. МС-140	До 7,1	1,45	0,24	160	9	140х93х588

Цены на популярные модели чугунных радиаторов

Чугунные радиаторы

Характеристика стальных радиаторов

При изготовлении этих приборов используют низкоуглеродную сталь. В целях защиты поверхность покрывают специальной эмалью. Если стальные радиаторы хорошего качества, то у них отличные эксплуатационные параметры, среди которых:

• прочность;
• надежность;
• устойчивость к коррозии;
• долговечность;
• устойчивость к разного рода агрессивным веществам.

Такие батареи могут быть трубчатыми и панельными.

Трубчатые приборы

Для их сборки используются стальные трубы с полимерным напылением высокого качества. Максимальная нагрузка, с которой могут справиться приборы, зависит исключительно от толщины стенок труб. Желательно, чтобы трубы были выполнены из нержавеющей стали.

Эксплуатационный срок трубчатых приборов значительно превосходит аналогичный у панельных и составляет порядка 30 лет. Возможно подключение всеми описанными выше способами. Рабочее давление составляет 10-16 атмосфер, более детальные данные нужно уточнить в техпаспорте изделия.

Яркими представителями трубчатых радиаторов являются модели производства компании Loten:

• вертикальная LotenGrey V;
• горизонтальная LotenGrey Z.

Эти радиаторы выполнены из стальной профильной трубы, имеющие прямоугольное сечение. Помимо обеспечения комфортного обогрева, представленные радиаторы демонстрируют последние тенденции в дизайне приборов отопления, отлично вписываясь в интерьер любого жилища.

При создании трубчатых радиаторов Loten было две основные идеи:

• создать высококачественное оборудование для обогрева: для изготовления радиаторов используется металл повышенной прочности с толщиной стенки 2,5 мм, благодаря чему эти отопительные приборы имеют рабочее давление в 16 атм. Радиаторы выдерживают испытательное давление 25 атм;
• одновременно превратить батарею в стильный элемент интерьера жилья, офисного помещения, локации общего пользования и т.д.

Представленные модели обогревателей могут иметь различное количество секций, от 4 до 12. Длина секций варьируется от 750 до 2000 мм.  Цена каждого отопительного элемента находится в прямой зависимости от следующих параметров:

• количество и длина секций;
• типа подключения (боковое/нижнее).

Без наценки можно приобрести модели радиатора, окрашенные в цвета, находящиеся на пике популярности относительно дизайна интерьеров:

• матовый черный;
• классический белый;
• мягкий бежевый;
• бетонно серый.

Впрочем, любители яркой обстановки могут заказать любые другие цвета и оттенки.

Представленные модели радиаторов подходят для подключения к центральной, а также автономной системе отопления.  Размерный ряд действительно широк, оборудовать представленными радиаторами можно, как уютную небольшую однокомнатную квартиру, так и просторный загородный особняк.

Каждая модель может быть с боковым или нижним подключением. Системы отопления, которые подходят к данной батарее, могут быть:

• однотрубными;
• двухтрубными.

Высокое качество материала и лаконичный стиль изделий позволят им на долгие годы занять место не только в квартире, но и в списке предпочитаемых вами предметов интерьера. Их особенность в том, что они имеют длительный срок эксплуатации (гарантия – 5 лет, срок службы – 30 лет), поэтому задумываться о смене батарей придется не скоро. А значит, можно с уверенностью довериться компании-производителю, и сделать выбор в пользу рассмотренных устройств.

Панельные приборы

Как можно судить из названия, такие радиаторы выполняют в виде панелей. Для этого между собой соединяется определенное количество стальных пластин. Благодаря такой сборке достигается высокая теплоемкость, при этом толщина каждой отдельной пластины незначительна. Помимо того, панельные радиаторы немного весят и предусматривают возможность подключения всеми доступными способами.

Внимание! Перед покупкой новых отопительных приборов посмотрите, каким образом у вас подключены старые. Желательно, чтобы новые батареи подключались так же.

Стоимость панельных радиаторов несколько превышает среднюю, рабочее давление составляет 10 атмосфер. По мнению экспертов, подобные агрегаты лучше использовать в автономных отопительных системах. Что касается городских квартир, то здесь применение таких батарей недопустимо ввиду слишком высокого давления в центральной системе.

Таблица 4. Сравнение стальных радиаторов размерами 50х50 см от самых известных производителей

Производитель	Подключение	Вес, кг	Объем, л	Мощность, Вт (при +70ᵒС)	Предельно допустимая температура жидкости, ᵒС	Давление, атм.
1.DeLonghi RADEL(Италия)	Нижнее	14,9	3,1	1079	110	8,7
2. Purmo (Финляндия)	Боковое + нижнее	13,6	2,6	926	110	10
3. Korado Radik (Чехия)	Боковое + нижнее	15,6	2	914	110	10
4. «Лидея» (Беларусь)	Боковое + нижнее	15,1	3,3	1080	110	8,6
5. Buderus (Германия)	Боковое + нижнее	14,1	3,15	913	120	10
6. Kermi (Германия)	Боковое + нижнее	17,7	2,7	965	110	10

</p>

Цены на стальные радиаторы

Стальные радиаторы

В качестве заключения

Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.

В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.

Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:

Калькулятор для расчета требуемой тепловой мощности радиаторов отопления

Видео – Радиаторы отопления какие лучше – инструкция по выбору

</h3></ul>

</p></ul></ul>

</ul>

Радиатор отопления (неофициальное народное название — батарея) («излучатель» от лат. radius «луч») — конвективно-радиационный отопительный прибор, состоящий из отдельных, обычно колончатых, элементов — секций — с внутренними каналами, внутри которых циркулирует теплоноситель (обычно — вода)^[1]. Тепло от радиатора отводится излучением, конвекцией и теплопроводностью; доля тепла, отводимая излучением, увеличивается при окраске радиатора в тёмный цвет.

Первый отопительный радиатор, изготовленный из чугуна, изобрёл и реализовал на практике во второй половине XIX века в Санкт-Петербурге российский заводчик и предприниматель Франц Карлович Сан-Галли (1824–1908). Также именно Сан-Галли впервые предложил термин «батарея» в контексте отопления.^[2]

Чугунные радиаторы

Чугунный радиатор отопления.

Чугунные секционные отопительные радиаторы предназначены для систем центрального отопления жилых, общественных и производственных зданий с большим числом этажей. Они отличаются значительной тепловой мощностью на единицу длины прибора и, соответственно, компактностью. Чугунные радиаторы также маловосприимчивы к плохому качеству теплоносителя и стойки к коррозии.

Чугунные радиаторы прочны и достаточно долговечны. Их большая масса, с одной стороны, обеспечивает им высокую теплоёмкость и, соответственно, тепловую инерционность, позволяя сглаживать резкие изменения температуры в помещении; однако она же является и недостатком, создавая трудности при монтаже или обслуживании. Также к недостаткам относится тенденция межсекционных прокладок к деградации; при длительной эксплуатации (свыше 40 лет) возможно разрушение радиаторных ниппелей. Чугунным радиаторам требуется периодическая покраска; кроме того, стенки внутренних каналов шершавые и пористые, что со временем приводит к образованию налёта и падению теплоотдачи. Рабочее давление чугунной секции не более 6-10 атм.

Алюминиевые радиаторы

Алюминиевые радиаторы на сегодняшний день считаются наиболее эффективными по причине высокой теплопроводности алюминия и повышенной за счет выступов и ребер площади поверхности радиатора. Практически все современные радиаторы, рассчитанные для работы в системах центрального отопления, имеют рабочее давление более 12 атм, опрессовочное — более 18 атм.

Существенным недостатком алюминиевых радиаторов является коррозияалюминия в водной среде, особенно ускоряющаяся при контакте двух разнородных металлов или наличии в отопительной сети блуждающих токов.

Алюминий является активным металлом, и если покрывающая его поверхность оксидная плёнка оказывается нарушенной, то при контакте с водой последняя разлагается с выделением водорода. Если отопительный прибор герметично закрыт, возрастающее давление газа может привести к разрыву радиатора. С этим явлением борются при помощи нанесения на контактирующие с водой поверхности полимерного покрытия, которое также улучшает антикоррозионные свойства, позволяя использовать теплоносители с уровнем pH от 5 до 10; уменьшает гидродинамическое сопротивление, предотвращает засоры и налипания. В случае, если радиатор не имеет внутреннего полимерного покрытия, перекрывать краны на подводящих трубах запрещается.

Алюминиевые радиаторы чаще всего делят на три основных типа: литые с цельными секциями, экструдированные с механически соединенным набором секций и комбинированные, сочетающие в себе качества обоих этих типов. Для работы в условиях высокого^{[какой?]} рабочего давления используются биметаллические радиаторы, изготавливаемые из алюминия и стали.

Цельные алюминиевые радиаторы

Эти радиаторы конструктивно состоят из профилей, изготовленных экструзией и соединённых между собой сваркой. Используемый в них алюминий не требует каких-либо добавок, и поэтому сохраняет свою пластичность; соответственно, внешние ударные воздействия и внутренние гидроудары не вызывают сколов рёбер и растрескиваний таких радиаторов. Отсутствие межсекционных прокладок в таких радиаторах придаёт им прочность и надёжность, а при наличии внутреннего полимерного покрытия их долговечность может превосходить долговечность чугунных радиаторов. Однако, поскольку их конструкция является неразборной, они не могут быть наращены в процессе эксплуатации.

Секционные алюминиевые радиаторы

Такие радиаторы конструктивно состоят из секций, изготовленных литьём под давлением, которые соединяются между собой с помощью резьбовых соединительных элементов (ниппелей); межсекционное соединение герметизируется с помощью прокладок из паронита, высокотемпературного силикона или иных материалов. Секционность предоставляет возможность нарастить радиатор в ходе эксплуатации или заменить повреждённую секцию, однако наличие межсекционных соединений отрицательно сказывается на надёжности; помимо этого, внутренняя поверхность секций отличается большей шероховатостью.

Стальные радиаторы

Стальные панельные радиаторы

Стальной панельный радиатор с термостатом

Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальныхлистов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.

В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.

Стальные секционные радиаторы

Стальные трубчатые радиаторы

Биметаллические радиаторы

Биметаллический радиатор

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

Масляные радиаторы

Основная статья: Обогреватель масляный

Масляный радиатор состоит из герметичного корпуса, заполненного минеральным маслом, в котором расположен электронагреватель. Тепло от последнего передаётся маслу, затем корпусу, температура которого при этом не превышает 60-70 °C, а от него — окружающему воздуху. Использование масла как теплоносителя исключает возможность появления ржавчины. В системах отопления где для теплопереноса используется вода и возможно появление процесса коррозии металлических деталей после окончания отопительного сезона производится удаление влаги продувкой сухим сжатым воздухом.

Теплоконтурные радиаторы

В основе энергоэффективной работы теплоконтурного радиатора лежит принцип парового отопления. Высокая эффективность отопления паром является общеизвестным фактом, именно паровое отопление используется уже более 100 лет. При изготовлении энергоэффективного теплоконтурного радиатора удалось сохранить все преимущества парового отопления, при этом избавившись от его недостатков. Теплоконтурный радиатор представляет собой металлическую герметичную конструкцию, принцип работы которого основан на использовании энергии фазового перехода пар — жидкость, пар с большой скоростью распространяется по всему объёму радиатора, конденсируется на внутренней поверхности, передавая свою энергию, тем самым быстро и равномерно нагревая весь радиатор.

Происхождение названия «батарея»

По первой и наиболее вероятной версии, название «батарея» произошло от того, что радиатор парового отопления имеет от нескольких штук до нескольких десятков радиаторных секций и получил название по аналогии с гальванической батареей. Слово радиация применяется для процессов энергообмена связанных с дальним расстоянием. А не при непосредственном взаимодействии атомов. В случае же дальнего энергообмена передача энергии происходит посредством участия переносчиков энергии в виде «тепловых фотонов».

Применение разных названий

В литературе XX и XXI веков практически невозможно найти официальное название «радиатор», но слово «батарея» встречается часто, то же касается всех электронных и печатных СМИ.

В массовой культуре

• В песне Владимира Высоцкого «Про речку Вачу и попутчицу Валю» лирический герой сообщает, что ночует на лестницах, «где тепло от батарей».

См. также

Эта страница в последний раз была отредактирована 1 октября 2019 в 11:51.

Выбор отопительных приборов для водяной системы всегда остается прерогативой домовладельца, даже когда монтаж выполняют наемные мастера. Но подобрать батареи по советам продавцов или отзывам пользователей интернета нелегко – первые зачастую не разбираются в теме и повторяют рекламные слоганы, вторые «хвалят свое болото», что вполне объяснимо. Чтобы выяснить, какие радиаторы отопления лучше выбрать для квартиры либо частного дома, предлагаем воспользоваться простым и понятным алгоритмом.

Инструкция по выбору батарей – упрощенный подход

Прежде чем купить или заказать новые радиаторы отопления, стоит бегло изучить каталоги крупных интернет-магазинов. Это позволит выяснить порядок цен и увидеть существующие типы батарей. Все конвекционные приборы водяного отопления делятся на 4 группы:

• алюминиевые секционные;
• биметаллические – секционные и монолитные;
• чугунные;
• стальные – панельные и трубчатые.

Лирическое отступление. Можно почитать отзывы и статьи на ресурсах, публикующих рейтинги изделий различных брендов. Но большой пользы информация не принесет – на форумах идут бесконечные споры и пишутся фейковые отклики, а рейтинги зачастую составляются по ТОП-10 производителей с первых страниц поиска.

Для подбора мощности радиаторов отопления нужно предварительно рассчитать количество теплоты, расходуемое на обогрев каждой комнаты. Способы расчета – по площади, объему либо тепловым потерям здания – опубликованы отдельной статьей. Как правильно выбирать батареи:

1. Прикиньте стоимость будущей покупки, отсейте более дорогие и слишком дешевые варианты отопителей.
2. Отберите модели, понравившиеся по внешнему виду, форме и цвету, удачно вписывающиеся в домашний интерьер. Обратите внимание на высоту батарей, чтобы они помещались в ниши.
3. Если вы проживаете в квартире высотного дома (9 этажей и более), откройте страницу с техническими характеристиками выбранных радиаторов и узнайте максимальное рабочее давление воды – прибор должен выдерживать не менее 12 Бар.
4. Для хозяев частных коттеджей параметр давления не представляет интереса – подойдут модели с любыми характеристиками. Если дом отапливается дровяным или угольным котлом, стоит проверить максимальную температуру теплоносителя – чем показатель выше, тем лучше.
5. Поинтересуйтесь, какие способы подключения предусмотрены изготовителями отобранных батарей. Нижняя подводка позволяет лучше спрятать магистрали отопления, при боковом варианте трубы придется муровать в стене либо оставить на виду.
6. Выясните вес изделия и способ монтажа – напольный или настенный. Узнайте, комплектуется ли радиатор установочными кронштейнами и футорками, в противном случае возникнут дополнительные расходы. Радиаторные вентили и кран Маевского обычно приобретается отдельно.


7. Сделайте окончательный выбор модели и определите размеры радиаторов по мощности. Как рассчитывается реальная теплоотдача 1 секции (панели), мы расскажем в конце данной инструкции.

Обратите внимание — мы не упомянули материалы изготовления и типы приборов. В действительности, этот фактор не играет большой роли. Современные радиаторы мало отличаются техническими параметрами, важным остается лишь показатель теплоотдачи. Нижний порог рабочего давления имеет значение только в многоэтажных зданиях.

Дальше мы рассмотрим устройство и характеристики различных батарей, сравним их преимущества и недостатки. Но сначала развеем популярные мифы, придуманные рекламистами.

Мифы об отопительных радиаторах

С целью продвижения той или иной продукции, были придуманы три распространенных небылицы о приборах отопления, сделанных из различных материалов:

• теплоотдача алюминиевых радиаторов значительно выше, чем стальных и чугунных;
• радиаторы из чугуна массивны, поэтому долго греются и остывают, якобы хранят тепло;
• в сети центрального отопления возникают гидроудары и давление, которое выдерживают только биметаллические обогреватели.

Примечание. Здесь перечислены основные устоявшиеся мифы, о других мы расскажем в процессе описания радиаторов.

По сравнению с черными металлами – сталью и чугуном – алюминий проводит тепло гораздо лучше. Подтвердим цифрами: коэффициент теплопроводности λ алюминиевых изделий – 209 Вт/(м•°С), стальных – 47 Вт/(м•°С), чугунных – всего 42 Вт/(м•°С). В чем загвоздка: обогревательные приборы изготавливаются не из чистого алюминия, а сплава группы АК12 – силумина, где присутствует 11—13% кремния и прочих примесей, указанных выше в таблице.

Цель добавки кремния – повышение прочности и коррозионной стойкости сплава. Физические свойства силумина другие, теплопроводность заметно ниже — 168 Вт/(м•°С). Учитывая толщину стенок батарей 4—5 мм, разница в теплоотдаче алюминиевых и железных приборов на практике незаметна. Поставьте в комнате 2 таких радиатора одинаковой мощности — вы не сможете определить, какой работает эффективнее.

Наилучший проводник тепла — медь. Из нее делают пластинчатые плинтусные обогреватели и медно-алюминиевые водяные конвекторы.

Камень преткновения — цены медных изделий. На правом фото изображен отопитель «Термия» стоимостью 70 у. е., размеры — 400 х 400 х 90 мм, тепловой поток — всего 430 Вт.

На передачу тепловой энергии от любой металлической батареи сильно влияют следующие факторы:

• температура и расход теплоносителя;
• площадь поверхности прибора;
• перепад температур между воздухом помещения и водой в трубах.

Справка. Разность между средней температурой теплоносителя и нагреваемым воздухом комнаты зовется температурным напором (DT). Величина пригодится впоследствии, при расчете мощности приборов.

Оставшиеся мифы развеем по пунктам:

1. При нагреве / остывании массивность чугуна не играет роли, поскольку его теплоемкость в 9 раз ниже, чем находящейся внутри воды (0.54 кДж/кг •°С против 4.18 кДж/кг •°С). Поэтому чугунная батарея будет остывать одновременно с теплоносителем, никак не дольше. Силумин и сталь охладятся быстрее, поскольку вмещают гораздо меньший объем воды.
2. Гидравлических ударов внутри сетей централизованного теплоснабжения попросту не бывает. Максимальное давление в рабочем режиме – 10 Бар, испытательное – 12 Бар. Современные алюминиевые приборы спокойно выдерживают такой напор.

Конструкция и преимущества алюминиевых приборов

Радиаторы данного типа изготавливаются способом литья под давлением или экструзии. Готовое изделие – вертикальная одинарная секция либо цельная неразборная батарея (обе разновидности выпускает известная фирма Rifar). Из отдельных секций набирается обогреватель требуемой мощности, способ соединения – резьбовой ниппель с прокладкой.

Внутри силуминовой радиаторной секции, показанной в разрезе на фото, проделаны 2 горизонтальных коллектора, между ними — вертикальный соединительный канал овального сечения. Наружная теплообменная часть — конвекционные ребра, покрытые термостойкой порошковой краской. Форму оребрения и число пластин определяет производитель.

Справка. Высота батареи считается по расстоянию между центрами горизонтальных коллекторов. Изделия из алюминия предлагаются в 3 стандартных исполнениях – 35, 50 и 80 см. Допустимое давление в радиаторах – 14…16 Бар, теплоотдача секции с межосевым расстоянием 500 мм – около 190 Вт по данным итальянского бренда Global.

Достоинства батарей из алюминиевого сплава:

• малый вес;
• привлекательный внешний вид;
• эффективной теплоотдаче способствует большая площадь поверхности;
• небольшая вместительность по воде – 0.2…1 л в зависимости от размера;
• относительно невысокая цена 7…10 у. е. за секцию, китайские модели – от 5 у. е.

Недостатком алюминия считается низкая коррозионная устойчивость, хотя на практике обогреватели служат в квартирах с центральным отоплением по 20 лет. Утверждение следует относить к частным домам, где в качестве теплоносителя применяется слишком жесткая вода, насыщенная солями магния и кальция.

Второй минус присущ любым секционным батареям – при заливке незамерзающего теплоносителя на стыках возникают протечки. Цельные модификации, например, «Рифар Монолит», не испытывают подобных проблем.

Плюсы и минусы биметалла

Как несложно догадаться по названию, обогревательные приборы сделаны из 2 металлов – силумина и стали. Внешне батареи неотличимы от алюминиевых секций, а вот внутри коллекторов и вертикальных каналов заделаны железные трубки, сваренные между собой. Стальной каркас призван решить 2 задачи:

• защита силуминовой части от химического воздействия теплоносителя в старых централизованных системах;
• повышение надежности радиатора путем увеличения порога рабочего давления до 20…30 Атм.

Для справки. Существуют биметаллические модели с двойными вертикальными каналами, сделанными ради улучшения протока воды и теплообмена. Пример – линейка неразборных батарей Rifar SUPReMO, изображенных ниже на фото.

По остальным техническим характеристикам биметалл мало отличается от алюминия – мощность 1 секции, вес и вместительность практически одинаковы. Эксплуатационные преимущества радиаторов тоже сохраняются, но появляется парочка недостатков:

• цена батарей выше на 30—50%, например, оригинальная биметаллическая секция фирмы Global Style Plus с межосевым интервалом 500 мм стоит около 15 у. е. (970 руб.);
• из-за разных коэффициентов теплового расширения силумина и стали трубный сердечник может лопнуть по сварным стыкам, произвести ремонт и заделать протечку – нереально.

Важное дополнение. В продаже иногда встречаются неполноценные биметаллические радиаторы со стальными трубками, заделанными только внутрь коллекторов. Вертикальный канал секции остается незащищенным.

Особенности чугунных «гармошек»

Устройство батарей, изготовленных методом литья из серого чугуна, хорошо знакомо большинству домовладельцев. Как и алюминиевый «собрат», отопитель набирается из отдельных секций, скручиваемых ниппелями через прокладки (нужен длинный торцевой ключ).

Присутствующие на рынке чугунные батареи условно делятся на 2 группы:

1. Изделия советского образца марки МС-140, межосевой интервал стандартный – 300 и 500 мм.
2. Дизайнерские модели, отлитые в стиле модерн, ретро и так далее. Расстояние между пробками – произвольное.

Недорогие «гармошки» серии МС существенно проигрывают любым радиаторам по внешнему виду, используются преимущественно в производственных помещениях. Теплоотдача секции 50 см составляет 160 Вт, рабочее давление – до 9 Бар, вмещаемый объем воды – 1.45 литра. Стоимость — от 6 у. е. (420 руб.).

Красивые дизайнерские батареи от разных брендов сильно отличаются по габаритам, мощности и другим параметрам. Ниже в таблице указаны характеристики и цены декоративных обогревателей от чешских, турецких и российских брендов (без учета стоимости декоративной запорной арматуры).

Примечание. Цифры после названий изделий обозначают межосевое расстояние и толщину обогревателя в миллиметрах.

Чугунные «гармошки» надежны в работе, долговечны и совершенно не боятся коррозии. По внешнему виду ретрорадиаторы уверенно занимают первую позицию среди всех отопительных приборов. Теперь раскроем отрицательные моменты:

• заоблачная цена дизайнерских секций – это заметно по таблице;
• чугун хрупок, раскалывается от ударных нагрузок;
• солидный вес изделия;
• батарея вмещает в 2—4 раза больше теплоносителя, нежели радиаторы других типов.

Так называемая инертность чугунных секций объясняется как раз повышенной вместительностью. Два литра воды остывает значительно дольше, чем 0.2—0.6 л в алюминиевой секции. Особо тяжелые модификации, например, Retro Style Anerli, производятся в напольном варианте и оснащаются ножками.

Достоинства стальных радиаторов

Производители предлагают 2 варианта железных батарей:

• панельные – плоские и профильные;
• вертикальные трубчатые (секционные).

Замечание. Обе разновидности выпускаются в дизайнерском вертикальном исполнении (смотрите выше на фото). Известные на постсоветском пространстве бренды: Kermi, Korado, Purmo, Arbonia и другие.

Греющие панели свариваются из штампованных стальных пластин толщиной 1.2…1.5 мм. Сбоку или снизу радиатора устанавливаются штуцеры для присоединения подводок. Между панелями крепится конвективное оребрение. Батареи делятся на типы в зависимости от количества нагревательных панелей и профильных оребрений, как показано в таблице.

Эксплуатационные показатели панельных обогревателей (взяты по данным немецкого радиатора «Керми» тип 22, монтажный размер 100 х 50 см):

• допустимое давление – до 10 Бар;
• тепловая мощность 1550 Вт при температуре воды на подаче 75 °С, обратке — 65 °С;
• объем теплоносителя – 5.4 л;
• масса единицы – 28 кг, цена – 95 у. е. (6300 руб.).

Характеристики трубчатых радиаторов не слишком отличаются от панельных. Если взять двухрядный прибор Arbonia 3050/22, сопоставимый по размерам с рассматриваемым вариантом «Керми» (500 х 1014 мм), получим мощность 1481 Вт при одинаковом рабочем напоре и массе 25.9 кг. Только цена изделия другая – 430 у. е.

Поскольку мы рассматриваем доступные по цене варианты, перечислим плюсы панельных батарей:

• стальные панели – самый бюджетный вариант среди всех радиаторов;
• устойчивость к химической коррозии;
• приемлемый дизайн и внешний вид;
• цельная конструкция позволяет заливать в систему антифриз и не бояться протечек;
• возможность подбирать мощность без изменения размеров – за счет добавления греющих панелей и ребер (от 1 на Тип 10 до 3 шт. на Тип 33).

Минусом радиаторов считается невысокий порог эксплуатационного давления – 6…10 Бар. Мы не станем это опровергать, но предложим посмотреть видео нашего эксперта, где недорогая стальная панель накачивается опрессовочным насосом до разрыва сварного шва (давление свыше 20 Бар):

Как узнать реальную теплоотдачу

Подбирая приборы отопления в интернет-магазине, трудно отыскать реальные показатели мощности панели либо одной секции. Продавцам выгоднее декларировать максимальную теплоотдачу, которая практически недостижима при обогреве загородного коттеджа или квартиры. По паспорту температура воды в подающем трубопроводе должна достигать 90 градусов, обратном – 70 °С, комнатного воздуха – 20 °С.

Справка. В современных бытовых теплогенераторах температура нагрева ограничена на уровне 80…85 градусов.

Подбор секций по теплоотдаче мы рекомендуем делать так:

1. Откройте официальный сайт производителя понравившейся батареи и скачайте инструкцию по эксплуатации прибора. В ней точно указано, при каком температурном напоре DT радиатор выдает номинальное количество тепла. Ориентируйтесь на режим 70 / 50 °С.


2. Если инструкция отсутствует, принимайте данные изготовителя за истину и умножайте теплоотдачу на повышающий коэффициент 1.5—1.8. Сделав полуторный запас, вы точно не прогадаете.
3. Последние радиаторы однотрубной системы подбирайте с двойным запасом, поскольку они получают наименьшее количество тепловой энергии.

Самый точный способ подбора – расчет теплопередачи по заданному температурному напору. Алгоритм вычислений подробно изложен в соответствующем материале.

Выводы и рекомендации

Надеемся, предшествующее описание помогло вам разобраться, какие батареи отопления лучше для квартиры по цене и техническим показателям. Напоследок дадим несколько практических советов:

1. Пользуйтесь инструкцией, приведенной в начале настоящей публикации. Выбирайте радиаторы, какие больше вам подходят по дизайну и бюджету.
2. Рабочий напор теплоносителя имеет значение только для квартир высотных домов, давление свыше 10 Бар выдержат только биметаллические и алюминиевые батареи. Для дач и частных коттеджей подходят любые приборы водяного отопления.
3. При ограниченном бюджете смело покупайте стальные панели – по теплоотдаче они не уступают другим обогревателям или конвекторам.
4. Под самотечную систему нужно брать радиаторы с большим сечением внутренних каналов. Стальные штампованные обогреватели лучше не ставить, только трубчатые.
5. По соотношению цена — качество и совокупности рабочих параметров первое место занимают секционные батареи из легкого алюминиевого сплава.
6. За биметалл стоит платить, когда нет уверенности в параметрах теплоносителя — неизвестно давление, используется жесткая вода.
7. Старайтесь не приобретать откровенно дешевые радиаторы, слепленные из неизвестного материала в КНР. Греть они будут, но наверняка недолго.

Вывод касательно чугуна. Радиаторы отопления старого типа МС-90 и МС-140 дешевы, но выглядят неказисто. Красиво оформленные модели невероятно дороги, а потому недоступны рядовым домовладельцам. Чугун становится редкостью, а устаревшие «гармошки» серии МС уходят в прошлое.

Если бюджет позволяет ставить дизайнерские обогреватели, тщательно выбирайте каждую батарею по габаритам. В узкой стеновой нише лучше разместить вертикальный стальной радиатор отопления, под окнами – стильные чугунные изделия. Тяжелые напольные версии желательно дополнительно крепить к стене с помощью пары кронштейнов.

Радиатор для любой системы отопления важнейший элемент! Радиаторы размещаются в каждом обогреваемом помещении и во многом именно они определяют комфортность температурного режима в вашем доме.

Как выбрать радиатор отопления, чтобы и красиво, и эффективно, и с ценой не прогадать? Вопрос не простой поэтому, для начала, разберемся в нюансах.

Совместимость с системой отопления

Сегодня рынок предлагает очень разнообразный ассортимент батарей и при покупке важно понимать, какие радиаторы (чугунные, стальные, алюминиевые, медные, биметаллические) будут более «уместны» для вашей системы отопления.

Для этого нужно сопоставить технические характеристики батареи отопления и параметры вашей отопительной системы. Немаловажным фактором, конечно же, выступает внешний вид радиатора, а также его цена. Учитывать нужно и то, что для многоквартирных домов (открытые отопительные системы) и частных домовладений (закрытые) существуют свои требования к батареям отопления.

Неправильный подбор радиатора приводит к быстрому износу, а то и выходу и строя системы.

Как купить радиатор отопления, соответствующий техническим параметрам отопительной системы?

При выборе радиатора на первом плане для вас должны находиться его технико-эксплуатационные характеристики, а уже потом стоит обращать внимание на цену и внешний вид.

Признаем честно, отечественные теплосети – это то еще испытание для любой батареи отопления. Колебания температур, давления, ужасное качество воды (теплоносителя) – с такими «подарочками» срок службы и качество эксплуатации радиатора снижаются.

К примеру, для отечественных отопительных систем в многоэтажных домах расчетная температура теплоносителя — 105°C, а давление – 10 Атм. При запуске отопления с началом отопительного сезона иногда получается так, что эти параметры зашкаливают. Результат – гидравлический удар, который зачастую попросту «рвет» некоторые радиаторы (особенно импортного производства).

Поэтому при выборе радиатора нужно внимательно уточнить допустимые границы температур теплоносителя и давления в системе, с которыми эта батарея способна работать.

Один из важнейших параметров для радиатора отопления – это его теплоотдача, напрямую влияющая на эффективность обогрева помещения.

Теплоотдача определяется материалом, из которого изготовлена батарея. Стальные радиаторы, например, имеют более низкую теплоотдачу, чем алюминиевые, а медные – лучше по этому показателю чугунных.

Однако, для того чтобы купить радиатор отопления «правильно» недостаточно просто выбрать батарею с лучшей теплоотдачей. Нужно подойти комплексно и оценить все возможные нюансы непосредственно для вашей квартиры или дома.

Секционные радиаторы отопления

Это наиболее популярный тип конструкции, который позволяет из отдельных секций собрать радиатор отопления необходимой мощности. У каждой секции есть передел тепловой мощности, которую она может дать (при определенных условиях). Вот на эту характеристику и ориентируются при расчете системы отопления. Материалы, из которых сделаны секционные радиаторы, имеют свои достоинства (и недостатки) и в какой-то мере ограничивают область применения для квартиры или частного дома.

1. Чугунные радиаторы. Можно сказать, что чугун — это классический материал для батарей отопления, который наиболее популярен для квартиры. Особенно хорошо чугунные батареи работают в старых системах центрально отопления с невысоким качеством теплоносителя. Большой объем внутренних полостей предохраняет батарею от засоров даже в экстремальных условиях, в том числе при частых авариях на линии и ремонтных работах, когда в трубы попадает грязь и окалина от сварки. Среди черных металлов чугун наиболее устойчив к коррозии — это еще один плюс, особенно для систем, у которых в межсезонье сливают теплоноситель. Высокая теплоемкость определяет такую же высокую инерционность — это ограничивает точность и оперативность автоматической регулировки температуры. Поэтому использование чугунных батарей в системе автономного отопления лишено смысла. В качестве недостатка можно назвать невысокие декоративные качества (например, у модели МС-140) и необходимость периодически обновлять лакокрасочное покрытие. Хотя именно из чугуна отливают батареи в стиле ретро, стоимость которых одна из самых высоких среди всех видов.

•
•

•
•

3. Биметаллические радиаторы. Есть два типа пары металлов: сталь и алюминий, сталь и медь. Конструкция также может отличаться – вкладыш может быть полностью или частично стальным. Более низкая цена у радиатора сталь — алюминий объясняет его популярность, хотя такие свойства, как теплопроводность и долговечность у меди выше. По прочности биметаллические радиаторы лучшие среди остальных секционных батарей. Они лучше чугунных «держат» рабочее давление системы. Единственный недостаток, ограничивающий сферу применения — небольшое внутреннее сечение. Поэтому система отопления должна поддерживать высокую скорость теплоносителя. Это условие критично для систем отопления частного дома.

Панельные радиаторы

Конструктивно панельный радиатор отопления представляет собой две профилированных стальных пластины, соединенных сваркой.

Сочетание большого внутреннего сечения, высокой теплоотдачи и низкой инерционности позволяет говорить о приобретении лучших эксплуатационных качеств чугунных и биметаллических радиаторов. То есть панельные радиаторы в системах водяного отопления могут работать при невысоких скоростях теплоносителя (например, в гравитационной системе отопления) и достаточно точно отрабатывать сигнал от автоматики при регулировке температуры.

Но именно материал и технология производства ограничивают область применения панельных радиаторов. Сварные швы недостаточно хорошо держат высокое давление и могут разрушиться под воздействием коррозии и гидравлического удара. Поэтому обычно их применяют в системах отопления частного дома, с невысоким давлением и контролируемым качеством теплоносителя.

Трубчатые радиаторы

Этот тип еще называют колончатые батареи. Наиболее эффективный по теплоотдаче вид это два стальных коллектора, связанных трубами (колоннами).Самый простой вид многим знаком по конструкции полотенцесушителя для ванных комнат. Более высокая толщина стенок и меньшее количество сварных швов дают определенные преимущества колончатым батареям по сравнению с панельными.

Отдельно выделяют и пластинчатые радиаторы водяного отопления. Но в принципе эту разновидность трубчатой конструкции, на коллекторы которого установлены пластины, чаще называют водяным конвектором увеличенная площадь контакта с воздушным потоком приводит к тому, что основная часть тепловой энергии приходится не на радиацию (излучение), а конвекцию.

Радиаторы медные

Единственный недостаток медного радиатора – это его цена. Медь достаточно дорогой металл, поэтому установка систем отопления с использованием медных батарей будет не всем по карману.

В остальном радиаторы из меди – это сплошные преимущества:

• Теплоотдача в два раза выше алюминиевых, и в 5-6 раз стальных или чугунных.
• Небольшой объем теплоносителя обеспечивает разогрев батареи за 3-4 минуты. Для индивидуального отопления это дает существенную экономию.
• Медные радиаторы обладают низкой инерционностью, что позволяет использовать терморегуляторы.
• Медь обладает наибольшей коррозийной устойчивостью. Благодаря оксидному слою, который образовывается на внутренней поверхности медной батареи уже в первые несколько суток эксплуатации, радиатор надежно защищен от химических и даже механических повреждений теплоносителем.

Изготавливаются медные радиаторы из цельнотянутых труб, дополненных пластинчатыми ребрами. Декоративные кожухи из дерева или алюминия делают их дизайн еще более выразительным.

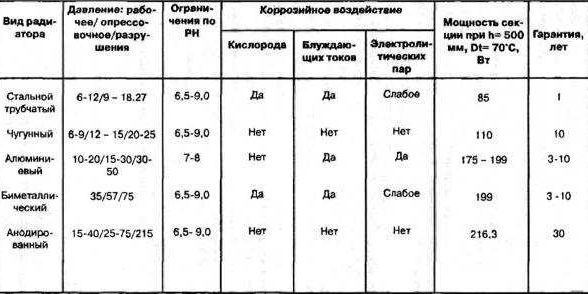

Технические характеристики радиаторов отопления

Ассортимент радиаторов отопления сегодня позволяет проявить индивидуальный подход к комплектации любой отопительной системы. Специалисты рекомендуют обращать внимание, прежде всего, на технические характеристики и рекомендуемые условия эксплуатации радиатора.

Видео с подробным описанием и различием типов радиаторов и ответами на часто задаваемые вопросы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новыеИспользуемые источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/radiatory-otopleniya-kakie-luchshe.html
• https://wiki2.org/ru/радиатор_отопления
• https://otivent.com/kakie-radiatory-otoplenija-vybrat
• https://volgaproekt.ru/stati/radiatory-otopleniya.html
