ПУЛЬСАР М счетчики воды многоструйный (Ду 15, 20, 25, 32, 40, 50мм)

Счётчики Пульсар – индивидуальные приборы учёта потреблённой воды, устанавливаемые в сети холодного и горячего водоснабжения. Изделия используются в частном секторе для установки в квартирах и домах, коммунальном хозяйстве, на промышленных предприятиях и в учреждениях. Приборы могут использоваться в автономном режиме или подключаться к централизованным системам учёта.

Вид счётчика воды – Пульсар

Устройство и принцип работы

Аппарат укомплектован:

• крыльчатым колесом с установленной ведущей магнитной муфтой;
• счётным устройством с ведомой муфтой;
• в зависимости от исполнения и комплектации – импульсным датчиком, радиомодулем или интерфейсом для удалённого контроля показаний.

При прохождении потока воды через корпус прибора вращается крыльчатка. Её вращение через магнитную муфту передаётся на счётное устройство, отображающее на 8-ми разрядном табло итоговый результат по итогам работы масштабирующего редуктора.

Технические характеристики

Наименование и размерность параметра	Значение
Диаметр условного прохода, мм (дюймы)	15 (1/2)	20 (3/4)
Метрологический класс по ГОСТ Р 50193.1	Класс А	Класс В	Класс А	Класс В
Минимальный расход, Qmin, класс В (класс А), м³/ч	0,06	0,03	0,10	0,05
Переходный расход, Qt, класс В (класс А), м³/ч	0,15	0,12	0,25	0,20
Номинальный расход, Qn, м³/ч	1,5	1,5	2,5	2,5
Максимальный расход, Qmax, м³/ч	3,0	3,0	5,0	5,0
Порог чувствительности, м³/ч	0,03	0,015	0,05	0,025
Наименьшая цена деления индикаторного устройства, м³	0,00005	0,00005
Емкость индикаторного устройства, м³	99999,9999	99999,9999
Наибольший объем воды, м³:
Масса, кг, не более	0,05
Межповерочный интервал, лет	6
Нормативный срок службы, лет	12
Цена, рос. руб.	от 520 до 3200

Документация

Руководство по эксплуатации: Смотреть

Свидетельство СИ: Смотреть

Описание типа: Смотреть

Гарантия на прибор

Продолжительность действия гарантии производителя – в течение 48 месяцев от даты реализации продукции. Гарантийные обязательства не распространяются на изделия, намеренно повреждённые при перевозке, продаже, установке или эксплуатации. Для принятия на гарантию, счётчик должен сопровождаться оригинальным руководством по эксплуатации, с гарантийной отметкой продавца.

Преимущества прибора

Аппарат характеризуется следующими преимуществами:

• простотой конструктивного устройства и надёжностью в работе, благодаря отсутствию контакта между счётным механизмом и средой измерения;
• длительным нормативным сроком эксплуатации с гарантией производителя;
• высокой точностью измерений при обеспечении соблюдения требований государственных метрологических нормативных документов;
• простотой монтажа и съёма данных;
• доступностью функции удалённого контроля, не требующей постоянной передачи показаний контролирующим органам;
• надёжной защитой от искажения результатов, включая воздействие магнитом, благодаря особому исполнению корпуса;
• выгодной стоимостью;
• большим межповерочным интервалом.

Разновидности данного счётчика

Производитель выпускает следующие разновидности продукции, различающейся по особенностям применения:

• одноструйные – производятся с диаметром условного прохода 15 и 20 мм и предназначены для установки в квартирах;
• многоструйные – с диаметром условного прохода от 15 до 50 мм, устанавливаются в многоквартирных домах;
• турбинные – с Ду от 50 до 250 мм, применяются на промышленных предприятиях;
• ультразвуковые – Ду от 15 до 200 мм, используются на любых объектах, где требуется обеспечить компактность размеров прибора;
• одноструйные класса С, с Ду = 15 мм – используются частными домовладельцами.

Класс точности аппаратов зависит от способа установки, о деталях различий, комплектации и назначения приборов указано в руководстве по эксплуатации, приложенном изготовителем. Счётчики характеризуются универсальностью применения и подходят для температуры среды измерения в границах температур от +5 до +90 градусов, поэтому подходят для горячей и холодной воды.

Как снять показания

Чтобы снять показания, потребителю необходимо:

• с циферблата выписать целое количество кубов потреблённой воды, не указывая дробную составляющую значения;
• от записанного результата отнять данные, полученные в прошлом месяце, чтобы получить количество кубов за текущий отчётный период;
• разницу умножить на удельную расценку ресурсов, согласно установленным тарифам.

Снятие показаний с пятироликового счётчикаСнятие показаний с восьмироликового счётчика

Импульсный выход

Все приборы, в зависимости от исполнения могут оборудоваться дополнительным устройством – герконовым датчиком, вырабатывающим импульсы, пропорциональные числу оборотов крыльчатого колеса. В зависимости от характеристик прибора, одному сигналу соответствует 1 или 10 литрам воды, благодаря чему возможен дистанционный учёт потреблённых ресурсов.

Для дистанционной передачи показаний может использоваться радиомодуль или цифровой интерфейс RS485, дополнительно установленный в аппарате.

Можно ли сэкономить

Изделие надёжно защищено от стороннего вмешательства в работу. Поэтому потребитель может сэкономить, разумно используя ресурсы и исключив неразумный расход воды. Важно контролировать исправность потребляющего оборудования, устанавливать бережливые приборы. За попытку исказить результаты измерений нарушитель подвергается значительному штрафу.

Установка счётчика

Водомер должна устанавливать специализированная организация, получившая соответствующую лицензию. Если потребитель монтирует изделие самостоятельно, для ввода его в работу потребуется предоставить акт проверки лицензированной компанией правильности установки.

Предварительно аппарат извлекается из упаковки, визуально проверяется целостность устройства. Изделие размещается на месте монтажа, учитывая направление стрелки на корпусе, указывающее сторону подачи воды.

Расстояние между накидными гайками трубопровода должно соответствовать длине аппарата. Уплотнение соединения достигается специальными прокладками. Гайки затягиваются, исключая перекосы, зажатия и неравномерности.

Схема установки счётчика

После того, как прибор установлен, подаётся вода с постепенным заполнением корпуса, проверяется работоспособность устройства. В руководстве по эксплуатации водомера представитель организации, производившей установку, выполняет соответствующую запись, с указанием даты и наименования исполнителя.

Официальный сайт прибора: Перейти на сайт

Существуют установленные нормативы потребления как для горячей, так и для холодной воды, но они сильно завышены. Чтобы не платить лишние деньги, стоит установить в квартире или на предприятии приборы учета водопотребления, например, счетчики воды «Пульсар».

Производитель

ООО «ПУЛЬСАР – МСК» – московский представитель научно-производственного концерна «ТЕПЛОВОДОХРАН». Он специализируется на создании комплекса автоматического контроля расходования энергоресурсов.

Помимо счетчиков «Пульсар» компания выпускает и реализует:

• теплосчетчики;
• датчики давления;
• дозаторы жидкости электронные;
• комплекс прикладного оборудования для монтажа единой системы контроля.

Компания работает в сфере жилищно-коммунального хозяйства, на промышленных и энергоснабжающих предприятиях.

Модели и технические характеристики

Счетчики воды «Пульсар» можно разделить на группы:

• квартирные Ду 15-20;
• многоструйные Ду 15-40;
• турбинные Ду 50-250;
• ультразвуковые Ду 15-40,

где Ду – диаметр условного прохода, то есть внутренняя полезная толщина трубы, по которой бежит вода.

Квартирные счетчики «Пульсар» могут использоваться в магистрали горячей и холодной воды. Имеется два вида: с Ду -15 мм и Ду – 20 мм.

Конструкция этих универсальных счетчиков идентична. Это одноструйные сухоходы. То есть поток жидкости перед крыльчаткой не разбивается, а вычислительный механизм находится в сухом герметичном блоке. Основной принцип работы – замер частоты вращения крыльчатки, установленной в потоке воды, который проходит через измерительную камеру прибора. Показания измеряются счетным механизмом, на который через магнитную муфту передается информация от крыльчатки.

При выборе прибора следует учесть важный параметр – монтажную длину. Она показывает размер пространства, необходимый для того, чтобы вставить в него прибор учета:

• Ду 15 – 80 мм, 110 мм;
• Ду 20 – 130 мм.

Все квартирные водомеры могут оснащаться импульсными, цифровыми или радио- выходами, которые позволяют снимать показания дистанционно.

Многоструйные водомеры «Пульсар М» предназначены для учета потребления воды в домах и на небольших предприятиях. Различаются они по диаметру условного прохода. В зависимости от этого показателя имеют маркировку Ду 15, 20, 25, 32, 40, 50.

Монтажная длина при Ду, равна:

• 15 – 165 мм;
• 20 – 190 мм;
• 25 – 260 мм;
• 32 – 260 мм;
• 40 – 300 мм;
• 50 – 300 мм.

По температуре измеряемой жидкости эти приборы можно разделить на две подгруппы:

• счетчики холодной воды;
• универсальные счетчики.

Все виды многоструйных приборов учета имеют схожую конструкцию. Способны работать в затапливаемом пространстве, дополнительно могут оборудоваться импульсными и радио- выходами. Совсем недавно стал выпускаться счетчик воды Пульсар с цифровым выходом rs485. Он напрямую передает информацию в автоматизированную систему коммерческого учета энергопотребления.

Принцип работы полностью аналогичен квартирным счетчикам.

Турбинные счетчики с индексом «Т» устанавливают для учета воды в жилых и производственных зданиях. Диапазон диаметров условного прохода у них колеблется от 50 до 250 мм. Как и многоструйные, турбинные приборы используются для холодной воды. Но есть и универсальные, с температурой рабочей жидкости до120 градусов. Крепления счетчиков фланцевые.

Перечень монтажных длин для Ду:

• 50 – 200 мм;
• 65 – 200 мм;
• 80 – 225 мм;
• 100 – 250 мм;
• 125 – 250 мм;
• 150 – 300 мм;
• 200 – 350 мм;
• 250 – 350 мм.

В универсальных устройствах используются устойчивые к температуре материалы, поэтому цена на них выше, чем на холодные водомеры.

Принцип действия этих измерителей основан на фиксации частоты вращения турбинки, расположенной в набегающем потоке жидкости. Замер производится герметично закрытым счетным устройством через магнитную муфту. Информация отражается на индикаторах, либо с помощью цифрового, импульсного или радио выхода передается на дистанционные табло.

При установке всех приборов контроля учета водопотребления необходим монтаж водомерного узла с системой перекрывных кранов, фильтра, клапана.

Принцип действия ультразвуковых измерителей «Пульсар У» основан на измерении скорости потока жидкости с помощью ультразвуковых датчиков. Благодаря этому возрастает точность измерения, полностью убираются гидропомехи в трубопроводе.

Ультразвуковой прибор может использоваться для горячей и холодной воды. Основные параметры прибора учета также привязаны к диаметру условного прохода. Монтажные длины водомеров, при Ду:

• 15 – 110 мм;
• 20 – 130 мм;
• 25 – 160 мм;
• 32 – 180 мм;
• 40 – 200 мм;
• 50 – 220 мм;
• 65 – 260 мм.

Это семейство измерительных приборов, помимо расхода воды, позволяет измерять ее температуру. Это значит, что потребитель может отказаться оплачивать счета за горячую воду, если температура рабочей жидкости была ниже 40 градусов.

Опционально прибор может идти в комплекте с импульсным, цифровым или радио выходом.

Паспорт водосчетчика Пульсар можно скачать ЗДЕСЬ.

Преимущества и недостатки

Для всех водомеров компании характерны:

• надежность, проверенная временем;
• простота монтажа, удобство эксплуатации;
• точность измерений при любом пространственном положении счетчика;
• эффективная защита от магнитных полей;
• наличие приборов как для холодной воды, так и универсальных;
• широкая линейка счетчиков для любой задачи;
• наличие автоматизированной системы учета того же бренда.

Компания ООО «ПУЛЬСАР – МСК» производит весь спектр контрольного оборудования, позволяющего проводить замеры удаленно. Поэтому большая часть приборов оборудуется импульсным и радио- каналом передачи данных. Совсем недавно началось производство счетчика воды «Пульсар» с цифровым выходом rs485.

Все дополнительные приборы позволяют снимать показания дистанционно, передавая информацию на внешние устройства системы «Пульсар». Эти дополнительные электронные блоки никак не влияют на работу водомеров. Показания снимать можно как по старинке, переписывая цифры, так и даже не приближаясь к устройству.

К минусам можно отнести высокую цену в сравнении с аналогами, но она окупается качеством и надежностью.

Комплектность и особенности монтажа

Водосчетчики «Пульсар», «Пульсар У», «Пульсар М», счетчик воды «Пульсар Т» комплектуются монтажными частями. В этот комплект входят прокладки, сгоны, фланцевые прокладки (для «Пульсар Т»), комплектующие фильтры. Кроме того, приборы могут быть дополнительно укомплектованы цифровым, импульсным или радио- выходом, которые позволяют получать показания дистанционно.

В комплект прибора входит паспорт. При покупке следует внимательно ознакомиться с этим документом, проверив наличие отметок о продаже, дате поверки. После установки устройства паспорт должен храниться до конца срока эксплуатации изделия. Если паспорт потеряется, придется досрочно менять счетчик.

Все семейство «Пульсаров» монтируется на горизонтальном или вертикальном участке трубопровода в окружении перекрывной арматуры, после фильтра (для «Пульсар У» монтаж фильтра необязателен).

Для монтажа турбинных водомеров обязательно создание прямого участка, равного пяти диаметрам условного прохода перед входом в измеритель и двум – после него. Такое расположение позволит избежать турбулентности, обеспечив ламинарный поток жидкости. Это избавит прибор от дополнительных гидравлических нагрузок и повысит точность измерения.

Для удобства монтажа счетчики продаются в составе целого водомерного узла. В нем правильно смонтированы все составляющие:

• запорная арматура, дающая возможность перекрывать, сливать воду для обслуживания водомера и его замены;
• фильтр перед входом в измеритель;
• необходимые патрубки с прямыми участками, где учтены все необходимые параметры для безопасной эксплуатации установки.

Срок службы и межповерочный интервал

Счетчики воды, как любые измерительные устройства, периодически подвергаются поверкам, которые подтверждают правильность и достоверность их показаний.

Межповерочный интервал всего семейства водомеров «Пульсар» составляет 6 лет для холодной воды, 4 года – для горячей.

Общий срок службы составляет 12 лет.

Гарантийный срок эксплуатации, установленный заводом-изготовителем, составляет 24 месяца.

Снятие показаний

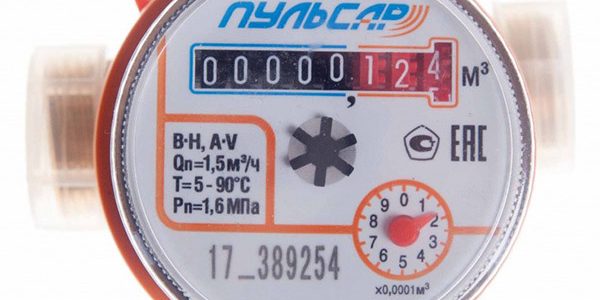

Показания снимаются по цифрам в пяти черных окошечках, которые обозначают кубические метры. Цифры в трех красных окошечках обозначают тысячные доли кубометра. На ультразвуковых устройствах информация снимается с жидкокристаллического экрана.

На устройствах, оборудованных цифровым, импульсным или радио выходом, показания снимаются дистанционно.

•
•

•
•

Как остановить или замедлить

Так как все приборы «Пульсар» обеспечены отличной магнитной защитой, остановить или замедлить счетчик можно только одним способом: уменьшив расход воды или вообще перекрыв ее.

Другими средствами обойти защиту невозможно.

Аналоги

«Пульс-15У-80» – аналог квартирного «Пульсара». Выигрывает по цене, но оборудование для дистанционного снятия показаний откровенно отстает.

«ВСКМ-90-25» – аналог «Пульсар М 25». Находится в том же ценовом диапазоне, но «Пульсар» выигрывает возможностью дистанционного снятия показаний. Преимущество «Пульсара» еще и в том, что вся дистанционная система вместе со счетчиками одного производителя.

Практически все представленные на рынке приборы имеют более низкую цену, но проигрывают «Пульсару» из-за его единой системы контроля параметров.
