Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.
Содержание
Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.
Порядок изготовления такого мини обогревателя следующий:
- Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см2. Очистите и обезжирьте их поверхность.
- При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала.
Рисунок 1: элементы для изготовления обогревателя - При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
- Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
- Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними.
Рис. 2: совместите два стекла
Края фольги загните под стекло на одну сторону.
- На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов.
Рис. 3: закрепите контакты на деревянном бруске
Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.
Идея N2: Инфракрасный обогреватель
Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.
Пленочный ИК нагреватель
Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.
Процесс изготовления состоит из таких этапов:
- Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
- По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.
Рис. 4: вырежьте термоизоляцию нужного размера - К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях.
Рис. 5: места для нанесения клеевого состава - По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии.
Рис. 6: припаяйте клемму к медной шине - Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий.
Рис. 7: заизолируйте места электрических контактов - В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
- Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.
Панельный ИК нагреватель
Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем конструкцию керамического обогревателя, для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м2), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.
Весь процесс подразделяется на такие этапы:
- Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
- Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность.
Рис. 8: изготовление токопроводящего состава - При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже:
Рис. 9: схема нанесения графитной дорожки - Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
- К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.
Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U2 / R
Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.
Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.
Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать при помощи деревянной рамы по периметру.
Идея N3: Масляный нагреватель
Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.
Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.
Процесс изготовления масляного радиатора заключается в следующем:
- Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра.
Рис. 12: Возьмите старый радиатор - Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления.
Рис. 13. Подготовьте два отверстия - Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины.
Рис. 14: закрутите ТЭН в нижнее отверстие
Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.
- Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
- Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.
Рис. 15: закройте горловину для заливки масла - Заземлите обогреватель на контур заземления.
Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.
Идея N4: Обогреватель со спиралью
Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.
Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:
- Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса).
Рис. 17: обрежьте трубу нужной длины - Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
- Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона.
Рис. 18: положение спирали в трубе
Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.
- С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.
Рис. 19: разделение вентилятора и трубы с нагревателем - Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
- Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.
Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.
Давно известно, что комфортной температурой для водителя является диапазон от +21…23 градусов Цельсия. Низкие температуры отрицательно влияют на сосредоточенность и внимательность во время вождения, вызывая раздражительность. А на безопасность влияет езда с ограниченной видимостью из-за обледенелых окон.
Если вам хотя бы раз приходилось добираться до своего автомобиля на стоянке при сильных морозах или просто садиться в обледенелый салон авто, только покинув тёплое жилище, то вы не понаслышке знаете, что это чувство не из приятных. И как бы хотелось в этот момент согреться. Можно, конечно, побегать вокруг автомобиля или покидать снег, пока прогреется салон, но существуют и менее радикальные методы. Выход как всегда есть и давно уже известный среди автомобилистов — автономный отопитель салона, который с радостью подарит комфорт.
Автономный отопитель салона своими руками (12 вольт)
Рынок предлагает широкую гамму различных автономных печек разных типов и компоновок. Все они имеют свои плюсы и минусы. Но если же вы живёте по принципу Фердинанда Порше: «Если хочешь сделать что-то хорошо, сделай это сам», то информация в этой статье станет очень полезной для вас. Итак, сразу к делу.
Для того чтобы собрать автономный отопитель салона, не нужно изобретать велосипед. Достаточно ознакомиться с давно известными нам способами подогрева воздуха и адаптировать их к необходимым требованиям. Начнём с того, что нам необходимы:
- Источник питания;
- Нагревательный элемент, который будет превращать поглощённую энергию в тепло;
- Вентилятор для создания потока тёплого воздуха;
- Механизм управления отопителя;
- Предохранитель.
В роли источника питания для 12 В отопителя возьмём аккумуляторную батарею (АКБ) и генератор автомобиля. Советуем обзавестись индикатором заряда АКБ, так как автономная печка будет выступать хорошим потребителем энергии.
Выбор нагревателя так же очевиден, как и в любом ТЭНе — нихромовая спираль. Из-за своих свойств нихром (сплав никеля и хрома) имеет высокое сопротивление, но всё же является проводником, поэтому при подаче электротока сильно нагревается.
Для создания потока воздуха нам послужит обычный кулер, например, с блока питания компьютера. Сам же корпус блока питания можно использовать как корпус печки. А размещённую на нём кнопку — как механизм управления отопителя (для правильной и безопасной работы нужно подключать через реле).
Схема подключения автономного отопителя должна обязательно разрываться предохранителем необходимого номинала. Чем ближе он будет расположен к АКБ, тем меньше вероятность повреждения электропроводки автомобиля в аварийных случаях.
С общей конструкцией мы разобрались. Но этого, как показывает практика, мало. Важно ещё подобрать сопротивления нагревательных элементов и схему их подключения, чтобы не допустить перегрузки бортовой электросети. Что, как следствие, приведёт к разряду АКБ. Постараемся подобрать оптимальный ток потребления. К примеру, для автомобиля Daewoo Lanos с генератором Bosh или Hella с зарядным током 85 А. Для такого источника питания потребляющий ток в 10–15 А будет практически незаметным.
Приступим к самой сборке. Весь автономный отопитель салона монтируем в корпус блока питания компьютера. Нихромовые спиральные нити крепим к керамической плитке с помощью болтов и гаек. При установке плитки в корпус главное обеспечить, чтобы поток воздуха проходил через нагревательный элемент, забирая его тепло.
Важно подбирать сечение проводов для подключения, учитывая расчётную силу тока. К примеру, для медного провода 10 А нужен 1 кв. мм сечения. Плавкий предохранитель подбирается также по расчётной силе тока.
Двенадцативольтный автономный отопитель салона, собранный своими руками, будет приносить в два раза больше удовольствия владельцу, так как он не только сделал свой автомобиль комфортней, а и сэкономил бюджет. Теперь вам не страшны любые морозы и страх того, что штатный обогреватель откажет в самый неподходящий момент. В случае выхода из строя обогрева заднего стекла его можно отогреть подобным отопителем. Всё же не забывайте утеплить свой автомобиль. Для этого нужно заменить старые уплотнители дверей, а также обработать автомобиль теплоизоляцией для того, чтобы он не отдавал драгоценное тепло в атмосферу.
Итак, берём жестяную банку, например от сгущёнки, на её дне чертим крест линейкой и фломастером. Потом берём болгарку и делаем пропилы по фломастеру крест-накрест, затем загибаем уголки во внутрь.Далее нам понадобится небольшой вентилятор, можно взять от компьютера, он как раз работает от 12 вольт.По углам нашей банки копаем термоклея и сажаем на него вентилятор.

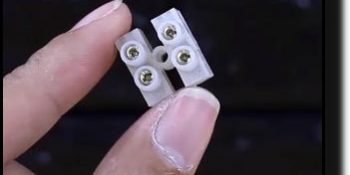

Далее взял электрические, клеммные колодки и с одной стороны закрутил в неё нихромовую нить, а с другой стороны прикрутил обыкновенные провода.
Вот такая простая самоделка, поможет вам скоротать время при прогреве автомобиля.
В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.
Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей. Мы подробно описали процесс изготовления самоделок. Описали принцип действия и особенности эксплуатации.
К пошаговым руководствам мы приложили схемы, фото-подборки и видео-инструкции.
Приборы для локального обогрева
Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.
В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.
Галерея изображенийВ роли нагревательного элемента будет выступать отрез алюминиевой фольги, используемой хозяйками для запекания, толщина которой составляет 0,1 мм
Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.
Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.
Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.
Главное достоинство такого прибора в том, что значительная часть тепловой энергии выделяется нагретым до определенной температуры материалом в виде инфракрасного излучения
После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.
На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.
Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.
Чтобы сделать нагревательные элементы, из фольги вырезают две полосы, ширина которых соответствует размеру закопченной области на стеклянных заготовках
Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы:
N=I2 х R,
где «N» – мощность, «I» – сила тока, а «R» – сопротивление.
Мощность не должна превышать допустимые значения в 1,2 Вт. Если сопротивление превышает значение в 120 ОМ, чтобы уменьшить его, необходимо слой нагара сделать чуть толще. Здесь действует такое правило: чем больше копоти, тем меньше электрическое сопротивление.
Если параметры в пределах нормы – приступают к финальной стадии сборки. Для этого зачищенные края заготовок смазывают клеем, а свободные концы отрезов фольги загибают и приклеивают к одной из сторон.
Из деревянного бруска делают подставку и монтируют на нее подключенные к электрическому шнуру контактные площадки
На деревянную площадку устанавливают собранную из стекла и фольги конструкцию и устройство подключают к 12-вольтному источнику.
Вариант #2. Греющая панель из остатков ИК пола
Если после устройства греющего инфракрасного пола остались обрезки пленки, их стоит смело пустить в дело изготовления настенного обогревателя, к примеру, для дачи или гаража.
Их обрезков инфракрасной пленки, оставшихся после устройства теплого пола в доме, можно соорудить настенную панель, а при желании декорировать ее ламинированной крупногабаритной фотографией
Инфракрасная пленка потребляет меньше энергии, чем прочие обогревающие электроустройства. Для небольшого помещения примерно 2×2 м достаточно 1 м пленочной карбоновой системы.
Галерея изображенийКорпус прибора будет выполнен из жестяной банки высотой в 20 см при диаметре в 10 см., а планки для намотки спирали из нихрома – из нефольгированного текстолита
Помимо жестяной банки для сборки нагревательной конструкции необходимо подготовить:
- трансформатор на 12 Вольт;
- диодный мостик;
- нихромовая проволока сечением 1 мм2;
- вентилятор;
- перфоратор с тонким сверлом;
- паяльник;
- компьютерный вентилятор.
Из текстолита необходимо заранее вырезать две заготовки, размер которых соответствует габаритам выбранной банки. Для подключения устройства к сети и переключения режимов потребуется также электрический шнур и кнопочный переключатель.
Первым делом с отреза текстолита снимают фольгу и вырезают внутреннюю часть так, чтобы получилось подобие рамки.
В текстолитовой заготовке с помощью тонкого сверла проделывают отверстия, размещая их с небольшим смещением относительно друг друга
В проделанные отверстия заглубляют концы нихромовой проволоки. К свободным концам заведенной под раму проволоки припаивают очищенные от изоляции «хвосты» электрических проводов.
Плотность тока в контактирующих с воздухом нихромовых электрически спиралях составляет порядка 12-18А/мм2. В зависимости от степени нагрева их насыщенность цвета будет меняться от темно-бордового до ярко-красного. Температура наружной поверхности излучателя при этом не превышает и 70 градусов.
Берут трансформатор, диодный мостик и кулер и замыкают их с зафиксированной нихромовой проволокой в единую цепь, не забывая при этом подключить переключатель
Диодный выпрямитель и малогабаритный трансформатор на 12 В необходим для питания кулера.
Чтобы иметь возможность регулировать температуру, стоит рассмотреть вариант установки хотя бы двух разделенных спиралей. К тому же, подключив спирали параллельно, в случае перегорания одной, другие не пострадают.
Главное при сборке конструкции – чтобы намотанные спирали не касались каких-либо деталей помимо текстолитовой рамки.
Вентилятор монтируют в банку с помощью кронштейна в виде П-образной металлической детали, зафиксированного болтом. Ток будет прогревать витки проволоки, а вентилятор обдувать конструкцию теплым потоком воздуха.
К собранной конструкции прикрепляют текстолит, после чего соединенные в единую цепь элементы электрического устройства помещают в банку
Для обеспечения свободного доступа воздуха в крышке и стенках банки просверливают 20-30 отверстий диаметром по 1,5-2 мм. Собранное устройство непосредственно напрямую подключают к сети в 220В и проверяют его работоспособность. В целях безопасности излучающую поверхность можно прикрыть защитной сеткой.
Такой тепловентилятор подойдет для прогрева небольшого по площади помещения. Как и промышленные модели тепловентиляторов, он всего за несколько минут прогреет середину комнаты, не расходуя драгоценное тепло на теплопотери, которые ходят сквозь стены.
Галерея изображенийКорпус изделия можно сделать из секционной батареи системы отопления, автомобильного радиатора либо же сварить из стальных труб
Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.
Чтобы сделать масляный обогреватель нужно заранее подготовить:
- ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
- прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
- чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
- устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.
Важный момент, приобретая патронный тент, не забудьте проверить, чтобы в комплекте к нему шли силиконовые прокладки или их аналоги, выполненные из маслотермобензостойкой резины.
Чтобы не связываться со сваркой, в качестве корпуса можно использовать демонтированный регистр отопления, демонтированный из-за модернизации системы общественного здания.
Внушительная по габаритам конструкция будет нуждаться в сооружении платформы. Ее можно сделать из швеллеров или стальных уголков. При составлении схемы рамы отталкиваются от вместительности емкости и высоты изделия.
Схема подключения устройства и последовательность сборки ее конструктивных элементов наглядно представлена на рисунке
Сложность может возникнуть на этапе сварки элементов. Ведь для выполнения работ необходимо владеть соответствующими навыками. Первым делом разрезают профильную трубу на отрезки заданной длины. Из них собирают прямоугольные рамы.
В углу конструкции вырезают отверстие под размещение ТЭНа. В самой высокой точке радиатора вырезают отверстие для возможности заливки масла и оснащают штуцером с наружной резьбой, сверху которого устанавливают крышку.
Перед введением нагревательного прибора в эксплуатацию его необходимо протестировать на герметичность, создав большое давление в середине прибора
При сборке конструкции следует обратить внимание на ряд моментов:
- ТЭН лучше размещать в боковой или нижней части конструкции, фиксируя с помощью болтовых соединений. Такое решение обеспечит лучшую циркуляцию масла. Он ни при каких условиях не должен соприкасаться с корпусом.
- Чтобы активизировать процесс естественной конвекции жидкости, дополните конструкцию помпой и электроприводом. Для фиксации насоса к емкости нужно приварить небольшие металлические пластины.
- Не забудьте предусмотреть оснащенные клапанами отверстия для возможности экстренного сброса давления путем слива масла. Помпы располагают в нижней части радиатора по углам.
- Чтобы обеспечить долговечность конструкции, предупредив развитие электрокоррозии, учитывайте сочетаемость металла корпуса и ТЭНа. Из-за разности потенциалов металлов не стоит комбинировать обычную сталь или алюминий с медью.
- В обязательном порядке заземлите нагревательный прибор.
Конструкцию наполняют маслом не полностью, а лишь на 85%. Это необходимо для того, чтобы отведенные на воздух 15% были буферной зоной при расширении масла вследствие повышения температуры.
Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:
- две медные клеммы;
- эпоксидный клей;
- деревянные заготовки для рамки.
Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.
Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.
Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние
Последовательность выполнения действий:
- Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
- На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
- Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
- Сверху на выложенный узор второй лист пластика.
- По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
- На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
- К клеммам подключают зачищенные концы электрического кабеля.
- Подключают прибор к сети и проверяют работоспособность системы.
Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.
На параметр сопротивления влияет количество графита в массе. Чтобы повысить сопротивление проводника нужно увеличить дозу графита в составе.
Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.
Выводы и полезное видео по теме
Видео #1. Обзор варианта изготовления спирального нагревателя:
Видео #2. Самодельный инфракрасный обогреватель мощностью в 1кВт:
Мы рассмотрели лишь несколько вариантов изготовления обогревателей из подручных средств. На самом деле их существует великое множество. При желании вы можете самостоятельно разработать и изготовить такой прибор. И наградой вам станет желанное тепло в ненастную погоду.
Хотите предложить собственный вариант изготовления обогревателя? Появились вопросы или есть полезная информация для нас и посетителей сайта? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.
Используемые источники:
- https://usamodelkina.ru/6686-delaem-avtomobilnyy-obogrevatel-svoimi-rukami.html
- https://www.asutpp.ru/obogrevatel-svoimi-rukami.html
- https://remam.ru/tune/kak-sdelat-avtonomnyj-otopitel-salona-mashiny.html
- https://xn--100—j4dau4ec0ao.xn--p1ai/prostoj-elektricheskij-obogrevatel-v-avtomobil-svoimi-rukami/
- https://sovet-ingenera.com/otoplenie/radiator-obogrev/obogrevatel-svoimi-rukami.html
