См. цены на счетчик воды СТВУ, как заказать, купить (форма заказа СТВУ).

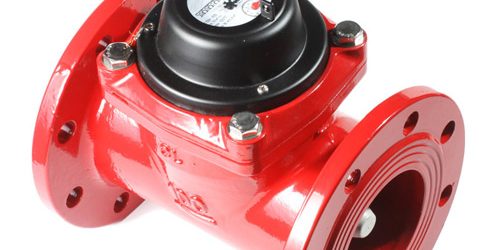

Универсальный счетчик воды СТВУ применяется для замены установленных на территории бывшего СССР водосчетчиков без дополнительных затрат на переделку узлов учета.
Универсальные счетчики воды СТВУ-Ду15…200 устанавливаются на холодную и горячую воду для измерения объема на трубопроводах, на объектах с высоким объемом расхода воды, в том числе в помещениях с повышенной влажностью.
Водосчетчик — счетчик воды СТВУ-Ду15…200 универсальный оптимален для использования в узлах коммерческого и технического учета воды в системах холодного и горячего водоснабжения (ХВС и ГВС).
Преимущества счетчика воды СТВУ:
Модели и модификации счетчика воды СТВУ турбинного универсального (Ду 50…200)
Производимые модели и типоразмеры универсальных счетчиков воды в зависимости от Ду: СТВУ-50, СТВУ-65, СТВУ-80, СТВУ-100, СТВУ-150, СТВУ-200.
Счетчики воды СТВУ могут выпускаться в модификации ДГ, оснащенные импульсным герконовым датчиком для дистанционного контроля объемного расхода воды. Это особенно важно, когда подход к счетчику затруднен, и прямое считывание показаний практически невозможно. Цена импульса водосчетчиков: 100 литров/импульс для Ду-50,-65,-80,-100 и 1000 литров/импульс для Ду-150.
или:
Универсальные счетчики воды СТВУ могут выпускаться в модификации МИД* и комплектоваться МИД-модулем (интерфейсом).
*- МИД – коммуникационный модуль импульсов и данных. МИД-интерфейс – это исполнение со счетным механизмом, оснащенным дисковым стрелочным указателем (МИД-сенсором) и посадочными креплениями для установки модуля МИД.
За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем* возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
также:
Счетчики воды СТВУ, помимо стандартного конструктивного исполнения, выпускаются в модификации УК (удлиненный корпус).
| Возможные Ду (ХХ) | Особенности модификации | |
| СТВУ-ХХ | 50, 65, 80, 100, 150, 200 | для горячей и холодной воды |
| СТВУ-ХХ МИД | 50, 65, 80, 100, 150, 200 | для горячей и холодной воды с МИД-интерфейсом |
| СТВУ-ХХ ДГ | 50, 65, 80, 100, 150, 200 | для горячей и холодной воды с герконовым датчиком |
| СТВУ-ХХ УК | 65, 80, 100 | для горячей и холодной воды с удлиненным корпусом |
| СТВУ-ХХ УК МИД | 65, 80, 100 | для горячей и холодной воды с удлиненным корпусом и МИД-интерфейсом |
| СТВУ-ХХ УК ДГ | 65, 80, 100 | для горячей и холодной воды с удлиненным корпусом и герконовым датчиком |
Стоимость тахометрических счетчиков холодной воды СТВУ зависит от диаметра условного прохода — ДУ (определяющего номинальный расход), монтажной длины, наличия импульсного выхода (ДГ) и МИД-сенсора, а также цен на доп. оборудование, объема заказа и формы оплаты.
См. также форму заказа счетчика воды СТВУ турбинного универсального.
Примеры цен на водосчетчики Ду-50,-65,-80,-100,-150:
| Наименование тахометрического счетчика холодной воды СТВУ | Ду, мм | Монтажная длина, мм | ||
| СТВУ-50, класс В | 50 | 200 | 9 200 | 11 070 |
| СТВУ-65, класс В | 65 | 200 | 9 999 | 11 841 |
| СТВУ-80, класс В | 80 | 225 | 10 840 | 12 380 |
| СТВУ-100, класс В | 100 | 250 | 11 850 | 13 135 |
| СТВУ-150, класс В | 150 | 300 | 26 200 | 28 100 |
| СТВУ-200 ДГ | 200 | 350 | — | 39 000 |
Варианты оснащения счетчика СТВУ
Стандартное исполнение счетчика СТВУ:
Модификация счетчика СТВУ, преподготовленного к установке МИД-интерфейса:
Модификация счетчика СТВУ с импульсным выходом (ДГ):
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длиной (см. таблицу).
Технические характеристики счетчика воды СТВУ турбинного универсального (Ду 50…200)
Счетный механизм счетчика воды СТВУ турбинного универсального обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВУ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
Принцип работы турбинных счетчиков воды (СТВУ и других тахометрических водосчетчиков) основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси турбинки через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства. Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.
| Наименование основных параметров и размеров | Норма для счетчиков воды СТВУ с диаметром условного прохода, Ду мм | |||||
| 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м3/ч | ||||||
| — минимальный, qmin | 0,60 | 1,0 | 1,4 | 2,0 | 4,5 | 8,0 |
| — переходный, qt | 1,6 | 2,0 | 3,2 | 4,8 | 12,0 | 20 |
| — номинальный, qn | 15 | 25 | 45 | 70 | 150 | 250 |
| — максимальный, qmax | 30 | 50 | 90 | 140 | 300 | 500 |
| Порог чувствительности не более, м3/ч | 0,40 | 0,60 | 0,75 | 0,90 | 1,30 | 3,0 |
| Расход воды при потере давления 0,01 МПА, qд, м3/ч | 20 | 40 | 70 | 130 | 315 | |
| Максимальный объем воды (м3), измеренный за | ||||||
| — сутки | 370 | 900 | 1 650 | 2 900 | 5 700 | 8 000 |
| — месяц | 11 000 | 18 000 | 33 000 | 58 000 | 114 000 | 160 000 |
| Емкость счетного механизма | 999 999 м3 | 9 999 999 м3 | ||||
| Минимальная цена деления | 0,01 м3 | 0,1 м3 | ||||
| Передаточный коэффициент,м3/импульс | 0,9245х10-3 | 0,9245х10-3 | 1,7752х10-3 | 2,5882х10-3 | 1,5668х10-3 | 2,3753х10-3 |
Комплектация при поставке счетчика воды СТВУ турбинного универсального
В комплект поставки счетчика воды СТВУ турбинного универсального входят:
СТВУ-ХХ УК МИД(ДГ), где:
См. также таблицу возможных исполнений (модификаций) водосчетчика СТВУ.
Возможные ошибки при оформлении заказа на турбинные универсальные счетчики воды СТВУ
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на водосчетчики СВТУ на холодную и горячую воду, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики прибора в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Copyright © ТЕПЛОПРИБОР.рф 2015-2017 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ, ред. ПОМ (1); соавторы ДЕК/ОРН, КЦ-М15/П0. ГК Теплоприбор — производство и продажа КИПиА: Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20) и обще-домовые/промышленные турбинные водосчетчики с Ду более 25мм — СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др.См. техописание/характеристики ВС, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) счетчик воды СТВУ по цене производителя в наличии со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.
Заранее благодарим Вас за обращение в любое из предприятий группы компаний — ГК «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и другие) и обещаем приложить все усилия для оправдания Вашего доверия.
Вернуться в начало страницы.
Цена: от 9200 руб.
Наличие на складе: В наличии*
Срок поставки: 5-10 раб. дней
Форму «Заказать онлайн» см. нижеКраткие технические характеристики тахометрических турбинных счетчиков горячей и холодной воды СТВУ — универсальные высокоточные (кл.В), для узлов коммерческого и технического водоучета, для воды до 120С, давлением до 1,6МПа, Ду 50, 65, 80, 100, 150, 200, расход 0,6…500м3/ч; счет до 9 999 999м3; цена деления 0,01…0,1м3 (Ду150-200); герконовый датчик ДГ для дистанционного контроля (опционально); МИД-сенсор, чугунный корпус, присоединение фланцевое, IP68 (опционально), МПИ 6 лет.
Все цены на тахометрические водосчетчики (СТВУ и другие расходомеры воды) указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Распечатать страницу
Заказать онлайн
Счётчик марки СТВХ(СТВУ) относятся к категории тахометрических турбинных фланцевых приборов. Он предназначен для проведения коммерческого учёта холодной воды в системах общего и промышленного назначения. Его монтируют для получения показаний общедомового учёта, на промышленных и сельскохозяйственных предприятиях, в лабораториях и научных учреждениях для контроля протекания технологических процессов. Он соответствует всем утверждённым стандартам и СНиП для холодной и питьевой воды.
Устройство и принцип действия
Устройство состоит из следующих элементов:
- литого корпуса (изготовлен из чугуна);
- сетчатого фильтра;
- измерительной камеры;
- турбины с лопатками;
- масштабирующего редуктора;
- магнитная муфта;
- механического измерительного устройства.
Счётчик СТВХ в разрезе
Соединение с трубопроводом производится с помощью фланцев.
Основным принципом, заложенным в измерение объёма потребляемой воды, является преобразование скорости вращения редуктора под напором поступающего потока воды в цифровые показания механического счётного прибора. Это преобразование осуществляется аксиальной турбиной оснащённой винтовыми лопастями. Для предотвращения воздействия внешних магнитных полей он помещён в специальную камеру. Передача вращения от редуктора турбины производится с применением магнитного воздействия через специальную перегородку. Присоединение к трубопроводу фланцевое.
Технические характеристики
Технические характеристики агрегата приведены в паспорте, которым комплектуется каждый экземпляр.
Технические характеристики счётчика СТВХ и СТВУ
Срок службы прибора
Гарантия, установленная изготовителем, распространяется на изделия при правильном хранении (в течение одного года), транспортировке и эксплуатации. Срок гарантийной эксплуатации составляет полтора года с момента подключения в систему. В течение срока обеспечивается гарантийная наработка в объёме 1050000 кубических метров воды.
Межповерочный интервал
Периодичность проведения метрологической поверки составляет шесть лет с момента последней поверки.
Стоимость счётчика
Стоимость достаточно высокая и составляет около 12000 рублей. Цена может быть выше в зависимости от модификации аппарата и добавленных комплектующих.
Рекомендуем: Счётчик воды Ителма — разновидности и можно ли остановить прибор
Как снять показания
Установленный механический измерительный прибор позволяет снимать показания, начиная с младшего разряда. Все шесть разрядов используются для занесения данных в отчётные документы.
Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду.
Модификации счётчика
Устройство выпускается в трёх вариантах:
- Стандартные размеры и комплектация.
- Стандартная комплектация в удлинённом корпусе (к аббревиатуре прибора добавляется буква «У» – СТВУ).
- С импульсным выходом (прибор комплектуется герконом или цифровым модулем МИД). К обозначению добавлена литера «И».
Габаритные и присоединительные размеры счётчики СТВХ и СТВУ
Достоинства и недостатки устройства
К основным потребительским достоинствам относятся:
- полная энергонезависимость;
- высокая надёжность;
- хорошо загерметизированный корпус;
- наличие устройств дистанционной передачи данных;
- хорошая антимагнитная защита;
- простота монтажа;
- отсутствие необходимости в обслуживании в межповерочный интервал;
- применение высококачественных материалов в установленных подшипниках (они изготовлены из искусственного сапфира).
Из недостатков можно отметить высокую стоимость и запрет на установку в затапливаемых помещениях
Установка счётчика
К данному аппарату предъявляются следующие требования при установке в систему:
- перед устройством необходимо установить магнитный сетчатый фильтр;
- прибор устанавливается только на горизонтальной части трубопровода (необходимо обеспечить ровный горизонтальный участок размером пяти диаметрам условного прохода перед счётчиком и одного размера на выходе); Что должно быть установлено ДО и ПОСЛЕ счётчика СТВХ или СТВУ
- счётный механизм должен располагаться циферблатом вверх;
- направление потока должно совпадать с направлением стрелки, указанной на корпусе прибора.
Для сохранения гарантийных обязательств необходимо устанавливать аппарат в сухих отапливаемых помещениях с нормальной влажностью. Температура окружающего воздуха должна находиться в интервале от +5°С, но не более +60°С.
Технический паспорт счётчика СТВХ(СТВУ) 50-200
Цены Валюта USDRUBEUR
| Диаметр | Цена, с НДС | В корзину |
| Ду50 | 10 305 руб. | |
| Ду65 | 10 956 руб. | |
| Ду80 | 11 870 руб. | |
| Ду100 | 12 982 руб. | |
| Ду150 | 28 695 руб. |
Цена актуальна на 20.01.2020 г.
Характеристики
Сертификаты
Техническая информация на счетчики воды ПК Прибор ВСКМ-90, СТВУ, СТВХПаспорт на счетчики воды ПК Прибор СТВХ, СТВУ
Аналоги других брендов
| Модель | Диаметр | Дороже / Дешевле |
| Тепловодомер (ВСХНд), Польша | 40 — 250 мм | 32.86 % |
| Тепловодомер (ВСХНКд), Польша | 50 — 150 мм | 489.61 % |
| Тепловодомер (ВСХНК), Польша | 50 — 150 мм | 460.37 % |
| Тепловодомер (ВСХН), Польша | 40 — 250 мм | 21.13 % |
| Тепловодомер (ВСТН), Польша | 40 — 150 мм | 55.84 % |
| Тепловодомер (ВСГН), Польша | 40 — 150 мм | 37.58 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ), Россия | 50 — 150 мм | 8.84 % |
| ПК ПРИБОР (Декаст Метроник) (СТВК-1 ДГ), Россия | 50 — 100 мм | 402.63 % |
| ПК ПРИБОР (Декаст Метроник) (СТВК-2 ДГ), Россия | 50 — 150 мм | 414.51 % |
| ПК ПРИБОР (Декаст Метроник) (СТВУ ДГ), Россия | 50 — 150 мм | 13.6 % |
| ПК ПРИБОР (Декаст Метроник) (ВСКМ 90 «Атлант»), Россия | 50 — 50 мм | 11.52 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ ДГ СТРИМ), Россия | 80 — 80 мм | 59.32 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ ДГ), Россия | 50 — 150 мм | 3.11 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ УК), Россия | 65 — 100 мм | 79.39 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ УК ДГ), Россия | 65 — 100 мм | 97.29 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ СТРИМ), Россия | 80 — 80 мм | 45.14 % |
| ПК ПРИБОР (Декаст Метроник) (СТВХ класс С), Россия | 100 — 100 мм | 52.51 % |
| ПК ПРИБОР (Декаст Метроник) (ВСКМ 90-50Ф ДГ), Россия | 50 — 50 мм | 7.85 % |
| Водоприбор (ВМГ), Россия | 50 — 150 мм | 111.86 % |
| Водоприбор (ВМГ импульсный), Россия | 50 — 50 мм | 124.39 % |
| Водоприбор (ВХ), Россия | 80 — 150 мм | 91.63 % |
| Водоприбор (ВВ), Россия | 50 — 65 мм | 76.45 % |
| Водоприбор (ВВТ), Россия | 50 — 200 мм | 119.65 % |
| Тепловодохран (Пульсар Т импульсный для ХВС), Россия | 50 — 250 мм | 5.28 % |
| Тепловодохран (Пульсар Т для ХВС), Россия | 50 — 250 мм | 3.76 % |
| Тепловодохран (Пульсар Т импульсный для ГВС), Россия | 50 — 250 мм | 27.23 % |
| Тепловодохран (Пульсар Т для ГВС), Россия | 50 — 250 мм | 11.99 % |
Описание ПК Прибор СТВУ
Размеры счетчиков воды СТВУ
| Параметры | СТВУ-50 | СТВУ-65 | СТВУ-80 | СТВУ-100 | СТВУ-150 | СТВУ-200 |
|---|---|---|---|---|---|---|
| L | 200 | 200 | 225 | 250 | 300 | 350 |
| Н | 257 | 267 | 280 | 287 | 350 | 360 |
| H1 | 330 | 340 | 350 | 365 | 425 | 460 |
| Д | 165 | 187 | 200 | 220 | 285 | 340 |
| А | 125 | 145 | 160 | 180 | 240 | 295 |
| d | 18 | 18 | 18 | 18 | 23 | 23 |
| n | 4 | 4 | 8 | 8 | 8 | 8 |
| Масса, кг | 13 | 14,5 | 15,5 | 18,5 | 44 | 62 |
Основные характеристики счетчика воды ПК Прибор
| Ду, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Расход воды м3/ч, наименьший Q min | 0,6 | 1,0 | 1,4 | 2,0 | 4,5 | 8 |
| Расход воды м3/ч, переходный Q t | 1,6 | 2,0 | 3,2 | 4,8 | 12 | 20 |
| Расход воды м3/ч, номинальный Q n | 15 | 25 | 45 | 70 | 150 | 300 |
| Расход воды м3/ч, максимальный Q mах | 30 | 50 | 90 | 140 | 300 | 600 |
| Порог чувствительности, м3/ч не более | 0,4 | 0,6 | 0,75 | 0,9 | 1,3 | 3 |
| Емкость указателя счетного механизма | 999999 | 9999999 | ||||
| Минимальная цена деления | 0,001 | 0,01 | ||||
| Присоединение к трубопроводу | фланцевое по ГОСТ 12817 |
Главная | Счетчики воды | Промышленные счетчики воды СТВУ (Ду 50, 65, 80, 100, 150, 200)
Счетчик СТВУ турбинный для холодной и горячей воды предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа. Может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя и установливаться в помещениях с повышенной влажностью. За счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ.) Выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной.
Комплектация: — счетчик воды — паспорт — комплект присоединительных частей — герконовый датчик – для модификации ДГ
Принцип работы — измерение числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Цены на счетчики воды СТВУ (Ду 50, 65, 80, 100, 150, 200)
| Наименование | Ду, мм | Монтажная длина, мм | Цена с НДС |
|---|---|---|---|
| СТВУ-50 | 50 | 200 | 12 583 руб. |
| СТВУ-50 ДГ | 50 | 200 | 14 426 руб. |
| СТВУ-65 | 65 | 200 | 12 891 руб. |
| СТВУ-65 ДГ | 65 | 200 | 14 733 руб. |
| СТВУ-80 | 80 | 225 | 14 344 руб. |
| СТВУ-80 ДГ | 80 | 225 | 16 186 руб. |
| СТВУ-100 | 100 | 250 | 17 051 руб. |
| СТВУ-100 ДГ | 100 | 250 | 18 893 руб. |
| СТВУ-150 | 150 | 300 | 30 677 руб. |
| СТВУ-150 ДГ | 150 | 300 | 32 520 руб. |
| СТВУ-65 УК (260мм) | 65 | 260 | 19 487 руб. |
| СТВУ-80 УК (270мм) | 80 | 270 | 21 117 руб. |
| СТВУ-100 УК (300мм) | 100 | 300 | 20 699 руб. |
| СТВУ-100 УК (300мм) ДГ | 100 | 300 | 22 766 руб. |
Преимущества
- Степень защиты оболочки IP68
- Выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной
- Надежная конструкционная защита от внешнего магнитного воздействия
- Минимальные затраты на установку и эксплуатацию
- Не требует прокладки электрических сетей – счетчик независим от источников питания
- Полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля
- Межповерочный интервал 6 лет
Технические характеристики счетчиков воды СТВУ
| Наименование основных параметров и размеров | ||||||
|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м 3 /ч: | ||||||
| — минимальный расход воды, qmin | 0,6 | 1,0 | 1,4 | 2,0 | 4,5 | 8,0 |
| — переходный расход воды, qt | 1,6 | 2,0 | 3,2 | 4,8 | 12 | 20 |
| — номинальный (рабочий) расход воды, qn | 15 | 25 | 45 | 70 | 150 | 300 |
| — максимальный расход воды, qmax | 30 | 50 | 90 | 140 | 300 | 600 |
| Порог чувствительности, не более, м 3 /ч | 0,40 | 0,60 | 0,75 | 0,90 | 1,30 | 3,00 |
| Диапазон температуры воды °С | ||||||
| — горячей | от +5 до +120 | |||||
| — холодной | от +5 до +30 | |||||
| Максимальное давление воды, МПа | 1,6 | |||||
| Минимальная цена деления, м 3 | 0,001 | 0,01 | ||||
| Наибольшее значение роликового указателя, м 3 | 999999 | 9999999 | ||||
| Монтажная длина L, мм | 200 | 200 | 225 | 250 | 300 | 350 |
| Монтажная длина L, УК мм | — | 260 | 270 | 300 | — | — |
- Счетный механизм обеспечивает отображение показаний в м³ и его долях
- На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика
- Как правило, устанавливаются на узлах коммерческого учета воды
- Часто подход к счетчику затруднен, иногда вообще не представляется возможным — для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний
- В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД
- Счетчик может до оснащаться стандартным импульсным датчиком (ДГ)
Стандартное исполнение: — корпус счетного механизма подготовлен для установки МИД — чугунный корпус — окрашенный корпус красного цвета — присоединение фланцевое
Модификация счетчика преподготвленный к установке МИД: — стандартное исполнение — корпус счетного механизма подготовлен для установки МИД — счетный механизм оснащен МИД-сенсором
Модификация счетчика с импульсным выходом (ДГ): — стандартное исполнение — датчик герконовый
| НАПИШИТЕ НАМ | НАШИ КОНТАКТЫ | ПРАЙС-ЛИСТ |
Счётчик СТВУ(Х) является тахометрическим турбинным прибором для измерения больших объёмов воды. Он устанавливается в водопроводных системах с питьевой водой, горячего водоснабжения, подающей или обратной части систем водоводов теплоснабжения. Прибор способен работать с водным потоком, давление которого не превышает 1,6 МПа в интервале температур от пяти до ста двадцати градусов Цельсия. Аппарат соответствует всем утверждённым стандартам и имеет соответствующие сертификаты.
Вид счётчика – СТВУ(Х) 100
Устройство и принцип действия
СТВУ(Х) состоит из следующих элементов:
- корпус прибора (литой, выполнен из чугуна, окрашен в красный цвет для горячей воды и синий для холодной);
- соединительные фланцы (являются частью цельного корпуса);
- турбина с лопатками, обеспечивающими вращение вала;
- ведущая муфта;
- ведомая муфта;
- фильтр;
- масштабирующий редуктор;
- разделительный стакан (выполнен из немагнитного материала);
- шести барабанный счётный механизм;
- стрелочный указатель.
Счётчик СТВУ(Х) в разрезе
Принцип действия устройства основан на измерении скорости вращения турбины. Она зависит от скорости движения поступающей воды через входной фланец из системы водяного или теплоснабжения. Поток вращает турбину, расположенную на специальных опорах.
Вращательное движение от магнитной ведущей муфты передаётся ведомой муфте и далее через масштабируемый редуктор к счётному устройству. Редуктор позволяет преобразовывать скорость проходящей воды в объём, который потребляется за единицу времени. Измерение производится в кубических метрах.
Технические характеристики
Технические и метрологические показатели приводятся в паспорте, которым комплектуется каждый агрегат.
Технические характеристики счётчика
Паспорт прибора: Смотреть
Срок службы прибора
Производитель определил срок службы для счётчика 12 лет. Первые 18 месяцев на него распространяются гарантийные обязательства. В течение всего срока обеспечивается наработка в количестве 200250 куб. метров.
Межповерочный интервал
Не зависимо от области применения в системах горячего и холодного водоснабжения межповерочный интервал составляет 6 лет.
Стоимость счётчика
На современном рынке подобных устройств, стоимость одного прибора начинается с суммы в 8770 рублей. Цена может варьироваться в зависимости от модификации и дополнительной комплектации. Например, с импульсным выходом он может стоить 10300 рублей.
Преимущества прибора
Аппарат зарекомендовал себя надёжным прибором благодаря следующим преимуществам:
- достаточно простой конструкции;
- высокой точности снимаемых показаний;
- допускается установка в помещениях с повышенной влажностью;
- длительный срок эксплуатации;
- достаточно большой интервал между обязательными поверками;
- большой гарантийный срок и объём измерений;
- надёжная защита от воздействия внешних магнитных полей;
- соответствие всем установленным требованиям для устройств данного типа.
Как снять показания
Механический измерительный прибор имеет шесть разрядов. Все разряды задействованы при снятии показаний для отчётности. Кроме ручного снятия показаний предусмотрена возможность оснащения импульсным выходом для работы в системах автоматического учёта.
Разновидность данного счётчика
Прибор выпускается в нескольких модификациях:
- корпус стандартной длины без импульсного выхода;
- удлинённый корпус без импульсного выхода;
- оба варианта с импульсным выходом (оснащены МИД – сенсором).
Установка счётчика
Данный агрегат устанавливается в водопроводных и тепловых сетях без применения сварочных работ. Основными условиями при монтаже являются:
- монтаж производится на горизонтальную ветвь трубопровода;
Схема монтажа счётчика - необходимо обеспечить длину прямых участков: 5Ду перед счётчиком и 2Ду после него;
- аппарат устанавливается циферблатом счётного устройства вертикально вверх;
- необходимо обеспечить герметичное соединение входного и выходного фланца с трубопроводом (для этого применяют муфты и прокладки, предлагаемые производителем);
- на входе и выходе целесообразно устанавливать вентили перекрытия;
- после входного вентиля требуется установить фильтр;
- необходимо выбрать место размещения счётчика, где он не может быть подвержен механическому воздействию.
Схема монтажа счётчикаИспользуемые источники:
- http://xn--90ahjlpcccjdm.xn--p1ai/catalog/stvu/
- https://pouchetu.ru/vodyanoj/stvh-stvu-100
- https://dn.ru/kipia/schetchik_vody/flantcevyi/pk-pribor/stvu
- http://proarma.ru/schetchiki-vody-stvu-50-200
- https://myschetchik.ru/vody/stvu-i-stvh
