Проектирование и расчет вентиляции

Этапы

Подбор оптимальной по мощности и стоимости системы воздухообмена проходит пошагово. Порядок проектирования очень важен, так как от его соблюдения зависит эффективность работы конечного продукта:

• Определение типа вентсистемы. Проектировщик анализирует исходные данные. Если требуется проветрить небольшое жилое помещение, то выбор падает на приточно-вытяжную систему с естественным побуждением. Этого будет достаточно, когда расход воздуха небольшой, вредных примесей нет. Если требуется рассчитать большой венткомплекс для завода или общественного здания, то предпочтение отдаётся механической вентиляции с функцией подогрева/охлаждения приточки, а если понадобится, то и с расчётом по вредностям.
• Анализ выбросов. Сюда входит: тепловая энергия от осветительных приборов и станков; испарения от станков; выбросы (газы, химикаты, тяжёлые металлы).
• Расчет воздухообмена. Задача систем вентилирования – удаление из помещения избытков тепла, влаги, примесей с равновесной или чуть отличающейся подачей свежего воздуха. Для этого определяется кратность воздухообмена, согласно которой подбирается оборудование.
• Подбор оборудования. Производится по полученным параметрам: требуемый объем воздуха на приточку/вытяжку; температура и влажность внутри помещения; наличие вредных выбросов, подбираются вентустановки или готовые мультикомплексы. Самый важный из параметров – объём воздуха, необходимый для поддержания проектной кратности. Фильтры, калориферы, рекуператоры, кондиционеры и гидравлические насосы идут как дополнительные устройства сети, обеспечивающие качество воздуха.

Расчёт выбросов

Объём воздухообмена и интенсивность работы системы зависят от двух этих параметров:

• Нормы, требования и рекомендации, прописанные в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а также другой, более узкоспециализированной нормативной документации.
• Фактические выбросы. Рассчитываются по специальным формулам для каждого источника, и приведены в таблице:

Тепловыделения, Дж
Двигатель электрический		N – мощность двигателя по номиналу, Вт; K1 – загрузочный коэффициент 0,7-0,9 k2η — коэффициент работы в одно время 0,5-1.
Приборы освещения
Человек		n – расчётное число людей для этого помещения; q – количество теплоты, которое выделяет организм одного человека. Зависит от температуры воздуха и интенсивности работы.
Поверхность бассейна		V – скорость движение воздуха над водной поверхностью, м/с;F – площадь водного зеркала, м2
Влаговыделение, кг/ч
Водная поверхность, например бассейн		Р — коэффициент массоотдачи; F-площадь поверхности испарения, м2; Рн1, Рн2 — парциальные давления насыщенного водяного пара при определенной температуре воды и воздуха в помещении, Па; РБ – давление барометрическое. Па.
Мокрый пол		F — площадь мокрой поверхности пола, м2;tс, tм – температуры воздушных масс, замеренные по сухому/мокрому термометру,С.

Используя данные, полученные в результате вычисления вредных выделений, проектировщик продолжает рассчитывать параметры вентиляционной системы.

Вычисление воздухообмена

Специалисты используют две основные схемы:

• По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
• Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения — м³/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м³/ч); L=Z ×n (м³/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час; V – объём помещения, м³; Z – значение удельного обмена воздуха за единицу верчения, n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час; V — объём помещения, м³.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м². Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое P_д на выходе.

H = P + P_д.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

• Q_в – предельный расход тепловой энергии, Вт/ч;
• F_k – определение поверхности нагрева для калорифера.

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

Подбор оборудования

По полученным данным о воздухообмене, форме и размере сечение воздуховодов и решёток, количестве энергии для обогрева подбирается основное оборудование, а также фитинги, дефлектор, переходники и другие сопутствующие детали. Вентиляторы подбираются с запасом мощности под пиковые периоды работы, воздуховоды с учетом агрессивности среды и объёмов вентилирования, а калориферы и рекуператоры — исходя из тепловых запросов системы.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

Методика расчёта вентиляции позволяет получить качественную внутреннюю среду, правильно оценив негативные факторы, её ухудшающие. В компании «Мега.ру» работают профессиональные проектировщики инженерных систем любой сложности. Мы оказываем услуги на территории Москвы и соседних областей. Также компания успешно занимается удалённым сотрудничеством. Все способы связи указаны на странице «Контакты», обращайтесь.

Вентиляция призвана обеспечивать нормальную атмосферу и выводить вредные вещества за пределы обслуживаемого помещения. Но не всегда это удается сделать «просто так», поскольку требуется много чего рассчитать и принять во внимание. Грамотный проект очень ценен, он позволяет исключить множества ошибок и проблем.

Особенности

Проектировщики вентиляции имеют дело пусть с «невесомой» будто бы, но с очень капризной субстанцией – воздухом. Если для проработки проекта электрической проводки, водопровода и других коммуникаций увеличение объема здания только повышает количественную сложность работы, то с вентиляцией не так. На площади от 1000 кв. м возникают качественно новые проблемы. Кроме того, необходимо с самого начала проанализировать, где возможно применение естественного хода воздуха, а где нужно помогать ему. В ряде случаев без вентиляторов не обойтись.

Еще один нюанс: требуется учитывать расположение вентиляции. Если здание имеет один этаж – это одна ситуация, а в многоярусных постройках обстановка отличается. Свою специфику имеет подготовка проектов для таких зданий, как:

• жилые дома;
• производственные помещения (с разбивкой еще по отраслям);
• медицинские учреждения;
• образовательные организации;
• гостиницы и так далее.

Нормы проектирования

Рассмотреть, как именно готовятся проекты вентиляционных систем во всех возможных случаях, не получится. Поэтому важно акцентировать внимание на общие характерные моменты. Принципы закреплены в следующих трех нормативных актах:

• СНиП;
• санитарно-эпидемиологические нормативы;
• СанПиН.

Важно: вентилирующие системы складских комплексов и заводских цехов подчиняются не тем строительным и санитарным правилам, которые нужны для проектирования жилых помещений. Путать эти нормативные акты категорически нельзя. Любой проект должен соответствовать следующим требованиям:

• чистота воздуха и микроклимата;
• продолжительная эксплуатация вентиляционного и кондиционирующего оборудования;
• упрощения ремонта этих систем;
• ограниченный уровень шума и вибрационной активности (даже для аварийной вентиляции);
• безопасность в пожарном, санитарном и взрывном отношении.

Запрещается предусматривать в проектах все те материалы и конструкции, а равно их сочетания, которые не допускаются для данного вида построек или для определенной местности. Все материалы и детали, которые должны проходить сертификацию, упоминаются в проектах только вместе с указанием сведений о сертификатах. Минимальное поступление воздуха в расчете на одного человека в комнатах и помещениях с естественным поступлением воздуха должно составлять от 30 куб. м. Для участков, которые по любой причине не проветриваются через окна, этот показатель должен быть минимум вдвое выше.

Нормативная документация

Лично убедиться в соответствии проектных материалов установленным требованиям, без сомнения, важно. Но полагается еще пройти согласование в надзорных органах, хотя потребность в такой процедуре есть не всегда. От нее можно отказаться, если производится только реконструкция уже существующей вентиляции без принципиального изменения ее параметров. Обычно практикуется согласование всей проектной документации по строительству или ремонту в виде единого пакета. Отдельно подавать рабочие материалы по проектированию вентиляции на утверждение требуется только при отходе от общих проектных решений.

Если проект представляется на утверждение, он должен иметь строго определенную структуру и набор блоков. Их стандартный перечень является следующим:

• титульный лист, где приведено название, упомянут инициатор и исполнитель;
• техническое задание, в котором заказчик излагает все, что считает нужным реализовать, и здесь же описывается, как этого достичь;
• комплект чертежей в соответствии с требованиями к проектным схемам;
• поясняющий материал, в котором расписывают, какие вентиляторы поставят, какая будет мощность потока и какой кратности добиваются, как будет организовано управление;
• набор спецификаций на устанавливаемую аппаратуру;
• подтверждение согласования указанных материалов с дизайнерами и архитекторами.

Кроме этих материалов, пояснительный блок дополняется расчетами особого рода. В их число входят вычисления масштабов тепловых потерь, приходящихся на ограждающие элементы, и расчет аэродинамических параметров вентиляционного комплекса. Составлять все проектные материалы имеют право только структуры, числящиеся в зарегистрированных СРО. Так, по закону поддерживается постоянный взаимный контроль эффективности работы. Сейчас проектировщики обязаны использовать СП 60.13330.2012, а также выполнять все те нормы, отсылки на которые приведены в этом документе.

Нормативные акты предусматривают четкую границу между естественной и принудительной вентиляцией. Но вне зависимости от использования того или другого вариантов требуется обеспечить отслеживание малейших отклонений нормируемых показателей. Согласно официальным требованиям, механическая вентиляция должна ставиться только там, где нет возможности естественным путем обеспечить безопасность. Так, специальные вентиляторы помогают поддерживать нормальную температуру и влажность, если отвести их иначе нельзя. Согласно требованиям нормативных документов также полагается обеспечивать подпор воздуха на лестничных маршах и внутри шахт лифтов.

Если эти требования не выполняются, проект согласовать откажутся. При расчете естественной вентиляции нужно обращать внимание, прежде всего, на различие плотностей внешнего и внутреннего воздуха. Кратность воздухообмена должна соответствовать условиям в конкретном помещении. Если в жилом доме или в гардеробе хватает обновления воздушной среды 2–3 раза за час, то в лакокрасочных цехах, на нефтехимических производствах и так далее этот показатель должен быть в 5–6 раз выше. В любом случае нормативы предписывают соблюдать баланс при обмене воздуха: нельзя удалять его больше, чем закачивать внутрь.

Общая (иногда именуемая общеобменной – это равноценные названия) система призвана обеспечить воздухом здание в целом. Местными считаются те вентилирующие коммуникации, которые призваны снабжать воздухом отдельные зоны или обособленные рабочие места. Категорически запрещается пропуск общей вентиляции через ряд пожарных отсеков. Для любого из них она должна создаваться отдельно. А также запрещено слияние в одной ветви комплексов, обеспечивающих рекуперацию, и систем, в которых она не предусмотрена.

Нормативы предусматривают отбор мощности и основных характеристик всех компонентов с учетом кратности обмена воздуха, его потерь. Дополнительно обращают внимание на естественную подкачку за счет негерметичных стен. При анализе показателей обращают внимание только на те сведения, которые сообщаются самими предприятиями, изготавливающими оборудование. Нет смысла переплачивать за взрывозащищенные вентиляционные системы. Все равно они не нужны в жилых помещениях.

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

• напор воздуха извне;
• потребность в подогреве притока зимой;
• необходимая мощность этого прогрева;
• общая потребность в поступлении и удалении воздуха.

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

• только обеспечивать поступление воздуха извне;
• только выбрасывать наружу загрязненный воздух;
• комбинировать выполнение этих двух задач.

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов. Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Только затем приступают к отбору технических средств. Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО. Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость. Во внимание при планировании распределения воздушных масс принимаются такие показатели:

• суточный режим их применения;
• годичный цикл использования;
• поступление тепла;
• скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Расчеты

Грамотный расчет приточно-вытяжной вентиляции подразумевает определение таких ее параметров:

• общий расход воздуха;
• нормальное давление в системе;
• мощность подогрева;
• площадь сечения;
• величина входного и выходного отверстий;
• потребление электрической энергии (для механических систем).

Производительность рассчитывается на основе данных о высоте и площади помещений, об использовании каждого участка и о его загруженности. При выборе кратности прохода воздуха через вентиляцию нельзя отклоняться от значений, предписанных СНиП. При необходимости вводятся только поправки на характеристики отопления и на количество присутствующих людей. Для большинства жилых квартир требуется обеспечить поступление 100–500 куб. м воздуха за 60 минут. А если площадь квартиры велика (или нужно проветрить частный дом), этот показатель составит уже 1–2 тыс. куб. м.

Обзор проектирование систем вентиляции смотрите в следующем видео.

Вентиляция – одна из самых важных систем жизнеобеспечения. Ведь комфорт, свежесть в квартире или частном доме напрямую зависят от правильной разработки, а также последующий установки регулятора воздухообмена. Согласитесь, из-за постоянного проветривания в помещение попадают аллергены, пыль и посторонний шум.

С помощью вентиляционных каналов можно решить проблему безопасного бесперебойного обеспечения притока чистого воздуха. Надежность и долговечность работы вентиляционного оборудования во многом зависит от составления грамотного проекта.

О том, что нужно для проектирования вентиляции, и пойдет речь в нашей статье – поговорим о преимуществах составления плана и его основных составляющих. Рассмотрим основные этапы и особенности процесса проектирования системы вентиляции, дополнив материал наглядными фото и полезными видеороликами.

Значение проектирования системы вентиляции

Вентиляция предполагает организованный воздухообмен в помещении. Системой предусмотрен как приток свежего воздуха, так и забор отработанного, в том числе запахов и газов. Вентиляция также может быть только приточной или вытяжной, в зависимости от назначения здания. Об особенностях приточной и вытяжной системы мы подробно рассказали в этом материале.

Естественный воздухообмен возможен сквозь щели при неплотно закрытых окнах и дверях. Но такой тип вентиляции недостаточно эффективен и, как правило, не способен обеспечить надлежащие микроклиматические условия.

Для квартир и частных домов используются, как правило, небольшие вентиляционные установки. Оптимальный вариант – приточно-вытяжная система с подачей свежего воздуха и удалением отработанного воздуха. В жилых домах и коттеджах устанавливают в ванных комнатах, санузлах и на кухне отдельные вытяжные системы

Установить оборудование можно и без проектирования – именно так зачастую и думают новоиспеченные владельцы квартир и домов, но, в итоге оказывается, что система работает не на полную мощность, неправильно или не функционирует вовсе.

Монтаж без предварительного проектирования может привести к следующим нарушениям:

• неправильно подобранному диаметру воздуховодов;
• дефициту свежего воздуха, подаваемого в помещение;
• неправильной установке вентиляционных узлов;
• некачественному монтажу оборудования.

Плохая вентиляция способствует образованию и распространению плесени и грибка, а это чревато учащением случаев заболеваемости домочадцев. Для нормальной жизнедеятельности человека важна поддержка оптимальной температуры в помещении и эффективного воздухообмена.

Основные преимущества проектирования

Составление проекта завершается выдачей документа заказчику, в котором представлена концепция вентиляционной системы для квартиры, частного дома, офиса или любого другого помещения. Проект определяет точное место размещения воздуховодов, вентиляционных решеток, а также прочего оборудования.

С помощью плана также можно узнать и характеристики отдельных узлов и оборудования вентсистемы, согласовать размещение элементов с учетом интерьера и дизайна помещения.

Один из основных недочетов проектирования вентиляции при реконструкции сооружения – составление плана без выезда специалистов на осмотр объекта. Мощность полученной системы в итоге не покрывает объем заданного помещения, а повышенная нагрузка ускоряет выход оборудования из строя

Проект минимизирует дальнейшие конфликтные ситуации между заказчиком и исполнителем, позволяет оценить правильность будущего монтажа. Наличие документа предоставляет возможность оценить корректность предложенных вариантов.

Нормативно-правовая база для проектирования

При планировке систем вентиляции следует учитывать ряд отечественных и зарубежных нормативно-правовых актов. С основными из них мы сейчас кратко ознакомимся.

Кратких обзор отечественной нормативки

Принудительная вентиляция предполагает использование мощного вентиляционного оборудования, поэтому проектирование определяется с учетом зарезервированных мощностей в плане электроснабжения.

Регламентируется вентиляция в комплексе с системами отопления СНиП 41-01-2003. Это становится возможным благодаря предельно значимому влиянию на тепловой баланс объекта капитального строительства, как возводимого, так и на этапе реконструкции.

Дорогое и эффективное оборудование может окупиться всего за три года, но все зависит от расхода воздуха и качества вентиляционной системы

Для возводимых объектов проектирование вентиляционных систем предполагает большое количество технических решений.

Но, это возможно лишь при условии составления планов всех систем, включая отопление, строительство и электроснабжение. В таком случае есть возможность внесения коррективов в параллельно разрабатываемые документы.

Владельцы частных домов, установившие вентиляцию в погребах без составления проекта, часто жалуются на недостаточную эффективность системы и ее неправильную работу

В список обязательных строительных норм и правил входят следующие документы:

• «Отопление, вентиляция и кондиционирование» – СНиП 41-01-2003;
• «Строительная климатология» – СНиП 23-01-99;
• «Защита от шума» – СНиП 23-03-2003;
•  «Общественные сооружения и здания» – СНиП 2.08.02-89;
• «Пожарная безопасность» – СНиП 21-01-97;
• «Дома жилые одноквартирные» – СНиП 31-02-2001;
• «Производственные здания» – СНиП 31-03-2001;
• «Здания жилые многоквартирные» – СНиП 31-01-2003;
• «Общественные здания» – СНиП 31-05-2003;
• «Складские здания» – СНиП 31-04-2001;
• «Санитарно-эпидемиологические требования» – СанПиН 2.1.2.1002-00.

А также следует учитывать некоторые государственные стандарты.

В числе которых:

• «Шум» – ГОСТ 12.1.003-83;
• «Общие санитарно-гигиенические требования к воздуху рабочей зоны» – ГОСТ 12.1.005-88;
• «Воздухотехническое оборудование» – ГОСТ 24751-81;
• «Жилые и общественные здания» – ГОСТ 30494-96.

При разработке проекта также могут учитываться и территориальные акты, к примеру, для столицы это будет Постановление Правительства и Градостроительный кодекс Москвы, Московские городские строительные нормы.

Проект вентиляции частного дома с газовым отоплением включает обязательные требования к размещению окна, вытяжного вентиляционного канала, высоты комнаты, отверстия под межкомнатной дверью

Разработка проекта системы вентиляции может производиться не только по российским нормативным документам. В качестве альтернативы подходят и зарубежные стандарты, регулирующие качество воздуха в здании.

Проектирование по зарубежным стандартам

В январе 2003 года вступила в силу Европейская Директива по энергоэффективности помещений 2002/91/ЕС. Законодательный акт распространяется на страны Европейского союза. План действий, принятый в 2006 году, предусматривает повышение энергетической эффективности в строительной сфере.

Для реализации требований на практике разработаны следующие стандарты:

1. Расчет потребления энергии на отопление, а также охлаждение помещений и другие энергетические характеристики предусмотрены EN ISO 13790.
2. Исходные значения микроклиматических условий зданий для проектирования и оценки энергоэффективности, включая тепловой комфорт, качество воздуха, акустику и освещение.
3. Технические требования к вентиляционной системе, прописаные в стандарте EN 13779.
4. Описание методов расчета энергетических потерь в вентиляционных системах и инфильтрации – EN 15241.
5. Расчет скорости воздушного потока в помещениях рассмотрен в EN 15242.

Потребление энергии для вентиляционной системы определяется по стандарту EN 13790, рассмотрены основные характеристики помещений с учетом внутренней среды – уровня инфильтрации и кратности вентиляции.

Расчет воздушных потоков для гибридной, механической и пассивной вентиляции описан в стандарте EN 15242.

Стандарт, принятый для расчета потерь в вентиляционной системе и инфильтрации (EN 15241) учитывает характеристики внешней среды, расчет здания, глобальное энергопотребление, тесно связан с EN ISO 13790, в котором описана схема расчета потребления энергии на охлаждение или отопление зданий

Конкретные требования и правила проектирования вентиляционных систем указаны в стандарте EN 13799, документ также включает руководство к проектированию. Его приложения распространяются на системы вытяжной и приточной вентиляции механического типа, но документ не предназначен для жилых помещений.

Для частных домов и квартир предусмотрен стандарт CEN/TR 14788, в котором приведены типовые диапазоны значений, которые носят рекомендательный характер и используются только в том случае, если иные параметры отсутствуют.

С помощью расчетов системы вентиляции можно минимизировать шум от вентиляционного оборудования, а также избавиться от сквозняков, путем обеспечения допустимой скорости движения воздуха внутри здания

Использование зарубежного опыта при проектировании закономерно, так как в этом случае учитывают более строгие требования к качеству жизни.

Этапы проектирования вентсистемы

Объем и содержание проекта будут меняться в зависимости от его сложности, но основные составляющие будут примерно одинаковыми. Так, на предварительной стадии составляется технический проект, который, по сути, является ТЭО (технико-экономическим обоснованием). На этой стадии специалисты выезжают на объект для фиксации изначальных сведений, включая назначение и функции сооружения или помещения, его площадь, количество жильцов/служащих.

Первоначальный этап завершается подбором оборудования, рассмотрением основных характеристик и свойств. Принимаются оптимизационные решения по взаимодействию с прочими инженерными системами. А расчет воздухообмена каждого конкретного помещения осуществляется согласно техническим условиям, строительным и санитарным нормам.

Далее разрабатывается схема для расчета диаметра и площади воздуховодов и определяется уровень шума. Чертежи отправляют на согласование. Дизайнер проекта или непосредственный заказчик может внести изменения.

На следующем этапе, после согласования, готовят пакет документов по сантехническим, строительным работам и электрическому питанию.

Только после завершения всех перечисленных стадий выполняют монтаж вентиляции и ее запуск.

Высота потолков играет немаловажную роль в проектировании вентиляционной системы. Существенно усложняет задачу низко размещенный потолок, как правило, встречается такое в гостиной, спальне и кухне, в случае, если коридор полностью примыкает к стенке жилой комнаты

Немаловажное значение в проектировании имеет также рациональное распределение средств, предназначенных для приобретения оборудования и материалов. На современном рынке представлен огромный ассортимент техники и устройств различных производителей разной ценовой категории.

Для закупки оборудования понадобятся специальные расчеты:

1. С помощью площади и назначения помещения, указанного в поэтажном плане сооружения, определяется необходимая производительность. Исчисляется показатель в м³/ч.
2. Учитывая производительность, значение температуры воздуха на выходе вентиляционной системы и минимальную температуру окружающей среды определяют мощность калорифера. Используется канальный нагреватель исключительно в холодное время года в качестве обогревателя здания.
3. Характеристики вентилятора зависят от длины и сложности трассы. Для расчетов необходимой мощности используются вид и диаметр воздуховода, переходы диаметров, количество изгибов.
4. Расчет скорости воздушного потока в воздуховодах.
5. Скорость воздуха влияет на уровень шума.

Бюджет проекта рассчитывается после завершения всех расчетов, нанесения на план здания предполагаемых вентиляционных каналов. Составленное ТЗ должно быть одобрено заказчиком и ведомственными структурами.

В частном доме проект на вентиляционную систему должен быть на руках еще до закладки фундамента. Все детали необходимо продумать заранее до мелочей, что позволит обеспечить эффективную систему воздухообмена

Особенности проектной документации

Проектную документацию можно разделить на три части:

• пояснительную записку;
• комплект чертежей;
• дополнительные сведения.

В пояснительной записке содержится краткая характеристика вентиляции, ТЗ на обустройство вентиляционных трасс, мощность и расход тепла, значение воздухообмена в разрезе помещений.

В жилых помещениях устанавливают, как правило, приточно-вытяжную систему. Так называемая ветка с вентиляционными агрегатами включает отдельные вентиляторы, вентиляционные узлы, автоматику для управления калорифером, обратные клапаны

В комплект чертежей входит распределительная схема вентоборудования с детализацией узлов и структурной схемой, чертежи узлов, планы размещения трасс, воздуховодов. Включает эта часть проекта также правила обслуживания коммуникаций и дополнительные сведения для установки вентиляционной системы.

Полный пакет проектной документации невозможен без дополнительных сведений – сертификатов, лицензий, интеграционных таблиц, аксонометрических схем и спецификаций оборудования.

Выводы и полезное видео по теме

Проектные ошибки в вентиляции детально рассмотрены в следующем видеосюжете:

Основы проектирования вентиляционной системы в частном доме или коттедже можно узнать из ролика:

Все, что нужно знать о вентиляции всего за 3 минуты:

Качество воздуха в помещении определяется кратностью воздухообмена. А микроклиматические условия во многом зависят от правильно составленного проекта вентиляционной системы. Вышеописанная информация позволит без сложностей выбрать правильную экспертную фирму и оценить предложенные варианты.

Если вы сталкивались со сложностями на этапе проектирования, поделитесь, пожалуйста, своим опытом с другими пользователями. Также можете задавать свои вопросы относительно разработки и расчета плана вентиляционной системы в блоке, размещенном ниже под этой публикацией.

Проектирование и расчет вентиляцииОпубликовано 4 Сентября 2018

Для подбора и заказа вентиляционного оборудования требуется выполнить расчет системы вентиляции. В штате Компании «Эколайф» присутствует инженерно-технический отдел, специалисты которого выполняют расчет систем вентиляции любой сложности для объектов различного назначения.

Договор на проектирование вентиляции

Содержание:1. Расчет системы вентиляции2. Методика расчета вентиляции3. Расчет приточной вентиляции4. Расчет вытяжной вентиляции5. Расчет естественной вентиляции6. Расчет вентиляции дома

 Выезд инженера для расчета стоимости работ производится бесплатно.

Мы работаем с объектами

К оглавлению

Расчет системы вентиляции

К оглавлению

Методика расчета вентиляции

К оглавлению

Расчет приточной вентиляции

К оглавлению

Расчет вытяжной вентиляции

К оглавлению

Расчет естественной вентиляции

К оглавлению

Расчет вентиляции дома

При расчете вентиляции дома принимают во внимание количество людей, спальных мест, площади помещений гостиных комнат. Как правило, для спален принимается расход приточного воздуха 120 м3/ч. Приток в кабинеты и детские комнаты – по числу постоянное и временно прибывающих в них людей. В гостиных обеспечивается двухкратный воздухообмен. Вытяжка из санузлов и кухонь выполняется по общим правилам. Для более полного и точного расчета вентиляции дома обращайтесь к специалистам Группы Компаний «Эколайф». Мы имеем значительный опыт в проектировании и монтаже вентиляции дачи.Расчет сечения вентиляции По расходу воздуха определяется сечение воздуховодов. Круглые воздуховоды с аэродинамической точки зрения имеют преимущества по сравнению с прямоугольными. Поэтому для малых и средних расходов воздуха преимущественно используют воздуховоды круглого сечения. Как известно, расход воздуха через определенное сечение равен произведению скорости движения воздуха и площади сечения воздуховода. Соответственно, площадь сечения определяется по формуле: S = G / (3600·v), где S – площадь сечения (м2), G – расход воздуха (м3/ч), v – скорость воздуха (м/с). Определение диаметра круглых воздуховодов производится по формуле: D² = 4πS, где D — диаметр воздуховода, м, π — число пи (приблизительно равно 3,1415), S – площадь сечения (м2) D=√D² Скорость в воздуховодах рекомендуется принимать не более 4м/с, для воздуховодов большого сечения (более 600х300) допустимо несколько увеличить данную величину.

Вентиляция по объектам: Вентиляция в квартире Вентиляция в доме Вентиляция коттеджа Вентиляция офиса Вентиляция на производстве Вентиляция кафе Вентиляция ресторана Вентиляция горячего цеха Вентиляция подвала Вентиляция в спортивных залах Вентиляция бассейнов Вентиляция чистых помещений (медицинские учреждения, лаборатории)

Проектирование и расчет вентиляции: как мы работаем

Почему выгодно заказать проектирование вентиляции в ИС Эколайф

	СИСТЕМА ВЕНТИЛЯЦИИ ОТ А ДО Я Мы ориентированы на построение всей инженерной инфраструктуры под ключ. Проектирование, поставка оборудования, монтаж и оказание комплексов услуг осуществляются без привлечения смежных исполнителей. Высокая скорость работ. Обратившись к нам, вы сэкономите не только свои деньги, но и время.
	РЕАЛЬНАЯ ОТВЕТСТВЕННОСТЬ ЗА РЕЗУЛЬТАТ ИС Эколайф имеет полностью укомплектованную производственную базу, штат инженеров и монтажников. Мы выполняем все этапы работ своими силами, обеспечиваем сквозной контроль качества и на 100% отвечаем за результат. Компания предоставляет гарантию на все выполненные работы и заинтересована в длительной безаварийной работе вашего оборудования без простоев и нештатных ситуаций
	НОЛЬ ПРОБЛЕМ ПРИ ПРОВЕРКАХ Мы обеспечиваем все нормы обозначенные в СанПин, СНиП, НПБ и др. Вы защищены от внезапных предписаний и санкций надзорных органов, экономите на штрафах и других поборах.
	ОПТИМАЛЬНАЯ ЦЕНА Мы подбираем достойное оборудование в рамках даже небольшого бюджета. Вы получаете оснащение по принципу «качественно – не обязательно дорого». Расчет сметы на услуги производится сразу же после получения необходимой информации. Наш принцип — полная прозрачность стоимости работ. Указанная в договоре сумма – это фиксированная цена, которая не будет изменена нами, если вы сами не захотите пересмотреть смету. Для постоянных клиентов предусмотрены специальные скидки и условия поставки.
	УДОБСТВО 100% эксплуатации на аутсорсинг. Вы можете отдать обслуживание всех инженерных сетей объекта одному исполнителю – компании «Эколайф». Мы работаем официально по договору и закрываем все вопросы по эксплуатации, и плановые, и срочные, а вам удобно спрашивать с одного исполнителя.

Компания Инженерные системы Эколайф — это команда опытных и лицензированных специалистов по монтажу и обслуживанию всех видов инженерных систем с последующим оформлением всего пакета документов.

Гарантия качества  Компания Эколайф гарантирует высокое качество проектирования вентиляции.

ТАКЖЕ МЫ ВЫПОЛНЯЕМ:
Монтаж системы вентиляции	Техническое обслуживаниевентиляции	Ремонт системы вентиляции	Монтаж системы кондиционирования

категория:Вентиляция

Вентиляция служит для создания обмена воздушных масс внутри помещения с окружающей средой с целью удаления из помещения испарений, неприятных запахов, загрязнений, углекислого и угарного газов и т.д. Если для небольших помещений достаточно простой естественной вентиляции, то для обширных комплексов с множеством отдельных помещений система вентиляции может быть очень сложной и разветвленной, с многочисленными устройствами принудительного нагнетания, очистки, кондиционирования и подогрева воздуха. Для таких сложных вентиляционных систем требуется квалифицированное проектирование вентиляции.

Проектирование — дело нелегкое, но важное

Естественной называется вентиляция, в которой циркуляция и обмен воздуха осуществляется, подчиняясь естественным физическим законам, без монтажа дополнительных средств, принудительно придающих воздуху движение. Это вовсе не означает, что системы естественной вентиляции не требуют планирования и проектирования. Например, естественная вентиляция многоквартирного дома рассчитывается в соответствии с утвержденными санитарными нормами, проект вентиляции включается в типовой проект и закладывается на этапе строительства.

Обмен воздуха осуществляется через комплекс вентиляционных шахт, причем вентиляция носит вытяжной характер, в ее функции входит, прежде всего, удаление испарений и газов, что особенно актуально для газифицированных домов. Приток чистого воздуха снаружи регулируется самими жильцами. Вытяжное отверстие вентиляционной шахты устраивается на кухне, так как, во-первых, именно там располагается основной источник неприятных запахов, испарений и газов, во-вторых, свойственная помещению кухни повышенная температура дополнительно стимулирует ток воздуха. Также вытяжные отверстия в обязательном порядке располагаются в ванной и туалете, либо совмещенном санузле.

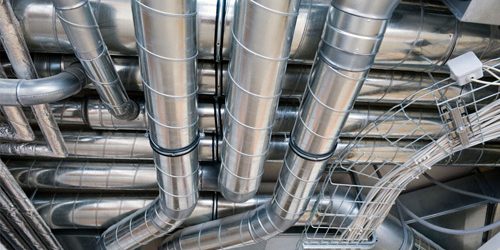

Большой комплекс вентиляционных шахт

В большинстве случаев для квартир многоквартирных домов заложенная строителями вытяжная вентиляция вполне достаточна. Небольшие возможные усовершенствования, производимые при ремонте квартиры, связаны, как правило, с монтажом на вытяжное отверстие вентиляторов различной конструкции для принудительного тока воздуха. Возможен также монтаж дополнительных вентиляционных труб для подведения вытяжки к печке, в случае изменения ее расположения. Для таких несложных работ глубокое проектирование вентиляции не требуется.

Иное дело – устройство приточно-вытяжной вентиляции для сложных, многофункциональных помещений большой площади, каким, в частности, является большой частный дом. В этом случае проект вентиляции составляется обязательно. Практика показывает, что при общей площади помещений 1000 и более м² эффективная естественная вентиляция становится практически невозможной даже летом, с полностью открытыми окнами. Что уж говорить о зиме, когда действует режим повышенного теплосберижения. При таких площадях неизбежными становятся проектирование и установка принудительной вентиляции.

Составление проекта

Проектирование систем вентиляции можно выполнить самостоятельно (если вы обладаете необходимыми навыками), либо поручить соответствующим специалистам. Желательно, если проект вентиляции составляется до начала строительства, как часть общих проектных работ по строительству дома в целом. В этом случае есть возможность выделить отдельное помещение под вентиляционную камеру, заранее рассчитать оптимальные места прокладки воздуховодов и их «вписывание» в интерьер за счет специальных заранее предусмотренных ниш в потолке и стенах. В противном случае маскировка воздуховодов подвесными потолками и фальшстенами приведет к значительному сокращению жилого пространства помещений.

Проект составляется еще до начала строительства

Проектирование вентиляции начинается с составления технического задания, в котором учитывается количество отдельных помещений, их площадь, взаимное расположение (архитектура здания), функции каждого из помещений, количество и расположение объектов, создающих дополнительную нагрузку на вентиляцию – печей, каминов, санузлов и т.п.

Обязательно нужно предусмотреть монтаж совмещения вентиляционной системы с системами кондиционирования и воздушного отопления.

Для того чтобы эффективность системы приточно-вытяжной вентиляции была достаточной, но при этом средства не «вылетали в трубу» требуется серьезный и взвешенный подход к расчету мощности вентиляционной системы.

Расчет проекта

Мощность вентиляции выражается в кубометрах в час (м³/ч) и показывает, какой объем воздуха способна пропустить через себя вся вентиляционная система в единицу времени. Эта величина зависит от двух параметров – необходимой кратности воздухообмена данного объема и максимального количества находящегося в помещении, обслуживаемом проектируемой приточно-вытяжной вентиляцией, людей, а также их рода деятельности. Проект вентиляции требует расчета мощности в зависимости от обоих параметров, после чего выбирается большее значение.

Мощная система вентиляции

Кратность воздухообмена – безразмерная величина, показывающая, сколько раз в течение часа происходит полный воздухообмен в данном помещении. Строительные нормы и правила (СНиП) предусматривают разные нормы кратности воздухообмена для помещений различного функционального назначения. Для жилых помещений в соответствии со СНиП кратность воздухообмена равна 1, но не менее 30м³ на человека в час. Для кухонь и санузлов кратность воздухообмена составляет 1,5, но не менее 60 м³ на человека в час. Необходимая мощность вентиляции в зависимости от кратности воздухообмена рассчитывается по формуле

L = n * V, где:

L –необходимая мощность вентиляции; n – нормативная кратность воздухообмена; V – объем помещения, равный площади помещения, умноженной на высоту потолка.

В зависимости от количества человек необходимую мощность вентиляции рассчитывают по следующей формуле

L = N * L_N, где:

N – максимальное количество человек, находящихся в помещении; L_N– нормативное часовое потребление воздуха каждым человеком, в зависимости от функционального назначения помещения (которое подразумевает соответствующий род занятий людей в данном помещении).

СНиП 41-01-2003 предусматривает следующие значения L_N:

Более гибко оценить объем необходимого воздухообмена, а значит, и мощность вентиляции, позволяют нормативы, составленные различными общественными и профессиональными международными и федеральными организациями, такими как АВОК, ASHRAE и другие. Составленные ими нормативы носят справочно-рекомендательный характер, внесение их в проект вентиляции необязательно, однако их полезность для повышения эффективности проектирования и монтажа сложно переоценить.

Нормативы воздухообмена, составленные негосударственными профессиональными организациями

Обычно необходимая мощность вентиляционной системы находится в пределах: 100-500 м²/ч для квартир; 1000-2500 м^2//ч для частных коттеджей; 1000-15000 м²/ч для производственных, складских и административных помещений.

При необходимой мощности 1000 м²/ч и более в проекте предусматривают отдельное помещение – вентиляционную камеру, в которой производится монтаж основного оборудования, а также автоматического блока, который сможет руководить всей системой в соответствии с заложенной программой. Венткамера должна соответствовать следующим параметрам: плюсовая температура в любое время года, достаточная шумоизоляция, обеспечение достаточной мощности электропитания. Если в качестве нагревательного элемента интегрированного в систему вентиляции воздушного отопления используется водяной калорифер, необходим также подвод воды и монтаж гидроизоляции помещения.

При проектировании и монтаже приточно-вытяжной вентиляции жилых помещений шумоизоляции следует уделить особое внимание. Уровень шума, который едва заметен днем, ночью может казаться совершенно нестерпимым.

В соответствие с расчетной мощностью подбирается оборудование вентиляционной системы, протяженность и сечение воздуховодов. При наличии воздушного отопления, воздуховоды должны иметь слой теплоизоляции.

Стоимость проектирования вентиляции будет напрямую зависеть от сложности технического задания.

По итогам разработки техзадания, на генеральный чертеж дома наносится схема вентиляционной системы (если система вентиляции проектируется до начала строительства). Либо, в случае, если вентиляционная система разрабатывается для готового дома, составляется отдельный чертеж системы вентиляции загородного дома.

Пример чертежа вентиляционной системы частного дома

В завершении проектирования, составляется смета – итоговая стоимость проекта вентиляции и программа дальнейших работ. После окончания этапа проектирования начинается монтаж вентиляции.

Составление проектного плана системы вентиляции – ответственный этап, являющийся ключевым для всего строительства. Лучше доверить его специалистам.

Используемые источники:

• https://m-e-g-a.ru/ventilyatsiya/poshagovaya-metodika-rascheta-ventilyatsii
• https://stroy-podskazka.ru/ventilyaciya/proektirovanie/
• https://sovet-ingenera.com/vent/raschety/chto-nuzhno-dlya-proektirovaniya-ventilyatsii.html
• https://vnt24.ru/proyektirovaniye-i-raschet-ventilyatsii
• https://klivent.biz/ventilyaciya/proektirovanie.html
