Если вы проживаете в квартире, в которой еще установлены старые чугунные радиаторы отопления, подогреваемые теплоносителем из центральной системы, то вам наверняка знакома ситуация, когда весной на улице уже стоит плюсовая температура, а батареи жарят, как зимой. Нечто подобное происходит и осенью, но наоборот. В общем, комфорта от такого отопления немного, но существует способ, как справиться с проблемой, причем применим он не только для квартир, но и для частных домов. Итак, для чего нужен терморегулятор на батарею отопления, как он устроен, как им пользоваться и как самому смонтировать – обо всем этом мы поговорим в сегодняшней статье.
Все преимущества терморегуляторов
Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.
Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.
В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:
- Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
- Удобная регуляция температуры во всех комнатах.
- Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
- Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.
В специальной статье подробно разберем вопрос: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим, в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.
Интересно знать! По сути, термостат является понижающим прибором, так как увеличить эффективность нагрева батареи он не в состоянии, что и не удивительно. Однако это никак не сказывается на его полезности и удобстве использования.
Виды терморегуляторов
На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.
Механический регулятор
Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.
В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.
Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.
Электронный термостат
Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.
Интересно знать! Такие регуляторы оснащены датчиками температуры, замеряющими нагрев теплоносителя или температуру воздуха в комнате. Получаемые им данные используются для регулировки настроек прибора.
Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.
Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.
Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.
Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.
Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.
Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.
Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.
Видео — Виды и преимущества терморегулятора
Термостаты на газе или жидкости
В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!
- Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
- Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
- В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
- Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.
Как выполняется монтаж терморегулятора
Таблица 1. Набор материалов и приспособлений для установки
| Фото | Описание |
|---|---|
|
|
Прибор имеет два соединения, и оба выполнены резьбовыми. Поэтому нужно взять пару гаечных ключей, а еще лучше, чтобы один был разводным, а второй газовым. Последний поможет при необходимости удержать круглые трубы. |
|
|
Старое проверенное средство – сантехническая пакля. Используем мы ее для уплотнения соединений, чтобы со временем на них не появлялось течи. Некоторые мастера предпочитают брать ленту фум или нить, но они не так надежны. |
|
|
Силиконовый герметик помогает сделать соединение еще более герметичным. Он наносится поверх пакли. Этот материал спокойно переносит нагрев теплоносителя, не страдая от этого. В дополнение к такой тубе покупается монтажный пистолет, цена которого находится в районе 250 руб. |
Также может понадобиться плоская отвертка и приспособления для работы с трубами, если их потребуется укоротить для того, чтобы сделать вставку терморегулятора.
Теперь давайте пошагово рассмотрим, как устанавливается на радиатор терморегулятор электронного типа.
Шаг 1 – установка элементов питания
Распаковываем терморегулятор, снимает крышку батарейного отсека и устанавливаем пальчиковые батарейки, которые могут идти в комплекте с устройством или продаваться отдельно. Закройте крышку и проверьте исправность прибора тестовым включением. Если все заморгало, и он подал признаки жизни, то можно переходить к дальнейшим действиям. Некоторые модели не требуют включения – они запускаются автоматически.
Шаг 2 – настройка времени
Далее необходимо выполнить настройку времени, что позволит работать прибору, ориентируясь на время суток. Настройка не отнимает много времени, не отличаясь от настройки самых обыкновенных часов – используем стрелки и кнопку «ОК».
Дальше происходит настройка даты. Не совсем понятно, для чего это реализовано, но возможно, кому-то эта функция заменит календарь.
В конце настроек на дисплее появляется мигающая галочка – нужно нажать еще раз кнопку «ОК», чтобы подтвердить введенные настройки.
Если вы все сделали правильно, то на экране вы увидите мигающую заглавную букву «М», как показано на фотографии. Теперь можно переходить к подготовке трубопровода для включения в него терморегулятора.
Шаг 3 – демонтаж старого термостата
Если в системе у вас ранее был установлен терморегулятор, его необходимо демонтировать. Предварительно перекрываем кран подачи воды, чтобы не получить протечки. Снимается устройство при помощи шестигранника, которым нужно выкрутить небольшой фиксатор.
Совет! У вас есть возможность совместить головку нового терморегулятора со старыми клапанами, чтобы полностью не заменять еще рабочее устройство. Для этого вам потребуется соответствующий адаптер, который можно дополнительно приобрести.
Шаг 4 – монтаж адаптера RA
Устанавливаем адаптер на основание клапана. Он крепится также при помощи шестигранного торцевого ключа. Адаптер имеет внешнюю резьбу, на который нужно накрутить головку термостата и хорошо ее затянуть.
Шаг 5 – настройка
На экране у вас снова замигает буква «М». Нажмите среднюю кнопку и удерживайте ее, пока не откроется функциональное меню (3 сек). Нажимаем среднюю кнопку еще раз, и перед нами появится указатель текущей настройки температуры – при помощи кнопок вверх/вниз выставляем нужное для себя значение.
Если ничего не менять, то автоматически запустятся предустановленные программы. Например, модель с фото, будет автоматически охлаждать воздух в ночное время до 17 градусов – Р1. Программа Р2 будет делать то же самое и в рабочее время, когда предполагается, что дома никого нет.
Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.
Шаг 1 – спускаем воду из радиатора
Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.
Шаг 2 – демонтаж старого адаптера
Далее снимается старый адаптер или кран. Используем для этого гаечные ключи. Застелите пол тряпками, так как из системы еще потекут остатки воды. Чтобы не повредить трубы, корпус адаптера нужно зафиксировать газовым или гаечным ключом.
Шаг 3 – монтаж нового адаптера
Уплотняем резьбовые соединения удобным способом – фум лентой нужно сделать не менее 6-ти витков. Накручиваем новый адаптер сначала на трубу, а затем присоединяем его к радиатору отопления.
Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.
- Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
- Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
- Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
- Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
- Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении.
Советы перед началом монтажа
В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:
- Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
- Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
- Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
- Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
- Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
- В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.
Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.
Видео — Терморегулятор для радиатора отопления: установка и настройка
Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.
Для чего нужен терморегулятор
Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.
Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.
Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.
О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:
Устройство и принцип работы термостата
Любой автоматический радиаторный клапан состоит из 2 частей:
- Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
- Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.
Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:
Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.
Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.
Разновидности и выбор терморегуляторов
По исполнению радиаторные вентили делятся на 3 группы:
- прямые;
- угловые;
- в составе гарнитуры подключения отопительных приборов.
Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.
Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:
Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.
Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.
В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.
Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.
Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:
- DANFOSS;
- HERZ ARMATUREN;
- OVENTROP.
Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.
Установка и настройка
Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.
Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:
- Вентиль всегда ставится только на подающем трубопроводе.
- Соблюдайте направление потока, указанное в паспорте на изделие.
- При монтаже используйте американки, дабы узел всегда можно было разобрать.
- Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:
Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:
Монтаж термоголовки
Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.
Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.
Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.
В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.
Терморегуляторы – небольшие по размеру, но весьма практичные в быту устройства для контроля теплоотдачи. В зависимости от реальной потребности регуляторы температуры для батарей отопления увеличивают или сокращают объем теплоносителя. Согласитесь, это полезно и для самочувствия владельцев дома/квартиры, и для их кошельков.
Желающим приобрести терморегуляторы для оснащения радиаторов мы предлагаем ознакомиться с подробным описанием видов устройств регулировки отдачи тепла. Мы привели и сравнили их способы управления, принцип действия, стоимость, специфику монтажа. Наши рекомендации помогут выбрать оптимальную разновидность.
Представленную к рассмотрению информацию, собранную и систематизированную для будущих покупателей регуляторов тепла, мы дополнили наглядными фото-подборками, схемами, нормативными таблицами, видео.
Польза терморегуляторов отопления
Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.
Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.
Галерея изображенийТермостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей средыВсе виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку — механизм воздействия на клапанВ самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фонаТермостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в приборСамый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфоннуюВсе варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопленияТермостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функцииУстановка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначениюНазначение термостатического вентиляОбязательные составляющие терморегулятораТерморегулятор с выносным термодатчикомТермоголовка для автоматического управленияТерморегулирующий клапан или вентиль — основной компонентРегулирующее устройство для однотрубных схемТермостатический вентиль для двухтрубных системПлюсы установки терморегуляторов для приборов отопления
Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.
Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.
Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток
В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.
В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.
Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19оС
Терморегулятор решает следующие проблемы:
- позволяет создавать определенный температурный режим в комнатах разного назначения;
- экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
- появляется возможность без отключения всего стояка производить аварийное отключение батареи.
Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.
Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.
Виды терморегуляторов и принципы работы
Терморегуляторы разделяют на три вида:
- механические, с ручной настройкой подачи теплоносителя;
- электронные, управляемые выносным термодатчиком;
- полуэлектронные, управляемые термоголовкой с сильфонным устройством.
Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.
Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.
Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже
Основные элементы регулятора механического типа – термостат и термостатический клапан
Механический терморегулятор состоит из следующих элементов:
- регулятора;
- привода;
- сильфона, заполненного газом или жидкостью;
Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.
Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.
Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.
По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.
Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.
Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла
Электронные терморегуляторые условно разделяют на:
- Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
- Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.
Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.
Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную
Газонаполненные и жидкостные термостаты
При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.
Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически
Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.
Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм. При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.
Жидкостные и газовые регуляторы могут быть двух типов:
- со встроенным датчиком;
- с дистанционным.
Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.
Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах “теплый пол”, “теплые стены”. Важно подобрать модификацию, которая подойдет для той или иной системы (+)
Дистанционные датчики целесообразно использовать в случаях, когда:
- батарея закрыта плотными шторами;
- термостат располагается в вертикальном положении;
- глубина радиатора превышает 16 см;
- регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
- радиатор установлен в нише.
В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.
Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора отопления. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.
Советы перед началом установки термостата
Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.
- Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
- В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
- Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
- На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
- Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.
Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.
Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор
Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).
При выборе места установки следует руководствоваться следующими общими правилами:
- рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
- недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.
Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.
Монтаж автоматических регуляторов отопления
Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.
Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.
После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.
После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского
На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).
Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.
При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи
После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.
Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.
Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно
Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.
Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.
Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек
На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.
Метод настройки механического терморегулятора
После установки механические модели важно правильно настроить. Для этого нужно закрыть в помещении окна, двери, чтобы свети потери тепла к минимуму, что позволит дать более точный результат работы системы отопления.
В комнату помещают термометр, затем отворачивают клапан до упора. В этом положении теплоноситель заполнит радиатор полностью, а значит, теплоотдача прибора будет максимальной. Через некоторое время необходимо зафиксировать полученную температуру.
Далее необходимо повернуть головку до упора в обратную сторону. Температура начнет понижаться. Когда термометр покажет оптимальные для помещения значения, то клапан начинают открывать до тех пор, пока не послышится шум воды и не произойдет резкий нагрев. В этом случае вращение головки прекращают, фиксируя ее положение.
Выводы и полезное видео по теме
В видео наглядно показано, как настроить терморегулятор и внедрить его в систему отопления. В качестве примера взять автоматический электронный регулятор Living Eco от бренда Danfoss:
Выбрать терморегулятор можно исходя из собственных пожеланий и финансовых возможностей. Для бытовых целей идеально подойдет механической и полуэлектронный агрегат. Любители smart-техники могут отдать предпочтение функциональным электронным модификациям. Установить приборы также возможно без привлечения специалистов.
Появились вопросы по предложенной к рассмотрению теме? Есть желание поделиться личным опытом, полученным в ходе установки или использования терморегулятора? Пишите, пожалуйста, комментарии.
vitus138ЭлектроникаДобавлено 6 комментариев
Для изготовления самодельного инкубатора мне было необходимо приобрести регулятор температуры. Требования к нему были такие- маленькие габариты, небольшая стоимость, питание от 12 В постоянного тока, мощное исполнительное реле (чтобы выдерживал значительную нагрузку), индикация показаний, настройка параметров кнопками управления, точность измерения температуры и поддержания заданных параметров ну и конечно надежность. На просторах интернета попался мне такой приборчик- терморегулятор W1209. Отзывы о нем удовлетворяли моим требованиям. Пришел ко мне с сайта Алиэкспресс. Применить этот регулятор можно во многих местах- электрическое отопление, инкубаторы, холодильники сушильные шкафы, системы нагрева воды, защита электрооборудования, замер температуры охлаждающей жидкости автомобиля с последующим включением вентилятора теплицы, бани, теплые полы, обогрев труб, и т.д… Сам регулятор состоит из электронной платы с установленными 3 кнопки управления: SET Кнопка SETслужит для выбора режима и установки параметров а кнопками и непосредственно можно изменить данные программируемых параметров. ЛЕД индикатор имеет три разряда. Сам измеритель температуры устроен на базе термометра, установленного в чехол, имеет длину провода 30 см. Пределы регулирования лежат в зоне от -50.0 до 110.0 градусов. Можно подключить нагрузки до 15 А (при 12 В постоянного тока) и до 5 А (при питании нагрузки от 220 В сети) Питается прибор от 12 -14 В постоянного тока. Точность измерения находится в пределах 0.1 Цельсия. Ток потребления регулятора-35 мА при работе реле: 65 мА. В моей статье я расскажу как настроить и немного апгрейдить данный термостат. Процесс настройки терморегулятора W1209 показан в видео: Перечень инструментов и материалов -нож или ножницы; -отвертка; -паяльник; -тестер; -пластиковая трубка от ушных палочек или стержня авторучки; -неисправные светодиод диаметром 5 мм-4 штуки; -пластиковые стойки-4 шт; -соединительные провода; -адаптер питания на 12 В; -шурупы; -пластмассовая коробочка из под шурупов с прозрачной крышкой; -самоклеющаяся пленка. Шаг первый. Изготовление корпуса. Недостатком платы является то, что-она не подходит для установки в корпус, кнопки и индикатор расположены внизу относительно реле и клемм.
Умельцы по разному располагают плату этого регулятора- кто вырезает окошки в корпусе для индикаторов, реле,разъемов, некоторые перепаивают кнопки и индикатор, затем монтируют их отдельно Но я решил установить плату в прозрачном корпусе, подошла коробка из под шурупов.
Сначала захотел выкрасить ее предварительно заклеив окно для экрана ЛЕД индикатора. Но затем передумал и решил обтянуть пленкой самоклейкой (остались куски от ремонта). Вышло быстро и на мой взгляд вроде неплохо. После делаем окно в пленке для экрана светодиодного индикатора и просверливаем проходы для кнопок

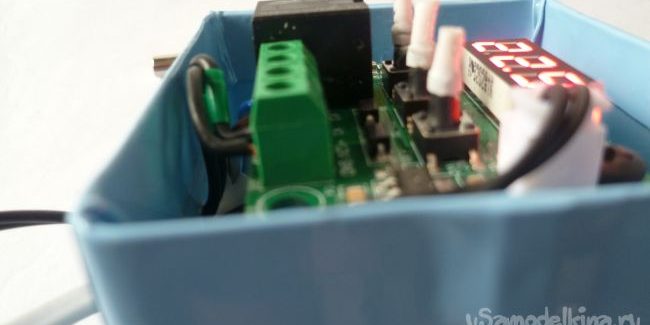

Шаг второй. Установка электронной платы терморегулятора. Плату терморегулятора установил на стойках из пластмассовой трубки (от шариковой авторучки) как можно ближе к верхней крышке. Изготавлиаем толкатели кнопок из пластмассовой трубочки от ватных палочек или же от стержня шариковой авторучки. Затем на одном конце трубочки увеличиваем диаметр теплым паяльником и надеваем на кнопки. Трубочка села плотно так как расширилась паяльником на конус.
Шаг третий. Проверка и настройка регулятора. Подключил для питания терморегулятора адаптер на 12 В (можно использовать любой источник питания на 12 В и ток от 0,1 А). Сравнил показания температуры с эталонным электронным термометром,в результате они оказались одинаковыми.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/termoregulyator-na-batareyu-otopleniya.html
- https://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei
- https://sovet-ingenera.com/otoplenie/radiator-obogrev/regulyatory-temperatury-dlya-batarej-otopleniya.html
- https://usamodelkina.ru/8292-kak-dovesti-do-uma-mnogofunkcionalnyy-termoregulyator-za-chas.html
