Энергосбережение и улучшение потребительских качеств бытовых приборов является приоритетным направлением развития электротехники. Инверторные обогреватели — отопительные приборы нового поколения, в которых реализованы последние достижения по работе с сигналами электрического тока. Основное преимущество такого рода устройств заключается в пониженной шумности и меньшем диапазоне колебания температуры при длительном обогреве.

Что из себя представляют инверторные обогреватели

Инверторные обогреватели бывают разного типа — кондиционеры, конвекторы, газовые, инфракрасные. Общим для них является реализация переключения между режимами интенсивного нагрева и поддержания комфортной температуры на основе циклического процесса преобразования электрического тока.

Зачем нужен и где используется

Инвертор преобразует постоянный ток в переменный с изменением величины напряжения. С его помощью на выходе теоретически можно получить ток с любыми нужными параметрами, причем не зависящий от входящего.

Инверторы включают в себя функции генераторов и источников бесперебойного питания (ИБП).

Также, как генератор, он применяется для аварийного снабжения электричеством.

Также, как ИБП, он используется с любыми электроустановками в течение долгого периода, защищая от перегрузок в сетях.

В силу этих и других преимуществ инверторы встраиваются в автомобильное оборудование, насосы, обогреватели, офисное оборудование, бытовую электротехнику, а также системы освещения, сигнализации и жизнеобеспечения жилых и производственных зданий.

Как работает: устройство и принцип действия

В обогревателях работа инвертора привязана к контролю температуры окружающего воздуха и оптимизации теплового потока. Принцип действия наглядно можно увидеть в сравнении работы простого обогревателя (А) и инверторного (Б) .

1. Простой обогреватель:
   • при включении в сеть прибор нагревает воздух до установленного пользователем значения;
   • когда температура превышает показатель термодатчика, прибор выключается;
   • cпустя некоторое время воздух в помещении охлаждается и агрегат включается на полную мощность.

   Последствиями циклических включений-выключений являются скачок энергопотребления в сети, максимальная нагрузка на устройство во время запуска и износ деталей.

2. Инверторный обогреватель

   Инвертор встраивается в блок управления, где преобразует переменный ток в постоянный и обратно в переменный, но уже требуемой частоты.

   • При включении обогреватель доводит воздух до установленного пользователем значения;
   • при достижении нужного уровня температуры автоматически уменьшается мощность в работе — до 5-10 процентов от обычной мощности;
   • таким образом температура будет падать замедленными темпами, и при прохождении заданного значения запускается обогрев.

На рисунке представлено сравнение работы обычного кондиционера и инверторного.

Существующие разновидности

Инверторные панели встраиваются в инфракрасные и конвекторные обогреватели, автономные газовые отопительные системы и в кондиционеры.

1. Инфракрасные обогреватели. Их работа основана на том, что нагревается не воздух в комнате, а предметы, расположенные рядом с ним. Это делает их удобными для обогрева не только дома, но и в полузакрытых и подсобных помещениях — гаражах, верандах.
2. Работу конвектора можно сравнить с насосом. Прибор крепится на небольшом расстоянии от пола и пропускает через себя воздушный поток. Обогретый воздух поднимается к потолку, вытесняя оттуда холодный, который всасывается снизу, замыкая таким образом цикл. У таких обогревателей возможны настенное и напольное размещение.
3. В автономных газовых отопительных системах инверторы встраиваются в автоматику котлов. Таким образом достигается не только экономия электроэнергии, но и газа.
4. Кондиционеры. Нагрев осуществляется за счет фреона, температура которого может достигать 80 градусов. Главная рабочая деталь — тепловой насос-компрессор с внутренним и внешним блоками. Во внутреннем располагается теплообменник с фреоном под большим давлением. Далее фреон попадает во внешний блок с низким давлением, происходит трансформация вещества из жидкого в газообразное с большим выделением тепла.

Отзывы об инверторных обогревателях: плюсы и минусы

Плюсы:

• снижение расхода электроэнергии на 30-50% по сравнению с обычными обогревателями;
• более точное соответствие заданной температуре воздуха;
• высокий уровень безопасности;
• низкая шумность.

Косвенные преимущества. Поскольку технология применения инверторов является передовой, производители оснащают эти приборы лучшими компонентами, вследствие чего качество инверторных обогревателей повышается еще больше. К примеру, большинство инверторных кондиционеров работают на фреоне 407 и 410, которые по характеристикам лучше классического 22-го.

Также, по мнению экспертов, львиная доля экономии электроэнергии в последних моделях инверторов идет за счет новых компрессоров с высоким КПД, которыми неинверторные модели не комплектуются.

Минусы:

• согласно отзывам, самым большим минусом инверторных обогревателей являются сложности ремонта, поскольку запчасти не стандартизированы и все зависит от развития дилерской сети поставщика;
• высокая стоимость.

Применительно к отоплению кондиционерами еще одним недостатком являются климатические ограничения. Электроника кондиционеров с инвертором не сможет включить компрессор при температуре за окном меньше -15 и более +42 градусов.

Производители и популярные модели: рейтинг лучших и цены

Наиболее массовое использование инверторных обогревателей в быту приходится на конвекторные обогреватели и сплит-системы — новое поколение кондиционеров с усовершенствованным механизмом преобразования фреона.

Сплит-системы

Среди производителей c развитой дилерской сетью на российском рынке можно выделить Mitsubishi, Toshiba, Samsung, Aeronik. К наиболее популярным относятся модели в среднем ценовом сегменте, рассчитанные на обогрев помещения площадью 20-30 м². Это модели с низким уровнем шумности — в пределах 15-30 дБ.

Сплит-система Aeronik ASO/ASI-12HM

Разработка австралийской фирмы Aeronik PTY LTD. Модель ASO/ASI-12HM позиционируется как лучшее решение для аллергиков, она снабжается дополнительными фильтрами очистки и ионизации воздуха. Еще одной особенностью этой модели являются сменные зеркальные панели разных цветов, что позволяет с удобством вписывать ее в интерьер.

Характеристики:

• Мощность в режиме охлаждения: 3200 Вт
• Мощность в режиме обогрева: 3400 Вт
• Потребляемая мощность при обогреве: 987 Вт
• Площадь обогрева: 33 м²
• Габариты внутреннего бока (ШхВхГ): 80x29x18.6 см
• Габариты наружного блока (ШхВхГ): 74.5×55.2×32.8
• Цена: 23600 руб.

Toshiba RAS-07EKV-EE/07EAV-EE

Сплит-системы серии EKV производятся на заводе Toshiba в Таиланде. Модель позиционируется как решение пониженной мощности для обслуживания городских квартир с небольшими комнатами.

Характеристики:

• Мощность в режиме охлаждения: 2000 Вт
• Мощность в режиме обогрева: 2500 Вт
• Потребляемая мощность при обогреве: 590 Вт
• Площадь обогрева: 20 м²
• Габариты внутреннего бока (ШхВхГ): 79×27,5×20,5
• Габариты наружного блока (ШхВхГ): 66x53x24
• Цена: 25 100 руб.

Климатическое устройство Mitsubishi Heavy Industries SRK-25ZM-S

По потребительским свойствам это модель премиум-класса. В ней реализованы максимально комфортные варианты распространения тепловых потоков. Чистота воздуха обеспечивается многоступенчатой фильтрацией, а также осуществляется постоянная ионизация даже при выключенной системе за счет турмалинового покрытия элементов блока.

Характеристики:

• Мощность в режиме охлаждения: 2500 Вт
• Мощность в режиме обогрева: 3200 Вт
• Потребляемая мощность при обогреве: 800 Вт
• Площадь обогрева: 25 м2
• Габариты внутреннего бока (ШхВхГ): 79.8×29.4×22.9
• Габариты наружного блока (ШхВхГ): 78x54x29
• Цена: 39060 руб.

Samsung AR09HSSFRWK/ER

Современная сплит-система от южнокорейского производителя. Модель относится к линейке Luxury. Для очистки воздуха в AR09HSSFRWK/ER применяется собственная технология Visual Doctor. Может работать в режиме вентилятора.

Характеристики:

• Мощность в режиме охлаждения: 2500 Вт
• Мощность в режиме обогрева: 3200 Вт
• Потребляемая мощность при обогреве: 620 Вт
• Площадь обогрева: 26 м2
• Габариты внутреннего бока (ШхВхГ): 93,6 x 27 x 26.4
• Габариты наружного блока (ШхВхГ): 79 x 54.5 x 28.5
• Цена: 35000 руб.

Конвекторные обогреватели

Согласно мнению потребителей и экспертов, наиболее популярными являются модели конвекторных обогревателей со встроенным инвертором от Timberg и Huyndai.

Timberk TEC.E0 M 2000

Конвекторы Timberk производятся в Финляндии. В модели TEC.E0 M 2000 реализованы напольный и настенный варианты монтажа, предусмотрены защита от опрокидывания и реализована технология UltraSilence.

Характеристики:

• Мощность обогрева: 2000 Вт
• Габаритные размеры (ШхВхГ): 80x45x8 см
• Вес: 4,6 кг
• Цена: 2600 руб.

Отопительный прибор Hyundai H-HV14-20-UI540

Обогреватели производятся в Южной Корее. По мнению экспертов, конвекторы H-HV14-20-UI540 являются лучшими в бюджетном сегменте рынка.

Характеристики:

• Мощность обогрева: 2000 Вт
• Габаритные размеры (ШхВхГ): 64x39x16 см
• Вес: 3,3 кг
• Цена: 2185 руб.

Какого производителя и какой тип лучше выбрать: ТОП-3

Стоимость конвекторных обогревателей в десятки раз ниже, чем сплит-систем. Кроме того, у них нет ограничений по работе из-за температуры уличного воздуха. Однако эти агрегаты уступают по функциональности. Представленные модели почти не отличаются по эксплуатационным параметрам, по цене модели Timberk дороже.

При выборе сплит-системы для обогрева помещения можно исходить из потребительских качеств, уровня энергосбережения. Согласно отзывам специалистов и пользователей, лучшими характеристиками обладают Mitsubishi, Toshiba и Samsung.

Минимально необходимая мощность для обогрева помещения

Чтобы выбрать модель под конкретное помещение, можно воспользоваться калькулятором мощности в интернете или самостоятельно провести расчеты разной степени сложности. Принцип расчета приведен ниже.

При расчете минимальной мощности помещения основным параметром является площадь или его объем. Самый простой метод — за норму принимают 100 Вт теплоэнергии на 1 м².

Q=Sх100

То есть для обогрева комнаты площадью 20 м2 необходима мощность 2000 Вт

Q=20х100=2000 (Вт)

Этот способ дает адекватные результаты при высоте потолков в стандартном диапазоне.

При расчете от объема помещения значение удельной мощности помещения рассчитывают на 1 м³. При этом для железобетонного панельного дома удельную мощность считают за 41 Вт/м3, для других материалов — 34 Вт/м³.

Q=Sxhx34

То есть в кирпичном доме в комнате с высотой 2,7 м и площадью 15 м² необходима мощность 1377 ВТ

Q=15×2,7×34=1377 (Вт).

Более точные параметры можно получить, учитывая поправочные коэффициенты на количество внешних стен, их расположение по сторонам света, особенности климата, степень теплозащиты внешних стен, тип пола, тип помещения сверху, особенности конструкции окон, площадь остекления помещения и наличие входной двери.

Что еще учитывать при выборе модели

На стоимость отопительного прибора влияют следующие факторы:

1. Категория производителей. Так, из приведенных выше моделей Mitsubishi и Toshiba относятся к премиум классу.
2. Наличие дополнительных функций, как, например, в упомянутых выше сплит-системах очистка воздуха и ионизация.
3. Соотношение энергопотребления и количества дополнительных функций. Aeronik и Mitsubishi наиболее энергозатратные при максимуме дополнительных функций, а Toshiba наиболее энергосберегающая при отсутствии функций по очистке воздуха.

3 лучших модели

На основании отзывов потребителей и мнений экспертов наилучшими инверторными обогревателями являются:

1. Mitsubishi Heavy Industries SRK-25ZM-S, стоимость 39 000 руб.
2. Samsung AR09HSSFRWK/ER, цена 35 000 руб.
3. Toshiba RAS-07EKV-EE/07EAV-EE стоимостью 25 000 руб.

Стоимость

Цена на конвекторные обогреватели с инвертором невысокая, что объясняется простотой их конструкции. Диапазон цен колеблется в пределах 2000-3000 рублей:

1. Timberk TEC.E0 M 2000 — 2600 руб.
2. Hyundai H-HV14-20-UI540 — 2184 руб.

Цена на инверторные сплит-системы существенно дороже, находится в диапазоне 23000-40000 руб, что объясняется сложностью устройств и большим набором дополнительных функций:

• Mitsubishi Heavy Industries SRK-25ZM-S — 39060 руб.
• Samsung AR09HSSFRWK/ER — 35000 руб.
• Toshiba RAS-07EKV-EE/07EAV-EE — 25 100 руб
• Aeronik ASO/ASI-12HM — 23600 руб

Где купить инверторный обогреватель для квартиры и дома?

Большинство продавцов работает в формате интернет-магазинов, и лишь немногие оборудуют магазины-салоны, где можно физически увидеть разные модели обогревателей.

В Москве

1. «Климат в доме», ул.Родниковая д 7 вл. 18, +7 (495) 220-07-06
2. Климатический центр Русклимат, Центральный офис, ул. Нарвская ул, дом № 21, +7 (495) 777-19-77
3. Магазин «Русклимат» в выставочном комплексе «Экспострой на Нахимовском», Нахимовский пр-кт, дом № 24, Выставочный комплекс «Экспострой на Нахимовском», павильон №3, 1 этаж, сектор B, магазин №449, +7 (495) 803-33-86

В Санкт-Петербурге

1. Первый магазин кондиционеров, ул. Кирочная д.8, +7 (812) 309-58-64
2. Vasko.ru, ул. Дыбенко, д. 8, +7 (812) 401-60-71,
3. Ресурс-климат, Рузовская, 16, +7(812)617-85-92

Инверторные обогреватели набирают все большую популярность у потребителей за счет своего улучшенного качества. Покупка такого сложного типа оборудования, как сплит-система, требует обоснованного подхода, в чем может помочь представленный отчет.

15 мая, 2018

На рынке отопительных приборов не так давно появились инверторные обогреватели. Такое оборудование быстро завоевало доверие и стало весьма популярным. Объяснить это можно не только экономичностью, но и высокой производительностью. Благодаря повышенному спросу, производители стали разрабатывать новые системы, востребованность которых каждый день возрастает. В результате такого прорыва появилось инверторное оборудование, предназначенное для домашнего использования. Для работы таких приборов требуется либо электричество, либо газ.

Как это работает

Что собой представляет инверторный обогреватель? Принцип работы подобного оборудования достаточно прост. Каждое устройство оснащено инвертором. Эта деталь системы позволяет преобразовать в постоянный ток переменный. При этом изменяется и частота, и напряжение. Подобный процесс в физике называют инвертированием. Основа системы напоминает генератор не с постоянным, а с периодическим напряжением. По форме это похоже на дискретный сигнал.

Процесс инвретирования очень сильно влияет на мощность всего агрегата. Стоит отметить, что и остальные приборы, подключенные к нему, становятся более экономичными и менее шумными.

Почему это экономично

Инверторные обогреватели считаются одними из самых экономически выгодных приборов. В чем же это проявляется? Начнем с того, что подобные системы, достигнув необходимого уровня температуры, полностью не отключаются. Прибор продолжает работать, снизив до минимума обороты. Подобный процесс приводит к поддержанию в помещении комфортного и благоприятного климата. При этом обогреватель не тратит лишнюю электроэнергию на включение и отключение.

Помимо этого, инверторные обогреватели в период их применения не используют для пуска «большой ток». Это также выгодно для потребителей. При запуске агрегата сила тока не превышает номинальной. А это положительно сказывается на продолжительности службы подобных устройств. При этом прибор не находится постоянно в режиме включения и выключения. Подобные циклы значительно сокращают срок эксплуатации оборудования. Стоит отметить, что, в отличие от обычных отопительных приборов, инверторные обогреватели позволяют сэкономить до 40% электроэнергии.

Производительность и практичность

Теперь вы знаете, что такое инверторные обогреватели. Такие отопительные приборы отличаются от остальных не только экономичностью, но и производительностью. Стоит отметить, что инверторный обогреватель способен греть помещение даже при минимальном температурном режиме. При этом коэффициент полезного действия остается достаточно высоким. В процессе работы оборудование показывает соотношение затраченной энергии и количество выделенного тепла. Обозначается данная пропорция EER. Этот показатель у инверторных обогревателей практически равен 4.

Иными словами, при расходе агрегатом 250 кВт получается 1 кВт тепла. Данный показатель является весьма неплохим для бытовых приборов.

Другие преимущества и недостатки

Инверторные обогреватели для дома имеют и другие достоинства, среди которых стоит выделить:

1. При работе подобное оборудование обладает высокими показателями как экологичности, так и безопасности.
2. При эксплуатации инверторный обогреватель практически не издает шума. Связано это со значительным снижением скорости оборотов при снижении нагрузки.

Несмотря на такое количество преимуществ, подобное оборудование имеет недостатки. В целом же он всего один – стоимость. Цена инверторного обогревателя значительно выше, чем других разновидностей отопительных приборов.

Инверторный обогреватель и отопление дома с электричеством

Инверторные обогреватели, отзывы о которых чаще встречаются положительные, можно использовать для отопления жилого помещения. Особенно это актуально, если система запитана от основной электролинии. Такой способ завоевал уже множество поклонников. Устанавливают инверторные обогреватели везде, где имеется доступ к электричеству.

При этом применять такое оборудование можно без оформления разрешительных документов. Это еще один плюс агрегата. Иными словами, для обустройства отопительной системы нет необходимости обращаться в соответствующие органы для получения разрешения на установку инверторного обогревателя. Еще один приятный момент для пользователей – стоимость оборудования. Этот показатель значительно ниже, чем цена на другие системы отопления.

Можно ли заменить газовый котел

Инверторный обогреватель способен заменить обычный газовый котел. В данном случае принцип работы агрегата не меняется. С внедренным инверторным обогревателем принцип действия системы будет следующим: электроэнергия, прежде чем поступить в котел, будет проходить через инверторный обогреватель. При этом будет вырабатываться индукционный ток. Если электроэнергия будет отключена, то котел продолжит работу, но уже от аккумулятора. Обогреватель же включает теплообменник и магнитную часть.

Основные разновидности приборов

На данный момент существует несколько разновидностей инверторных обогревателей. Это позволяет сделать оптимальный выбор для отопления дома:

1. Газовый инверторный обогреватель.
2. Инфракрасный.
3. Электрический.
4. Инверторный кондиционер.

Что собой представляет инфракрасный обогреватель

В последнее время особую популярность завоевал инфракрасный инверторный обогреватель. Подобные агрегаты идеально подходят для отопления не только жилых помещений, но и хозяйственных построек, дачных домиков и веранд.

Главная особенность инфракрасного инверторного обогревателя заключается в его способности выдерживать воздействие влаги и природных осадков. Отопительные приборы других типов на такое не способны.

Газовый инверторный обогреватель

На данный момент выпускает множество моделей инверторных обогревателей, способных работать не только от электросети. Особого внимания требуют отопительные приборы подобного плана, топливом для которых служит сжиженный либо природный газ. Основная задача газового инверторного обогревателя – поддержание благоприятного климата в комнатах загородных домов, а также на неотапливаемых больших площадях.

Отличительная черта такого отопительного прибора заключается в минимальных затратах на необходимое топливо при достаточно высокой отдаче тепла. Стоит отметить, что газовые инверторные обогреватели очень просты в обращении и мобильны. С таким отопительным прибором может справиться даже не профессионал.

Инверторный кондиционер

Бывают инверторные обогреватели настенные. Недавно появились интересные отопительные агрегаты в виде кондиционера. Конечно, у многих это слово ассоциируется только с охлаждением воздуха. Однако кондиционер, тем более инверторный, может выполнять и другие функции. Такое оборудование способно нагреть помещение и создать в нем благоприятный климат. При этом значительно экономится электроэнергия. Современный кондиционер по принципу действия может стать неплохим инверторным обогревателем. Все модели подобного оборудования можно условно разделить на два типа.

Сегодня можно приобрести классический кондиционер, который работает в режиме включения и отключения, а также инверторного типа. Конечно, последний вид оборудования стоит гораздо дороже, чем традиционный. Однако такой кондиционер отличается долговечностью и экономичностью. К выбору такого агрегата стоит подойти со всей ответственностью. Ведь кондиционер подобного плана сможет не только охладить, но при необходимости и нагреть помещение.

Стоит отметить, что такое оборудование отличается экологичностью. При его работе не происходит сжигание топлива или воздуха. Помимо этого, кондиционер не выделяет вредные вещества в окружающую среду.

Принцип действия инверторного кондиционера

По сути, такой кондиционер – это обогреватель инверторный электрический. Принцип его работы не так уж и сложен. Работа инверторного кондиционера напоминает работу теплового насоса. Агрегат имеет не только внутренний, но и внешний блок. При этом каждый выполняет свои функции. Внутренний блок содержит теплообменник, в котором конденсируется фреон под достаточно высоким давлением. При протекании данного процесса температурный показатель может достигать 80°С.

После нагрева фреон перетекает во внешний блок. При этом давление в системе понижается. В результате подобного перепада фреон из жидкого состояния переходит в газообразное. Благодаря такой особенности инверторный кондиционер может забирать с улицы теплый воздух, даже при минусовой температуре.

Стоит отметить, что такое оборудование идеально подходит в качестве дополнительного обогрева офисов и частных домов, дач, а также гаражей.

Производители и модели

Особо востребован на данный момент инверторный обогреватель Ballu. Как отмечают отзывы покупателей, он надежен и долговечен. Тем не менее лидирующее место по производству подобного оборудования занимает Япония. И это не удивляет. Ведь именно специалисты этой страны смогли первыми разработать инверторную систему.

Выпуском бытовых настенных обогревателей с таким принципом работы, предназначенных для создания благоприятного климата в жилых домах и офисах, занимается японская копания Daikin. На данный момент разработчики особое внимание уделяют системе более качественной очистки воздуха. Помимо этого, сотрудники компании пытаются снизить уровень шума агрегатов при работе. Некоторые модели их оборудования оснащены специальными датчиками, которые способны включать функцию экономии электроэнергии, если в течение 20 минут в помещении нет людей.

Самая популярная торговая марка

Достаточно широкий ассортимент инверторных обогревателей на рынке отопительных приборов представлен фирмой Toshiba. Как утверждают потребители, изделия этой компании отличаются стильным и оригинальным дизайном, который способен вписаться практически в любой интерьер. Что касается некоторых характеристик, то оборудование данной торговой марки способно на 25% быстрее достигать нужной температуры, в отличие от изделий других брендов. Это не сказывается на расходе электроэнергии. Во многих моделях установлен воздушный фильтр, способный уничтожать до 99% всех вредных микроорганизмов в помещении.

Похожие статьи

С каждым годом энергонезависимых моделей становится все меньше, заменяют их котлы с более сложной автоматикой, более эффективной закрытой камерой сгорания, встроенным циркуляционным насосом и прочими модулями, требующими подключения к электросети. При временном отключении электроснабжения или даже сильном падении напряжения, работать энергозависимые котлы не могут. Кроме того, нестабильное электроснабжение может привести к серьезной неисправности электронной платы и прочих модулей котла или вовсе к аварийной ситуации.

Чтобы в случае проблем с электроснабжением отопительный котел без вмешательства человека продолжил свою работу, используется инвертор, он же – преобразователь напряжения – в большинстве случаев наиболее дешевый, но эффективный способ обеспечения автономности системы отопления.

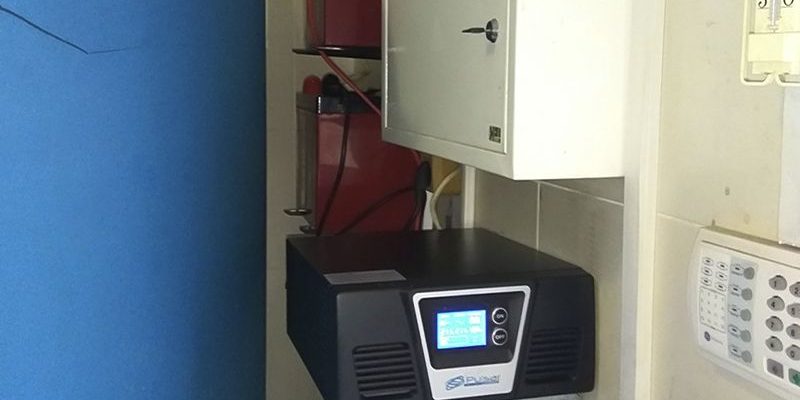

Что собой представляют и для чего нужны инверторы для котла отопления

Инвертор – это преобразователь постоянного тока в переменный с изменением величины напряжения. Он питается от встроенного или внешнего аккумулятора с напряжением 12, 24 или 48 В и генерирует на выходе напряжение 220 В, характерное стандартной однофазной бытовой электросети. Современные инверторы для котлов отопления также выдают стабильную синусоиду частотой 50 Гц, именно такая частота требуется для работы энергозависимых котлов.

Хотя оборудование не является обязательным, его важность часто недооценивают. Инвертор необходим, чтобы:

• в автоматическом режиме, без перебоя в работе обеспечить нормальное питание любому энергозависимому котлу в случае перебоя в электроснабжении;
• восстановить нормальное напряжение 220 В в случае падения напряжения в сети ниже критической отметки, необходимой для работы котла;
• предотвратить замерзание системы отопления и ее повреждение вследствие отключения котла (если в качестве теплоносителя не используется антифриз);
• предотвратить выход из строя комплектующих котла вследствие скачка или падения напряжения, чаще всего это электронная плата управления (автоматика). Особенно уязвимы дорогостоящие котлы со сложной автоматикой такие, как Viessmann, Vaillant, Lamborgini, Ferroli, но также это касается и котлов российского производства, например энергозависимых моделей Лемакс. В таком случае инвертор отключит внешнее питание от электросети и на определенное время обеспечит нормальные характеристики электрического тока.

Многие производители оснащают современные модели инверторов дополнительными модулями: зарядным устройством, контроллером и т.д.. Это стирает многие отличия от ИБП (источников бесперебойного питания, имеющих более широкий функционал) и вызывает путаницу. В зависимости от модели, современный инвертор может иметь даже больший функционал, чем ИБП, хотя в классическом виде преобразователь напряжения – это лишь один из элементов источника бесперебойного питания.

Поэтому выбор между приборами неоднозначный, мы рекомендуем всегда сравнивать не разницу между приборами в целом, а возможности и стоимость конкретной модели преобразователя с возможностями и стоимостью конкретной модели источника бесперебойного питания.

Но в целом главное знать, что самый простой инвертор обеспечивает более длительное питание (от 2-4 часов и более), чем самый простой ИБП (от 20 до 30 мин). При этом стоимость бюджетного преобразователя даже с учетом покупки аккумулятора в среднем в 2 раза ниже, чем стоимость бюджетного бесперебойника.

Устройство и принцип работы

Принцип действия инвертора как отдельного элемента довольно прост. Чтобы обеспечить питание работающего от переменного напряжения потребителя (котла), подключив источник постоянного тока (аккумулятор), необходимо подключить источник сначала одной полярностью, затем отключить и подключить его уже обратной полярностью. Соответственно, чтобы получить требуемую частоту 50 Гц, необходимо произвести алгоритм переключения 50 раз в секунду, что и делают современные инверторы.

Функции переключения выполняет электронная плата с набором транзисторов или тристоров, работающих в ключевом режиме. Преобразователи мощностью свыше 300 Ватт выделяют при такой работе большое количество тепловой энергии, поэтому дополнительно оснащаются системой охлаждения.

Рассмотрим принцип работы инвертора на примере схематического изображения выше. Слева изображен аккумулятор U_А с клеммами 1—2 и котел R_HL_H1 активно-индуктивного характера с клеммами 3—4. В момент времени I котел клеммами 3—4 подключается к клеммам 1—2U_А, при этом напрвление тока – от U_А к L_HR_H1. В следующий момент времени II клеммы 3—4 изменяют свое положение и направление тока меняется на противоположное относительно котла – потребителя электрической энергии.

Как грамотно выбрать и подключить генератор для газового котла

Просто и доступно о видах преобразователей напряжения

Вид инвертора – это основной критерий при выборе, с которым необходимо определиться в первую очередь. Каждый из видов обладает определенными свойствами, алгоритмом работы и характеристиками.

Off-line

Off-line инверторы также называют резервными, они имеют наиболее простую конструкцию и алгоритм работы:

1. При нормальном напряжении в электросети, инвертор бездействует, а котел работает в штатном режиме, исключительно от электросети.
2. Как только напряжение в электрической сети снижается ниже критической отметки (обычно 175-190 В) или пропадает вовсе, инвертор мгновенно переключает питание котла на подключенный к преобразователю аккумулятор. Переключение происходит незаметно, в современных моделях за 4-8 мс, чего достаточно для бесперебойной работы котлоагрегата.
3. Как только напряжение в электрической сети восстанавливается, инвертор переключает питание на основную сеть и переходит в режим ожидания.

Также большинство приборов рассчитаны и на превышение напряжения, обычно они срабатывают при значениях свыше 260-300 В. Off-line инверторы наиболее простые и недорогие, цены на них начинаются от 4 тыс. руб.

Однако их лучше не использовать, если напряжение в электросети скачет слишком часто или постоянно. При такой нестабильности преобразователь производит переключения с основного источника питания на резервный слишком часто, что приводит к очень быстрому износу аккумуляторов.

Line-interactive

Линейно-интерактивные (Line-interactive) преобразователи напряжения являются наиболее оптимальными и универсальными для современного котла отопления. Помимо преобразователя и переключающего реле, как в Off-line приборах, в линейно-интерактивных моделях используется стабилизатор напряжения.

В стандартном режиме котел все так же потребляет электроэнергию из основной сети, однако напряжение выравнивается встроенным стабилизатором, некоторые более технологичные модели оснащены дополнительными фильтрами, сглаживающими шумы, устраняющими помехи в сети и т.д. При такой работе аккумулятор используется реже, а эффективность использования электроэнергии (КПД) гораздо выше.

Линейно-интерактивные модели часто имеют встроенный аккумулятор, способный обеспечить работу котла на протяжении 20-120 минут, при этом также возможно и подключение внешних дополнительных аккумуляторов, способных продлить автономность до нескольких дней.

Line-interactive инвертора достаточно всегда будет достаточно для любого газового, твердотопливного или маломощного электрического котла. Однако недостатки у такого оборудования также есть – слабое сглаживание синусоиды при помехах, нарушение ее равномерности при глубоких просадках или перепадах (время переключения 4-6 мс не защищает слишком чувствительные модули).

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

On-line

Наиболее технологичные и дорогостоящие инверторы с двойным преобразованием. Упрощенный алгоритм работы выглядит так:

1. На входе инвертор преобразует переменное напряжение электрической сети в постоянное, величиной 12 В.
2. На выходе инвертор преобразовывает 12 V в 220 V с идеально чистой синусоидой частотой 50 Гц.

Аккумуляторы в таком устройстве выполняют роль буферной емкости, необходимой для выравнивания параметров тока. Преимуществом технологии является то, что котел не контактирует с электрической сетью напрямую и при любых параметрах тока в сети получает идеальную, чистую синусоиду, выдаваемую инвертором. Однако в виду двойного преобразования, КПД такого оборудования ниже, до 90%.

Как выбрать инвертор для котла отопления

Определившись с видом, необходимо подобрать подходящие параметры преобразователя и определиться с необходимостью дополнительных возможностей.

Критерий выбора	Оптимальные параметры	Описание
1. Минимально необходимая мощность	300-600 Ватт (от 3 кВт для электрокотлов)	Максимальная потребляемая мощность котла всегда указывается в его паспорте. Например, для газовых котлов это в среднем 130-140 Вт. Большие всего электроэнергии используется при розжиге, в этот момент потребление может вырасти еще на 100 Ватт свыше максимального. Также мы рекомендуем закладывать 25-30% запаса мощности. Итого, для газового котла нужен инвертор мощностью 300, лучше – 600 Ватт.
2. Диапазон входного напряжения	От 180-190 до 250-260 В	Диапазон входного напряжения определяет критические значения, при достижении которых преобразователь будет переключать питание на аккумуляторы. Соответственно, чем меньше отклонения от 220 В, тем безопаснее такие параметры для работы котла.
3. Амплитуда искажения синусоиды и выходного напряжения	Частота: 50 Гц +- 0,5-1% Напряжение: 220 В +-8-10%	Амплитуда отклонений на выходе определяет качество работы инвертора, встроенного стабилизатора и фильтров помех. Соответственно, чем меньше отклонение, тем более «чистым» и «безопасным» будет питание котла.
4. Коэффициент полезного действия при преобразовании	КПД – 80-90%	Указывается в технических характеристиках далеко не всегда и отображает насколько эффективно прибор использует электроэнергию.
5. Наличие дополнительных защит	Защита от перегрузки Защита от всплесков напряжения Защита от молнии Фильтрация	Базовой и необходимой считается защита от перегрузки, которая реализована во всех современных инверторах, дополнительные защиты повышают безопасность и расширяют возможности, но и повышают стоимость прибора.

Также стоит обратить внимание на наличие встроенного аккумулятора и возможность подключения внешних источников питания (также их количество). Некоторые инверторы имеют возможность подключения солнечных панелей с напряжением 12 или 24 В.

Лучшие известные производители и модели: характеристики и цены

CyberPower SMP550EI

Один из наиболее распространенных и известных, проверенных производителей. Модель SMP550EI является одной из лучших в соотношении «цена-качество», представляет собой резервный инвертор с оптимальными для отопительного котла параметрами, необходимым минимумом защит. Имеется встроенный аккумулятор, возможность подключения внешних. Согласно отзывам покупателей работает практически бесшумно. Также отличается приятным дизайном.

Стоимость: 6 200-7 900 руб.

Exmork NB-Y300W LCD DC12V

Линейно-интерактивная модель российского производства, совмещающая в себе достаточной широкий функционал и оптимальные параметры за крайне доступную цену. Встроенный стабилизатор подразумевает чистый, хотя и не идеальный в сравнение с on-line моделями синус. Оснащен зарядным устройством. Отличается наличием большого количества защит: от перегрузки, короткого замыкания, перенапряжения, низкого напряжения, избыточного нагрева и т.д. Имеются версии мощностью 300, 600, 800 и 1000 Ватт

Стоимость: 6 100-6 500 руб.

POWERMAN ONLINE 1000

On-line преобразователь напряжения, один из лучших инверторов для котла отопления. Форма выходного напряжения – всегда чистая синусоидальная, не зависящая от параметров электросети. Имеются два встроенных аккумулятора по 9 Ач. Также отличается очень большим диапазоном работы – 115-295 В, поэтому отлично подходит в случаях, если частный дом расположен в проселочной местности с очень слабой и нестабильной, часто перегруженной подстанцией.

Единственные недостатки – высокий уровень шума (около 45 дБ) и отсутствие моделей мощностью менее 900 Ватт, но инвертор даже такой мощности стоит довольно недорого как для On-line вида.

Стоимость: 12 900-15 500 руб.

СибКонтакт ИС2-12-300

Недорогой и очень простой, но надежный и проверенный off-line инвертор российского производства. Отличается хорошими параметрами и возможностью кратковременного двойного форсирования по мощности, отдаваемой в нагрузку. Это подразумевает возможность подключать к прибору устройства, потребляющие на этапе включения мощность, которая превышает номинальную потребляемую мощность устройства. Т.е. – идеальное свойство для котлов, потребляющих при включении в среднем на 100 Ватт свыше номинала, даже самой недорогой модели Вт будет достаточно для любой системы отопления с одним насосом.

Также за такую сумму имеется немало встроенных защит: от короткого замыкания, перегрузки, перегрева, повышения напряжения, защита аккумулятора от полной разрядки.

Стоимость: 3 900-5 000 руб.

Цены: итоговая таблица

Модель	Вид	Доступные номинальные мощности, Вт	Диапазон входного напряжения, В	Цена, руб.
CyberPower SMP550EI	Off-line	200, 300, 375	Расширенный: 100-280 Обычный: 190-260	6 200-7 900
Exmork NB-Y300W LCD DC12V	Line-interactive	300, 600, 800, 1000	140-280	6 100-6 500
POWERMAN ONLINE 1000	On-Line	900, 1800, 2700	115-295	12 900-15 500
СибКонтакт ИС2-12-300	Off-line	300	220-300	3 900-5 000

<index>

Использование электричества для нагрева помещений в холодное время года является достаточно эффективным и удобным вариантом – ведь этот энергоноситель имеется практически в каждом доме, квартире и даже производственной постройке. Вместе с тем, работа системы отопления на одной только электроэнергии обойдется дороже, чем стоимость использования любого другого оборудования. Именно для этого и были созданы инверторные котлы, имеющие сравнительно высокий КПД и минимальные тепловые потери при всех преимуществах электрических устройств.

Принцип действия

Модели, работающие на электричестве, передают энергию при помощи ТЭНов, для которых необходима и отдельная область для нагрева теплоносителя, и защита нагревающего элемента от воздействия коррозии. В то же время принцип работы инверторных котлов основан на явлении электромагнитной индукции.

Постоянный ток из сети преобразуется в переменный. Полученное в результате этого магнитное поле генерирует индукционный ток. А прибором, который позволяет все это осуществить, как раз и является инвертор, способный работать и от сети, и от аккумулятора (только для маломощных моделей).

Конструкция котла

Инверторный котел состоит из двух основных частей: магнитного контура и теплообменника. В задачи контура входит создание переменного магнитного поля.

Теплообменник нужен для передачи энергии от индукционного тока теплоносителю, увеличивая температуру последнего до уровня, необходимого для эффективного отопления.

Особенности оборудования

У инверторного котла, как и у каждого вида отопительных приборов, имеются свои плюсы. Благодаря этому оборудование пользуется достаточной популярностью среди потребителей и постепенно применяется все чаще. При этом, естественно, не обойтись и без минусов, хотя у таких котлов они не очень существенны.

Преимущества инверторного котла

Главными достоинствами такого устройства можно назвать:

• отсутствие нагревательных элементов, благодаря чему его характеристики выше, чем у электрокотлов;
• невысокую инерционность нагрева, что позволяет быстрее нагреть отапливаемое помещение, чем это способны сделать модели с ТЭНами;
• невысокие требования к качеству воды. Из-за того, что нагревательный элемент, то есть обмотка, не соприкасается с водой, химический состав теплоносителя важен лишь для трубопроводов и радиаторов;
• отсутствие необходимости в каких-либо разрешениях на установку, а также в отдельном помещении для монтажа.

Недостатки устройства

Любой технике не обойтись без недостатков. И у инверторного котла они следующие:

• сравнительно высокая стоимость покупки и не слишком широкий ассортимент;
• большие габариты и вес, не дающие возможности размещать инверторные устройства на стенах, что позволяло бы сэкономить больше пространства;
• сложная система управления оборудования при помощи электроники (именно ее наличие влияет и на цену).

Монтаж системы отопления

Перед тем, как начинать установку инверторной отопительной системы в здании, необходимо определить, какое именно оборудование для этого понадобится. Мощность изделия выбирают в зависимости от площади отапливаемых помещений с учетом теплопотерь и небольшого запаса.

Ориентировочно считается, что 1 кВт производительности нагревательного оборудования достаточно для обеспечения нормальных микроклиматических условий на территории 8–10 кв. м.

Для помещений с нестандартной высотой, например, производственных цехов, киловатта хватит на обогрев 2 кубометров воздуха.

Особенности в зависимости от типа оборудования

По рассчитанной мощности котла выбирают вид необходимой для его подключения электросети, которая может быть одно- и трехфазной. Первая подходит для оборудования мощностью до 10–12 кВт, чаще всего применяющегося для отопления дач или небольших частных домов. Трехфазная рассчитана на инверторные устройства производительностью выше 6 кВт.

При этом котлы мощностью от 6 до 12 кВт могут подключаться к сети с напряжением и 220, и 380 Вольт. Такое оборудование разрешается использовать без создания дополнительного контура.

Кроме того, выбирая инверторный котел для производственных помещений большого размера, предпочитают промышленное оборудование, имеющее увеличенные габариты, большие теплообменники и сложную систему преобразования тока. В то время как для домашнего использования понадобится бытовая модель, сравнительно компактная и дешевая.

Что учесть при установке?

Использование котлов инверторного типа позволяется и в самотечных, и в напорных системах отопления. С учетом того, что скорость нагрева теплоносителя большая, рекомендуется устанавливать в системе устройство для дозирования подачи воды из устройства в общую систему труб. Таким образом снижается потребность в новой нагретой жидкости и увеличивается эффективность прибора.

Перед началом монтажа стоит выяснить, достаточно ли будет параметров существующей электропроводки для работы нового оборудования. При необходимости провода заменяют другими, с большим сечением. Если же необходима трехфазная сеть, прокладываются дополнительные кабели отдельно от общей сети электроснабжения. Кроме того, для оборудования необходим специальный защитный блок, автоматически отключающий питание при резких перепадах напряжения в сети.

Устраивая инверторное отопление, следует не забыть:

• предусмотреть монтаж в системе специального воздуховыпускного клапана;
• об установке расширительного бака, необходимого для компенсации теплового расширения жидкости, а также циркуляционного насоса (если, конечно, система не является безнапорной);
• о расположении котла на определенном расстоянии от предметов мебели и других вещей;
• заземлить оборудование.

Также рекомендуется укомплектовать котел таким устройством для дистанционного управления, как электронный программатор или даже GSM-модуль. С их помощью можно обеспечить достаточно удобное отопление, например, загородного дома, посещаемого не ежедневно, а только на выходных.

</index>

Гляньте это:

Как можно произвести отопление цеха своими рукамиПостройка газогенераторного котла своими рукамиРейтинги производителей газовых котловОсобенности котлов Конорд

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

04.10.2019,

Осенняя погода — самая непредсказуемая. То внезапно появляются заморозки по ночам, то после +3 градусов Цельсия температура растет в несколько раз, а потом шкала термометра снова опускается и едва поднимается выше нуля. Из-за таких «качелей» коммунальщики не особо торопятся включать отопление в домах и квартирах: зачем, если погода меняется каждый день? Вот только эти холодные дни нужно как-то продержаться, да и заболеть никому не хочется.

Инверторные конвекторы способны добиться экономии электроэнергии до 70%

Многие спасаются электрическими конвекторами. Действительно, это одно из самых простых и доступных решений (ну, кроме звонков в коммунальную службу, где вам начнут петь песню про «нормативы»). Электрические конвекторы бывают разные — обычные и инверторные. Посмотрим, чем они отличаются.

Отличия обычного электрического конвектора от инверторного

Обычным электрическим конвектором (в народе их называют просто «обогреватели») наверняка хоть раз пользовался каждый. Принцип его работы такой: при достижении заданной температуры воздуха термостат выключает нагревательный элемент, а когда становится холоднее — снова включает. Причем неважно, механическое управление или электронное, просто в первом случае у вас будет олдскульная «крутилка», а во втором — красивый дисплей с указанием температуры и кнопки. Вот только такой режим работы нельзя назвать энергоэффективным: по сути, обычный конвектор функционирует по принципу включения/выключения.

Инверторные конвекторы работают иначе. Как только устройство нагревает помещение до заданной температуры, его «мозги» дают команду уменьшить мощность обогрева. Конвектор не отключает обогрев, вместо этого он начинает снижать интенсивность работы нагревательного элемента. Последний продолжает работать только на поддержание желаемой температуры, поэтому инверторный конвектор потребляет меньше энергии.

Разница между электрическим и инвенторным конвектором

Эффект усиливается за счет высокой чувствительности термостата, позволяющей стабильно держать заданную температуру с точностью 0,1 градуса Цельсия.

Почему инверторный конвектор дороже обычного

Ответ кроется в устройстве такого конвектора. Помимо отопительного модуля, в нем установлен инверторный блок управления. Впрочем, за отопительный сезон разницу в цене можно отбить за счет меньшего потребления электроэнергии. Например, установка такого конвектора будет очень выгодной в загородном доме, где нет возможности провести газовое отопление.

Как подобрать мощность конвектора

Также это дешевле, чем проводить отопление с помощью электрокотла, для чего нужно установить котельную, трубы развести по дому и поставить радиаторы; для работы инверторного конвектора требуется только обычная розетка.

Можно закрепить конвектор на стену — выглядит стильно в любом интерьере

Производители инверторных конвекторов

Первые в мире электрические конвекторы с технологией digital INVERTER показала компания Ballu, которая специализируется на разработке и производстве различного климатического оборудования. Ее инверторные конвекторы способны добиться экономии электроэнергии до 70% в сравнении с обычными конвекторами, имеющими механический термостат.

Помимо лучшей энергоэффективности, конвекторы Ballu могут похвастаться увеличенным ресурсом работы (в два раза) и стабильностью поддерживаемой с максимальной точностью температуры. И это при снижении нагрузки на электросеть.

Конвекторы Ballu отличаются мощностью и площадью нагрева

Данные отопительные модули объединены в группу EVOLUTION TRANSFORMER SYSTEM — их отличает монолитный нагревательный элемент HEDGEHOG, имеющий срок службы 25 лет. Его поверхность ребристая, за счет чего площадь теплоотдачи металла увеличена на 20%, что дает более высокую производительность и более быстрый обогрев.

Так выглядит нагревательный элемент

А специальная трапециевидная форма корпуса помогает воздуху равномерно распределяться внутри конвекционной камеры, быстрее прогревая помещение.

Как управлять конвектором со смартфона

Это один из плюсов современных отопительных приборов. Если подключить к блоку управления Transformer digital INVERTER cъемный модуль SMART WI-FI, можно управлять конвектором через фирменное мобильное приложение BALLU HOME из любой точки мира. Причем, можно объединить несколько приборов дома в единую интеллектуальную климатическую систему, сгруппировать устройства по зонам и контролировать работу каждого конвектора в отдельности. Захотели — прогрели дом до нужной температуры, пока возвращаетесь с работы.

Мобильное приложение Ballu

Есть дистанционное управление любым количеством электрических конвекторов без ограничений, объединение устройств по зонам/помещениям и программирование режимов работы 24/7.

Вообще, EVOLUTION TRANSFORMER SYSTEM подразумевает 40 вариантов комплектаций — от типов отопительных модулей до типов блоков управления и вариантов установки обогревателя.

Хватит мерзнуть!

Сейчас, пожалуй, самое время позаботиться о покупке конвектора, и, как мы увидели, инверторные решения здесь являются самыми оптимальными. Абсолютная безопасность конвекторов Ballu подтверждена сертификатами МЧС, к тому же производитель дает гарантию 5 лет на свои отопительные приборы. Так что дома можно настроить собственную погоду, даже если за окном вовсю бушуют осенние дожди.

Используемые источники:

• https://ventilsystem.ru/klimaticheskaya-texnika/obogrevateli/invertornye.html
• https://www.syl.ru/article/300305/invertornyie-obogrevateli-dlya-doma-plyusyi-minusyi-i-otzyivyi-o-luchshih-modelyah
• https://gradusplus.com/kotly/invertor-dlya-kotla-otopleniya/
• https://x-teplo.ru/otoplenie/kotly/invertornye.html
• https://hi-news.ru/gadgets/chem-otlichaetsya-obychnyj-elektricheskij-konvektor-ot-invertornogo.html
