Принцип работы и устройство типовой насосной станции водоснабжения

Поверьте, частный дом можно обустроить с настолько высоким уровнем комфорта, что проживать в нем станет гораздо удобнее, чем в городской квартире. Во всяком случае, водопроводом можно пользоваться с не меньшим удобством. Точно так же для получения воды нужно будет всего лишь открыть кран, что пока не очень совместимо с загородной инфраструктурой, согласны?

А ведь это вовсе не «радужная» мечта. Для осуществления задумки в схему водоснабжения достаточно включить насосную станцию. Она переделает за хозяев колоссальный объем нелегкой физической работы. Правда для ее грамотного подключения и эксплуатации надо хорошо знать устройство оборудования.

Мы предлагаем вам ценную информацию о специфике использования означенной техники. Наша статья поможет понять принцип работы насосной станции и ознакомит с правилами установки. Представленные нами сведения дополнены предельно понятными схемами, фото-подборками и видео-руководствами.

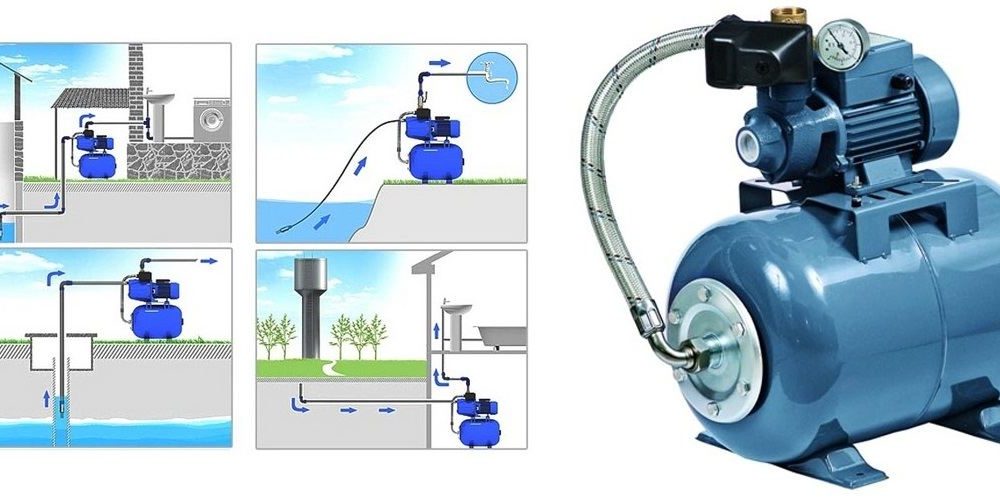

Устройство станции подачи воды

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования.

Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании.

Основные рабочие составляющие

По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

Галерея изображенийНасосная станция представляет собой комплекс оборудования, включающий гидробак, реле давления, манометр и непосредственно поверхностный электрический насос. Если есть вероятность работы агрегата в состоянии “сухого хода” рекомендуется покупать насосы-автоматы, оборудованные контроллером потока и блоком автоматики (+)

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Чем больше емкость бака гидроаккумулятора, тем реже двигателю насоса придется включаться на работу и меньше будет его износ (+)

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Работа и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока.

Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Галерея изображенийВ гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.

По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч)

Работает автоматическая насосная станция в два цикла:

1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Галерея изображенийНасосные станции, полностью подготовленные к работе на предприятии-изготовителе, необходимо лишь подсоединить к соответствующим трубопроводам и электропитанию (+)

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Внутреннему эжектору не страшны воздушные пробки. Они вначале прокачивают воздух без каких-либо негативных последствий для себя, а потом начинают уже нагнетать в систему саму воду из скважины.

Главный недостаток станций с внутренним эжектором – это высокий уровень шума при работе. Если эти модели насосного оборудования для автономного водоснабжения планируются к установке в честном доме, то делать это рекомендуется только в подсобных помещениях с хорошей звукоизоляцией.

Использование выносного эжектора позволяет забирать воду с глубин до 50-ти метров. Эти насосы более экономичны, но имеют низкий КПД (не более 40%). Зато они издают гораздо меньше шума, нежели аналоги с встроенным эжектором.

Выбор типа насосного агрегата для станции зависит от качественных характеристик планируемой к перекачке среды:

Галерея изображенийТеплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.

Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:

Галерея изображенийРегулирование давления в воздушной части гидроаккумулятора производится через золотник путем стравливания лишнего воздуха либо его подкачки автомобильным насосом

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

Ниппель для подкачки воздуха чаще всего располагается с обратной от ввода воды стороны бака, но возможны и варианты сбоку

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

Достоинства насосного агрегата с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще.

Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

Гидронасос устанавливаемой в подвале насосной станции работает на всасывание, что позволяет ее использовать только при неглубоких водоносных слоях или со скважинами с естественным подпором воды

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидроударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Выводы и полезное видео по теме

Ролик #1. С каких глубин насосное оборудование способно поднять воду:

Ролик #2. Как самому собрать насосную станцию из бытового центробежного насоса:

Ролик #3. Все о принципе работы гидроаккумулятора, идущего в составе насосной станции:

Автоматические автономные системы водоснабжения дают возможность при проживании в загородном доме не утруждать себя переноской воды в ведрах. Благодаря простому устройству насосные станции несложны в монтаже и обслуживании.

С их установкой способен справиться практически любой. Благо, количество конфигураций насосного оборудования различного типа с гидроаккумуляторами существует немало, для каждого коттеджа можно подобрать оптимальное решение.

Хотите поделиться собственным опытом по использованию насосной станции, появились вопросы или обнаружили недоработки в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Типы гидроаккумуляторов

1. Закрытый.
2. Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.

Составляющие элементы

Принцип работы насосной станции с гидроаккумулятором или же без него заключается в наличии двух самых главных элементов системы – накопительного бака и самого насоса. В свою очередь накопители разделяются на два типа: бак и аккумулятор. Причем и тот, и другой отлично подходит для домашнего водопровода. Насосы же разделяются в данном случае на три вида:

• оснащенные встроенным эжектором;
• оснащенные выносным эжектором;
• без эжектора.

Кроме этого, в устройство насосной станции для домашнего пользования, равно как и для производственных нужд, входит еще и связующее звено, посредством которого осуществляется регулировка работы механизма и процесс заполнения бака. Речь идет об управляющем элементе, в качестве которого выступает либо поплавковый клапан, либо датчик давления.

Автоматическая насосная система Джилекс Джамбо 50/28 имеет небольшую мощность 0.5 кВт, она отлично справится с перекачкой воды из источника глубиной до 9 м

Корпус насоса изготовлен из чугуна, а гидробак объемом 18 литров выполнен из окрашенной стали. Станция обеспечивает подъем воды до 28 метров. Ее производительности 3 м3/час вполне достаточно для полива огорода и обеспечения водой дачного дома.

Важные моменты в обслуживании и эксплуатации

Основные принципы эксплуатации системы позволяют продлить срок её службы и избежать сложных ремонтов. Сводятся они к следующему:

• Помещение, кессон и трубопровод до насоса и после него нужно утеплить, иначе вода зимой будет замерзать в системе.
• Если проживание в доме зимой не предполагается, воду из гидробака и трубопровода нужно слить до наступления морозов.
• Регулярно (раз в месяц и после каждой консервации системы) нужно проверять корректность работы реле давления.
• Важно регулярно чистить фильтры грубой очистки. Частота операции зависит от степени загрязненности воды в источнике.

Если фильтр забьется, это приведет к работе насоса вхолостую, оборудование может сгореть.

Необходимо придерживаться следующих правил и рекомендаций по эксплуатации установки:

1. Один раз в 30 дней проверять давление в системе.
2. Проверять давление перед запуском после длительной паузы.
3. Периодически чистить фильтр грубой очистки, опущенный непосредственно в источник.
4. Система должна быть установлена в сухом и теплом месте, защищенном от мороза и влаги.
5. Проложенный трубопровод должен быть утеплен и защищен от промерзания.
6. Если установка не будет эксплуатироваться в зимнее время, то с системы следует полностью слить воду.

Как устроена насосная станция?

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

• вода идет самотеком, поэтому низкий напор;
• большие габариты;
• сложность монтажа;
• бак должен быть установлен выше уровня самой станции;
• если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

• насосным агрегатом;
• мембранным напорным баком, ограничивающим число запуска насоса;
• реле давления;
• манометром;
• кабелем;
• разъемом для подключения;
• клеммами для заземления.

Популярные модели

Теперь предлагаем вам ознакомиться со списком того, какая система лучше. Сравним несколько агрегатов по параметрам и разных ценовых категорий. Это поможет подобрать устройство для дачи.

Производитель	Описание
Quattro Elementi Automatico 801	От 6 тыс. рублей. Китайский производитель. При низкой стоимости наблюдается солидный срок работы. В комплектации идут обратный клапан, фильтр и т. п. Еще установка укомплектовывается автоматикой, получив идеальный агрегат. Производительность – 3,2 м3/час
GARDENA 3000/4	От 10 тыс. рублей. Отличается бесшумным процессом работы, малым весом и качественным корпусом. Среди минусов – пластиковый тройник, установленный внутри помпы. Частенько он ломается. Выходные/входные патрубки имеют слабую резьбу. Производительность – 2,8 м3/час
ДЖИЛЕКС Водомет ПРОФ 55/90 Дом	Стоимость от 25 тыс. Прост при монтаже. Явный минус – маленький ресурс при регулярной эксплуатации, около четырех лет. Производительность – 3,3 м3/час
Wilo HMP 603 1	Стоимость от 30 тыс. Высокая цена полностью оправдывается отличным качеством установки. Дополнительно следует приобрести реле сухого хода. В остальном отличный вариант. Производительность – 8,1 м3/час
ESPA Aquabox 350 TP 15 4 M	Стоимость от 80 тыс. рублей. Обеспечивает равномерную и стабильную подачу воды. Автоматика повышает комфорт эксплуатации. Цена полностью окупается ее техническими характеристиками. Производительность – 3,6 м3/час

Выводы и полезное видео по теме

В обзоре приведен далеко не полный перечень эффективного и недорогого оборудования для организации водоснабжения дачного участка.

https://www.youtube.com/watch?v=4HTzY8JTz1c

Существует еще достаточно много качественных и доступных по цене насосных станций как отечественного, так и зарубежного производства. Но в любом случае при выборе конкретной модели, необходимо исходить из своих потребностей и характеристик источника водозабора.

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Содержание

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Подключение насосной станции к источнику водоснабжения можно произвести своими руками. Но, в то же время, подключение станции к водопроводу должно производиться с соблюдением всех технических нюансов. Прежде всего, требуется правильно составить схему установки водоподающей аппаратуры, а затем правильно подключить её к водопроводной системе.

Содержание статьи

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

• Подача воды из источника водоснабжения во внутридомовую сеть.
• Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

• Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
• Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
• Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
• Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
• Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Основные схемы установки и подключения

При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме.

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении – в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.

Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.

Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.

После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.

Далее прокладываем трубопроводы:

• Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
• Внешний, соединяющий станцию или бак-наполнитель с источником воды.

Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.

Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.

Сборка водозаборного узла

Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.

На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.

Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.

Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.

Монтаж поверхностных элементов станции

Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.

Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.

Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.

Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.

Первый запуск станции

Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.

Далее следует проверить давление в половине гидроаккумуляторного бака, заполненной воздухом. Этот показатель при запуске ниже давления, нужного для включения насоса примерно на 10%.

Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:

• Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
• Для 30-50л – 1,8 бар.
• От 50 до 100л – чуть ниже 2 бар.

Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.

После этого пробку закручивают обратно, и производят такую последовательность действий:

1. Подключают насос к электропитанию.
2. Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
3. После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
4. Когда вода не пошла, устройство выключают, и добавляют ещё воды.
5. После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Установить насосную станцию вполне по силам обычному домашнему мастеру. Для этого понадобится лишь умение держать в руках простейшие слесарные инструменты – гаечный ключ, отвёртку, пассатижи. Естественно, не лишним будет некоторый сантехнический опыт и смекалка. Наглядно ознакомиться с процедурой монтажа насосной станции можно в представленном ниже видео.

Используемые источники:

• https://sovet-ingenera.com/vodosnab/nasosy/princip-raboty-nasosnoj-stancii.html
• https://rys-les.ru/nasosnaya-stantsiya-pesok/
• https://udobnovdome.ru/nakopitelnyj-bak-dlya-vodosnabzheniya/
• https://vodatyt.ru/nasosnaya-stanciya/podklyuchenie.html
