Принцип монтажа теплого пола в стяжку: этапы и рекомендации

Теплые полы все чаще появляются в жилых домах и квартирах, заменяя собой традиционное отопление радиаторами, становясь «классикой». Производители стремятся выпускать все более новые и актуальные элементы для полового пирога, необходимые при обустройстве этого метода отопления. Не все потребители разбираются, какие именно существуют комплектующие и для чего они применяются. Так, обогреватели и теплоносители могут быть разных видов, но все равно необходимо разбираться в вопросе. В данной статье рассмотрим, как делается электрический теплый пол в квартире под стяжку.

Ключевые достоинства

Система с каждым годом становится все более популярной, что обуславливается большим количеством положительных качеств:

• Можно использовать не только дома, но и в офисных помещениях;
• Подходит для любого напольного покрытия, будь-то кафель, ламинат, линолеум или прочее;
• Элементы системы скрыты от глаз, что сохраняет внешний вид интерьера;
• Терморегулятор, поставляемый в комплекте, позволяет тонко настроить температурный режим системы. При необходимости, задается время активации и деактивации;
• Используется как основное или вспомогательное отопление;
• С легкостью укладывается под плитку или паркет, причем особых навыков и инструментов для работы не требуется;
• Если правильно эксплуатировать систему, она прослужит долгие годы;
• Поверхность равномерно прогревается по всей своей площади;
• Если что-то сломается, ко всем элементам имеется быстрый доступ;
• Чтобы система исправно функционировала, не нужно приобретать вспомогательное оборудование (например, водяной теплый пол требует наличия электрического котла);
• Нагревательный элемент греется до безопасных температур;
• В комнате с теплым полом не будет греться воздух (микроклимат оптимизируется);
• Возможность экономии на отоплении до 30% (если используется как дополнительный источник тепла).

Конечно, есть и минусы: дороговизна системы, увеличенное потребление электроэнергии, возможность рассыхания напольного покрытия (из древесины), электромагнитное излучение. Но, если подойти к реализации с умом, все эти недостатки легко нивелируются.

Формирование правильного пирога

Следует оговориться, что под словом «стяжка» понимается бетонный слой. Обустройство выполняется двумя методиками:

• С применением цементно-песчаной смеси М150 или другой аналогичной, в которую добавляется ПВА-клей в следующих пропорциях — 1кг = 1 мешок;
• Второй способ — использование готовых специально произведенных под описываемую систему смесей, которые в большом разнообразии встречаются в строительных магазинах.

Как правило, систему монтируют прямиком на старое покрытие, но сверху укладывают теплоизолятор – фольгированная пробка или пенофлон. Теплоизолирующий слой обязательно должен присутствовать при установке теплого пола, причем неважно, каким он будет, водяным или же электрическим. Вариантов укладки бывает два:

• Вертикальная — вдоль стен у основания пола. Теплоизоляционным материалом здесь может служить особая демпферная лента или листы полистирола (шириной — 15–20 см, толщиной — 1 см);
• Горизонтальная — поверх бетонного основания, рядом с вертикальной изоляцией. Материал теплоизоляции подбирается толщиной от 2 см, стойкий к температурным воздействиям и достаточно прочный.

Система, при желании, прокладывается в ванной или любой другой комнате с повышенным уровнем влаги. Но в таком случае потребуется укладка дополнительного гидроизоляционного слоя поверх теплоизоляции. Это нужно, чтобы влага не проникала в нижнюю часть пола. В особенности актуально для квартир, что предотвратит возможные проблемы с соседями.

Далее устанавливаются нагревательные маты, кабели или другие выбранные системы. Финишные работы — обустройство бетонной стяжки. На выходе имеется готовый «пирог», где бетон укладывается поверх сравнительно мягкого материала.

Конечно, такая конструкция не может получиться достаточно прочной. Поэтому на каждый квадратный метр площади теплоизоляции проделывают отверстие. Еще один нюанс — вдоль всего периметра пола оставляется 10–15 см свободного места. Делается это, чтобы верхняя стяжка уперлась в нижнюю, что удобно, если работы проводятся в стесненных условиях. К слову, теплоизоляция, включенная в систему, выполняет роль звукоизоляции.

Сама система может разниться по функциональности и особенностям, но рекомендуемая толщина стяжки для электрического теплого пола — 3–5 см. Этого хватит, чтобы система не только быстро, но и эффективно прогрелась после того, как ее запустить (теплые участки не будут чередоваться с холодными).

Важно! Если в связи с обстоятельствами приходится обустраивать стяжку толщиной меньше 3 см, в раствор дополнительно добавляется универсальный пластификатор. На 100 кг сухой смеси добавляется 1 литр вещества. В качестве альтернативы применяются также самовыравнивающиеся смеси. Как результат стяжка становится более упругой.

Методы стяжки

Классический вариант — используется состав из цемента и песка, но для теплого пола отлично подходят и прочие виды стяжки, где каждая имеет свои особенности:

• Мокрая стяжка. Для замеса используют цемент, пластификатор и песок. Требуется добавление фиброволокна, которое защитит поверхность от возможных трещин и деформаций во время застывания. Главное достоинство раствора в том, что он легко делается собственноручно, да и компоненты имеют доступную стоимость. Но у метода есть и слабые стороны — пол будет высыхать в течении 28 дней, могут появиться трещины, а основание не получится сделать идеально ровным;
• Полусухая стяжка. В процессе изготовления в смесь добавляется вода. Лучше всего взять готовый состав, но при желании сделать его можно самому. Ключевое достоинство — когда пол сохнет, на нем не остается трещин и его не нужно выравнивать;
• Сухая стяжка. У каждого производителя состава своя рецептура, но, как правило, актуально использование мелкого перлитового или кварцевого песка, мелкозернистого шлака и так далее. Метод имеет следующие положительные стороны: быстро монтируется и высыхает. Последующие работы проводятся через 12 часов после монтажа.

Обустраивая стяжку, следует быть предельно аккуратным, чтобы не испортить проложенные кабели. Если случайно разорвать защитную изоляцию или токопроводящую жилу в момент заливки, система попросту может не работать.

Особенности армирования стяжки

Для грамотной установки нагревающих кабелей необходимо убедиться, что пол во время сушки не станет трескаться. При образовании трещин появляются так называемые холодные зоны, из-за чего тепло неравномерно распределяется по основанию.

На данный момент существует несколько вариантов армирования:

• Присадки. Приготавливая раствор, следует не забывать о фиброволокне — специальной добавке, в основе которой лежит полипропилен. Фиброволокно улучшает технические характеристики стяжки: стойкость к растеканию, образованию трещин и различным повреждениям. Одновременно с этим материал увеличивает показатели морозостойкости и огнеупорности;
• Армирующая сетка. Специальная пластиковая сетка встречается в различных рекомендациях установки системы. Производители комплектуют их особыми подставками, позволяющими поднять сетку над полом.

При обустройстве теплого пола в больших помещениях есть вероятность образования трещин по той причине, что не были предусмотрены компенсационные карманы. Процедура обязательно требует использования компенсирующей демпферной ленты.

Монтаж теплого пола

Следом, как будет проложена теплоизоляция, устанавливается температурный датчик и термостат. Это позволит контролировать и управлять системой. Термостат — обычный регулятор (бывает механическим и электронным), дающий возможность выставить нужную температуру и время, когда система будет включаться/выключаться. Он устанавливается в стене поблизости с розетками.

Температурный датчик устанавливается в сам пол. Следует создать характерную штробу в стене от термостата и строго вертикально направить ее к перекрытию. Сам датчик помещают в гофрированную трубу и подводят к месту, где будет контролироваться температура пола. Как правило, это место — середина между двумя витками кабеля. Гофра требуется не только в качестве защиты, но и для постоянного доступа к датчику. Ту часть гофры, которая монтируется в стяжку, желательно залить герметиком, чтобы раствор случайно не попал внутрь.

Прежде чем укладывать сам провод, замеряется его сопротивление. Важно, чтобы величина не была больше или меньше чем на 10% чем указано паспорте. Для измерения используется такой прибор как мультиметр, также необходимый для определения фазы (это если кабели не маркированные). Убедившись, что сопротивление имеет оптимальный уровень, начинают монтаж кабелей.

После полной подготовки поверхности крепят непосредственно нагревательный элемент. Если применяются кабели, пригодится особая лента для монтажа. Дополнительной мерой послужат хомуты из пластика, благодаря которым процедура становится быстрой и простой. Важно, чтобы витками кабеля было одинаковое расстояние, что требуется для равномерного прогрева поверхности. При установке нагревательных матов расстояние соблюсти проще, а сама процедура сводится к правильному их настилу.

После укладки электрического теплого пола следует замерить сопротивление. Прибор обязательно должен показывать то же значение, что и до монтажных работ.

Перед заливкой стяжки выставляются ориентиры (маячки), благодаря которым слой получится максимально ровным. Леска натягивается на 10 см от стены до ближайшей параллельной планки. Толщина стяжки под теплый пол электрический равняется 3–5 см, если больше, то процедуру заливки разбивают на два этапа. Сперва заливают 3 см, после высыхания — остальное. Чтобы поверхность высохла равномерно, не допускается попадание солнечных лучей в помещение, а тем более активация теплого пола (якобы быстрее высохнет).

В случае с мокрой стяжкой активировать пол можно лишь спустя месяц. В иных случаях процедура занимает от 4 до 7 дней.

Особенность пола без стяжки

Отталкиваясь от практики, электрический теплый пол без стяжки — это реально. Устанавливая кабель, в основании делаются канавки глубиной до 2 см, куда будут стелиться провода. Все, что потребуется — заливка раствора, в составе которого числится фиброволокно или установка плиточного пола.

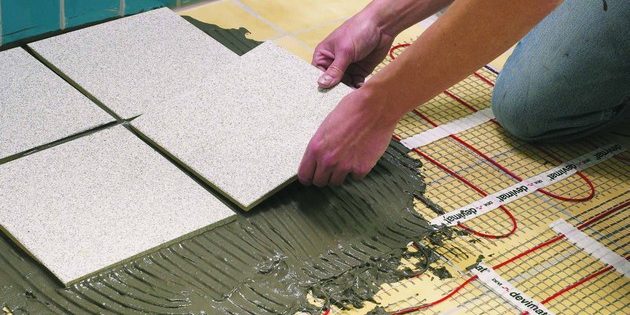

Элементы нагрева не требуют стяжки, если работа проводится с применением специальных матов или инфракрасных планок. Это наиболее простой вариант, вплоть до обычной укладки материала и подключения системы в розетку. Конечно, процедура несколько сложнее, но все же проще, если сравнивать с обустройством стяжки.

Заключение

Электрический теплый пол — то, благодаря чему в помещении всегда сохраняется тепло, а интерьер не обременяется другими отопительными системами (радиаторы). Конечно, обустройство потребует не только материальных финансов, но и некоторых знаний. Придерживаясь вышеописанных правил и советов можно без особых усилий обустроить в своем загородном доме или квартире комфортное помещение. Кроме того, способ является в перспективе экономным, так как позволяет регулировать теплообмен.

Видео по теме

<center></center>

Хорошая реклама

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж. Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Сухие смеси для выравнивания пола

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Минимальная толщина стяжки под электрический теплый пол равна 4.5-8 см (водяные системы от 10 см), согласно рекомендациям многих производителей. Но они рассчитывают параметр исходя из идеальных условий монтажа. В реальности же на высоту слоя стяжки влияет целый ряд условий:

• Качество основания. Если это грунт, тогда высота слоя не может быть меньше 10 см. Если основание — плиты перекрытия, тогда параметр может варьировать от 3 см до 6-9 см (высота определяется степенью дефектов плиты);
• Вид электрического пола. Кабель укладывается в более толстый слой стяжки — не менее 3-4 см. Это гарантирует безопасную эксплуатацию системы. Термоматы и пленочный пол нуждаются лишь в легкой фиксации, поэтому стяжка под теплый пол этого класса должна быть не более 3 см (при условии ровной поверхности ее и вовсе не выполняют);
• Материал для заливки. Смеси из песка и цемента заливают толщиной от 4 см. Самовыравнивающие нивелирующие — 2-2.5 см.

Грамотная укладка теплого пола в стяжку требует соблюдения основного правила — основание, на которое монтируют систему должно быть на 100% ровным. Иначе добиться равномерного нагрева воздушных масс снизу помещения и предупредить перегрев, разрыв кабеля не получиться. Поэтому расчет толщины стяжки проводят из учета качества поверхности основания и используемых материалов. В сумме высота напольного пирога для электропола может варьировать от 4.5 до 8 см при дефектах основания.

Составляющие напольного пирога под электрический теплый пол

Укладывают электрический теплый пол в стяжку в четыре этапа:

• Черновая заливка.

Она служит для полного выравнивания основания. Поскольку это самый нижний слой напольного пирога, нужно дождаться его полного застывания. При использовании цементно-песчаных или бетонных смесей период отвердения слоя составит 28 дней.

• Укладка теплоизолятора.

В большинстве случаев производители теплого пола под бетонную стяжку рекомендуют теплоизоляционный материал. Рекомендациям стоит последовать. Наличие изолятора обязательно. В его качестве может выступать подложка из пробки, пенофлоном, полипропилен, лавсановое металлизированное полотно и др. Выбор материала зависит от типа системы нагрева воздушных масс. Если это электрические системы практичнее выбрать алюминиевую фольгу толщиной 300 мкм с защитным слоем. В случае водяной системы больше подойдет пенополистирол.

Согласно технологии укладки теплого пола под стяжку, теплоизолятор не позволит бесполезно тратить электроэнергию на обогрев нижних этажей и фундамента. Его расстилают на чистое основание без мусора и включений пыли. Поэтому монтаж теплых водяных и электрических полов обязательно выполняют уже после штукатурки стен и потолка. Фиксация полос изолятора выполняется посредством клея или скотча, дюбелей.

• Монтаж систем обогрева.

Правильная укладка электрического теплого пола в стяжку выполняется только по полезной площади — там, где не будет бытовой техники, стационарных конструкций, мебели без ножек. Учитывается шаг и способ прокладки кабеля, а также рекомендации по соединению нагревательных матов или инфракрасной пленки.

• Бетонная стяжка.

Имеет большое значение и толщина стяжки для электрического теплого пола над системой. Если применяют цементно-песчаные составы, то высота заливки от 4 см, нивелирующие виды растворов — 2 см. Некоторые пленочные ИК виды полов и нагревательные маты укладываются без толстого верхнего слоя стяжки. Для фиксации достаточно, например, плиточного клея или нивелирующего состава.

Правилами заливки стяжки пола под теплый пол нельзя пренебрегать, ведь она выполняет целый ряд функций — защита элементов (кабель, трубы, маты) нагрева от механических повреждений, равномерность прогрева всей полезной площади, ровное основание под настил. Последний пункт важен для эксплуатации покрытия, ведь на неровном основании отделка истирается и портится в 3 раза быстрее.

Виды стяжек для организации теплого пола

Сроки работ, особенности основания и выбранный электрический теплый пол под стяжку определяют, какой именно вариант заливки выбрать. Можно использовать:

• Мокрая стяжка.

Нужен цемент, пластификатор и мелкофракционный песок. К полученному раствору добавляют фиброволокно. Смесь доступна в цене, просто в замесе и устойчива при эксплуатации. Но она наберет свою прочность не ранее чем через 28-36 дней. При неравномерном застывании обязательно появятся трещины, а потому с ее помощью непрофессионалу сделать ровное без дефектов основание непросто.

• Полусухая стяжка.

Обычно применяют готовые смеси. Все, что необходимо, — добавить небольшой объем воды и замешать. Смесь нередко готовят и собственными силами. Потребуется речной песок, цемент и фиброволокно, пластификатор. Полусухая стяжка для электрического теплого пола более выгодна, поскольку в ходе высыхания не дает трещин. Сформировать идеальную поверхность непрофессионалу проще.

• Сухая стяжка.

Состав зависит от производителя. Основными компонентами чаще являются мелкозернистый шлак или перлитовый очень мелкий песок, реже кварцевый стройматериал. Основное преимущество сухого вида раствора — быстрое застывание. К укладке системы можно приступать уже через 12-13 часов.

Включать систему нагрева воздушных масс снизу помещения можно только после 100% высыхания смеси. Это правило особенно важно при использовании мокрых составов. Как только стяжка наберет свою максимальную прочность, высокие температуры не смогут нанести ей ущерб. Эксплуатация системы будет безопасной и длительной.

Необходимые консультации можно получить на нашем сайте. Опытные эксперты подробно ответят на интересующие вас технические вопросы.

Содержание

Выполнение стяжки – один из важнейших этапов при устройстве теплого пола своими руками. К этой работе нужно подходить с максимальной ответственностью, поскольку от ее качества зависит не только внешний вид будущего пола. Стяжка для теплого пола выполняет несколько важных функций:

• защищает систему обогрева от механических повреждений, а в случае электрического теплого пола, еще и от воздуха;
• выполняет роль напольного радиатора внушительной площади, распределяющего тепло от нагревателя по всей поверхности пола и обогревающего все пространство помещения;
• служит ровной поверхностью для финишного напольного покрытия.

Состав стяжки под теплый пол

Однозначного мнения о том, какой вид стяжки лучше подходит для обустройства теплого пола своими руками, не существует.  В последнее время появляются сторонники сухой стяжки, в основе которой используются сухие материалы, позволяющие не тратить время на высыхание раствора, как при мокром варианте. Но самым распространенным  видом продолжает оставаться мокрая стяжка.

Для  теплого пола подойдут следующие варианты состава:

• Цементно-песчаный раствор, замешанный в соотношении 3:1. Подходит как для водяных, так и для электрических теплых полов.
• Раствор бетона, содержащий мелкозернистый наполнитель. Отличный вариант для системы водяного обогрева, позволяющий избежать растрескивания поверхности.
• Самовыравнивающие смеси. В самостоятельном варианте подходят для заливки электрических нагревательных элементов, удобны при выполнении работ своими руками.
• Специальные смеси, предназначенные для теплых полов. Имеют различный состав, представлены в магазинах в большом ассортименте.
• Плиточный клей. Играет роль стяжки при использовании электрических нагревательных элементов.

Совет: для увеличения прочности напольного покрытия при выполнении работ своими руками используйте арматурную сетку. Увеличить стойкость составов помогает добавление различных пластификаторов и микрофибры.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Гидроизоляция полов в квартире под стяжку

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Опасность появления трещин

При использовании традиционного мокрого вида стяжки очень важно не допустить возникновения трещин. Их появление может привести ко многим негативным последствиям:

• станет невозможным равномерное прогревание помещения, что сведет на нет достоинства современной системы отопления;
• неравномерное прогревание участков пола приведет к перегреву отдельных тепловых элементов и последующего их выхода из строя;
• может пострадать финишное напольное покрытие.

Для профилактики возникновения трещин при изготовлении стяжки своими руками необходимо:

• правильно соблюдать пропорции раствора, а также режим сушки;
• использовать пластификаторы для повышения эластичности состава;

• укрепить конструкцию арматурой или армирующей сеткой;
• установить демпфер между стеной и стяжкой.

В качестве демпфера может использоваться демпферная лента или пенопласт низкой плотности. Основная его задача –  компенсировать расширение и сжатие материала в результате изменения температуры.

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи. При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев.

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Совет: чтобы трубы не всплывали во время заливки раствора, их нужно закрепить на плитах утеплителя либо на армирующей сетке.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Важно: инфракрасная нагревающая пленка ни в коем случае не должна укладываться под стяжку. Финишное половое покрытие кладется прямо на пленку или на уложенные поверх пленки плиты ГВЛ.

Чтобы уложить электрический теплый пол, важно правильно выполнить стяжку, поскольку от нее зависит равномерность распределения тепла в помещении, прочность конструкции и экономичность обогрева. Обустройство стяжки является самым трудоемким этапом укладки теплого пола.

Ее функции следующие:

• защита нагревательных элементов от механических воздействий и негативного влияния воздуха;
• равномерное распределение тепла по поверхности напольного радиатора для обогрева всего пространства помещения;
• создание ровного основания под финишное покрытие.

При монтаже следует учитывать следующее:

• толщину всей стяжки, а также верхнего и нижнего слоев вокруг нагревающего элемента;
• какой способ изготовления выбрать;
• учет особенностей приготовления раствора и технологии заливки кабеля.

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

• Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
• Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
• Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
• Смеси для теплых полов, выпускаемые в широком ассортименте.
• Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Прочность стяжки существенно возрастает, если использовать арматурную сетку или микрофибру.

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Теплоизоляция

Для предупреждения потерь тепла через перекрытия применяют теплоизоляцию. При ее выборе учитывают теплозащитные свойства, от которых зависит общая толщина стяжки. На первом этаже в качестве теплоизоляции применяют плиты толщиной 5 см, при наличии снизу квартиры с отоплением можно применять изолирующие слои не более 2-3 см.

Теплоизолятор берется с металлизированным покрытием. Алюминиевая фольга не выдерживает длительного контакта со стяжкой и разрушается. Необходимо применять металлизированные покрытия в виде напыления с лавсаном и т.п.

Укладка плит делается без зазоров. Образующиеся щели заполняются монтажной пеной, все стыки проклеиваются клейкой лентой.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов. Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой.

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

После монтажа и подключений проверяется электрическое сопротивление нагревающего кабеля и датчика. Величины должны отличаться от паспортных менее чем на 10 %.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Составы и виды стяжки

Стяжка бетонная для электрического теплого пола получится качественной, если правильно подобрать пропорции материалов и тщательно их перемешать.

Только цемента и песка недостаточно для приготовления стяжки. В нее требуются пластификаторы и добавки, повышающие пластичность и однородность массы.

Сухая стяжка

Может быть интересно

Преимущества сухой стяжки перед мокрой:

• не требуется специальное оборудование: миксеры, емкости для раствора и др.;
• меньше сил затрачивается на доставку материала;
• быстрота выполнения работы (за 1-2 дня);
• нет необходимости дожидаться созревания стяжки;
• возможность поэтапного монтажа теплого пола с разбивкой на зоны;
• отсутствие грязи и лишней влаги;
• небольшой удельный вес стяжки;
• пол приобретает свойства шумопоглощения и теплоизоляции без применения специальных материалов, цена которых порой высокая;
• возможность прокладки коммуникаций в толще материала;
• поверхность получается ровной и готовой к обустройству на ней финишных напольных покрытий.

При всех преимуществах покрытие получается достаточно легким и прочным. Оно не выдержит нагрузки от межкомнатной перегородки из гипсовых плит или кирпича, но каркасные конструкции из гипсокартона устанавливать на нем можно.

Сухая стяжка не применяется в следующих случаях:

• при наличии уклона в помещении;
• при наличии больших динамических нагрузок (вибрационные воздействия или высокая интенсивность людского потока);
• в помещениях с повышенной влажностью или с возможностью появления разлива воды на полу;
• в тесных помещениях, где нет возможности качественно утрамбовать и выровнять состав.

При приготовлении сухой стяжки применяются следующие материалы:

• Гидроизоляционная пленка.
• Демпферная лента по периметру для компенсации температурной деформации.
• Сухая засыпка из мелкофракционного гравия, керамзита, шлаковой пемзы, перлита. Вместо нее могут использоваться плиты утеплителя с высокой плотностью, например, экструдированный пенополистирол и т.п.
• Верхним слоем служат листы из влагостойкой фанеры, асбоцемента, ДСП, ОСП. Они также применяются при большой толщине. Наилучшим вариантом является применение водостойких листов из гипсоволокна, подходящих под любое напольное финишное покрытие.

Производители строительных материалов выпускают специальные укомплектованные и сбалансированные системы сухого пола. Для помещений разных типов производится целая линейка сухих стяжек «Knayf». Среди них популярны двухслойные ГВЛ с возможностью сборки на замках. Для жилья выпускаются составы «Vega» на основе мелкого керамзитового отсева в мешках и остальных комплектующих.

При использовании для сухой стяжки отходов производства, например, цельного керамзита или шлака, размеры фракции не должны превышать 5 мм. В противном случае пол начнет проседать и скрипеть.

Толщина засыпки должна быть более 30 мм, иначе необходимого качества не добиться. Если верхний предел выше 60 мм, потребуется промежуточная прокладка из листов. Сверху стяжка дополнительно закрывается листовым покрытием, толщина которого составляет около 20 мм.

Основание под засыпку должно быть ровным.

Полусухая стяжка

Стяжка представляет собой цементно-песчаную смесь с добавлением фиброволокна и пластификаторов, но с малым содержанием воды. Отличительной особенностью является большая толщина слоя, составляющая 70-100 мм. При меньшей толщине слой может растрескаться.

Достоинствами полусухой стяжки являются ее тепло,- и звукоизоляционные свойства, благодаря пористой структуре.

Недостатком является необходимость применения строительной техники, но в небольших помещениях стяжку можно уложить вручную.

Соотношение компонентов, в которые входит цемент, песок и вода, соответственно составляет 1:3:0,4. К ним добавляется фиброволокно в количестве 600-800 г/м³.

Укладку стяжки производят по маякам, аналогично мокрому способу. Для затирки применяется специальная машина, которую можно взять в аренду. Вручную уплотнить стяжку трудно.

Мокрая стяжка

Стяжка представляет собой слой раствора или бетона, наносимый на поверхность основания.

Она укладывается несколькими слоями, функции которых отличаются:

• Выравнивание основания. Первый слой применяется всегда для неровных поверхностей. Он необходим даже тогда, когда сверху кладется сухая стяжка.
• Слой поверх теплоизоляции для укладки нагревательных элементов. Если кабель касается изоляции, в этом месте может произойти его перегрев.
• Третий слой закрывает теплый пол, выравнивает температурное поле и держит напольное покрытие. Его часто совмещают со вторым слоем, если сверху закрывать теплоизоляцию гидроизолирующей пленкой.

Во всех случаях целесообразно выполнять армирование слоев для предотвращения их растрескивания и сохранения целостности теплого пола. При этом толщина пола значительно увеличивается, что приводит к снижению высоты помещений. Ее можно уменьшить за счет применения выравнивающих составов.

Классической стяжкой считается цементно-песчаная. Но состав не ограничивается только двумя компонентами. В него добавляют пластификаторы, а также щебень или керамзит. Хорошо себя проявляет смесь 3 частей песка, 1 части цемента и клея ПВА, добавляемого в количестве 1 кг на мешок цемента.

При использовании готовых смесей достигается высокое качество стяжки. Для каждого состава существует своя инструкция по приготовлению.

Любой теплый пол должен делаться на ровной поверхности. Для получения ровного основания применяют обычный цементно-песчаный раствор, а выравнивающие составы чаще всего кладут под финишное покрытие. Стоимость у них высокая, а заливка получается идеальной.

Толщина стяжки зависит от диаметра кабеля и составляет 3-5 см. Если ее сделать меньше, то не будет обеспечиваться необходимая прочность плиты и равномерность прогрева.

При появлении трещин в стяжке надежность теплого пола резко снижается. Из-за нарушения целостности слоя нагрев пола становится неравномерным. Появляются участки с высокой температурой, в результате чего перегревается кабель, и сокращается его ресурс.

Технологию укладки стяжки необходимо правильно выполнять. Прочность цемента набирается 4 недели, никаких работ в этот период нельзя проводить. Важно обеспечить равномерное закрепление слоя. Для этого его закрывают пленкой и держат влажную поверхность.

Основную стяжку устраивают после выравнивания основания и укладки кабеля. Сначала по периметру стен снизу раскатывают демпферную ленту шириной 10 см и закрепляют скотчем в местах прилегания к черновому полу. Ее также укладывают в местах перехода в другие помещения.

Трещины не образуются в помещениях площадью более 40 м², если их разделить на прямоугольные зоны и уложить между ними Т-образные планки из пористого материала. Демпферная лента здесь не подходит, поскольку она гибкая. Обычно применяются тонкие пластины из пенопласта. В местах прохождения кабеля через температурные швы на кабель надевают короткий гофрошланг, чтобы его не порвало от температурных деформаций.

Под кабель укладывается армирующая полимерная сетка. Она должна быть жесткой и располагаться на расстоянии от утеплителя.

Уложенный теплый пол необходимо протестировать – подать напряжение и проверить равномерность нагрева.

Чтобы стяжка получилась точно по горизонтали, следует установить маяки по заданной высоте. Для этого применяется лазерный уровень. Если его нет, применяется обычный, но тогда на стенах следует начертить верхнюю границу заливки.

С отступом от стены устанавливаются первые маяки, а следующие ряды делаются на расстоянии чуть короче правила. Маяки делаются на растворе, после чего нужно дождаться, чтобы он схватился.

Заливка теплого пола производится с тщательным выравниванием и заполнением всех пустот вручную. Раствор набрасывается выше уровня маяков на 1 см и уплотняется ручной трамбовкой. Затем сверху накладывается еще один слой стяжки и вытягивается правилом. После этого следует тут же затирать поверхность полутерком, делая круговые движения. При этом регулярно проверяется горизонтальный уровень с добавлением раствора в ямки и удалением излишков.

Работа по заливке стяжки делается в течение одного дня с минимальными перерывами при ручных замесах.

Подсыхающая поверхность закрывается пленкой и увлажняется в течение месяца, пока бетон не созреет. Если поспешить и включить теплый пол раньше, он пойдет трещинами и вся предыдущая работа будет выполнена впустую. Кроме того, удалить застывшую стяжку будет непросто.

Видео: монтаж нагревательного кабеля

Стяжка является важным элементом теплого пола, от которого зависит его качество. При правильном монтаже она обеспечит комфортные условия и долговечность системы обогрева. Большое значение имеет толщина стяжки. Если поверхность получилась неровной, ее можно улучшить выравнивающим слоем. Основание должно быть прочным и долговечным, поскольку подвергается постоянным знакопеременным температурным воздействиям. Его следует возводить по определенным правилам, выдерживая толщину, соотношение компонентов стяжки и время ее созревания.

Используемые источники:

• https://profazu.ru/elektrooborudovanie/obogrev/elektricheskij-teplyj-pol-pod-styazhku.html
• http://vse-postroim-sami.ru/building/interior-decoration/5172_teplyj-pol-pod-stjazhku/
• https://pol-hot.ru/princip-montazha-teplogo-pola-v-stjazhku-jetapy-i-rekomendacii/
• https://mr-build.ru/podgotovka-osnovaniy/styazhka-pod-teplyj-pol-svoimi-rukami.html
• https://teplota.guru/teploizolyatsiya/tolshhina-styazhki-pod-elektricheskij-teplyj-pol.html
