Примеры порядовки кирпичной кладки при постройке камина

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

• 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
• 2 — Вязальная проволока
• 3 — Дверцы-чистки — 3 штуки
• 4 — Топка поддувала с регулировкой воздуха
• 5 — Каминная дверца для топки 500х500 мм
• 6 — Базальтовый шнур — 2 комплекта
• 7 — Задвижка трубы в кирпич — 3 штуки
• 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

12 марта 2018 просмотров: 10046

Сделать камин из кирпича достаточно сложно. Для создания качественной и продуктивно работающей конструкции в первую очередь понадобится грамотно составленная порядовка или проект. Не меньшую роль играют конструктивные особенности оборудования и материалы, используемые для сборки.

Камин своими руками может размещаться как в частном загородном коттедже, так и в дачном доме. В первую очередь такая вариация обогрева подходит для тех помещений, в которых нет другого источника получения и образования тепловой энергии. Такая печь может устанавливаться в доме, изготовленном из кирпича, дерева. Также возможна установка в постройке из бревен или газосиликатного блока. Правильно разработанная схема камина, позволяет качественно отопить не только небольшой по площади, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов. Это считается высоким и хорошим показателем.

Выбираем габариты конструкции

Камин, кладка которого выполняется по предварительно подобранной в интернете или составленной профессиональным печником порядовке, может иметь не только определённый способ размещения, но и размер. Выбор этого параметра зависит от определённых параметров и особенностей:

1. Большую роль играет размер выбранного для установки отопительного агрегата помещения;
2. Обратите внимание на способ расположения камина в интерьере гостиной;
3. Уделите внимание выбору типа оборудования;
4. Учитывайте то, из какого материала изготовлен сам каркас дома, фундамент, стены, пол, перекрытия;
5. Важно то, каким функционалом обладает печка.

Перед тем как возвести печь своими руками, помните, что порядовка должна правильно отображать не только количество материалов, ключевые особенности отопительного устройства, но и не менее важные детали. Например, габаритные размеры топки, должны составляться исходя из пропорции 1/90 по отношению к общей площади выбранного помещения.

Выбирать высоту и ширину топочного отверстия необходимо пользуясь пропорцией 1,5/1. Также схема камина не обходится без выявления глубины, которая будет меньше параметра ширина в среднем в два раза. Дымоход также должен иметь правильно подобранное сечение. Определить его можно уменьшив площадь топочного отверстия на 14-21 раз.

К примеру, если площадь помещения составит 30 квадратных метров, для такого агрегата будут подходящими следующие значения:

• Топочное отверстие будет иметь размер 0,30 квадратных метров;
• Топка будет обладать шириной в 45 сантиметров;
• При высоте в 65 сантиметров;
• Глубине 25 сантиметров;
• Округлое сечение дымохода будет равно 0,030 квадратным метрам или 300 квадратным сантиметрам.

Выбираем способ расположения

Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора. Однако не менее важно то, какой способ расположения в интерьере будет иметь печка.

Основные способы размещения:

1. Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;
2. Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
3. Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.

Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.

Уличные и садовые печи за счёт своих больших габаритов имеют большой вес и требуют постройки бетонного прочного фундамента. Это не позволит конструкции со временем просесть под землю или потерять свою устойчивость.

Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.

Классификация оборудования

Перед тем как вами будет возведена печь шведка или любая другая конструкция, необходимо запомнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и её декоративного оформления. Наиболее часто данный элемент собирается из кирпича. Может облицовываться любыми жаропрочными материалами. Для размещения поленьев и их прогорания, конструкция оборудуется топкой или топочным отсеком. Для того чтобы дым сразу не выводился на улицу и образовывал тепло, печка дополняется дымосборником. Для выведения дыма и продуктов горения, дровяные печи оборудуются дымоходом.

Открытая топка конструкции подразумевает под собой отсутствие дверцы. В этом случае особое внимание необходимо уделить внутренним стенкам топочного отсека, сделать их максимально толстыми, прочными и герметичными. Для кладки стенок используется только шамотный кирпич и сцепляющий состав на основе шамотной глины. Также топка камина может быть закрытого типа.

Закрытая топка более безопасна в использовании. Она не позволяет искрам и пламени попадать в помещение. Однако открытая топка смотрится боле гармонично и позволяет созерцать яркое пламя, наслаждаться его потрескиванием и теплом в полной мере. К тому же отдавая предпочтение открытой конструкции, вы экономите свои денежные средства, которые могли уйти на покупку стальной или чугунной камеры с дверцей.

Для того чтобы обезопасить помещение от возгорания, пространство рядом с топкой необходимо изолировать любым огнеупорным материалом.

Если вы хотите оборудовать портал из камня покупной топкой, стенки печки могут собираться из простого кирпича, так как дополнительная защита будет образовываться за счёт чугунных боковин.

Закрытая топка наиболее часто оборудуется дверцей из прозрачного закалённого стекла, что позволяет видеть горящий в очаге огонь максимально подробно. Способ открытия такой дверцы может быть как классическим боковым, так и верхним. Многие современные топки оборудуются системой самоочистки – это не позволяет саже и копоти образовываться на стекле.

Камины пристенного и углового типа оборудуются стальными трубами, которые имеют не очень презентабельный внешний вид. Для того чтобы скрыть и одновременно декорировать такой дымоход, он заключается в короб который возводится из кирпича. Кладка дымохода выполняется также по предварительно составленной порядовке. Такой короб не только улучшает внешний вид конструкции, но и усиливает, дополнительно изолирует и аккумулирует накопленное тепло.

В комплекте к островному камину наиболее часто покупают стильные стальные вытяжки, которые подвешиваются прямо над самим очагом.

Произведение расчетов

Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений. Габариты конструкции подробно указываются в схеме. Порядовка камина указывает на то, сколько материла необходимо для строительства. Важно знать, сколько облицовки, стандартного и огнеупорного кирпича вам потребуется и приобрести все материалы с небольшим запасом.

Не менее важно знать, сколько кладочного раствора вам потребуется. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. Преимущественно в качестве кладочного раствора используют цемент с маркировкой М 200. Для получения необходимой массы, необходимо смещать между собой цемент и песок исходя из пропорции 1/3. Далее постепенно вмешиваем воду, до тех пор, пока не образуется густой, однородный состав, без комков и грязи. Для того чтобы уложить один кубический метр кирпича, в среднем потребуется 0,2-0,3 кубометров состава.

Подробней рассчитать габариты камина, можно пользуясь своей порядовкой. Для того чтобы узнать, сколько кирпича необходимо, нужно умножить объём одной единицы на общее количество кирпичей в схеме.

Профессиональный и грамотно составленный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет произвести все расчёты максимально просто и подробно, увидеть форму и очертания камина с обеих сторон. Если конструкция печи более сложная, отдельно можно рассчитать и начертить арку, полку и другие конструктивные элементы. Это позволит определить способ расположения и место закрепления дымосборника, зольника, дымохода, выявить угол наклона стенок и ниш.

В нашем интернет-магазине вы можете купить готовую топку для углового, островного или пристенного портала, отечественных и зарубежных брендов.

Выполнение работ

После того как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробную порядовку, вам понадобится закупить следующие материалы и инструмент:

1. Резервуар, в котором будет замешиваться сцепляющая основа. Он должен быть достаточно большим, не менее чем на 40 литров. Для лучшего смешивания лучше всего обзавестись электрическим миксером;
2. Для того чтобы просеивать песок, понадобится купить специальное сито;
3. Кладка осуществляется с помощью мастерка;
4. Для проверки ровности углов необходим строительный уровень;
5. Обзаведитесь рулеткой, угольником и линейкой;
6. Отметки ставятся с помощью простого карандаша или строительного маркера.

Дополнительно могут потребоваться такие предметы как: молоток, ветошь, ножик, наждачка и другие.

Перед тем как приступить к работам, подготовите комнату, накройте всю мебель, предметы интерьера которые в ней находятся. Для удобства подключения инструмента возьмите удлинитель.

Монтаж кирпичного камина своими руками осуществляется согласно следующей этапности:

• Любая массивная конструкция начинает возводиться только после того как построен фундамент. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать раствор в котлован, необходима опалубка. В этом случае возведение печи происходит только после того как фундамент полностью просох;
• Далее начинаем кладку рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичом. Периодически для усиления конструкции выполняется перевязка рядов. Все корректировки вносятся ещё до высыхания сцепляющего состава;
• После того как топка и портал камина возведены, приступаем к кладке дымохода. вытяжка закрепляется к горизонтально расположенной перегородке. Производим изоляцию поверхности. Если труба металлическая, лучше всего заключить её в кирпичный короб;
• На последнем этапе выполняются облицовочные работы, обустраивается заслонка, полка, решётка, столешница.

Печь Кузнецова или любой другой отопительный прибор нельзя сразу растапливать после возведения. Необходимо дать ему образовать усадку, хорошо просохнуть на протяжении 10-15 дней. После чего печь постепенно начинает эксплуатироваться. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.

Из этого видео вы можете узнать о том, как сделать камин из кирпича своими руками у себя дома или на даче:

Зима – не сезон для печника. Но у меня есть работа и есть клиенты, желающие иметь у себя дома отопительную печь из кирпича с каминной дверцей со стеклом и хлебной камерой «по-белому». За предоставленную возможность поработать с интересным проектом я им благодарен.

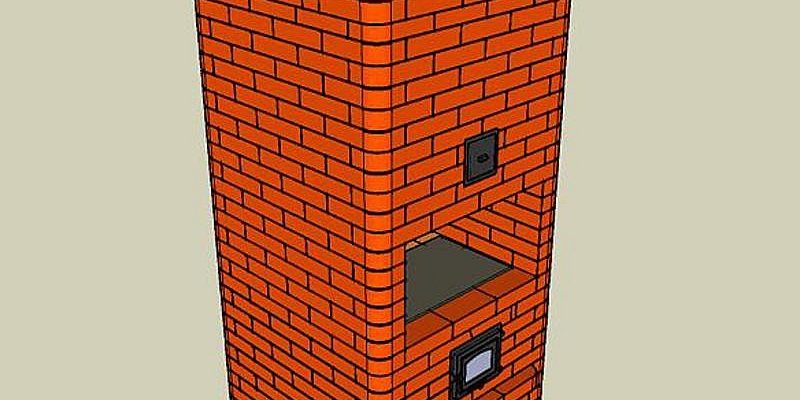

Ниже – 3D эскиз будущей печи.  Дверца – Везувий 224. Для хлебной камеры – Везувий 270. Поддувальная, прочистные дверцы и поворотная задвижка – также фирмы Везувий.

Кирпичная отопительная печь с хлебной камерой эскиз

Кирпич витебский. Как обычно – борьба с «витьком» за ровные швы. В печи будут полочки: большая нижняя – под деревянную – полку и малая верхняя – декоративная.

Кладка из витебского кирпича

В хлебной камере можно будет готовить различные блюда приближенно к русской печи. Хлебная камера такой же конструкции имеется в печи в доме моей мамы. Моя мама ей очень довольна. Примерно через неделю проект будет закончен и сдан, а я поделюсь фотографиями готовой печи.

Отопительная каминопечь с хлебной камерой

Работы по кладке каминопечи закончены. Ниже фото.

Отопительная каминопечь

На нижнюю кирпичную полку будет установлена деревянная полка. Для эстичного примыкания к кирпичной кладке оставлен паз шириной 5 см.

Место под полку

Процесс кладки каминопечи

Данная каминопечь сложена на существующий фундамент с присоединением к существующему дымоходу. Для кладки керамического кирпича использовался глино-песчаный раствор собственного приготовления в пропорции 1/3. Для кладки шамотного кирпича использовалась смесь МШ 28 с небольшим добавлением жидкого стекла, а также термостойкий клей. Работы по кладке каминопечи в общей сложности заняли 10 дней. Первый ряд печи декорирован плинтусом, выточенным из кирпича вручную. В такой работе не обойтись без помощников.

Угловой плинтус из кирпича

Процесс кладки кирпичной печи. Смачиваем предыдущий ряд водой.

Наносим глино-песчаный раствор

Разглаживаем смесь под кладку

Укладываем кирпич на раствор

Осаживаем кирпич

Затем выравнивание кирпича по уровню в горизонтальной плоскости

Выравниваем ряд по боковой плоскости

Пятый ряд

Установка топочной дверцы в заводские крепления. Дверца Везувий 224

Для монтажа дверцы используются саморезы по бетону

Монтаж дверцы на короб из нержавеющей стали был бы предпочтительнее.

Дверца хлебной камеры Везувий 270

Варианты установки задвижки

Окончательный вариант установки задвижки

При первой протопке была выявлена недостаточная тяга в печи. Был обследован существующий дымоход и обнаружено заужение горизонтальной части “лежака”, после устранения которого печь заработала как надо.

Первая протопка

Порядовка отопительной каминопечи с хлебной камерой

Порядовка каминопечи ряд 1-15

Порядовка каминопечи ряд 15-16

Порядовка-концепт.

Смета на отопительную каминопечь с хлебной камерой по “белому”

Кирпич лицевой угловой – 130 шт. ——————————————- 130 р.;

Кирпич лицевой прямой – 360 шт. ———————————————324р.;

Кирпич внутренний – 200 шт. —————————————————-140р.;

Кирпич огнеупорный Ш5  – 80 шт. ——————————————— 160р.;

Глина – 4мешк. ———————————————————————– 12 р.;

Песок сеяный 7 мешк. ————————————————————– 21 р.;

Клей для огнеупорного кирпича ———————————————— 35 р.

Дверца топочная «Везувий 224» ———————————————— 285 р.

Дверца поддувальная Везувий 236   ——————————————– 90 р. ;

Дверца прочистная  Везувий 235 – 4шт. по 33 рубл ———————– 132р.;

Колосник РД5 25*30 —————————————————————— 27 р.;

Задвижки – 25*12  – 1шт. – 20 ЗВП -4 ——————————————– 80 р.

Транспортные + закупка материалов ——————————————- 80 р.

Итого материалы: —————————————————————— 1516 рубл.

Работа ——————————————————————————1900 бел. руб

Смета на кирпичную печь Скачать

Печник Евгений Красовский для Kaminak.by

Поделиться ссылкой:

Всего просмотров: 2339, за сегодня: 5

• Как печнику защитить свои фото от воровства

  Печной менеджмент набирает обороты, и все чаще красивые фото печей попадают в аккаунты недобросовестных интернет-дельцов без указания авторства. Просьбы об удалении снимков оказываются не только унизительными, но и порой безответными. Как же уберечь свое, честным трудом нажитое портфолио от мошенников в сети? Поделиться ссылкой:

• Строительные уровни отзывы

  Лучшие пузырьковые строительные уровни  Отзывы печников в Viber-чате “Добрый печник” Положительные отзывы: Уровень пузырьковый Sola Печник Ярослав Данилкин, г. Барановичи: Самые точные уровни будут сола золотого цвета с темно-зелеными границами пузырьков. Поделиться ссылкой:

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Печь — камин фото

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

• Сильное желание отказаться от платной установки и все максимально делать своими руками;
• Печной кирпич – около 8 сотен штук;
• Жаропрочная кладочная смесь на основе глины –200 кг;
• Дверка каминная с жаропрочным стеклом размером 500х500мм;
• Дверка топочная печная чугунная, 200х250 мм;
• Дверки поддувальные, 120х250 мм и 120х120 мм;
• Три дверкипрочистные для очистки дымохода, 120х120 мм;
• Два колосника для топок, 200х250 мм и 250х400 мм;
• Чугунная варочная плита с конфорками, 410х720 мм;
• Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
• Стальной лист толщиной 3 мм и размером примерно 60х60 см;
• Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
• Отожженная проволока для закрепления дверок;
• Сэндвич-труба и соединительные элементы для дымохода;
• Доски и гидроизоляционные рулонные материалы для опалубки;
• Бетон и бутовый камень для фундамента;
• Сухой строительный песок, щебень;
• Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

   Закрываем поддувало кирпичом

5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

   Укладка 12 ряда кирпичей для печи — камина

9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Похожие записи в блогеКакую незамерзающую жидко…Чугунные печи камины длит…Русская печь с лежанкой с…11 мая 2018 просмотров: 3245

Печь, кирпич для которой является основным материалом изготовления, подходит даже для небольших помещений, так как современные порядовки являются очень продуманными и интересными решениями как для частного дома, так и для дачи.

Например, печь Кузнецова, найти схему которой можно на специализированных сайтах или формах, позволяет сложить многофункциональный и достаточно не громоздкий отопительный агрегат с дополнительным функционалом и высокой мощностью.

В чём преимущества и особенности?

Печь камин, порядовка которой в каждом конкретном случае подбирается индивидуально и может быть выполнена печником-проектировщиком с нуля, обладает своими исключительными особенностями и преимуществами, ознакомиться подробней с которыми можно ниже:

1. Печь, кладка которой выполнена по грамотно составленной порядовке профессионалом своего дела, станет украшением любого интерьера и выгодным дополнением к нему. Такой агрегат не будет занимать много места и в зависимости от первоначального предназначения может устанавливаться как для обогрева одного помещения, так и целого дома. Печь, плита в которой присутствует, также предназначается не только для обогрева, но и для приготовления пищи. При этом для приготовления еды используется общее выработанное тепло;
2. Печь из кирпича для дачи работающая на твёрдом топливе весьма удобна и экономична в плане расхода топлива. Одной закладки может хватить до 9 часов непрерывной работы агрегата на полной мощности. Для работы печки не требуется такое жидкое топливо как газ и электричество;
3. Печи-камины могут иметь небольшую мощность и использоваться в качестве вспомогательного источника отопления или нести исключительно декоративную функцию.

Для работы печи-камина предусмотрено два основных режима функционирования:

1. Если полностью закрыть заслонку, дымовые массы станут практически сразу выводиться на улицу. В этом случае отопительный агрегат не будет сильно нагреваться и отапливать помещение;
2. Также дымовые массы могут продвигаться посредством ответвлений и изгибов, предусмотренных дымовыми каналами. Если перекрыть только конкретные, тепло и воздух будет задерживаться и тем самым нагревая топку и портал, передадут тепло в само помещение.

Печь, фундамент для которой позволит её обрести необходимую устойчивость и минимальную просадку, сооружается практически для всех кирпичных конструкций, так как кирпич имеет большую суммарную массу.

Кирпич для печи выбирается нескольких разновидностей. Для основного каркаса он может быть самым простым и бюджетным. Однако топка, её внутренняя часть и дымоход выкладываются только печным или шамотным кирпичом, который способен выдерживать сильный нагрев.

Классификация устройств

Кладка, печь камин в результате которой приобретает определённый функционал и очертания, производится только по специальной схеме или порядовке на которой отображаются особенности каждого ряда.

Печь из кирпича для дома может относиться к определённой категории. Исходя из этого, вы можете простроить своими руками:

• Печь камин Кузнецова;
• Голландскую печь;
• Печь шведку;
• Финку;
• Колпаковую конструкцию;
• Агрегат по порядовке Масютина.

Кузнецов, печь по которому сегодня имеет несколько модификаций, может иметь различные габариты и функционал. Она может состоять как из одной, так и из двух топок. Особенно сегодня популярна кладка печей из кирпича имеющих камеру для выпекания хлеба, духовой шкаф и варочную поверхность. Следует отметить, что массивность таких конструкций полностью себя оправдывает, так как они способы заменить собой сразу несколько устройств на кухне и в доме.

печь с лежанкой также является одной из популярных и часто возводимых конструкций сегодня. На лежанке можно не просто отдыхать но и сушить мясо, рыбу, овощи, ягоды и фрукты. Также наличие лежака даёт больше тепла в доме. При необходимости отсек с лежанкой можно перекрыть специальной заслонкой и тем самым в момент растопки печки, этот участок просто не будет нагреваться.

Постройка и подготовка материалов

Печь, кладка порядовка которой позволяет собрать качественную конструкцию, является основой и каркасом для такого отопительного агрегата. На первом этапе вам необходимо определиться с помещением для установки печки и подобрать или реализовать наиболее подходящий для себя проект, с учётом всех особенностей дома и ваших личных пожеланий, предпочтений.

Далее подсчитывается количество необходимых для сборки печи-камина материалов, фурнитуры. Также для сборки печки нам потребуются определённые материалы и инструмент. Итак, нам потребуется обзавестись:

1. Огнеупорным кирпичом и бойлером;
2. Глиной и каминной доской;
3. Дверцей, колосником и дымовой заслонкой.

Поскольку кирпичные печи-камины имеют большую суммарную массу, для них потребуется возвести дополнительный фундамент. На первом этапе формируется опалубная часть и вырывается котлован, размеры и глубина которого зависит от габаритов самой отопительной конструкции.

После сборки опалубной части, дно ямы заполняется арматурными прутьями, после чего всё это фиксируется посредством раствора на основе бетона. До полного высыхания поверхность фундамента накрывается полиэтиленовой плёнкой. Это позволит верхнему слою остаться гладким, ровным и не потрескаться.

После того как верхний слой полностью застыл, продолжаем формирование дополнительной опоры для нашего камина. Для этого выкладываем наверх ещё одну опалубку и снова формируем ещё один слой для фундамента с помощью бетонного раствора и бутовых камней.

Схема кладки с примерами

Печь-камин, собранная из камня может иметь конкретные отличия и особенности. Конструкция может быть угловой, пристенной, островной. Топка и очаг при этом могут быть открытого или закрытого типа на ваше усмотрение. Следует отметить, что открытая топка менее безопасна с пожарной точки зрения.

Также отопительная конструкция может иметь определённые габариты и форму портала, топки, исходя из чего, порядовка будет сильно отличаться от остальных. Количество и тип материалов, фурнитуры и облицовки также определяется и подсчитывается строго индивидуально.

Самыми простыми в проектировке и сборке в доме или на даче являются кирпичные отопительные печи, не имеющие других функций и особенностей. Более сложными в возведении своими руками являются отопительные агрегаты, дополненные хлебной камерой, лежанкой, духовым шкафом или плитой.

Далее мы представим вам самую простую, традиционную порядовку проектировку кирпичной печи-камина с минимумом функций и небольшими габаритами. Такой вариант подходит для размещения и постройки в небольших комнатах:

1. На первом этапе сборки печи, необходимо кирпичами выложить основу камина. Для этого выкладываем первые два ряда. Далее, на третьем ряду выкладываем поддувало, дымовой канал и прочистную дверцу;
2. На четвёртом и пятом ряду необходимо сформировать прочистной канал;
3. Теперь приступаем к выкладке топочного отсека. Это делается с шестого по девятый ряд. Для сборки топки воспользуемся печным шамотным кирпичом, который хорошо переносит характерный для данного участка сильный нагрев. Устанавливаем колосник на последнем ряду;
4. Топочный отсек полностью формируется с десятого по двенадцатый ряд, а на тринадцатом и четырнадцатом формируется дверца и свод. Для пятнадцатого ряда характерно выполнение выравнивания свода камина. С семнадцатого по восемнадцатый ряд топочный отсек полностью перекрывается;
5. Заслонка для канала находящегося слева формируется на девятнадцатом слое. Стенки и дымоход формируются и образуются по двадцать седьмой ряд включительно. Для того чтобы такое массивное и тяжёлое устройство было достаточно прочным и устойчивым на двадцать седьмом ряду необходимо смонтировать специальную плиту. Она станет надёжной поддержкой для вашей кирпичной печи-камина;
6. Для того чтобы завершить кладку дровяного твёрдотопливного отопительного агрегата, необходимо сформировать перекрывающую часть, которая образуется с двадцать восьмого по тридцатый ряд включительно.

Такая наглядная порядовка не является универсальным руководством к действию и может не подойти для вашего конкретного дома или помещения. Готовый камин, собранный по данной схеме, имеет простой функционал и только отопительную функцию. В том случае если вы захотите собрать своими руками уличное барбекю с мангалом или домашнюю печь-камин с плитой и духовкой, порядовка для них сильно измениться и усложниться. Именно по этому, доверять все проектировочные и кладочные работы необходимо только профессиональному печнику.

В качестве завершения, печь-камин оборудуется всеми необходимыми вспомогательными элементами, такими как: зольная камера, колосник, решётки, дверца (для закрытых топок). Дополнить печь-камин можно не только варочной поверхностью, мангалом, грилем, барбекю, духовкой, но и каминной полкой, столешницами, рабочей областью или умывальником.

Для придания кирпичной поверхности уникального и неповторимого стиля, можно выполнить её облицовку. Для этих целей отдавайте предпочтение только качественным, прочным, экологичным, термостойким и не плавящимся материалам и составам.

Среди бюджетных вариантов облицовки камина можно рассмотреть: искусственный камень, керамогранит, декоративную штукатурку, краску. К более дорогим вариантам отделки печи-камина из кирпича относится: природный камень (мрамор, гранит, песчаник), изразцы.

В данном видео пошагово рассказывается о том, как выполняется кладка кирпичной печи-камина с мощностью в 7 кВт:

Используемые источники:

• https://remsovet.com/25-pech-kamin-svoimi-rukami.html
• https://msk-kamin.ru/news/chertezhi-kaminov-iz-kirpicha-poryadovka-uglovoyostrovnoy-kamin/
• http://kaminak.by/kladka-otopitelnoy-pechi-s-hlebnoy-kameroy-po-chistomu/
• https://kamin-expert.ru/otopitelnaya/pech-kamin-svoimi-rukami.html
• https://msk-kamin.ru/news/poryadovka-pechi-kamina/
