Применение обсадных труб ПНД для скважин. Варианты монтажа и особенности утепления

Для водоснабжения загородных домов и дач используют скважины, пробуренные до водоносного горизонта. Источником воды на разной глубине являются песчаные и артезианские слои. Обсадная труба для скважины защищает стенки выработки от осыпания грунта и размывания плывунами. Вода в дома подается погружным насосом или центробежной помпой.

Что такое, устройство и назначение

При устройстве водозабора стенку вертикально пробуренной шахты укрепляют, защищая от осыпающейся почвы и загрязненной жидкости из промежуточных слоев грунта. Для этой цели используются обсадные конструкции, выполненные по ГОСТ и техническим условиям, из металла, асбоцемента, металлопластика и полимера.

В зависимости от структуры грунта элемент опускается в шахту, углубленную на некоторое расстояние или устанавливается в начале проходки бурения, формируя ствол выработки.

В некоторых случаях для закрепления колонны и улучшения герметичности проводится цементация пространства между конструкцией и стенкой шахты.

В подготовленную шахту опускается глубинный насос с водоподъемным шлангом НКТ.

Виды и характеристики

Назначение источника и состав грунта определяют тот вид обсадных конструкций, который экономически эффективен и обеспечивает надежную защиту пробуренного ствола на длительный срок. К таким изделиям относятся:

1 ) Асбоцементные, изготовленные из фибробетона. Применяются для обсадки с 1950-х годов. Их отличает дешевизна, надежность, стойкость к агрессивной среде и долговечность – срок эксплуатации составляет 60 лет. Но в связи с хрупкостью асбоцементного материала скважины устраиваются глубиной не более 100 метров, не позволяя вести монтаж и бурение в низких горизонтах.

Для повышения прочности стенки конструкции сделали толще, но дополнительный вес и размер увеличили затраты на монтажные работы.

При стыковке элементов не создается необходимая герметичность колонны, а недостаточная прочность материала не позволяет вести работы в нестабильных грунтах. Сомнения в чистоте воды, поступающей по трубам из асбоцемента, ограничивает их применение техническими нуждами.

2 ) Металлические – электросварные и цельнотянутые конструкции из стали, а также оцинкованный, эмалированный металлопрокат:

• нержавеющие цельнотянутые трубы для скважины – самый надежный и долговечный вариант защиты выработки от давящего грунта и агрессивной среды. Отсутствие коррозии увеличивает срок их эксплуатации в сравнении с изделиями из других материалов. Высокая стоимость цельнотянутого изделия ставит под сомнение экономическую эффективность проекта для шахт глубиной до 150 метров. Применять нержавеющую сталь целесообразно для обустройства артезианских скважин, поднимающих воду из известнякового водоносного слоя с большой глубины, где стенки конструкции испытывают повышенное давление;
• усиленная электросварная труба, с толщиной стенки 6 мм, дешевле нержавеющей, незначительно уступает по прочности, а внутренняя коррозия не ухудшает качество поступающей жидкости. Срок использования конструкции из шовных изделий, составляет не менее 50 лет и сопоставим с периодом эксплуатации высокодебитной скважины;
• оцинкованный и эмалированный варианты, сделаны из тонкой стали для уменьшения стоимости. Но защита металла от коррозии с помощью эмали и цинка, оксид которого при длительном контакте с водой опасен для здоровья, ненадежна. При установке изделия в выработку появляются царапины и сколы, на которых, также как на резьбовых соединениях без защитного покрытия, выступает ржавчина, снижающаяся прочность и разрушающая колонну.

Размеры: толщина стенок от 6.2 до 12 мм, диаметры от 125 мм.

3 ) Пластиковые водоподъемные конструкции изготавливаются из полимеров трех видов:

• ПНД­-трубы для обустройства ствола шахты – полиэтилен низкого давления. Материал отличается плотной структурой, обладает химической устойчивостью, не разрушается при ударных нагрузках. Соединения составных частей герметичны. К недостаткам ПНД-изделия относится хрупкость материала при изгибе, что может привести к трещинам в процессе обсадки в пробуренную с отклонением от вертикали шахту;
• НПВХ – изделия из непластифицированного поливинилхлорида. Устойчив к деформации, герметичное соединение элементов выдерживает до 5 тонн нагрузки. Плотность материала такова, что при обсадке шахты поливинилхлорид не всплывает;
• МПП – полипропиленовое морозостойкое изделие. Плотность материала ниже, чем у конструкций из ПНД и НПВХ, обеспечивает меньший вес элементов, снижается нагрузка на соединения в составных частях. Монтировать изделия можно до -30 С.

Размеры: толщина стенок от 4.3 до 12 мм, диаметры от 90 до 400 мм.

Достоинством пластиковых обсадных конструкций является низкая цена, стойкость к коррозии и агрессивным средам, небольшой вес, герметичность соединений собранной колонны и ориентировочный 50-летний срок эксплуатации.

Питьевая вода, проходящая по ПВХ-трубам, не меняет своих свойств и безопасна для человека.

Отрицательным моментом полимера является низкая механическая прочность, не позволяющая ее использовать в качестве обсадки в плотных породах на глубине более 50 метров.

Чаще водоподъемные пластиковые трубы применяются в качестве колонны, находясь внутри стального каркаса.

4 ) Металлопластиковые – усиленные электросварные изделия с полимерным покрытием. По своим характеристикам не уступает цельнотянутой, но по стоимости дешевле.

При изготовлении они защищаются двуслойным покрытием из слоя адгезива и полиэтилена низкого давления. Сохраняя прочностные свойства, за счет полимерного покрытия в пять раз продлевает срок эксплуатации металлопроката, исключая вероятность наружного повреждения конструкции коррозией.

Соединение

Сборку в колонну обсадных труб обеспечивают три способа: резьбовой, сварной и с помощью муфты. Основные требования к соединению – герметичность и прочность, обеспечивающие качественную работу трубопровода при подъеме воды из источника. Надежность крепления отражается в характеристике:

• резьбовая сборка самая дорогостоящая, но отличается безупречной герметичностью и быстрым монтажом. Опущенная в выработку конструкция не допускает просадки между составными частями, соединения выдерживают давление грунта. Сечение трубы при резьбовом варианте сборки не изменится, что позволяет сохранить плановые затраты на бурение и использовать насос в соответствии с выбранным диаметром обсадного изделия;
• сварное соединение выполняется при поэлементном погружении конструкции в шахту, и качество сварного шва зависит от квалификации сварщика. Термическая обработка металла снижает устойчивость к коррозии, и требуется дополнительная защита шва, возникает деформация собранной обсадки. Некачественная сварка повлияет на герметичность крепления, что приведет к попаданию сточной воды. Стоимость изделий без резьбы дешевле, но сварочное соединение удорожает монтажные работы;
• сборка с помощью муфты применяется для асбоцементных конструкций в связи с их хрупкостью. Надежность стыков при такой сборке снижается. Муфта увеличивает диаметр трубы, что приводит к дополнительным расходам при бурении шахты и не гарантирует герметичность соединения.

Сборка элементов в виде раструба применяется редко по причине отсутствия необходимой герметичности и возможной просадки между составными частями. Единичное использование такого метода возможно для подъема технической воды с небольшой глубины.

Резьбовое соединение элементов при правильно выполненном монтаже – самое надежное.

Требования к обсадке

Для безаварийной работы шахты требования к материалу зависят от конкретных условий эксплуатации: назначения выработки и геологии грунта в месте бурения. Конструкции, постоянно обеспечивающие водой частные дома на дачах и индивидуальные хозяйства, должны обладать следующими свойствами:

1. Механической прочностью.
2. Коррозийной стойкостью.
3. Устойчивостью к давлению грунта.
4. Устойчивостью к агрессивным средам.
5. Простотой соединения элементов в колонне.
6. Герметичностью составных частей.
7. Длительным эксплуатационным сроком.

Перечисленные свойства обеспечивают герметичность колонны, целостность ствола выработки и защиту потребляемой воды от загрязнения.

Какую лучше выбрать

Приступая к строительству водозабора, нужно вычислить максимальный объем используемой воды и какую трубу лучше использовать. Расчет на воду для потребления учитывает количество жильцов, численность точек водозабора и их назначение. На основании полученных результатов определяется требуемый дебит скважины и диаметр колонны.

• для источника с технической водой применяется пластик;
• скважину на песок обустраивают пластиком и металлопластиком;
• защиту артезианской шахты выполняют металлические шовные, усиленные металлопластиковые и нержавеющие цельнотянутые трубы.

Выбор элементов для обсадной зависит от назначения скважины и грунтовых условий. При оценке цены и качества отдаем приоритет надежности, безаварийной эксплуатации.

Бурение с установкой

Для организации автономного водоснабжения применяется пошаговая инструкция, выполнение которой гарантирует успешный монтаж объекта. Плановая последовательность работ предусматривает следующие действия:

1 ) Заказать в специализированной организации геологическую оценку местности для определения места бурения под шахту с оценкой глубины водоносного горизонта, степенью его влагонасыщенности и потребительских свойств воды.

2 ) Определиться с назначением выработки и обсадной трубой для скважины:

• верховодка: используется на технические нужды с минимальной глубиной бурения. В качестве обсадной колонны применяются пластиковые изделия с резьбовым соединением;
• на песок: вода используется на общедомовые нужды и как питьевая. Для колонны применяются пластиковые или металлопластиковые конструкции;
• артезианская: с большой глубины из скальных карстовых пород. В качестве обсадной колонны применяются изделия с резьбовым соединением: усиленные сварные стальные, металлопластиковые или цельнотянутые стальные, в зависимости от глубины скважины и сложности породы.

3 ) Бурение верховодки (абиссинский колодец: глубина до 12 метров) и скважины на песок (водоносный горизонт 12–50 метров) можно выполнить своими руками, используя ручной винтовой бур или автобур.

• для бурения в слой верховодки применяем шнек диаметром 40–70 мм;
• используем ПНД 32–63 мм;
• бурение выполняем винтовым шнеком с промывкой, с помощью центробежного насоса, установленного снаружи. Для достижения требуемой глубины используются штанги длиной 2–5 метров;
• после достижения водоносного слоя производим обсадку выработки трубой ПНД с установленным в ней фильтром длиной 2,5 метра и откачиваем мутную воду;
• бурение скважины на песок выполняется буром диаметром 146 мм, для обсадки выработки используется труба ПНД 125 мм;
• для очистки воды к первой обсадной трубе крепится фильтр, у которого диаметр больше диаметра трубы. Остальные изделия последовательно соединяются на резьбу с опущенной в скважину частью колонны до достижения фильтром водоносного слоя. Для лучшей очистки воды фильтр в конструкции засыпается щебнем;
• в колонну опускается скважинный насос с водоподъемным шлангом, который через адаптер, встроенный в обсадку, соединяется с наружным водоводом и производится откачка мутной воды до появления чистой.

4 ) Выработку артезианской (на известь) скважины, глубиной 50–200 п/м осуществляют с помощью спецтехники. Применяются четыре водоподъемных варианта с использованием металлических обсадных изделий:

• обсадка доходит до известкового пласта, а затем открытым стволом меньшего диаметра бурят до водного горизонта;
• используются две обсадных нитки. Первая доходит до пласта известняка, а вторая, перфорированная, меньшего размера, через пласт до водоносного слоя;
• для защиты от смешения верхних вод с артезианскими используют кондуктор – второе изделие большего диаметра, чем обсадка, установленное в верхней части выработки;
• когда известковый слой неоднороден, монтируют три трубы. Первую обсаживают до сложного слоя, вторую, меньшего диаметра, до известняка, третью – меньше чем у второй, до водоносного слоя.

Глубинный насос устанавливается в нижних трубах.

Ошибки при бурении

Приступая к строительству шахты, неквалифицированные и без подготовки работники часто допускают ошибки, игнорируя пошаговую инструкцию монтажных работ:

1. Ошибка в оценке места бурения и расположении водоносного слоя.
2. Неправильное бурение по глубине, ошибочная оценка кернового материала.
3. Нарушение герметичности обсадной колонны по причине плохо скрученных элементов между собой при соединении или некачественной сварке шва.
4. Ошибка в подборе фильтра приводит к выходу из строя насоса после попадания в ствол песка.
5. Неправильный выбор обсадного изделия, не учтен размер выработки и состав грунта.

Ошибки совершаются по халатности, неопытности работников, от плохой подготовки, отсутствия нужного оборудования или инструмента. Чтобы не допускать нарушения, важно изучить опыт профессионалов по фото- и видео-материалам.

Полезное видео

Читайте также:  Что такое скважинный адаптер, монтаж своими руками

С этим разобрались, далее рассмотрим основные размеры пластиковых труб для скважин и узнаем, какие из них лучше.

Обсадная труба 125 мм

Основной диаметр трубы ПНД для скважин, которая, как правило, устанавливается внутрь стальной 159 мм или 152 мм трубы, но иногда их применяют без металлической обсадной колонны. В Московской области очень популярна труба ПНД 125 мм со стенкой толщиной 7.1 мм. Если эта 125 мм пищевая синяя труба ставится без стали, то используют версию со стенкой 9 мм.Вот тут мы расписали все о конструкции металл 159 + пластик 125 мм и зачем это нужно. На концах 125-й трубы нарезана резьба, посредством которой одна труба соединяется с другой.

Плюсы и минусы обсадной 125 пластиковой трубы:

• Дешево. Позволяет существенно снизить стоимость скважины, по сравнению с металлической трубой.
• Подойдет любой насос для скважины 125 мм в диаметре. Внутренний диаметр этой трубы 111 мм, а значит любой недорогой 4-х дюймовый скважинный насос войдет в нее без проблем.

• Нельзя обсаживать скважины без стали на большую глубину.

Обсадная труба 117 мм

Вследствие того, что бурить стали с тонкой 133 мм трубой, толщина стенки которой равна 4.5 мм (и меньше), а внутренний диаметр 124 мм, появилась возможность установить в нее обсадную ПНД 117 мм трубу, где она работает как эксплуатационная колонна. Узнать зачем нужна скважина 133 мм + ПНД 117 мм можно вот тут. Это полный аналог описанной выше 125 мм трубы, но чуть меньше. Ее внутренний диаметр 102 мм (на практике 100-101 мм), что дает возможность поставить впритык 4-х дюймовый насос и получить проблемы пытаясь достать его оттуда, когда сломается. Именно поэтому в ПНД 117 мм лучше устанавливать насос диаметром 3 дюйма или 3.5 дюйма.

Достоинства и недостатки 117 мм ПНД трубы:

• Предельно дешево.
• Можно установить 4-х дюймовый насос.

Труба для скважины 110 мм

Данный размер пластиковых труб применяется в бесшовных 133 мм трубах или в усиленных шовных. За счет большей толщины стенки, внутренний диаметр этих 133 мм труб равен 123 мм и в силу технических особенностей, в них невозможно пробурить под пластиковую 117 мм ПНД. Таким образом, мы пришли к трубе еще меньшего диаметра — 110 мм. Толщина стенки этой трубы 6.3 мм, но за счет маленького диаметра, это компенсируется повышенной жесткостью.

Достоинства и недостатки обсадной 110 мм ПНД трубы:

• Дешево.

• Внутренний диаметр пластиковой 110 мм трубы для скважины составляет около 97 мм, а значит, придется ставить дорогой 3-х дюймовый насос, вроде Grundfos SQ. Но если скважина мелкая, то можно обойтись более демократичными Speroni или китайскими насосами.

Скважина без пластиковой трубы

Бурить артезианскую скважину без использования пластика можно, если имеются напорные горизонты. Например, в случае, если пробурив скважину, вода поднялась в стальные трубы, и насос будет стоять тоже в стальной обсадной трубе. Но даже в таком случае желательно обсадить известняк потому, что это своеобразная порода: может раскиснуть, начнет заваливать ствол… Это не такая уж большая неприятность, но мы же хотим беспроблемную конструкцию.

В местах, где известняк с прослойками глины, обсаживать известняк нужно всегда, ибо глина будет подкрашивать воду, а затем вовсе затянет скважину. В таких случаях участок с глиной перекрывают сплошной трубой, а в области водоносов делают перфорацию.

В общем и целом, конструкций водозаборной скважины может быть множество и все они зависят от геологии местности, где то это нужно, а где то нет. Поэтому вы не можете выбрать, как делать с пластиком или без него. Пластик — это не роскошь, ПНД труба — это необходимость. Если в вашем случае нужно поставить ПНД, а вы отказываетесь, тогда придется опускать более дорогую стальную трубу.

• Некоторые буровые фирмы занижают цену метра бурения, называя стоимость без ПНД трубы. Вы заказываете скважину, а в процессе работ выясняется, что без обсадной трубы из пластика не обойтись и нужно доплатить. Вы либо доплачиваете и остаетесь без сэкономленных 10000 руб, либо буровики берут деньги за разведочное бурение и уезжают, а вы остаетесь без денег и без скважины. Уважающие себя компании заранее предупреждают о возможной сложности геологии и необходимости использования двойной обсадной трубы.Вот здесь мы написали больше о возможных обманах со стороны бурильщиков.

Обсадка скважины пластиковыми трубами

Итак, скважина пробурена и обсажена стальной трубой до известняка, вода стоит в известняке и не поднимается в стальные трубы. Вы не можете опустить глубинный насос в голый известняк (потому, что застрянет), поэтому его предварительно обсаживают ПНД трубой и потом в эту трубу ставят насос. Раньше для обсадки известняка использовали металлические трубы, но они стоят дорого, сегодня конкуренция набрала угрожающие масштабы и в погоне за лучшей ценой все перешли на пластиковые трубы.

При обсадке известняка, пластиковую трубу принято выводить на несколько метров выше воды, чтобы не всплыла.

В народе распространено выводить пластиковую трубу под верх скважины. Это не имеет никакого смысла, достаточно вывести трубу на 3-5 метров выше воды и она уже не всплывет, остальное пустая трата денег.

Но иногда реализуют такую конструкцию скважины, когда пластиковую трубу не опускают до дна, а делают своеобразный карман в известняке, где пластик затянет глинами. Это защитит скважину от верховодки даже в случае сквозной коррозии стали. Часть буровых организаций предлагают поставить пакер в скважину, который выглядит как намотка на пластиковую трубу, он призван закрыть пространство между пластиком и сталью и обеспечить герметичность. Но пока спускают трубу с намоткой в скважину, эта намотка разболтается, порвется и толку от нее не будет. Но главное, что никто никогда не поймет, вышел пакер из строя или нет, вода ведь все равно будет чистая и прозрачная. Встречаются более сложные варианты пакеров, но это дополнительные деньги, дополнительное время на их установку, а сейчас все компании идут по пути предельного сокращения затрат и никто не будет заниматься этим бесплатно.

Как сделать скважину только из пластиковой трубы

Некоторые конторы практикуют обсадку скважины пластиковыми трубами без стальной колонны, дескать, пластик вечный, не корродирует и экологически чистый. Давайте выясним насколько оправдано использовать только пластик в скважине.

Второй момент в обсадке: пластик в воде всплывает, а скважину обсаживают тогда, когда она стоит заполненная буровым раствором, плотность которого еще выше воды. Вместо того чтобы плотней встать на известняк, пластиковая труба все время стремится наружу с огромной силой. Поэтому ее стараются придавить грузом и ждут, пока трубу обтянет глиной.

Бурение скважины с пластиковыми обсадными трубами продвигается исключительно с целью экономии средств, ибо цена ПНД трубы ниже стальной.

Какая скважина лучше из пластика или металла

В конце подведем итог, специально для тех, кому лень читать весь материал, мы сразу решим вопрос, какая обсадная труба лучше ПНД или стальная. Пластик хорош и позволяет снизить цену на бурение, он отлично работает, но если защищен железной трубой. Стальная труба также хороша, но она устанавливается до известняка, а сам известняк нужно обсадить уже пластиком. В наших краях (на юге Московской области) нельзя оставить известняк без обсадки. Поэтому, идеальное сочетание это железо и пластик. Если нет доверия ПНД, можно переплатить и сделать металл и металл.

Вас заинтересует:

Обсадные трубы для скважины в 2019 годуТруба стальная 133 и 159 ммОбсадная труба с резьбой или на сваркеОцинкованная труба для скважиныОбсадная труба для скважины

Поделитесь статьей с друзьями:

Содержание

Чтобы провести систему подачи воды в частный дом, который нельзя подключить к центральному водоснабжению, люди оборудуют колодцы и скважины. Второй вариант позволяет получать чистую жидкость из глубоких слоев почвы. ПНД трубы для скважины предназначены для изготовления обсадной конструкции, которая защитит трубопровод от воздействия агрессивных сред, попадания почвы, различных химических элементов в питьевую воду.

Технические характеристики

Обсадные трубы ПНД должны соответствовать ряду параметров. Из-за этого производители руководствуются определенными ГОСТами при изготовлении. Технические характеристики труб из пластика:

1. Окраска элементов трубопровода — черная, синяя, черная с желтыми полосками (применяется для транспортировки газов).
2. Рабочий температурный диапазон — от -20 до 40 градусов. Максимальные скачки температур — от -70 до 80 градусов.
3. Средний срок эксплуатации — 50 лет.
4. Диаметры — от 10 до 1200 мм. Если речь идет про обсадные конструкции — от 90 до 180 мм.
5. Допустимое давление жидкости или газа — от 6 до 16 атмосфер.
6. Прочность к разрыву — около 38 тысяч кПа.
7. Производимые размеры — от 6 до 12 метров по длине.

Выбор материала зависит от того, в каких условиях будет эксплуатироваться трубопровод. Диаметр и толщина зависят от мощности устанавливаемого насоса.

Разновидности

Обсадные трубы для скважин изготавливаются из различных материалов:

1. Асбестоцемент. Детали из этого материала прочные, имеют толстые стенки. Отдельные элементы сложно стыковать друг с другом, чтобы получить соединение с высокой герметичностью.
2. Металл. Отдельные элементы обсадных трубопроводов изготавливаются из стали. Имеют резьбовые соединения для стыковки. Главный недостаток материала — восприимчивость к коррозии.
3. Различные виды пластика — нПВХ, ПВХ, ПНД. Эти материалы превосходят предыдущие по техническим характеристикам.

Для соединения пластиковых труб, применяются разные технологии.

Принципы выбора

Прежде чем покупать ПНД трубы для скважины нужно определить с глубиной. Для этого нужно вызвать специалистов по бурению, чтобы они смогли определить где пролегают водоносные слои. Оптимальный диаметр трубок для грунтовой скважины — 125 мм. Для глубоких каналов создаются телескопические конструкции. Важно учесть разницу между отдельными элементами обсадной колонны — 50 мм.

Преимущества и недостатки

Преимущества:

1. Отдельные элементы проще заменять, если они выходят из строя.
2. На пластиковых поверхностях не появляется ржавчина, они не разрушаются при длительном воздействии агрессивных сред.
3. Полиэтилен низкого давления не деформируется при температурах от -70 до 90 градусов по Цельсию.
4. Пластик снижает вибрации, шум, выдерживает большие механические нагрузки.

Недостатки:

1. Трубы из ПНД недостаточно пластичны. Это нужно учитывать при их установке в скважину.
2. Трубки из этого материала нельзя устанавливаться в каналы глубиной более 100 метров.

Для каменистых пород грунта рекомендуется изготавливать металлические трубопроводы.

Производители и стоимость

Элементы для изготовления обсадных конструкций можно купить в крупных строительных магазинах. Чтобы сэкономить деньги, лучше купить продукцию российских производителей. Средняя цена за 1 погонный метр — 350 рублей.

Обсадка скважины

Обсадная труба для скважины устанавливается в несколько этапов. Изначально с помощью специального оборудования бурится скважина. По мере бурения, в нее помещаются отдельные элементы конструкции, которые постепенно наращиваются. Процесс проводится до достижения требуемой глубины.

Способы соединения трубок из полиэтилена низкого давления:

1. Ниппельное — на трубы с внутренней резьбой навинчивается ниппель, при этом размеры скважины по диаметру не увеличиваются.
2. Муфтовое соединение. Трубы должны иметь внешнюю резьбу, муфта наружную. Детали скручиваются вместе для получения прочного соединения.
3. Раструбно-резьбовые. Представляет собой сборку телескопической конструкции, каждый элемент которой меньше предыдущего.

Резьба может находиться на внутренней, наружной части трубок.

Трубы из полиэтилена низкого давления все чаще применяются для изготовления обсадных конструкций. Связано это с тем, что материал не уступает асбестоцементу, металлу по техническим характеристикам.

08 Сборка ПНД соединений и труб

Для организации водоснабжения частных домов и дач часто используются колодцы или же скважины. Чтобы обеспечивать правильное и надежное функционирование этих важных инженерных приспособлений, в последнее время используются обсадные трубы ПНД для скважин. Они предназначены для препятствия осыпанию грунтов внутрь ранее оборудованных систем подачи воды в домашний трубопровод.

Что такое обсадные трубы

Обсадные трубы ПНД – это пустотелые изделия на основе полого профиля постоянного сечения, которые отличаются такими функциями, как:

• защита стенок скважин от обрушения;
• предотвращения проникновения загрязненных поверхностных вод в скважину;
• обеспечения условий для надежной работы насоса и водопровода.

Трубы ПНД для сважин используются при направленном бурении вместо ранее часто применявшихся асбестоцементных и стальных изделий.

Это обусловлено их оптимальными техническими характеристиками и эксплуатационными возможностями для доставки воды в домашние трубопроводы.

Производство труб для обсадки скважин осуществляется по таким же технологиям, по которым изготавливают напорные трубы из полиэтилена. Используется метод экструзии, подразумевающий формование расплавленного до вязкого состояния полиэтилена в готовое изделие посредством продавливания этой эластичной массы через отверстие определенной формы.

Производятся обсадные трубы ПНД в соответствии со стандартами ТУ 2248 – 00523208482 – 06 и ТУ 2248-001-84300500-2009. По стандарту они изготавливаются голубыми и черными с разными типами резьбовых соединений, таких как:

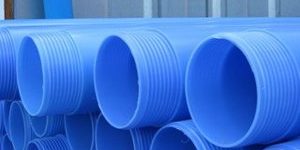

1. С наружной резьбой. Для стыковки в таком случае используются муфты.
2. С комбинированной резьбой. На одном торце выполняется наружная нарезка, на другом – внутренняя.

Форма резьбы в трубах ПНД для бурения тоже может быть различной:

• цилиндрическая (ленточная), отличающаяся витками прямоугольного профиля;
• трапециевидная (коническая), повышающая герметичность буровой колонны.

Трубы ПНД для бурения могут использоваться как обсадные кожухи или же внутренние колонны для скважин.

Читайте также:

Выбор формы и материала пластиковых вентиляционных труб — таблицы размеров и сечений Для создания комфортных условий проживания в квартирах или частных домах необходимо создать условия для поступления…

Какие материалы используются для производства

Для производства обсадных труб могут использоваться:

• полиэтилен низкого давления (ПНД);
• асбестоцемент;
• поливинилхлорид (ПВХ);
• металл (чугун или сталь).

В настоящее время спросом пользуются трубы для скважин, выполненные из полиэтилена низкого давления. ПНД имеет высокую плотность — более 0,941 г/см3.

Полиэтилен низкого давления характеризуется химической стойкостью. Его растворение происходит только при использовании 50-процентного раствора соляной кислоты.

Преимущества и недостатки

Основные преимущества труб ПНД для бурения скважин:

1. Экологическая безопасность. Обсадные трубы ПНД могут контактировать с водой, которая в дальнейшем будет использоваться для употребления человеком. К тому же такие изделия полностью безопасны для окружающей среды.
2. Резьбовое соединение. Оно позволяет осуществлять монтаж двух отрезков между собой без необходимости использования каких-либо дополнительных инструментов. К примеру, их не требуется сваривать друг с другом, что нужно делать при монтаже металлических изделий.
3. Устойчивость к динамическим нагрузкам. Изделия способны выдерживать даже очень высокое внутреннее давление.
4. Устойчивость к коррозии и воздействия химических элементов. Это обеспечивает весьма продолжительную эксплуатацию. Металлические изделия в этом плане менее долговечны.
5. Высокая морозостойкость. Изделия могут выдерживать морозы до -70 градусов по Цельсию. Именно поэтому их можно использовать, в том числе, в регионах с весьма суровыми климатическими условиями.
6. Малая чувствительность к высоким температурам. Деформация начинается только при повышении температуры до +80 градусов Цельсия.
7. Не очень значительная масса. Изделия из металла или асбестоцемента имеют вес в несколько раз больше, чем аналоги из полиэтилена низкого давления.

Прежде чем приобрести трубы ПНД для скважин, необходимо обратить внимание на их недостатки:

1. Недостаточная пластичность. Вследствие этого снижается уровень прочности на изгиб. Именно поэтому помещать трубы можно только в ровно пробуренную скважину, не имеющую никаких выступов и порогов. Металлические и асбестоцементные аналоги являются более надежными в этом плане.
2. Монтаж нужно осуществлять максимально осторожно. Для этого в некоторых случаях требуется использование стальных изделий с последующей их заменой на трубы ПНД. Таким образом можно предотвратить повреждения конструкции.
3. Возможность использования только по отношению к скважинам глубиной до 100 метров. Если этот показатель больше, лучше отдать предпочтение металлическим изделиям.

Специалисты рекомендуют использовать трубы ПНД преимущественно при бурении скважин в глинистых или же песчаных типах грунтов. Если работы предстоит осуществлять в горной породе, лучше применять стальные изделия.

Они являются более надежными и эффективными при заборе воды из известняковой почвы.

Более подробно и наглядно о преимуществах и недостатках обсадной трубы ПНД для бурения вы можете посмотреть в данном ролике:

Технические характеристики

Перед приобретением обсадных труб ПНД для скважин обратите внимание на их технические характеристики. Именно они влияют на возможность использования этого материала для обсадки.

Основные особенности:

• стандартная длина: 3 или 4 метра;
• диаметры: от 90 до 160 миллиметров;
• эксплуатационный срок службы: 50 лет;
• толщина стенок: от 6,3 до 9,1 миллиметра.

Шаг резьбовых витков составляет 6 миллиметров, их глубина – 2,2 миллиметра.

Подбор диаметра

Для подбора диаметра обсадной трубы используется следующая формула:

ДТ = ДН+Сх2+З, где:

• ДН – диаметр насоса.
• С – толщина стенки.
• З – зазор между трубой и насосом.

Для того чтобы подобрать оптимальный вариант, необходимо выполнить несколько действий, таких как:

1. Определение пикового расхода воды. Он приходится на время, когда все точки расхода воды работают одновременно. Это касается сантехнических приборов ванной комнаты, кухни, санузла, уличной системы полива и т.д. Стоит обратить внимание, что один раскрытый кран расходует до 0,7 кубометра воды каждый час. Примерно такое же потребление у стиральной машины или же стандартного шланга. Как правило, расход воды двухэтажного дома составляет 3-5 кубических метра в час.
2. Выбор насоса. Его нужно осуществлять на основании пикового расхода воды. Небольшой дом, который используется до 3 кубических метра каждый час, требует насоса диаметром около 75 миллиметров. Он должен располагаться внутри обсадной колонны.

Для того чтобы рассчитать диаметр обсадной трубы для бурения, к диаметру насоса необходимо прибавить зазор, составляющий 4 миллиметра и толщину стенки. На последнем этапе нужно соотнести полученное значение с имеющимися типами продукции. Если подсчет выдал, что минимальный диаметр должен быть 87 миллиметров, можно приобрести изделия на 89 или 108 миллиметров. Выбор между ними стоит делать в зависимости от толщины водоносного слоя земли.

Как правильно подобрать диаметр обсадной трубы ПНД для бурения скважины объясняет специалист:

Варианты монтажа

Существуют следующие варианты монтажа ПНД труб для скважины:

1. Резьбовый. Этот метод является наиболее простым в выполнении. Чтобы им воспользоваться, не нужно иметь никаких дополнительных инструментов и приспособлений. С такой работой можно справиться самостоятельно.
2. Муфтовый. Он требует применения соединительных фитингов между двумя участками, таким образом соединяя их друг с другом.

Особенности применения изделий с резьбой

Монтаж обсадных труб ПНД с резьбой осуществляется по такой схеме:

1. Первоначально со скважины выкачивается скопившееся в ней вода.
2. Для придания большей прочности резьбовому соединению его нужно смазать специальным клеем.
3. Подготовленный фильтр присоединяется к цельной трубе.
4. На дно устанавливается фильтрующая трубка.
5. Изделие постепенно опускается на дно обычной лебедкой или же специальной техникой.
6. Когда конструкция практически полностью входит в землю, происходит монтаж другой трубы аналогичным способом.

Дополнительно пространство между трубой и стенкой скважины может быть залито бетоном.

Утепление

Для обеспечения оптимального функционирования системы в холодное время года специалисты рекомендуют ее соответствующим образом утеплить.

Для этого лучше всего изолировать как поверхность самой скважины, так и обсадные трубы. Дополнительно также нужно осуществить монтаж утеплительных материалов вокруг подводов.

Необходимые материалы

Существует несколько различных материалов, которые позволяют провести утепление обсадных труб для скважин:

1. Минеральная вата. Она используется для изоляции изделий, находящихся непосредственно в земле.
2. Нагревательный кабель. Он прокладывается вдоль трубы, нагревая поверхность вокруг нее на несколько градусов.
3. Вспененный полиэтилен. Он отличается высокой устойчивостью к влаге, перепадам температур и химическому воздействию стройматериалов.

Лучше всего использовать комплексный подход к утеплению обсадных труб. Наиболее дорогим методом является прокладка нагревательного кабеля в скважину.

Работы по утеплению

Процесс утепления обсадных труб ПНД происходит следующим образом:

1. Первоначально нужно выкопать траншею глубиной от 1 до 1,5 метров в зависимости, как промерзает грунт в зимний период времени.
2. В каркасе можно разметить расширительный бачок или же насосную станцию.
3. Как только траншея будет готова, горловину обсадки необходимо срезать на уровне основания короба.
4. Пол нужно обустроить крышкой, которая будет иметь тот же диаметр, что и труба.
5. Трубы и подводы нужно обернуть ранее подготовленными теплоизоляционными материалами. Между ними и системой можно оставить воздушную подушку шириной до 5 сантиметров. Ее дополнительно специалисты советуют заполнить опилками.

Таким образом, процесс утепление обсадных труб ПНД довольно простой в выполнении. Провести эту работу можно самостоятельно без необходимо обращения за помощью к специалистам.

Статья размещена в рубрике|подрубрике

Централизованное водоснабжение, которое решает все проблемы с водой жителей городских квартир, для дачных участков или удаленных поселков — редкость. В таких случаях жильцы выбирают в качестве постоянного источника воды колодец либо скважину. Так, скважина позволяет задействовать для водоснабжения глубокие слои подземных вод, для чего выполняют бурение на большую глубину.

В изготовленную скважину помещают трубу, на нижнем конце которой предусмотрен фильтр, после чего систему водоснабжения продлевают до дома. Также всю конструкцию оборудуют насосом для обеспечения подачи воды наверх. Обсадная труба ПНД для скважин с резьбой нужна для того, чтобы в выполненной земляной шахте не осыпался грунт. Если применить изделие из пластика, то всегда можно будет извлечь фильтрующий элемент для ремонта либо регулярной очистки. В противном случае сделать это будет затруднительно, если не невозможно.

Материалы для обсадных труб

Установка обсадной трубы в скважину может предусматривать использование трех типов материалов:

1. Металл (сталь). Сталь характеризуется высокой прочностью, а все конструктивные элементы соединяются прочным резьбовым соединением. Однако этот материал подвержен коррозии, а решение использовать конструкцию из нержавеющей стали приведет к ощутимому ее удорожанию.
2. Асбестоцемент. Прочен, с выполненными толстыми стенками. Но асбестоцементные трубы тяжело стыковать между собой, кроме того, материал может негативно отразиться на качестве питьевой воды
3. Пластик (полимеры — ПНД, ПВХ, нПВХ). Характеризуются небольшим весом, удобством монтажа. Специальная конструкция элементов позволяет соединять их быстро и просто — здесь предусмотрены различного вида резьбовые соединения. Кроме того, такие изделия не утрачивают работоспособности и не меняют свойств при разных температурах. Пластик дешев и долговечен, он не корродирует и не изменяет качество проходящей через него среды.

В чем преимущества

Обсадная труба ПНД для скважин с резьбой — разновидность полиэтиленовых изделий (полиэтилен низкого давления), для производства которых используется метод экструзии. Исходный материал отличается очень плотной структурой, благодаря чему изделия приобретают особенную прочность.

Важно: ПНД-трубы часто используют при создании водопроводных систем, поскольку полиэтилен не способен выделять вредных компонентов, изменяя состав воды.

Установленная обсадная труба для скважины своими руками позволяет решать такие функциональные задачи:

• защищает стенки выполненной скважины от обрушения из-за подвижек грунта;
• предохраняет источник питьевой воды от всевозможных загрязнений, попадающих извне;
• служит дополнительной опорой для установки насосного механизма.

При бурении и обустройстве скважин ПНД-труба будет оптимальным вариантом. Ее длину можно регулировать, наращивая дополнительные модули, а герметичность будет обусловлена резьбовыми соединениями. Интересно, что нагрузка на место стыков будет существенно меньше в пластиковой трубе, чем в металлической. Кроме того, пластиковый элемент конструкции ощутимо легче сменить, чему способствует и его минимальная стоимость.

Важно: Стоимость пластиковой обсадной трубы зависит от габаритов — длины, диаметра, но даже самое габаритное изделие все равно остается бюджетным.

Что касается основных преимуществ, то в их числе можно выделить:

1. Пластик не ржавеет и способен служить десятки лет без потери первоначальных свойств. Как правило, труба из стали корродирует на 0,5 мм каждые 10 лет, а пластик способен прослужить полвека без изменений. Если внешняя стальная труба выполнена из стали, и на ней возникнет сквозное отверстие из-за ржавчины, то воду в скважине защитит от загрязнений именно пластик, установленный внутри.
2. Эксплуатационная пластиковая колонна намного дешевле стальной и при необходимости может быть легко заменена, если потребуется ее ремонт.
3. Для обсадных труб используется абсолютно гигиеничный пищевой пластик, а значит, проходящая через них вода будет соответствовать всем санитарным нормам чистоты. Качество воды, проходящей сквозь скважину, сохраняется полностью.
4. Полимеры химически нейтральны, так что и экосистема участка не нарушается.
5. ПНД обсадная труба отличается устойчивостью к ударным нагрузкам, а также способностью снижать шумы и вибрацию, что будет очень важно в процессе эксплуатации источника питьевой воды.
6. Сохранение рабочих свойств конструкции возможно в широком температурном диапазоне, от -70 до +80°С.
7. Материал легок в монтаже благодаря малому весу.
8. ПНД-трубы — это высокий уровень химической устойчивости и повышенная электроизоляционная способность.

Однако перед тем, как установить обсадную трубу в скважину, учитывайте, что материал недостаточно прочен на изгиб. Технологически это свойство можно минимизировать, если перед тем, как сделать обсадную трубу для скважины, выбрать на этапе бурения стальную конструкцию, а затем в уже изготовленную скважину поместить полиэтиленовую трубу. Но толщина стенок ПНД-трубы не должна быть менее 7 мм.

Виды соединений обсадных труб ПНД

Самым качественным соединением для труб считается резьба, при монтаже скважины может использоваться:

1. Муфтовое соединение, где подразумевается применение муфты и трубы, причем муфта выполнена с внутренней резьбой, а труба — с наружной. Все элементы из полиэтилена вкручиваются внутрь муфты.
2. Ниппельное, когда ниппель навинчивается на части труб с внутренней резьбой. Соединение прочное, размеры колодца не увеличиваются.
3. Раструбно-резьбовое, когда обсадной колодец собирается из «телескопических» труб, где каждый следующий отрезок меньше предыдущего

Различаются и способы нанесения резьбы на торцы трубы. Она может быть наружной или внутренней двусторонней, наружной с одной стороны и внутренней — с другой, а также наружной/внутренней для раструба.

Но главными преимуществами конструкции все же остаются демократичная стоимость и сохранение великолепных санитарных свойств питьевой воды, ее вкуса и прозрачности.

О том, как пробурить скважину своими руками, мы рассказали в отдельной статье сайта.

О видах ручных насосов для скважин и колодцев читайте здесь.

Про обсадные скважинные трубы, но только из ПВХ, есть информация на этой странице http://okanalizacii.ru/vodosnabzhenie/skvazhina/truby-obsadnye-pvh-s-rezboj-dlya-skvazhin.html

Цена

В зависимости от диаметра обсадная труба для скважины цены может иметь следующие (приведена стоимость обсадных труб ПНД с резьбой).

Наружный диаметр, мм	Толщина стенки, мм	Цена, 1 п/м, руб
90	7,3	1,85	265
110	7,5	2,32	312,5
125	7,3	2,65	340
135	10	3,75	451
160	9	4,3	506

Добавьте страницу в закладки!Используемые источники:

• https://wodakachka.com/skvazhiny/oborudovanie/obsadnuaya-truba-harakteristiki.html
• https://mezozoi.ru/truba-dlya-skvagini/plastikovaya-obsadnaya-truba/
• https://trubyda.ru/truby/pnd-dlya-skvazhiny
• https://trubarik.ru/pnd/obsadnye-truby
• http://okanalizacii.ru/vodosnabzhenie/skvazhina/obsadnaya-truba-pnd-s-rezboj.html
