Стараясь наладить воздухообмен в частном доме или квартире, мы нередко совершаем ошибки. Например, ставим обратный клапан вентиляции с целью избавления от неприятных запахов, проникающих внутрь помещений сквозь вытяжные каналы. Боремся с последствиями, настоящая причина явления – отсутствие притока воздуха. Стоит разобраться, когда действительно нужны обратные вентиляционные клапаны, рассмотреть виды и способы установки возвратных устройств своими руками.
Для чего нужен обратный клапан
Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.
Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.
Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:
- При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
- Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
- В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
- Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.
Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.
Неправильное применение элементов
Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:
- причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
- тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
- если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
- вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
- работа естественной вентиляции без притока не наладится.
Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.
Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:
- Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
- При отключенных вентиляторах запахи туалета просочатся в кухню.
- При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.
Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.
Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.
Виды возвратных устройств
В системах вентилирования помещений применяются следующие разновидности обратных клапанов:
- воздушные заслонки – гравитационные и пружинные;
- лепестковые (мембранные);
- двухстворчатые типа «бабочка».
Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.
Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.
Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.
Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.
Конструкция и принцип работы заслонок

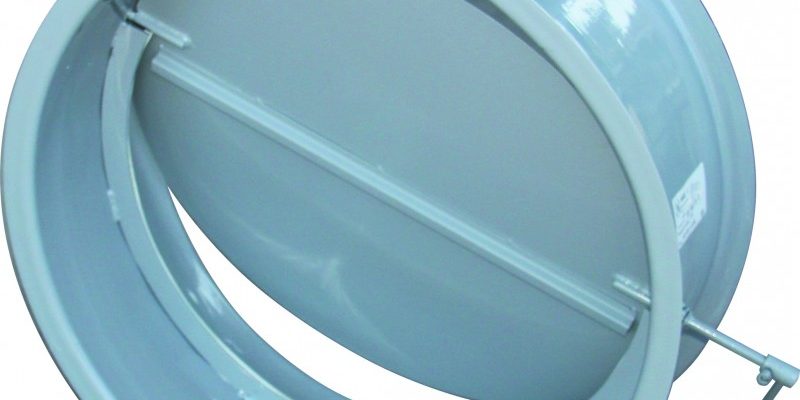

Одностворчатый обратный клапан состоит из таких деталей:
- корпус круглой либо прямоугольной формы;
- изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
- в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).
Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».
Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.
В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:
- если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
- если перевернуть вентклапан вверх ногами, проход останется открытым;
- при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.
«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.
Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».
Мембранные клапаны и гравитационные решетки
В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.
Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.
Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.
Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.
Рекомендации по выбору
Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:
- Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
- Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
- В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.
В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.
Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.
Как устанавливается обратный клапан
Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.
Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.
Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:
- Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.
В перевернутом положении створка запорного устройства остается открытой - Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
- По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
- Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
- Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.
Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.
Заключение
Как видите, в системах домашней вентиляции обратный клапан используется нечасто. Если же исповедовать основательный подход к организации воздухообмена, то возвратные элементы станут вообще не нужны. Кухонная вытяжка без проблем подключается к вытяжной отдушине с решеткой, главное – обеспечить приток. Исключение – более сложные схемы с применением 2–3 вентиляторов, работающих поочередно или одновременно. Там клапаны помогают направлять потоки либо регулировать количество проходящего воздуха.
Современные системы вентиляции предназначаются для эффективной организации воздухообменных процессов в разных типах помещений. При этом большинство устройств и бытовых приспособлений, предназначенных для вентилирования дома или квартиры подключаются к комплексу общеобменной или естественной вентиляции. Для качественного функционирования всех устройств и предотвращения возврата загрязненной воздушной смеси в помещение используются определенные устройства. Представленные фото обратного клапана на вентиляцию позволяют понять принцип его работы, и оценить возможность выбора разных моделей для обустройства домашнего комплекса воздухообмена.
Вентиляционные системы, их виды и назначение
Необходимость вентилирования жилых и хозяйственных или целевых помещений обусловлена важностью создания комфортных условий для человека. Переувлажнение или осушение пространства, неприятные запахи и высокая концентрация пыли могут привести к развитию разных заболеваний, поэтому устанавливаются разные системы очистки воздуха:
- общеобменная. Естественная вентиляция, обеспеченная физическим процессом воздухообмена, протекающим благодаря разнице давления воздуха, находящегося снаружи и внутри постройки;
- принудительная. Обеспечивается работой оборудования приточного, вытяжного или приточно-вытяжного типа, что усиливает функционирование обустроенного общеобменного воздухообмена.
Эффективный обратный клапан в системе вентиляции обеспечивает нейтрализацию возникновения такого эффекта как обратная тяга.
Это достаточно неприятное явление становится следствием разных причин, а ее следствием выступает возврат через вентиляционные шахты загрязненной и отработанной газовоздушной смеси.
Обратная тяга: причины и особенности возникновения
Обустроенный и правильно установленный своими руками обратный клапан для вентиляции поможет избежать поступления грязного воздуха из шахты воздухоотвода в дом. Такое явление нередко наблюдается в старых домах, кроме того существует целый комплекс причин, которые вызывают возникновение неприятного эффекта, к ним относятся:
- уменьшение или перекрытие воздушного потока из приточной системы вентилирования;
- постепенное и полное засорение выводных отверстий в комплексе естественного воздухообмена;
- выход из строя механических элементов и узлов оборудования принудительной вентиляции;
- увеличение общеобменных процессов в результате множественного врезания в вентшахту;
- неправильное проектирование и распределение по дому или помещению точек воздухозабора.
Важно понимать, что даже при работоспособных и отрегулированных комплексах общеобменной и принудительной вентиляции может возникать обратная тяга. Это бывает при резких погодных изменениях, к такому состоянию при водит загрязнение или обледенение выводных каналов и нарушение общей архитектуры постройки.
Устройство для нейтрализации тяги обратного типа
Приточная или вытяжная вентиляция с помощью обратного клапана нейтрализует негативный эффект и возможность возврата воздуха в помещение. Процесс перекрытия воздуховода осуществляется благодаря естественным физическим законам и благодаря уникальному конструкционному устройству эффективного приспособления.
Виды обратных клапанов для разной вентиляции
Современными производителями предлагается обратный вентиляционный клапан для естественной вентиляции и модели, подходящи для другого оборудования. При этом такие приспособления подразделяются по конструкционным особенностям на разные виды, имеющие свои эксплуатационные характеристики: Мембранные. Одностворчатое приспособление с гибкой мембраной для пропускания воздуха в одном направлении и блокировкой движения обратного типа. Эти устройства отличаются по внутренней конструкции и могут быть со смещенным положением оси или обустроенные противовесом. Лепестковые. Компактные и небольшие модели по внешнему виду напоминают жалюзи и часто используются в вентиляционных комплексах.
- Вытяжка 60 см — рекомендации как правильно выбрать вытяжку и характеристики современных моделей
- Черная вытяжка — советы по выбору и применению в дизайне интерьера. Как установить вытяжку правильно (95 фото)
- Рекуператор для дома — советы по выбору, эффективное использование рекуператора и принцип работы устройства (75 фото)
Пластины таких приспособлений легко реагируют на движение воздушных масс благодаря своей гибкости и перекрывают обратное движение воздуха.
Бабочка. Простой и действенный клапан размещается в воздуховоде для повышения эффективности работы вентиляционного комплекса и работает по типу лепестковых моделей. Особенностью такого приспособления является наличие не множества гибких препятствий, а двух лепестков.
Самым простым и недорогим решением для воздухообменного комплекса естественного типа является решетка с обратным клапаном для вентиляции. Рекомендуется устанавливать такие приспособления на каждой точке входа в общий вентиляционный канал, отводящий отработанную газовоздушную смесь за пределы помещения.
Фото обратного клапана на вентиляцию
Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
Причины возникновения обратной тяги
Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.
Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.
С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока
Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.
Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.
Галерея изображенийОбратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных трубДля установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массыПод действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают каналОдностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потокаСтворки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменитьПриобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такойОбратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнамиВ схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаномВиды обратных клапанов для вентиляцииАвтоматические модели клапановДвухстворчатое устройство для вентканаловОдностворчатый вариант клапанаКонструктивные особенности обратного клапанаОбратный клапан в паре с вентиляторомКлапан в стеновом приточном устройствеУстановка клапана в вытяжную вентиляцию
Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.
Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.
Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия
В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.
Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.
Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.
В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.
Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.
Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками
Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.
Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.
Типы исполнения обратного клапана
В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.
Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.
Тип #1 — одностворчатый гравитационного действия
Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.
Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной
При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.
Существует два способа исполнения такой конструкции:
- смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
- наличие противовеса, расположенного внутри или снаружи устройства.
С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.
Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.
Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока
Тип #2 — двустворчатый с использованием пружин
Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.
Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.
Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.
Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки
Тип #3 — жалюзи на вентиляционную решетку
Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.
Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.
Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.
Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха
Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.
Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.
Тип #4 — гибкая мембрана
Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.
Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции
В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.
Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.
Особенности самостоятельного изготовления
Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.
Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.
Особенное внимание нужно уделить следующим моментам:
- плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
- исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.
Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.
В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании
Правила размещения и монтажа
Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.
Местоположение клапана в вентиляционной системе
Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.
Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:
- На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
- Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.
Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.
Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ
При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.
Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.
Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.
Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха
Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.
Нюансы установки и обслуживания
Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.
Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов
В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:
- монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
- приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.
Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.
Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.
Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана
Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.
В этом случае возникает две проблемы:
- створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
- происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.
В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.
Выводы и полезное видео по теме
Монтаж клапана в вентиляционную решетку стандартных размеров:
Способ установки клапана для попеременной работы принудительной и естественной вентиляции:
Изготовление мембранного клапана:
Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.
Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.
Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.
При нормальной работе вентиляционной системы все запахи покидают помещения благодаря естественной или принудительной циркуляции воздуха. Если этого не происходит, нужно дополнительно монтировать специальное устройство. Воздушный клапан для вентиляции можно купить в магазине или же сделать своими руками. Этот простой механизм препятствует обратной тяге, что не позволяет отработанным газам вернуться по вентканалам.
1 Причины возникновения обратной тяги</span></h2>
Перед покупкой герметичного клапана для вентиляции следует установить причину появления тяги в другую сторону. Это позволит значительно лучше спланировать циркуляцию воздушных масс в помещениях.
Довольно часто причиной возникновения обратной тяги становится сильное ухудшение притока свежего воздуха в комнаты. Часто это происходит из-за засорения вентиляционных каналов. Если в доме установлена принудительная схема, то могут прийти в негодность движущиеся механизмы.
Также обратная тяга может появиться из-за резкого изменения количества выходящего воздуха в большую сторону через какое-либо вытяжное устройство. В печных отопительных системах продукты сгорания выходят через дымоотводящую трубу. Если в помещение поступает мало свежего воздуха, то направление потока сменится на противоположное.
Если вентиляция в доме предусматривает наличие двух или более точек, предназначенных для забора отработанного воздуха, то появляется вероятность изменения направления движения одного из потоков при включённом устройстве, предназначенном для принудительной циркуляции. Если каналы в нескольких помещениях объединены в системе, то включение вытяжки в одной комнате увеличит скорость движения как в сторону шахты, так и в сторону другой комнаты.
‘ >Система подачи вторичного воздуха — принцип работы, устройство, неисправности (Audi, Passat, Skoda)
Изменения каких-либо параметров вне дома или же квартиры тоже иногда становятся причиной того, что тяга меняет направление. Например, возведение или снос зданий может сильно изменить направление уличных ветровых потоков. В квартире обратная тяга появляется из-за того, что соседи подключили к общей системе мощную вытяжку. Особенно это актуально для многоквартирных домов, в конструкции которых не учитывается возможность использования принудительной вентиляции.
Даже если сейчас система работает хорошо, лучше всё равно установить электрический воздушный клапан во время монтажа вентиляционной системы. В дальнейшем какие-либо факторы могут привести к смене направления движения воздуха.
РекомендуемПредохранительный клапан для сброса давления в водонагревателе
2 Типы исполнения устройств</span></h2>
Сейчас практически в каждой квартире или доме есть различного рода вытяжные устройства. Это делает использование механического регулятора пропуска воздушных потоков неактуальным. Существует 4 способа, с помощью которых можно предотвратить обратную тягу. У каждого из них есть свои достоинства и недостатки. Это следует учитывать при покупке оборудования.
Поток воздуха, направляемый из кухни или в ванной комнаты, давит на створку прибора. Благодаря этому происходит открытие устройства. Если не будет движения или появится обратная тяга, то давления на заслонку не оказывается. Под воздействием силы тяжести она переходит в закрытое положение.
По такому же принципу работает и тарельчатый клапан для вентиляции. Такие устройства можно использовать с естественной вентиляцией, потому что у них незначительное сопротивление открытию створки. Есть два вида исполнение этой конструкции:
- 1. Использование противовеса. Его обычно размещают внутри или снаружи клапана.
- 2. Смещение оси, на которой располагается створка.
Клапан нужно устанавливать строго вертикально или же горизонтально, так как принцип действия основан на силе тяжести. Если не выполнить это условие, створка может неплотно закрываться. Также появляется риск того, что не хватит давления для открытия устройства.
РекомендуемПриточная вентиляция своими руками
2.1 Двустворчатый прибор</span></h3>
Конструкция такого обратного клапана выполнена по типу «бабочка». Он имеет две шторки, которые при создании чрезмерного давления складываются. При его отсутствии заслонки выпрямляются с помощью пружин, что не позволяет возникнуть обратной тяге.
В этом случае процесс закрытие обратного клапана для вентиляционных систем никак не зависит от силы тяжести. Такой прибор можно располагать под любым углом. В этом заключается основное преимущество конструкции перед гравитационным (тарельчатым) типом. Он обычно хорошо работает, только если в системе используется вытяжка.
Перед покупкой обратного клапана следует тщательно проверить силу возврата створок. Необходимо, чтобы у воздуховода, где планируется его монтаж, хватало давления на открытие шторок. Некоторые устройства, выполненные в виде «бабочки», позволяют регулировать силу нажима пружин.
‘ >Система вторичного воздуха рекомендации и информация для поиска неисправностей — Motorservice GroupРекомендуемСбросной предохранительный клапан в системе отопления
2.2 Жалюзи для вентиляции</span></h3>
Решётку, перекрывающую выходное отверстие в шахту или же на улицу, часто снабжают обратным клапаном, который по своему виду напоминает обычные оконные жалюзи. Работает он от силы тяжести, аналогично гравитационному варианту.
Для него применяют сразу несколько створок, а не одну. Это объясняется тем, что прибор в открытом положении становится гораздо компактнее. Обычно его используют для элементов системы, расположенных снаружи.
Размеры решёток предусмотрены таким образом, чтобы конструкция подходила под стандартные габариты вентиляционных каналов, которые предназначаются для вытяжек и выхода отработанного воздуха на улицу. Обратный клапан монтируют на всю решётку либо же на отверстие в коробе.
На рынке представлены обратные клапаны для решёток, которые имеют иные конструктивные решения. Но применение варианта с пружиной или мембраной может вызвать большие проблемы с функционированием при низких температурах воздуха. Для улицы лучше использовать устройства, сделанные по типу «жалюзи».
2.3 Гибкая мембрана</span></h3>
Принцип работы обратного клапана, оснащённого мембраной, заключается в том, что у воздушного потока есть возможность менять положение, а также форму гибкой пластины. Благодаря её размещению устройство способно открывать и закрывать вентиляционные отверстия при разных направлениях движения потоков. Мембрана очень плотно прилегает по всему периметру.
Когда появляется риск, что чрезмерное давление тяги каким-то образом деформирует мембрану, нужно предусмотреть несколько ребер жесткости. На них заслонка сможет опираться во время закрытия отверстия.
Это всегда нужно учитывать при покупке обратного клапана такого типа. Если не сделать защиту для устройства, то это может привести к неплотному прилеганию мембраны. Постепенно прибор начнёт пропускать обратные потоки воздуха.
‘ >Вытяжка в ванную
3 Создание своими руками</span></h2>
Рыночная стоимость клапанов довольно низкая, поэтому изготовление устройства своими руками актуально только тогда, когда используются каналы или решётки с нестандартными размерами. В таком случае гораздо проще выполнить прибор самостоятельно, чем дополнительно покупать различные переходы или подгонять отверстие под нужные параметры.
Самым простым вариантом будет изготовление пластиковой заслонки для вентиляции. Для створки необходимо применять довольно жёсткий материал. Также можно использовать металлические пластины. При изготовлении следует уделять внимание таким нюансам:
- 1. Нужно, чтобы створка максимально плотно прилегала к корпусу. Так устройство не будет пропускать воздух в обратную сторону.
- 2. Следует предотвратить возможность постукивания пластины. Это очень часто происходит во время изменения направления передвижения воздушных масс.
Также для изготовления мембранного клапана подойдёт лист картона. Его диаметр должен быть немного больше, чем сечение отверстия, ведущего на улицу. Следует дополнительно установить решётку. Это позволит значительно снизить вероятность деформации материала.
4 Правила размещения и монтажа</span></h2>
Размещение приборов для систем различного исполнения необходимо спланировать так, чтобы обратный поток воздуха всегда был заблокирован. Это касается и тех моментов, когда функционируют различные вытяжки или вентиляторы. От правильного монтажа зависит работоспособность всей вентиляции.
Если в квартире присутствует только один канал для забора воздуха, то для нормального функционирования системы достаточно будет одного клапана. Если же вентиляция имеет более сложную конструкцию, то необходимо придерживаться определённых правил размещения устройств для предотвращения тяги в противоположную сторону. Основные рекомендации:
- 1. В каждом канале разветвлённой системы следует монтировать заслонку. Это нужно для предотвращения изменения потока воздуха при выключенной вытяжке.
- 2. Часто дополнительно монтируют ещё один клапан на выходе канала. Если система полностью герметична, то обычно это не требуется, но на практике зачастую всё не так.
- 3. Также следует подобрать место для монтажа, к которому всегда будет свободный доступ. Это необходимо для того, чтобы регулярно очищать устройство от жировых отложений. Если не производить чистку, клапан потеряет свою герметичность.
Большое внимание нужно обратить на установку устройства в многоквартирных домах. В общую вентиляцию не попадает свет и там всегда положительная температура. Периодически в систему поступает влажный поток воздуха. Это создаёт идеальную среду для обитания микроорганизмов. Также в общих шахтах часто живут насекомые, мыши, крысы и птицы.
‘ >Установка вентилятора в ванной – супертихая модель Квайт 100 TH
Воздух внутри этих конструкций не может соответствовать санитарным требованиям. Поэтому следует позаботиться о том, чтобы он не попадал в квартиру из общих коммуникаций.
5 Нюансы обслуживания оборудования</span></h2>
Во время выполнения системы вентилирования помещений используют круглые или квадратные каналы со стандартными размерами. Можно заказывать у специализированных фирм готовые решения, где уже встроен клапан. Монтаж устройства производится в любом месте.
Если сочетается два вида вентилирования жилища (естественный и принудительный), то установку можно произвести по какому-либо типовому решению:
- 1. Выполняется монтаж тройника вблизи решётки. Клапан в таком случае ставится на отвод.
- 2. Покупка специальной решётки, которая имеет два отверстия под каждый вид вентиляции.
Монтаж решётки обычно выполняется при помощи дюбелей, жидких гвоздей, а также саморезов. Лучшим вариантом будет установка на шурупы. Так проще произвести демонтаж системы для прочистки. Если решётка будет монтироваться внутри помещения, то следует тщательно герметизировать стык между устройством и стеной.
Основной проблемой уличных решёток является обледенение створок. Воздух, выходящий по системе вентилирования, зачастую содержит много влаги. В зимний период это способствует быстрому обмерзанию оборудования. Из-за этого появляются такие проблемы:
- 1. Створки теряют свою герметичность, потому что уже неспособны плотно прилегать к отверстию. Это влечёт за собой проникновение уличного воздуха в помещение.
- 2. Выходное отверстие сильно сужается. Из-за этого пропускная способность вентиляции значительно снижается.
Следует постоянно следить за состоянием оборудования. Если появилась наледь, нужно быстро удалить её. Самым простым способом является механическая очистка. Но в этом случае появляется риск повреждения шторок клапана. Поэтому для улицы лучшим решением будет устройство, сделанное из металла.
‘ >N75.Клапан регулировки наддува.Ремонт клапана N75.Reparatur-Ventil N75.Фото Используемые источники:
- https://otivent.com/obratnyj-klapan-dlya-ventilyacii
- https://chastnyjdom.ru/obratnyj-klapan-na-ventilyaciyu/
- https://sovet-ingenera.com/vent/oborud/obratnyj-klapan-na-ventilyaciyu.html
- https://oventilyacii.ru/ventilyaciya/germetichnyj-elektricheskij-vozdushnyj-klapan-zaslonka-dlya-ventilyatsii.html
