Предохранительный клапан для котла предупреждает аварийную опасность. Это происходит, когда происходит перегрев воды и растёт давление, в результате чего разрывается магистраль или обшивка теплогенератора. Поэтому следует знать как правильно выбрать, установить и настроить этот важный элемент котла.

Устройство и принцип действия клапана

Устройство клапана

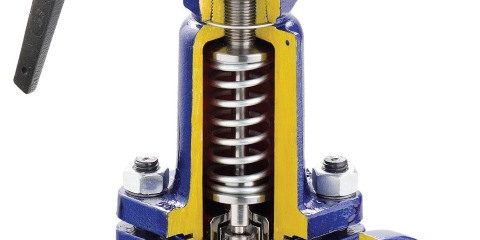

Устройство предохранительного клапана:

• защитной крышки;
• выпускного отверстия;
• пломбы;
• пружины сжатия;
• конуса;
• седла;
• напорной камеры.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

Принцип работы	Высота подъёма затвора	Способ открытия затвора	Способ нагружения золотника
1	Прямого действия	Малоподъёмные	Пропорциональные	Пружинные
2	Непрямого действия	Полноподъёмные	Двухступенчатые	Рычажно-газовые
3	Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Из преимуществ использования пропорционального клапана можно выделить:

• открытие затвора согласно необходимости;
• лёгкую конструкцию;
• низкую стоимость;
• автоматически возникают колебания.

Двухступенчатые предохранительные устройства открывают затвор мгновенно. Их запрещено устанавливать в контуре ГВС, так как это приводит к падению давления в системе, а после этого устройство мгновенно закрывается, провоцируя гидравлический удар.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

Как выбрать надежный клапан

В проекте отопительной системы нужно чётко определять предельные допустимые значения давления. Также учитывается продуктивная способность бойлера или насоса, объём, особенности циркуляции температуры рабочей среды. Исходя из этого подбирается тип и конструктивные особенности. Из ранее перечисленных видов пользователям рекомендуется использовать пружинные предохранительные клапаны. Они отлично подойдут для котлов с небольшой мощностью. Также используют устройства с низким или средним подъёмом для водогрейных систем.

Если рабочая среда сбрасывается в окружающую среду, то следует выбрать устройство открытого вида. Если сброс происходит в дренаж, то используется конструкция корпуса с выходным патрубком резьбового присоединения.

Запрещено устанавливать защитное устройство с завышенным порогом срабатывания. Оно не сработает, когда это необходимо.

Место установки предохранительных клапанов

При выборе места для установки предохранительных устройств необходимо соблюдать ряд правил:

1. Импульсные клапаны нужно монтировать в закрытых помещениях, при этом учитывать для какого климата они предназначены (умеренного или тропического).
2. Для обслуживания, ремонта, сборки и разборки изделий рекомендуется организовать так место, чтобы эти действия были без вырезки из системы водопровода.
3. Выполнять установку, соблюдая проектные рабочие чертежи.
4. Главный клапан монтируют приваривая к штуцеру только вверх вертикально. Возможно отклонение, но не больше 0,2 мм на 100 мм высоты защитного устройства.
5. При приваривании исключить возможность попадания в его полость брызг, грата, окалины.
6. Швы после варки нуждаются в термообработке, основываясь на требования действующей инструкции по монтажу оборудования системы водопровода.
7. На трубах, которые подходят к клапану и трубопроводах сброса напора, запрещено устанавливать запорные устройства и фильтры.
8. Рычаг клапана устанавливается горизонтально.
9. Для того, чтобы контролировать напор, перед фитингом нужно поставить манометр.
10. Клапан для системы отопления можно монтировать в нескольких местах трубопровода.

Настройка предохранительных клапанов

Настройку защитных устройств выполняют после установки и промывки системы.

Проверка предохранительных клапанов проходит в несколько этапов:

1. Настройка давления, которое устанавливается немного выше предельного рабочего давления.
2. Проверка напора при открытии, оно не должно превышать минимальное. Соответствует нормальному режиму работы. Настроить давление в пружинном предохранительном клапане можно с помощью вращения регулирующего винта, который сжимает пружину. Рычажной настраивается изменением массы груза.
3. Проверка полного открытия и закрытия.

Периодичность проверки предохранительных клапанов – 1 раз в квартал.

После всех манипуляций по настройке обязательно следует пломбировка, присвоение номера и нанесение его на корпус защитного устройства (или на табличку, приваривается она к корпусу клапана на ней указывается: место монтажа, давление), составить эксплуатационную карточку или технологический паспорт.

Акт настройки

Акт настройки предохранительного клапана– обязательный документ. Его пишут на каждый клапан. Форму акта можно корректировать.

Если меняются условия регулировки устройства, то обязательно вносятся записи в документ. В акте нужно заполнять все пункты. Если нет отдельных данных, пишут: «Данные не требуются». В акте также указывается комиссия, которая принимает готовность устройства к работе. В конце документа являются обязательным подписи членов этой комиссии.

Скачать образец акта.

Если не ограничить нагрев воды в котле, то она закипит и превратится в пар, что приведет к критическому росту давления в отопительной сети. Далее следует разрыв трубопровода или водяной рубашки теплогенератора. Во избежание описанной аварийной ситуации на выходе котла ставится предохранительный клапан для отопления, сбрасывающий избыточное давление из системы. Наша публикация посвящена выбору и установке этого важного элемента.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Примечание. Настенные генераторы тепла, функционирующие на электричестве и природном газе, оснащаются предохранительными элементами с завода. Они помещены внутрь корпуса и снаружи не видны.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Важный момент. На трубопровод, ведущий от теплогенератора до элементов безопасности, запрещено устанавливать краны, вентили и прочие перекрывающие устройства.

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Виды предохранительных клапанов

Описанная выше традиционная подрывная конструкция несовершенна. Пружинный механизм, приводимый в действие чрезмерным давлением, не отличается точностью и может сработать с опозданием, когда температура в котловом баке достигла 100 °С и выше, то есть, началось кипение. Конечно, можно пытаться регулировать изделие винтом или менять настройки (есть версии с регулировочным колпачком), но это не всегда дает нужный эффект.

Момент второй: предохранительный клапан для котла защищает его от разрушения, но не от перегрева. Ведь сброс теплоносителя не позволяет охладить отопительный агрегат, если горение в топке продолжается. И последнее: в системах отопления открытого типа подобные устройства вообще бесполезны, поскольку вода в них может закипеть без повышения давления.

Ведущие производители отопительной арматуры предлагают изделия современной разработки, лишенные перечисленных недостатков, — клапаны теплового сброса. Эти защитные элементы реагируют не на увеличение напора воды в системе, а на повышение ее температуры до критического уровня. Есть 3 разновидности таких устройств:

• сбросные с выносным датчиком температуры;
• комбинированное устройство с температурным датчиком и контуром подпитки;
• то же с прямой установкой в трубопровод.

Для справки. Приведем названия надежных брендов, чью аварийную арматуру можно смело покупать и применять в частных домах. Это производители ICMA и CALEFFI (Италия), Herz Armaturen (Австрия) и всемирно известный европейский бренд Danfoss.

Принцип работы у всех разновидностей один: пружинный механизм с мембраной (или двумя) приводится в действие от сильфона с термочувствительной жидкостью, существенно расширяющейся при нагреве. Таким способом клапаны теплового сброса довольно точно реагируют на достижение критической температуры. Предлагаем рассмотреть каждый из них подробнее.

Элемент с выносным датчиком

Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:

Температурный клапан включается в обвязку твердотопливного котла тремя способами:

• с охлаждением через водяной контур теплогенератора;
• то же, через специальный аварийный теплообменник;
• сброс теплоносителя с автоматической подпиткой.

Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.

Примечание. В публикации использованы схемы от бренда CALEFFI, взятые с официального ресурса производителя.

Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.

Пример подключения сбросного элемента через штатный теплообменник смотрите на видео:

Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.

Предостережение. Не рекомендуется задействовать автоматическую подпитку для дровяных отопителей с топливником из чугуна. Последний боится перепадов температур и может треснуть от подачи большого количества холодной воды в обратку.

Комбинированные клапаны с подпиткой системы

Этот яркий представитель аварийной арматуры сходен по принципу работы с перепускными клапанами и выполняет сразу 3 функции:

1. Сброс перегретого теплоносителя из котлового бака по сигналу выносного датчика.
2. Эффективное охлаждение теплогенератора.
3. Автоматическая подпитка системы отопления холодной водой.

Выше на картинке показана конструкция изделия, где видно, что на одном штоке установлены 2 тарелки, одновременно открывающие 2 прохода: по первому сбрасывается закипающий теплоноситель, по второму в противоположном направлении идет вода и пополняет потери. Схема подключения комбинированного перепускного клапана с твердотопливным котлом выглядит так:

Примечание. Если необходимо задействовать подобное устройство для охлаждения ТТ-котла с чугунным теплообменником, то проток нужно организовать через открытый расширительный бак или бойлер косвенного нагрева.

Перепускной клапан с тройным выходом работает по такому же комбинированному принципу, только встраивается прямо в трубопровод подачи теплоносителя возле отопительного агрегата. Сильфон находится в части корпуса, помещенной в трубу. Сброс производится через нижний патрубок, а к двум верхним присоединяется водопровод и магистраль подпитки. Такие изделия используются при недостатке свободного места в котельной.

Как выбирать сбросной клапан

Конечно, по цене закупки и монтажа традиционный подрывной клапан обойдется дешевле температурных устройств. Он без проблем защитит закрытую систему отопления, завязанную с газовым, дизельным либо электрическим котлом, ведь в случае аварии они прекращают нагрев практически моментально. Другое дело – теплогенератор на дровах и угле, не способный потухнуть сходу.

Чтобы успешно подобрать клапан теплового сброса либо избыточного давления, руководствуйтесь следующими рекомендациями:

1. При использовании любых энергоносителей, кроме твердого топлива, смело покупайте обычное подрывное устройство.
2. Изучите документацию вашего источника тепла или бойлера (смотря что нужно защитить) и выбирайте арматуру безопасности по указанному в ней максимально допустимому давлению. Большая часть отопительной техники рассчитана на предел 3 Бар, хотя есть исключения – литовские котлы Stropuva выдерживают только 2 Бар, а некоторые российские агрегаты (из недорогих) – 1.5 Бар.
3. Для эффективного охлаждения дровяных теплогенераторов в случае аварии лучше поставить один из клапанов теплового сброса. Их максимальное рабочее давление составляет 10 Бар.
4. В открытых системах с ТТ-котлом сброс по давлению бесполезен. Подберите предохранительное изделие, срабатывающее при температуре теплоносителя 95—100 °С, подходящее к вашему агрегату и способу подпитки.

Совет. Воздержитесь от приобретения дешевой предохранительной арматуры родом из Китая. Мало того что она ненадежна, так еще и протекает после первого же подрыва.

Кроме моделей с фиксированными настройками в продаже есть клапаны с возможностью регулировки. Если вы не профессионал в сфере отопления, то покупать их не стоит, да и нет особой необходимости.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Иногда возникают неприятные обстоятельства, когда система отопления дает сбой, и давление начинает колебаться. Если давление не регулировать, последствия могут быть опасными. Чтобы не допустить такого, отопительную систему и систему подачи горячей воды следует оснащать предохранительными клапанами. Что это такое, и как они работают – мы и расскажем в этом материале.

Виды предохранительных клапанов

В системе отопления предохранительный клапан выполняет защитную функцию с целью не допустить высокого давления. Особенно это важно для котлов парового типа.

Давление поднимается чаще всего вследствие таких причин:

• отказ автоматических систем регулировки давления;
• резкое повышение температуры окружающей среды и появление пара.

Предохранительные изделия в основном бывают двух видов:

• пружинные;
• рычажно-грузовые.

В рычажно-грузовых конструкциях действию давления на золотник противодействует груз, его сила передается посредством рычага на шток. Он перемещается по длине рычага, и можно таким способом регулировать силу давления золотника к седлу. Далее он открывается, когда рабочая среда начинает давить на нижнюю часть золотника с усилием больше, чем сила рычажного натиска и вода уходит через патрубок.

А пружинные предохранительные агрегаты работают с помощью электромагнитного привода. На шток золотника оказывает давление пружина, и регулировка происходит путем смены степени сжатия пружины.

Небольшие системы отопления лучше всего сочетаются с пружинными изделиями, их преимущества в этом случае такие:

• компактность;
• настройка способна меняться лишь при использовании инструментария;
• шток золотника может иметь разное положение;
• возможность комбинации с другими изделиями.

По принципу работы предохранительные клапаны разделяются на такие:

• приборы прямого действия;
• непрямого;
• двухпозиционного.

Предохранительный клапан прямого действия может открываться только под давлением рабочей среды, непрямого – под влиянием источника давления.

А по типу подъема запора устройства бывают:

• малоподъемными;
• среднеподъемными;
• полноподъемными.

Материалы изготовления

Предохранительные изделия могут быть изготовлены из таких материалов:

• латунь;
• сталь;
• оцинкованная сталь;
• нержавейка.

Особенности механизма и конструкции

Предохранительный латунный муфтовый клапан для котла оснащен резьбой с двух сторон, с входной стороны есть прокладка. Механизм при этом пружинный. Давление извне может усилить блокировку. После сборки конструкции ее опрессовывают, поэтому клапан данного типа очень надежен и доступен в плане стоимости.

Клапан предохранительно-запорный также может работать в канализационной системе с целью защиты от давления обратного потока.

Особенности трехходовых клапанов

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

• сталь;
• латунь;
• чугун.

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым.

Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:

• с давлением до 2 кПа;
• до 40 кПа;
• 150 кПа включительно.

Как правильно выбрать предохранительный клапан

При выборе предохранительного клапана следует продумать огромное количество тех или иных факторов. В частности, обязательно учитывайте рабочее давление окружающей среды. Если такое давление выше нормы, то нужно выбирать изделие на 2 бар, которое сможет выдержать подобные условия эксплуатации изделия. Помимо этого можно выбирать вариант с возможностью регулировки давления, чтобы можно быть осуществить настройку требуемого режима и выяснить точные параметры, в частности, условный диаметр.

Существует ряд норм касательно выполнения расчетов, также можно в интернете найти специальные расчетные программы. Можно обойтись и без расчетов, и взять конструкцию с диаметром не менее диаметра выходного патрубка вашего котла, но такое вычисление не будет точным и не сможет гарантировать высокий уровень безопасности и производительности.

В целом, чтобы правильно выбрать нужно изделие, следует продумать следующие параметры:

• определиться с типом изделия;
• с размером, чтобы давление в системе не превышало допустимые рамки;
• лучше для дома выбирать изделия пружинного типа;
• открытые устройства подходят лишь в том случае, если вода уходит в атмосферу, а закрытые –если в отводящий трубопровод;
• после расчетов можно определить, подойдет ли низкоподъемный клапан или полноподъемный;
• просчитайте свой бюджет.

Цены на предохранительный клапан варьируются в зависимости от материала и других особенностей. Например, мембранную конструкцию итальянского производства можно приобрести примерно за 4 у.е., а латунную – начиная от 12 у.е. Также есть некоторые модели клапанов, стоимость которых превышает 100 у.е.

Особенности установки предохранительного клапана

Во время установки клапана нужно строго соблюдать все правила, которые перечислены в нормативной документации изделия. Также установку нужно проводить с учетом мощности и рабочего давления.

Но ключевые принципы установки такие:

• осуществите предварительный расчет элементов конструкции;
• установку проводите на подающем трубопроводе рядом с котлом;
• рядом с клапаном рекомендовано поставить манометр;
• при использовании пружинной конструкции , пружинная ось должна быть вертикальной и размещаться над корпусом;
• рычаг клапана рычажно-грузового типа должен стоять горизонтально над клапаном;
• в системе горячей воды клапан надо ставить в верхней точке нагревателя воды на ее выходе;
• нельзя сужать диаметры при несоответствии размеров клапана и диаметра трубопровода и других причинах;
• соединительная труба не должна быть слишком длинной;
• после подключения к трубопроводу патрубки нужно выводить в безопасное место;
• настройка клапанов делается на 20 процентов больше рабочего давления отопительной системы;
• проверку нужно выполнять принудительным открытием.

Также нельзя забывать о том, что регулировать и проверять давление нужно как минимум раз в году перед отопительным сезоном.

Как настроить предохранительный клапан

Настраивать клапан нужно по месту установки после завершения монтажных работ и после того, как промыта система. Задайте давление настройки, проверьте давление начала открытия и закрытия изделия.

Настройки нужно ставить чуть выше максимального рабочего давления, которое допустимо при нормальном режиме эксплуатации конструкции. А давление полного открытия не должно быть выше минимального уровня самого слабого элемента системы. Давление закрытия должно превышать показатель минимально допустимого.

Настраивать давление в пружинной конструкции нужно путем вращения специального винта, который сжимает пружину, а рычажную конструкции настраивают посредством нужной массы груза.

Итак, клапан готов к работе, если он в состоянии обеспечить герметичность перекрытия, а также полное открытие и закрытие затвора. Кроме того, давление может отклоняться в пределах допустимых колебаний, которые приведены в техническом паспорте изделия.

Настройка предохранительного клапана выполняется по месту установки, после завершения монтажных работ и промывки защищаемой системы. Для этого задают давление настройки, проверяют давление начала открытия, полного открытия и закрытия предохранительного клапана.

Давление настройки предохранительного клапана следует установить несколько выше максимального рабочего давления, соответствующего нормальному режиму эксплуатации защищаемой установки.

Давление полного открытия предохранительного клапана не должно превышать максимально допустимого давления для наиболее слабого элемента защищаемой системы.

Давление закрытия предохранительного клапана должно быть выше минимально допустимого давления, соответствующего нормальному режиму эксплуатации.

Настройка давления в пружинном предохранительном клапане выполняется вращением регулировочного винта сжимающего пружину, которая прижимает затвор к седлу, а настройка предохранительного клапана рычажной конструкции выполняется определением необходимой массы груза.

Предварительной настройки не требуют предохранительные клапаны давление настройки, которых фиксировано заводом изготовителем.

Работоспособным считается предохранительный клапан, если он обеспечивает герметичность перекрытия, полное открытие и закрытие затвора, а давления, настройки, начала открытия, полного открытия и закрытия отклоняются в пределах допустимых величин приведенных в паспорте клапана.

Пример: Настройка предохранительного клапана в системе отопления 10 этажного здания подключённого от автономной котельной (или по независимой схеме к тепловой сети). В месте установки предохранительного клапана на уровне подвала значения давлений составят:

Минимальное рабочее давление — определяется как сумма статического давления системы отопления, а это 10 этажей по 3метра=30м.вод.ст, плюс минимальное избыточное давление на уровне верхнего этажа – зададимся 5 метрами, итого Pmin = 30+5=35 м.вод.ст = 3,5 бар. Минимальное рабочее давление в системе отопления устанавливается при её заполнении холодной водой. Повышение температуры воды приводит к росту давления до максимального рабочего значения. Подробнее смотри Принцип работы расширительного бака.

Максимальное рабочее давление для системы отопления задаётся при расчёте закрытого расширительного бака, чем оно меньше тем больше потребный объём расширительного бака и тем выше его стоимость. Для нашего здания рациональным было бы принять максимальное рабочее давление — Pр=5,5 бар. Максимальное рабочее давление в закрытом контуре системы отопления достигается при максимальной температуре теплоносителя, то есть в самые холодные дни отопительного периода.

Максимально допустимое давление для системы отопления определяется пределом прочности наиболее слабого элемента циркуляционного кольца, предположим что оно составляет — Pmax=8 бар.

Для такой системы отопления предохранительный клапан должен быть настроен на давление Рн=6 бар, при этом давление начала его открытия составит примерно Рно=6,2 бара, давление полного открытия составит Рпо=6,8 бар, а давление закрытия Рз=4,8 бар.

Назначение

Принцип действия

Устройство и конструкция

Расчёт и подбор

Требования норм

Технические характеристики

Установка и монтаж

Настройка

Обслуживание и ремонт

Купить и Цена

Главная > Оснастка > Запчасти > Предохранительный клапан<index>

Любая система, работающая под давлением, нуждается в защите от перегрузок по давлению, возникающих в нештатных или аварийных ситуациях. Для этого применяются предохранительные клапаны. Они различаются по конструкции и характеристикам, для каждой установки — газовой или жидкостной — можно подобрать подходящую предохранительную арматуру.

Назначение

Основное назначение предохранительного клапана – защита системы от повышенного давления, которое может привести к ее повреждению или даже разрушению. Клапан сбрасывает излишки рабочей среды при превышении предельного значения ее напора. Сброс происходит в дренажную систему или в атмосферу. После того, как давление в системе упадет до нормального, предохранительный клапан закрывается и сброс прекращается.

Принцип действия клапанов

Принцип работы любого предохранительного клапана чрезвычайно прост. Запирающий элемент прижимается к седлу пружиной. По мере роста давления оно начинает превозмогать силу сжатия пружины, сжимая ее и отодвигая запорный элемент от седла. В открытый просвет устремляются излишки жидкости или газа. По мере выхода напор снижается, пружина отжимает запорный элемент обратно к седлу.

Устройство закрывается и готово к следующему рабочему циклу. Сила сжатия пружины, а, следовательно, порог срабатывания регулируется винтом.

Классификация предохранительных клапанов

Специалисты классифицируют устройства по различным параметрам.

По принципу действия:

• Прямого. Это классический механический предохранительный клапан.
• Непрямого. Используется датчик давления, автоматика управления, дистанционно управляемый вентиль. Датчик с вентилем могут быть разнесены по разным местам конструкции.

По способу открытия затвора:

• пропорционального (для малосжимаемых рабочих сред);
• двухступенчатые (для газов).

По способу нагружения золотника:

• пружинные;
• рычажно-грузовые;
• магнито-пружинные.

Существуют и другие типы аварийных предохранительных клапанов, применяемых в специальных промышленных установках.

Различия в конструкциях

Устройство различных предохранительных клапанов может различаться. Так, большая часть арматуры выпускается с одним седлом. Можно встретить и конструкции, в которых два седла (и два штока с пружинами) установлены рядом.

По отношению высоты подъема запорного элемента к его диаметру различают:

• малого подъема: до 1/20;
• среднего подъема: до 1/4;
• полного подъема: свыше 1/4.

Чем выше степень подъема, тем быстрее срабатывает устройство. Малоподъемные модели применяются для жидкостей, там, где не требуется сбрасывать большие объемы для снижения давления до нормального. В них высота подъема пропорциональна напору среды. Полноподъемные называют также двухпозиционными. Они имеют два положения: «Открыто» и «Закрыто» и предназначены для:

• жидкостных систем высокого давления;
• газов.

Такая конструкция позволяет быстро сбросить значительный объем газа или жидкости и применяется в особо ответственных установках и технологических комплексах.

Самые серьезные конструктивные различия наблюдаются в способах приложения нагружающей силы к запорному органу.

Пружинные клапаны

Наиболее распространены в бытовых системах- водонагревательных, водопроводных, отопительных. Золотник прижимается к седлу силой сжатой пружины. Изменяя степень предварительного сжатия пружины регулировочным винтом, можно настраивать ее на разные предельные значения. Многие модели снабжаются рычагом принудительного ручного открытия затвора для того, чтобы время от времени проверять работоспособность. Для устройств, работающих в опасных и вредных для здоровья средах, ручная контрольная продувка не предусматривается. Пружины, седла и камера устройств, работающих в агрессивных жидкостях и газах, покрывается специальными антикоррозийными покрытиями.

Шток, проходящий через корпус, уплотняется двойным сальником из особо стойких материалов (специальные сорта резины, фторопласт), исключающим в нормальных условиях проникновение агрессивных веществ в помещение.

Рычажно-грузовые клапаны

Такие конструкции для противодействия силе напора используют силу земного притяжения. Они могут монтироваться только в строго определенном производителем положении относительно горизонта и не допущены к применению на транспортных средствах и других подвижных объектах. Вес груза передается через рычаг штоку золотника, уравновешивая его до тех пор, пока давление в трубопроводе ниже порогового.

При больших значениях напора заметно увеличиваются габариты рычагов и грузов. Кроме того, они могут входить в резонанс и создавать высокие уровни вибрации.

Чтобы избавиться от этих эффектов, и применяют двухседельные клапаны, каждый из которых невелик по габаритам и весу. Регулировка таких устройств проводится добавлением или удалением части груза, размещенного на рычаге. Они отличаются стабильностью параметров работы и отсутствием эффекта старения пружин, снижающих их упругость.

Магнито-пружинные клапаны

Современные конструкции относятся к изделиям непрямого действия. Запорный элемент приводится в действие соленоидом. В нормальном положении электромагнит прижимает его к седлу, а по достижении предельного напора автоматика управления отключает напряжение на катушке индуктивности. Давление среды отжимает золотник и затвор открывается.

В другой конструкции прижатие осуществляется мощной пружиной, а по достижении порогового значения напора управляющая команда включает соленоид, и он поднимает клапан.

Существует исполнение, в котором соленоид и прижимает золотник, и отжимает его под действием противоположно приложенного напряжения. В случае отключения питания устройство продолжает работать как обычное пружинное.

Главное преимущество магнитных устройств — для задания порогового значения нет необходимости в физическом доступе к арматуре. Порог можно изменить в настройках программы управления в зависимости от текущей ситуации или особенности данной стадии технологического процесса.

Такие конструкции стоят существенно дороже своих механических аналогов, но многократно окупают себя в сложных промышленных установках с большим чистом параметров и влияющих друг на друга элементов.

Технические требования к предохранительным клапанам

Основное требование, предъявляемое к аварийной арматуре- это надежность и четкость срабатывания. Достигается это за счет:

• Быстрое открытие при достижении порога срабатывания.
• Достаточная пропускная способность при открытии.
• Четкое закрытие при снижении напора до допустимого уровня.
• Гарантия герметичности и отсутствие утечек при нормальном напоре до и после срабатывания.
• Безотказность в течении паспортного срока эксплуатации и проектного числа срабатываний. Стабильность параметров упругих элементов и качества поверхностей золотника и седла.

Вся предохранительная арматура обязательно должна периодически испытываться на работоспособность, целостность и качество уплотнений. Для этого ее демонтируют и направляют в сертифицированную поверочную лабораторию или испытательный центр. Для предохранителей, работающих в сложных установках непрерывного цикла, допускается проверка на месте. Ее проводят методом испытания в действии.

Правила и стандарты

Применение предохранительной арматуры регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими указаниями.

Для сосудов, работающих под давление, применяют следующие регламентирующие документы:

• (ПБ 03-576-03). Правила безопасности для сосудов и установок давления.
• «Boiler & Pressure Vessel Code» Американский стандарт.
• ГОСТ 24570-81 Национальный стандарт по предохранительным клапанам.

Скачать ГОСТ 24570-81

Системы, защищаемые аварийной арматурой, в случае их нештатной работы или аварии, представляют собой значительную угрозу производственной и общественной безопасности. Поэтому их проектирование, комплектация, монтаж, эксплуатация курируются уполномоченными органами, следящими за соблюдением требований правил и стандартов на всех этапах жизненного цикла оборудования. В РФ это поручено Ростехнадзору.

Выбор аварийной арматуры

При проектировании системы водоснабжения, отопления или технологической установки необходимо четко определить предельные значения давления, допустимые для ее компонентов или участков сети. При этом учитываются такие параметры, как:

• производительность бойлера или главного насоса;
• объем и рабочая температура рабочей среды;
• особенности ее циркуляции.

Исходя их этого, определяют тип, сечение, пропускную способность, пороговое значение срабатывания, скорость срабатывания и время возвращения в исходное состояние, а также количество и места монтажа предохранительной арматуры.

В бытовых отопительных системах чаще всего применяются пружинные клапаны. Для жидкостных сред вполне достаточно использовать устройства низкого или среднего подъема. Пропускная способность должна обеспечивать быстрый сброс напора до допустимых величин.

Конструкция корпуса определяется местом сброса излишнего количества рабочей среды. Если она будет сбрасывать непосредственно в окружающую среду- достаточно клапана открытого типа. Если сброс должен происходить в дренаж- потребуется корпус с выходным патрубком соответствующего типа присоединения. Чаще всего используют резьбовой или ниппельное.

Ни в коем случае нельзя приобретать клапан с завышенным относительно расчетного порогом срабатывания. Такое устройство не откроется в нужный момент. Это может привести к повреждению оборудования или даже к полной аварии системы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>Используемые источники:

• https://kotle.ru/avtomatika/predohranitelnyj-klapan-dlya-kotla
• https://otivent.com/predohranitelnyj-sbrosnoj-klapan-v-sisteme-otoplenija
• https://kotel.guru/truby/klapana/predohranitelnye-klapany-s-nastroykoy-regulirovki-davleniya.html
• http://www.ktto.com.ua/nastroika/kph
• https://stankiexpert.ru/tehnologicheskaya-osnastka/zapchasti/predokhranitelnyj-klapan.html
