Правильное водяное отопление теплицы своими руками – расчет и схема

В средней полосе России получить хороший урожай теплолюбивых культур без теплиц просто невозможно. Если же они еще и отапливаются, то уже с начала марта вы сможете высадить в нее рассаду любых растений, а также получить к столу раннюю зелень. Тем более, что монтаж большинства систем обогрева теплиц своими руками довольно прост и не требует особых навыков.

Какой из способов выбрать?

  Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Отопление с помощью инфракрасных обогревателей, тепловых пушек, печи и газовых пушек

Все зависит от целей, типа теплицы, вида культур, а также финансовых возможностей. Если вы планируете выращивать в ней овощи или цветы в течение всего года, вам потребуется полноценное утепленное здание, которое может отапливаться с помощью инфракрасных потолочных электрообогревателей, системы теплых полов или водного контура. Для обогрева теплицы только весной и осенью достаточно установки печки-буржуйки, газовой пушки или закладывания в грунт биотоплива (навоза или остатков растений).

При расчете требуемого количества тепла необходимо учитывать, что его расход зависит от степени утепления помещения и соотношения площади стен к площади почвы.

Для выращивания огурцов требуется больше тепла – они способны расти при температуре не ниже +15°С. Зелени и цветам слишком высокой температуры не требуется – достаточно чуть выше 0°С. В средней полосе России на отопление 1 кв. м помещения потребуется примерно 300 Вт×ч тепловой энергии.

Утепление помещения

  Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Фундамент для зимней теплицы

Отапливать продуваемое со всех сторон помещение не имеет смысла. Поэтому, прежде чем приступить к монтажу обогрева теплицы зимой, ее следует тщательно утеплить. Для этого понадобится:

• утепление фундамента: если для защиты от сквозняков основание летней теплицы достаточно засыпать 15-20-сантиметровым слоем грунта, то для обустройства зимней теплицы необходимо сооружение полноценного ленточного глубокозаглубленного фундамента
• заделка всех стыков конструкции; тщательная герметизация требуется как стеклянных конструкций, так и сооружений из поликарбоната
• возведение теплых стен и утепление крыши с помощью теплоизоляционных материалов

Максимально сохранить тепло в сооружении из поликарбоната можно с помощью 2-слойного покрытия. Образуемая прослойка из воздуха между двумя слоями материала позволит надежно сохранить тепло в помещении.

При обустройстве печного обогрева позаботьтесь о возведении полноценного дымохода. Ведь высокая концентрация СО₂ опасна не только для человека. При содержании углекислого газа в воздухе 1,5%, возможны ожоги листьев и даже полная гибель выращиваемых культур.

Водяное отопление

  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Отопление теплицы

Этот способ обогрева обеспечивает равномерный прогрев как почвы, так и воздуха. Еще одним его преимуществом является создание оптимального микроклимата в помещении – воздух при такой системе отопления не пересушивается. Обогрев подобным способом возможен с помощью дров, торфа, газа, угля или даже отработки автомобильного топлива. Поэтому вы сможете выбрать наиболее оптимальный вариант, учитывая стоимость энергоносителей в конкретном регионе.

Как сделать водяной обогрев теплицы? Такая система отопления состоит из:

• котла или печи
• расширительного бачка, служащего для накопления воды
• радиаторов
• трубопровода
• насоса: так как опустить нагревательный котел в теплице ниже уровня грунта довольно проблематично, циркуляция воды по трубам осуществляется принудительно
• дымохода

Даже при наличии циркулярного насоса трубопровод в подобной системе лучше расположить под небольшим наклоном. В этом случае даже при временном выходе из строя насосной системы отопление будет продолжать функционировать.

Для расчета тепловой мощности радиаторов используется формула:

P = S * 120,

S – площадь теплицы (при стандартной высоте стен 3 м вычисления объема помещения не требуется).

К примеру, для отопления теплицы размером 3х8 м ее площадь составит 3 * 8 = 24 кв. м. Находим требуемую тепловую мощность: 24 * 120 = 2880 Вт. Уточнить этот параметр для одной секции радиатора можно в техпаспорте.

Печное отопление

  Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Печное отопление теплицы

Чтобы затраты на обогрев не «съели» львиную долю прибыли от реализации выращенной продукции, при выборе типа котла или печи следует учесть стоимость топлива в конкретном регионе проживания. Позаботьтесь также и об эффективной системе утепления помещения.

Кирпичные конструкции более сложны в исполнении. Без наличия опыта возвести их самостоятельно сложно. Плюс для сооружения печей из кирпича, имеющих большой вес, понадобится мощный фундамент. Стоимость конструкции из кирпича будет немалой. Однако такие печи способны длительно хранить тепло, экономя топливо. Если же присоединить к такой печи горизонтальный дымоход («боров») из металла, можно получить дополнительный источник обогрева.

  Строим курятник: описание, советы, устройство помещения на 5, 10 и 20 кур (105 Фото Идей) +Отзывы

Кирпичная печь с водяным контуром

Металлическую печь при наличии простейших навыков работы с металлом можно сварить самостоятельно из лома металла или даже старой железной бочки. Поэтому цена подобных конструкций минимальна.

Однако при отсутствии в теплице системы радиаторов печь будет прогревать по большей части воздух. Поэтому ее желательно установить в центре помещения и чуть углубить в землю. Можно также поднять грядки или разместить их на полках, где температура воздуха всегда выше.

  Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео) +Отзывы

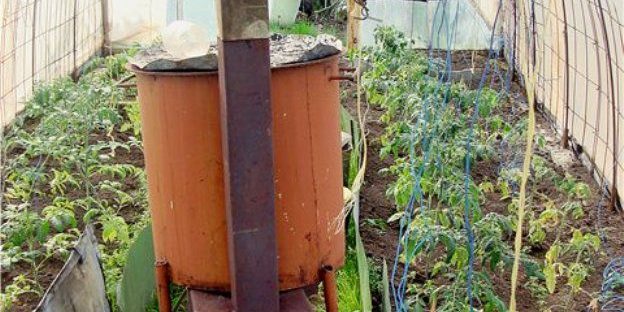

Металлическая печь

Высоким КПД обладают конвекционные и пиролизные печи. Подобные конструкции достаточно сложны в  исполнении, поэтому их лучше купить готовыми. В конвекционных котлах воздух проходит внутри кожуха. Принцип работы пиролизных конструкций основан на полном догорании газов, которые образуются при горении топлива.

  Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Пиролизная печь

Печь «Булерьян», окруженная с боков открытыми трубами, забирает с помощью них снизу холодный воздух. Быстро циркулирующий воздух в помещении прогревается быстрее даже после разовой закладки топлива. Если же на нижние трубы надеть «рукава», то можно будет распределить тепло равномерно по всей теплице.

  Изготавливаем вертикальные грядки своими руками: лучшие идеи 2018 года. Для овощей, ягод, зелени и цветов (65+ Фото & Видео) +Отзывы

Печь типа «Булерьян»

Особенностью котла Бутакова является повышенная теплоотдача, которая происходит за счет особой конструкции конвективных труб. Однако очищать ее от продуктов горения достаточно сложно. Плюс одной-единственной закладки для обеспечения комфортной температуры будет недостаточно. Да и воздух она нагревает неравномерно. Отсутствие же камеры вторичного дожига существенно снижает эффективность конструкции.

  Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

Печи Бутакова

Чудо-печь «Бубофаня» работает только на отработанном машинном масле. По сути, это видоизмененная версия буржуйки с двумя камерами, опускающимся и поднимающимся поршнем и клапаном для настройки подачи воздуха. Подобный агрегат способен работать без повторной закладки до 61 часов! Поэтому, если у вас есть возможность регулярно заправлять его отработанным топливом, этот вариант именно для вас.

Для повышения КПД печи или котла установите рядом с загрузочной дверцей вентилятор. Эффективность их работы увеличится в разы.

  Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Чудо-печь «Бубофаня»

Инфракрасные обогреватели

К последним разработкам в области отопления теплиц относятся потолочные инфракрасные обогреватели. Они расходуют минимальное количество электроэнергии, плюс эффект от их действия намного превышает любые другие виды обогревательных приборов, в том числе водных радиаторов и даже теплых полов.

Инфракрасные обогреватели

Тепло от них не поднимается вверх, а равномерно распространяется по всему помещению. Причем наиболее интенсивно прогревается именно грунт, а не воздух, что очень важно для растений.

Следует учесть, что для обогрева теплиц необходимо использовать только длинноволновые приборы (лучше керамические) с нагревом рабочего тела до 270-300°С. В отличие от средневолновых излучателей, раскаляющихся до 1700-1900°С, они не способны обжечь растения.

К существенным плюсам инфракрасного обогрева можно также отнести:

• экологичность и безвредность: подобные обогреватели не выделяют в воздух вредный для здоровья растений углекислый газ и другие продукты сгорания
• инфракрасные приборы абсолютно не сушат воздух, так как нагревают не его, а любые предметы и поверхности; никакого увлажнения помещения при их установке не требуется
• отсутствие потерь тепла – КПД таких обогревателей составляет 95%
• экономичность: так как они нагревают не воздух, а грунт, требуемый объем тепловых ресурсов уменьшается на 35%; плюс потребляют подобные приборы минимум электроэнергии
• монтаж систем несложен
• риск пожара при использовании инфракрасных приборов сводится к минимуму

Система теплых полов

Обустройство теплых полов

Идеальным вариантом для обогрева почвы в теплице является также система теплых полов. Ведь для успешного роста растений требуется прогрев именно корней.

Так как отопление теплицы с помощью электрических нагревательных элементов обойдется в круглую сумму, в ней лучше установить печь или котел. Систему отопления можно скомбинировать, установив по периметру радиаторы.

1. Для обогрева теплицы использовать лучше полиэтиленовые трубы. Их зарывают на глубину около 40-50 см в дренаж – слой щебня и песка
2. Металлопластик для прокладывания в грунт использовать нежелательно. Ведь его фитинги (соединительные элементы) требуют регулярной подтяжки. Если вы все же решили использовать такой жесткий пластик, используете при прокладке трубопровода компенсационные петли
3. Первой укладывается полиэтиленовая пленка, служащая гидроизоляцией
4. Далее настилается слой теплоизоляции из пенопласта или пенополистирола
5. Снизить теплопроводность грунта можно также с помощью утрамбованного песка, который засыпается поверх теплоизоляционного слоя на высоту 10-15 см
6. Расстояние между трубопроводами должно составлять 0,36 м. Для обеспечения равномерного прогрева по краям теплицы располагают по 2 коллектора. Трубы подсоединяют к ним чередованием
7. Для защиты трубопровода от повреждений во время перекопки грунта лопатой или вилами поверх него укладывают шифер или металлическую сетку
8. Следующий 35-40-сантиметровый слой – плодородная почва

Отопление с помощью газа

Горелка с инфракрасным излучением

К недостаткам подобного отопления относят необходимость обязательного согласования со специальными службами. Причем сделать газовый обогрев теплицы вы не сможете – составление проекта и монтаж подобных систем проводится только специалистами. Из-за высокой угрозы воспламенения в процессе эксплуатации работу газовых котлов потребуется постоянно контролировать. Из-за избытка окиси углерода, образуемого при сгорании топлива, во избежание отравления и угрозы взрыва в отапливаемом помещении обязательно устанавливается вентиляция.

Но все же плюсов у таких устройств гораздо больше. Стоимость газа не так уж высока. Потратиться придется лишь на приобретении котла и оборудования к нему. Такие конструкции обеспечивают равномерность и быструю скорость нагрева теплицы плюс максимально просты в обслуживании. Но, чтобы она прогревалась равномерно, лучше установить калориферы или подключить сразу несколько горелок.

Перечислим основные виды газового оборудования, используемого для обогрева теплиц:

• конвекторы: промышленность выпускает специальные устройства подобного типа именно для обогрева теплиц; встроенный теплообменник равномерно распределяет тепло по всему помещению; вентиляция в нем обеспечивается с помощью коаксиального (труба в трубе) дымохода
• обогреватель с двумя открытыми горелками (вторая из них служит в качестве запасной) и вертикальным дымоходом; вентиляционная система устанавливается отдельно
• горелки с инфракрасным излучением: их располагают в отдельных зонах для местного подогрева некоторых видов культур или ускорения проращивания семян; оборудуются дымососом, который выбрасывает продукты сгорания в дымоход; при их эксплуатации не требуется обустройство принудительных систем вентиляции – достаточно естественной

В большинстве случаев газовое отопление теплицы комбинируют с водным. Принцип его обустройства схож с вышеописанным.

Тепловая газовая пушка

Тепловые газовые пушки, используемые для точечного отопления, можно легко подключить как к газовой магистрали, так и баллону. Такие конструкции имеют небольшой вес и достаточно мобильны, их легко можно переместить в любое другое место. Топливо в них сгорает полностью, поэтому опасность отравления окисью углерода при их эксплуатации минимальная. Современные тепловые пушки, работающие на газе, оснащаются системой регулировки температуры и даже влажности.

Солнечные аккумуляторы

Принцип работы солнечного аккумулятора

Сбор и аккумулирование тепла, отдаваемого солнечными лучами, поможет получить ранний урожай в весенний период. Обогрев теплицы с помощью солнечных аккумуляторов можно использовать и в качестве дополнительного. Для зимнего периода тепла, получаемого только от них, будет недостаточно.

Для аккумулирования солнечной энергии теплицу необходимо установить на самом открытом месте и расположить ее с востока на запад. Доказано, что арочные конструкции из поликарбоната способны «собирать» максимальное количество лучей. Плюс воздух, находящийся в ячейках этого материала, будет служить естественным теплоизолятором.

Солнечные аккумуляторы подразделяются на:

• водные: хранилищем тепла в этом случае являются емкости с водой (бочки или бассейны); причем несколько небольших емкостей имеют КПД выше, чем одна большая, ведь вода всегда лучше прогревается ближе к поверхности; их распределяют равномерно по всему помещению
• каменные: этот материал способен длительно сохранять тепло, поэтому есть смысл выкладывать стенки теплицы камнем или засыпать его достаточно большим слоем по периметру сооружения
• воздушные: относятся к наиболее эффективным аккумуляторным устройствам (см. фото); для эффективного нагрева теплообменники располагают перпендикулярно направлению солнечных лучей; нагретый воздух по трубам поступает в теплицу; забор же холодного воздуха осуществляется по второму воздуховоду

При монтаже воздушной системы обогрева в теплице из поликарбоната для обеспечения быстрого воздухообмена желательно использовать вентиляторы. Входной патрубок воздуховода располагают как можно ближе к грунту. Трубу, по которой нагретый воздух поступает в теплицу, размещают в верхней части помещения.

Биологический обогрев

Биотопливо (саморазогревающийся субстрат) используется для обогрева растений с давних времен. Любому дачнику известно, что огурцы болеют меньше и растут лучше не на открытом грунте, а на теплом навозе.

Способно принести биотопливо пользу и теплице. В качестве него можно использовать не только навоз, но и остатки растений, бытовой органический мусор (бумагу, тряпки, остатки растительной пищи), опилки, листву, солому. В дальнейшем, когда оно полностью перегниет и превратится в перегной, его используют в качестве удобрения. Лучшее биотопливо получают смешением коровьего навоза (1 часть) с торфом (3 части). Смесь коры хвойных деревьев, опилок и помета разогревается медленнее, поэтому ее тепла хватает надолго.

Биологический обогрев

Для отопления теплицы подобным способом необходимо снять верхний слой земли, уложить 15-сантиметровый слой биотоплива, пролить его теплой водой. Через несколько дней, когда органическая масса начнет выделять тепло, ее вновь закрывают снятым грунтом и обустраивают грядки.

При использовании соломы тюки закладывают в неглубокие рвы таким образом, чтобы она слегка возвышалась над грунтом. Для запуска процесса гниения субстрат проливают водой, настоем навоза или куриного помета. Рассаду можно будет высаживать спустя 2-3 дня, когда температура начнет повышаться.

Как обогреть теплицу свечами и бутылками

Подобный способ может пригодиться при наступлении возвратных заморозков. Он позволяет за короткий промежуток времени повысить температуру в помещении на несколько градусов.

При незначительном понижении температуры чуть ниже 0 °С для обогрева помещения 6х3 м достаточно 4 свечей. Чтобы тепло от них не уходило сразу вверх, их необходимо прикрыть металлическими ведрами, оставив между ним и грунтом небольшую щель для поступления кислорода. Разогретые с помощью пламени ведра начнут быстро обогревать воздух.

Заменить металлические ведра можно керамическими горшками, вставленными один в другой и нанизанными на металлический болт. Он будет служить проводником тепла.

Обогрев с помощью свечи

Использовать для обогрева теплицы можно также обычные бутылки с водой. Опытные огородники запасаются большими емкостями из пластика и используют их в течение всего сезона. За день бутылки нагреваются на солнце, а ночью, когда температура в теплице падает, начинают отдавать в воздух накопленное тепло. Плюс в жару емкости с холодной водой спасают растения от чрезмерного перегрева и ожогов.

Самые лучшие проекты систем обогрева теплиц можно легко найти в сети. К примеру, автор следующего видео делится собственным опытом отопления подобных помещений:

8Total ScoreЗаключение

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Простота реализации8.5Материальные затраты7Польза8.5

Теплица с обогревом – прекрасный способ продлить срок вегетации и плодоношения овощей. Обустроить систему отопления можно несколькими способами, выбор зависит от площади теплицы и ее назначения, а также доступных вам ресурсов. Смонтировать отопительную систему можно своими руками.

Способы отопления теплицы

Системы отопления целесообразно устанавливать в теплицах круглогодичного использования или при ранней весенней высадке овощей, зелени и цветов.

К эффективным способам обогрева теплиц можно отнести:

• печное отопление, в том числе с воздушным и водяным контуром;
• водяное отопление на основе твердотопливного, газового или электрического котла;
• обогрев с помощью газовой пушки;
• электрический обогрев с помощью конвекторов или инфракрасных обогревателей;
• подогрев почвы греющим кабелем или трубами водяного отопления.

Способы можно совмещать, например, установив печное отопление как основной источник обогрева и греющий кабель – как дополнительный.

При установке котла и монтаже системы водяного отопления, обогрев почвы также делают водяным, подключая трубы отдельным контуром.

Нагрев газовыми пушками достаточно эффективен – помещение прогревается быстро, а расход газа при этом небольшой. Пушка занимает немного места и вполне безопасна в использовании.

При использовании электрического обогрева в качестве основного, рекомендуется использовать инфракрасные обогреватели – они нагревают почву и сами растения, не пересушивая воздух. Конвекторы греют воздух, при этом в нижней части теплицы — в прикорневой зоне — температура остается низкой, а вверху – чрезмерно высокой. По этой причине конвекторы обычно используют только для временного обогрева.

Цены на тепловые пушки

тепловые пушки

Печное отопление теплицы

Печи для теплиц могут быть металлическими или кирпичными. Второй вариант предпочтительнее – кирпич дольше нагревается, но при этом отлично удерживает тепло и долго остывает, а температура в теплице остается стабильной. Воздух при отоплении кирпичной печью не пересыхает, влажность остается в допустимой норме.

Металлические печи прогреваются быстро, но обладают малой теплоемкостью и греют только до тех пор, пока горят дрова. При этом стенки приборов сильно нагреваются и сушат воздух. По этой причине металлические печи часто оборудуют водяным контуром с регистрами или радиаторами – нагретая вода в них остывает постепенно, сглаживая перепады температуры.

Металлические печи для теплицы

Металлические печи рекомендуется использовать для отопления теплиц весенне-летнего использования, для этой роли они подходят лучше, чем кирпичные, благодаря следующим особенностям:

• металлические печи мобильны, их можно установить на несколько холодных месяцев, а летом убрать;
• они не требуют обустройства фундамента и не занимают много места;
• выбрав подходящую модель, можно подключить водяной контур;
• цена на металлические печи не слишком высока;
• монтаж и установку можно выполнить своими руками, даже не имея навыков кладки печей.

Недостатки металлических печей:

• процесс отопления нельзя автоматизировать, топить печь придется вручную;
• металлические печи сушат воздух, поэтому в теплице необходимо установить емкости с водой для увлажнения воздуха.

Установить печь можно как в самой теплице, так и в тамбуре или подсобном помещении, выведя в теплицу воздушный или водяной контур. Дымоход от металлической печки можно располагать в пространстве теплицы, установив его под углом не менее 15 градусов – это обеспечит дополнительный обогрев. При этом применяют неизолированную металлическую трубу. Для прохода через крышу или стену теплицы необходимо применять специальные теплоизолированные коробы.

Обратите внимание! При установке печи важно позаботиться о ее устойчивости! При опрокидывании печь может привести к пожару или повреждению теплицы!

Обзор популярных и недорогих моделей металлических печей приведен в таблице 1.

Таблица 1. Печи для обогрева теплиц промышленного производства.

Модели, иллюстрации	Краткое описание
Печь-буржуйка «Везувий-мини»
Печь «Золушка»
Печь «Теплодар Печурка плюс»
Печь «Нормаль»
Печь-булерьян «Клондайк НВ-100»
Печь с водяным контуром «Бренеран АКВАТЭН»

Обратите внимание! Выбор печей для теплиц очень велик, при выборе нужно обращать внимание на тепловую мощность и функциональность.

Установка металлической печи в теплице

Шаг 1. Подготавливают прочное основание из тротуарной плитки, кирпичей или плотно утрамбованной земли. Располагать печь лучше в центре теплицы, чтобы прогрев был равномернее. Печи с воздушным или водяным контуром ставят в любом удобном месте, соблюдая противопожарные расстояния, указанные в паспорте.

Шаг 2. Устанавливают печь на подготовленную поверхность, проверяют, будет ли удобно загружать дрова и удалять золу. При наличии капитальной стены, печь устанавливают задней стенкой к ней.

Шаг 3. Подключают дымоход нужного диаметра к дымовому патрубку с помощью жаростойкого герметика. Монтаж дымохода необходимо выполнять в соответствии со схемой. Сужение дымохода не допускается.

Шаг 4. При необходимости подключают водяной или воздушный контур.

Обратите внимание! Печи, имеющие водяной теплообменник, нельзя топить без заполненной системы отопления, т. к. это приведет к ее повреждению.

Кирпичные печи для теплицы

Отопительные печи из кирпича используют обычно в теплицах круглогодичного использования. Кирпичной печью можно эффективно отапливать теплицу даже в морозные зимние месяцы благодаря их повышенной теплоемкости. Для теплицы подойдет любая отопительная печь, главное, чтобы тепловая мощность соответствовала площади. Ниже приведена технология кладки простой кирпичной печи.

Для строительства кирпичной печи понадобится:

• кирпич полнотелый керамический – 220 шт.;
• кирпич шамотный – 80 шт.;
• раствор кладочный глиняный – 80 л;
• раствор кладочный шамотный – 30 л;
• бетон для фундамента – 0,25 м³;
• готовые чугунные изделия – колосниковая решетка, топочная, поддувальная и прочистная дверцы, дымовая задвижка;
• обрезки рубероида или стеклоизола.

Чертеж печи в разрезе приведен на рисунке. Высота печи до дымовой трубы составляет 215 см, конструкцию можно разместить практически в любой теплице стандартных размеров. Габариты печи по горизонтали составляют 51х77 см.

Шаг 1. Обустройство фундамента. Под любую кирпичную печь необходим прочный фундамент. Его делают из армированного бетона толщиной не менее 20-30 см. Под фундамент снимают грунт с площади 70х100 см на глубину 35-40 см. Выравнивают дно с помощью крупнозернистого песка слоем 20 см, устанавливают по периметру опалубку из досок. Укладывают прутья арматуры Ø12 мм в виде двух рядов решетки с шагом 20 см. Замешивают бетон и заливают в подготовленный котлован. Сушат фундамент не менее трех недель, время от времени увлажняя поверхность.

Шаг 2. Кладка зольника и топки. Начинают кладку печи по схеме. Первые 4 ряда кладут из красного кирпича на глиняный кладочный раствор. Устанавливают дверцу зольника, закрепляя ее в кладке с помощью проволоки.

•
•

•
•

Ряды с 5 по 12 выкладывают из шамотного кирпича на огнеупорный раствор. В 5 ряду укладывают колосниковую решетку. В 6,7 и 8 рядах устанавливают топочную дверцу. Ряды с 9 по 12 образуют свод топки.

Шаг 3. Ряды с 13 по 15 также кладут из шамотного кирпича на огнеупорный раствор. Ряды 13 и 14 перекрывают свод топки, в 15 устанавливают прочистную дверцу. С 16 ряда кладку снова ведут красным кирпичом. В 16 ряду продолжают установку прочистной дверцы. Ряды с 17 по 21 образуют дымовые каналы. В 22 ряду ставят первую дымовую заслонку.

Шаг 4. Ряды с 23 по 27 продолжают дымовые каналы. В 28 ряду выкладывают сужение канала, в 29 устанавливают вторую дымовую заслонку. Ряды 30 и 31 образуют свод печи. Начиная с 32 ряда, кладут дымовую трубу нужной высоты из 4 кирпичей с перевязкой.

Подробно процесс кладки печи показан в видео.

Цены на кирпич

кирпич

Видео – Кладка малой отопительной печи

Обратите внимание! Для теплиц малой высоты можно соорудить печь с горизонтально расположенными дымовыми каналами.

Водяное отопление теплицы

Водяное отопление в теплице можно сделать двумя способами: подключив теплицу к отопительной системе дома или установив отдельный котел. Подключение к общей системе выполняют отдельным контуром, чтобы его можно было отключить и слить воду.

В случае монтажа отдельной отопительной системы в теплице устанавливают котел.

В зависимости от наиболее доступного и дешевого топлива, это может быть котел:

• газовый;
• твердотопливный;
• электрический;
• универсальный.

Газовый котел считается наиболее экономным и удобным в использовании. Он поддерживает заданный режим автоматически, при этом отопление теплицы обходится недорого. Для отвода продуктов сгорания у газовых котлов используют коаксиальный дымоход, поверхность которого практически не нагревается.

Твердотопливные котлы, в зависимости от модификации, могут работать на дровах, угле и пеллетах. Это топливо также недорогое, но уровень автоматизации у большинства твердотопливных котлов невысок, они требуют постоянного контроля и загрузки.

Электрические котлы отличаются высоким уровнем автоматизации, могут поддерживать температуру в дневном и ночном режиме. Они компактны, бесшумны и совершено безопасны. У них есть только один недостаток – высокая цена электроэнергии.

Как выбрать котел для теплицы

Выбор котла для теплицы зависит, прежде всего, от ее размеров и вида выращиваемых культур. При наличии на участке газа, теплицу любой площади выгоднее и удобнее отапливать с помощью газового котла. В негазифицированных районах приходится выбирать между другими типами котлов.

В теплице круглогодичного использования площадью более 50 м² при доступных дровах лучше установить твердотопливный котел. В этом случае затраты на его установку и монтаж дымохода окупятся за 1-3 года.

В небольшой теплице при периодическом использовании устанавливать твердотопливный котел нецелесообразно. Проще установить маломощный электрический котел – он не требует специально отведенного места и монтажа дымохода, а затраты на энергоноситель в этом случае будут невелики.

Отопление теплицы из поликарбоната зимой

Зимние теплицы из поликарбоната давно перестали быть редкостью: современные технологии позволяют создать в них необходимый микроклимат и вырастить зелень, овощи и даже ягоды к своему столу или на продажу. Детальнее читайте здесь.

Расчет количества радиаторов

Чтобы обеспечить в теплице благоприятный микроклимат, необходимо предварительно определить нужное количество радиаторов. Расчет для теплиц высотой менее 3 метров можно проводить по упрощенной схеме – по площади.

Площадь определяют по формуле:

S = a * b,

где S – площадь теплицы, м²; a и b – длина и ширина теплицы, м.

Расчетную тепловую мощность теплицы определяют по формуле:

P = S * 120,

где P – расчетная тепловая мощность, Вт; S – площадь теплицы, м².

Расчет количества секций радиатора:

n = P : p,

где n –количество секций радиаторов выбранного типа; p – тепловая мощность одной секции радиатора, указанная в техпаспорте, Вт.

Полученное количество секций равномерно распределяют по теплице, распределив их на несколько радиаторов.

Обратите внимание! Для теплиц лучше выбирать радиаторы минимальной высоты -так будет полноценно прогреваться прикорневое пространство и почва.

Монтаж системы водяного отопления

Независимо от выбранного типа котла систему водяного отопления теплицы монтируют по одной схеме.

Кроме котла, в систему входят:

• трубы и радиаторы;
• циркуляционный насос;
• расширительный бак;
• группа безопасности;
• фильтр грубой очистки;
• балансировочный вентиль
• в случае отопление нескольких контуров – коллекторный узел.

Для твердотопливных котлов и теплиц большой мощности рекомендуется установить также теплоаккумулятор. Схема подключения отопительного контура показана на рисунке.

Шаг  1. Установка котла. Для установки твердотопливного котла лучше оборудовать тамбур или котельную. Газовые и электрические котлы располагают прямо в теплице.

В зависимости от типа,  устанавливают агрегат на пол или подвешивают на капитальную стену. Для напольной установке необходимо подготовить прочное горизонтальное основание – бетонный фундамент или тротуарную плитку, уложенную на песчаную подушку.

Шаг 2. Подключение к дымоходу. Этот шаг выполняют для твердотопливных или газовых котлов. Для твердотопливных котлов используют сэндвич-дымоход из нержавейки. Его выводят через крышу или стену в соответствии со схемой.

Для газовых котлов используют коаксиальный дымоход. Его выводят прямо через стену в месте установки котла. Благодаря полному сжиганию газа в котлах, на выходе получается водяной пар и углекислый газ с небольшим содержанием других элементов, поэтому дым от газовых котлов не опасен для стенок теплицы и органов дыхания людей.

Шаг 3. Подключение радиаторов в систему отопления. Радиаторы монтируют на стены, равномерно распределяя их по теплице. На каждый радиатор устанавливают воздушный клапан – кран Маевского, а также вентили, с помощью которых можно перекрыть поступление воды в радиатор. Радиаторы монтируют по выбранной схеме. Для системы отопления используют трубы Ø20-Ø25 мм.

Шаг 4. Монтаж расширительного бака. Для принудительной системы циркуляции обычно используют расширительный бак закрытого мембранного типа. У него нет жестких требований по месту установки. Мембранный расширительный бак представляет собой герметичный цилиндр, внутреннее пространство которого разделено полимерной мембраной. Одна часть бака заполнена воздухом, другая – теплоносителем. При чрезмерном нагреве и расширении теплоносителя мембрана выгибается, а воздух в другой камере сжимается. При этом давление в системе выравнивается.

Бак монтируют в систему в любом месте, обычно сразу после выхода из котла или перед циркуляционным насосом. Подключение осуществляют снизу через вентиль.

Шаг 5. Монтаж группы безопасности. Группа безопасности состоит из манометра, предохранительного клапана и воздухоотводчика, которые размещены на стальном коллекторе, оснащенном муфтой для присоединения к системе. Подключают группу безопасности сразу после котла в месте с максимальной температурой и давлением.

Шаг 6. Монтаж циркуляционного насоса. Циркуляционный насос необходим для поддержания стабильного давления в системе. Его устанавливают на обратной трубе перед вводом в котел. Перед насосом обязательно ставят фильтр грубой очистки.

Шаг 7. Опрессовка воздухом. Ее проводят  для выявления дефектов оборудования и монтажа. После окончания монтажа к системе подключают специальный компрессор, закрывают все вентили и краны Маевского, затем подают давление, указанное в паспорте на котел и радиаторы. После стабилизации давления осматривают все стыки и узлы, проверяют их мыльной пеной: наносят ее с помощью губки на места соединений и следят, чтоб не было пузырей.

После успешной опрессовки заполняют котел и систему теплоносителем, проводят пробный запуск котла. Стравливают воздух с помощью кранов Маевского и проводят балансировку системы с помощью балансировочных кранов на радиаторах.

Обратите внимание! Газовые и электрические котлы с высоким уровнем автоматизации могут быть оснащены циркуляционным насосом, расширительным баком и приборами безопасности. Перед монтажом системы внимательно прочитайте инструкцию на котел.

Цены на циркуляционный насос

циркуляционный насос

Электрическое отопление теплицы

Для отопления теплицы обычно применяют инфракрасные обогреватели: они нагревают почву и создают ощущение тепла, при этом объективно температура в теплице может быть умеренной, а затраты на электроэнергию – небольшими. В некоторых случаях используют и другие виды обогревателей.

Расчет необходимого количества инфракрасных обогревателей выполняют по упрощенной схеме: на каждые 10 м² теплицы необходим 1 кВт мощности обогревателей. Например, для теплицы площадью 30 м² необходимы обогреватели общей мощностью 3 кВт. Эту мощность  равномерно распределяют на несколько приборов.

Инфракрасные обогреватели подвешивают к каркасу теплицы на кронштейны и подключают к электрической сети. При необходимости можно автоматизировать обогрев, подключив датчики температуры, расположенные на высоте 80-100 см. На датчики не должен падать свет от обогревателей, иначе возможна  погрешность измерений.

Видео – Отопление теплицы с помощью инфракрасных обогревателей

Теплицу с системой отопления можно не только использовать для получения раннего урожая, но и приспособить под круглогодичное выращивание овощей, ягод или цветов. Для этого необходимо предусмотреть также автоматический полив и дополнительное освещение.

Отопление теплицы позволяет использовать ее для выращивания различных культур в течение всего года. Это дает возможность получать до трех урожаев за год и выращивать разнообразные теплолюбивые экзотические растения, создав оптимальные условия для их развития.

Теплицы можно отапливать разными способами. У каждого варианта есть ряд важных особенностей и преимуществ. Ознакомьтесь с информацией о наиболее популярных методах отопления, изучите советы по выбору оптимального варианта и приступайте к работе.

Что учитывать при выборе системы обогрева?

При выборе отопительной системы необходимо обращать внимание на габаритные размеры помещения и его тип, т.к. для разных материалов необходимая интенсивность обогрева также будет различаться. К примеру, для полиэтилена характерны высокие теплопотери, поэтому теплица из этого материала потребует более интенсивного обогрева по сравнению с парником из поликарбоната.

При обустройстве отопления теплицы учитывайте размер суммарных затрат на монтаж системы и ее обслуживание. Некоторые варианты отопления требуют серьезных денежных вложений, и их использование в небольших теплицах будет нецелесообразным. Другие же просты и недороги в обустройстве, но потребляют очень много топлива в процессе работы.

В остальном же владелец должен сам принять решение, насколько выгодным будет использование того или иного варианта обогрева конкретно для его ситуации. Главное, чтобы система обеспечивала равномерное распределение тепла по помещению, не пересушивала воздух и создавала оптимальные условия для развития выращиваемых культур.

Варианты отопления теплицы

Ознакомьтесь с основными особенностями систем, наиболее часто использующихся для обогрева теплиц.

Паровой обогрев

Этот вариант нужно рассматривать при наличии возможности подключения обогрева теплицы к системе отопления дома.

Трубы, прокладываемые от дома к парнику, нуждаются в качественном утеплении. Запас мощности котла должен быть достаточным для обеспечения требуемого уровня обогрева и самого дома, и теплицы.

В случае если длина трубопровода между домом и парником будет превышать 10 м, от использования подобной системы лучше отказаться.

Также существует способ организации автономного парового обогрева. В данном случае котел устанавливается в помещении теплицы. К отопительному агрегату подключаются трубы и батареи, обеспечивается подача теплоносителя. В качестве теплоносителя традиционно используется вода.

Для обеспечения принудительной циркуляции воды система, как правило, укомплектовывается соответствующим насосным оборудованием.

Воздушный обогрев

Для организации воздушного отопления применяется воздух, нагретый в топке специального котла. Такое отопление характеризуется минимальными денежными затратами на топливо и высокими показателями тепловой отдачи.

Примерно за полчаса после запуска оборудования температура воздуха в теплице может подняться на 20 градусов. Дополнительным преимуществом системы является отсутствие необходимости использования каких-либо промежуточных теплоносителей.

Воздушный обогрев лучше всего подходит для регионов с мягким климатом. В более суровых условиях рекомендуется применять комплекс из воздушного и парового обогревов.

Газовый обогрев

</h3>
