Сегодня мы выясним, что влияет на выбор места расположения печи в доме.

Где расположить печь в своем доме

О чем следует знать перед выбором места. Общие положения

Главное мы выяснили – определить место для печи необходимо еще при проектировании здания. Объясняется это тем, что потребуется обустройство дымоходной трубы для вывода продуктов сжигания. Во время планирования вы должны руководствоваться приведенными ниже требованиями.

1. Что касается месторасположения дымоходного канала, то в большинстве случаев трубы устанавливаются радом с внутренними капитальными стенами.
2. Монтаж печи подразумевает обустройство специального фундамента, глубина которого может варьироваться в пределах 50-100 сантиметров (конкретная цифра зависит от конструкции дымохода – насадной он или стоящий отдельно).
3. Также учитывается количество этажей, есть ли необходимость в обогреве верхнего этажа.
4. Еще при выборе конкретного места следует обязательно помнить о том, что балки не должны находиться ни над печью, ни под ней.
5. Во внимание принимается и планировка здания, число комнат, которые будут отапливаться.
6. Рассчитывается теплоотдача поверхности печки (данный показатель должен соответствовать теплопотерям здания).
7. Определяется примерная конструкция отопительного прибора, его габариты.
8. Если посредством печного отопления будет обогреваться весь дом, то следует также рассчитать оптимальное число печек и дымоходных каналов.

Обратите внимание! По мнению экспертов, печное отопление следует обустраивать так, чтобы кол-во дымоходных каналов было минимизировано. Для этого можно сделать, к примеру, следующее: установить одну печь, которая будет отапливать сразу несколько комнат. В таком случае печь должна располагаться в углу, рядом с капитальной стеной, дабы процент свободного пространства в помещении было максимальным.

Помимо этого, принимается во внимание и тот факт, что в комнату нужно будет постоянно вносить уголь или дрова, а значит, отопительный прибор должен располагаться как можно ближе к входу. Так вы обеспечите себе не только свободный доступ к конструкции, если потребуется осмотр, но также минимальное кол-во мусора и пыли.

Где разместить кирпичную печь. Основные рекомендации

Как уже отмечалось ранее, выбор того или иного места под отопительный прибор зависит от множества факторов, носящих индивидуальный характер. Следовательно, выбрать грамотное расположение печи в доме можно при помощи универсальных рекомендаций.

1. Прежде всего, конструкция должна располагаться так, чтобы при работе отдавать максимум тепловой энергии со всей поверхности.
2. Если при помощи будущей печи будет обогреваться исключительно одна комната, то рекомендуется ставить конструкцию впритык к стенам по причине того, что тепловая энергия в данном случае будет исходить только в 2 стороны из 4-х.
3. В остальных случаях отопительный прибор желательно устанавливать на некотором расстоянии от поверхности стены.
4. Также отметим, что ширина этого зазора должна составлять как минимум 150 миллиметров, иначе существенно ухудшится теплоотдача.
5. На изображении, размещенном ниже (конкретнее – а, б) наглядно продемонстрирована пара вариантов открытого размещения отопительных приборов при наличии рекомендуемого воздушного зазора (его еще называют отступкой). Как видим, печь располагается в углу помещения или в середине стены.
6. Если при помощи печной конструкции будут обогреваться сразу два смежных помещения, то идеальным (а по совместительству и максимально эффективным) вариантом является расположение прибора во внутренней перегородке между комнатами (так, как продемонстрировано на том же изображении, пункт в).
7. Может быть и более серьезный вариант. Если отопительный прибор будет одновременно обогревать уже три смежные комнаты (а это тоже возможно), то расположить его следует во внутренней перегородке, разделяющей эти помещения, но так, как продемонстрировано на изображении (подпункт г). Здесь в 2-х комнатах будет находиться по одной стороне конструкции, а в оставшейся третьей – сразу две.
8. На изображении д продемонстрирован еще один вариант обогрева пары смежных помещений посредством одной печки. Отличается этот вариант тем, что топочная камера располагается на веранде. Это – идеальный вариант для небольших загородных или садовых домов.
9. Один важный момент: планируя размещение печи между смежными комнатами, требуется учитывать тот факт, что дымоходный канал должен возводиться над перегородками исключительно тогда, когда их толщина составляет как минимум 250 миллиметров (то есть в 1 кирпич).

Обратите внимание! На сегодняшний день многие владельцы частных домов предпочитают хотя бы в одной из комнат иметь печь. Безусловно, у газового или электрического отопления масса очевидных преимуществ, но все же их вряд ли можно считать автономными (в отличие от печного).

Если соблюдать некоторые правила, а также придерживаться приведенных выше рекомендаций относительно размещения печной конструкции, то вы сможете обеспечить себе максимально комфортный микроклимат на зимний период.

Как разместить печь, чтобы была максимальная теплоотдача?

Расположение печи в доме обязано быть таким, чтобы вся ее поверхность отдавала тепло в максимальное число помещений (если такая возможность имеется), но чтобы сама конструкция занимала при этом минимум полезной площади. По этой причине печь рекомендуется устанавливать в углу, рядом со стеной или в межкомнатной перегородке. Как уже отмечалось выше, нежелательно устанавливать отопительный прибор впритык к стенам, поскольку боковые поверхности не примут участие в теплоотдаче, а значит, часть тепловой энергии будет расходоваться впустую. Между стенками конструкции и поверхностью стен должен оставаться воздушный зазор в 150-200 миллиметров. Воздух в этом зазоре будет активно циркулировать, а стенки, в свою очередь, также будут принимать участие в обмене тепла.

Буржуйка своими руками

Ранее мы рассказывали о том как своими силами сделать печь буржуйку, в дополнение к этой статье советуем вам ознакомится с данной информацией инструкцию смотрите тут

Способы установки кирпичных печей согласно планировке

Самой эффективной печью считается, пожалуй, кирпичная конструкция, но исключительно при условии, что все ее поверхности будут иметь возможность передавать воздуху приобретенное тепло. Такая печь с легкостью будет обогревать не только одну комнату, но даже несколько смежных помещений одновременно. Хотя это возможно только тогда, когда при выборе подходящего места были учтены все особенности процесса передачи тепла.

Вариант первый. Как выбрать место для отопления нескольких комнат одновременно

Как мы уже упоминали ранее, для того, чтобы отопительный прибор сумел обогревать сразу несколько смежных помещений (к примеру, два или три), его следует установить в проеме той перегородки, которая разделяет эти помещения. Если же речь идет о жилище, имеющем четыре комнаты, то здесь печь рекомендуется в том месте, где соединены две внутренние перегородки, но исключительно таким образом, чтобы в каждом из помещений оставалась одна из стенок отопительного прибора.

Обратите внимание! Данный вариант планировки позволяет обустроить топочную камеру в кухне, гостиной или на веранде, в то время как спальня будет избавлена от мусора.

Отличным вариантом для данной технологии считается традиционная русская печь с лежанкой. Саму лежанку здесь можно вывести и в спальню, и в комнату для отдыха, и в любое другое помещение (все зависит от предпочтений владельца дома, а еще от индивидуальных характеристик здания в целом).

Стоит заметить, что достаточно высокая эффективность в данном случае будет обеспечена только в тех домах, где комнаты маленькие. И напротив, большое здание нуждается в обустройстве сразу нескольких печей или, как вариант, в прокладке водяного отопления. Хотя есть один нехитрый способ, с помощью которого можно несколько повысить эффективность – для этого необходимо проделать в смежных стенах специальные вентиляционные отверстия.

Вариант второй. Как выбрать место для печи, если отапливаться будет всего одна комната

Очень часто к печному отопления предъявляются более приземленные требования – например, нужно, чтобы печь обогревала всего одну большую комнату (зачастую это требуется в домах, которые имеют открытую планировку: принцип так называемых «квартир-студий»). В подобных случаях наиболее подходящим местом для установки отопительного оборудования станет центр помещения. Если же говорить конкретно о современных планировках, то в них очень привлекательно выглядят комбинированные печки, выполняющие сразу несколько функций (камин, кухонная плита и прибор отопления). Весьма удачное расположение печи в доме.

Если же вы выберите полифункциональную русскую печку, то сможете сделать ее не только центром помещения, но и своего рода разделителем зон комнаты, причем достаточно эффектным. Топочная камера и фронтальная стенка с плитой в данном случае будут ориентироваться в направлении кухни, при этом будет оставаться достаточно много места между источником тепловой энергии и предметами мебели. Каминная же топка должна развернуться по направлению к зоне отдыха, в то время как лежанку следует оборудовать сбоку (к слову, здесь же при желании можете сделать и бельевую сушилку).

Обратите внимание! Если помещение недостаточно большое, то желательно остановить выбор на угловой конструкции: она не только не будет занимать много полезного места, но и предотвратит проникновение холодного воздуха одновременно с двух сторон.

Разумеется, часть тепловой энергии будет выходить наружу, то есть тратиться впустую, но зато стены все время будут сухими и чистыми.

Видео – Кладка печи из кирпича

Вариант третий. Как выбрать место для металлической печи на дровах

Среди основных преимуществ стальных и чугунных отопительных приборов следует выделить их компактность, функциональность, а также достаточно высокую скорость обогрева помещения. Преимущественное большинство современных моделей являются, к тому же, еще и кухонными плитами (по совместительству, если можно так выразиться). Конструкции из металла действуют по такому принципу, который совмещает в себе одновременно конвекцию и излучение: воздух в помещении прогревается не только вследствие нагрева стенок, но и из-за того, что пропускается через специально оборудованные для этого каналы. Что касается минусов, то у данного оборудование он всего один – в отсутствие воздуховодной системы и водяного контура каждая такая печь способа отапливать исключительно одну комнату.

Отопительная печь на дровах

Ранее мы рассказывали моделях характеристиках и стоимости отопительных печей на дровах, в дополнение к этой статье советуем вам ознакомится с данной информацией подробнее о отопительно дровяных печах

Если отопительный прибор оснащен варочной плитой, то его желательно устанавливать в кухне-гостиной. В отдельных случаях – если кухня не соединена с гостиной или имеет слишком малую площадь – металлическую печь лучше располагать прямо в жилой зоне, дабы обеспечивать максимальный нагрев самой большой комнаты.

Обратите внимание! Дистанция между теплогенератором и поверхностью стены, выполненной из горючего материала, должна составлять как минимум 50 сантиметров. Благодаря применению негорючего изоляционного материала это расстояние можно сократить, но не более чем до 40 сантиметров.

Что же касается конструкций из камня или кирпича, то подобного рода ограничений в данном случае нет, но устанавливать такие печи рядом с наружными стенами все равно не стоит, поскольку это ухудшит эффективность работы. Если вы приобрели модель пристенного или углового типа, то ее желательно расположить рядом с внутренней перегородкой; если же конструкция островная, то для нее идеальное расположение печи в доме – это в центре помещения.

В итоге отметим, что если вам по какой-то причине трудно самому определить, где лучше разместить отопительный прибор, то лучше сразу обратиться к профессионалу, дабы выяснить все интересующие моменты. Ведь исключительно благодаря профессиональному подходу возможно не только обеспечить максимально эффективное отопление дома, но и существенно при этом сэкономить на энергоресурсах.

На этом все, еще немного полезной информации можете почерпнуть из приведенного ниже ролика. Теплых зим!

Видео – Секреты печного дела

Нередко можно встретить загородные дома и дачные постройки, выполненные из натурального дерева или бруса. Такие конструкции считаются экологически чистыми, но при этом их характеризуют как строения, с повышенным уровнем к воспламенению.

Именно поэтому в процессе проектирования системы отопления и установки соответствующих приборов, следует изучить этот вопрос основательно. Проблема заключается в том, что расположение печи в деревянном доме регулируется правилами СНиПа и ППБ.

Центральное место под печку

Выбор оптимального места

В первую очередь определить оптимальное расположение печи в доме поможет принцип работы отопительного прибора. Место может меняться в зависимости от того, имеется ли возможность на конкретном участке возвести дымоход и обустроить правильную эксплуатационную зону.

Если однозначно хочется чтобы печь размещалась именно в этом месте, то до момента ее возведения нужно рассчитать такой показатель как пожарные разрывы: насколько удалены постоянно нагревающиеся поверхности, от стен, покрытых легковоспламеняющимися материалами.

Более точно определить место печи в доме, можно опираясь на рекомендации, приведенные далее:

• Если в распоряжении владельца дома находятся отопительные приборы воздухогрейного типа, например. «Буржуйка» или «Булерьяна», тогда их следует ставить так, чтобы потоки воздуха проникали беспрепятственно. Это позволит создать систему конвекции, благодаря которой можно прогреть две смежные комнаты без дверей.
• Если в отопительном приборе имеется встроенный теплообменник, тогда размещение печи может быть любым, при соответствии правилам пожарной безопасности. Однако следует учитывать, что контур печи должен выступать нижней границей системы отопления.

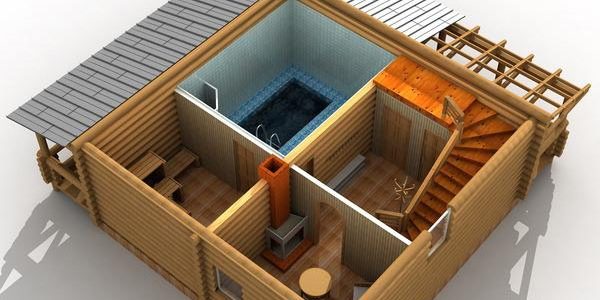

Чертеж стандартного бревенчатого дома

• Невозможно выполнить установку печи, и при этом избежать возведения дымоходной части и трубы внутри дома. В этом случае расположение напрямую зависит от того, как будет проще соединять сам отопительный прибор с системой выведения дыма.
• Немаловажным моментом выступает учет свободного места при открытии дверцы топочной камеры. Если его недостаток, тогда возникнут трудности с тем, чтобы чистить и растапливать печь в деревянном доме.
• Постройки, которые предполагается отапливать печами, должны иметь достаточную площадь, чтобы можно было соблюдать пожарные разрыва от нагретых поверхностей до легковоспламеняющихся элементов, что соответствует 1.1-1.25 метрам. Также правило гласит, что расстояние к открывающейся дверце камеры сгорания не должно быть менее 1 м 25 см.

Полезно знать:  Какое выбрать ограждение для камина от детей и животных

Нужно ли возводить фундамент для металлической печи

Главным преимуществом металлических конструкций перед кирпичными сооружениями является их меньший вес, а также простота установки. Но не стоит думать, что можно расположить печь в доме, вне зависимости от ее модели и технических характеристик, без фундамента. Рассмотрим подробнее, при каких условиях требуется и не требуется возведение дополнительного постамента.

Металлический вариант печи

Итак, внутри дома нет необходимости заливать фундамент, если итоговый вес всей конструкции не превышает 80 кг. Такими параметрами обладают печи из стали, а для их монтажа подходит любое прочное основание, устойчивое к воздействию высоких температур.

Согласно требованиям СНиПа, если отопительные приборы, масса которых находится в пределах 750 кг, разместились на подушке из бетона, а не на фундаменте, то изменений система не требует.

В тех ситуациях, когда владельцу дома необходимо разместить печь, изготовленную из чугуна, но при этом не облицованную камнем, соответственно, она будет весить в пределах 400 кг, то такая масса допускает установку конструкции без фундамента. Однако когда планируется последующая облицовка, то масса изделия может достигать 1400 кг, а это уже предполагает обязательное предварительное возведение фундамента.

Стоит отметить еще тот факт, что если самостоятельно не получается определить, где разместить отопительный прибор лучше всего, то рекомендуется пообщаться на эту тему с профессиональным печником.

Различные варианты установки

По каким принципам определяется место установки

Стоит понимать, вопрос относительно того, где должна располагаться печь в доме крайне важный и ответственный, поэтому и подходить к поиску ответа на него стоит с особой тщательностью.

Принципы определения места следующие:

1. Любая печь должна находиться максимально близко к центральной части дома, чтобы наружная дымоходная труба не выходила далеко от конька.
2. Правильное расположение прибора будет в том случае, если под ним не проведены иные коммуникации, например, водоснабжение.
3. Устанавливая две печи в одной зоне, лучше все-таки сконструировать под каждую фундамент, чтобы уберечь себя от быстрого разрушения изделий.

Расположение трубы относительно конька дома

Помимо этого стоит четко понимать, что одна конструкция должна обогревать не меньше двух комнат, иначе ее установка не будет являться целесообразной.

Полезно знать:  Каким образом выбрать оптимальную топку для своего камина

Советы профессионалов

Специалисты заранее указывают на тот факт, что вариаций на тему правильного расположения отопительного прибора в доме может быть множество.

Например, при расположении печи в центре помещения, при отсутствии дверей, она будет обогревать большую площадь, чем, если бы стояла одной стороной к наружной стене, а вот при угловом расположении появляется возможность протапливать сразу две, а то и три комнаты. Хотя при всем этом идеальным будет выступать такой вариант, при котором печкой можно обогреть все комнаты.

Некоторые владельцы жилья располагают печь таким образом, что она находится между залом и коридором. В этом случае стоит уделить внимание тому, в какую сторону будет направлено окно топочной камеры.

Пример планировки дома

Если использовать во фронтальной части печи такой материал как жаропрочное стекло, тогда в зале можно создать своего рода камин и наслаждаться игрой пламени. Хотя в большинстве случаев хозяева дома не желают несколько раз в день заниматься уборкой комнаты, и выводят топливник в коридор.

Если поставить отопительный прибор в угловой части комнаты, тогда он значительно освободит пространство и полезную площадь. Лучше, если при такой планировке дверь будет поблизости, чтобы не засорять помещение дровами в процессе их транспортировки.

В идеальном варианте печь располагается внутри помещения по такому принципу, когда она занимает меньше всего места, но при этом на максимальном уровне выполняет свою функцию в отношении отопления помещения.

Нередко случается так, что дачные дома очень маленькие. Именно поэтому при возведении печи в доме остается слишком мало места возле дверцы топливника. Это усложняет процесс ухода за конструкцией и делает ее менее безопасной. Поэтому хозяевам стоит задуматься об увеличении площади хотя бы одной комнаты.

Полезно знать:  Какая должна быть высота топки в печи, изучаем зависимость от вида топлива

Очень хорошо, когда строится новый дом, в котором только планируется реализация печного отопления. Тогда еще на этапе проектирования может быть создана корректная схема расположения конструкции.

Еще в план можно вписать, какие отделочные материалы будут использоваться в будущем, а также описать варианты расстановки мебели. После можно с документом отправиться в соответствующие службы, и они дадут однозначный ответ, правильно ли выбрано место для расположения печи в доме.

Деревянный двухэтажный дом и отопительная печь на два этажа — это вполне сбыточная мечта, если приложить усилия и иметь необходимые финансы.

Отопительная печь на два этажа

Двухэтажные печи могут быть разными по конструкции, но по схеме ненамного сложнее обычных, одноэтажных отопительных строений. Конечно, на ее строительство понадобится большее количество строительных материалов и времени, но зато, приложив усилия один раз, вы полностью оснастите дом печным отоплением, которое выручит вас не раз.

Представленная печь на два этажа компактна и аккуратна, она не займет большой площади, но ее функциональность поможет не только обогреть дом, но и приготовить пищу. Поэтому можно считать, что печь поможет в любых сложившихся обстоятельствах, если даже к дому внезапно будут отключены иные источники энергоснабжения.

Весь процесс стройки идет по схеме,в соответствии с выбранной домовладельцем моделью.

Очень удачный вариант двухэтажной печи

Строение из кирпича должно стоять на хорошо подготовленной основе — фундаменте. Печь, выстроенная на два этажа, будет значительно массивнее, нежели одноэтажная, и фундамент должен быть хорошо рассчитан.

Фундамент

Размер основания данной печи 90 × 90 см, высота от пола до потолка равна 2м 10 см. Фундамент должен быть немного больше основания,и сможет составлять, примерно, 100×100 см.

Печь — тяжелая, и армирование потребуется серьезное

Для устройства фундамента понадобятся следующие материалы:

• доски для постройки опалубки;
• цемент;
• песок;
• щебень;
• арматура;
• лист рубероида, который будет служить гидроизоляцией.

Фундамент, устраиваемый в уже построенном доме, сделать сложнее, нежели при постройке дома, но и это возможно. Для этого придется выполнить ряд подготовительных работ.

• Если полы в доме — деревянные, то разметив место, где будет расположена печь, придется выпилить часть досок. Очень важно предусмотреть расположение постройки таким образом, чтобы она проходила через перекрытие потолка между несущими балками, а не упиралась в одну из них, иначе придется перестраивать еще и потолок.
• Когда доски будут вырезаны, можно приступать к копке котлована под фундамент. Глубина ямы выбирается, опираясь на особенности состава и промерзания почвы. Она может варьироваться от пятидесяти до восьмидесяти сантиметров.
• Далее дно котлована хорошо утрамбовывается, и на него засыпают песок. Эта подушка должна составлять не менее 10—15 см.
• Следующим этапом идет установка опалубки из досок. Щели между ними не должны быть широкими, чтобы раствор бетона не вытекал из формы. При необходимости придется их подконопатить.
• У станавливается арматура. Она может быть сварена между собой в виде крупной сетки или закреплена (обвязана) с помощью стальной проволоки.
• Самым ответственным моментом в устройстве фундамента является заливка раствора в форму опалубки. Первым слоем может быть более грубый раствор, изготовленный из гравия и цемента. После того, как он схватится, заливается верхний контрольный слой из цемента и песка в соотношении 1:3.

Заливка спешки не любит — порядка трех недель

Фундамент может быть устроен наравне с полом, или же может подниматься над покрытием на 5—7 см.Его поверхность должна быть идеально выровнена. Это необходимо, чтобы вся конструкция выкладывалась в идеальной горизонтали. Не стоит торопиться начинать кладку —необходимо дождаться затвердевания и усадки фундамента, а это займет не менее 3 недель.

Общий вид «пирога» фундамента

Когда основа будет готова, сверху нее, на выровненную поверхность, укладывается в один или несколько слоев рубероид, который будет играть роль гидроизоляции.

Строительство печи

Для строительства необходимо приобрести качественные материалы, если вы хотите, чтобы печь имела респектабельный вид и послужила по предназначению немалый срок. Для кладки понадобится:

• Кирпич красный — 1085—1090 шт. Лучше купить его с запасом, на случай брака или неудачного раскалывания;
• Кирпич  силикатный  или шамотный- он огнестоек и нужен для выкладывания топки, всего150—155 шт.;
• для изготовления раствора нужна глина — порядка 200 кг и песок, примерно 75-80ведер;
• стальная 2-х миллиметровая проволока для закрепления чугунных дверок;
• уголок металлический 7 × 7 см — 2 шт.;
• уголок металлический, длиной 80 см, 40× 40 мм — 6 шт.;
• уголок металлический, длиной 40 см 40 × 40 мм — 2 шт.;
• лист металлический 1 × 1 м для настила перед топкой;
• асбестовый лист или шнур 10—12 м.

Не обойтись при устройстве печи и без чугунных элементов:

• задвижки для дымохода — 3 шт.;
• решетка колосника —1шт.
• дверца топки 1шт.;
• дверка поддувала 1 шт.;
• дверцы для очистной камеры 5 шт.;
• панель варочная с двумя конфорками 1 шт.

Если все подготовлено, можно двигаться дальше:

Главная схема — порядовка кладки

• На гидроизоляционном материале, настеленном на фундамент, размечают расположение первого ряда.
• Замешивается раствор, состоящий из глины и песка. Его пропорции будут зависеть от жирности глины. Поэтому лучше поэкспериментировать, и составить его заранее. Для этого нужно смешать ингредиенты в разных пропорциях и слепить из достаточно густого раствора шарики. Тот раствор, который, высыхая, не даст трещин, будет самым оптимальным вариантом для кладки. В таких пропорциях и нужно делать весь раствор для печи.
• По разметкам выкладывается насухо, т.е. без раствора, первый ряд кирпичной кладки. В процессе наглядного выяснения, как будут укладываться кирпичи, возможно, несколько из них придется подогнать (уменьшить). Первый ряд свободно крепится на гидроизоляцию.
• На втором ряду устанавливают поддувальную дверцу, закрепив ее проволокой и временно подперев кирпичами.

Так вставляют дверцы

• С четвертого ряда идет монтаж топочной камеры. Ее начинают выкладывать шамотным кирпичом. На этом же ряду на очистные камеры ставятся две дверцы.
• Пятый ряд —  укладывают асбестовые полоски по бокам дна топочной камеры.  На них в даьнейшем  на кронштейны укладывают колосник  (решетку).
• Шестой —  ставится топочная дверца, по тому же принципу, что и поддувальная.
• ряды восмь — десять — работа идет строго по схеме.
• На 11 ряду на передний край  закрепляется стальной уголок, а топочная камера накрывается чугунной варочной панелью. Ее устанавливают на полоски асбеста.

Один из главных элементов — варочная панель

• С 12 по 16 ряд по схеме выкладываются стенки варочной камеры.
• На 17 ряду вмуровывыаются металлические уголки, на которые сверху идет сплошная кладка кирпича.
• Восемнадцатый и девятнадцатый ряды выкладываются сплошными, кроме трех отверстий для отвода дыма в дымоход.
• На двадцатом ряду  —  дверца еще одной камеры очистки, и, начиная с этого ряда по 23-й, поднимаются стенки сушильной камеры.
• На 24 —  снова  уголки, которые станут основой для кладки, которая образует потолок камеры.
• На двадцать пятом на камеру очистки закрепляется дверца, и по двадцать девятый ряд работа идет по схеме без отступлений.
• На тридцатом ряду вмуровываются две задвижки.

Монтаж дымоходных задвижек

• С тридцать первого по тридцать пятый ряд выкладывается узкая часть печи, в которой проходят каналы дымоотвода.
• С тридцать шестого по тридцать восьмой кладка расширяется, подходя к потолку, что очень хорошо видно на схеме.
• Следующие ряды относятся уже ко второму этажу, и нумеруются они снова с первого ряда.
• С первого по двадцать шестой ряд печь-дымоход выкладывается по схеме. При этом не забываем сразуаккуратно очищать дымоотводные каналы.На втором ряду установить дверцу на камеру очистки.
• На двадцать седьмом вмуровывается последняя задвижка.
• С двадцать седьмого по тридцатый ряд все идет по схеме.
• Тридцать первый и тридцать второй второй ряды — это начало дымоходной трубы, которая упирается в потолок второго этажа. Если потолок находится выше, значит, труба выкладывается по той же схеме до него.

Насквозь через потолок и кровлю

• Следующая часть печи, пройдя через потолок второго этажа, проходит на чердак и выводится на крышу. Труба вся выкладывается по схеме последних рядов.

Другие варианты двухэтажных печей

И печь, и камин одновременно

Этот достаточно компактный вариант печи на два этажа дома решен несколько иначе и по внешнему оформлению, и по конструкции. Топка в этом случае имеет дверцы из огнеупорного стекла, а при их открытии она превращается в камин. Но у этого варианта есть свой недостаток —отсутствие варочной панели, которая никогда не помещает в печи частного дома. Поэтому подобное сооружение хоть и будет работать на два этажа, но имеет только одну функцию — отопительную. Конечно, оно является украшением интерьера, создает уют и комфорт, но все-таки печь должна быть многофункциональной, и приходить на помощь в нужное для семьи время.

Большой плюс печи — духовка

Такая печь, работающая на два этажа, имеет значительно больше функций. Выше топки предусмотрена духовка, а на боковой стене вмонтирован кронштейн, на который можно повесить для просушки одежду, вернувшись домой, после дождя.

Хочется отметить компактность строения и идеально аккуратную кладку, которая выполнена высококвалифицированным профессионалом-печником. Несмотря на свой скромный размер, печь смотрится надежным и капитальным строением. Благодаря своему внешнему виду, сооружение стало декоративным украшением помещения.

Наглядный видеопример — печь на два этажа

Если вы возводите двухэтажный дом, задумайтесь сразу и о печи, так как потом ее встраивать будет гораздо сложнее.Придется делать отверстие не только в межэтажном перекрытии, но и в чердачном, а также в крыше. Именно поэтому лучше печь строить вместе с домом — она не раз выручит вас при непредвиденных обстоятельствах, а также принесет в ваш дом тепло и уют.

Рекомендуем статьи по темеКакую незамерзающую жидко…Чугунные печи камины длит…Русская печь с лежанкой с…

Перед тем как рассматривать все вопросы, касающиеся объединения двух независимых устройств в одно, нужно разобраться в отличии печи от камина, ведь не всегда их можно узнать только по внешнему виду. В работе печь и камин используют горение топлива, обогрев помещения выступает, как основная функция, но камин должен нагреть только ту комнату, где он локализован, причем сделать это он должен быстро и эффективно. Печь же должна внести тепло во все комнаты дома и сохранять его некоторое время даже после полного сгорания топлива.

Реализуются основные задачи особенностями строения. В помещениях, которые не отличаются большими площадями, установить одно и другое устройство одновременно не представляется возможным, а отказываться от качественного отопления или уютного очага никто не хочет. Специально для таких случаев были разработаны готовые проекты, в которых происходит объединение печи и камина в одном устройстве.

Оригинальная конструкция островного плана

Варианты объединения

Подходов к решению проблемы объединения двух конструкций существует несколько. Их разновидность зависит от того, на каком этапе было принято подобное решение. Самыми популярными считаются два способа реализации поставленной задачи.

1. Установка двух топок в одном корпусе. Как правило, уже на этапе заливки фундамента становится известно, что будущая конструкция будет выполнять два вида задач. По определенной схеме выкладывается корпус камина, в котором формируется две топки. Одна топка принадлежит печи, а вторая – камину. Распространенными являются модели, которые представляют собой с одной стороны печь с другой камин. Эти устройства обогревают разные комнаты, и складывается впечатление, что они раздельно функционируют.
2. Оснащение топки печи стеклянной дверцей. Это позволяет с минимальным вложением денег сделать из печи-камин, сохранив все функциональные особенности первоначального устройства. Таким образом, печь-камин получается, благодаря элементарному дополнению.

В общем случае печь и камин, построенные из кирпича, совместить не так уж сложно. Но камнем преткновения все время выступает дымоход. Дело в том, что, по расчетам, площади дымовых каналов не совпадают. Металлические конструкции успешно справляются с подобной проблемой установкой усредненного варианта. Кирпичные модели часто требуют монтажа двух отдельных дымоходов.

Готовый каминно-печной комплекс

Несомненно, если совмещены два устройства в одно, то в этом наблюдаются только одни плюсы, однако, в том случае, когда первоначально построенная печь была возведена вашими предшественниками и вы желаете из нее сделать два функциональных устройства, то придется вызывать профессионального мастера. Даже если все работы планируется проводить самостоятельно, нужен четко разработанный план. В нем будет указано, как именно реализовать объединение.

Полезно знать:  Печь с мангалом для беседки, устройство системы и особенности строительства

Работа в двух режимах

Печь, совмещенную с камином, можно эксплуатировать в двух режимах. Эти режимы отличаются по назначению и производительности.

• В режиме камина основное внимание уделяется визуализации самого процесса горения. Необходимо предоставить возможность наблюдать за пламенем из любого места комнаты, не стоит забывать, что в этом заключается одна из функций камина.
• Что же касается выработки тепла, то оно должно быть представлено в виде направленного излучения. Такая энергия способна быстро согреть жильца, расположившегося неподалеку.

Чтобы иметь возможность переключения в режим камина, нужно обеспечить строительство вертикального прямого каминного дымохода. В этом случае огромная доля тепла будет уходить вместе с дымом, но такая конструкция поддерживает интенсивное горение, при котором происходит излучение инфракрасного тепла.

Кирпичное сооружение больших размеров

В режиме печи должно осуществляться эффективное использование тепла. Для этих целей предусматриваются некоторые технологические особенности строения топки, дымосборника, дымохода. Вспомните внешний вид русской печки, она занимает добрую площадь в хате, несмотря на свой относительно небольшой размер топки. В корпусе печи монтируется канал, по которому дым с теплым воздухом поступает в дымоход. По мере продвижения по каналу, воздух отдает часть своего тепла кирпичной кладке.

Если печь совмещенная с камином имеет две разные топки, то вопросов переключения из одного режима в другой возникать не должно, а вот совмещение в одно устройство с общей топкой требует внесения некоторых правил эксплуатации. Чтобы переключаться между режимами, нужно обеспечить перенаправление потока продуктов сгорания в одни или другой дымоход. Делается это с помощью обычной заслонки.

Основные виды

На словах довольно просто объяснить принцип объединения, по которому построена печка камин. Реальное же устройство осложнено тем, что сегодня принято оснащать ее дополнительными функциями. Так, существуют модели с духовками, варочными панелями, нишами для сушки фруктов, мангалами, барбекю и т.д.

• Старинные традиции воплощены в современных печах с лежанками. Конечно, назначение свое печь несколько утратило, и лежанка служит, в большинстве своем, для придания колорита, зато она функциональна. В любой момент можно на нее забраться и согреться. Такие варианты печей требуют от помещения выделенной площади. Вот и думайте, где ее можно установить.
• Пристенная дровяная печь-камин за счет своей формы занимает не очень много места, зато позволяет отапливать сразу две смежные комнаты. Она монтируется так, что топка ее выходит в одну комнату, а задняя стенка является частью перегородки. В небольшом доме такая конструкция обеспечит теплом в любую погоду.
• Настоящим центром, который способен собрать вокруг себя всех желающих, является печь с духовкой и варочной панелью. Она может зонировать помещение, выделяя место для полноценной кухни и для прихожей. Чтобы встретить гостей и приготовить праздничный ужин достаточно разжечь только одну топку. В итоге можно получит тепло в комнате, отличный вид горящего пламени и массу возможностей для приготовления пищи.

Домашний очаг во время работы

Плюсы и минусы совмещенных устройств

Краткими итогами описанной выше теории будут являться выделенные достоинства и недостатки печей-каминов. Среди достоинства следует отметить:

• Совмещение печи и камина в единое устройство дает экономию места без потери основных функциональных качеств каждого из них.
• Возможность переключения между режимами позволяет использовать конструкцию при кратковременном пребывании в доме или в качестве настоящей системы отопления.
• Довольно большая мощность печи обеспечит нагрев теплоносителя, значит, такую систему можно оснастить водяным контуром.
• Дополнительные опции в виде варочной панели, мангала или духовки подчеркивают универсальность печки.
• Излучение камина и теплоотдача печи при объединенной работе повышают КПД до 80%. С помощью печи-камина можно наполнить теплым воздухом сразу несколько комнат.

Полезно знать:  Как устроена русская печь с камином, как ее построить и где разместить

О недостатках таких устройств говорят редко, но они существуют:

Устройство топки многофункциональной кирпичной конструкции

На первом месте выступает огромная масса печи.

• Выстроить на скорую руку печь-камин не получится, так как любая порядовка представляет собой довольно сложную схему.
• Сложность в строении определяет сложность в обслуживании. Часто приходится производить чистку каналов, для чего необходимо частично разбирать лабиринт печи, а это достаточно трудоемкая задача.

Основные требования к объединенным моделям

Нередко возникают сомнения по поводу требований безопасности для объединенных каминов и печей. Все пункты, включая правильность выбора места локализации, считаются актуальными.

Необходимо спланировать установку печи-камина как можно раньше. Дело не только в том, что придется разбирать пол для строительства фундамента. Просто наличие в комнате такого массивного агрегата не может не сказаться на ее планировке. Поэтому заранее предполагайте отсутствие поблизости деревянных стен или горючих материалов. Если нет возможности исключить опасное соседство, то всему покрытию следует обеспечить огнеупорную изоляцию.

Правильный запуск новой печи считается залогом ее надежности. Выполните все требования по проведению сушки только что построенной конструкции. Остальные вопросы, которые касаются безопасности и соответствия изделия, предусмотрены в готовых проектах печей-каминов.

Перед тем, как начать кладку печи, необходимо определится с ее расположением в доме. Основной принцип заключается в том, что в любом здании печка и дымоход должны занимать как можно меньше места, обогревая при этом все помещение раномерно, особенно это касается зданий с внутренними стенами, в которых устраивать дымоходы нельзя.

Расположение печи в кирпичном или каменном доме

Также лучше будет расположить отопительную печь ближе к капитальной внутренней стене и вместе с тем не отдалив от входной двери, носить топливо (дрова, уголь) через всю комнату не очень удобно и при этом увеличится количество мусора и пыли в доме.

Печи располагают около угла помещения. Но при этом их устанавливают так, чтобы все поверхности могли отдавать тепло помещению и была возможность свободно осматривать печи и систематически убирать пыль. Чтобы не делать длинных перекидных рукавов для отвода дымовых газов, не следует ставить печь далеко от капитальной стены с дымоходами. Устанавливать их надо с открытыми отступками шириной не менее 150-200 мм. Закрытая отступка с вентиляционными отверстиями нежелательна, потому что примыкающая к стене стенка не отдает тепла, а собирающуюся пыль не возможно удалить.

Размещать печь в средней части стены не желательно, так как она займет значительную часть полезной площади.

Размещение печи в каждой отдельной комнате имеет свои преимущества, так как в теплое время не приходится топить все печи, а топят только те, которые необходимо.

При коридорной планировке здания можно одну печь размещать так, чтобы она отапливала два соседних помещения и выходила топкой в коридор. Вместо коридора одной печью можно одновременно отапливать три комнаты. На рисунке 1 показан вариант размещения угловой и прямоугольной печей, отапливающих три комнаты.

Читайте так же:  Кладка фундаментов из крупных бетонных блоков

В квартире для одной семьи желательно класть одну печь на две комнаты.

При всех случаях следует помнить о том, чтобы теплоотдача печей распределялась пропорционально теплопотерям каждого помещения.

Вариант размещения печи для отопления четырех комнат показан на рисунке 2. Такая печь имеет большие размеры и занимает много места. Кроме того, ее стенки выделяют тепло пропорционально потерям каждой комнаты. В этом случае две комнаты проходные.

Расположение печи в деревянном доме

В деревянных зданиях ограничен выбор мест установки печей, из-за соблюдения мер противопожарной безопасности. Там приходится применять насадные трубы. Печи с насадными трубами удобно размещать в любом месте, но следует предусмотреть, чтобы труба не попадала на балку перекрытия и стропила. Насадные трубы ставят только на массивных толстостенных печах.  Тонкостенные печи в целях противопожарной безопасности не рекомендуется строить с насадными трубами.

Коренные трубы необходимо для отвода дымовых газов от кухонных очагов и одновременно дымовых газов от отопительных печей. Для этого в коренной трубе делают нужное количество вертикальных дымовых каналов, так называемых стояков (рис. 3).

Рассмотренный вариант показывает целесообразность возведения коренной трубы в доме с тремя или четырьмя комнатами.

Если в доме несколько комнат, каждую из которых занимает отдельная семья, желательно ставить столько печей, сколько имеется комнат.

Когда предусматривается кухня-столовая, то целесообразнее класть комбинированные отопительно варочные печи с обязательным устройством вентиляции. Для строительства индивидуальных домов имеется множество типовых проектов, в которых тщательно разработаны и подобраны всевозможные печи и указаны их расположения.

Используемые источники:

• https://v-teplo.ru/raspolozhenie-pechi-v-dome.html
• https://ochg.ru/konsultatsiya/kak-razmestit-pech-v-dome.html
• https://kamin-expert.ru/otopitelnaya/otopitelnaya-pech-na-dva-etazha.html
• https://ochg.ru/pechi/nestandart/pech-kamin.html
• https://arxipedia.ru/kladka-pechej/razmeshhenie-pechej-v-dome.html
