Правильная замена отопительного конвектора на радиатор.

Отопительное оборудование, монтируемое на стены и потолок, в том числе переносные обогревательные приборы, в определённой степени является составной частью интерьера, нуждающейся в оформлении и занимающей в комнате какой-то объём.

С развитием технологий производства отопительного оборудования на рынке обогревателей появились агрегаты, не уменьшающие полезного объёма помещений — конвекторы отопления, заподлицо встраиваемые в пол.

Внутрипольные конвекторы отопления широко востребованы в просторных административных и жилых помещениях с ограждающими конструкциями из стекла, а также общественных сооружениях транзитного назначения (коридоры, переходы, залы ожидания), где они, не бросаясь в глаза, эффективно выполняют своё предназначение – поддержание необходимого температурного режима.

Общее представление о монтируемых в пол конвекторах

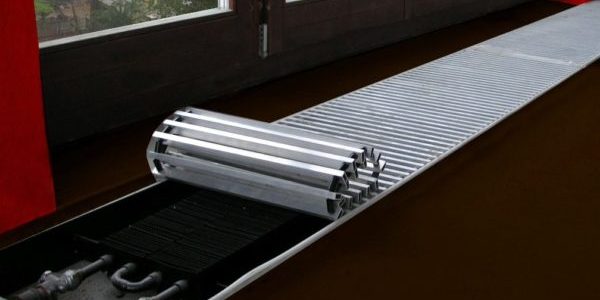

Упрощённо встраиваемые в пол конвекторы представляют собой прочный прямоугольный корпус, часто каркасного исполнения, обшитый с лицевой стороны металлической решёткой декоративного исполнения. В корпусе расположен теплообменник, нагревающийся, в зависимости от вида обогревательного устройства, циркулирующим по нему теплоносителем или электронагревателем.

Внутрипольные конвекторы отопления устанавливаются в отдельных точечных или общих линейных нишах, выполненных в несущем полу по размерам обогревателей, а также в пространстве между фальшполом и бетонным основанием. Для снижение теплопотерь нижнюю и боковые стенки корпуса внутрипольных конвекторов оборудуют наружной теплоизоляцией.

В конструкции таких обогревателей предусмотрены юстировочные винты, позволяющие выполнить точную регулировку горизонтального положения плоскости лицевой решётки до уровня финишного покрытия пола, чтобы выступающие части корпуса не создавали препятствий при ходьбе по ним.

Для более эффективного использования монтируемые в пол обогреватели располагаются вдоль стеклянных ограждающих конструкций панорамного исполнения и оконных проёмов, чтобы использовать конвективные потоки ещё и как тепловую завесу между пространством помещения и холодной поверхностью остекления.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

• водяные;
• электрические.

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Важно! При подключении к системе центрального отопления конвекторы отопления водяные, встраиваемые в пол – обогреватели, не требующие затрат на энергоноситель (исключение составляют модели с вентилятором).

Приборы водяного обогрева принудительного типа конвекции

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Встраиваемый в пол обогреватель с конвекцией принудительного типа в разы эффективнее моделей без вентилятора, поэтому используются в помещениях большой площади, причём энергопотребление такими устройствами из-за отсутствия электрических нагревательных элементов невелико. Однако сложность конструкции используемых чаще всего в современных отопительных агрегатах вентиляторов тангенциального типа (с пониженным уровнем шума, работающие от напряжения в 12 В) или оснащённость обогревателя несколькими вентилирующими механизмами традиционной, диаметрального типа, конструкции значительно повышают стоимость конвектора, которая может составлять от 50 до 160 тыс. руб.

Тепловая мощность водяного отопителя определяется габаритами агрегата, температурой подаваемого теплоносителя и типом конвекции, но требуемая теплотворность (Qt) определяется по специальной формуле:

Однако необходимая мощность тепловыделения зависит ещё и от других факторов — регион, габариты помещения, площадь остекления, степень теплозащиты ограждающих конструкций и др, поэтому чаще её значение определяют с помощью специальных таблиц, учитывающих определённые условия эксплуатации.

Электрические внутрипольные агрегаты отопления

От водяных внутрипольных конвекторов эти агрегаты отличаются способом нагрева теплообменника и, естественно, конструкцией.

Теплообменник представляет собой ТЭН, помещённый в оребрённый копус. Таким образом, электрические монтируемые в пол отопители —  это в какой-то мере инфракрасные обогреватели, основной принцип действия которых основан на конвекции.

Наличие в агрегате электронагревательного элемента позволяет подключить его к системе автоматического управления обогревом, чтобы минимизировать участие человека в эксплуатации отопительного прибора. Для этого в цепь питания агрегата устанавливается выносной механический терморегулятор, отключающий прибор по достижении температуры в помещении заданного значения.

Важно! Автоматическая регулировка температуры эффективна лишь при установке агрегатов с принудительным типом конвекции, так как вентилятор обеспечивает равномерную температуру воздуха в помещении и позволяет термодатчику фиксировать реальное её значение.

Все модели электрических внутрипольных приборов оснащены внутри датчиком температуры, который предохраняет обогреватель от перегрева.

Важно! При монтажной разметке электрических отопителей расстояние от агрегата до плоскости остекления должно выполняться не более 300 мм – при превышении этого значения ничто не будет препятствовать образованию конденсата на стекле, который, стекая на пол, может скапливаться в нише расположения обогревателя.

Высота потолков большинства квартир не позволяет безболезненно залить пол слоем бетона, позволяющим утопить внутрипольный обогреватель. Штробить пол в межэтажном перекрытии на такую глубину тоже нереально. Поэтому встроенный в пол электрический, а, тем более, водяной отопитель, в условиях многоквартирного дома не встретишь. Но производятся близкие по исполнению напольные конвекторы, не требующие для установки сооружения монтажных ниш в полу.

Такими отопительными устройствами, как электрическими, так и водяными, можно эффективно обогревать просторные комнаты квартир и бытовые помещения производственного назначения.

Важно! Использование электрических внутрипольных конвекторов связано с чувствительными затратами на электроэнергию, но из этой ситуации есть выход – применение сети постоянного тока напряжением 24 В, которая не только снизит расходы, но и повысит безопасность эксплуатации отопительного агрегата.

Фанкойлы

На базе монтируемых в пол конвекторов производится ещё один тип отопителей, работающих не только на обогрев, но и на охлаждение. По месту установки, кроме внутриполного, они бывают также настенными, напольными и потолочными. Русскоязычное название такого агрегата – фанкойл — от английского fan-coil, означающее в переводе вентилятор-теплообменник.

Под этим определением подразумевается совокупность двух устройств, работающих в паре:

• непосредственно фанкойл — монтируемый в пол механизм воздействия на температуру воздуха, включающий один или несколько теплообменников;
• чиллер — отдельно устанавливаемый агрегат для охлаждения подаваемого в фанкойл в летний период теплоносителя (воды).

Фанкойлы бывают одноконтурными (двухтрубными) и двухконтурными (четырёхтрубными).

В одноконтурных агрегатах через теплообменник зимой прогоняется горячая вода из системы центрального отопления или антифриз из отопительного котла. Летом через тот же теплообменник проходит холодная вода из чиллера — устройства, не использующего для охлаждения фреон или другой газ с идентичными характеристиками.

В двухконтурных фанкойлах движение горячего и холодного теплоносителей осуществляется по отдельным теплобменникам.

Таки образом, в зависимости от установленного режима, вентилятор прогоняет воздух помещения через горячий или холодный теплообменник.

Универсальной схемы установки системной пары чиллер-фанкойл не существует, её монтаж возможен в любом помещении, но проект монтажа будет привязан к конкретным условиям.

Один правильно подобранный по мощности чиллер может быть подключен к системе из многих фанкойлов (настенных, потолочных, внутрипольных), обслуживающих несколько комнат и даже зданий.

Такая система обеспечения необходимого температурного режима в помещениях используется в основном в общественных и промышленных зданиях, так как сложна в обслуживании и дорогостояща.

Достоинства и недостатки устанавливаемых в пол конвекторов

Перечислим положительные и отрицательные особенности внутрипольных обогревателей без разделения по виду используемого энергоносителя и перечисления характеристик, присущих всем конвекторам в целом.

Плюсы:

• в силу расположения агрегата производится нагрев нижних, самых холодных слоёв воздуха;
• установка приборов не уменьшает полезный объём помещения;
• быстрый выход в рабочий режим;
• предупреждение образования конденсата на остеклении.

Минусы:

• при высоких потолках встраивать в пол агрегаты естественного типа конвекции не эффективно – конвективные потоки нагретого воздуха концентрируются высоко под потолком и остывают прежде, чем заполнят актуальный объём комнаты;
• конвекция с уровня напольного покрытия инициирует интенсивное движение в воздухе пыли, во время работы отопителя постоянно присутствующей в воздухе;
• неудобство повседневного ухода за нишами, в которых скапливается бытовой мусор.

Заключение

Монтируемые в пол обогреватели конвективного типа – совершенные отопительные приборы, не только обогревающие помещение, но и создающие тепловую завесу между жилым объёмом комнаты и источниками холода – остеклением, дверными проёмами. Но их установка должна быть оправдана условиями эксплуатации, а не являться самоцелью. Размещение в комнате внутрипольных обогревателей без технически разумного обоснования приведёт только к наличию замусоренных ниш, в которые встроены не эффективные в данной ситуации и потому не используемые приборы.

Основная суть статьи

1. Внутрипольное размещение бытовых обогревателей – наиболее рациональный вариант установки отопителей.
2. Монтируемые в пол отопительные приборы подразделяются на две основные группы: водяные и электрические. При выборе оптимального для имеющихся условий обогревателя необходимо знание устройства и технических характеристик обоих видов устройств.
3. Водяные внутрипольные конвекторы – экономичные, безопасные и эффективные обогреватели, возможные к оборудованию термостатами запорного действия.
4. Электрические отопители, устанавливаемые в пол, нельзя назвать энергосберегающими устройствами, но переход на использование постоянного тока напряжением 24 В эффективно решает эту проблему.
5. Фанкойлы – совершенные агрегаты управления температурным режимом в помещениях, но, в силу сложности обслуживания и высокой стоимости, почти не используемые в частном жилье.
6. Использование внутрипольных обогревателей в помещениях малой площади или в отсутствие панорамного остекления не оправдано.

К дизайну современных интерьеров выдвигаются повышенные требования, касаемо эстетики. Поэтому к оформлению отопительного оборудования тоже возникают повышенные запросы. Встраиваемый в пол конвектор отопления полностью выполняет данную функцию, прекрасно справляясь со своей основной задачей. Радиаторы и трубы способны испортить самое изысканное убранство комнат, тогда как отопительные приборы и магистрали в полу практически не заметны.

Функции внутрипольных обогревателей

Современные жильцы предпочитают напольный конвектор обычным батареям по нескольким причинам, но, в первую очередь, берется во внимание широкий функционал этого устройства:

1. Напольный конвектор, создавая тепловую завесу, защищает жилище от холодных потоков воздуха, которые исходят от окон и дверей. Так, например, панорамное остекление комнаты обязательно требует организации тепловой завесы вдоль стеклянной стены, в противном случае в комнате будет быстро понижаться температура.
2. Данное устройство эффективно (быстро и качественно) создает комфортные условия даже в больших по площади помещениях с высокими потолками.
3. Для обогрева некоторых зданий с огромными внутренними площадями обогреватели в полу становятся единственным возможным вариантом эффективного отопления, поскольку этот прибор равномерно распределяет прогретые воздушные потоки по всему помещению, чему способствует дополнительный поддув.
4. Когда конвектор вмонтирован вдоль остекления, то он способен эффективно противостоять появлению конденсации, соответственно образованию сырости, грибка и плесени.
5. Любой вид радиатора показывает значительно меньшую эффективность, чем конверторный прибор, встроенный в пол. Батареи не могут организовать хорошую преграду для холодного воздуха, идущего от дверных и оконных проемов. А радиатор, установленный у стеклянной стены, существенно подпортит внешний вид панорамного остекления.

Благодаря этим функциям, конвекторы полюбились множеству пользователей, которые ценят комфорт и изысканность в интерьере.

Конструкция и принцип работы

Конвектор напольный – это прибор отопления нового поколения, который способен идеально вписаться в дизайн любого интерьера, так как данное устройство практически невидимо и не скрадывает пространство. Главная особенность заключается в том, что изделие помещается в специальную нишу, созданной в полу, а сверху закрывается декоративной решеткой, которая устанавливается вровень с напольным покрытием.

Что касается используемого источника тепла, то в этом качестве конвекторы применяют электричество и воду.

Электрическое устройство оснащается ТЭНом и применимо в любом месте, где есть доступ к розетке. С финансовой точки зрения такой прибор значительно ударит по карману, но благодаря простоте монтажа и подключения, электрические модели выигрывают, так как не требуется прокладки коммуникаций.

В то же время, напольный водяной агрегат более экономный в процессе эксплуатации, однако требует подведения отопительной магистрали.  Водяной конвектор можно определить, как разновидность системы теплого пола, но у которого отличается принцип работы. Теплый пол выдает лучистый и конвекционный поток, а в нашем случае применяется только одна, конвекционная, составляющая.

Конструкция этого устройство очень проста. Конвекционный теплообменник помещен в металлический корпус и подключается к трубопроводу. Снаружи корпуса имеется посадочное место для установки декоративной решетки с высоким запасом прочности, рассчитанным на определенное давление весом человека.

По своим конструктивным особенностям такие отопительные агрегаты бывают следующих типов:

• с естественной циркуляцией воздушных потоков;
• с вентилятором и принудительным перемещением воздушных масс;
• с функцией нагрева/охлаждения и подачи притока воздуха с улицы.

При работе прибора первого типа воздушные потоки нагреваются теплообменником и естественным образом поднимаются наверх, смешавшись с холодными воздушными массами в области оконного проема.

Внутрипольные водяные нагреватели, оснащенные вентилятором, функционируют намного лучше, так как в них более интенсивно тепло снимается с пластин теплообменника и принудительно направляется наверх, вынуждая воздушную среду комнаты постоянно перемещаться. Поэтому агрегаты с вентилятором пользуются наибольшей популярностью.

Устройства третьего типа – это дорогое удовольствие. В них реализуется возможность подсоединения к многоконтурной системе, а в теплообменник можно подать, как горячую, так  холодную воду, а также патрубок для притока воздушных масс. Управляется данный нагреватель выносным электронным блоком, который может управлять работой сразу нескольких агрегатов.

Обратите внимание! Внутрипольные конвекторы третьего типа полноценно работают лишь как элемент централизованной отопительной системы, и нагревать и охлаждать воду самостоятельно не могут, теплоноситель нужно по трубопроводу подавать к прибору. Приточные воздушные потоки тоже обрабатываются в вентиляции, попадая в агрегат по воздуховоду.

Плюсы и минусы внутрипольных конвекторов

Напольные конвекторы воздушного отопления водяные, встраиваемые в пол, являются узкоспециализированными приборами обогрева, и как любое другое устройство, обладает как достоинствами, так и недостатками.

Итак, конвекторы, встраиваемые в пол, обладают следующими преимуществами:

1. Прекрасно вписываются в интерьер любого помещения, отвечают строгим требованиям эстетичности, являясь практически незаметными.
2. Идеально подходят для зданий с витражными и панорамными фасадами, высокими потолками.
3. Не уступают традиционным настенным радиаторам отопления по эффективности функционирования.
4. Увеличенная площадь пластин теплообменника способствует более быстрому обогреву помещения.
5. Стоимость обустройства системы в полу располагается в рамках средней ценовой категории.
6. Теплопотери у встроенного отопительного прибора меньше, чем у традиционного.
7. Требуют меньшего количества теплоносителя – всего 25% от объема обычного радиатора.
8. Идеально подходят, чтобы создать тепловую завесу по периметру панорамного остекления, окон, дверных проемов.
9. Для качественной работы оборудования достаточно температуры носителя 50-60 градусов.
10. Изделие обладает небольшой массой, что не оказывает дополнительное давление на перекрытия пола.

Стоит отметить и недостатки, присущие внутрипольным конвекторам:

• для монтажа оборудования придется обустроить стяжкой или фальшпол, что в уже отремонтированном помещении сделать не так просто;
• трубы отопления и провода также нужно спрятать в полу;
• для установки изделия, конструкция которого не предусматривает наличия вентилятора, необходим монтаж теплоизоляционной подложки;
• потоки воздушных масс переносят много пыли грязи, поэтому прибор придется часто чистить, а в комнате проводить влажную уборку еще чаще;
• при неправильно выполненном монтаже оборудования в районе пола могут возникать сквозняки;
• приборы с принудительной циркуляцией в комнатах с высокими потолками могут задерживать тепло под потолком;
• местные регуляторы температуры установить невозможно, автоматические терморегуляторы применимы лишь в общем режиме;
• в квартире многоэтажного дома с низкими потолками установить такую систему может быть проблематично, так как ее обустройство скрадет и без того мало высоты.

Поэтому, перед тем, как принять окончательное решение об установке напольного водяного конвертора, необходимо тщательно взвесить выгоду и сложность осуществления монтажа подобного оборудования.

Как выбрать прибор для отопления?

Выбирая конвекторы отопления водяные и электрические, встраиваемые в пол, больше внимания стоит уделить двум факторам: тепловая мощность и дизайн интерьера.

Показатель мощности обязательно обозначается в сопроводительной технической документации к изделию. Необходимо лишь знать, какая мощность нужна для обогрева конкретного помещения, и какие теплопотери возможны.

Поэтому при выборе встраиваемого конвектора, стоит учесть следующие моменты:

• мощность оборудования должна подбираться с учетом расчета теплопотерь каждой комнаты;
• надо точно знать, прибор с какими габаритами сможет вместить ниша в вашем полу, то есть длину, ширину и высоту нагревателя;
• приобретаемое изделие должно соответствовать всем параметрам ГОСТ и обладать специальным сертификатом;
• значимым критерием выбора является опрессовочное давление агрегата – оно должно соответствовать параметрам сети отопления.

Как правило, нагреватели, встраиваемые в пол, устанавливаются в сооружениях с панорамным остеклением или в тех местах, где необходима тепловая завеса. Их часто применяют в детских учреждениях, поскольку конвекторы в полной мере исключают возможность получения ожога. Можно найти даже модели радиальной формы, предназначенные для монтажа по периметру криволинейной стены.

Внешний вид данного оборудования также очень разнообразен. Решетки располагают широким спектром расцветок, более того, можно сделать индивидуальный заказ этого декоративного элемента.

Рекомендации по монтажу водяного оборудования

Напольный прибор водяного отопления монтируется в специально подготовленную нишу или под фальшпол, который поднимают над перекрытием до уровня декоративной решетки конвектора.

При установке нагревателя стоит следовать нескольким простым правилам:

1. Если ниша организуется в полу (поз. 1), то она должна быть шире корпуса прибора на 5-10 мм в каждую из сторон, и на 10 см — со стороны подводки труб.
2. Глубина ниши (h уст) должна учитывать толщину финишной поверхности (поз. 5) и быть больше высоты прибора (h к) на 10-15 мм.
3. Агрегат подстраивается до полной устойчивости и необходимой высоты при помощи регулируемой опоры (поз. 3) или специальных кронштейнов. Конвектор должен быть хорошо зафиксирован, поэтому после его монтажа и подводки коммуникаций свободное пространство между корпусом (поз. 2) и стенками ниши наполняют закрепляющим раствором (поз. 4).
4. После установки финишного напольного покрытия небольшой просвет между настилом и декоративной рамкой заполняют силиконом (поз. 6).
5. Обвязка встраиваемого оборудования осуществляется металлопластиковыми трубами, поскольку их удобно изгибать в случае необходимости.
6. Трубы нужно вмуровать бетон или закрыть фальшполом, причем на данном участке у них должно быть никаких соединений.
7. Если за счет фальшпола финишное покрытие вынуждено поднимается, то можно использовать любые трубы, однако все же лучше отдать предпочтение металлопластиковым или полипропиленовым изделиям.
8. Трубы контура присоединяются к конвектору при помощи накидных гаек-«американок».

В случае, если планируется установить нагреватель с принудительным перемещением воздуха, то агрегат нужно подключить к электрической сети. Поэтому предварительно надо тщательным образом продумать схему прокладки и подсоединения проводки.

Помимо этого, необходимо определиться, где будет располагаться трансформатор и блок управления вентиляционным оборудованием, поскольку в конвекторах используются вентиляторы тангенциального типа, которые работают под безопасным напряжением 12В.

Совет! В период застывания стяжки необходимо установить декоративную решетку, в противном случае после застывания раствора сделать это будет проблематично.

Выводы: стоит ли устанавливать?

Не стоит утверждать, что обогрев помещения встроенными в пол конвекторами является очень востребованным, однако в некоторых ситуациях такой способ отопления просто единственно возможный.

Подводя итоги, можно выделить пять основных тезисов:

1. Монтаж обогревателя внутрь пола – самый оптимальный способ размещения отопительного оборудования.
2. Внутрипольные обогреватели бывают водяными и электрическими. При выборе оптимально подходящего прибора нужно изучить устройство и технические параметры обоих типов изделий.
3. Водяные напольные устройства отличаются своей безопасностью, экономичностью, эффективностью, возможностью подключения запорных термостатов.
4. Электрические встраиваемые конвекторы потребляют больше энергоресурсов, но применение постоянного тока с напряжением 24В поможет снизить затраты на электроэнергию.
5. Применение встраиваемого в пол нагревателя в небольших сооружениях, а также при отсутствии панорамного остекления, больших окон или витражных стен не оправдано.

Установка обогревателей конвективного типа должна оправдываться эксплуатационными условиями, а не являться самоцелью. Монтаж в помещении встраиваемых нагревателей без технического обоснования приведет к неэффективности их использования.

В качестве приборов водяного отопления необязательно использовать радиаторы. Помимо традиционных батарей, в частном доме или квартире можно устанавливать настенные и напольные конвекторы. Многие домовладельцы попросту не знают о существовании подобных обогревателей, хотя в некоторых ситуациях они незаменимы. Давайте познакомимся с принципом работы конвектора, сферой применения и методикой подбора по отопительной мощности.

Чем отличается конвектор от радиатора

Чтобы ответить на этот вопрос, разъясним принцип действия конвекторного прибора отопления, состоящего из таких элементов:

• медная трубка, изогнутая в виде змеевика, с присоединительной резьбой на концах;
• к трубке жестко прикреплены теплообменные пластины из алюминия;
• получившийся медно-алюминиевый теплообменник закрыт снаружи декоративным металлическим кожухом с решеткой на верхней панели;
• к резьбам подсоединяются трубопроводы водяного отопления.

Примечание. Схемы подключения конвекторов и традиционных батарей идентичны. Простейший вариант – отсекающие краны на подводках. При автоматическом регулировании температуры ставится клапан с термоголовкой на входе, балансировочный вентиль на выходе.

Принцип действия любого конвектора следующий:

1. Через змеевик циркулирует теплоноситель из системы отопления с начальной температурой 40…80 °C. Алюминиевые пластины нагреваются.
2. Снизу кожух обогревателя открыт. Оттуда к теплообменнику поступает холодный воздух, стелющийся над полом комнаты.
3. Пройдя между горячими пластинами, воздух нагревается, становится легче и выходит назад в помещение сквозь верхнюю решетку. В комнате начинается конвекционное движение воздушных масс – нагретые поднимаются к потолку, охлаждаются, опускаются к полу и вновь проходят через нагреватель.

Конструктивное отличие конвектора от радиатора понятно: в первом стоит медно-алюминиевый (или стальной) теплообменник, второй состоит из секций либо греющих панелей. Принцип работы тоже разнится – батарея отдает примерно 50% тепла инфракрасным излучением, остальные 50% идут на прямой нагрев воздуха. В конвекторах любого типа это соотношение составляет 10% и 90% соответственно.

Как внешне отличить конвекционный обогреватель:

• по кожуху с верхней решеткой для прохода воздуха;
• сверху можно увидеть ребра теплообменника, снизу он открыт полностью;
• поверхность корпуса никогда не нагревается до высокой температуры, максимум – 40…45 градусов.

Конвекционный обогреватель и батарея – разные отопительные приборы. Пользователи иногда путают эти термины, поскольку конвекторы внешне напоминают низкие напольные радиаторы.

Виды конвекторных обогревателей

Выше мы рассказали о приборах отопления, работающих на воде . Но существует и другой тип конвекторов – электрические. Конструкция и алгоритм работы идентичен, только нагревателем пластин выступает не труба с водой, а спираль из хромоникелевого сплава. Тепловая мощность обогревателя зависит от сопротивления этой спирали.

По способу монтажа отопители делятся на 3 типа:

• напольные;
• встраиваемые в пол (иначе – внутрипольные);
• настенные.

Важный момент. Обратите внимание: все разновидности конвективных нагревателей располагаются в нижней зоне помещения, чтобы захватывать и прогревать холодный воздух над полом.

Конвектор напольный изготавливается в виде низкого длинного радиатора на 2 ножках. Такой прибор с обычной батареей не спутаешь – корпус имеет прямоугольное сечение, сверху хорошо видна сетка. Производитель отопительной техники Verano выпускает интересную модификацию напольного водяного конвектора серии Comodo, сделанного в виде скамейки (показана выше на фото).

Вкратце перечислим размеры и технические характеристики напольных конвекторов, опираясь на данные бренда Verano. Параметры обогревателей других производителей мало отличаются от этого списка:

• высота – от 100 до 300 мм;
• ширина (глубина) – 150…290 мм;
• длина отопителей – 0.8…2.6 м;
• высота скрытых монтажных консолей (ножек) – 10 см;
• рабочее давление – 10 Бар, испытательное – 17 Бар;
• способ подключения – нижний, боковой.

Мощность конвектора напольного типа зависит от размеров теплообменника, обычно наращивается за счет длины. Габариты настенных приборов сильно разнятся в зависимости от производителя. Встраиваемые в пол модели заслуживают отдельного описания, в рамках данной статьи мы рассматриваем поверхностные версии обогревателей.

Замечание. Монтаж внутрипольных конвекторов довольно сложен и не всегда оправдан. Аппараты с вентиляторами шумят, без вентиляторов – теряют в эффективности.

Преимущества и сфера применения

Прежде чем расхваливать напольные конвекторы отопления – водяные и электрические, выделим главный недостаток этих приборов – отсутствие инфракрасного обогрева. Что получается: воздух комнаты прогревается быстро, а предметы остаются холодными. Лишь спустя несколько часов поверхности приобретут температуру воздуха и в помещении станет комфортно людям.

Остальные минусы конвекторов несущественны либо надуманы. Например, байки о создаваемых сквозняках (настолько интенсивная конвекция 😊) или повышенная запыленность. Наше мнение о недостатках: внешний вид конвекционных напольных обогревателей понравится далеко не всем пользователям. Но это дело вкуса.

Теперь о реальных плюсах конвекторов:

• конвекция – медленная циркуляция воздуха – способствует равномерному прогреву комнаты;
• прибор быстро выходит в режим обогрева, при температуре воды на подаче 45…50 °C над решеткой ощущается теплая воздушная струя;
• кожух конвекционного радиатора не нагревается, не грозит ожогами детям;
• обогреватель легко поддается ручной либо автоматической регулировке с помощью узла клапан + термоголовка (в электрических версиях – терморегулятора);
• относительно небольшие размеры и вес;
• домовладелец может заказать желаемый цвет корпуса из стандартной линейки RAL (касается водяных обогревателей).

Дополнение. Если вам не нравится дизайн настенного конвектора, но устраивает цена, можете спрятать прибор за гипсокартонной обшивкой или экраном. Теплоотдача снизится на 10% – то самое количество инфракрасного излучения, которое перекроет гипсокартон. Но нужно обязательно установить конвекционную решетку для прохода воздуха, как сделано на фото.

Где можно применять конвекторы:

• для общего обогрева загородных домов и квартир;
• на закрытых террасах коттеджей, в офисных помещениях с витражами вместо наружной стены;
• в детских садах и других дошкольных учреждениях;
• в производственных помещениях с потолками до 3 м.

Обслуживание конвективного прибора сводится к очистке теплообменных пластин, между которыми скапливается пыль. Операция выполняется по мере загрязнения обогревателя.

Как подобрать отопительный прибор по мощности

Шаг первый – определение потребности в тепловой энергии на каждое помещения. Вычисляется по СНиП либо упрощенной методике – 0.1 кВт на 1 м² площади. С выбором электрических конвекторов все просто, тепловая мощность каждой модификации указана в паспорте.

Выбрать и купить водяной напольный обогреватель сложнее. В технических характеристиках прибора указана теплоотдача при определенных условиях, например:

• t (температура) воды в подающем трубопроводе – 75 градусов;
• t обратки – 65 °C;
• t воздуха в комнате – 20 °C.

Если направить в конвектор теплоноситель с температурой 60 °C, то его мощность снизится, нужно брать прибор с неким запасом. Чтобы точно выяснить величину теплоотдачи конкретной модели, следует воспользоваться данными производителя, других вариантов нет.

Справка. Фирма Verano публикует в паспортах оборудования таблицу мощности каждого отопительного прибора в различных условиях эксплуатации. Приведем пример такой таблицы для конвектора высотой 300 мм, шириной 284 мм.

Поскольку ассортимент обогревателей конвекционного типа довольно широк, выложить здесь технические параметры всех приборов нереально. Поэтому для подбора размеров конвектора лучше обратиться к консультанту интернет-магазина либо посетить официальный сайт производителя.

Вместо заключения – советы по монтажу

Установка водяных обогревателей производится в обычном порядке – сначала крепим напольный конвектор отопления, затем подводим трубы. При инсталляции электрических приборов последовательность не играет роли.

Несколько рекомендаций по монтажу конвекторов:

1. Обогреватели размещайте по классической схеме – под окнами, возле глухих угловых стен либо в коридоре.
2. Перед установкой кожух отопительного устройства нужно снять. Прибор прикручивается к стене или полу штатными креплениями (идут в комплекте).
3. При подключении к водяной системе термоголовка вкручивается в специальное боковое гнездо на торце либо монтируется на подводящей трубе – в зависимости от конструкции конвектора.


4. Для выпуска воздуха из змеевика в процессе заполнения системы воспользуйтесь воздушным краном Маевского.

Примечание. Не всегда напольный конвектор комплектуется ручным воздухоотводчиком Маевского. Выясните этот нюанс при покупке обогревателя.

В остальном монтаж конвекторных радиаторов не отличается от установки традиционных батарей. Интересно, что настенные и напольные конвекторы не слишком популярны сравнительно с алюминиевыми либо стальными радиаторами отопления. Причин видится две: неосведомленность домовладельцев и не слишком привлекательная внешность этих обогревателей.

Как выбрать внутрипольный конвектор

</span>

У вас ремонт, и вы решили, что будете устанавливать внутрипольный конвектор, но сразу возникает много вопросов, куда, какой, с вентилятором или без. Вну тнутрипольные конвекторы отопления специфический товар, много нюансов которые неплохо бы изучить перед тем как совершать покупку. Постараемся Вам помочь правильно подобрать нужный прибор. Для этого мы составили перечень вопросов, на которые нужно ответить проектировщику для правильного расчета.

Что нужно знать для правильного выбора конвектора

• Площадь помещения

• Длина панорманого окна

• Глубина конвектора в пол

• Ширина конвектора в пол

• Вентилятор нужен или нет

• Конвектор в спальне

• Управление конвектором

• Влажное или сухое помещение

• Вентилятор не хочу! Что делать?

• Дополнительное отопление

Первое, что Вас спросят — это площадь помещения, для которого вы рассматриваете установку конвектора. Укажите все перегородки, есть ли лестница и что планируете менять в будущем в данном помещении. Лучше всего отправьте схему с указанием площади. Но знайте, что средний расчет для комнаты с витражным окном берется из расчета 120 Вт на 1 кв. м. при подаче носителя 70 С. К примеру если у вас комната 15 м.кв., вам необходим конвектор мощностью 1800 Вт.

Если планируете устанавливать конвектор под окном, то для правильного обогрева помещения, длина прибора должна быть не менее 70% от длины окна, так как не должно быть мертвых зон проникновения холода. Количество окон обязательно укажите, это тоже немаловажный момент.

Для установки конвектора в пол необходимо пространство, ниша . Важно знать какая она максимальная, у производителей глубина приборов бывает разная от 67 мм до 180мм. Чем глубже конвектор, тем большую эффективность он дает. Оптимальная глубина конвектора считается 90-120 мм. В конвекторах меньшей глубины используются меньших размеров теплообменники, соответственно меньшая теплоотдача на выходе. Так что не смотрите что они дешевле.

Стандартная ширина конвектора 200-300 мм. Без вентилятора уже, с вентилятором шире. Рекомендуем для получения максимальной теплоотдачи брать конвектор без вентилятора шириной 250 мм. С вентилятором шириной 300 мм. Есть еще усиленные модели с двумя теплообменниками или с увеличенным теплообменников. У них как правило ширина от 350 мм.

Так же могут специалисты задать вопрос о дополнительном обогреве. Что имеется ввиду? -теплый пол, теплые стены, кто-то оставляет часть обогревательных приборов и хочет установить конвектор только для незапотевания сплошного остекления. Может быть окна выходят на лоджию или балкон, это тоже необходимо указать.

Если вы решили комбинировать, например оставить одну батарею или установить теплый пол водяной или электрический, тогда вам нужен конвектор менее мощнный, что позволит вам сэкономить на его стоимости и сложности прокладки коммуникаций.

Есть определенные параметры при учете которых выбираются только конвекторы с вентилятором, к примеру: помещение более 15 кв м, окна в пол, высота потолка более 3 м .

При выборе конвекторов с дополнительной конвекцией всегда нужен термостат и трансформатор(преобразователь тока). Конвекторы с естественной конвекцией можно управлять механически, например термоголовкой (5 скоростей).

Многие покупатели переживают о том, что установив в спальню конвектор с вентилятором, прибор будет шуметь и невозможно будет уснуть. Хотим развеять этот миф. Конвекторы с вентилятором только на максимальной скорости слышны . Пример работы конвекторов с дополнительной конвекцией Itermic:

1я скорость 17 дцб

2я скорость 27 дцб

3я скорость 37 дцб

Если планируете устанавливать конвектор в помещение с повышенной влажность, то укажите этот нюанс проектировщику, ведь есть модели конвекторов специально для таких помещений, и отличаются они материалом из которого изготовлен короб изделия.

Надеемся, что наши советы помогут Вам с выбором наиболее подходящего Вам конвектора!

Очень часто клиенты хотят конвектор в пол, но не хотят конвектор с вентилятором. Хоть убей, но не хотят, потому что шум, электрика и другое. Тогда можно попробовать заменить решение на конвекторы без вентилятора, но с повышенной мощностью. А именно конвектор с двумя теплообменниками. Такие конвектора отдают тепловой мощности на 50-70% больше чем стандартный. с одним теплообменником.

Недостатком такого решения является его ширина, как правило это 350-420 мм. Дизайнеры очень боятся таких решений, так как это не вписывается в их интерьер. Также минус в том, что такой конвектор почти дотягивает по цене до конвектора с вентилятором.

•

Довольно новое оборудование для обогрева помещений. Ранее использовались только в коммерческих помещениях, сегодня все чаще применяются в жилых зданиях для подогрева панорамных окон и металлопластиковых входных дверей. За счет применения конвекторов эффективно отсекается холодный воздух от жилых зон, дополнительно обогревает помещение и исключается появление на стеклопакетах конденсата. На значительных по площади стеклопакетах чаще всего образуется конденсат, причем это может происходить и при относительно большой температуре воздуха в помещении. Конденсат создает много проблем, и не только эстетических. Вода стекает вниз и далее на пол, постоянная влажность разрушает материал половых покрытий, способствует появлению грибков и плесени.

Конвекторы, встраиваемые в пол

Существенно увеличивать температуру в помещении для исключения появления конденсата экономически невыгодно, особенно в настоящее время при высокой стоимости энергоносителей. Встраиваемые в пол конвекторы решают все проблемы с минимальными финансовыми потерями.

Внутрипольные конвекторы

Составные элементы встроенных конвекторов

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Конструкция конвектора

Вне зависимости от моделей все они состоят из нескольких элементов.

1. Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
2. Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
3. Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Встраиваемые в пол конвекторы, конструкция

Встраиваемые в пол конвекторы КВЕ

Цены на конвекторы, встраиваемые в пол

конвектор встраиваемый в пол

Советы по выбору конвекторов

Решение об установке конвектора желательно принимать еще на этапе планирования полового покрытия. На какие параметры нужно обращать внимание при подборе обогревателя?

Материал изготовления корпуса

Если устройство будет установлено у входных дверей, то желательно выбирать модель с корпусом из нержавеющей стали. Дело в том, что в зимний период времени в него может попадать снег, высокая влажность и повышенная температура на порядок ускоряют процессы окисления металла. Много влаги в крытых бассейнах, ванных помещениях и т. д. Даже качественное цинкование не может долго противостоять таким сложным условиям эксплуатации. Еще один момент. О корпус упирается декоративная закрывающая решетка. Если она будет подвергаться значительным нагрузкам, то корпус нужно подбирать из толстых прочных материалов, именно на него в дальнейшем передаются нагрузки.

Конвектор с корпусом из нержавейки

Размеры корпуса

Производители предлагают изделия различной длины, ширины и глубины. Как эти параметры влияют на выбор конкретного конвектора?

1. Длина. Желательно, чтобы она равнялась ширине окна или дверного проема. Если таких вариантов подобрать не удается, то профессионалы рекомендуют устанавливать в ряд два конвектора, общая их длина должна соответствовать вышеописанным требованиям.
2. Ширина. Особого влияния на технические параметры не имеет, во время подбора модели рекомендуется обращать внимание лишь на дизайн интерьера помещения.
3. Глубина. Очень важный параметр. Для жилых помещений рекомендуется покупать невысокие конвекторы, их намного проще монтироваться на тонких перекрытиях зданий.

Имейте в виду, что линейные размеры корпуса зависят от количества и возможностей установленного в нем оборудования и элементов.

Встраиваемые конвекторы КВЕ с двухрядными шеститрубными теплообменниками (без вентилятора), характеристики

Внутрипольные конвекторы КВЕ высотой 110 мм

Способ нагрева

Конвекторы могут иметь водяные или электрические нагреватели. Электрические можно монтировать на всех типах полов, они имеют полностью автономное управление. Водяные, соответственно, только в помещениях такими же с системами подогрева пола. Это несколько ухудшает технические характеристики устройств, температура теплоносителя зависит от температуры в общей системе. Такая особенность ограничивает возможность встраиваемых конвекторов.

Водяные внутрипольные конвекторы

Еще одна разница между водяным и электрическим типом конвекторов. Электрические можно устанавливать в любое удобное время, для этого понадобиться лишь частично демонтировать половое покрытие. Водяные рекомендуется монтировать только одновременно с установкой системы подогрева пола, при невыполнении этого условия комбинированная система не будет функционировать.

Конвектор с нагревательными элементами и вентилятором

Размеры радиатора

Эффективность теплоотдачи зависит от двух факторов: материалов изготовления и площади поверхности. Все изготовители во время производства устройств применяют материалы с максимальной теплопроводностью, здесь особого выбора нет. Изменение теплоотдачи по большей части делается за счет корректировки размеров и количества радиаторов. Но этот параметр должен согласовываться с размерами окон или дверей.

Размеры внутрипольных конвекторов JAGA Mini Canal

Тип вентиляции

Воздух сквозь теплообменник может проходить за счет естественного движения или при помощи электрических вентиляторов. Первый вариант работает более надежно, конвекторы можно устанавливать в любых помещениях, в том числе и не имеющих электрической проводки. Недостаток – незначительная мощность конвектора, причем изменение теплоотдачи происходит вне пожеланий пользователя.

Конвектор с вентилятором

Принудительная вентиляция выполняется при помощи осевых или радиальных вентиляторов. Скорость воздушного потока не зависит от внешних условий, конвектор может изменять производительность с учетом заданных режимов. Недостатки – несколько усложняется процесс монтажа, увеличивается шумность в помещении. Во время выбора имейте в виду эти эксплуатационные характеристики устройств.

Вид решетки

Решетки в большинстве случаев изготавливаются из прочных металлических сплавов. Могут сворачиваться в рулоны или быть стационарными. Во время выбора рекомендуется обращать внимание на два параметра: физическая прочность и внешний вид. Чем больше нагрузка на половое покрытие, тем выше прочность должна иметь обрешетка.

Решетки для внутрипольных конвекторов

Декоративные решетки

Рабочее давление

Для частных жилых домов этот показатель не имеет значения, давление в водопроводных сетях различного назначения не превышает 3 атм., а минимальное рабочее давление у всех видов конвекторов не бывает менее 10 атм. Что касается многоквартирных домов, то покупайте приборы с максимальными значениями давления опрессовки. Перед началом сезона отопления в домах производится испытание водопроводных систем высоким давлением, конвекторы должны выдерживать его.

Дополнительное оборудование управления и контроля

Для контроля и изменения режимов функционирования применяются электромеханические или механические приборы и устройства. Элементы располагаются непосредственно в корпусе, а управление может быть с удаленного пульта. Электронные модели позволяют запрограммировать не только температуру, но и периодичность включения/выключения. Выбор типа конвектора зависит от пожеланий пользования и особенностей эксплуатации помещения.

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Наименование бренда	Технические параметры
Verano	Изготавливается в Польше, может быть с естественной или принудительной конвекцией. Толщина алюминиевых пластин радиатора 0,22 мм, короб стальной с цинко-магниевым покрытием. Диаметр магистральных медных трубок 15 мм, размеры корпуса от 100×50 мм до 200×100 мм. Комплектуется алюминиевыми, деревянными или стальными решетками из нержавейки.
Kermi	Могут быть с вентиляторами или без, глубина короба 18–35 см, ширина 9–20 см. Используется как дополнительное отопление помещения, устанавливается у входных дверей, витражных окон. Небольшая монтажная высота позволяет монтировать устройства на тонких межэтажных перекрытиях.
Mohlenhoff	Немецкие конвекторы внутрипольной установки. Могут иметь радиальные и тангенциальные вентиляторы, есть варианты электрического нагрева. Глубина 7–19 см, ширина 18–41 см. Широкая линейка моделей дает возможность увеличивать сферы использования оборудования. Максимальное давление 16 атм., рабочее 10 атм. Могут функционировать в одно- и двухтрубных системах отопления.
Jaga	Короб сделан из оцинкованной стали, ширина 14–42 см, глубина 6–19 см. Изготавливаются в Бельгии, небольшие размеры существенно расширяют сферы использования. Могут иметь естественную или принудительную вентиляцию теплообменника. Срок эксплуатации не менее 30 лет.
Kampmann	Устройства класса Hi-End, функционируют с принудительной или естественной вентиляцией. Изготавливаются в Германии, компания основана в 1972 году. Глубина 9–20 см, вентиляторы малошумные. Теплообменник имеет ребра из алюминия, может выдерживать температуру до +120°С.
Minib	Производятся в Чехии, имеют уменьшенную высоту (от 5 см), что позволяет устанавливать приборы на тонких половых основаниях. Короб изготовлен из нержавеющей стали. Имеют широкий выбор декоративных решеток.
Heatmann	Во время изготовления применяются самые современные технологии, за счет чего существенно увеличивается коэффициент полезного действия. Конвекторы изготавливаются в Германии, короб из окрашенной порошковыми красками оцинкованной стали. Ширина 10–42 см, глубина 8–20 см. Широкий спектр по размерам позволяет потребителям выбрать оптимальный вариант с учетом размеров помещения и конкретного места установки. Есть варианты с естественной и принудительной вентиляцией теплообменника.
Itermic	Устройства производства отечественной компании, корпус из оцинкованной стали, есть варианты с вентиляторами и без. Глубина 7–19 см, ширина 20–40 см. Трубки теплообменника медные, ламели алюминиевые. Толщина ламелей 0,5 мм, диаметр трубок 16 мм. Рассчитаны на рабочее давление 15 атм., прессовочное 25 атм. Есть ручное или автоматическое управление режимами функционирования.
Varmann	Имеют широкое распространение в Европе и нашей стране, корпус из оцинкованной стали, предусмотрены варианты электрического исполнения нагревателя. Могут работать как на нагрев, так и на охлаждение помещения с естественной или принудительной конвекцией. Глубина 9–20 см, ширина 14–37 см.
Polvax	Производитель ­– польская компания, могут иметь один или два теплообменника, что увеличивает показатели теплопроизводительности. Корпус из легированной листовой стали, глубина 7–34 см, ширина 18–38 см. Диаметр трубок 22 мм, температура теплоносителя до +90°С, рабочее давление 10 атм.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Практические советы по монтажу

Нарушение технологии установки может стать причиной появления неприятностей во время эксплуатации конвекторов. Особенно большие проблемы возникают при поломках конвекторов с водяным теплоносителем. Именно для этого типа устройств дадим пошаговую инструкцию. Для монтажа понадобится набор ключей и уплотнительная нить. Начинать работы нужно со сборки теплообменника. Предварительное условие – финишное покрытие пола еще не установлено.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее. Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность. Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Распаковка конвектора

Проверка комплектности

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

ADN15

VDN115

Шаг 3. Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Намотка нити

Важно. Нить нужно наматывать по ходу резьбы, во время закручивания штуцера она должна затягиваться, а не ослабляться. Это очень важное условие, при его несоблюдении обязательно появятся протечки воды. Придется разбирать уже установленный конвектор и ликвидировать проблемы.

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Прикручивание клапана

Сборка крана

Подключение крана

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Монтаж корпуса

Шаг 1. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Регулировочные винты

Отверстия для подвода труб

Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Корпус должен быть выровнен по горизонтали

Важно. Во время установки корпуса принимайте во внимание нулевую отметку полового покрытия. Именно в этой плоскости должна располагаться декоративная решетка конвектора.

Принимайте во внимание нулевую отметку полового покрытия

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Регулируемые ножки

Закручивание болта в дюбель

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Обрезка излишка трубы

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Нагрев

Подключение

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Подключение теплообменника

Прикручена ручка крана

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Подключение электрокабелей

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Декоративная решетка конвектора установлена

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Ниша для внутрипольного конвектора

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Кран Маевского

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками. Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования.

Видео ­– Установка конвектора

Используемые источники:

• https://znatoktepla.ru/obogrevateli/konvektory-otopleniya-vodyanye-vstraivaemye-v-pol.html
• https://santehnikportal.ru/otoplenie/konvektory-vstraivaemye.html
• https://otivent.com/napolnye-konvektory-otoplenija
• http://mir-konvektorov.ru/kak-vibrat-konvektor
• https://pol-exp.com/konvektory-vstraivaemye-v-pol/

</ol></h3>
