Правила монтажа вытяжки для дымохода

Россия, Московская область, Москва+79041000555

Для прочтения требуется ~4 минуты

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

• канальным, когда дом оснащается вертикально расположенными каналами.
• бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
• постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
• периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

• строительный уровень;
• рулетка;
• перфоратор;
• набор отверток;
• лобзик;
• ножовка по металлу;
• герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

• подвесные;
• встраиваемые;
• купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

• встроенный;
• с креплением к нижней части шкафа;
• с креплением на стену.

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

• гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
• пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

• пластиковыми;
• деревянными;
• стальными;
• изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

Нередко, готовя еду на печи,  пар от кипящей воды конденсируется на стенах. Тут необходима вентиляция -вытяжка. Возможность устроить над печкой козырек-уловитель в форме конуса, соединенного патрубком с вентиляционным отверстием в стене. Чтобы отсос воздуха был более эффективным, на стыке конуса с патрубком можно установить бытовой вентилятор вытяжного действия.

Вытяжка — козырек изготавливается из тонкого металлического листа (кровельного железа).

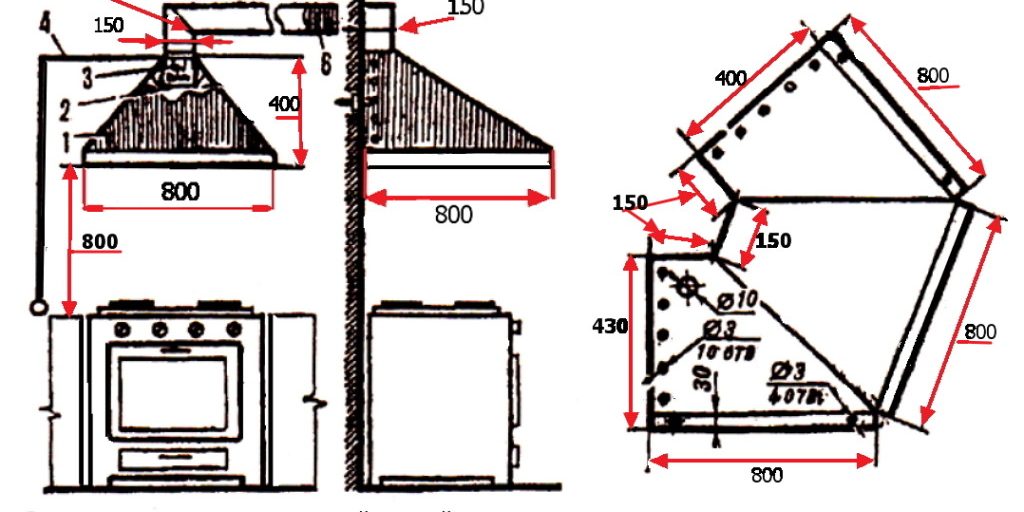

Показан подробный чертеж вытяжного вентиляционного устройства, который поможет изготовить его самостоятельно и сэкономить средства на покупку заводского.

Вот так выглядят детали вытяжки перед сборкой: задняя панель, передняя часть и декоративная полоса.

Общий вид задней панели и крышки одевающейся  на конус. В крышку при надобности можно вставить электрический вентилятор.

Хороший человек всегда нажмет на кнопку

Похожие записи:

Домашнее виноделиеСамодельный электрический водонагреватель.Удаление пятен на ковре.Как установить стиральную машинуКоса — необходимый инструмент.Подовые печи — краткая характеристикаЧем заделать щели и трещины в шифереО плесени в деревянном полуНужна ли принудительная вентиляция в частном доме и как ее установить — рассказываем.

Вентиляция в загородном коттедже:

Технические нормативы

Принудительные системы

Испокон веков дома строили без вентиляции. Важным было замуровать все щели, через которые могли просочиться сквозняки, сырость, грызуны и насекомые. В нашем двадцать первом веке мы настолько в этом преуспели, что ситуация в корне изменилась. Непроницаемые стены и стеклопакеты, современные отопительные приборы не оставляют холоду ни единого шанса. Но при этом теряется качество воздуха — он становится более сырым, или наоборот — сухим, либо его просто не хватает. Проветривание спасает лишь ненадолго. Так или иначе, у обладателей загородной недвижимости, привыкших решать проблемы самостоятельно, возникает вопрос: как сделать вытяжку в частном доме своими руками.

Технические нормативы

Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.

Для садовых домов

В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.

Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.

Для ИЖС

Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60.13330.2012:

• не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;
• категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;
• нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.

Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м³, в санузле и нежилых комнатах — от 25 м³ в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.

Как правильно сделать вытяжку в частном доме

Вентиляционные системы бывают двух видов:

• естественная — циркуляция происходит из-за перепада давления внизу воздуховода и вверху;
• принудительная — поток приводится в движение вращающимися лопастями.

Для садовых построек

Первый вариант малоэффективен и применяется для небольших сооружений, предназначенных для проживания в теплое время года. Приток в этом случае осуществляется благодаря стеновым или оконным клапанам, а также переточным решеткам, устанавливаемым на двери. Традиционное решение — печь с дымоходом. Если его нет, можно провести трубу от потолка до кровли, расположив ее на максимальное расстояние от окон и дверей, чтобы не выводить наружу свежий кислород. На крыше для нее лучше сделать козырек, чтобы не заливало дождем, а в комнате закрыть ее клапаном на случай, если придут холода. Диаметр можно принять до 20 см, но для небольшой комнаты и 5 см будет достаточно.

Высота должна составлять от 3 м — иначе тяги не будет. Согласно СанПиН 2.1.2.2645-10 труба не должна выступать над кровлей более чем на 1 м.

Вместо трубы — пластиковой или металлической — можно задействовать шланг из полиэфира или алюминиевой фольги. Выводить верхнюю часть не обязательно через крышу. Чтобы обеспечить перепад давлений достаточно будет сделать выход под кровельным скатом, закрыв его сеткой. Вентканал заделывают в стену при ее возведении, либо монтируют радом с ней.

Чтобы не испортить гидроизоляцию стен и перекрытий, лучше воспользоваться специальными муфтами, предохраняющими ее от проникновения влаги. Их несложно найти в магазине или сделать самостоятельно.

Располагать шахту лучше вертикально. Чем больше горизонтальных участков и изгибов, тем ниже эффективность.

Внутри кирпичной стены можно проложить прямоугольный вытянутый канал, но такое сечение не обеспечивает эффективной работы в отличие от круглого. К тому же, стены, пригодные для внутренней прокладки, должны иметь значительную толщину.

Для жилых зданий

Наиболее удобным будет установить принудительную вентиляцию. Она подходит для всех помещений и позволяет идеально справиться с задачей. Чтобы ознакомиться с ее устройством детально, рассмотрим, каким образом она используется в больших коттеджах с системой отопления и большим количеством комнат.

В просторной жилой комнате нет особой необходимости ставить систему принудительной вентиляции. Ее нехватка становится заметна при площади менее 10 м² на одного человека. Диметр канала не играет значительной роли во включенном состоянии, но в выключенном поток начинает циркулировать естественным образом, и тут становится важна пропускная способность шланга или трубы. Чтобы понять, какой должен быть диаметр у канала, сначала потребуйте рассчитать общее потребление по формуле L=S x H x N, где

• S — площадь комнаты;
• H — высота потолков;
• N — кратность.

Возьмем для примера спальню 18 м². Высота потолка пусть будет равна 3 м. Как нам уже известно, воздушная масса в жилых комнатах обновляется один раз в час. Подставив величины в формулу, получим объем 54 м³/час. Теперь перейдем к расчету площади канала по формуле F=L/3600 x v, где V — скорость потока. При отключенном оборудовании она равна от 0.5 до 1,5 м/сек. Возьмем ее среднее значение, равное 1 м/сек.

Для спальни, как и для всех жилых комнат достаточно одного канала. Итак, искомая величина составит 0,015 м2. Теперь несложно будет узнать диаметр. Эту формулу все мы учили в школе: S=π⋅r2. Квадрат радиуса будет равен 0,015/3,14=0.004777, а диаметр — 0,14 м.

Теперь остается подобрать подходящую стандартную трубу. Нас вполне устроит сечение 0,15 м.

Приведенный выше расчет необходимо провести для каждого из помещений в отдельности с учетом их особенностей, о которых мы говорили выше. Возможен вариант, при котором две смежные комнаты имеют выходы в одну шахту. В этом случае нужно будет рассчитать общий воздуховод, сложив их параметры.

Согласно санитарно-техническим требованиям внутренние стенки каналов должны быть гладкими. Вентиляционный стояк необходимо оснастить открывающимся люком, позволяющим произвести осмотр и прочистку. При устройстве вентрешеток не в потолке, а в верхней части стены, следует расположить их как можно выше, чтобы избежать «мертвых» зон в самом верху. До потолка не должно оставаться больше 15 см.

Если в здании не было предусмотрено вентшахты, его не обязательно полностью реконструировать, чтобы найти ее оптимальное положение. Наилучшим решением будет пристроить ее сбоку и хорошо утеплить. Теплый поток будет подниматься гораздо быстрее холодного.

Вытяжка на кухне в частном доме делается сразу в два вентканала — один общий, другой в зоне плиты. Совмещать их не следует, поскольку поток от второго обладает значительным давлением. Он будет просачиваться в кухню из общего.

Вытяжку для электроплиты располагают на высоте 70 см над рабочей поверхностью, для газовой — на высоте 80 см. Ее выбирают в зависимости от  мощности и размеров с учетом объема помещения. Мощность рассчитывают по формуле P = S x H х 12, где

• S — площадь помещения
• H — его высота.

Обычно воздуховод направляют не вверх, а в сторону, из-за чего мощность падает на 25%. Эти проценты необходимо учесть при выборе мощности оборудования.

Лучше выпускной клапан установить в стене. Проще было бы поставить для него оконную заглушку с отверстием для выхода отработанных газов, но при таком решении ухудшится инсоляция и внешний вид фасада. В кирпичной кладке, бетоне или дереве отверстие можно проделать с помощью алмазной коронки. Часто применяются не круглые, а прямоугольные каналы, что позволяет сэкономить немного пространства, но эффективность в данном случае снижается.

Желательно выбрать короба из металла, поскольку их проще отмыть от жира и они наименее подвержены деформации под воздействием высоких температур. Оптимальный вариант — сталь. Если используется гофрированный алюминий, трубу необходимо максимально распрямить.

В частном доме вытяжка в стене не требует согласования, если он не является историческим объектом и не находится под охраной государства.

></li>

Если поток нужно подогреть, стоит отдать предпочтение установке со встроенным нагревателем или рекуператору. Это приспособление состоит из тонких металлических пластин, хорошо передающих температуру. Теплый воздух на выходе попадает в каждый второй промежуток между пластинами, а свежий движется ему навстречу по остальным каналам, воспринимая тепло от стенок.

На чердаке можно разместить центральную вытяжку, в которую сходятся все воздуховоды. Они работают довольно тихо, но желательно расположить их подальше от спальни.

Пространство чердака позволяет разместить и более сложные приспособления с функцией фильтрации и подогрева. Последнее время получили распространение энергосберегающие системы с роторными теплоутилизаторами. Такие устройства легко помещаются даже под плоской кровлей — их высота варьируется от 25 до 45 см.

• Материал подготовил: Артем Филимонов

Поделиться ссылкой

Кухонные вытяжки бывают проточными, рециркуляционными и комбинированными. Проточные устройства – самые распространенные за счет бюджетного обслуживания и низкого ценового сегмента. Но установить их удается не везде. Если на кухне забита вентиляционная шахта или отсутствует воздуховод, вытяжной агрегат установить очень сложно. Для выведения воздуха наружу в стену монтируют приточный клапан, а затем всю систему.

Подробнее об установке вытяжки через стену для кухни в частном доме – далее.

Содержание

Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

1. В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
2. Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
3. Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
4. Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

На заметку. Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Обратите внимание! Чем меньше поворотов будет совершать воздушный поток на пути к выходу, тем эффективнее будет работать вся система. Не планируйте установку плиты слишком далеко от вентиляционного отверстия.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

На заметку. В кухне с высокими потолками даже самая скромная вытяжка окажется привлекательным предметом интерьера.

По месту установки вытяжные агрегаты делятся на:

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

К сведению. В идеале площадь вытяжного устройства должна на 50 мм превышать размер варочной панели с каждой стороны.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

На заметку. В канале лучше поместить два клапана – внутренний и наружный. Так между клапанами создается дополнительная воздушная прослойка, не дающая образовываться конденсату.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Клапаны из пластика просты в установке, имеют небольшой вес и доступны по цене. Чаще всего такие изделия используют в квартирах.

Важно! При нагревании до температуры выше 120°С пластик выделяет хлор, а при температуре +5°С теряет прочность и становится ломким.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Монтаж вытяжки

Встраиваемые вытяжки крепят к обратной стороне днища подвесного шкафа или вместо него. Воздуховод маскируют в шкафу. В случае с вытяжкой купольного типа гофру прячут в специальный кожух, а сам агрегат крепят к стене.

На заметку. Если в области установки вытяжки проходят другие коммуникации, которые невозможно перенести (например, газовая труба или вентиляционный выступ), прибор крепят на расстоянии от стены при помощи сантехнических саморезов-шпилек, которые используют при установке раковин.

Снаружи стены систему клапанов герметизируют. Затем устанавливают утепленную трубу канала из оцинковки, к стене крепят при помощи хомутов и дюбелей. Устанавливают козырек. Обычно вывод трубы делают на крышу.

Когда герметизации систем клапанов приступают к установке воздуховода.

Прокладка воздуховодов

Труба воздуховода может быть из гофрированного пластика, стали или алюминия. Эти материалы имеют разные характеристики. Самый распространенный – алюминий. Он достаточно прочный и не такой дорогой, как сталь.

Воздуховод надевают на выступающий раструб вытяжного агрегата и затягивают хомутом. Аналогично гофру крепят к трубе с системой клапанов. К стене гофру прихватывают в нескольких местах хомутом и дюбелями и закрывают навесным шкафом или кожухом.

Важно! Перед тем как затянуть хомут в нужном месте, соединение обрабатывают силиконовым герметиком.

Если для маскировки воздуховода нет кожуха в комплекте с вытяжкой и не предусмотрен навесной шкаф, используют специальную пластиковую трубу прямоугольного сечения или устанавливают гипсокартонный короб. Главное условие: короб должен выдерживать нагрузку собственного веса и веса воздуховода.

Алгоритм работы по установке воздуховода:

1. Выполняют разметку положения всех элементов конструкции вплоть до точек крепления.
2. В стене высверливают отверстия и крепят подвесы.
3. Устанавливают элементы воздуховода.
4. Герметизируют стыки.
5. Трубу крепят к стене и соединяют с системой.

Практичное решение – укутать воздуховод слоем шумоизоляционного материала перед тем, как скрыть его за стенками короба.

Создание короба для маскировки воздуховодов

Для изготовления короба существует два материала – пластик и гипсокартон.

Пластиковый короб состоит из готовых элементов. Устанавливают его под потолком или над навесными шкафчиками. Короб прочный и весит немного, поэтому установить его можно без посторонней помощи.

Внимание! Перед тем как замаскировать гофру воздуховода, систему проверяют на наличие протечек.

Короб из гипсокартона – сложная конструкция, которая требует навыков в работе с этим материалом. Из металлического профиля делают каркас, на него нашивают листы гипсокартона, затем конструкцию покрывают шпатлевкой и выполняют декоративную отделку.

В гипсокартонном коробе лучше установить минимум два смотровых люка. Это упростит доступ к воздуховоду в случае необходимости.

Приточный клапан нужен для пополнения запасов воздуха, который выводится при работе вытяжной системы. Клапан может быть автономным (стеновым) или дополнительным (оконным).

В процессе установки:

1. Разбирают клапан.
2. Выполняют разметку контура на стене.
3. Просверливают отверстие и вставляют гильзу.
4. Помещают обмотанную изоляцией трубку клапана в отверстие.
5. На дюбели прикрепляют корпус.

Далее устанавливают фильтры и проверяют работу заслонки.

Заключение

Чтобы вытяжка на кухне в частном доме через стену работала максимально эффективно, выбирать и устанавливать прибор нужно в соответствии с требованиями к шумности оборудования и его размещению. Сначала выбирают воздухоочиститель и подготавливают материалы, затем проделывают отверстие для воздуховода и монтируют конструкцию. Чтобы не было протечек, все стыки обрабатывают силиконовым герметиком.

Тягой называется естественное передвижение воздушных масс от какого-либо теплового генератора во внешнюю атмосферу вместе с удалением опасных продуктов сгорания. Если она слабая, то топливо будет гореть очень медленно. Также это может пагубно влиять на организм человека — загазованность помещения в некоторых случаях приводит к смерти. Чтобы создать принудительную циркуляцию воздуха, устанавливают вентилятор для дымохода.

1 Способы измерения силы тяги</span></h2>

Если возникли сомнения, что тяга в дымоходе от отопительного прибора слабая, то обязательно следует произвести проверку. Наиболее простым способом считается обследование с помощью анемометра. Нормальным показателем является сила тяги в 10−20 Па. Большой недостаток таких приборов заключается в том, что недорогие аппараты имеют плохую точность измерения. Если показатель будет ниже 1 Па, то они покажут, что система совсем не выводит продукты сгорания. Профессиональные устройства стоят довольно дорого. Их применяют зачастую только печники.

Для проверки дымохода можно воспользоваться и народными методами:

1. 1. По дыму. Даже слабое задымление комнаты является очевидным признаком отсутствия нормальной тяги. Если дыма много, то появляется большой риск возникновения пожара. Также жильцы могут отравиться угарным газом.
2. 2. По цвету огня. Если в пламени присутствует белый оттенок, то тяга слишком сильная. Оранжевый цвет с красным оттенком может говорить о том, что вентиляция работает неисправно. При нормальном функционировании каналов огонь золотисто-жёлтый.
3. 3. Используя спичку или свечу. Необходимо поднести их к топке отопительного прибора. Пламя должно отклониться в сторону вытяжки. Наклон в противоположную сторону говорит об обратной тяге.
4. 4. С помощью зеркала. Его необходимо поднести к топке. Если на поверхности образуется конденсат, то это значит, что удаление продуктов сгорания затруднено.

‘ >Как установить дымосос

Естественная циркуляция воздушных масс происходит благодаря разнице уличного и внутреннего атмосферного давления. В помещении температура гораздо выше. Холодный воздух давит на тёплый снизу, тем самым удаляя его в зону с меньшим давлением, то есть на улицу. Измерения в летний период будут менее точными.

РекомендуемЗначение положения высоты дымохода относительно конька крыши

2 Причины плохого удаления газов</span></h2>

Перед тем как говорить о применении принудительной вытяжки для дымохода, следует разобраться в самом процессе удаления продуктов сгорания. Также нужно понять причины ухудшения тяги в дымоходе. Все факторы, влияющие на это, можно разделить на три основные группы:

1. 1. Условия внутри помещений.
2. 2. Внешние факторы.
3. 3. Конструкция дымохода.

К внутренним также относится температура и объём воздуха в доме, количество потребителей кислорода, условия передвижения воздушных масс. На тягу влияет и конструкция дома. Например, монтаж пластиковых окон зачастую ухудшает циркуляцию потоков воздуха. Это связано с более высокой герметичностью стеклопакетов, что снижает объёмы поступающего кислорода.

К внешним факторам можно отнести влажность воздуха на улице, его температуру, атмосферное давление, ветровые потоки, скорость течения воздушных масс. Из-за всего этого появляются постоянные изменения тяги в дымоходе. Процесс удаления угарного газа из печей и других теплогенераторов следует постоянно контролировать.

К факторам, связанным с конструкцией дымохода, относятся:

1. 1. Расположение конструкции. Дымоход может находиться снаружи возле стены или же внутри помещения.
2. 2. Длина трубы и количество поворотов.
3. 3. Качество поверхностей внутренних стенок канала. Большое количество сажи сужает дымоход, что является основной причиной ухудшения тяги. На шероховатых дымоотводящих трубах она накапливается более активно.
4. 4. Насколько высоко расположен дымовик относительно верхней точки крыши.
5. 5. Теплоотдача материалов, из которого выполнен дымоход. Утеплённые конструкции способствуют хорошей тяге.

‘ >Турбодефлектор или электрический вентилятор? Что выбрать? Вытяжная вентиляция. Приточная вентиляция

Все эти факторы полностью зависят от человека. На этапе проектирования можно учесть все вероятные проблемы. Если конструкция уже готова, то недостатки устраняются во время ремонта.

РекомендуемИзготовление кирпичного дымохода для твердотопливных котлов

3 Профилактические меры</span></h2>

Чтобы не пришлось применять какие бы то ни было средства по искусственному усилению тяги, нужно периодически проводить профилактические мероприятия. Это позволит поддерживать дымоход в нормальном состоянии. Основной причиной ухудшения циркуляции воздушных масс является сужение диаметра вытяжного отверстия. Способы борьбы с таким явлением:

1. 1. Сжигание нафталина. В топочное отделение кладут примерно половину столовой ложки вещества. Пары сгоревшего нафталина воздействуют на сажу. Крупные куски нагара падают внутрь топки, а затем убираются вместе с золой. Мелкие вылетают с печными газами через дымоотводящий канал. Такой способ нельзя использовать для каминов, так как после этого вещества помещение наполняется сильным удушливым запахом.
2. 2. Периодически можно сжигать в печи высушенные очистки от картофеля. Крахмал хорошо разрыхляет сажу, которая начинает падать внутрь топки. Также можно применять чистый крахмал из магазина.
3. 3. В качестве средства для чистки дымохода часто используют ореховую скорлупу. Температура горения у неё очень высокая, поэтому сажа внутри трубы выгорает. Для одного раза потребуется трёхлитровая банка скорлупы.
4. 4. По такому же принципу действуют осиновые дрова. Два-три полена добавляют в последнюю закладку дров.

‘ >Обратная тяга в дымоходе

Использовать высокотемпературные материалы требуется регулярно (не реже 4 раз в месяц). Это не позволит саже накапливаться в дымовыводящих каналах. Если не производить профилактических мер, может возникнуть серьёзный пожар, так как зола во время горения выделяет очень много тепла.

Также на рынке можно найти специализированные средства. Работают они по принципу термического или химического разложения сажи. Благодаря регулярным профилактическим мерам можно обойтись без вытяжки на дымоходную трубу.

Необходимость монтажа оборудования для принудительной циркуляции воздуха иногда возникает в связи с какими-либо естественными причинами. Например, деревья на садовом участке могли сильно вырасти, из-за чего изменились направление и сила ветровых потоков. Конечно, можно переделать дымоход, но это очень дорого и трудно. Лучше использовать принудительную вытяжку для камина или печи, чтобы создать нормальную тягу.

РекомендуемКак выбрать вентилятор для котла на твердом топливе

4 Виды усилителей</span></h2>

Дефлекторы являются аэродинамическими приборами, которые необходимы для отклонения потока воздуха. Они позволяют изменять силу тяги в любую сторону. Принцип работы вентилятора заключается во всасывании воздуха и перенаправлении его в дымоотводящий канал. Большим недостатком аппарата является то, что дефлектор полностью бесполезен в безветренную погоду.

Самыми популярными устройствами считаются конструкции Вольперта и Григоровича. Сейчас на рынке можно встретить более современные модели, сделанные на основе прототипов. Наиболее распространёнными являются такие конструкции:

1. 1. Многоярусные.
2. 2. Круглые насадки.
3. 3. Звездообразные.

Во время выбора такого аппарата следует обращать внимание на материал, из которого он выполнен. Желательно, чтобы это была нержавеющая сталь, так как она имеет высокий уровень прочности и длительный эксплуатационный срок.

Ротационная турбина для дымохода является механизмом, который нужно устанавливать над дымоотводящей трубой. Принцип работы может немного напоминать вентилятор, потому что прибор использует силу ветра для создания повышенного давления в конструкции. Среди преимуществ обычно выделяют то, что турбина защищает дымоход от попадания осадков. Устройство неспособно выполнять свои функции в безветренную погоду.

‘ >Каминный вентилятор

Вентилятор нельзя устанавливать для отвода продуктов сгорания из обычных печей. Максимальная допустимая температура газов составляет 250 градусов. Такие требования являются стандартными.

Дымоходные флюгеры применяют для того, чтобы защитить трубу с подветренной стороны. Такие устройства хорошо переносят действие атмосферных осадков, имеют длительный эксплуатационный срок, а также в их конструкции есть защитные механизмы для канала. У флюгеров присутствуют и довольно серьёзные недостатки:

1. 1. Они не могут справляться с ураганным ветром.
2. 2. Их необходимо регулярно смазывать.
3. 3. Требуют постоянной чистки от нагара.

Также существуют специальные термоустойчивые вентиляторы, которые называются дымососами. Они работают от электроэнергии, а монтировать такие устройства рекомендуется только в узких каналах. Приборы способны решать проблемы со слабой и обратной тягой. Весомых недостатков замечено не было. Дымосос хорошо функционирует в любую погоду.

5 Изготовление устройства своими руками</span></h2>

Часто люди пытаются решить проблему с недостаточной тягой путём самостоятельного создания каких-либо устройств. Это, конечно, довольно трудоёмкий процесс, но он позволяет сэкономить деньги.

Для работы понадобятся такие инструменты:

1. 1. Угольник.
2. 2. Молоток.
3. 3. Саморезы.
4. 4. Рулетка.
5. 5. Дрель.
6. 6. Плоскогубцы.
7. 7. Ножницы по металлу.
8. 8. Листовая оцинкованная сталь.

Сначала нужно создать схему будущего устройства. Это можно сделать самостоятельно или подсмотреть у тех, кто уже занимался подобным. Затем необходимо очень точно нанести все размеры на лист оцинковки. Следующие действия следует выполнять в такой последовательности:

1. 1. Ножницами по металлу (также можно использовать болгарку) из листовой стали вырезаются основные элементы будущего флюгера.
2. 2. Потом все детали собираются по схеме и фиксируются саморезами или с помощью заклёпок.
3. 3. Закрепляются два конуса.
4. 4. На последнем этапе в конструкцию добавляются вентилятор и крепежи.

Создание флюгера закончено. Устройство прикрепляется к дымоходу с помощью саморезов. Не следует забывать, что такие конструкции требуют тщательного ухода. Периодически нужно очищать их от сажи и нагара.

‘ >Как усилить тягу дымохода с помощью вентилятора.Фото Используемые источники:

• https://diz-kitchen.ru/%f0%9f%a4%a6%e2%80%8d%e2%99%82remont/kak-sdelat-vytyazhku-v-chastnom-dome.html
• http://www.konstantinn.com.ua/vytyazhka-dlya-pechi-svoimi-rukami/html
• https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/pravilnaya-ventilyaciya-kak-sdelat-vytyazhku-v-chastnom-dome-svoimi-rukami-41231
• https://rem.ninja/kuhnya/tehnika/vytyazhki-na-kuhne-cherez-stenu-v-chastnom-dome.html
• https://oventilyacii.ru/ventilyaciya/vytyazhka/ventilyator-v-dymohode-dlya-prinuditelnoj-vytyazhki-gazov-iz-pechi.html
