В этой статье представлена порядовка одноколпаковой отопительной печи ПТО-2300. Её размер в плане 2 на 3 кирпича или 510х770 мм (с учётом швов). Высота печи 32 ряда, что составляет 2240 мм. Мощность данной печи составляет 2,3 кВт при двух топках в сутки.
Колпак печи образован каналом квадратного сечения 260х260 мм. Дымовые газы поднимаются по данному каналу до перекрыши, образованной тремя рядами кладки, затем, остывая, опускаются вниз и через подвёртку уходят в дымовую трубу.
На рисунке ниже представлены фасад и разрезы печи ПТО-2300:
Эта печь хорошо растапливается после длительного простоя, а также не нуждается в высокой трубе, что является большим плюсом. Если печь топится не дровами, а каменным углём, то при устройстве топки (5-15 ряд) необходимо использовать шамотный кирпич.
Материалы необходимые для кладки печи:
- Кирпич: обыкновенный керамический – 213 шт., шамотный – 97 шт. (количество кирпича дано без учёта фундамента и дымовой трубы)
- Прочистная и поддувальная дверцы 130х140 мм – 2 шт.
- Колосниковая решётка ≈250х270 мм – 1 шт.
- Топочная дверца 270х230 мм – 1 шт.
- Задвижка печная 130х130 мм – 1 шт.
- Песок – 0,1 м3
- Глина: обыкновенная – 0,1 м3, огнеупорная – 0,05 м3
- Проволока вязальная – 2,5 м
- Листовой асбест – 1 кг
Порядовка печи ПТО-2300:
1-й ряд. Формируем основание 510х770 мм.
2-й ряд. Устанавливаем прочистную дверцу. Формируем прочистную камеру.
3-й ряд. Продолжаем формировать прочистную камеру.
4-й ряд. Перекрываем дверцу прочистной камеры. По окончании четвёртого ряда устанавливаем колосниковую решётку.
5-й ряд. Начинаем возводить топочную камеру. При необходимости используем огнеупорный кирпич по 15-й ряд включительно. Делаем скос у кирпичей, что способствует удалению золы из топочной камеры.
6-й ряд. Устанавливаем дверцу топочной камеры 270х230 мм.
7-12 ряд. Наращиваем топочную камеру.
13-й ряд. Начинаем формировать перекрытие топочной камеры и дымовой канал.
14-й ряд. Заканчиваем перекрытие топочной камеры, продолжаем возводить дымовой канал.
15-й ряд. Последний ряд, на котором используем огнеупорный (шамотный) кирпич.
16-й ряд. Устанавливаем поддувальную дверцу 130х140 мм.
17-22 ряд. Продолжаем формировать каналы. С 21-го ряда начинается формирование колпака 260х260 мм.
23-28 ряд. Идёт чередование одинаковых рядов.
29-й ряд. Заканчиваем формирование колпака. Устанавливаем печную задвижку.
30-31 ряд. Формируем перекрышу. Продолжаем выкладывать канал для отвода дымовых газов.
32 ряд. Заканчиваем кладку самой печи.
33-й ряд. Этим рядом начинаем формировать дымовую трубу.
Порядовка печи ПТО-2300 закончена. О том, как правильно приготовить раствор для кладки печи можно прочитать здесь.
В конце сентября закончил эту печь
Вот фотоотчет:
1 ряд
Поднял до уровня пода
Установка топочной дверки. Вокруг дверки сделана рамка из нержавеющей стали для защиты красного кирпича от температурного воздействия.
Это вид из соседней комнаты
Между рамкой дверки и кирпичом вставляю полоски базальтового картона
Выложен поясок из огнеупорного кирпича. В нем выбрана канавка для варочной плиты
Плита уложена на место
Напротив хайла поставил огнеупорные кирпичи для защиты красного кирпича от растрескивания
Кладка варочной камеры
Выложен клиновый кирпич без раствора на кружало
Вид сбоку на арку

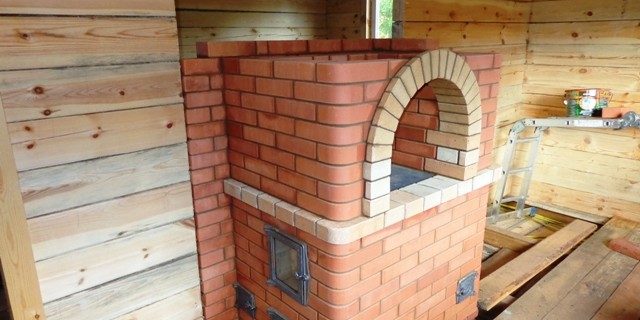

Арка собрана. Продолжаю поднимать стенки варочной камеры.
Здесь видно перекрытие нижнего колпака и канал прямого хода
Здесь видна задвижка прямого хода и стальные уголки, по которым будет перекрываться варочная камера
Предпоследний ряд печи выполнен из огнеупорного кирпича с небольшим выступом
Это вид сверху. На выступы ляжет кирпич перекрыши
Печь готова. Осталось сделать дымоход
Это проход потолка. Труба шестерик, а внутри базальтовая теплоизоляция и нержавеющая труба диаметром 150мм и толщиной стенки 1 мм.
Дальше собирается труба-сендвич
Труба собрана
Базальтовая плита сверху замазана раствором.
Печь запущена
Для тех, кого интересует порядовка этой печи, прошу СЮДА
Для обогрева дома, дачи или другого помещения люди стараются выбирать более экономную систему и материал для нее. Порядовка печи 3 на 3 кирпича считается компактной и в то же время эффективной в плане отопления. Если следовать правилам, можно создать безопасное устройство для обогрева, которое будет выручать в холодное время, а процесс формирования — несложный и ясный.
Когда работа закончена, приступают к формированию конструкции печи три кирпича на три кирпича. Если порядовка выполнена верно, конструкция надежно прослужит длительное время. Перед началом укладки учитывают, что избыточное использование шахматного кирпича может не оправдать ожидания. В маленьких печах не устанавливают керамические дымоходы.
Борис Гайдаренко
Добавлено 22.11.18, 15:41 в делаем самиТекст из видео:
- : [музыка] [аплодисменты] доброго дня всем подписчикам нашего канала складкой кирпичных печей меня зовут александр николаевич мне 31 год я занимаюсь кладки печей в ижевске кроме того я являюсь администратором всем вам известного сайта снова ремонту точка ру на котором вы всегда можете найти более 100 готовых и проверенных паре дорог печей-каминов а также большой объем теоретической информации и ряд
- : практических советов видео которое вы сейчас смотрите является моем первом вложенной youtube и скорее всего далеко от идеала вы можете быть уверены что приз представленной обеспечивается проверены лично мной не требует особых знаний печном деле и специальных инструментов первую часть и я подробно опишу процесс кладки на сухую самой простой дешевое кирпичные печи именно кухонная плита с 3 канале мм отопительным щитком и и размером три на три спальни кирпича
- : основании это примерно семьсот шестьдесят на 880 миллиметров и высотой 22 32 ряда что составляет от 160 сантиметров до более чем двух с половиной метров при этом лично я рекомендую вариант именно 22 рядов поскольку из практики замечено что отопительные щитки с вертикальными каналами греют преимущественно верхнюю часть печи а их подъем не приводит значительному увеличению кпд теплоемкости кроме того выбирая модель печи для этого видео я
- : сходил из двух правил во первых печь должна быть простой вкладке доступно для любого мужчины не имеющего ни опыта и знаний кладки печей во вторых наиболее дешевых по материалам например если вы решили выложить печь именно так как указано на видео вам понадобится с уме 250 целых 3 6 3 4 43 половинки и 24 на керамического кирпича 3 задвижки по
- : одной топочные по дуальна дверца а также одна большая чугунная плита 72 на 30 сантиметров либо 2 маленьких что сумма составляет менее 9000 рублей кроме того представленной печи первой части ролика отсутствуют наиболее сложные элементы такие как замков или арочное перекрытие футеровка топки огнеупорным кирпичом то есть эту печь поступил уложить каждый во второй части я покажу процесс кладки
- : на глиняный раствор при этом печь будет на один ряд шире то есть три с половиной три столовых кирпича иметь огнеупорное ядро из шамотного кирпича также выложу отдельными видео процесс установки топочной и подумали дверок задвижек и чугунные плиты подробно я пишу футеровку топки шамотным кирпичом расскажу о том какой фундамент необходим для печи каким образом класс дымовую трубу раз пушку и выдру как труба ложно проходить через стропила и другие противопожарные мероприятия в
- : общем кто хочет научиться кладки печей и кому это будет интересно следите за роликами на моем канале в youtube на сайте снова ремонту точка ру и группе вконтакте кладка печей жестки сейчас мы видим кладку 4 ряда у нас уже установлена под дуальная дверца 13 13 метров установленное место чугунных прочистных дверок две половинки кирпича на ребро они несколько лучше поскольку на
- : горизонтальных каналах чугуна при честные дверки часто пропускают дым их чистка на практике необходимо не чаще одного раза в году размер паду волна составляет 260 на 260 миллиметров то есть кирпич на кирпич выполнена примитивным способом прямоугольной кладкой без срезов первые горизонтальный канал имеет сечение 13 13 по краям которого устанавливаются половинки кирпича для чистки канала от
- : сажи поскольку представлено видео печь является образцом бюджетного варианта я использую там где это допустимо кирпич низкого качества марки м-100 при этом облицовка печи наиболее уязвим и элементы выполнены кирпичом марки m175 производства завода альтаир ижевск цена без доставки на него в мае 2013 года составляло 19 рублей этот кирпич имеет хорошие характеристики ровная грани не
- : является достойным конкурентом печному витебск не кирпичу цена которому по россии начинается с 15 рублей целом сейчас можно купить кирпич у любого качества и производителя дешевой некондиции за 8 рублей да практически идеальных прибалтийских и немецких марок за 100 рублей и более позже я постараюсь записать ролика выборе кирпича для кладки печей на основе своего опыта и обсуждаемых тем
- : на форуме печных дел мастера 100 вы мастер точка ру лично я всегда при возникновении спорных вопросов касающихся кладки печей еще ответы не на сайтах планирующих друг друга на таких проверенных ресурсных от сайт кузнецовой great рыча стала точка ру канал youtube и николая золотарёва и общем форуме печников 100 вы мастер точка ру также считая мой сайт и снова ремонта точка ру достойны внимания поскольку там собраны проверенные порядовки более 100
- : кирпичных печей каминов сама проходил обучение на пиченька каменщиков далеком девяносто восьмом году и в то время информация кладки печей было совсем мало но то время у меня была всего 10 порядок несколько книг 60-х годов сейчас развитием интернета любой желающий приложив минимум усилий может легко научиться любой строительной специальности не выходя из дома несмотря на все это в женской профессии
- : печника особенно высокой квалификации остается даст достаточно редкой и востребованной в том придумай перекрываем 1 горизонтальный канал при этом образуются начала двух вертикальных каналов отопительного щитка 13 13 метров и дин опускающийся канал плиты истечением в 1 кирпич также в этом ряду мы устанавливаем имеющейся у нас колосниковую решетку подходящего размера моем случае это 24 на 30 сантиметров в целом будет
- : достаточной маленького классника 18 на 25 для его установки необходимо заранее спилить болгаркой нишу в кирпичах для создания теплового зазора по периметру колосника около 1 сантиметра не допустим установка колосника на раствор все пустоты в дальнейшем необходимо будет засыпать строителем песком тепловое расширение колосников идет в основном горизонтальной плоскости но и вертикального тоже присутствует поэтому над ним не должно быть ни
- : кирпича и раствора колосниковой решеткой важна свобода сниматься и ставится на место без разбора печи для человека далекого от кладки печей происходящее на видео сборки печи на сухую может показаться как минимум бессмысленным а то и вовсе глупом процессом на самом деле при кладке даже хорошо изученной пищи по готовым чертежам никогда не будет лишним перед началом работ с раствором провести вкладку на сухую 3 10 рядов печи это во-первых позволит избежать возможных ошибок в самой порядовки и
- : ошибок работы и печника которая в некоторых случаях приводят необходимости разбора 1 2 рядов печи последующим устранением выявленных ошибок если же вы не имеете опыта печных работ для вас предварительная кладки печи на сухую без раствора будет просто необходимо особенно актуально это бывает случая когда размеры печи и порядовки немного отличаются от тех с которыми вам необходимо работать либо у вас отсутствует фурнитура нужных размеров
- : таких случаях при кладке на сухую вы самостоятельно делаете подробный чертеж каждого ряда печи соблюдая общий принцип работы первоначальной модели седьмом ряду 2 кирпича перекрывающая колосник должны быть спилено потом он 45 градусов чтобы образовалась ниша в которой будут скатываться угли на видео эти кирпичи не стал пилить поскольку в окончательном варианте у меня топка будет на 12 сантиметров шире чем ролики для наглядности я зачту заштриховал их
- : карандашом как вы можете это сейчас светить также в порядовки этой печи на моем сайте эти кирпичи заштрихованы что при чтении паре дорог означает скол по касательной обычно под углом 45 градусов далее на экране мы видим установку первую дымовой задвижки которое в открытом состоянии обеспечивать работу печи в летнем варианте то есть дымовые газы от кухонной плиты опустившись 1
- : вертикальный канал сразу же не проходя через два канала отопительного щитка устремляться напрямую в трубу через 1 вертикальный канал этот метод топки печи бывают необходим двух случаях первый это когда вы например приехали на дачный участок после долгого отсутствия и для стабильной тяги вам необходимо предварительно нагреть воздух каналах и дымовой трубе второй случай если вы решили длительное время готовить пищу на плите
- : например более 2 часов в таком случае нет необходимости нагревает все это время в массив отопительного щитка поскольку после двух часов топки кирпич нагреться до максимальных температур и перестанет накапливать себе теплоемкость газа точно так же будут уходить в трубу с минимальным кпд на видео расположил все задвижки на заднюю сторону щитка поскольку чаще всего такая печь устанавливается в проеме стены перемычки при этом кухон оплетая топка находится на кухне а задняя часть ищет к
- : отапливать струн комнату о том как делать противопожарную разделку между печью и перемычкой а также при проходе домой отрубать или стропила я покажу позже в отдельном видео и о том как устанавливаться домовые задвижки и вьюшки точно также покажу видео пока скажу лишь одно установка задвижек печень является самой простой процедурой из любых работ вс печной фурнитуры поскольку она не испытывает сильных
- : тепловых расширений связанных с нагревом чугуна по этой же причине ее можно крепить на любой проволоки будучи уверенным что со временем она не прогорит зазор между кирпичом и задвижка не делается и и плотно усаживают на глине на раствор далее мы наблюдаем установку топочная дверца 25 на 18 метров устанавливать мы и начинаем еще на седьмом ряду в ролике же мы ее просто приставили для большей
- : наглядности топочная дверца особенно недорогие чугуна являются в самым слабым проблемным элементом печи если сейчас попросите человека с улицы пусть даже каменщика но без знания работе печи установились 1 разу топочную дверцу на печь можно быть почти полностью уверенным что сделает он это неправильно я в обязательном порядке ближайшее время сниму ролик показывающую установку чугунных топочных дверок но уголок и более простые способы установки но проволоку с гвоздями и без
- : гвоздей расскажу как необходимо делать тепловой зазор 5 миллиметров и чего лучше заполнять восьмой ряд нас получается продолжением 7 ряда за одним исключением здесь появляется соединение 1 2 вертикального канала отопительного щитка то есть горячий воду со второго канала
- : будет соединяться с первым каналом выходящего кругу также можно видеть что на седьмом нет именно на восьмом и девятом ряду для перевязки швов необходимо использовать много пили навыки звучать иметь ведут 3 4 половинки целом если вы
- : ведете кладку и необходимо качественно перевязка швов она получается не всегда всегда надо иметь приоритет перевязки облицовки и тех элементов которые соприкасаются с ночной фурнитурой то есть там перевязка должна быть безупречной на внутренних частях можно ей при нем
- : пренебречь некоторых случаях так вот мы видим на задней стенки топки и там не получилось сделать полную перевязку и в одном месте получила что шов на шов видео получилось несколько длинее чем
- : рассчитывал и комментировать полностью все я принципе мог бы конечно но тогда следующих ролики просто не останется интересных особенностей печных которых лучше раскладывают других роликах поэтому я буду комментировать только то что творится на экране но особенность какие здесь идут
- : но кажется до установки чугунные плиты здесь ничего не происходит на экране просто один ряд перекрывая другой той же последовательностью да ролик получился длинному вырезать я
- : бы не стану поскольку в первую очередь несет информационную нагрузку то есть грубо говоря это порядовка печи видеорежиме вот смотрите вот этот элемент где
- : которая говорил соединение 1 2 вертикального канала там инстинктов ты гружу прачечную дверцу на место девицам оставим кирпич на ребро половинку кирпича необходимо это для того чтобы удалять сажен которая будет копиться во втором другом канале и в канале выходящим в трубу то есть в этом месте чистка обязательно производит ее обычно осенью
- : перед началом топочного сезона также хочу обратить внимание вот на этот
- : кирпич у меня он установлен просто целиком на самом деле он должен быть немного с тесан в форме полуовала чтобы дымовые газы оптика ли через него с меньшим сопротивлением и вообще в целом все дымовые каналы необходимо делать с минимальным сопротивлением воздуха то
- : есть так называемая шва бровко заглаживание швов не швов и дымовых каналов дальнейшими от запишу на видео как это лучше делается но это очень важный элемент на нем забывать нельзя не корпусе сейчас я имитирую разве новка получаться и кирпича которую
- : необходимо выпилить под кухонную плиту на самом деле опилить его не стану конечно потому что как уже было сказано ранее печь которая буду ложить на раствор она будет меня на пол кирпича шире соответственно топку меня будет тоже на путь в чашу и размер плиты у меня идет другой как видите он меня больше чем необходим для вот этой данной печи
- : ну вот на этом ряду мы начинаем уже вести кладку классического отопительного щитка 3 канального с вертикальными ему оборотами
- : правила установки плит и чугунной они кстати очень похожи на правила установки колосниковой решетки то есть также плеваться ниши с тепловыми зазорами
- : также и дальнейшем потом выступают песком чтобы плита могла свободно расширяться горизонтальной плоскости при нагреве и при этом не создавая нагрузку на кирпичную кладку сама вот и перрином щитки вот вы видите мы опять разделяем 1 и 2 дымовые каналы
- : между собой и получатся вкладке мы введём три вертикальных канала каждый по пол кирпича 1313 дальнейшее на буду снимать другие ролики
- : более подробно и по фурнитуре печной и подобные ролики но конечно уже на глиняном растворе то есть подробно чтобы увидели каждый ряд где какую-то пидору лежать и для вас просьба у меня такая есть если вы хотите как будто печь увидеть на моем канале кладку печи то оставляйте этот
- : комментариях я изучу подробно печь которую хотели бы увидеть если посчитаю что порядовка то верно и и печь будет работать надежно тогда да я постараюсь снять на видео процессы и укладки как видите сейчас у нас пошло
- : копирование рядов все четные ряды одинаковые все нечетные тоже одинаковые поэтому если вы планируете печь вести лучше двадцати двух рядов то просто последовательно выполняете вот эти ряды повторяющие друг друга скажем на 4 ряда выше или на 8 рядов
- : таком случае печь у вас будет немного дороже новые тепла от неё будет тоже несколько выше теплоемкость печи увеличится но не на море если исходить из цена-качество то этой высоты вполне достаточно двадцати двух рядов
- : да кстати
- : пока наблюдая видео еще хотел бы сказать что желательно проекты печей которые хотели бы видеть у меня на канале брат ни от куда попало не с левых сайтов в идеале это конечно с моего сайта основа ремонта . рута мультик про ведунов больше ста них я практически в каждую уверен на сто процентов ну либо сайта стол точка ру
- : там конечно тоже порядовки себя надежным и я не уверен конечно что буду ложить именно те печи поскольку они как бы все запатентованы и без разрешения их автора я не имею права и вкладку вести
- : но в дальнейшем конечно попробую договориться тогда вы их тоже увидите а пока заходите на сайт и снова ремонта точка ру такие раздела tomcat готовые чертежи 30 печенье 7 и 10 10 кирпичных кухонных плит или 10 лучших печей-каминов также есть раздел
- : 10 кирпичных каминов но и другие разделы в общем думаю не заблудитесь при виде а вот мы сейчас видим что у нас соединяется второе-третье вертикальные каналы в 1 то есть происходит переход между ними по сути вот в этом на этих рядах
- : температуры на мой взгляд будет оптимальной и здесь целесообразно целесообразно сделать что-то наподобие карнизу чтобы была возможность для складирования и просушки предметов там но поскольку
- : письмо это позиционируем как наиболее простую и для новичков то конечно лучше с карнизом не связываются потому что там намного больше работаем в болгарке будет с отвесом опять же уровне мы просто расчетами поэтому если это ваша первая печь то
- : делайте всё как на этом видео не то что как на этом видео потому что это первое видео у нас просто он скуку отведет а во втором я это сделаю на раствор т.к. уже говорил но она будет на пол кирпича сулит то есть делайте либо если у вас недостаточно денег на материала то по этому видео инсты денег несколько больше
- : я думаю там порядка трех четырех тысяч разница будет между этой печью и следующий тогда делайте по следующему видео то печь будет более надежной поскольку футеровка топки она увеличивает длительность использование печи во первых на несколько лет это однозначно во вторых
- : вы сможете топить печь скажи мне один два часа как обычную керамическую 34 скажем но хотя так тоже ни к чему что неэффективной в общем выбор за вами если деньги есть выбирайте всегда печи с огнеупорным кирпичом ровно
- : также в дальнейшем хотелось бы не снять видео и обозначить его таким названием расскажем как битва многоканальных печей и колпакова потому что вопрос этот
- : многих интересуют ответственно от у него не все так на этом ряду мы видим что устанавливаются 2 думая задвижкой я также на заднюю часть вывел помните о том что желательно минимум одну думаю задвижку делать с просверленными отверстием
- : нему в один сантиметр чтобы когда заканчивается топка печи закрытия происходило не обои задвижек а именно той которой имеется отверстие то есть вы его закрываете почти до конца когда уже угли почти не осталось при этом это сквозное отверстие позволяет вам обезопасить себя от угарного газа
- : а в дальнейшем уже когда углей не будет вовсе вы закрываете 2 уже движку и спите спокойно но все вот с этого ряда уже начинаются кладкой и чьи какой то есть вкладка трубы как вы видите полкирпича но это примерно вот как она выглядит для
- : таких размеров задней стороны у нас располагаются домовые задвижки
Как правило, создается кирпичная печь, которая может использоваться не только для отопления, но и даже для готовки разных блюд.
Процесс создания печки является несложным и понятным, поскольку важно знать правильную последовательность всех действий, уделять им достаточно много внимания, а также должна быть заранее сформирована специальная порядовка, предполагающая правила и порядок укладки каждого кирпича в конструкции. Следуя ей, можно на самом деле построить качественную, безопасную для постоянного применения, и надежную печку.
Процесс создания конструкции
Первоначально важно знать, какие именно этапы должны быть выполнены, чтобы была получена печка, отвечающая всем требованиям и условиям. Реализуются следующие последовательные действия:
- Изначально важно определиться, какими параметрами будет обладать будущая печь. Для этого учитываются размеры помещений, которые должны обогреваться конструкцией. Дополнительно необходимо решить, будет ли она использоваться не только для обогрева, но и для приготовления пищи, в соответствии с чем определяется необходимость в монтаже тех или иных элементов. Размер печки и ее основные характеристики должны быть такими, чтобы она эффективно обогревала необходимые помещения в строении или все здание полностью.
- Выбор места расположения конструкции. Важно помнить, что любая печь является опасным элементом, в котором присутствует открытый огонь, поэтому она должна быть ограждена от различных материалов, которые являются легко воспламеняемыми.
- Установка фундамента для конструкции. Поскольку создается кирпичная печка, то она будет обладать достаточно большим весом, поэтому крайне важно, чтобы агрегат был установлен на специальном основании. Оно будет воспринимать на себя все нагрузки, которые после этого будут передаваться на фундамент всего строения.
- Непосредственная кладка конструкции. Данный процесс должен полностью соответствовать заранее созданной порядовке.
Она представляет собой последовательность укладки каждого кирпича в печке. Сама конструкция может быть совершенно разной. Может быть использование кладки 3 на 3, 3 на 4 или какие-либо другие варианты. Каждая разновидность должна создаваться тщательно и правильно, причем все виды обладают своими специфическими особенностями и нюансами. Поэтому создание порядовки является обязательным этапом, после реализации которого, начинается непосредственная работа по созданию печки. Следует помнить, что во время этого процесса должен применяться специальный кладочный раствор, а также часто возникает необходимость в половинках или четвертинках строительного материала, которые можно приобрести уже в готовом виде или сделать самостоятельно.
Читайте также: Как в деревянном доме установить буржуйку
Монтаж дымохода. Для вывода газов и продуктов горения используется специальная труба. Она может быть прямой или может иметь различные переходы и изгибы. Труба может быть сделана из разных материалов, причем нередко для этого используется кирпич. Вывод дымохода может производиться через стену помещения или через крышу.
Важно уделить много внимания его изоляции и формированию вентиляционных каналов. От этого зависит эффективность всего созданного оборудования в целом.
Особенности создания печки 3 на 3
Сегодня существует возможность формировать печи совершенно разных размеров и параметров. Поскольку в любом случае должна применяться в процессе порядовка, необходимо точно знать, какими особенностями и параметрами она должна обладать для выбранного варианта. Создать ее самостоятельно на самом деле достаточно сложно, поэтому нередко возникает необходимость обращаться с этим вопросом к специалисту. Однако если знать правильную последовательность всех этапов кладки, можно самостоятельно заняться данным вопросом.
Необходимо первоначально определиться, какими размерами будет обладать печка. Наиболее популярными конструкциями считаются те, которые создаются 3 на 3 кирпича. Однако при необходимости обогревать достаточно большое помещение, может быть выбрана схема 4 на 3, 4 на 5 или иные разновидности кладки.
Сама порядовка представляет собой специальную схему, в которой четко указывается, какова последовательность укладки каждого кирпича в конструкции. При использовании качественной и подходящей по всем параметрам порядовки будет получена качественная и безопасная отопительная конструкция. При этом заниматься данными работами может человек, у которого вовсе не имеется какого-либо опыта в создании конструкции 3 на 3 кирпича.
Также к положительным результатам использования качественной и правильной порядовки можно отнести оперативность выполнения всех работ и великолепную эффективность всех затраченных усилий. Как правило, созданием порядовки занимаются строители либо перед непосредственным формированием печи, либо уже в процессе. В специальном документе должно четко и понятно прописываться абсолютно любое действие, а также должны указываться, какие материалы используются в процессе работы.
Обычно порядовки являются понятными схемами, в которых имеются простые и логичные объяснения, поэтому пользоваться ими очень легко. Осуществлять строительство может каждый, независимо от опыта и умений.
Предварительные этапы формирования печки
Различные печи, в процессе создания которых используется разное количество кирпичей, создаются, в основном, по одному принципу. Здесь отличием может быть количество материала и особенности его расположения в ряду.
Чтобы отопительная печь была качественной и долговечной, а также безопасной и надежной, применяется подходящая для ее размеров и параметров схема. Каждый этап, указанный в порядовке, должен выполняться точно и правильно, поскольку иначе можно ожидать существенных ошибок в конструкции. В таком случае кладка должна быть полностью разобрана, чтобы осуществить нужные изменения.
Также важно помнить, что для получения идеального результата работы, в качестве которого выступает отопительная конструкция, необходимо пользоваться качественными материалами и нужными инструментами, которые должны быть в требуемом количестве подготовлены заранее.
Во время работы следует учитывать, будет ли оснащаться печка какими-либо дополнительными элементами и оборудованием, поскольку если они будут иметься, то для них должно быть выделено соответствующее место в порядовке. Грамотная кладка печки 3 на 4 или с другими параметрами, должна учитывать важность правильного формирования первого ряда элемента, поскольку от него зависит ровность и легкость остального процесса работы. Для постоянной проверки ровности и правильности работы важно пользоваться подходящим измерительным оборудованием – уровень или отвес.
Читайте также: Мангал из дисков автомобиля
Основные этапы создания конструкции 3 на 3
Общие параметры строительства являются одинаковыми, поэтому можно выделить следующие основные элементы и пункты порядовки:
- Первый ряд должен быть создан особенно точно и правильно, поскольку от него зависит общий результат всей проведенной работы. Если он будет сделан неправильно, то можно ожидать недолгого срока службы всей конструкции или низкой надежности отопительной системы. Количество кирпичей, которые будут использоваться в этом ряду, полностью зависит от заранее выбранного размера и особенностей печи.
- На первый ряд в нужном месте устанавливается дверца поддувала, причем она должна быть смонтирована грамотно и надежно. Важно, чтобы во время использования печки дверца закрывалась наглухо и герметично. Далее кладка в соответствии с порядовкой предполагает создание второго ряда конструкции, который полностью повторяет первый. При этом важно постоянно пользоваться уровнем и отвесом, особенно в углах сооружения, чтобы не допустить перекосов или иных ошибок.
- Третий ряд при создании должен формироваться при регулярном изучении тех данных, которые содержатся в порядовке. Не допускаются отклонения или нововведения, поскольку это может привести к плачевным результатам. Третий ряд должен учитывать поддувало, причем кирпичи, которые будут примыкать к нему, должны быть стесаны с обеих сторон. Также важно убедиться, чтобы высота полученного ряда была равна высоте используемой в будущем дверцы.
- Четвертый ряд из кирпича должен укладываться только с левой стороны печи. Первоначально нужно установить дверь, которая открывает зольник, причем этот элемент должен иметься в конструкции в обязательном порядке, поскольку без него нормального функционирования устройства не получится. Далее кладка ряда должна продолжаться по порядовке, при этом необходимо перекрыть поддувальную дверцу во время процесса. Далее в месте, которое располагается над зольником, нужно сформировать квадратное отверстие, сделать это можно с помощью складывания кирпичей.
- В пятом ряду кладки важно предусмотреть сужение специального отверстия, предназначенного для зольника. Все остальные этапы работы очень похожи на процесс создания четвертого ряда.
- Шестой ряд печи нужно создавать с применением огнеупорного кирпича. На схеме определить этот момент очень легко, поскольку в местах, где должен быть этот строительный материал, имеется соответствующая штриховка. Поэтому никаких проблем с неправильно выбранным кирпичом возникнуть не должно. В месте, где будет располагаться колосниковая решетка, важно скалывать кирпичи, поскольку в этом случае получится эффективная отопительная конструкция, в которую можно будет легко и без проблем укладывать на решетку используемое топливо при обогреве помещений. Опорой для самой решетки должен выступать пятый ряд печи.
- Между колосниковой решеткой и шестым рядом должен оставаться специальный зазор, размер которого должен быть равен примерно 12 мм. Он заполняется сыпучими материалами, в качестве которых обычно выступает песок. Зазор обеспечивает создание компенсации при расширении металлической решетки под действием высоких температур.
- Канал в печке, созданный ранее, должен перекрыться, что приводит к образованию трех новых каналов. На этом же этапе кладка предполагает установку топочной дверцы, для которой опорой выступает шестой ряд.
- Последующие два ряда – восьмой и девятый, создаются таким же образом, что и предыдущий. Высота девятого ряда должна быть равна высоте топочной дверцы. Кирпичи, закрывающие перегородку топочной, должны быть стесаны с обеих сторон. В этом случае газы будут легко переходить из топки в каналы.
- Десятый ряд должен создаваться из огнеупорного кирпича. Все элементы должны располагаться вертикально, причем именно здесь важно много внимания уделить измерению, поскольку необходимо добиться идеальной ровности ряда. На него может укладываться варочная панель, если предполагается создание такой печки, которая будет не только средством для обогрева, но и для приготовления пищи. Здесь же должна перекрываться топочная дверь, после чего остается лишь 2 канала с квадратным сечением.
Читайте также: Печное отопление в деревянном доме
Как только все этапы кладки конструкции будут полностью выполнены, можно приступать к последующим этапам формирования конечной конструкции. Следует отметить, что если в процессе работы невозможно использовать огнеупорный кирпич, то его можно заменить обычным строительным материалом. Однако в таком случае он не будет обладать высокими и нужными параметрами для качественной и оптимальной отопительной конструкции.Таким образом, чтобы сделать своими силами долговечную и надежную печку, нужно использовать правильную и грамотно составленную порядовку, которая является залогом формирования идеальной конструкции. При этом именно с ее помощью можно без особых навыков и умений справиться со всеми этапами строительства печи.
