После покупки и установки нового газового агрегата у неопытных пользователей может возникнуть вопрос, как зажечь газовый котел. Следует учесть, что первый пуск должен производить только специалист газовой службы. Он также может дать некоторые рекомендации по включению и последующей эксплуатации агрегата.

Предварительные работы

Перед тем как зажечь газовый котел необходимо проверить его на наличие утечек – выполнить опрессовку. Сделать это можно двумя способами: наполнением системы водой или с помощью воздушного компрессора. Процесс состоит из следующих этапов:

• открывают кран, который отвечает за наполнение системы теплоносителем;
• медленно наполняют радиаторы водой, пока давление в системе не достигнет показателя давления в 2 атмосферы;
• закрывают кран и ожидают около часа;
• если давление осталось на том же уровне, значит все нормально; если показатель на манометре снизился, есть утечка – нужно найти ее и устранить.

Проверка системы отопления воздухом целесообразна в том случае, если Вы в ближайшее время не собираетесь пользоваться ею. Это избавит от необходимости спускать воду из системы. Если же после опрессовки планируется запустить газовый котел в работу, лучше сразу заполнить радиаторы теплоносителем.

Обратите внимание! Проверку герметичности отопительной системы можно проводить только, если температура в помещении выше нуля.

Перед тем как зажечь старый газовый котел, которым давно не пользовались, следует тщательно промыть его теплообменники, прочистить горелочное устройство, а также протереть корпус.

Промывку системы отопления проводят при помощи нагнетания воды под давлением. Промыть желательно не только старую, но и новую отопительную систему, так как в процессе монтажа внутрь радиаторов нередко попадает мусор.

Узнайте здесь, как уменьшить расход газа в газовом котле?

Почему не зажигается газовый котел?

Газовый котел не набирает температуру – причины и методы их устранения

Процесс розжига газового котла

Когда подготовительные мероприятия окончены, переходят к запуску газового агрегата. Манипуляции по зажиганию газового котла зависят от того, какой тип розжига на нем установлен: пьезо или автоматический.

Большинство современных газовых котлов, например, таких как Beretta, Ferroli, Bosch, оснащены автоматическим розжигом, и легко зажигаются нажатием одной кнопки «Пуск». Перед этим не стоит забывать о включении агрегата в электросеть и открытии газового вентиля. Регулировка температуры обычно происходит с помощью кнопок «+» и «-». Не всегда агрегат включается мгновенно, бывает, что необходимо подождать несколько секунд, чтобы он зажегся.

Пьезорозжиг осуществить немного сложнее: понадобится нажать на регулятор пламени и держать его некоторое время, а затем активировать кнопку пьезо. Таким способом зажигаются многие агрегаты отечественного производства: ЖМЗ, Лемакс, АОГВ и т.д.

Если газовый котел управляется с помощью пульта дистанционного управления, то на нем всегда есть кнопка «Пуск», при нажатии которой произойдет розжиг агрегата.

Обратите внимание! Нельзя зажигать газовый котел, если Вы чувствуете в помещении запах газа.

Особенности розжига разных моделей газовых котлов

Разные модели имеют свои особенности розжига. Например, перед тем как зажечь газовый котел атон или данко, следует выставить регулятор на пиктограмму с изображением звездочки и удерживать его так в течение 5-10 сек. После этого нужно нажать кнопку, находящуюся рядом.

Как зажечь газовый котел АОГВ? У выключенного котла ручка управления находится в положении «точка». Для розжига ее переводят в режим «искра» и удерживают в нажатом до упора положении. Одновременно активируют кнопку пьезорозжига, пока не произойдет зажигание горелки. При необходимости на пьезо нажимают несколько раз. После появления пламени в горелке ручку удерживают еще около 10 секунд, пока не прогреется термопара.

Еще вариант — как зажечь газовый котел Лемакс. Он имеет основную и пилотную горелку. Изначально ручка стоит в положении «точка». Чтобы зажечь котел, рукоятку поворачивают в положение «искра» и удерживают 10-60 сек. Одновременно нажимают кнопку пьезорозжига до появления огня в пилотной горелке. Если после отпускания ручки пламя погаснет, следует повторить манипуляции заново, но при этом дольше удерживать рукоятку. Чтобы сразу включить основную горелку котла Лемакс, необходимо повернуть ручку до положения 1.

Неполадки при розжиге газового котла

В некоторых случаях при осуществлении розжига работа газового котла блокируется. Разблокировать устройство можно нажатием кнопки «Перезапуск».

Часто причиной блокировки становится чрезмерное скопление воздушных масс в отопительной системе. В этом случае необходимо убрать излишки воздуха из радиаторов. Для этого в верхнем штуцере каждого из них устанавливают кран Маевского или автоматический клапан. В первом случае необходимо будет подставить таз под кран и открыть его – воздух с шипением вместе с небольшим количеством теплоносителя выйдет из батареи. Проведение аналогичных манипуляций с каждым радиатором позволит выпустить лишний воздух из всей системы. Во втором случае автоматика сама выпустит излишки кислорода.

Обратите внимание! Выход воздушных масс сопровождается падением давления в системе.

Иногда зажигание газового котла блокируется из-за неполадок циркуляционного насоса – на экран выводится соответствующая ошибка. Иногда в нем скапливается воздух, в результате чего лопасти свободно не прокручиваются и заклинивают. Тогда нужно провернуть их вручную. Для этого снимают крышку газового котла, находят центральный болт и откручивают его, затем проворачивают вал в указанном стрелкой направлении. Над насосом должен быть воздухоотводчик. Его крышку тянут вверх и дают воздуху выйти.

Розжиг может блокироваться из-за того, что газ в достаточном количестве не подается на горелку. В этом случае проверяют, открыт ли газовый кран, не забился ли чем-нибудь газовод, есть ли газ в магистрали.

После первого запуска некоторое время система отопления может издавать булькающие звуки. Их производят пузырьки воздуха, так как невозможно сразу же избавиться от всего лишнего кислорода. Это не является неисправностью, постепенно воздух выйдет из системы, и звуки исчезнут. Дальнейшая эксплуатация газового котла описана в прилагаемой инструкции.

Поделиться:RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

Из данной статьи вы узнаете, какие проблемы могут возникать вВ автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, аВ главное, разберёмся, какие действия необходимо предпринять для диагностики иВ устранения данной неисправности.

Материалы из сети:

Читайте также

Чем утеплить межпанельные швыВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответахВыгодное электрическое отопление тепловым насосом Electrolux VikingНовинка от Royal Thermo — панельные радиаторы из сталиЗамена радиаторов отопления вВ квартире

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 306.60В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 707.75В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric	1В 842.80В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	3В 838.20В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 052В рубКупить
	Софтстартер PSR9-600-70 4кВт 400В (100-240В AC) | код. 1SFA896105R7000 | ABB	8В 182.90В рубКупить
	Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) | код. 1SFA896106R1100 | ABB	10В 608В рубКупить

Котлы, функционирующие на природном газе, довольно часто используются для обогрева частных домов и дач. В эксплуатации таких приборов нет особых сложностей. Важно лишь правильно провести первый запуск отопительной системы и зажечь газовый котёл. Лучше всего доверить эту процедуру квалифицированному специалисту.

1 Виды газовых котлов</span></h2>

Многие владельцы частных домов выбирают для отопления газовые котлы. Объясняется такой выбор экономической выгодой использования природного топлива, возможностью с помощью одного прибора обогреть большой дом. Газовый котёл не требует постоянного поддерживания процесса горения путём добавления топлива, в процессе его эксплуатации не образуется сажа и копоть. Существуют разные типы котлов:

• Настенные. Имеют компактные размеры и небольшой вес, благодаря чему могут быть установлены в небольшом помещении (кухне, кладовой). Отопительная система, функционирующая за счёт настенного прибора, не нуждается в дополнительной установке насоса, расширительного бака и бойлера, поэтому её монтаж несложен.
• Напольные. Характеризуются большей мощностью, чем настенные, поэтому оптимально подходят для отопления больших площадей. Оснащаются чугунными или стальными теплообменниками, имеющими долгий срок эксплуатации и устойчивыми к коррозии и механическим ударам. Напольные установки могут комплектоваться как атмосферными, так и надувными горелками. Второй вариант позволяет использовать в качестве сырья жидкое топливо.

Также газовые обогреватели делятся на одноконтурные и двухконтурные. Система с двумя контурами не только обогревает помещение, но и дополнительно обеспечивает горячее водоснабжение. Одноконтурные такой дополнительной функции не имеют, чтобы в доме была горячая вода, систему потребуется укомплектовать бойлером.

‘ >Напольный газовый котел. Данко. Продолжение.

Каждый отопительный котёл имеет камеру сгорания. В зависимости от конструкции она бывает:

• Открытой. Работает за счёт естественной тяги, поэтому подходит только для помещений с вертикальным дымоходом. Нуждается в эффективной вентиляции, обеспечивающей достаточный приток кислорода и исключающей попадание продуктов сгорания внутрь комнаты.
• Закрытой. Использует в работе принудительную тягу. Наличие электровентилятора и коаксильного дымохода позволяет удалять из камеры продукты сгорания. Закрытой камерой оснащаются все газовые приборы настенного типа.

Независимо от разновидности газовой установки, она является частью единой системы отопления, в которую также входят трубы, радиаторы, насос, расширительный бак и фильтры. Перед тем как разжечь газовый котёл, необходимо убедиться в надёжном соединении элементов.

РекомендуемПочему тухнет и отключается газовый котел: основные причины

2 Заполнение системы и удаление пробок</span></h2>

После установки и отлаживания газового оборудования сразу включать его нельзя. Прежде чем включить котёл газовый, систему требуется заполнить водой. Чтобы это сделать, потребуется:

1. 1. Открыть кран, располагающийся в нижней части котла рядом с патрубком для подключения холодной воды.
2. 2. Дождаться, пока система заполнится водой. Происходит это медленно и требует определённого количества времени. В процессе необходимо контролировать уровень давления. Для этого нужно воспользоваться манометром.
3. 3. По достижении отметки 1,5−2 атм закрыть кран.

‘ >Урок 4 — Как почистить котел от сажи.

Во время наполнения внутри системы могут образовываться воздушные пробки. Чтобы не допустить их возникновения, процедуру следует проводить при положительной температуре. В холодное время года помещение, где располагается котёл, требуется предварительно прогреть.

Даже если все условия по предотвращению пробок были соблюдены, обязательно нужно удалить воздух из системы, используя специально предусмотренные для этой цели воздухоотводчики, находящиеся в верхнем штуцере радиаторов. В зависимости от конструкции батарей это могут быть краны Маевского либо автоматические клапаны.

Чтобы выпустить воздух через кран, потребуется открутить его при помощи монтажного ключа, предварительно подставив под него ёмкость для воды. Воздух вперемежку с водой начнёт выходить из радиатора. Спустя около 5−7 минут, когда из крана польётся ровная струйка воды, его следует закрыть.

Аналогичную процедуру надо проделать со всеми радиаторами, подключёнными к системе отопления. Затем делаются повторные замеры давления и открывается водопроводный кран. Показатели манометра могут немного превышать среднее значение, но не должны достигать максимума. Иначе, когда вода начнёт греться после включения котла, давление станет предельно высоким и отопительная система выйдет из строя. При наличии автоматических клапанов особых усилий прилагать не придётся. Нужно лишь подождать некоторое время, пока воздух выйдет из магистрали.

‘ >Тухнет котел «ДАНКО».Ремонтируем своими руками.РекомендуемКакой лучше настенный газовый котёл отопления: описание агрегатов

3 Опрессовка и промывание</span></h2>

Ещё один подготовительный этап — опрессовку — не все специалисты по монтажу газового оборудования считают обязательным. Однако путём опрессовывания определяется надёжность оборудования, улучшается качество его работы.

Опрессовка проводится с помощью нагнетательного насоса, толкающего воду или сжатый воздух по магистрали. В ходе опрессовывания проверяется прочность соединений и обнаруживаются утечки. Об их наличии свидетельствуют низкие показания манометра. При выявлении дефектов их необходимо устранить и повторить опрессовку.

В отличие от опрессовки, промывание является обязательной процедурой, которую нужно осуществить прежде чем зажечь котёл. Она проводится в два этапа:

• Черновая промывка. Под давлением через открытые краны в радиаторах выводятся лёгкие частицы и взвеси.
• Чистовая промывка. Является контрольной и осуществляется с помощью нагнетательного насоса.

В процессе промывания часто засоряются установленные перед газовым котлом фильтры. Их можно почистить и установить заново или поменять на новые. Перед заменой требуется перекрыть отсекающий вентиль.

РекомендуемОдноконтурный и двухконтурный парапетный газовый котёл

4 Запуск прибора</span></h2>

Когда все подготовительные этапы будут закончены, можно переходить к запуску газового оборудования. Последовательность действий зависит от разновидности котла. Навесные аппараты типа Celtic, Protherm, Beretta, Ferroli, Bosch нужно подключить к сети и открутить газовый вентиль. После этого нажать клавишу «Пуск», используя кнопки «+» и «-«, установить желаемую температуру.

Эти модели имеют режим горячего водоснабжения. При переключении на него автоматически зажжётся электронная горелка. Для пьеророзжига потребуется нажать на регулятор пламени и удерживать его несколько секунд, затем активировать кнопку пьезы. Иногда розжиг может блокироваться из-за наличия воздуха в системе. Для разблокировки достаточно нажать клавишу «Перезапуск». Включение парапетных моделей типа ATON происходит по такой же схеме. Если в комплекте имеется дистанционный пульт, поджечь котёл можно с его помощью.

Алгоритм запуска напольных приборов будет несколько иным. Перед тем как зажечь напольный газовый котёл типа Baxi, Siberia, Buderus, Лемакс, Конорд, нужно проветрить помещение, проверить наличие тяги и положение селектора управления и температуры. Он должен находиться в режиме «Выкл». Затем открыть газовый вентиль, переключить селектор в режим пьеророзжига и прижать его на 5 секунд. Одновременно с этим нажать кнопку пьезы. После того как зажжётся горелка, можно отрегулировать температурный режим.

‘ >Котел Навьен, инструктаж.

Газовые отопительные установки нельзя отключать на долгое время, особенно в холодное время года. Действие низких температур спровоцирует замерзание системы отопления и выход из строя её составляющих (труб, радиаторов, котла). В случае если планируется длительное неиспользование газовой установки, не рекомендуется выключать её, а установить минимальные показатели температуры. Таким образом при минимальном расходе топлива удастся избежать размораживания отопительного контура.

Даже если во время отсутствия жильцов подача газа из трубопровода прекратится, серьёзных проблем не возникнет. Датчики контроля, которыми оснащаются современные газовые обогреватели, заблокируют их работу, предотвратив возможные проблемы.

5 Правила эксплуатации</span></h2>

Первый запуск газового котла лучше всего доверить специалистам, осуществляющим его монтаж. Они грамотно проведут все подготовительные работы по заполнению отопительного контура водой, его опрессовке и промывке, а также сделают отметку в технической документации об успешном включении прибора. Самостоятельно запускать оборудование не запрещается, но в этом случае его владельцы теряют право на гарантийное обслуживание.

После первого включения нужно соблюдать правила эксплуатации отопительного прибора. Согласно им:

1. 1. Запрещается самостоятельно разбирать его.
2. 2. Нельзя класть на него посторонние предметы.
3. 3. Необходимо отслеживать уровень теплоносителя и регулярно доливать его в магистраль.

В случае возникновения запаха газа, дыма или гари следует выключить котёл, перекрыть основной кран подачи газа и вызвать специалистов газовой службы. Для отключения прибора потребуется:

1. 1. Закрыть основной газовый кран.
2. 2. Отключить электропитание прибора.
3. 3. Перекрыть краны, подающие воду в отопительный контур. Зимой рекомендуется полностью слить воду из системы, чтобы исключить её замерзание.

Мытьё котла также рекомендуется проводить только в отключённом состоянии. Для этого стоит выбирать мягкие моющие средства или раствор мыла. Удалять загрязнения с помощью агрессивных химических составов, инсектицидов и токсичных веществ запрещается.

‘ >Газовый котёл для отопления частного дома, простой, дешёвый и экономныйФото

Бытовые котлы отопления, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователя. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. Наша задача – разъяснить, как работает автоматика для газового котла и какие виды устройств применяются в современных водогрейных установках.

Автоматические блоки напольных котлов

Подавляющее большинство напольных газовых котлов оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:

1. Затухание пламени основной горелки вследствие задувания либо по другим причинам.
2. Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
3. Падение давления природного газа в основной магистрали ниже критического уровня.

Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.

В различных моделях газовых напольных котлов от разных производителей применяется энергонезависимая автоматика следующих видов (марок):

• итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
• польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
• американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
• отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».

Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.

Газовые клапаны бренда SIT Group

Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями — поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.

Точные названия трех используемых моделей выглядят так:

• 630 SIT;
• 710 MiniSIT;
• 820 NOVA.

Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.

Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:

1. При повороте рукоятки в положение «розжиг» и нажатии сверху вы принудительно открываете электромагнитный клапан, пропускающий газ к пилотной горелке (запальнику). Щелкаете кнопкой пьезоэлемента, вырабатывающего искру, которая поджигает фитиль.
2. Удерживая основную рукоятку 30 секунд, вы позволяете термопаре прогреться пламенем запальника. Термобаллон вырабатывает напряжение (ЭДС) 20—50 милливольт, фиксирующее электромагнит в открытом состоянии. Теперь ручку можно отпустить.
3. Выставляете главную рукоятку в нужную позицию и таким образом подаете газ на основную горелку. Последняя разжигается и начинает греть теплообменник с водой системы отопления, как показано на схеме.
4. При достижении водой определенной температуры срабатывает капиллярный датчик, постепенно закрывающий второй клапан — термостатический. Подача горючего к горелочному устройству останавливается, пока датчик не остынет и клапанная тарелка не откроет путь газу. Запальник продолжает гореть в дежурном режиме.

Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.

За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:

1. Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
2. Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
3. В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90—95 °С.

Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла пользователем блокируется на 1 минуту, раньше подача топлива не возобновится. Работа системы наглядно отражена в учебном видео:

Отличия моделей 710 MiniSIT и 820 NOVA

По принципу работы указанные блоки не отличаются от предшественника – 630-й серии. Изменения автоматики 710 MiniSIT – чисто конструктивные:

• 2 кнопки «Старт» и «Стоп» вынесены отдельно вместе с электромагнитным клапаном;
• главная рукоятка только вращает шток термостата и регулирует температуру теплоносителя;
• блок розжига с кнопкой пьезовоспламенителя встроен в корпус изделия;
• в базовую комплектацию прибора включен температурный датчик сильфонного типа с капиллярной трубкой;
• добавлен стабилизатор давления газа.

Для справки. В первых версиях 710-го семейства искровой воспламенитель не предусматривался.

В последнюю линейку изделий 820 NOVA внесены изменения, направленные на повышение стабильности работы, надежности и пропускной способности. Мы хотим выделить 2 усовершенствования, важных с точки зрения пользователей:

1. Изделие оборудовано разъемом для подключения комнатного термостата и погодозависимой автоматики. Теперь отопительный агрегат способен поддерживать температуру воздуха в квартире.


2. Появилась модификация с собственным источником питания – термогенератором, монтируемым на планке рядом с пилотной горелкой, как изображено на схеме. Принцип действия схож с термопарой, но величина вырабатываемой ЭДС гораздо больше.

В данном разделе есть смысл упомянуть об автоматических газовых клапанах Honeywell, работающих по аналогичной схеме. Их основное отличие – повышенная пропускная способность, позволяющая задействовать блоки в котлах большой мощности (30—70 кВт).

Польская автоматика «Каре»

Установку польских систем безопасности на газовые котлы практикуют немногие производители. Причина банальна: по надежности продукт проигрывает изделиям из Италии, США и Германии, но по цене дороже отечественной котловой автоматики.

Мы назвали продукт «системой», потому что он состоит из нескольких блоков, хотя общий принцип действия остается неизменным:

• газовый фильтр;
• клапан – регулятор давления газа;
• отдельно стоит термостат с регулирующей рукояткой;
• мембранный термостатический клапан;
• кнопка пьезоэлектрического воспламенителя.

Между собой узлы и датчики соединены капиллярными трубками. По сути, это тот же прибор SIT либо Honeywell, только разбитый на отдельные части. В этом плюс: детали менять удобнее и дешевле.

Изделия отечественных фирм

Как вы понимаете, автоматике котла, сделанная на постсоветском пространстве, не содержит каких-либо революционных решений и технологических прорывов. Для реализации трех функций безопасности использованы те же принципы – включение электромагнита напряжением (ЭДС) термопары, мембранный газовый клапан и датчик тяги, разрывающий цепь.

Подробно рассказывать о конструкции блоков от брендов САБК, «Орион» и ЖМЗ (Жуковский завод) не имеет смысла. Перечисленные изделия отличаются простейшим устройством, невысокой стоимостью и низкой надежностью. Термопары прогорают чуть ли не ежегодно, а термостат слишком резко отключает и запускает горелку, отчего возникает громкий хлопок, иногда смахивающий на микровзрыв.

Приборы нормально работают в первые годы эксплуатации, дальше за ними нужно следить и своевременно обслуживать, благо, запчасти имеются в продаже и стоят недорого. Пример устранения типичной неисправности автоматики ЖМЗ смотрите на видео:

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Важный момент. Невзирая на множество «наворотов», внедренных в конструкцию мини-котельных, функциями безопасности по-прежнему ведает механика. Три типа аварийных ситуаций, перечисленных выше, будут отрабатываться аппаратурой независимо от наличия напряжения в электросети.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

Примечание. В турбированных котлах с закрытой камерой сгорания контроллер вдобавок запускает и отключает вентилятор.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Заключение

Многие домовладельцы самостоятельно занимаются обслуживанием своих отопительных агрегатов. Отсюда возникает интерес к работе автоматики газовых котлов различных типов. Мы осветили данный вопрос, но не советуем самостоятельно ремонтировать клапаны безопасности, если вы не разбираетесь в теме. Максимум, что можно сделать, — прочистить сетчатый фильтр, заменить негодную мембрану либо электромагнит. Настройку пламени горелки или запальника лучше доверить мастеру–газовщику.

Примечание. В статье использованы материалы производителя котлов «Лемакс», размещенные на официальном ресурсе.

Тухнет газовый котел не без причины. Если возникла такая проблема, нужно найти неисправность и устранить ее. Часто погасание пламени происходит просто от задувания ветра в дымоход, падения давления в газовой магистрали или засорения жиклеров горелки. Если причиной стал выход из строя автоматики, потребуется серьезный ремонт.

Содержание

Особенности разжигания газовых котлов отопления

Каждый отопительный прибор оснащен автоматикой. От ее конструкции и особенностей зависит процедура розжига. Современные котлы оснащены пьезорозжигом или автоматическим пуском. В селах редко, но еще встречаются старые котлы КСТ, которые способны работать на твердом топливе и газе. При переоборудовании отопительные приборы оснащали примитивной автоматикой, где розжиг запальника осуществляется спичками.

</p>

Независимо от модели котла и его автоматики, перед розжигом проводят подготовительные мероприятия:

1. Перед первым запуском после летнего сезона все узлы подводящей газовой магистрали, автоматику проверяют на отсутствие утечки газа. Сделать это легко мыльной водой. Если на резьбе или соединении травит газ, появятся мыльные пузыри.
2. Не лишним проверить саму систему отопления на отсутствие течи. Убеждаются в достаточном количестве теплоносителя. Для этого в закрытой системе давление проверяют на манометре. Если отопление самотечное, удостоверяются в заполнении расширительного бака водой.
3. После ремонта в доме образуется много пыли. С помощью тяги она частично попадает в топку котла, оседает на горелках. Аналогичная ситуация наблюдается, если отопительный прибор на даче долго простоял без работы. Перед розжигом все горелочные узлы пытаются очистить пылесосом или другими приспособлениями.
4. Непосредственно перед началом розжига проверяют наличие тяги. Сделать это легко полоской бумаги. Если ее затягивает внутрь топки, то тяга есть.

После подготовительных мероприятий переходят к самому процессу розжига котла.

</p>Важно! При первом использовании нового газового котла надо тщательно ознакомиться с инструкцией от производителя.

Процесс розжига начинают с открытия крана подачи газа на котел от основной магистрали. Если отопление оснащено циркуляционным насосом, обязательно его запускают в работу. Дальнейшие действия зависят от особенности автоматики:

1. Старые КСТ с древней автоматикой зажигают вручную. Сначала в окошко вводят горящую спичку или лучину, подают регулятором газ. После розжига запальника дают пару минут ему прогреться. Рычажок регулятора переводят в следующее положение. Происходит розжиг основных горелок.
2. Современные бюджетные котлы запускают тоже вручную, но с помощью пьезоэлемента. Одной рукой нажимают регулятор пламени. Продолжая его удерживать, второй рукой надавливают кнопку пьезоэлемента. С каждым действием происходит щелчок, и возле запальника на электродах образуется искра. Действие продолжают, пока появится пламя. Регулятор после загорания запальника удерживают еще около 30 секунд, чтобы нагрелась термопара. Теперь его можно отпустить и провернуть для зажигания основной горелки.
3. Дорогостоящие газовые котлы оснащены электронным пуском. Существуют даже модели, которыми управляют с дистанционного пульта. Розжиг таких приборов осуществляют одним нажатием кнопки «Пуск». Дальше автоматика все сделает сама. Важно только не забыть подключить агрегат к электросети.

</p>

Каждая газовая автоматика имеет свои особенности. На регуляторах нанесены обозначения в виде цифр, звездочек, кружочков. Они обозначают разные положения, при которых подается искра, происходит розжиг горелки, выставляется температурный режим. Все нюансы определенной модели описаны в инструкции производителем. Ее нужно изучить до того, как приступить к розжигу.

Причины, почему тухнет газовый котел

Существует множество причин угасания пламени в топке. Для каждого типа котла они свои. Связано это с тем, что отопительные газовые приборы разных моделей отличаются принципом работы.

Атмосферные котлы

Самыми простыми по функциональности считаются атмосферные котлы. Горение в топке поддерживается за счет естественного воздухообмена – тяги. Если она пропадает, горелка в газовом котле тухнет, а вместе с ней и запальник. Другими причинами погасания пламени могут быть неполадки с автоматикой.

Засорение рабочих узлов

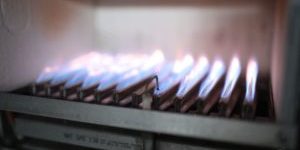

Подача газа на запальник и горелки происходит через жиклеры форсунок. Их еще называют соплами. Газовые горелки на входе имеют фильтр из мелкоячеистой сетки. Если эти элементы загрязнены, запальник при пуске не зажжется или горелки будут часто тухнуть.

</p>

Простой засор из пыли выдувают пылесосом, феном или компрессором. Если горелки продолжают тухнуть, их придется извлекать и чистить от гари. Когда запальник вообще не разжигается, вероятно, закипел жиклер. Форсунку извлекают, аккуратно очищают от гари. Жиклер должен после очистки свободно входить в свое гнездо.

Внимание! Увеличивать размер отверстия жиклера запрещено.

Выход из строя термопары и другие проблемы электроцепи

За контролем пламени в топке газового котла следит термопара. Узел подключен к электроцепи, где имеется электромагнит, соединительные контакты. Если один из узлов выходит из строя, газовый котел АОГВ тухнет при розжиге.

</p>

При выходе из строя термопары, на электромагнитный клапан поступает сигнал об отсутствии пламени. Узел перекрывает подачу газа. То же самое происходит при выходе из строя электромагнитного клапана. Даже при рабочей термопаре узел не пропустит газ. Если поломка произошла в работающем котле, он сразу тухнет. Когда термопара или клапан вообще нерабочий, разжечь отопительный прибор не получится.

Аналогичная ситуация касается контактов. Со временем они окисляются. Проблему легко вычислить, когда тухнет газ в котле часто и без видимой на то причины. Через окислившиеся контакты плохо проходит ток. Цепь периодически разрывается, электромагнитный клапан перекрывает подачу газа, и котел тухнет.

Неисправность каждого узла можно найти прозвонкой мультиметром. Окислившиеся контакты зачищают. Термопара и электромагнитный клапан ремонту не подлежит. Их только меняют.

Важно! За неисправность термопары часто принимают ее неправильную регулировку. Чувствительный элемент узла должен постоянно располагаться в области горения запальника. Если пламя на него не попадает, котел тухнет.

Проблема тяги

Чаще всего атмосферные котлы тухнут из-за проблемы тяги. Полное ее отсутствие свидетельствует о засорении сажей топки или дымоходного канала. Выход здесь только один, приступить к тщательной чистке.

</p>

Существует такое понятие, как обратная тяга. При ее появлении газовый котел мгновенно тухнет. В помещении ощущается сильный запах угарного газа. Обратная тяга, это когда движения воздуха происходит не традиционно из топки через дымоход на улицу, а в обратном направлении.

Если котел тухнет без причины, тягу проверяют в первую очередь. Подачу газа из магистрали перекрывают краном. К смотровому окошку подносят горящую спичку. Если пламя затягивает внутрь топки, с тягой все в порядке. Газовый прибор тухнет по другой причине. При отсутствии тяги пламя ровно будет гореть возле окошка без колебаний. Если пламя отклоняется от смотрового окошка в сторону помещения, то это явный признак возникновения обратной тяги, из-за которой тухнет горелка котла.

Совет! Наличие тяги можно проверить тонкой полоской бумаги.

</p>

Обратная тяга возникает от задувания ветра в дымоход. Угарный газ возвращается по трубе в топку котла, происходит загазованность, и горелка тухнет. Проблему решают удлинением или укорачиванием дымохода, установкой оголовка, защищающего от ветра и осадков.

Недостаток кислорода

Горение поддерживается за счет кислорода. Если его внутри топки не хватает, у газового котла фитиль горит, а горелка тухнет во время работы.

</p>

Нехватка кислорода происходит по нескольким причинам:

• комната с газовым прибором герметично закрыта дверьми, установлены стеклопакеты, не пропускающие воздух;
• ошибки планировки котельной;
• рядом с котлом стоит газовая плита с работающей мощной вытяжкой;
• неправильное обустройство принудительной вентиляции в доме.

Восстановить доступ кислорода легко простым открыванием форточки или двери. В котельной обустраивают на нижней части стены специальное окошко для притока воздуха.

Падение давления газа

Каждый газовый прибор рассчитан на определенное давление газа. Если параметр в магистрали не соответствует требуемым нормам, горелка тухнет.

</p>

Снижение давления происходит обычно с началом отопительного сезона, когда массово идет потребление газа. Со временем службы восстанавливают параметр методом регулировки. Если снижение давления произошло из-за утечки газа на узлах котла, его немедленно выключают и вызывают специалистов, не дожидаясь, когда котел начнет тухнуть.

Турбированные котлы

Особенностью турбированных газовых приборов является наличие закрытой камеры сгорания. Принудительную тягу обеспечивает вентилятор. Причины, по которым тухнет котел газовый напольный или настенный те же, что и у атмосферных аналогов, но внимание нужно уделить еще двум моментам.

Обледенение выхода дымохода

Во время работы газового прибора в коаксиальном дымоходе из-за разницы температур образуется конденсат. Зимой при сильных морозах он превращается в ледяные наросты. Та же самая ситуация происходит, когда для защиты от осадков дымоход газового прибора обустраивают из коаксиальной трубы или оголовка карнизного типа. Лед закрывает каналы, пропадает тяга, горелка отопительного прибора тухнет.

</p>

Проблема решается путем утепления участка дымохода, выступающего за пределы здания. Ледяной нарост оттаивают феном, строительной горелкой или горячей водой. Оббивать лед нежелательно. Можно повредить трубу.

Выход из строя турбины

Преимуществом турбинированных приборов является наличие постоянной тяги, которую обеспечивает турбонадув. За отвод продуктов сгорания отвечает вытяжной вентилятор. При выходе из строя узла, тяга пропадает. Горелка вместе с запальником мгновенно тухнет.

</p>

Работающую турбину слышно по равномерному гулу. Изменение звука или полная тишина свидетельствует о неполадках. Для ремонта узла вызывают специалистов или производят его замену.

Двухконтурные котлы

Особенность двухконтурных газовых приборов является наличие дополнительного контура, встроенного в основной теплообменник. Он служит для обеспечения горячего водоснабжения одной водоразборной точки.

Котлы способны тухнуть от всех вышеперечисленных причин, а также при срабатывании защиты от перегрева воды. Вторая проблема происходит в двух случаях:

• смешались холодные и горячие потоки воды;
• износилась мембрана редуктора.

Со второй проблемой все ясно. Мембрану надо заменить. Что касается смешивания потоков, то производитель в инструкции уведомляет, что нельзя одновременно открывать краны холодной и горячей воды. Если холодный поток по расходу больше, горячая вода остается в теплообменнике. Чтобы его не разорвало давлением, защитная система перекрывает газ, горелка тухнет.

Энергозависимые электронные котлы

Современные энергозависимые котлы напичканы электроникой. Блоки чувствительны к скачкам напряжения, неправильному подключению фазы и ноля. Газовый прибор тухнет, если в системе вышел из строя хотя бы один узел.

</p>

Тухнуть горелка способна по причине неправильной тяги, износа электрода ионизации, остановки циркуляционного насоса. Все неисправности фиксируют датчики, передают информацию в электронный блок, который в свою очередь выводит код ошибки на дисплей. Большинство поломок способны устранить только специалисты.

Что делать, если газовый котел тухнет

При погасании пламени не стоит паниковать. Первым делом краном на входе перекрывают подачу газа из магистрали. Помещение проветривают, так как запах угара или чистого газа не всегда ощущается на запах.

Следующим этапом пытаются установить причину. Проблему тяги решают самостоятельно. Осматривают дымоход. При необходимости очищают его от сажи, наледи.

</p>

Если прибор тухнет из-за мелких неисправностей, их можно самостоятельно устранить. Для замены термопары нужно извлечь узел запальника из котла, открутить ключом накидные гайки.

</p>

Самостоятельно можно отремонтировать даже энергозависимый газовый прибор. Если он не включается, возможно, от скачка напряжения перегрели предохранители. Надо добраться до основного блока и заменить вышедшие из строя элементы.

Все остальные неисправности сложных узлов, газового оборудования доверяют специалистам. Допущенные ошибки приведут не только к более серьезным поломкам, но и опасны для жизни, так как газ взрывоопасен.

На видео рассказывают, почему не разжигается или тухнет запальник на газовом котле:

Советы профессионалов

Чтобы необоснованно горелка или фитиль не тух, за газовым оборудованием нужен уход. Специалисты советуют периодически выполнять профилактический осмотр, обмыливать узлы для поиска утечки газа. Дымоходы и топку оптимально чистить раз в полгода.

</p>

При поломке прибора, стоящего на гарантии, самостоятельных работ нельзя проводить. Оптимально обратиться в сервисную службу. То же самое касается электронных котлов. Сложную автоматику без специальных приборов и инструментов, а также опыта починить не удастся.

Заключение

Тухнет газовый котел без особой причины чаще всего в плохую ветреную погоду. Однако и в этой ситуации иногда виноват сам хозяин, если неправильно обустроил дымоход. Исправлять ошибки нужно еще летом, чтобы с началом отопительного сезона не заниматься поиском причин.

Используемые источники:

• http://oteple.com/osobennosti-rozzhiga-raznyx-modelej-gazovyx-kotlov/
• https://www.rmnt.ru/story/heating/avtomatika-dlja-gazovyx-kotlov-ustranenie-problem-srozzhigom-zapalnika.737158/
• https://oventilyacii.ru/otoplenie/sposob-zazhech-gazovyj-kotyol.html
• https://otivent.com/avtomatika-dlja-gazovogo-kotla-otoplenija
• https://vdome.club/bez-rubriki/pochemu-gasnet-gazovyy-kotel-v-chastnom-dome-i-chto-delat.html
