Получение водорода электролизом воды — технология и оборудование

Электролиз широко используется в производственной сфере, например, для получения алюминия (аппараты с обожженными анодами РА-300, РА-400, РА-550 и т.д.) или хлора (промышленные установки Asahi Kasei). В быту этот электрохимический процесс применялся значительно реже, в качестве примера можно привести электролизер для бассейна Intellichlor или плазменный сварочный аппарат Star 7000. Увеличение стоимости топлива, тарифов на газ и отопление в корне поменяли ситуацию, сделав популярной идею электролиза воды в домашних условиях. Рассмотрим, что представляют собой устройства для расщепления воды (электролизеры), и какова их конструкция, а также, как сделать простой аппарат своими руками.

Содержание

Что такое электролизер, его характеристики и применение

Так называют устройство для одноименного электрохимического процесса, которому требуется внешний источник питания. Конструктивно это аппарат представляет собой заполненную электролитом ванну, в которую помещены два или более электродов.

Основная характеристика подобных устройств – производительность, часто это параметр указывается в наименовании модели, например, в стационарных электролизных установках СЭУ-10, СЭУ-20, СЭУ-40, МБЭ-125 (мембранные блочные электролизеры) и т.д. В данных случаях цифры указывают на выработку водорода (м³/ч).

Что касается остальных характеристик, то они зависят от конкретного типа устройства и сферы применения, например, когда осуществляется электролиз воды, на КПД установки влияют следующие параметры:

1. Уровень напряжения (минимального электродного потенциала), оно должно быть от 1,8 до 2 вольт, меньшее значение «не запустит» процесс, а большее приводит к чрезмерному расходу энергии, идущей на нагрев электролита. Если в качестве источника используется блок питания, например, на 14 вольт имеет смысл разделить емкость ванны пластинами на 7 ячеек, в соответствии с рисунком 2.




Таким образом, подавая на выходы 14 вольт, мы получим 2 вольта на каждой ячейке, при этом на пластинах с каждой стороны будут разные потенциалы. Электролизеры, где используется подобная система подключения пластин, называются сухими.

1. Расстояние между пластинами (между катодным и анодным пространством), чем оно меньше, тем меньше будет сопротивление и, следовательно, больший ток пройдет через раствор электролита, что приведет к увеличению выработки газа.
2. Размеры пластины (имеется в виду площадь электродов), прямо пропорциональны току, идущему через электролит, а значит, также оказывают влияние на производительность.
3. Концентрация электролита и его тепловой баланс.
4. Характеристики материала, используемого для изготовления электродов (золото – идеальный материал, но слишком дорогой, поэтому в самодельных схемах используется нержавейка).
5. Применение катализаторов процесса и т.д.

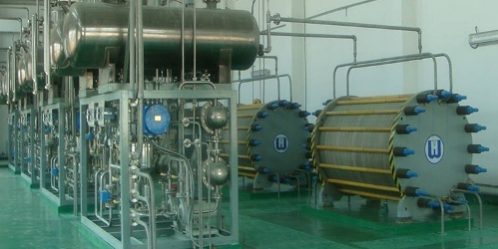

Как уже упоминалось выше, установки данного типа могут использоваться как генератор водорода, для получения хлора, алюминия или других веществ. Они также применяются в качестве устройств, при помощи которых осуществляется очистка и обеззараживание воды (УПЭВ, VGE), а также проводится сравнительный анализ ее качества (Tesp 001).

Нас, прежде всего, интересуют устройства, производящие газ Брауна (водород с кислородом), поскольку именно эта смесь имеет все перспективы для использования в качестве альтернативного энергоносителя или добавок к топливу. Их мы рассмотрим чуть позже, а пока перейдем к конструкции и принципу работы простейшего электролизера, расщепляющего воду на водород и кислород.

Устройство и подробный принцип работы

Аппараты для производства гремучего газа, в целях безопасности, не предполагают его накопление, то есть газовая смесь сжигается сразу после получения. Это несколько упрощает конструкцию. В предыдущем разделе мы рассмотрели основные критерии, влияющие на производительность аппарата и накладывающие определенные требования к исполнению.

Принцип работы устройства демонстрирует рисунок 4, источник постоянного напряжения подключен к погруженным в раствор электролита электродам. В результате через него начинает проходить ток, напряжение которого выше точки разложения молекул воды.

В результате этого электрохимического процесса катод выделяет водород, а анод – кислород, в соотношении 2 к 1.

Виды электролизеров

Кратко ознакомимся с конструктивными особенностями основных видов устройств для расщепления воды.

Сухие

Конструкция прибора данного типа была показана на рисунке 2, ее особенность заключается в том, что манипулируя количеством ячеек, можно запитать устройство от источника с напряжением, существенно превышающим минимальный электродный потенциал.

С упрощенным устройством приборов этого вида можно ознакомиться на рисунке 5. Как видим, конструкция включает в себя ванну с электродами «A», полностью залитую раствором и бак «D».

Принцип работы устройства следующий:

• входе электрохимического процесса газ вместе с электролитом выдавливается в емкость «D» через трубу «В»;
• в баке «D» происходит отделение от электролитного раствора газа, который выводится через выходной клапан «С»;
• электролит возвращается в гидролизную ванну через трубу «Е».

Мембранные

Основная особенность устройств этого типа – использование твердого электролита (мембраны) на полимерной основе. С конструкцией приборов этого вида можно ознакомиться на рисунке 6.

Основная особенность таких устройств заключается в двойном назначении мембраны, она не только переносит протоны и ионы, а и на физическом уровне разделяет как электроды, так и продукты электрохимического процесса.

Диафрагменные

В тех случаях, когда не допустима диффузия продуктов электролиза между электродными камерами, используют пористую диафрагму (что и дало название таким приборам). Материалом для нее может служить керамика, асбест или стекло. В некоторых случаях для создания такой диафрагмы можно использовать полимерные волокна или стеклянную вату. На рисунке 7 показан простейший вариант диафрагменного прибора для электрохимических процессов.

Пояснение:

1. Выход для кислорода.
2. U-образная колба.
3. Выход для водорода.
4. Анод.
5. Катод.
6. Диафрагма.

Щелочные

Электрохимический процесс невозможен в дистиллированной воде, в качестве катализатора применяется концентрированный раствор щелочи (использование соли нежелательно, так как при этом выделяется хлор). Исходя из этого, щелочными можно назвать большую часть электрохимических устройств для расщепления воды.

На тематических форумах советуют использовать гидроксид натрия (NaOH), который, в отличие от пищевой соды (NaHCO₃), не разъедает электрод. Заметим, что у последней имеются два весомых преимущества:

1. Можно использовать железные электроды.
2. Не выделяются вредные вещества.

Но, один существенный недостаток сводит на нет все преимущества пищевой соды, как катализатора. Ее концентрация в воде не более 80 грамм на литр. Это снижает морозостойкость электролита и его проводимость тока. Если с первым еще можно смириться в теплое время года, то второе требует увеличения площади пластин электродов, что в свою очередь, увеличивает размер конструкции.

Электролизер для получения водорода: чертежи, схема

Рассмотрим, как можно сделать мощную газовую горелку, работающую от смеси водорода с кислородом. Схему такого устройства можно посмотреть на рисунке 8.

Пояснение:

1. Сопло горелки.
2. Резиновые трубки.
3. Второй водяной затвор.
4. Первый водяной затвор.
5. Анод.
6. Катод.
7. Электроды.
8. Ванна электролизера.

На рисунке 9 представлена принципиальная схема блока питания для электролизера нашей горелки.

На мощный выпрямитель нам понадобятся следующие детали:

• Транзисторы: VT1 – МП26Б; VT2 – П308.
• Тиристоры: VS1 – КУ202Н.
• Диоды: VD1-VD4 – Д232; VD5 – Д226Б; VD6, VD7 – Д814Б.
• Конденсаторы: 0,5 мкФ.
• Переменные резисторы: R3 -22 кОм.
• Резисторы: R1 – 30 кОм; R2 – 15 кОм; R4 – 800 Ом; R5 – 2,7 кОм; R6 – 3 кОм; R7 – 10 кОм.
• PA1 – амперметр со шкалой измерения не менее 20 А.

Краткая инструкция по деталям к электролизеру.

Ванну можно сделать из старого аккумулятора. Пластины следует нарезать 150х150 мм из кровельного железа (толщина листа 0,5 мм). Для работы с вышеописанным блоком питания потребуется собрать электролизер на 81 ячейку. Чертеж, по которому выполняется монтаж, приведен на рисунке 10.

Заметим, что обслуживание такого устройства и управление им не вызывает трудностей.

Электролизер для автомобиля своими руками

В интернете можно найти много схем HHO систем, которые, если верить авторам, позволяют экономить от 30% до 50% топлива. Такие заявления слишком оптимистичны и, как правило, не подтверждаются никакими доказательствами. Упрощенная схема такой системы продемонстрирована на 11 рисунке.

По идее, такое устройство должно снизить расход топлива за счет его полного выгорания. Для этого в воздушный фильтр топливной системы подается смесь Брауна. Это водород с кислородом, полученные из электролизера, запитанного от внутренней сети автомобиля, что повышает расход топлива. Замкнутый круг.

Безусловно, может быть задействована схема шим регулятора силы тока, использован более эффективный импульсный блок питания или другие хитрости, позволяющие снизить расход энергии. Иногда в интернете попадаются предложения приобрести низкоамперный БП для электролизера, что вообще является нонсенсом, поскольку производительность процесса напрямую зависит от силы тока.

Это как система Кузнецова, активатор воды которой утерян, а патент отсутствует и т.д. В приведенных видео, где рассказывают о неоспоримых преимуществах таких систем, практически нет аргументированных доводов. Это не значит, что идея не имеет прав на существование, но заявленная экономия «слегка» преувеличена.

Электролизер своими руками для отопления дома

Делать самодельный электролизер для отопления дома на данный момент не имеет смысла, поскольку стоимость водорода, полученного путем электролиза значительно дороже природного газа или других теплоносителей.

Также следует учитывать, что температуру горения водорода не выдержит никакой металл. Правда имеется решение, которое запатентовал Стен Мартин, позволяющее обойти эту проблему. Необходимо обратить внимание на ключевой момент, позволяющий отличить достойную идею от очевидного бреда. Разница между ними заключается в том, что на первый выдают патент, а второй находит своих сторонников в интернете.

На этом можно было бы и закончить статью о бытовых и промышленных электролизерах, но имеет смысл сделать небольшой обзор компаний, производящих эти устройства.

Обзор производителей электролизеров

Перечислим производителей, выпускающих топливные элементы на базе электролизеров, некоторые компании также выпускают и бытовые устройства: NEL Hydrogen (Норвегия, на рынке с 1927 года), Hydrogenics (Бельгия),  Teledyne Inc (США), Уралхиммаш (Россия), РусАл (Россия, существенно усовершенствовали технологию Содерберга), РутТех (Россия).

Содержание

Способы получения водорода в промышленных условиях

ИЗОБРЕТЕНИЕ ИМЕЕТ СЛЕДУЮЩИЕ ПРЕИМУЩЕСТВА

Тепло, полученное при окислении газов, можно использовать непосредственно на месте, причем водород и кислород получаются при утилизации отработанного пара и технической воды.

Небольшой расход воды при получении электроэнергии и тепла.

Простота способа.

Значительная экономия энергии, т.к. она затрачивается только на разогрев стартера до установившегося теплового режима.

Высокая производительность процесса, т.к. диссоциация молекул воды длится десятые доли секунды.

Взрыво- и пожаробезопасность способа, т.к. при его осуществлении нет необходимости в емкостях для сбора водорода и кислорода.

В процессе работы установки вода многократно очищается, преобразуясь в дистиллированную. Это исключает осадки и накипь, что увеличивает срок службы установки.

Установка изготавливается из обычной стали; за исключением котлов, изготавливаемых из жаропрочных сталей с футеровкой и экранированием их стенок. То есть не требуются специальные дорогие материалы.

ФОРМУЛА ИЗОБРЕТЕНИЯ

Давно хотел сделать подобную штуку. Но дальше опытов с батарейкой и парой электродов не доходило. Хотелось сделать полноценный аппарат для производства водорода, в количествах для того чтобы надуть шарик. Прежде чем делать полноценный аппарат для электролиза воды в домашних условиях, решил все проверить на модели.

Общая схема электролизера выглядит так.

Эта модель не подходит для полноценной ежедневной эксплуатации. Но проверить идею удалось.

Итак для электродов я решил применить графит. Прекрасный источник графита для электродов это токосъемник троллейбуса. Их полно валяется на конечных остановках. Нужно помнить, что один из электродов будет разрушаться.

Пилим и дорабатываем напильником. Интенсивность электролиза зависит от силы тока и площади электродов.

К электродам прикрепляются провода. Провода должны быть тщательно изолированы.

Для корпуса модели электролизера вполне подойдут пластиковые бутылки. В крышке делаются дырки для трубок и проводов.

Все тщательно промазывается герметиком.

Для соединения двух ёмкостей подойдут отрезанные горлышки бутылок.

Их необходимо соединить вместе и оплавить шов.

Гайки делаются из бутылочных крышек.

В двух бутылках в нижней части делаются отверстия. Все соединяется и тщательно заливается герметиком.

В качестве источника напряжения будем использовать бытовую сеть 220в. Хочу предупредить, что это довольно опасная игрушка. Так что, если нет достаточных навыков или есть сомнения, то лучше не повторять. В бытовой сети у нас ток переменный, для электролиза его необходимо выпрямить. Для этого прекрасно подойдет диодный мост. Тот что на фотографии оказался не достаточно мощным и быстро перегорел. Наилучшим вариантом стал китайский диодный мост MB156 в алюминиевом корпусе.

Диодный мост сильно нагревается. Понадобится активное охлаждение. Кулер для компьютерного процессора подойдет как нельзя лучше. Для корпуса можно использовать подходящую по размеру распаячную коробку. Продается в электротоварах.

Под диодный мост необходимо подложить несколько слоев картона.

В крышке распаячной коробки делаются необходимые отверстия.

Так выглядит установка в сборе. Электролизер запитывается от сети, вентилятор от универсального источника питания. В качестве электролита применяется раствор пищевой соды. Тут нужно помнить, что чем выше концентрация раствора, тем выше скорость реакции. Но при этом выше и нагрев. Причем свой вклад в нагрев будет вносить реакция разложения натрия у катода. Эта реакция экзотермическая. В результате неё будет образовываться водород и гидроксид натрия.

Тот аппарат, что на фото выше, очень сильно нагревался. Его приходилось периодически отключать и ждать пока остынет. Проблему с нагревом удалось частично решить путем охлаждения электролита. Для этого я использовал помпу для настольного фонтана. Длинная трубка проходит из одной бутылки в другую через помпу и ведро с холодной водой.

Актуальность этого вопроса на сегодняшний день достаточно высока по причине того, что сфера использования водорода чрезвычайно обширна, а в чистом виде он практически нигде в природе не встречается. Именно поэтому было разработано несколько методик, позволяющих осуществлять добычу этого газа из других соединений посредством химических и физических реакций. Об этом и рассказывается в приведенной статье.

Добыча водорода в условиях домашнего хозяйства

Выбор электролизера

Для получения элемента дома необходим специальный аппарат – электролизер. Вариантов такого оборудования на рынке много, аппараты предлагают как известные технологические корпорации, так и мелкие производители. Брендовые агрегаты дороже, но качество их сборки выше.

Домашний прибор отличается малыми габаритами и легкостью в эксплуатации. Основными деталями его являются:

Электролизер — что это

• риформер;
• система очистки;
• топливные элементы;
• компрессорное оборудование;
• емкость для хранения водорода.

В качестве сырья берется простая вода из-под крана, а электричество идет из обычной розетки. Сэкономить на электроэнергии позволяют агрегаты на солнечных батареях.

«Домашний» водород применяют в системах отопления или приготовления пищи. А также им обогащают бензовоздушную смесь, чтобы повысить мощность двигателей автомобиля.

Изготовление аппарата своими руками

Еще дешевле сделать прибор самому в домашних условиях. Сухой электролизер выглядит как герметичный контейнер, который представляет собой две электродные пластины в емкости с электролитическим раствором. Во Всемирной сети предлагаются разнообразные схемы сборки аппаратов разных моделей:

• с двумя фильтрами;
• с верхним либо нижним расположением контейнера;
• с двумя или тремя клапанами;
• с оцинкованной платой;
• на электродах.

Схема устройства электролиза

Простой прибор для получения водорода создать несложно. Для него потребуются:

• листовая нержавеющая сталь;
• прозрачная трубка;
• штуцеры;
• пластиковая емкость (1,5 л);
• водяной фильтр и обратный клапан.

Устройство простого прибора для получения водорода

Помимо этого, нужны будут различные метизы: гайки, шайбы, болты. Первым делом нужно распилить лист на 16 квадратных отсеков, у каждого из них спилить угол. В противоположном от него углу требуется высверлить отверстие для болтового крепления пластин. Для обеспечения постоянного тока пластины нужно подключать по схеме: плюс–минус–плюс–минус. Изолируют эти детали друг от друга с помощью трубки, а на соединении болтом и шайбами (по три штуки между пластинками). На плюс и минус насаживают по 8 пластин.

При правильной сборке ребра пластинок не будут задевать электроды. Собранные детали опускают в емкость из пластика. В месте касания стенок болтами делают два установочных отверстия. Устанавливают защитный клапан для удаления избытка газа. В крышку контейнера монтируют штуцеры и герметизируют швы силиконом.

Тестирование аппарата

Чтобы протестировать аппарат, выполняют несколько действий:

Схема получения водорода

1. Наполняют жидкостью.
2. Прикрыв крышкой, соединяют один конец трубки со штуцером.
3. Второй опускают в воду.
4. Подключают к источнику питания.

После включения прибора в розетку через несколько секунд будет заметен процесс электролиза и выпадение осадка.

Чистая вода не обладает хорошей электропроводностью. Для улучшения этого показателя нужно создать электролитический раствор, добавив щелочь – гидроксид натрия. Он есть в составах для очищения труб наподобие «Крота».

Способы получения водорода

Водород – газообразный элемент без цвета и запаха с плотностью 1/14 по отношению к воздуху. В свободном состоянии он встречается редко. Обычно водород соединен с другими химическими элементами: кислородом, углеродом.

Получение водорода для промышленных нужд и энергетики проводится несколькими методами. Самыми популярными считаются:

• электролиз воды;
• метод концентрирования;
• низкотемпературная конденсация;
• адсорбция.

Выделить водород можно не только из газовых или водных соединений. Добыча водорода производится при воздействии на дерево и уголь высокими температурами, а также при переработке биоотходов.

Атомный водород для энергетики получают, используя методику термической диссоциации молекулярного вещества на проволоке из платины, вольфрама либо палладия. Ее нагревают в водородной среде под давлением менее 1,33 Па. А также для получения водорода используются радиоактивные элементы.

Термическая диссоциация

Электролизный метод

Наиболее простым и популярным методом выделения водорода считается электролиз воды. Он допускает получение практически чистого водорода. Другими преимуществами этого способа считаются:

Принцип действия электролизного генератора водорода

• доступность сырья;
• получение элемента под давлением;
• возможность автоматизации процесса из-за отсутствия движущихся частей.

Процедура расщепления жидкости электролизом обратен горению водорода. Его суть в том, что под воздействием постоянного тока на электродах, опущенных в водный раствор электролита, выделяются кислород и водород.

Дополнительным преимуществом считается получение побочных продуктов, обладающих промышленной ценностью. Так, кислород в большом объеме необходим для катализации технологических процессов в энергетике, очистки почвы и водоемов, утилизации бытовых отходов. Тяжелая вода, получаемая при электролизе, в энергетике используется в атомных реакторах.

Получение водорода концентрированием

Этот способ основан на выделении элемента из содержащих его газовых смесей. Так, наибольшая часть производимого в промышленных объемах вещества, извлекается с помощью паровой конверсии метана. Добытый в этом процессе, водород используют в энергетике, в нефтеочистительной, ракетостроительной индустрии, а также для производства азотных удобрений. Процесс получения H2 осуществляют разными способами:

• короткоцикловым;
• криогенным;
• мембранным.

Последний способ считается наиболее эффективным и менее затратным.

Конденсация под действием низких температур

Эта методика получения H2 заключается в сильном охлаждении газовых соединений под давлением. В результате они трансформируются в двухфазную систему, которая впоследствии разделяется сепаратором на жидкое составляющее и газ. Для охлаждения применяют жидкие среды:

• воду;
• сжиженный этан или пропан;
• жидкий аммиак.

Эта процедура не так проста, как кажется. Чисто разделить углеводородные газы за один раз не получится. Часть компонентов уйдет с газом, забираемым из сепарационного отсека, что не экономично. Решить проблему можно глубоким охлаждением сырья перед сепарацией. Но это требует больших энергозатрат.

В современных системах низкотемпературных конденсаторов дополнительно предусмотрены колонны деметанизации либо деэтанизации. Газовую фазу выводят с последней сепарационной ступени, а жидкость направляется в ректификационную колонну с потоком сырого газа после теплообмена.

Способ адсорбции

Во время адсорбции для выделения водорода используют адсорбенты – твердые вещества, поглощающие необходимые компоненты газовой смеси. В качестве адсорбентов применяют активированный уголь, силикатный гель, цеолиты. Для осуществления этого процесса применяют специальные аппараты – циклические адсорберы или молекулярные сита. При реализации под давлением этот метод позволяет извлекать 85-процентный водород.

Если сравнивать адсорбцию с низкотемпературной конденсацией, можно отметить меньшую материальную и эксплуатационную затратность процесса – в среднем, на 30 процентов. Методом адсорбции производят водород для энергетики и с применением растворителей. Такой способ допускает извлечение 90 процентов H2 из газовой смеси и получение конечного продукта с концентрацией водорода до 99,9%.

Одним из многочисленных физико-химических процессов, нашедших широкое применение, как в промышленности, так и в быту, является электролиз – выделение на поверхностях подключенных к источнику тока электродов, помещенных в раствор или расплав, их составляющих (чистого металла – алюминия меди, газа и т.д.). Основной установкой, внутри которой протекает данный процесс, является электролизер.

Электролизер

Что такое электролизер

Электролизер – это специальная установка, применяемая для выделения из раствора или расплава его составляющих.

Основными характеристиками электролизера являются:

• Рабочее напряжение для одного электрода колеблется в интервале от 1,8 до 2,0 В;
• Сила тока – для нормального протекания процесса электролиза на электроды подают ток с значением данной характеристики от 5 до 10 А;
• Количество электродов – минимальное количество электродов – 2, максимальное ограничивается размерами самой установки и ее предназначением;
• Габариты электродов – в качестве электродов используют не угольные стержни, а металлические пластины, размер которых определяется предназначением установки, вольт-амперной характеристикой подаваемого на пластины тока;
• Расстояние между разноименно заряженными поверхностями электродов – минимальное расстояние между пластинами-электродами должно быть не менее 1,5 мм;
• Материал электрода – в современных электролизерах в качестве материала для анода и катода используют листовую нержавеющую сталь с добавкой никеля.

Также еще одной важной характеристикой электролизной установки является использование катализаторов.

Применяются такие установки для следующих целей:

• Получение гремучего газа, состоящего из смеси водорода и кислорода (газ Брауна);
• Выделение чистого алюминия, магния, цинка из расплавов их солей;
• Очистка воды от растворенных в ней солей и примесей;
• Нанесение на поверхность металлических деталей тонкого препятствующего коррозии слоя никеля, цинка;
• Обеззараживание пищевых продуктов;
• Очистка сточных вод от растворенных в них солей тяжелых металлов и других вредных веществ.

Важно! Платина-электрод из обычного железа применяется в электролизных установках реже, чем из нержавейки, так как оно быстрее окисляется и приходит в негодность.

Устройство и принцип работы

Катод и анод

Самая простейшая электролизная установка состоит из нескольких «ячеек», каждая из которых включает в себя:

• 2 пластинчатых электрода – катод (отрицательный) и анод (положительный);
• Резиновую прокладку, располагающуюся по периметру двух смежных разноименных электродов.

Крайние ячейки оснащаются специальными патрубками, через которые отводятся выделяющиеся газы.

Несколько соединенных между собой «ячеек» электролизной установки

Электролизер может содержать от 1 до 30-40 и более таких «ячеек», одноименные пластины которых подключены последовательно.

Важно! При использовании источников питания с переменным током дополнительно применяют выпрямители, самым простейшим из которых является диодный мост.

Работает такая установка следующим образом:

• В пространство между электродами заливают дистиллированную воду с растворенной в ней щелочью или обычной пищевой содой;
• От источника питания на электроды всех ячеек установки подается напряжение номиналом 1,8-2,0 В;
• В результате протекания процесса электролиза к отрицательно заряженному катоду притягиваются анионы (положительно заряженные ионы) растворенного в воде вещества, в результате чего на нем образуется тонкая пленка натрия;
• На положительно заряженном аноде происходит разрушение молекул воды, при этом из каждой образуется 2 атома водорода и 1 атом кислорода;
• Выделяющийся гремучий газ по отводным патрубкам попадает в предназначенную для него емкость.

Интенсивность процесса электролиза зависит от величины напряжения и силы тока – при малых значениях данных характеристик процесс протекать не будет. Если источник питания будет подавать ток со слишком большими значениями вольт-амперной характеристики, заливаемый в электролизер раствор будет сильно нагреваться и выкипать.

Виды электролизеров

Точечная сварка для аккумуляторов своими руками

В зависимости от конструкции и принципа работы, различают электролизные установки 5 видов.

Сухие

Такие электролизеры состоят из пластинчатых электродов, разделенных между собой герметичными резиновыми прокладками. Часто «ячейки» установки дополнительно помещают в герметичный корпус.

Вырабатывающиеся в результате электролиза водород и кислород отводятся по специальным патрубкам, находящимся в торце корпуса или крайних пластин установки.

Проточные

Электролизные установки такого вида имеют следующее устройство:

• Электролизная ванна (корпус) с двумя патрубками, по одному из которых в нее подается электролит, по второму отводится образующийся в результате электролиза гремучий газ;
• Пластинчатые электроды, отделенные прокладками;
• Бак с электролитом, расположенный выше корпуса с электродами и соединенный шлангами с патрубками электролизной ванны установки и имеющий в верхней части патрубок с газовым клапаном.

При работе подобного устройства выделяющийся газ через патрубок и шланг попадает в бак с электролитом и, создавая в нем определенное давление, через клапан на отводном патрубке выходит за пределы установки.

Мембранные

Электролизные ячейки таких установок состоят из двух электродов, разделенных между собой тонкой мембраны, пропускающей продукты электролиза и разделяющей электроды между собой.

Мембранная электролизная установка

Диафрагменные

Электролизные установки данного вида состоят из «U» образной колбы с двумя вставленными в нее электродами и 2-3 непроницаемыми диафрагмами. Используются подобные электролизеры для раздельного получения чистого водорода и кислорода.

Щелочные

В отличие от других моделей электролизеров, в таких в качестве электролита применяют раствор щелочи – каустическую соду (гидроксид натрия), являющийся не только дополнительным источником водорода и кислорода, но и катализатором для электролиза.

Схема щелочного электролизера

Такие установки, в отличие от аналогов других видов, позволяют применять более дешевые электроды из обычного железа.

Электролизер для получения водорода

Расчет заземления

Для того чтобы собрать простейший электролизер своими руками, можно воспользоваться приведенным на рисунке чертежом.

Чертёж простейшего самодельного электролизера

Обратите внимание! Электролизер – это достаточно опасная установка, выделяющийся при работе гремучий газ, скапливаясь в большом количестве, может стать причиной серьезного взрыва. Не следует размещать установку вблизи источников открытого огня, нагревательных приборов.

Электролизер для автомобиля своими руками

Для улучшения сгорания топлива в двигателе автомобиля очень часто собирают электролизер, состоящий из корпуса от старого аккумулятора с помещенными внутрь пластинами из нержавейки, двумя патрубками, один из которых соединен с бачком, заполненным электролитом, второй – с подающим в двигатель воздух шлангом (точнее с гофрированным патрубком, идущим от воздухозаборника к воздушному фильтру).

Запитывают такой самодельный проточный электролизер от аккумуляторной батареи авто при помощи реле и предохранителя на 10 А.

Электролизер своими руками для отопления дома

Применение электролизных установок для отопления дома в настоящее время не приобрело широкого распространения из-за высокой стоимости получаемого в процессе электролиза гремучего газа, по сравнению с наиболее распространенным природным.

Обзор производителей электролизеров

Основными производителями электролизёров являются как отечественные предприятия («РУСАЛ», НПФ «РутТех», АО «Уралхиммаш»), а также их зарубежные конкуренты – Teledyne Energy Systems, Inc (США), Hydrogenics Corp. (Бельгия).

Таким образом, электролизер является достаточно простой и отличающейся большим набором функций установкой, используемой для получения гремучего газа, который в будущем планируют применять в качестве топлива для двигателей внутреннего сгорания, котлов отопления.

Видео

• 1 апреля 2019 г. в 17:47

• Поделиться

Получение чистого водорода путем электролиза воды — самая очевидная и эффективная технология, и один из наиболее перспективных способов получения альтернативного топлива. Водород добывают из любого водного раствора, а при сгорании он превращается обратно в воду.

По сравнению с прочими методами получения водорода, электролиз воды отличается целым рядом преимуществ. Во-первых, в ход идет доступное сырье — деминерализованная вода и электроэнергия. Во-вторых, во время производства отсутствуют загрязняющие выбросы. В-третьих, процесс целиком автоматизирован. Наконец, на выходе получается достаточно чистый (99,99%) продукт. Из всех методов электролиза наиболее перспективным считают высокотемпературный электролиз (себестоимость водорода от 2,35 до 4,8 $/кг). Его следует иметь на технологическом вооружении, поскольку при определенных экономических условиях он может быть использован в крупнопромышленном масштабе.

Электролизом воды называется физико-химический процесс, при котором под действием постоянного электрического тока дистиллированная вода разлагается на кислород и водород. В результате разделения на части молекул воды, водорода по объему получается вдвое больше, чем кислорода. Эффективность электролиза такова, что из 500 мл воды получается около кубометра обоих газов с затратами около 4 квт/ч электрической энергии.

Технологический ток для протекания процесса электролиза воды для получения водорода и кислорода получается, как правило, при помощи промышленного выпрямителя с необходимыми рабочими параметрами, Обычно это напряжение до 90В и силой тока до 1500 А. Подходящим агрегатом является Пульсар СМАРТ.

На электронном дисплее выпрямителя Пульсар СМАРТ или в специальном ПО для компьютера можно контролировать все стадии процесса производства, что позволяет оператору следить за параметрами, и круглосуточно журналировать протекание технологического процесса. Полностью автоматическая работа, включающая непрерывный мониторинг всех параметров для безаварийного функционирования без надзора оператора. Все параметры, касающиеся напряжения и силы тока постоянно измеряются и контролируются микропроцессором выпрямителя. Более того, все контролируемые параметры фиксируются устройством, которое в случае сбоя или отклонения может автоматически остановить процесс и сигнализирует об этом при помощи световой колонны.

Выпрямители тока серии Пульсар СМАРТ разработаны в соответствии с самыми высокими требованиями промышленной эффективности и международными стандартами. При этом технологическое программное обеспечение допускает гибкую адаптацию к требованиям Заказчика, и постоянно совершенствуется.

Информация о компании

Навиком, ОООООО «Навиком» уже 15 лет осуществляет разработку и производство современных модульных транзисторных выпрямительных агрегатов под брендом «Пульсар». Выпрямители разработаны в соответствии с ГОСТ 18142.1–85 и изготавливаются согласно ТУ 3416-005-55311141-03 (модели «Пульсар ПРО» и ТУ 3416-005-55311141-13 (модели «Пульсар СМАРТ»).Контакты и адреса · Прайс-лист · Новости · Публикации · Видео

Персональная лента новостей Яндекс.Дзен от Elec.ru

<index>

Электролизом воды называется физико-химический процесс, при котором под действием постоянного электрического тока вода разлагается на кислород и водород. Постоянное напряжение для ячейки получается, как правило, выпрямлением трехфазного переменного тока. В электролитической ячейке дистиллированная вода подвергается электролизу, при этом химическая реакция идет по следующей известной схеме: 2Н2O + энергия —> 2H2+O2.

В результате разделения на части молекул воды, водорода по объему получается вдвое больше чем кислорода. Перед использованием газы в установке обезвоживаются и охлаждаются. Выходные трубопроводы установки всегда защищены возвратными клапанами для предотвращения возгораний.

Непосредственно каркас конструкции изготавливается из стальных труб и толстых листов стали, что придает всей конструкции высокую жесткость и механическую прочность. Газовые резервуары обязательно тестируются под давлением.

Электронный блок устройства контролирует все стадии процесса производства, и позволяет оператору следить за параметрами на панели и на манометрах, чем обеспечивает безопасность. Эффективность электролиза такова, что из 500 мл воды получается около кубометра обоих газов с затратами около 4 квт/ч электрической энергии.

По сравнению с прочими методами получения водорода, электролиз воды отличается целым рядом преимуществ. Во-первых, в ход идет доступное сырье — деминерализованная вода и электроэнергия. Во-вторых, во время производства отсутствуют загрязняющие выбросы. В-третьих, процесс целиком автоматизирован. Наконец, на выходе получается достаточно чистый (99,99%) продукт.

Поэтому электролизные установки и получаемый на них водород, находят сегодня применение во многих отраслях: в химическом синтезе, в термической обработке металлов, в производстве растительных масел, в стекольной промышленности, в электронике, в системах охлаждения в энергетике и т. д.

Установка для электролиза устроена следующим образом. Снаружи расположена панель управления генератором водорода. Далее установлены выпрямитель, трансформатор, распределительное устройство, система деминерализованной воды и блок для ее пополнения.

В электролитической ячейке на стороне катодной пластины получается водород, а на стороне анодной — кислород. Здесь газы покидают ячейку. Они разделяются и подаются в сепаратор, затем охлаждаются деминерализованной водой, после чего отделяются под действием гравитации от жидкой фазы. Водород направляется в промыватель, где из газа удаляются капли щелока и происходит охлаждение в змеевике.

Наконец, водород проходит фильтрацию (фильтр на верху сепаратора), где капельки воды полностью устраняются, и поступает в сушильную камеру. Кислород обычно направляется в атмосферу. Деминерализованная вода подается в промыватель насосом.

Щелок используют здесь для повышения электропроводности воды. Если эксплуатация электролизера идет штатно, то щелок пополняют единожды в год в небольшом количестве. Твердое едкое кали кладется в резервуар для щелока, заполненный на две трети деминерализованной водой, после чего насос перемешивает его в раствор.

Система водяного охлаждения электролизера служит двум целям: охлаждает щелок до 80-90°C и охлаждает полученные газы до 40°C.

Система анализа газа принимает пробы водорода. Капли щелока в сепараторе отделяются, газ подается к анализатору, давление понижается, проверяется содержание в водороде кислорода. Прежде чем водород будет направлен в резервуар, во влагомере будет измерена точка росы. Сигнал будет подан оператору или на ПК, чтобы решить, подходит ли полученный водород для направления в накопительный резервуар, соответствует ли газ условиям приема.

Рабочее давление установки регулируется при помощи системы автоматического контроля. Датчик получает информацию о давлении внутри электролизера, затем данные направляются на ПК, где сравниваются с заданными параметрами. Далее результат преобразуется в сигнал порядка 10 мА, и рабочее давление удерживается на заданном уровне.

Рабочая температура установки регулируется пневматическим мембранным клапаном. Компьютер аналогичным образом сравнит температуру с заданной, и разница будет преобразована в соответствующий сигнал для ПЛК.

Безопасность работы электролизера обеспечивается системой блокировки и сигнализации. В случае утечки водорода, обнаружение происходит автоматически детекторами. Программа при этом сразу отключает генерацию и запускает вентилятор для проветривания помещения. Переносной детектор утечки находится обязательно у оператора. Все эти меры позволяют достичь высокой степени безопасности при эксплуатации электролизеров.

</index>Используемые источники:

• https://www.asutpp.ru/chto-takoe-elektrolizer-i-kak-ego-sdelat-svoimi-rukami.html
• https://mr-build.ru/newteplo/kak-polucit-vodorod.html
• https://amperof.ru/teoriya/elektrolizer.html
• https://www.elec.ru/articles/poluchenie-vodoroda-elektrolizom-vody/
• http://electricalschool.info/main/electrotehnolog/1929-poluchenie-vodoroda-jelektrolizom-vody.html
