Полипропиленовые трубы для отопления как выбрать

Большое линейное расширение

Если вы собрались делать отопление полипропиленовыми трубами, то сразу закладывайте использование их только в скрытом монтаже. Все трубы вам нужно будет запрятать в стены и стяжку, и желательно в изоляции.

Основной проблемой полипропилена является его линейное расширение. Составляет оно примерно 2,5 мм на один погонный метр. Если вы смонтировали ровные трубы, то во время эксплуатации они обязательно где-нибудь «поплывут». Даже если их часто крепить. Если эти трубы будут располагаться снаружи, то вряд ли вы оцените такую картину.

Проблемы сварки труб

Соединяют трубы ППР между собой методом сварки (по другому методом спайки). С одной стороны это довольно простой и удобный способ соединения, но при этом он требует серьезного и ответственного подхода. Многие монтажники недобросовестно относятся к данной процедуре, сваривая все на авось. В итоге можно получить вот такую картину:

Такие ситуации бывают так же и у опытных монтажников. И самое печальное, невозможно узнать, нормальный получился стык или нет, пока не разрежешь напополам трубу.

У нас был случай, когда мы пригласили стороннюю бригаду на монтаж котельной из ППР труб. Ребята выкручивали сварочный утюг на максимальную температуру, хотя у каждой трубы есть свои температурные лимиты. Об этом их неоднократно предупреждали. Но они все равно сделали по своему.  С виду все соединения были сделаны отлично, но в итоге после запуска котельной некоторая часть потекла. Пришлось переделывать

Большое количество стыков

Еще один минус в организации отопления полипропиленовыми трубами – это большое количество стыков. Средний дом может насчитывать порой 200-300 стыков и большая часть из них прячется в стяжку и стены. А каждый стык – это человеческий фактор, который может сыграть злую шутку. В любой момент любой стык может дать течь. Хорошо, если он будет снаружи. Но как показывает практика, довольно часто стык начинает течь внутри.

А с учетом постоянного линейного расширения трубы, стык так же может потерять свою герметичность. Верным будет заметить, что такие ситуации происходят далеко не всегда.

Срок службы материала

Кто бы что не говорил, но полипропиленовые трубы обладают непродолжительным сроком службы. Производитель озвучивает срок службы трубы в  50 лет. Практика показывает, что через 15 лет уже начинает ощущаться старение трубы. Может потрескаться, может потечь стык и тд.

Но и плюс полипропилена в том, что он быстро ремонтируется.

Полипропиленовые трубы со стекловолокном

Трубы ППР делятся на трубы для холодного и горячего водоснабжения (тут же и отопление). Раньше ППР трубы для отопления армировали специальной алюминиевой фольгой. Это вело к удорожанию готового изделия. Со временем появились трубы со стекловолокном, которые вытеснили аналогичные трубы с алюминием.

Мало кто знает, но делая отопление дома полипропиленовыми трубами со стекловолокном, вы подвергаетесь риску. Стекловолокно имеет свойство разрушаться. Порой достаточно просто кинуть трубу на пол, чтобы повредить армирующий слой.

Так же нельзя работать такой трубой при низкой температуре, так как стекловолокно становится хрупким и подвергается быстрому излому. А оно выполняет не только функцию армирования, но и кислородного барьера.

Так же, как мы знаем, трубы такие хранятся на обычных складах и никто там не следит за микроклиматом, положенным для хранения труб.

Поэтому тут все просто. Стекловолокно – это хорошо, но с ним надо быть аккуратным.

Трубы с алюминиевой фольгой

Алюминиевая фольга выступает в роли компенсатора расширения трубы, и в роли диффузионного барьера. Алюминиевая фольга располагается как ближе к поверхности трубы, так и в середине. Все зависит от конкретной марки труб.

Для того, чтобы спаять такую трубу, ее нужно предварительно очистить. Если фольга располагается в центре, то зачистив ее, труба станет совсем тонкой и при спайке соединение может быть некачественным. Поэтому, если все же соберетесь делать отопление дома полипропиленовой трубой с алюминиевой фольгой, то берите ту трубу, где фольга расположена ближе к поверхности.

Опасность заливки в стяжку

Голую полипропиленовую трубу довольно опасно заливать в стяжку в виду ее линейного расширения. Если при нагреве трубе негде будет «гулять», то есть вероятность того, что с ней чего-нибудь может произойти. Поэтому в идеале эту трубу лучше заливать в изоляции. Сейчас лучше все трубы отопления изолировать.

Фасонные изделия

Основным минусом фасонных изделий при отоплении полипропиленовыми трубами можно выделить их толщину. Они идут толще самой трубы. Это создает определенные неудобства при монтаже изоляции, а так же при использовании трубы в стяжке. Порой высота ограничена настолько, что увеличенное фасонное изделие некуда спрятать.

Полипропилен с металлом

Многие фасонные изделия из полипропилена идут с металлической вставкой с резьбой. Идеально прочное соединение металла с пластиком получить довольно не просто. Поэтому бывают случаи, когда такие соединения дают течь как раз в местах между ппр и металлом.

Итог

Что важно понимать, если вы собрались делать отопление полипропиленовыми трубами. На самом деле это хороший материал за свои деньги. Но ожидать от него чего-то особенного не стоит. Велика вероятность периодических течей и поломок, которые при этом довольно просто устраняются (если труба располагается снаружи).

Особенность данного материала в том, что далеко не всегда проблема проявляет себя сразу. Вы можете смонтировать, опрессовать систему и убедиться, что она герметична и нигде ничего не течет. А в процессе эксплуатации внезапно образуется течь. Это не совсем приятный момент.

Монтировать данной трубой отопление или нет, уже решать вам. Многие монтируют и не переживают. Мы же решили вас немного подготовить.

Теги: отопление, полипропилен, ппр, трубы

Уже сложно увидеть монтаж в системах коммуникаций, труб, изготовленных из стали и чугуна. Сейчас для отопительного оборудования применяются изделия, изготовленные из полимерных материалов. Например, при установке водопроводных коммуникаций используются полиэтиленовые материалы, а для канализационного оборудования ставятся элементы, изготовленные из ПВХ. При установке отопительных комплексов часто применяются трубы, изготовленные из полипропилена. Какие ПП трубы лучше устанавливать для отопления можно узнать в этой статье.

Полипропиленовые трубы для отопления

ПП материалы обладают хорошей прочностью, при этом они достаточно легкие.

Описание и технические характеристики

Пропилен, из которого изготавливаются изделия для отопительных коммуникаций, образуется в результате химических реакций и под воздействием давления.

Вещество устойчиво к щелочной среде и повышенным температурам. Современный рынок предлагает множество видов ПП труб для отопительного оборудования, что позволяет покупателям выбрать оптимальный габарит изделий, чаще всего, с диаметром от 15 до 65 мм.

Преимущества и недостатки материала

Изготовленная из ПП материалов система отопления имеет определенные преимущества:

• Полипропилен для отопления может выдерживать мощное давление, достигающее 6 атм.
• Термоустойчивость. Вещество теряет прочность при температуре 100–1400С, а начинает плавиться при температуре 140–170оС. Данные границы позволяют использовать материал в отопительном оборудовании, так как максимально возможная температура будет находиться в допустимых пределах. Кратковременные перепады в сторону увеличения не повлияют на целостность структуры.
• Низкий уровень тепловодности позволяет исключить появление конденсата на поверхности полипропиленовых элементов.
• Полипропиленовое оборудование не склонно к образованию коррозии, а различные примеси, встречающиеся в жидкостях, не оказывают негативного влияния, что дает преимущество перед металлом,
• ПП изделия, применяемые при установке системы отопления, могут нормально функционировать в течение 50 лет, о чём и говорит большинство производителей.

К недостаткам можно отнести риск провисания труб из-за большого коэффициента теплового расширения. Еще один минус – это хрупкость элементов при температурах ниже 15 градусов, а также чувствительность к УФ излучению.

Разновидности ПП труб для отопления

В основе труб из ПП материалов находятся армированные элементы, которые отличаются между собой:

• Полипропиленовые изделия, армированные алюминием. Сам материал может находиться как во внешнем слое, так в срединной и внутренней части. Листы материала также различаются между собой (гофрированные, сплошные, не сплошные).

• Полипропиленовые трубы для отопления, армированные стекловолокном. Здесь вещество из стекловолокна помещается в центральной части стенки изделия. Таким образом, наружный слой состоит из полипропилена, середина из стекловолокна, а последний слой также из ПП.
• Трубы ППР для отопления, армированные из композита, полипропилена и стекловолокна, выполнены из веществ, на основе PPR и стекловолокна.

Можно ли ставить полипропиленовые трубы на центральное отопление в многоквартирном доме

На основании ГОСТа №32415-2013, изделия могут держать температуру в 80 градусов при минимальном сроке службы не менее 10 лет. Также здесь прописано, что при увеличении до 90 градусов этот срок снижается до 1 года. Новое ПП изделие сможет сдержать эту температуру, но только в аварийном режиме, продолжительность которого составляет 100 часов.

Соответственно, для нормального функционирования отопительной системы, нужно постоянно держать температуру жидкости в установленных параметрах. И если проектом жилого дома предусмотрена установка ПП изделий, то их можно беспрепятственно использовать. В квартирах, где изначально устанавливались металлические трубы, согласно СНиП 41-01 от 2003 года, максимальная температура не должна превышать 95°С (в двухтрубных системах). В таких помещениях монтажные работы пропиленовых элементов будут производиться на свой страх и риск.

Соединение полипропиленовых труб

Одним из главных достоинств ПП изделий является легкость их монтажа.

Торцевое соединение

Это соединение применяется для оборудования с большим диаметром. Процедура напоминает сварочные работы с металлом. Спайка происходит посредством горячего воздуха и присадочного прутка. Стыковку можно применять и на изделиях с небольшим диаметром, предварительно нагрев торцы до 270 градусов и соединив их между собой. Этот вид соединения не является идеальным, так как в результате стыковки возможно появление пор, и как следствие, дальнейшие протечки теплоносителя.

Электромуфтовое соединение

Данный тип стыковки используется для трубопроводов с высоким давлением. Предварительно зачищенные торцы изделий зажимаются обсадными хомутами. На соединении ставится муфта, с предварительно впаянными, электронагревателями. Хомуты ослабляют, одновременно устанавливаются струбцины (фиксирующие и центрирующие). Муфта подсоединяется к источнику электрического тока, при этом время нагрева и характеристики тока фиксируются на муфте. Нагретый стык, через некоторый промежуток времени остывает и может использоваться.

Раструбная пайка

Этот вид пайки используется на полипропиленовых трубах диаметром не более 62 мм. При проведении работ можно не быть профессионалом сварочного дела, но азы пайки деталей знать надо.

Соединяемые изделия торцуются в нужный размер при помощи ножниц, дополнительно необходимо оставить запас от 8 до 10 миллиметров. Торцы и посадочные места фитинга должны быть очищены и обезжирены. При работе с изделием, армированным алюминиевой фольгой, участок трубы необходимо зачистить специальной «точилкой» или пропилить при помощи ножовочного полотна

Рабочая температура должна быть в пределах от 260 до 280 градусов. Изделие и муфта ставится на наконечники и выдерживается от 5 до 7 секунд, после нагрева соединения стык закрепляется на 10 – 15 секунд.

Важно! Сварка происходит в период нагрева – для качественного соединения необходимо оставить в покое стык и не пытаться его корректировать. В противном случае соединение может оказаться дефектным, что может дать течь при эксплуатации.

Особенности сварки полипропиленовых труб

Сварка полипропиленовых изделий возможна из-за пластичности материалов при нагреве.

Выдержка по времени для сварки труб из полипропилена

В процессе сварки материалов из полипропилена важно выдержать необходимый временной промежуток. Если стык недостаточно выдерживается, то можно получить некачественное соединение, а если «передержать», то возможно возникновение деформации материала, что в итоге приведет к созданию некачественного соединения.

Примерное время для определенного диаметра указано в таблице.

Диаметр трубы, мм	Время охлаждения, мин
20	5–8	8	2
25	7–11	10	3
32	8–12	12	4
40	12–18	20	5

Некачественное соединение может образоваться не только из-за несоблюдения параметров нагрева, но и игнорированием технологии пайки, например:

• Во время проведения сварки, оборудование должно включено на весь период проведения работ для поддержания необходимой температуры;
• Для получения нужной глубины сварочного шва нужно заранее нарисовать отметку;
• Изделия, которые соединяются, должны нагреваться в одно время.

Советы и рекомендации по использованию ПП труб

Для четкого понимания, какие полипропиленовые трубы лучше подойдут при отоплении частного дома или иного помещения, необходимо обратить внимание на следующие параметры:

• Диаметр. Оборудование с малым сечением (от 16 до 63 миллиметров), устанавливается в системах отопления и водообеспечения в жилых и иных помещениях. Со средними параметрами (от 70 до 135 миллиметров) используются в различных коммуникациях (вентиляция, канализация). Самый большой диаметр (от 0,4 метров) применяется на объектах промышленности, магистральном водоснабжении.
• При монтаже отопительной сети в коттедже или квартире используются следующие диаметры: трубы с сечением 20 мм применяются на ветвях водопровода и отопления в помещении; изделия диаметром 25 мм устанавливаются для систем отопления и теплого пола в частных домах и в помещения с малой этажностью; детали с диаметром 32 мм монтируются в помещениях от 5 этажей.
• Температура. Расчетный показатель, на который рассчитана эксплуатация полипропиленовых изделий (марки PN20, PN25) равна 90 градусам. Для монтажа отопительных систем можно ставить PN25. Все изделия должны выдерживать кратковременное повышение температуры до 120 градусов.
• Армирование ПП материалов позволяет уменьшить риск плавления и вздутия труб. Оснащенная стекловолокном или алюминием ПП труба сможет лучше выдержать высокие температуры.
• Давление. Помимо перечисленных выше технических характеристик, при выборе стоит обратить внимание и на параметры давления. От правильного подбора будет зависеть время работы отопительного оборудования.

Дополнительная информация: наименование марок ПП труб обозначается буквами PN (номинальное давление) и цифровые значения, которые показывают значение давления.

Полипропилен, который устанавливается на системе отопления, изготавливается из полимерных материалов и обладает малой массой, из-за чего его популярность среди потребителей постоянно растёт. Наиболее распространённый вид использования ПП изделий – это применение в отопительных системах. Полипропиленовое оборудование обладает как плюсами (устойчивость к высокому давлению, термоустойчивость, низкая тепловодность, отсутствие коррозии, относительно долгий срок службы), так и минусами (провисание труб, хрупкость при температурах ниже -15, влияние ультрафиолета).

Существуют множество разновидностей ПП труб – это армированные (из стекловолокна, алюминия и композита стекловолокна и полипропилена) изделия. Несмотря на наличие усиленных конструкций, полипропиленовые изделия желательно устанавливать только в системах отопления, спроектированных под использование таких труб. В многоквартирных домах, где проектом предусматривалось использование металла, лучше воздержаться от монтажа ПП изделий при центральном отоплении.

Простота стыковки является еще одним достоинством оборудования. Правильный выбор ПП труб и дальнейший качественный монтаж изделий позволят системе отопления простоять долгие годы.

Пластиковые изделия сейчас встречаются повсеместно. И инженерные коммуникации здесь не исключение. Пластик дешев и долговечен, однако выбирать себе в дом полипропиленовые трубы для водопровода следует с умом. Любой порыв трубопровода внутреннего водоснабжения – это неимоверная куча проблем у хозяев жилища. Хорошо еще если обойдется без крупного потопа, пару дней ремонта можно и перетерпеть с бутилированной водой. Иначе ремонтировать придется не только водопроводную систему, но и интерьерную отделку.

Содержание

Характеристики труб из полипропилена

Лучшего варианта, чем полипропиленовая труба, придумать для организации водоснабжения в доме сложно. Практически по всем техническим характеристикам полипропилен (термопластичный полимер пропилена, ПП, PP) превосходит поливинилхлорид и полиэтилен. У данного пластика самая низкая плотность (0,91 г/см3) среди аналогов, используемых для производства трубных изделий и фитингов к ним.

Из полипропилена выпускают широкий ассортимент продукции

При этом полипропиленовые трубы отличаются повышенной стойкостью к воздействию щелочей и кислот, а также высокой рабочей температурой и хорошей сопротивляемостью к деформации при ударах. Плавиться ПП начинает при 160–170 градусов С, а размягчаться приблизительно при 140 градусах С. Все зависит от использованных на производстве добавок и пластификаторов.

Таблица классов эксплуатации пластиковых труб по ГОСТ Р 52134-2003

Класс	Описание	Температура
1	Горячее водоснабжение	60°
2	Горячее водоснабжение	70°
3	Низкотемпературное напольное отопление	60°
4	70°
5	Высокотемпературное радиаторное отопление	90°
ХВ	Холодное водоснабжение	—

Трубы из полипропилена подходят как для водопровода (ХВС и ГВС), так и для отопления. Однако здесь надо внимательно смотреть на маркировку. Сейчас выпускаются разные варианты этого пластика, различающиеся технологией изготовления и характеристиками.

Типы

На рынке полипропиленовые трубы представлены в трех основных видах:

1. PPH (PP-1) – гомополимер.
2. PPB (PP-2) – блок-сополимер.
3. PPR (PP-3, PPRC, PP-random) – рандом-сополимер.

Обычный PP для изготовления труб практически не используется. У него слишком низкие характеристики для подобных изделий. Чаще всего в магазинах сантехники встречаются варианты PPHи PPR. Они наиболее дешевы и идеально подходят, чтобы устроить водопровод. Плюс трубы ПП можно также встретить с марками PP-S, PP-PURE и др. Но эти виды больше предназначены для применения в промышленности и работе с агрессивными средами.

Диаметры труб для водопровода

Материал

Труба PPH отличается повышенной прочностью, но довольно плохо переносит температуры ниже нуля и ультрафиолет. По ГОСТ и СНиПам ее рекомендуется применять только для холодной воды. PPBнемногим прочнее гомополимера и имеет более широкий диапазон рабочих температур – от -20 до +800С. Однако и стоит этот вариант дороже первого. Полипропиленовые блок-сополимерные изделия обычно используют при обустройстве «теплых водяных полов».

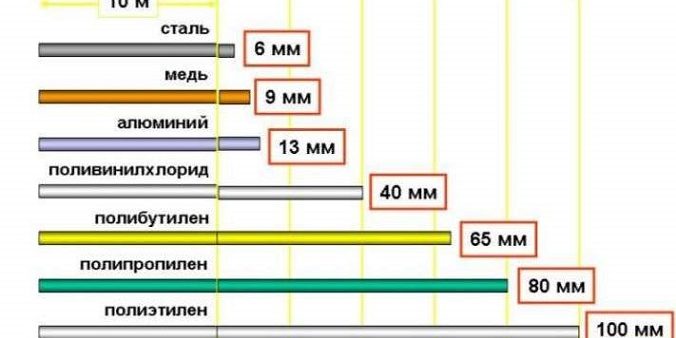

Изменение длины труб при нагреве от 0 до +60 С

PPR среди этой тройки выделяется наибольшей термостойкостью (способен длительное время выдерживать температуры в +900С) и устойчивостью к УФ. Трубу из него можно применять как для водопровода с холодной и горячей водой, так и для систем отопления. Только такие трубопроводы должны располагаться в обогреваемом помещении, на улице PPR использовать не рекомендуется.

Полипропиленовые трубы в разрезе

Армированные

Все вышеперечисленные три типа полипропиленовых труб относятся к однослойным изделиям. Помимо этого есть многослойные армированные аналоги, в которых полипропилен также является основой. Однако между двумя его слоями дополнительно вставляется прослойка из более жесткого материала.

Армирование в таких ПП трубах выполняется:

• алюминиевой фольгой (PPR-AL-PPR);
• фиброволокном (PPR-FB-PPR);
• стекловолокном (PPR-GF-PPR);
• композитными материалами.

Эти разновидности труб из полипропилена имеют повышенные технические характеристики по прочности, жесткости, теплостойкости и теплопроводности. Но из-за дороговизны для водопровода их лучше не брать. Они больше предназначены для отопительных систем. Здесь как с заменой электропроводки в квартире – в этой ситуации провода со слишком толстыми жилами применять нельзя. Они стоят дороже, а толку ноль. Более того, их использование грозит проблемами.

Виды полипропиленовых труб

Маркировка полипропиленовых труб

При выборе полипропиленовых труб помимо типа PP и наличия армирования в маркировке необходимо также смотреть на максимальное рабочее давление. По ГОСТ этот параметр обозначается PN и цифрой от 10 до 25.

Маркировка полипропиленовых труб

В зависимости от этого обозначения трубы PPR различаются следующим образом:

1. PN10 – тонкостенные для ХВС и «теплых полов» с водой до +450С.
2. PN16 – универсальные под водопровод ХВС и ГВС до +600С.
3. PN20 – толстостенные для воды с температурой до +950С.
4. PN25 – с армированием для ГВС и отопления (также до +950С).

Кратковременно та или иная PPR труба для водопровода превышение указанных температур перенести способна. Но при длительном сверхнормативном нагреве она начнет постепенно разрушаться. И в итоге заявляемый производителями срок ее службы в полвека будет существенно снижен.

Время сварки и нагрева полипропиленовых труб

Основные диаметры труб по ГОСТ

Диаметр в маркировке водопроводных труб из PPR указывается наружный. Причем чем он больше и выше PN, тем толще трубная стенка. Изделия в 16–20 мм применяются для разводки водопровода по квартире и коттеджу. 25–32 мм – это для стояка. Варианты большего диаметра предназначены для трубопроводов в многоэтажных зданиях, магистральных сетей и канализации.

Как правильно рассчитать диаметр трубы исходя из ее предназначения

Популярные производители

На отечественном рынке PPR водопроводные трубы представлены продукцией российских и зарубежных производителей. Особой разницы между ними нет, технология производства пластмассы во всех случаях применяется одна. Однако крайне важно смотреть на прописанные в маркировке изделия цифры. Изготовители нередко добавляют в свой пластик различные пластификаторы, повышающие те или иные характеристики.

Популярные производители труб из полипропилена

Среди популярных производителей рассматриваемых труб можно упомянуть:

• Banninger и Rehau (Германия);
• Valtec (Италия);
• Экопластик FIBER (Нидерланды);
• TEBO и Vesbo (Турция);
• BLUE OCEAN (Китай);
• ПроАква и Политек (Россия)

Качество у этих производителей практически одинаковое. Но за немецкие трубы придется из-за бренда заплатить немного больше, а за китайские – наоборот чуть меньше. При этом российские аналоги также держат марку, имея вполне доступную стоимость за погонный метр.

Заключение

Цена трубных изделий из полипропилена невысока. При этом срок службы водопроводной полипропиленовой трубы – около 50 лет. Однако столько она прослужит, только если ее правильно выбрать. Если взять для ГВС неподходящий вариант, то трубопровод исправно отслужит лишь 15–20 лет. Потом его придется полностью менять. В итоге дешевизна обернется дополнительными тратами. Здесь надо быть максимально внимательным при выборе материалов для водопровода.

Смотрите также видео как паять полипропиленовые трубы:

Читайте про другие наши материалы:

Полипропиленовые трубы являются самыми доступными и часто используемыми для отопления в доме. Однако у них есть серьезные недостатки, о которых важно знать каждому, кто собирается делать в доме отопление.

Пластиковые полипропиленовые трубы являются самыми недорогими на сегодняшний день трубами для отопления в доме. Их можно монтировать, как снаружи стены, так и под штукатурку. Однако у полипропиленовых труб есть существенные недостатки, которые могут повлиять на качество самой отопительной системы. Мы расскажем об этих недостатках, а уже вам решать, монтировать ли их для отопления или нет.

1 Большое линейное расширение

Пластиковый трубопровод из полипропилена имеет большое линейное расширение. Под воздействием температуры труба может расширяться, образуя волну. Линейное расширение для полипропилена равно 2,5 мм на 1 погонный метр.

Если монтировать их под штукатурку, то волны не будут видны, а вот наружный монтаж ваш глаз не порадует. Ровные после монтажа трубы через пару дней могут стать волнообразными. Из-за этого потребуется крепить трубопровод к стене с меньшим шагом. Однако даже с частым креплением труба не будет ровной. Хотя линейное расширение не влияет на работоспособность изделия, внешний вид оно все же портит.

2 Огромное количество стыков

Эти изделия продаются не в бухтах, а кусками по 2 – 4 метра, из-за чего их часто придется соединять. Также количество стыков увеличивается за счет различных поворотов и углов. На отопительную систему в доме площадью 100 м² таких стыков может быть около сотни. А если учесть, что в большинстве своем полипропиленовые трубы предназначены для скрытого монтажа, то подавляющая их часть будет скрыта в штукатурке.

Учтите, что соединение выполняется путем пайки двух кусков трубы, причем все это делает человек. Здесь всегда присутствует человеческий фактор: если человек немного не додержал или наоборот передержал трубу в аппарате, то соединение становится ненадежным, и через пару лет может потечь. Если такое соединение скрыто в стене, тогда придется ее вскрывать.

</figure>

3 Заужение диаметра стыка

Заужение (заваривание) диаметра стыка может произойти непосредственно при сварке труб. Непрофессиональный монтажник или вы сами (если паяете первый раз) можете заварить соединение, сузив его диаметр. Из-за этого увеличивается сопротивление в трубопроводе и ухудшается проток. Если таких «косяков» будет несколько на всю длину трубопровода, то может значительно ухудшиться работа отопительной системы.

К сожалению довольно часто подобные «косяки» встречаются при монтаже труб в многоквартирных домах, поэтому тщательно подходите к выбору монтажников.

4 Использование стекловолокна в качестве армирования

5 Соединение металла с пластиком в фасонных изделиях

Некоторые соединительные элементы имеют металлическую вставку. Под воздействием температуры пластик и металл по-разному расширяются, поэтому в их соединении может возникнуть течь. Конечно, подобная ситуация может произойти, если использовать фасонные изделия недобросовестных производителей. Поэтому рекомендуем вам не экономить, а покупать соединения возможно чуть дороже, но у проверенных производителей.

Из хороших можем порекомендовать фирмы Kalde или Valtec. У них водопроводная продукция не самая дешевая, но зато качественная.

6 Срок службы отопительной системы

Большинство производителей указывают, что максимальный срок службы полипропиленовых труб составляет около 50 лет. Однако такое возможно только при условии соблюдения всех правил и требований, прописанных в паспорте к изделию. К сожалению, практика показала, что этот материал служит 20 — 25 лет, после чего начинает трескаться. Конечно, отдельные случаи показывают, что пластиковые трубы из полипропилена могут прослужить дольше, но при условии, что каждый из цепочки «производитель-продавец-владелец» идеально соблюдал правила хранения, транспортировки и эксплуатации изделий.

Читайте также:

Экономим на струйной печати без СНПЧ: да, так тоже можно Как отключить навязчивые уведомления в Windows 10 </div>Содержание

Монтаж армированных ПП-труб

Монтаж армированных полипропиленовых труб достаточно прост, и его вполне можно провести своими силами, если есть необходимое для этого оборудование. Главное условие при соединении — создание прочного герметичного шва методом плавления верхнего слоя материала.

Инструменты

В набор инструментов, которые используются при монтаже, входят:

— паяльник-нагреватель — это специальный сварочный аппарат для пайки полипропилена;

Специальный сварочный аппарат (паяльник)

 — труборез, который позволит проводить резку ровно под прямым углом, что очень важно для качественной сварки

Так работают труборезом

— если используется труба с алюминиевым армированием, то необходим шейвер, с помощью которого снимают фольгу перед пайкой и производят торцовку (снятие фаски). Инструмент должен иметь острые и хорошо отрегулированные ножи.

Шейвер

— мерительный инструмент – угольник, рулетка, строительный уровень, маркер.

 Если в планах сделать надежный отопительный контур, чтобы он прослужил много лет без различных проблем, нельзя использовать подручные средства, нужны именно специализированные инструменты.

Подготовка к монтажу

Прежде чем провести монтаж труб в систему, проводятся недолгие подготовительные работы. Чтобы они не затянулись, заранее составляется схема всей разводки, производятся точные замеры и вносятся в схему. Там же указываются необходимые для соединения детали, на рисунке их располагают в тех местах, где они будут расположены непосредственно в системе:

1. действуя по схеме, отмеряют и отрезают участки труб;
2. с внешних их краев снимается фаска;
3. место, в котором будет проходить соединение, очищают и обезжиривают;
4. сварочный аппарат закрепляют на подставке, и включается в сеть, он должен быть нагрет до 255—260 градусов.

Время нагрева определяется по специальной таблице и зависит от типа детали, толщины стенок и диаметра трубы.

Глубина провара и время нагрева

Как паять армированные полипропиленовые трубы

Соединяются детали между собой следующим образом:

 Берутся две заранее подготовленные для сварки детали. На трубе делается маркером отметка глубины провара. После этого фасонную деталь насаживают на конусообразный элемент — дорн, а трубу до поставленной отметки вставляют в гильзу.

Процесс спайки

</ol>

• После нагревания, время которого – в строгом соответствии с таблицей, детали снимают с нагревателя паяльника и быстро соединяются между собой. Вставлять их нужно поступательно, без прокручивания и без приложения лишних усилий. После остывания соединения образуется плотный герметичный шов.
• Правильно выполненное соединение не требует постоянного контроля, такого, как, например, за металлическими трубами с резьбовыми соединениями. Это можно считать преимуществом армированных полипропиленовых изделий, потому что их можно вмуровывать в стену, не опасаясь аварий.
• Для прокладки магистралей отопления в стене, нужно обязательно составить точную схему прохождения труб, привязав ее к определенному помещению и учтя особенности материала стен и перекрытий строения.
• Трубы располагают и вдоль стены, закрепляя их к ней на специальные хомуты (клипсы), которые прикручиваются на дюбеля. В хомуты вставляются трубы и закрываются защелкой.

Крепление труб к стенам

Необходимо знать, что нельзя присоединять полипропиленовые трубы напрямую к патрубку котла, если отопление прокладывается в частном доме. Переход от полипропилена к отопительному прибору производится с помощью отрезка стальной трубы, длиной 45—50 сантиметров.

Классификация

Ведущие производители полипропиленовых труб изготавливают несколько типов изделий, отличающихся по толщине сечения стенок. А также присутствия армирующих прослоек, включающих стекловолокно, либо в составе их алюминиевая фольга. Есть однослойные детали и многослойные.

Трубы выпускают серые, белые, чёрные, зеленые.  Цвет на качество, характеристики изделий не влияет (разве что чёрные устойчивы к солнечному свету).

Таблица  классификации

Классы	Характер	Назначение и максимальная температура
PN10	С тонкими стенками	для холодного водоснабжения и теплого пола (до 20 или 45 градусов С)
PN16	универсал	для холодного и горячего водоснабжения до 60 градусов С	1,6МПа
PN20	универсал	для холодного и горячего водоснабжения до 95 градусов С
PN25	С армированием	для горячей воды и отопления до 95 градусов С

Перед покупкой конструктивных элементов отопления нужно обязательно уточнить, на какую температуру изделия рассчитаны, высчитать максимально возможное давление.

Фитинги для полипропиленовых деталей

Для гарантии прочной стыковки фитинги нужно выбирать соответствующих размеров одной фирмы – производителя. Внутренние диаметры их должны быть равными внешним диаметрам труб.

Герметичность обеспечит только сварочное соединение при помощи аппарата сварки РРГ, либо специального паяльного прибора. Клееное, резьбовое, компрессионное крепление недостаточно надежно, так как приводит к искривлению, деформации изделий. Какие нужны фитинги для пропиленовых труб, разновидности изделий?

1. Муфта – полая деталь, используемая при соединении двух концов одного диаметра. В нее вставляются с разных сторон два отрезка, закрепляются сваркой. Муфты с накидной гайкой разборные необходимы для участков, которые подвергаются чистке, разборке (чтобы снимать элементы, счетчики).
2. Американка – при монтаже резьбового сочленения металлического изделия и трубы для отопления из полипропилена.  С одного конца разъемный элемент с резьбой металла скручивается, со второй приваривается пластичному участку.
3. Фитинги штуцерные нужны при совмещении шлангов с трубами.
4. Переходники – элементы стыкования участков неодинаковых диаметров. Среди ассортимента изделий есть резьбовые детали соединения металлических и полипропиленовых труб, либо между участками элементов отопления.
5. Уголки. Применяются на участках поворотов, имеют различные по размеру, либо одинаковые углы и диаметры, в сочетании с переходниками.
6. Крестовина, тройник необходим при сочленении, отводе трех и более ответвлений трубопровода. Различаются конфигурациями, углами. Модели с резьбой — для деталей из отличительных материалов (металл, пластик). Гладкими, без резьбы фитингами соединяют между собой PPR полипропиленовые трубы для отопления.
7. Обводы. Изгибать полипропилен не рекомендуется, поэтому при обведении какой-либо линии провода в конструкцию вваривают специальные вогнутые, выгнутые детали – обводы.
8. Петли — компенсаторы для полипропиленовых труб отопления используют при регулировании термических нагревательных расширений.
9. Вентили, краны употребляются полипропиленовые, либо латунные, при наличии переходников.

Соединительные элементы, заглушки, фиксаторы, крепеж из полипропилена удобны. Они практичны, имеют низкую стоимость.

ПОСМОТРЕТЬ ВИДЕО

Основные размеры диаметра 20 — 40 мм.

Не менее важно произвести монтаж по инструкции. Склеивание элементов труб и фитинга подразумевает надежную фиксацию, без вращения

Сварка деталей станет надежной и герметичной только после застывания труб.

Будьте осторожны, сегодня на рынке много мошенников, которые предлагают хрупкую недолговечную подделку под брендом известной фирмы. Такие трубы моментально приходят в негодность

Обращайте внимание на оригиналы сертификатов и лицензию

На что стоит обратить внимание при выборе труб

Изделия бывают однослойные и многослойные

Многослойные трубы стоят дороже, но они армированные, соответственно легко справляются с высоким температурным режимом.

Маркировка

Все пластиковые изделия однослойного типа содержат маркировку, которая дает возможность узнать состав, соответственно и то где их можно

использовать.

Маркировка	особенности	применение
PPH	Ёокая твердость Не готовы к эксплуатации при низких температурах	В Вентиляция Промышленная трубная магистраль
PPB	бкость Морозоустойчивость	В «теплый пол» Производство ударопрочных труб и фитингов
PPR	Ёокая прочность Выдерживают скачек температуры в +110 градусов по Цельсию После разморозки полностью восстанавливаются Стойкие к агрессивным средам бесшумные	В СГВ «теплый пол» Отопление для частного дома Транспортировка Сжатого воздуха

Армирование

При пайке в местах соединения придется удалить армированный слой.

а)Алюминиевая фольга, может находиться ближе к внешней поверхности или внутренней. В любом варианте монтаж с особенностями.

Слои бывают двух типов

</ol>

• Перфорированный – фольга с отверстиями. В момент отливания трубы, жидкий полипропилен проникает через отверстия, создавая прочный монолит.
• Сплошной слой – это три склеенных слоя.

б) Армированная стекловолокном – в полипропилен добавляется стекловолоконный наполнитель.

• Сварка без особенностей
• Высокая жесткость труб
• Тепловое расширение 25%
• Монолитное соединение

Цвет

Влияет ли цвет на качество изделия. Специалисты уверены, что данный факт также стоит учитывать.

Серый

• Выдерживает высокие температуры
• Стойкий к агрессивным средам
• Долгий срок службы
• Не несет вреда окружающей среде
• Герметичен

Черный

• Не пропускает ультрафиолетовых лучей
• Стойкий к агрессивным средам и химикатам
• Не рассыхается
• Повышенная прочность

Низкая ценовая категория, пригодны для обустройства системы полива участка.

Производитель

Применяя изделия известных производителей, есть гарантия качества и соответствия маркировкам и стандартам.

• Banninger, Aquatherm, Wefatherm, Pexay – Германия
• Экопластик, FV – Plast – Чехия
• TEBO, Pilsa, Vesbo, Vaitek, FIRAT, Kalde, Jakk0 –Турция
• PRO AQUA, КРОСС, РБК, Heisskraft, Santrade, Политек – Россия
• BLUE OCEAN, Dyzain – Китай

Трубы для канализации

Это отдельный вид труб. Изготавливаются они строго по СНиП 2,04,01 и Сп 40,107

Требования для изделий канализационной системы

• Высокие антикоррозийные свойства
• Стойкость к агрессивной среде
• Максимальная температура +95 градусов
• Срок эксплуатации 50 лет
• pH 2-12
• Наличие сертификата
• Акт соответствия санитарным нормам.

Техническая характеристика канализационных труб из полипропилена

• Температура деформации от +150
• Плотность 0,9 г/см3
• Нагрузка на разрыв 35 Н/мм2
• Текучий предел 25 Н/мм2
• Линейное расширение 0,15 мм/м
• Теплоемкость (при +20) 2кДж/кгс
• Теплопроводность (при+20) 024 Вт/мс

Размеры

• Диаметр изделий: 200, 160, 130, 110, 80, 50, 40, 32.
• Длина труб: 3м, 2м, 1м, 0,75м, 0,5м.
• Трубы для канализации не эластичны и не имеют гибкости. Для монтажа применяются фитинги.

Полипропиленовые трубы полностью оправдывают соотношение цены и качества. Правильно выбранные и монтированные изделия прослужат без ремонта долгий срок.

Ведущие производители

Неизменным лидером среди производителей полипропиленовых труб и фитингов уже много лет считается компания Rehau. Разработчики фирмы придумали надежный метод соединения труб с помощью уголков, прочих соединительных элементов.

Однако с тех пор, как появились фитинги rehau, много воды утекло. Рынок буквально заполонили фирмы, предлагающие собственные полипропиленовые новинки. Каждый производитель стремится выделиться своей продукцией, но кому действительно стоит доверять? Здесь обозначим только те бренды, которые отметили как наилучшие сами потребители.

Из полипропилена можно сделать всю отопительную систему, даже в больших домах

Первыми идут немецкие компании. Им идеально удаётся производить высококачественную продукцию, внедряя в свои пластиковые изделия уникальные стойкие свойства полипропилена: Akwatherm, Banninger, Rehau.

Надежные производители полипропиленовых труб, соединительных частей — Чехия WavinEcoplastic, Valtec – итальянские детали.

Популярностью пользуются фитинги Rehau Германия, изделия турецкой компании KALDE, российские РВК. Отзывы о товарах из Китая, Турции, Украины различаются: хвалебные чередуются с отрицательными. Связано такое противостояние с многочисленным подпольным фальсификатом. Износоустойчивые изделия ppr, выпускаемые промышленными заводами, нареканий не получают.

Общие сведения о классификации труб

Трубы изготавливаются из полипропилена.

Гомополимер

Стандарты PPR

• ГОСТ 21553 — Материал плавится при температуре +149 градусов по Цельсию
• ГОСТ 15139 – плотность 0,9 гр/см.куб.
• ГОСТ 11262 – растяжение 24-25 Н/кв.мм, удлинение при его достижении 50%
• Прочность на разрыв 34-35
• ГОСТ 15173 термическое расширение коэффициент – 0,15 мм/ммс
• ГОСТ 23630 теплоемкость 2 кДж/кг при +20 по Цельсию
• Немецкий стандарт. Теплопроводность 0,24 ватт на м/с при +20 по Цельсию

Особенности PPR

• Отсутствие коррозии и распада. Долгий срок службы. Отопление и ГВС – 50 лет, холодное водоснабжение – 100 лет
• Внутренний диаметр не меняется в течение эксплуатации, стенки гладкие, не образуется налипаний.
• Лояльная цена
• Легкие
• Не требует лакокрасочного покрытия. Ремонт без особенностей. Замена поврежденного участка производится без дорогой спецтехники
• Соединяется в монолитную систему, что гарантирует полную гидроизоляцию. Резьбовые соединения сведены к минимуму.
• Минимум конденсата. Низкая теплопроводность.
• Практически бесшумные
• Не подвержены воздействию перепада температуры
• Хорошо перенося агрессивную среду
• Материал экологически чистый

Применение

1. Монтаж водопровода
2. Создание системы отопления
3. Канализационная система и ливневая канализация
4. Перевоз агрессивных химикатов
5. Для транспортировки сжатого воздуха
6. Для системы полива
7. Для дренажных устройств

То, какие трубы будут применяться, для монтажа напрямую связано со сферой применения. Изделия обладают разными характеристиками.  Например, для системы канализации главными показателями являются максимальная температура и давление, а для водопроводной магистрали требования повышенные.

Техническая характеристика

• PN 10 -давление не выше 10 атмосфер, температура 20 градусов. Можно использовать для ХВС и технической воды.
• PN16 – давление до 16 атмосфер, температура +60 градусов по Цельсию. Наружный диаметр 1,6 -11 см. Хорошо подойдут для теплого пола.
• PN20 – давление 20 атм. Температура 95 градусов по Цельсию. Идеальны для ЦО
• PN 25 – материал содержит алюминиевую фольгу или стекловолокно. Облазают высокой прочностью. Давление 25 атм., максимальная температура 95 градусов по Цельсию.

Наружный диаметр (мм)	PN10	PN20	PN25
Диаметр внутри	Толщина стенки	Диаметр внутри	Толщина стенки	Диаметр внутри	Толщина стенки
16	10,6	2,7
20	16,2	1,9	13,2	3,4	13,2	3,4
25	20,4	2,3	16,6	4,2	16,6	4,2
32	26,0	3,0	21,2	5,4	21,2	3,0
40	32,6	3,7	26,6	6,7	26,6	3,7
50	40,8	4,6	33,2	8,4	33,2	4,6
63	51,4	5,8	42	10,5	42	5,8
75	61,2	6,9	50	12,5	50	6,9
90	73,6	8,2	6	15
110	90	10	73,2	1,8,4

Эквивалентный проход (мм)	Наружный диаметр (мм)
10	16
15	20
20	25
25	32
32	40
40	50
50	63
65	75
80	90
90
100	110
125	125
150	160
160	180
200	225
225	250
250	280
300	315
400	400
500	500
600	630
800	800
1 000	1 000
1 200	1 200

мпература По Цельсию	Срок службы	Тип трубы
PN10	PN16	PN20	PN25
Допустимое превышение давления кгс/см2
20	10	13,5	21,7	21,7	33,9
20	25	13,2	21,1	26,4	33,0
20	50	12,9	20,7	25,9	32,3
30	10	11,7	18,8	23,5	9,3
30	25	11,3	18,1	22,7	28,3
30	50	11,1	17,7	22,1	27,7
40	10	10,1	16,2	20,3	25,3
40	25	9,7	15,6	19,5	24,3
40	50	9,2	14,7	18,4	23,0
50	8,7	13,9	17,3	23,5	21,7
50	25	8,0	12,8	16,0	20,0
50	50	7,3	11,7	14,7	18,3
60	10	7,2	11,5	14,4	18,0
60	25	6,1	9,8	12,3	15,3
60	50	5,5	8,7	10,9	13,7
70	10	5,3	8,5	10,7	13,3
70	25	4,5	7,3	9,1	11,9
70	30	4,4	7,0	8,8	11,0
70	50	4,3	6,8	8,5	10,7
80	5	4,3	6,9	8,7	10,8
80	10	3,9	6,3	7,9	9,8
80	25	3,7	5,9	7,5	9,2
95	1	3,9	6,7	7,6	8,5
95	5	2,8	4,4	5,4	6,1

Критерии выбора

Правильно выбрать полипропиленовые трубы для отопления помогают параметры:

Длина — прямые отрезки различной длины (2-5 м.) удобны для перевозки, хранения. Доступно изготовление деталей по индивидуальным параметрам.

Диаметр — различают внутренние и внешние, наружные диаметры. Обозначается диаметр наружный в мм. (16 мм — 500 мм и больше), в дюймах внутренний. Данный параметр важен при расчете расходов жидкости, рабочих параметров температуры нагрева и допустимых критериев норм давления. Опираясь на диаметр, выбирают фитинги, соединительную арматуру под монтаж трубопровода.

Диаметр полипропиленовых труб для отопления подразделяют на следующие по категориям в зависимости от величины.

1. Детали малых сечений (16-63 мм) оборудуют в высотных, малых домах, общественных помещениях. Устанавливают для проведения конструкций отопления, водоснабжения, подключают линии к сетям централизованного отопления.
2. Изделия средних размеров (75 — 135 мм) применяют для проведения вентиляционных, канализационных конструкций домов, различных зданий. Задействуют при перевозках химических промышленных веществ, объемов сжатого воздуха. Самый популярный диаметр размера 110 мм (для канализационной системы внутри).
3. Трубы большого диаметра (больше 400 мм) используют только для канализационных систем наружного пользования, магистральной линии водоснабжения, на предприятиях промышленности.

Для выбора бытовых изделий чаще опираются на следующий расчет диаметра трубы для отопления:

20 мм – на ветви водопроводные и отопления внутри квартир; 25 мм – на стояки и разводку при домах малой этажности, для проведения линий отопления, обустройства обогреваемых полов; 32 мм – на конструкции стояков, для монтажа подводящих линий в домах 5 этажных, и более.

Температура. Максимальная предельная температура, на которую рассчитаны полипропиленовые трубы марок PN20 и PN25 — 95 градусов С. Для проведения конструкций отопления выбирают PN25. Но здесь указана постоянная максимальная температура горячей воды, не влияющая на состояние трубы. Вместе с тем они отлично выдерживают и высокий уровень градусов равный 120, но только на короткий период времени.

Температура плавления пластика – 175 градусов С — полное разрушение материала.

Армирование. Армированный полипропилен позволяет избежать критичного расширения трубы при горячем водоснабжении, труба, армированная стекловолокном толще, сможет выдержать температурные нагрузки намного лучше, чем без наполнителя. Температура в 140 градусов размягчает изделие, оно быстро теряет конфигурацию, структуру. Армированный полипропилен для отопления или нет – он обязательно развалится при превышении завышенной нормы.

Давление. У каждого пластикового сантехнического промышленного изделия унифицированный диаметр полипропиленовых труб, стандартные задачи и соответственная маркировка

Выбирая комплектацию, обратите внимание на расчет теплопроводности, технические характеристики и параметры давления, от этого зависит период эксплуатации ветвей трубопровода

Маркировка полипропиленовых труб состоит из:

букв «PN», которые обозначают номинальное давление;

чисел «10, …, 25» — значение давления в атмосферах.

Преимущества труб из прочного полипропилена

Полипропиленовые трубы используют в разных отраслях ремонта и строительства. Технические характеристики изделий уже высоко оценили потребители всего мира, поэтому полипропилен для отопления стал не заменим в устройстве линий водоводов.

Соединяются данные трубы для отопления при помощи диффузионной сварки (плавление материалов через нагревание до высоких температур). Диффузионная сварка создает, таким образом, неразрывное соединение.

Они представляют соединительную конструкцию эластичной формы, похожей внешне на петлю. Элемент соединения компенсирует расширение температур при резких скачках таковой внутри трубы или при увеличении давления воды. Металлопластиковые детали в таком случае обязательно разорвутся.

Изделия из полипропилена с маркировкой «для отопления» обладают множеством положительных достоинств не зависимо от вида армирования:

</ol>

• не подвергаются коррозии и размножению вредных грибков или бактерий;
• устойчивы к механическим и химическим воздействиям извне;
• низкая теплопотеря (пластик в отличие от металла сильно не нагревается от горячей воды, проходящей по линии);
• быстрый и удобный монтаж/демонтаж;
• широкий ассортимент фитингов (элементов соединения)
• многослойность делает их устойчивыми к износу;
• лёгкий вес упрощает доставку к месту сборки;
• создается непроницаемая герметичная система отопления;
• покраска не требуется;
• максимальная экологичность;
• отсутствует вибрация, шум от движения воды;
• материал не проводит электричество;
• огнестойкость;
• стойко выдерживаются потоки воды при сильном давлении;
• горячая вода подходящей температуры не портят форму и качество изделия;
• средняя цена, доступная каждому хозяину.

В развязки таких труб есть огромное колличество вариаций

Полиэтиленовые или поливинилхлоридные линии для отопления не обладают такими качествами, а ГОСТ полипропиленовых труб гарантирует при должном монтаже послужить им безукоризненно десятки лет.

Используемые источники:

• https://eurosantehnik.ru/nedostatki-polipropilenovyx-trub-v-otoplenii-doma.html
• https://www.tproekt.com/polipropilenovye-truby-dlya-otopleniya/
• https://sdelat-dom.ru/remont/vodoprovod-kanalizaciya/polipropilenovye-truby-dlya-vodoprovoda/
• https://ichip.ru/sovety/ekspluataciya/6-nedostatkov-plastikovyh-trub-dlya-otopleniya-o-kotoryh-stoit-znat-kazhdomu-708042
• https://mr-build.ru/newsanteh/polipropilenovye-truby-dla-otoplenia.html

</ul></table></table></table></ul></h3></ol></h4></ul></h4></ul></h4></h3></table></ul>
