Что ведет к разрушению фундаментов и дорожных покрытий? Узнайте про установку водоотводных лотков своими руками и проблема будет решена! Виды лотков и их предназначение. Инструкция по монтажу. Все особенности установки.Обо всем этом вы можете узнать в нашей статье!
Виды водоотводных лотков их особенности
Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.
Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.
Водоотводные лотки имеют несколько видов:
- Сточные
- Коробчатые
- Щелевые
- Бордюрные
Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.
Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.
Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.
Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.
Все водоотводные лотки изготавливаются из разных материалов:
- Металл
- Чугун
- Пластик
- Железобетон
Для каждого вида водоотвода стоит использовать определенный материал.
Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.
Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.
Точечный водоотвод
Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.
Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.
Линейный водоотвод
Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.
Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.
Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.
При установке необходимо выдержать уклон, не более 5 градусов. Вода должна свободно стекать по желобу.
Поверхностный водоотвод
Для поверхностного водоотвода необходимо проектирование.
Особое внимание уделить:
- Определению системы водоотвода
- Схеме расположения каналов, точек забота и мест сброса воды
- Количеству материала
Все эти задачи решаются с учетом нескольких важных моментов:
- тип грунта;
- вид поверхности;
- уровень подземных вод;
- схеме расположения различных построек, сооружений, дорожек, клумб;
- частота и интенсивность выпадения осадков.
Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.
Монтаж водоотводных лотков своими руками
Комплексная система водоотвода
Комплексный водоотвод включает в себя:
- систему водоотвода с кровли;
- поверхностный водоотвод;
- внутренний отвод воды;
- систему отвода грунтовых вод;
- дренажные канавы.
Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.
Установка водоотводных лотков
Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.
Все пластиковые лотки надо бетонировать. В противном случае зимой их выдавит грунт, и они потрескаются.
Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.
Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.
Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.
Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .
Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.
Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.
Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.
Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.
Водоотводные лотки из пластика (для кровли и горизонтальных поверхностей) собирать стоит перед монтажом.
Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.
Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.
Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.
Ливневая (дождевая) система водоотвода из пластика
Ливневые водоотводные лотки представляют собой конструкции, предназначенные для сбора и отвода грунтовых, талых и дождевых вод. Речь идет о системе желобов, направленной на транспортировку воды с любого участка в канализацию. При этом установка таких изделий требует минимума земляных и монтажных операций. Их монтируют в зонах, где наблюдается ограниченная глубина заложения.
Виды ливневых водоотводных лотков
Сегодня вышеуказанные дренажные системы условно разделают на:
- пластиковые;
- металлические;
- железобетонные;
- композитные;
Пластиковые:
пластиковые водоотводные лотки
Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места. Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.
Металлические:
металлические водоотводные лотки
Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.
Бетонные:
Бетонные водоотводные лотки
Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К их преимуществам нужно отнести способность выдерживать большие механические нагрузки.
Полимербетонные:
Полимербетонные водоотводные лотки
Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.
Видео установка пластиковых лотков вдоль трассы
На что обратить внимание при выборе ливневых водоотводных лотков?
Выбирая водоотводные лотки необходимо учитывать вес и габариты изделий. Чтобы не ошибиться с выбором, необходимо брать во внимание особенности материала, высоту конструкций. Все эти факторы влияют на предполагаемый объем воды, который необходимо отвести с участка. Важно учитывать место, где будут возводиться лотки. Для каждой зоны подходят конкретные изделия.
Как правильно соединять водоотводные лотки с решетками под углом
Критерии, влияющие на выбор лотков
При выборе вышеуказанных конструкций учитывается два основных параметра.
- В первую очередь это касается допустимой нагрузки.
- Вторым критерием считается пропускная способность. В этом плане изделия делят на несколько групп. Маркировка А 15, предусматривает пропускную способность до 1.5 т. Такие решения отлично подходят для спортивных площадок, пешеходных зон. Их можно монтировать под садовыми дорожками на приусадебном участке.
- Лотки В 125, выдерживающие до 12.5 т используются на автостоянках. Подходят такие ливневые лотки для гаража.
- Лотки С 250, предусматривающие нагрузку до 25 т, подходят для монтажа вдоль дороги. Е 600 – отличный вариант для аэропорта.
-
ливневые водоотводные лотки для аеропорта
- Ливневые лотки для коттеджа имеют обозначение В 125.
- Подбор ливневых водоотводных лотков для парка может варьироваться от А 15 до D 400. В этом случае все зависит от подходящей ширины и высоты изделия.
Таблица нагрузки, размеров и пропускной способности пластиковых водоотводных лотков
| Класс нагрузки | Ширина гидр. сечения | Пропускная способность | Габаритные размеры |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 1.8 л/сек | 1000 x 145 x 60 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 1.8 л/сек | 1000 x 148 x 63 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 2.4 л/сек | 1000 x 145 x 80 мм. |
| A15 — 15 кН (до 1.5 тонн) | 100 мм (DN100) | 2.5 л/сек | 1000 x 116 x 96 мм. |
| A15 — 15 кН (до 1.5 тонн) | 100 мм (DN100) | 2.5 л/сек | 1000 x 116 x 96 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 3.6 л/сек | 1000 x 145 x 100 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 5.1 л/сек | 1000 x 145 x 120 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 150 мм (DN150) | 6.01 л/сек | 1000 x 196 x 117 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн), C250 — 250 кН (до 25 тонн) | 100 мм (DN100) | 9 л/сек | 1000 x 145 x 185 мм. |
| Класс нагрузки | Ширина гидр. сечения | Пропускная способность | Габаритные размеры |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 5.9 л/сек | 1000 x 248 x 102 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 8.9 л/сек | 1000 x 246 x 100 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 24.2 л/сек | 1000 x 246 x 185 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн), D400 — 400 кН (до 40 тонн), E600 — 600 кН (до 60 тонн) |
200 мм (DN200) | 28.9 л/сек | 1000 x 249 x 203.5 мм. |
| A15 — 15 кН (до 1.5 тонн), B125 — 125 кН (до 12.5 тонн),
C250 — 250 кН (до 25 тонн) |
200 мм (DN200) | 34.9 л/сек | 1000 x 246 x 235 мм. |
Ширины и высоту любого типа лотка выбирают, учитывая объемы сточных вод, которые должны проходить через эти изделия. Определяется данный показатель по следующей формуле: Q = q20 ? F ? ?.
Q при этом является расчетной величиной. q20 представляет собой коэффициент, который характеризует объем осадков, содержащийся в канализации. F в этой форме считается площадью участка. ? выступает в роли коэффициента водоотведения, который зависит от покрытия.
как врезать дождевые водоотводные лотки в друг друга
Для зон имеющих асфальтовое покрытие, характерным показателем считается число 0.95. Асфальто-бетонное покрытие предусматривает постоянный ? 0.85. Если земля покрыта гравием, коэффициент водоотведения должен составлять 0.40. Водоотводный лоток должен выбираться строго по указанным расчетам. Пренебрегать ими специалисты не рекомендуют в силу того, что в противном случае канализация может функционировать плохо, не справляясь с должным отводом жидкости. Неправильные расчеты, как правило, проявляются уже после первых сильных дождей.
Конструкция ливневого (дождевого) водоотводного лотка
устройство и монтаж пластикового водоотводного лотка в разрезе
- асфальто-бетонное покрытие
- температурный шов
- основа дороги ГПС
- грунт
- бетонная основа
Компоненты системы поверхностного отвода воды
Для приусадебных участков, отличающихся большой площадью одних лотков для отвода необходимого количества вод, может быть недостаточно. На большой территории лучше разместить несколько компонентов, предназначенных для слива в канализацию грунтовых, талых и дождевых вод. К ним относятся:
что в себя включает водосточная система, перечень элементов: дождевики, пескоуловитель, решетки для лотков,
- Пескоуловители
- Дождеприемники
- Водоотводные лотки
- Дренажные решетки
- Решетки для дождеприемника
Пескоуловители отвечают за зачистку всего участка от засорения листьями. Также они предотвращают скопление избыточного количества песка. Производят такие изделия, как правило, из пластика, который обладает стойкостью к большим нагрузкам и не боится перепадов температур.
Второй компонент предназначен для сбора воды с кровли участка. Он применяется как для ливневого, так и точного водоотведения. Лотки, как вы уже поняли, отвечают за транспортировку воды в канализацию.
Дренажные решетки при этом обеспечивают защиту процесса от попадания не нужного мусора. Решетки для дождеприемника защищают указанный элемент от попадания камней и прочих габаритных компонентов.
Инструменты, предназначенные для монтажа дождевых водоотводных лотков
В работе с вышеуказанными изделиями потребуются:
- лопата, с помощью которой мы будем создавать траншеи,
- несколько ведер для транспортировки песка,
- бетономешалка.
В процессе монтажа может пригодиться:
- ножовка,
- молоток,
- а также ручная пила или болгарка.
Если вы планируете использовать железобетонные лотки, болгарку придется оснастить алмазным диском.
Еще одно видео про установку дождевого лотка
Установка ливневого водоотводного лотка
Для самостоятельного монтажа ливнево-дождевой канализации на приусадебном участке своего домика нужно следовать следующей инструкции:
установка первого водоотводного пластикового лотка на бетонное основание возле тротуарной плитки
- Прежде всего, необходимо в соответствие с проектом канализации выкопать несколько траншей, предназначенных для лотков.
- Ливневая канализация должна монтироваться с соблюдением определенного уклона.
- Как правило, он варьируется от одного метра до десяти миллиметров. Чтобы выкопать подходящие траншеи нужно подготовить почву.
- В частности, уплотнить нижний слой грунта. Для этого на дно выкладывается слой песка, служащий в качестве некого дренажа.
- Если вы планируете установить пластиковые лотки, нужно также позаботиться о наличии бетонного основания, ширина которого должна составлять около десяти сантиметров.
- Специалисты рекомендуют при помощи качественного бетона не только производить основание, но и подобным же образом укреплять стенки траншеи. Это позволит предотвратить деформацию пластика под давлением грунта, что возникает вследствие разницы температур. Затем в коробку из «бетона» кладется лоток.
- В целях обеспечения дополнительной защиты желательно желоб лотка оснастить закрытой решеткой. Она позволит предотвратить попадание в канализационную сеть лишнего мусора. Водоприемная решетка должна располагаться на 3-5 миллиметров ниже уровня грунта. Соединяются лотки между собой за счет определенных пазов.
- Чтобы не ошибиться со схемой установки, на качественных лотках производитель указывает направление, согласно которому должна транспортироваться вода.
- Для достижения полноценного результата, стыки изделий должны быть обработаны качественным герметиком. Это обеспечит лотки непроницаемостью. Относительно решеток, независимо от их типа предусматривается одинаковая установка.
правильное соединение полимербетонных лотков при помощи герметика
Заключительные советы
- Начинать установку необходимо с подготовки бетонного основания и подключения канала с отводом к канализационной трубе. (Бетонное основание должно быть порядка 7-10 см)
- Первую часть дождевого лотка нужно закрепить торцевой заглушкой используя герметик
-
Торцевая заглушка для дождевого лотка
- Чтоб дождевой лоток не шатался его необходимо забетонировать с обеих сторон и утрамбовать. (в случае когда с одной стороны имеется опора или тротуарная плитка, — бетонирование проводится только с другой стороны, для надежности этого вполне хватит)
- Если вы используете пластиковый или полимербетонный лоток, рано или поздно Вам придется провести обрезку, для этого не забывайте про защитную маску и очки. Любая болгарка, радиус круга, которой будет достаточен — вполне справится с этой задачей.
- В конце не забудьте прикрепить торцевую заглушку, чтобы воды не уходила на ваш участок.
- После того как бетон засох, необходимо провести обратную подсыпку земли. В идеале эту землю следует утрамбовать и вывести на уровень с поверхностью ливневого лотка. Со временем земля еще утрамбуется, поэтому можете сделать чуть выше.
-
закрепляем стенку ливневого лотка при помощи бетонной кладки
- Пока бетон у основания стенок не засох, рекомендуется установить защитные решетки, чтоб впоследствии не было проблем
- Если на вашем садовом участке находится газон, — его нужно беречь от мыльной воды
- При монтаже около тротуарной плитки и брусчатки можно использовать лотки высота которых не превышает 8 см, — этого достаточно чтобы проложить прямо среди тротуарной дорожки.
Несколько типов подключения пластиковых лотков
Подключение ливневого (дождевого) водоотводного лотка через пескоуловитель
Первый способ рекомендуется использовать, если на вашей территории имеется песок. Пескоуловитель решит данную проблему без каких либо проблем, и чистить его нужно крайне редко.
Установка лотка через канал с отводом и корзинкой для сбора муссора
Второй способ подключения самый простой и сразу напрямую подключается к канализационной трубе. Фильтром в таком случае служит лишь небольшая корзинка от мусора — чистить которую придется почаще, но и доступность к ней в разы больше и легче.
Как сделать систему водоотвода незаметной?
Щелевые решетки между тротуарной плиткой — идеальное решение для загородного дома
Щелевые решетки новое решение для водосточной системы
В данном случае можно использовать щелевые решетки. Но тротуарную плитку придется укладывать под углом по направлению к решетке, чтоб вода нормально стекала вглубь. Сама же плитка ложится поверх лотка на уровне или чуть выше щелевой решетки.
Наглядный видео пример как правильно установить поверхностный ливневый водоотвод своими руками
Вопрос, что такое ливневая канализация, уже не является чем-то загадочным и непонятным. В СМИ постоянно обсуждаются темы на правильность работы канализации этого типа, особенно когда города заливают дожди. Это система специально закладывается для отвода дождевой и талой воды. И в частном домостроении ее сегодня используют повсеместно. Загородные застройщики вкладывают в ливневку немалые деньги, чтобы обезопасить свой участок от затопления.
Как работает ливневка
Устройство ливневой канализации простое. Это сеть каналов, туннелей или труб, которые отводят от фундамента дома и с территории участка дождевую и талую воду. Вывод организуют за пределы участка в естественные водоемы, канавы или овраги. Иногда устанавливают в грунт резервуары, где вода просто собирается, а затем насосами выводится дальше. При этом канализационная сеть является системой самотечной. Поэтому очень важно правильно выставить угол наклона труб или каналов от дома в сторону вывода за пределы территории. Кстати, угол наклона варьируется в пределах 3-7 градусов.
Устройство ливневой системы
Виды ливневой канализации
Существует два вида ливневки:
Пример открытого и закрытого вида ливневой канализации.
- Открытого типа. Это прорытые канавы, в которые укладываются бетонные или пластиковые лотки. Сверху лоточную систему закрывают металлическими или пластиковыми решетками. До появления лотков вырытые канавы (траншеи) бетонировали вручную, или просто их засыпали щебнем или гравием.
- Закрытая. Это подземная сеть из труб. Сегодня используют обычные канализационные трубы из пластика, которые соединяются между собой раструбным способом.
Схема закрытой (подземной) ливневой канализации
Надо отдать должное, что обе разновидности сегодня применяются на загородных участках в равных долях. При этом лотки для ливневой канализации (бетонные или пластиковые) проще в монтаже. Вторые легче, а значит, и работать с ними проще, поэтому они так популярны и востребованы.Рекомендуем также прочитать статью про автономную канализацию для частного дома, как она устроена, читайте на нашем сайте.
Монтаж ливневки
Весь монтажный процесс надо разбить на три основных этапа:
- Создать схему и подсчитать проходимость сети.
- Провести подготовительные работы.
- Непосредственно проводится и сам монтаж.
Схема и расчет
В первую очередь создается схема. Ливневую систему надо прокладывать там, где в большом количестве собирается дождевая и талая вода. А это скаты крыш, под которыми установлен водосток. Именно под вертикальными трубными стояками водосточной системы и надо монтировать приемные элементы ливневки. То есть это будут отправные точки начала схемы. Получается так, что сколько стояков у водостока, столько ветвей канализации придется устанавливать.
Противоположная крайняя точка – это дренажный колодец. Его устанавливают в самом низком месте загородного участка. Поэтому это место заранее надо найти и обозначить.
Схема ливневой канализации.
Теперь на бумаге наносим схему:
- Сначала обозначаем место расположения колодца.
- Под стояками водостока основного дома наносим места расположения дождеприемников.
- Между колодцем и ближайшим к нему приемником наносится прямая линия. Это основной контур ливневой канализации.
- Остальные дождеприемники для ливневой канализации объединяем в единый контур и подводим к основной ветке.
На участке кроме основного дома есть и подсобные строения: гараж, баня, летняя кухня и прочие. Под их крышами также установлены водостоки, а значит, и для этих построек придется проводить ливневку. Делается все точно так же, как и с системой основного дома. Только подключают их основной контур, к главному контуру канализации.
Соединение всех ветвей в единую сеть может производиться по двух схемам:
- елочка, когда стыковка разных веток канализации производится под углами к главному контуру;
- круговая, когда проводится основной контур, а все остальные ветви соединяют к нему через объединенные скругленные участки.
Обычно используют первый вариант, как самый простой и малозатратный.
Теперь, что касается расчета. Схема есть, на ней можно точно подсчитать количество дождеприемников, фитингов, смотровых колодцев и общую длину требуемых труб.
Внимание! Смотровые колодцы нужны, чтобы контролировать работу ливневки, и при необходимости проводить ее чистку. Устанавливают эти устройства через каждые 50 м. На небольших дачных участках их не устанавливают.
Подготовительные работы
В первую очередь на участок переносят схему. Просто устанавливают колышки, которые обвязывают шпагатом или бечевкой. Теперь в руки надо взять лопаты и выкопать траншеи под канализационную трубу.
Так как серьезных требований к ливневке нет, кроме правильно установленного угла наклона, то закапывают трубы на небольшую глубину. Отвод дождевой и талой воды производится только при положительных температурах, поэтому не надо обращать внимание на то, что трубная разводка замерзнет. Соответственно и объем земляных работ будет небольшим.
Самое главное в процессе рыться траншей – хотя бы немножко придерживать наклона в сторону колодца. Обязательно тут же выкапывается котлован под колодец. Он может быть собран из железобетонных колец, кирпича, блоков или камня. Но сегодня все чаще для этого используют разного размера и форм пластиковые емкости. Значит, котлован надо выкопать под параметры приобретенного резервуара.
Дно траншей засыпается песком. Постарайтесь выдержать уклон хотя бы визуально. В принципе, на этом подготовительный этап можно считать завершенным.
Монтажный процесс
Монтаж ливневой канализации подошел к своему главному этапу – укладка труб или лотков и сборка сети. Это самый важный процесс, от которого зависит эффективная и корректная работа всей системы. Что касается труб, то для ливневки используют обычные канализационные изделия диаметром 100-110 мм. Их укладывают, вставляя друг в друга. При стыковке соседних ветвей соединение производится фитингами: отводами, тройниками, крестовинами.
Именно на этом этапе надо проследить, чтобы угол наклона по всей длине контуров был одинаковым. Поэтому, укладывая каждую трубу, проверяют ее на наклон с помощью уровня или угломера. Если наклон большой, то под нижний край трубы подсыпают слой песка. Если маленький, то, наоборот, насыпанный слой уменьшают.
Когда будет собрана вся сеть, переходят к установке канализационного колодца. Главная задача, если приобретен готовый резервуар, выставить его так, чтобы его входной патрубок стал продолжением канализационной трубы по одной прямой линии. В отвод (колено) в этом месте – не самый лучший выбор. Это первое.
Второе – важно, чтобы входной патрубок находился на одном уровне с подводящей трубой. Поэтому сначала собирается ливневая канализация, имеется в виду трубы, а затем устанавливается пластиковый колодец. Если его входной патрубок оказался намного ниже канализационной трубы, то резервуар вытаскивают и делают под него песчаную подсыпку. Если он оказался выше, то дно котлована снижают, выкапывая часть грунта или песчаной подушки.
Установка дождеприемников
Установка дождеприемника для частного дома
При кажущейся простоте проведения этой монтажной операции, есть в ней несколько достаточно серьезных нюансов, влияющих на качество конечного результата. Вот последовательность проведения установки этого устройства:
- В местах установки дождеприемников выкапываются ямки глубиною больше высоты приспособления на 15 см, по сторонам на 30 см больше стороны устройства.
- На дно засыпают цементно-песчаную смесь. Выравнивают ее и трамбуют. Толщина подсыпки – 10 см.
- Внутрь ямки укладывается сложенная вдвое полиэтиленовая пленка. Укладка производится так, чтобы полиэтилен закрыл собой и стенки углубления. Это гидроизоляция, которая не даст бетонному раствору проникнуть в грунт и подушку.
- Дно заливается бетонным раствором толщиною 2-5 см.
- Устанавливают дождеприемник, выставляют его по уровню.
- Производят соединение его с трубой двусторонней муфтой или двумя отводами. Последний вариант используется лишь в том случае, если канализационная труба располагается намного ниже уровня установки дождеприемника.
- Проводят заливку бетоном зазора между стенками углубления и установленным устройством.
- Как только бетон «схватиться», внутрь корпуса дождеприемника устанавливают сифон, пескосборник и решетку.
Внимание! Дождеприемник по высоте устанавливается так, чтобы защитная его решетка располагалась на одном уровне с покрытием около фундамента. Это может быть отмостки или тротуар: плитка, камень, асфальт и прочее.
Вот так сооружается ливневка своими руками из канализационных труб.
Монтаж лотков
Что касается установки лотков ливневой канализации, то чисто схематически этот процесс от предыдущего ничем не отличается. То есть создается главный контур, к которому присоединяются ветви сети второстепенные.
Здесь необходимо решить в первую очередь вопрос, из какого материала лоток выбрать.
- Бетонные – это мощные изделия с большим удельным весом. Они выдерживают достаточно серьезные нагрузки, не подвержены негативному воздействию активных веществ. Прослужат долго. Единственный недостаток – повышенная масса, изделия тяжелые, вручную их ворочать трудно, поэтому придется воспользоваться услугами спецтехники. А это увеличивает расходы.
Бетонный лоток на фото
Пластиковые. Легки и удобные конструкции, которые по своим техническим характеристикам не уступят бетонным. К тому же они в разы дешевле. Производители, чтобы увеличить прочность изделий, изготавливают их с ребрами жесткости. Плюс пластика – разнообразие цветового оформления.</li>Из композитных материалов. Здесь две разновидности: полимербетонные и полимерпесчаные. Кстати, первые дороже вторых вдвое.</li>Металлические. Не самый популярный сегодня вариант, потому что металл, даже с защитным слоем, прослужит недолго. И хотя многие производители предлагают чугунные лотки, на срок эксплуатации это влияние не произвело. По сравнению с другими он низкий.</li></ol>
И два чисто конструктивных момента. Начнем с того, что ливневая канализация должна обладать стопроцентной герметичностью в местах соединения лотков. Поэтому производители сегодня предлагают лотки с соединительными замками типа паз-шип. Это дополнительно удобно и в том плане, что при соединении двух элементов нет надобности проверять, как плотно вошел один лоток в другой. То есть вставили шип одного в паз другого – и это гарантия герметичности соединения.
Второй конструктивный элемент – это заводской уклон. Заключается все это в том, что сам лоток – изделие прямолинейное. А вот его желобчатая часть изготавливается под углом. То есть с одной стороны толщина дна большая, с противоположной тоньше. Поэтому когда сооружается ливневка из таких лотков, то траншеи под них не надо выкапывать с наклоном. Дно выравнивается по горизонту, то же самое производится и с песчаной подушкой. Сами изделия выставляются также по горизонтали, что намного проще, чем производить выставление под наклоном. Изделия из бетона или композитного материала рекомендуется устанавливать на бетонную подушку. Пластиковые на песчаную.
Как ухаживать за ливневкой
Если это касается системы закрытого типа, то надо просто периодически чистить дождеприемник от мусора и песка. Обычно подземная часть замусоривается очень редко. Но если это произошло, то самый эффективный вариант – гидродинамический. Это подача большого количества воды под большим давлением.
Что касается лоточной системы, то главное – периодически чистить решетки, закрывающие лотки. Это можно сделать обычным веником. После окончания листопада рекомендуется прочистить и сами лотки. Для этого придется снять все решетки и достать мусор совком.
Заключение по теме
Ливневка в частном доме – система необходимая. Не стоит экономить на ней. Тем более затраты на ее сооружение минимальны. Сама технология монтажа проста, поэтому провести ее своими руками несложно. Главное – принять во внимание нюансы выбора и монтажа, обозначенные в этой статье. Даже небольшое отклонение в монтажном процессе может снизить качество конченого результата.
—>
Что приводит к разрушению дорожных покрытий и фундаментов? Решить эту проблему сможет установка водоотводных лотков. Виной этому может стать чрезмерная влага на участке или высокое залегание грунтовых вод. Ниже мы рассмотрим основные виды лотков, их предназначение и технологию монтажа, которую вы сможете выполнить своими руками. Также вы можете получить скидку на покупку лотка в интернет-магазине https://www.drenaj-shop.ru/catalogue/lineynyy-vodootvod/, если укажите, что пришли с нашего сайта «Ремонтик».

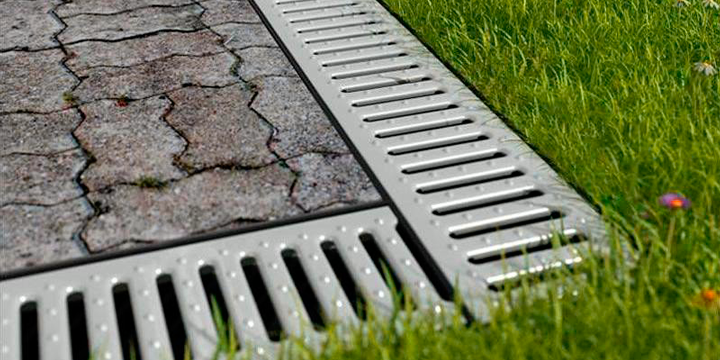

Особенности и виды водоотводных лотков
Талый снег и большое количество осадков приводит к скоплению воды, которая постепенно может разрушать дорожные покрытия и фундаменты.
Чтобы устранить эту проблему, стоит прибегнуть к монтажу линейного водоотвода. Ниже мы поговорим об этом процессе детальнее.
Виды водоотводных лотков:
- коробчатые;
- сточные;
- бордюрные;
- щелевые.
Сточный лоток отличается прямолинейной формой и имеет желоб по всей длине. Он используется для поверхностного отвода воды.
Коробчатый лоток имеет П-образную форму с решеткой и используется на поверхности.
Щелевой лоток имеет щель по всей наружной длине (хотя она бывает и прерывистой). Прекрасный аналог коробчатым лоткам.
Бордюрный лоток – вид щелевого лотка, который имеет выступ в виде буквы «Г» в верхней части для прикрытия щели в желобе.
- пластик;
- чугун;
- металл;
- железобетон.
При этом для каждого отдельного водоотвода нужно использовать определенный материал. Для крыш прекрасно подойдет полимер, так как он прочный и легкий. Для поверхности, которая подвергается серьезным нагрузкам, используют металл и чугун. Для дорог нередко используют бетон.
Все лотки изготавливают согласно ГОСТу и европейским стандартам.
Точечный водоотвод
Его нужно устанавливать в проблемных местах. Главное предназначение заключается в локальном сборе воды. Такой способ является прекрасным дополнением к линейному водоотводу. Стенки лотка используют проволоку для труб. Применяя две системы у вас получится идеальный водоотвод.
Линейный водоотвод
Он отлично впишется в равнинную местность, где нет локализации вод. При этом жидкость будет стекать по всей площади. Специалисты советуют делать вывод к канализации. Пескоприемник остановит остатки мусора и мелкую гальку. Решетка способна обеспечить защиту от крупного мусора.
Укладку лотков производят по бокам покрытия, что позволяет защитить плиточные или бетонные дорожки на участке.
При монтаже нужно выдерживать уклон, который должен составлять не больше 5 градусов. При этом вода должна спокойно стекать по желобу.
Поверхностный водоотвод
Для его устройства потребуется проектирование.
Отдельное внимание стоит уделить:
- количеству материала;
- схеме расположения каналов, мест забора и мест сброса воды;
- определению системы водоотвода.
Все эти задачи можно решить, учитывая следующие важные моменты:
- вид поверхности;
- тип грунта;
- уровень подземных вод;
- схеме расположения разных построек, сооружений, клумб и дорожек;
- интенсивность и частота выпадения осадков.
Если твердый грунт имеет недостаточную впитываемость влаги, то понадобится обустроить дополнительные канавы. Глинистая почва способствует образованию заболоченности и нуждается в подземного дренаже. Если высота участка разная, понадобятся дополнительные рукава.
Установка водоотводных лотков своими руками
Комплексная система водоотвода включает в себя:
- поверхностный водоотвод;
- систему водоотвода с кровли;
- внутренний водоотвод;
- дренажные канавы;
- систему отвода грунтовых вод.
Комплексный водоотвод включает все системы для сбора воды. Такой вариант позволит избежать любых неприятностей, связанных со скоплением осадков. Исключит образование льда, луж, заболоченности, сохранит фундамент и т.п.
Монтаж водоотводных лотков
Чтобы установить водоотводные лотки из любого материала самостоятельно потребуется траншея, вырытая по разметке. Саму разметку можно сделать с помощью кольев и бечевки.
Все лотки из пластика необходимо бетонировать. Иначе зимой их может выдавить грунт, в результате чего они потрескаются.
По размеру траншея должна быть шире люка. В готовый ров стоит засыпать щебень с песком, после чего поставить лоток.
Между собой изделия герметично соединяются. С помощью цементного раствора укрепляются стенки. На высыхание раствора должно уйти от 48 до 72 часов.
Рекомендуем сразу же установить решетки. Во время застывания цемент расширяется и способен сдавить лоток, по причине чего решетка не сможет лечь плотно. К тому же может деформироваться и сам лоток.
Когда цемент застынет, остальные пустоты нужно заполнить грунтом. Немного выше уровня лотка. С течением времени насыпь осядет. Пескоуловитель нужно поставить с одной стороны, а с другой – боковую заглушку. У пластикового изделия нужно обработать места стыков с помощью герметика.
Этот монтаж водопровода идеально подойдет для лотков из разных материалов. Бетонные водоотводные лотки можно монтировать без бетонирования. Они довольно тяжелые, и могут вынести нагрузку. Но речь идет только о монтаже в частном секторе, в местности, где нет тяжелой нагрузки, на приусадебном участке.
Щелевые лотки прекрасно подойдут для монтажа между плиткой тротуара, во всех местах где можно соблюсти эстетический внешний вид и избежать отверстий на поверхности, которые будут бросаться в глаза.
Отличительная особенность щелевых лотков заключается в том, что их устанавливают непосредственно под покрытие. Кроме того, не забывайте, что для хорошего отвода воды понадобится определенный уклон поверхности к щели.
Водоотводы для кровли устанавливают из металлических или полимерных лотков. Для их установки понадобятся специальные крепежи. Лучше собирать на горизонтальной поверхности. Установка должна производиться вдвоем.
Пластиковые водоотводные лотки (для горизонтальных поверхностей и крови) стоит собирать непосредственно перед монтажом.
Обработайте места стыков с помощью герметика. При этом траншея должна быть шире самого лотка. Если есть решетка, то ее нужно становить перед бетонированием. Все лотки устанавливаются на фундаментную подушку из щебня и песка.
Все виды лотков монтируются под уклоном. Материал изготовления системы водоотвода вбирается с учетом его предназначения.
Установка пескоулавливателя является обязательной. Раз год систему нужно подвергать очистке.
Любой тип водоотвода устанавливается ниже поверхности на 5 мм. Если вы сделаете все правильно, то водоотводные люки прекрасно справятся со своей задачей: они увеличат срок эксплуатации дорожного покрытия, фундамента, а также сберегут участок от перенасыщения влагой.
Возможно Вам будет также интерестно:
Иногда для дачника долгожданный дождь в разгар сезона становится настоящим стихийным бедствием. В результате затянувшегося летнего ливня, как и во время весеннего паводка‚ на участке может образоваться настоящее озеро.
Для того чтобы избежать застоев воды нужна система сбора и отвода ее с территории. Если построена ливневая канализация своими руками, то затраты на ее сооружение будут минимальны.
В представленной к ознакомлению статье подробно изложен принцип устройства системы отвода атмосферной воды, описаны составляющие сооружения. Мы расскажем, как ее лучше построить и как обслуживать. С учетом наших советов организация ливневки не вызовет малейших затруднений.
Варианты ливневой канализации
Ливневая канализация — конструкция специфическая. В воде‚ отводимой через эту систему‚ присутствует как мелкий, так и крупный мусор. Поэтому в ливневке должна быть первичная очистка.
Система может отличаться объемом воды, который она в состоянии принять, конструктивным исполнением, длительностью эффективного функционирования.
Галерея изображенийПоверхностный водоотвод может отлично вписаться в ландшафтный дизайн дачи, и даже стать его украшением. Используют систему на небольших территориях
Оборудуют такую ливневку в основном при освоении участка, так как это более простой в исполнении промерзающий вариант. Заглубляют систему не очень глубоко — до метра максимум, но как зимой, так и в начале весны она не задействована в работе.
Чтобы канализация не промерзала‚ трубы заглубляют ниже точки промерзания. При третьем типе ливневки элементы канализации находятся частично и сверху‚ и в почве.
Эксперты говорят‚ что выбор такого дорогостоящего варианта‚ как закрытая ливневка‚ должен быть обоснован. Такое решение может быть оправдано высокими требованиями к оформлению территории
Проектирование ливневки всегда индивидуально. Вряд ли найдутся участки с абсолютно похожими условиями. Они всегда будут отличаться‚ если не рельефом‚ то планировкой‚ свойствами грунтов‚ количеством подсобных построек.
Ливневки нужны как на предприятии‚ так и в частных владениях. Отличие в их конструкции заключается в том‚ что масштабные системы совмещают со сбросом очищенных вод‚ которые используют для нужд предприятия
Основные элементы классической канализации
Ливневая канализация бывает точечной и линейной. Первый вариант подразумевает сбор воды с поверхностей, не впитывающих влагу, таких как крыша, площадки с твердым покрытием. В дальнейшее стоки следуют в приемные емкости, а после этого поступают в водоотводящую систему.
При линейном способе отведения стоков вода сливается в лотки‚ находящиеся у дорожек и площадок. Упрощенный вариант ливневой канализации состоит из следующих элементов:
- центральной трубы, проложенной под слоем земли и отделочного покрытия и выводящей собранные воды к крайней точке схемы;
- лотков — главной детали системы, транспортирующей лишнюю воду к пескоуловителям‚ от них во многом зависит эффективность работы водоотвода;
- дождеприемника, расположенного под трубой или низкой точке двора для сбора жидкости;
- фильтров и распределителей — невидимых, но крайне ответственных составляющих.
Все элементы, входящие в систему, одинаково важны. При выходе со строя любого из них эффективность всей конструкции снижается.
Галерея изображенийНи одна ливневка не обойдется без дождеприемника. Он сохраняет и фундамент здания, и покрытие вокруг него. Если попытаться сэкономить на его установке‚ то вода, попадающая на фундамент‚ приведет к усадке и трещинам на стенах постройки
Делают этот важный элемент и из бетонных колец. Тогда нижнее кольцо можно приобрести с готовым дном и не придется заливать плиту. Иногда заводские дождеприемники поступают в продажу в комплекте с корзиной‚ сифоном‚ декоративной решеткой.
Применяемые чаще всего для частного строительства, дождеприемники из пластика или композитных материалов выпускают в форме куба, у которого каждая сторона равна 30 -40 см. Под врезку труб снизу и со всех сторон изделия имеются адаптеры.
У решеток для дождеприемников может быть разное качество и стоимость. Всегда нужно исходить из предполагаемых нагрузок на них при эксплуатации
Чтобы не засорять трубы мусором, попадающим через ячейки решетки‚ дождеприемники укомплектовывают корзинами. Как только они наполнятся‚ их вынимают и очищают, затем возвращают на место.
Конструкцией заводского дождеприемника предусмотрены перегородки, делящее его внутреннее пространство на отсеки и создающие водяной затвор. В результате этого неприятный запах от разлагающейся органики не проникает наружу.
Эффективность работы точечного дождеприемника зависит не только от его объема, но и от места установки. Он должен находиться под водостоком или в месте, где постоянно собирается влага. Если он установлен под трубой, то струи должны точно попадать в центр решетки иначе часть воды попадет на фундамент или покрытие двора в виде брызг.
Зачем нужны песколовки?
Дождевая и талая вода в любом случае содержит определенный процент нерастворимых частиц. Если не включить в схему пескоулавливатели‚ в канализации осядет грязь, и она перестанет функционировать в полном объеме. Промывка системы стоит дорого.
Песколовка — это камера‚ устанавливаемая за точечными приемниками в местах, где происходит сброс воды в подземные трубы. Она сконструирована так‚ что поток воды‚ попадая в нее‚ снижает скорость.
В результате под воздействием силы притяжения, взвешенные частицы опускаются на дно, а освобожденная от них жидкость уходит через специальное отверстие. По форме пескоулавливатель представляет собой ловушки со множеством камер‚ расположенных горизонтально или камеру в вертикальном исполнении.
Галерея изображенийЛоток, на первый взгляд, изделие очень простое, но если неправильно сделать их расчет система не будет работать полноценно. Необходимо принимать во внимание и пропускную способность ливневки‚ и тип покрытия‚ и степень загрязнения отводимых вод
Самые слабые изделия имеют маркировку А15. Это обозначает, что их использование допустимо при максимальной нагрузке до 1‚5 т. Устанавливают их по периметру дома‚ в пешеходных и предназначенных для велосипедистов зонах. Лотки класса В125 справляются без ущерба для своей целостности с нагрузкой до 12‚5 т. Они не повредятся под весом легкового автомобиля, поэтому уместны в районе гаража.
Для частного строительства не стоит покупать массивные бетонные желоба‚ здесь вполне подойдут лотки из пластика. Они имеют класс прочности А‚ В‚ С. Материалом для их изготовления служит полиэтилен или полипропилен.
Важным параметром при подборе лотков является гидравлическое сечение‚ обозначаемое аббревиатурой DN. Оно должно соответствовать диаметру труб‚ подводимых к этим элементам. Для желобов из пластика величина DN колеблется в пределах от 70 до 300.
Длина стандартного лотка равна 1 м. Изделия снабжены замковой системой‚ с ее помощью желоба можно выстроить в 1 линию‚ присоединить их к трубам или сделать ответвления. Рациональный выбор для дачи‚ частного дома — модели от DN100 до DN200.
Галерея изображенийРазные поверхности имеют свой коэффициент поглощения. Для выполнения самостоятельных расчетов его значение можно взять из таблицы
Исходя из рассчитанного значения и используя таблицы Лукиных‚ находят не только диаметр но и уклон системы.
Наиболее часто домашнюю ливневую канализацию выполняют с использованием труб диаметром 100 мм. Оптимальный наклон стоков можно взять из этой таблицы
При правильном подборе диаметра труб ливневая канализация справится с задачей даже в моменты самых обильных осадков. Если в трубу поступают потоки из нескольких желобов‚ все их суммируют. Профессионалы-практики для труб сечением 110 мм и желобов такого же диаметра обычно используют уклон 20 мм/пог. М.
Если трубу подсоединяют к дождеприемнику‚ значение уклона несколько увеличивают во избежание застоя жидкости, а при входе в пескоуловитель уклон уменьшают. Это замедляет движение потока воды, и взвешенные частицы оседают на дно в большем количестве.
Вода в канализационной системе такого типа дренирует самотеком, что происходит благодаря сформированному уклону дренажной трубы. Здесь нет напорных насосов, поэтому на даче или на загородном подворье для устройства ливневой канализации не обязательно искать бригаду профессионалов.
Все работы хозяин сможет выполнить самостоятельно. Подробно о расчетах для организации ливневой канализации написано в статье, с содержанием которой мы рекомендуем ознакомиться.
Где нужен колодец и коллектор?
Как и в любой системе‚ состоящей из подземных труб‚ в ливневой канализации должен быть колодец.
Установка его целесообразна в следующих обстоятельствах:
- если сходятся 2 и более потока;
- когда необходимо радикально изменить высоту залегания, направление трубопровода или его наклон;
- при возникновении необходимости перехода на больший диаметр трубы.
Предусматривают колодцы и на установленных промежутках прямых участков системы. Если диаметр колодца не превышает 150 мм, то следующий располагают на расстоянии от 30 до 35 м. При диаметре 200 мм — от 45 до 50 м‚ а если диаметр составляет 0‚5 м‚ интервал увеличивают до 70-75 м.
По диаметру колодец частного дома не превышает 1 м. Чем глубже колодец‚ тем большим должен быть его диаметр.
Некоторые хозяева выкладывают колодцы по старинке из кирпича или железобетонных колец. Другие отдают предпочтение более прогрессивным материалам — пластмассе и стеклопластику. По конструктивному исполнению колодцы бывают разборными и цельными.
Они имеют форму цилиндра с полностью герметичным дном и отверстием вверху. Для подсоединения труб имеются патрубки. В качестве колодцев применяют и несколько собранных дождеприемников.
В коллектор перенаправляются все потоки жидкости после объединения их в одно целое. Выбор материала для этого элемента ливневой канализации индивидуален и зависит от предпочтений и возможностей хозяина
Для перенаправления собранной воды в сооружения для грунтовой доочистки или в сточную канаву в систему включают коллектор. Иногда его роль играет большой пластмассовый колодец. Его превращают в накопитель путем герметичного закрытия выходных патрубков. Чтобы использовать воду применяют погружной насос.
Под коллектор используют и трубы большого сечения — железобетонные или пластиковые с подводом к ним всех трубопроводов. На строительном рынке можно приобрести и готовую емкость для подземного использования. Есть многокамерные резервуары, где дождевые и талые воды дочищаются по такому же принципу, как и в септиках.
Галерея изображенийСаморегулирующийся кабель способен обогреть большую площадь. Основой его конструкции является полупроводниковая матрица‚ находящаяся между двумя медными жилами. Такой кабель предотвратит промерзание любых труб в период понижения температуры
В холодное время года случаются оттепели‚ во время которых в каналы и трубы попадает вода из водосточной системы. Далее она перемещается в ливневую канализацию,
где замерзнув, превращается в лед.
Чтобы предупредить формирование ледяных пробок в ливневке, саморегулирующийся греющий кабель заводят в дождеприемники, расположенные под водосточными стояками. Так в прогреваемой системе не будут создаваться ледяные заторы, а в случае их образования можно будет быстро избавиться от них.
Выводы и полезное видео по теме
О предназначении‚ устройстве и последствиях к которым приводит неисправность ливневки‚ узнаете из видео:
Процесс монтажа ливневой канализации не будет казаться таким сложным после просмотра этого материала:
Несмотря на то что ливневая канализация является сложной инженерной системой‚ ее создание под силу даже человеку, не обремененному глубокими познаниями в строительном деле. Стоит в точности следовать всем советам и ливневая канализация вокруг частного дома будет работать безотказно.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о собственном опыте в организации ливневой канализационной системы. Задавайте вопросы, делитесь впечатлениями от прочтения и полезными для посетителей сайта сведениями, оставляйте фото по теме.
Используемые источники:
- https://iseptick.ru/drenazh_i_vodostok/lotok-vodootvodnyj-montazh.html
- http://moybeton.com/ustanovka-livnevyx-dozhdevyx-vodootvodnyx-lotkov/
- https://stroim-dom.net/livnevaja-kanalizacija-v-chastnom-dome-svoimi-rukami/
- http://remontik.org/dom/установка-водоотводных-лотков-своим/
- https://sovet-ingenera.com/kanaliz/livnevka/livnevaya-kanalizaciya-svoimi-rukami.html
