Подключение вытяжного вентилятора в ванной и туалете: разбор схем и советы по монтажу оборудования

Проветривание ванной комнаты и туалета осуществляется двумя способами: через вентиляционные каналы в стене и при открывании дверей. Поскольку в этих помещениях присутствуют посторонние запахи и периодически повышается влажность, естественного притока воздуха недостаточно. Для устранения проблем устанавливается вытяжка в ванную комнату и туалет. Она обеспечивает требуемый воздухообмен.

Нужна ли принудительная вентиляция в ванной комнате и туалете?

Принудительная система вентиляции необходима только в том случае, если естественная не справляется с поставленными задачами. А именно: не настолько быстро выводит воздух из помещения, как требуется.

Всем, кто живет не один, известно, насколько некомфортно находиться в ванной, где только что принимали водные процедуры, присутствуют пар и ароматы моющих средств. Даже самая эффективная естественная вентиляция не способна быстро вывести их из помещения. Это под силу только принудительной. Поэтому для ее устройства есть несколько весомых причин.

1. Быстрая замена воздуха.
2. Предотвращение поражения поверхностей плесенью и грибком.
3. Минимизация риска отсыревания стен и перекрытий.

Критерии выбора оборудования

Рынок предлагает широкий ассортимент оборудования для устройства вентиляции естественного и принудительного типа. Для ванной и туалета подойдет только один вид вытяжных устройств: малогабаритные бытовые вентиляторы. Разнообразие этих приборов велико. Среди них есть градация по способу монтажа, конструкции и принципу нагнетания воздуха, функциональности. Но первым и основным критерием выбора является производительность.

Это показатель, определяющий возможности прибора. Его предназначение заключается в создании принудительной циркуляции воздуха, посредством которой осуществляется его отток через вентиляционный канал. Производительность прибора сообщает о том, какой объем воздушных масс он способен перекачать в течение одного часа. О том, как правильно определить требуемый показатель для конкретного помещения, разъяснено ниже.

Самые важные технические характеристики

Помимо производительности, необходимо обращать внимание на такие характеристики вентилятора, как:

• установочный диаметр (иначе: диаметр патрубка);
• мощность (или энергопотребление);
• уровень шума;
• класс электробезопасности.

Есть и вторичные характеристики: стиль и дизайн. Они тоже важны, но не настолько, чтобы определить выбор. Красивый, но маломощный прибор, бесполезен.

Установочный диаметр показывает, какого размера требуется отверстие в стене для того, чтобы в него можно было установить данный вентилятор. Патрубок – это задняя, выступающая часть прибора. Она заводится в вентиляционный канал и должна соответствовать его сечению.

Мощность сообщает о том, насколько сильным может быть поток воздуха, инициированный вентилятором. Чем мощнее прибор, тем больше электроэнергии он потребляет. Поэтому эти два параметра зависимы и идентичны.

Важная характеристика – уровень издаваемого работающим вентилятором шума. Для таких небольших помещений, как туалет и ванная, этот показатель не должен превышать 40 Дб. Более громкие звуки вызывают раздражение и утомляют.

Класс электробезопасности сообщает о степени защищенности той части прибора, которая работает от электричества – мотора (или двигателя). Брызги и повышенная влажность способны вызвать короткое замыкание, которое чревато возгоранием. Во избежание этой неприятности приняты стандарты, которым должны соответствовать все изделия, работающие от электричества. Для бытовых вентиляторов это класс IP44.

Опции, повышающие функциональность вентиляторов

Простейший вентилятор состоит из трех основных частей:

• мотора;
• оси или колеса с лопастями;
• лицевой панели решетчатого типа или сплошной.

Такой прибор полноценно выполняет свою функцию: обеспечивает в помещении воздухообмен. Но современные модели оснащены дополнительными опциями, предоставляющими владельцам широкие возможности по контролю за работой прибора и его программированию. Дорогостоящие вытяжки позволяют полностью автоматизировать процесс, что исключает необходимость ручного включения и выключения.

Полезные функции

1. Регулятор мощности. Позволяет экономить электричество.
2. Датчик влажности воздуха. Необходим для программирования прибора.
3. Датчик движения. Обеспечивает работу вентилятора в автоматическом режиме при определенных условиях.
4. Таймер. Необходим для программирования прибора.
5. Обратный клапан. Предотвращает поступление воздуха из вентиляционного отверстия в стене или потолке. Электрическая вытяжка для ванной комнаты с обратным клапаном – лучший выбор из возможного.

Варианты установки

Существует три варианта монтажа бытовых вентиляторов, в зависимости от которых все виды приборов этого типа подразделяют на три категории:

• настенные;
• встраиваемые;
• потолочные.

Конструкция вытяжных устройств первой категории такова, что они своей тыльной стороной накладываются на стену и закрывают собой вентиляционный канал. Поэтому выступают за плоскость стены, что может негативно отразиться на дизайне помещения.

Те, кто желает максимально скрыть присутствие прибора, выбирают встраиваемые модели. Они выступают из стены лишь на толщину своей лицевой панели, которая может составлять всего несколько миллиметров.

Потолочные модели одни из самых стильных, так как находятся на видном, хорошо освещенном месте. Устанавливаются на любые поверхности, в том числе, в полотна натяжных потолков.

Расчет минимально необходимой мощности

Для того чтобы правильно рассчитать технические параметры вытяжного устройства, нужно знать о том, что такое кратность воздухообмена. Этот показатель сообщает, сколько раз в течение часа должна произойти замена «старого» воздуха на новый. Эти нормы указаны в СНиП. Для санузлов и ванных комнат кратность должна соответствовать 6 или 8, в зависимости от условий эксплуатации.

Если помещением регулярно пользуются менее 3-х человек, достаточно 6-кратной замены. Если в квартире или частном доме проживает большее число людей, выбирают 8-кратную.

Для того чтобы вычислить требуемую производительность вентилятора, сначала находят объем помещения. Для этого последовательно умножают три значения: длину, ширину и высоту комнаты. После чего полученное число умножают на найденную кратность. В результате получают требуемую производительность прибора.

Лучшие модели вытяжек для ванной и туалета

В разнообразии предлагаемых производителями моделей непросто разобраться. Облегчит задачу перечень наиболее удачных, которые доказали свою надежность практикой применения.

Electrolux EAF-150

Вытяжка от известного бренда Electrolux привлекает качеством исполнения и возможностью выбрать цвет лицевой панели: стальной, голубой или красный. Прибор соответствует классу IPX4, имеет защиту от брызг. В числе преимуществ:

• регулирование мощности;
• индикатор включения;
• экономичность;
• универсальность (возможен настенный и потолочный монтаж);
• легко очищающиеся поверхности, что немаловажно для удаления пыли.

Производитель предлагает серию вытяжных устройств MAGIC EAF с эксклюзивным дизайном, что выгодно отличает эти приборы от продукции конкурентов.

Технические характеристики:

• производительность – 320 м³/ч;
• энергопотребление – 25 Вт;
• уровень шума – 35 Дб;
• установочный диаметр –150 мм.

Недостатков у данной модели не обнаружено. Средняя цена 2080 руб.

Soler&Palau SILENT-100 DESIGN 3C

Надежная и низкошумная вытяжка от одного из ведущих производителей вентиляционного оборудования отличается эффектным дизайном. Прибор средних размеров: 188x188x84 мм, настенного типа. Оснащен защитой от вибрации и перегрева, имеет обратный капан. Возможна установка на вертикальные и горизонтальные плоскости. Комплектуется крепежными элементами. Лицевая панель белого цвета.

Преимущества модели:

• стильный дизайн;
• универсальность;
• качественная сборка.

Технические характеристики:

• производительность – 80 м³/ч;
• энергопотребление – 8 Вт;
• уровень шума – 26,6 Дб;
• установочный диаметр –100 мм.

Согласно отзывам потребителей, уровень шума превышает заявленный производителем, но находится в пределах нормы. Средняя цена 2200 руб.

CATA E-100 GTH

Этот стильный испанский вентилятор – «умный» прибор. Оснащен таймером, встроенными датчиками влажности воздуха и температуры. При превышении заданных значений включается автоматически и работает до тех пор, пока не произойдет полная замена воздуха. В постоянном режиме работает на малых оборотах, что гарантирует стабильное проветривание.

Лицевая панель изготовлена из матового ударопрочного стекла, на котором расположен дисплей, отражающий параметры индикации. В конструкции прибора предусмотрен обратный клапан. Вентилятор относится к категории накладных устройств, может устанавливаться на стену и потолок.

Преимущества модели:

• информативность;
• электронное управление;
• экономичность.

Технические характеристики:

• производительность – 210 м³/ч;
• энергопотребление – 15 Вт;
• уровень шума – 33 Дб;
• установочный диаметр –120 мм.

Недостатков не обнаружено. Средняя цена 6350 руб.

VENTS 125 М3

Одна из самых популярных вытяжек. Большой спрос во многом обусловлен невысокой ценой и привлекательным внешним видом. Вытяжка хорошо справляется со своей задачей, безотказно работает на протяжении многих лет. Относится к категории приборов настенного типа.

Преимущества модели:

• неброский дизайн;
• наличие обратного клапана;
• простота монтажа.

Технические характеристики:

• производительность – 185 м³/ч;
• энергопотребление – 16 Вт;
• уровень шума – 35 Дб;
• установочный диаметр –125 мм.

К недостаткам этой модели относят шумность работы и хрупкость пластика. Средняя цена 540 руб.

Ballu Classic BN-150T

Недорогой экономичный вентилятор настенного типа, с тонкой лицевой панелью. Корпус изготовлен из АБС пластика. Защита крыльчатки от короткого замыкания обеспечена плавкими предохранителями, выступающими в качестве индикаторов перегрева. Прибор оснащен таймером задержки отключения в диапазоне 1-20 минут. Возможен монтаж на вертикальные, горизонтальные, наклонные поверхности. Средняя цена 840 руб.

Преимущества модели:

• универсальность;
• высокая производительность;
• доступная цена.

Технические характеристики:

• производительность – 320 м³/ч;
• энергопотребление – 25 Вт;
• уровень шума – 37 Дб;
• установочный диаметр –150 мм.

Какому вентилятору отдать предпочтение?

В выборе вентилятора необходимо учесть не только его характеристики. Важны и размеры помещения. Для малогабаритных санузлов и ванных достаточно приборов с установочным диаметром 100-120 см. Это вентиляторы малой и средней мощности, но их возможностей достаточно для обеспечения своевременной и быстрой замены воздуха.

Опытные мастера, не единожды выполнявшие ремонт в ванных комнатах и туалетах, отмечают неудобство включения и выключения вытяжек со стороны прихожей. Именно так в большинстве случаев осуществляется управление работой приборов. Специалисты рекомендуют устанавливать вентиляторы автоматического типа или переносить выключатель на внутреннюю стену помещения.

Прежде чем покупать вытяжку, необходимо замерить сечение канала, что позволит определиться с диаметром патрубка. При выборе модели нужно понимать, что вытяжка не является элементом украшения интерьера, но может гармонично вписаться в него. В большинстве случаев для ванной и туалета подходят приборы с неброским дизайном.

Правильная и грамотная установка вентиляционной системы

После установки вентилятора в ванной или туалете получают вытяжную вентиляцию, которая работает только на отток воздуха. Для того чтобы она была приточно-вытяжной, необходимо обеспечить забор свежего воздуха. Это можно сделать только одним способом: при установке двери предусмотреть под ней небольшую щель. В этом случае становится возможной быстрая замена воздуха.

Еще один важный момент, на который необходимо обратить внимание перед началом работ, – наличие тяги в вентиляционном канале. Если она слабая или вовсе отсутствует, можно заподозрить засорение или обрушение шахты. В этом случае придется провести комплекс работ по ее очистке или восстановлению. Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства.

Выбор схемы подключения к электричеству

Первый этап монтажных работ – прокладка электропроводки. Возможны несколько способов подключения вытяжки к сети.

1. Прибор присоединяют к цепи источников освещения, и он будет включаться вместе с ними.
2. Устанавливают двухклавишный выключатель, одна кнопка которого будет подавать питание на вытяжку, вторая – на приборы освещения.
3. К вентканалу ведут отдельную линию проводки для автоматического включения посредством датчика движения или программирования прибора. Также возможно механическое включение с помощью шнура (если он предусмотрен в данной модели)

Монтаж проводки рекомендуется выполнять не с помощью привычных скруток, а с применением клеммных колодок.

Монтаж вентилятора

• Шаг 1. Убеждаются в том, что сечение патрубка соответствует сечению канала.
• Шаг 2. Устанавливают в проем воздуховод. Так называется пластиковая трубка, которая входит в комплектацию большинства моделей вытяжек. Если такой трубы нет, берут отрезок серой вентиляционной. Его длина должна на 5-10 мм превышать длину патрубка.
• Шаг 3. Закрепляют воздуховод в проеме, заполняя пустоты вокруг него монтажной пеной.
• Шаг 4. Устанавливают вытяжку. Если воздуховод шире патрубка, на него надевают уплотнительное кольцо из мягкой резины.
• Шаг 5. Подключают прибор к проводам электросети.
• Шаг 6. Устанавливают лицевую панель. Если предусмотрены отверстия под саморезы, вкручивают их. Если панель без отверстий, защелкивают ее или дополнительно крепят к стене на герметик или жидкие гвозди.

С помощью предоставленной информации можно выполнить весь комплекс работ по устройству вентиляции в туалете и ванной комнате: высчитать производительность и выбрать модель, провести проводку и подключить вентилятор. При этом не только экономят на оплате услуг специалистов, но и получают полезный опыт.

Фев 20, 2018

Для ванной комнаты свойственна увеличенная сырость. Пятна от конденсата образуются на потолке, вызывая появление плесени и грибковых очагов. Вытяжка для ванной играет первостепенную роль при предотвращении данных аспектов. Поэтому нужно со всей ответственностью отнестись к воздухообмену в ванной, а значит, и соответствующего выбора вентилятора для вытяжки. В статье ниже будет сказано об оптимальном подборе вытяжки, ее видах, а также рекомендации по проведению монтажа вентилирующих устройств.

Что такое вентилятор для вытяжки и его назначение

Этот прибор выглядит как небольшое устройство, которое посредством лопастей на валу двигает воздух по трубам системы вентиляции. При этом он не оказывает воздействия на естественную вытяжку в ванную при условии, что в приточной трубе установлен обратный клапан.

Предназначение

Изделие для вытяжки будет востребованным в местах скапливания сырости, дыма или специфического запаха. Поскольку неблагоприятные аспекты приводят к гниению и образованию грибка либо возникновению темных пятен на стенах и потолке. И вот для своевременного решения этих проблем требуется восстанавливать чистоту воздуха до состояния по санитарным нормам. Именно в этих ситуациях вентилирующее устройство позволяет решить проблему.

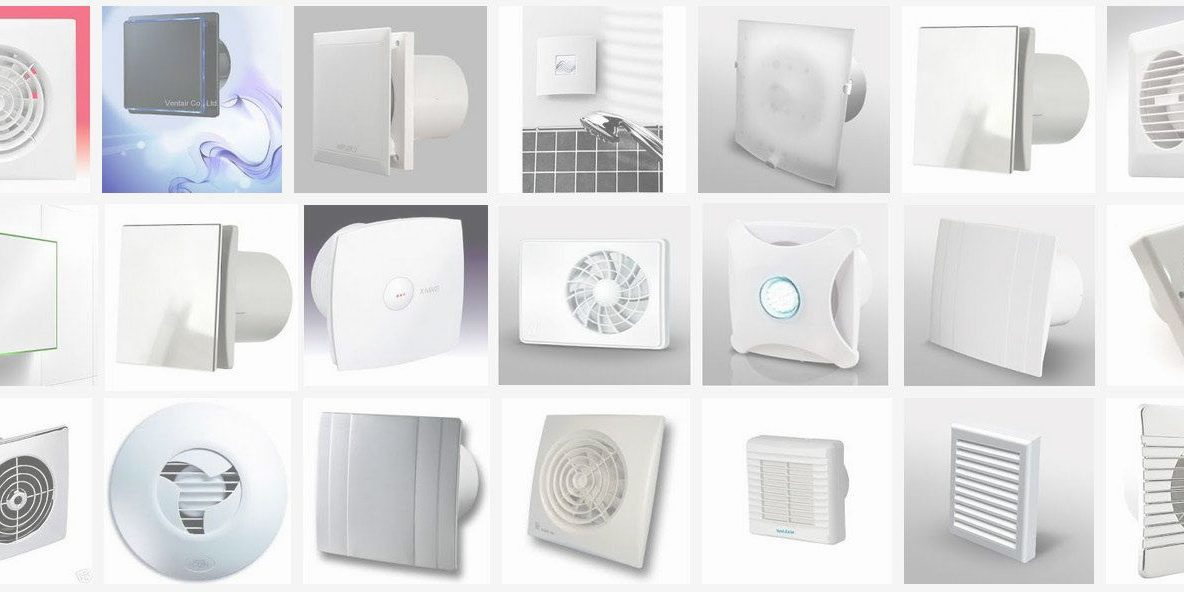

Виды вытяжных вентиляторов

Все приборы для принудительной вытяжки в ванной делятся на несколько видов:

1. По методу запуска. Без управления и с управлением посредством датчиков и пульта.
2. По месту монтажа. Для вытяжки зачастую применяются настенные вентиляторы, их можно легко снимать при необходимости, делать профилактический ремонт или менять.

Но существуют и потолочные приборы для вентилирования, у них есть немало достоинств:

• большая производительность;
• простая установка;
• возможность скрыть корпус вентилятора за накладным потолком;
• приятный дизайн.

А также вентилирующие устройства для вытяжки подразделяют по глубине установки. Существуют накладные вентиляторы и встроенные в стену на одном уровне.

1. По типу конструкции.

Для того чтобы понимать, какой вентилятор лучше подойдет при вытяжке для ванной и туалета, нужно представлять их устройство.

Всего их четыре, но применяются в быту только два вида:

1. Осевой. Наиболее популярная модель для использования в санузлах, поскольку его монтаж самый простой. Прибор представляет собой цилиндр, внутри которого находится двигатель с лопастями на валу. Нужно лишь вставить его в вентиляционный колодец и закрепить.
2. Радиальный (центробежный). Название такое он получил из-за принципиальной работы, когда воздушные массы устремляются наружу за счет центробежной силы.

Существуют еще канальные устройства. Данные вентилирующие устройства используются для вытяжки в больницах, школах, детских садах и других учреждениях.

А также используются промышленные установки. Как видно из названия, такие вентиляторы применяются в производственных цехах, заводах.

Виды систем вентиляции в санузле

Для создания циркуляции воздуха в комнатах создается естественная и принудительная вытяжка. В первом случае вентиляция происходит за счет вытеснения холодной воздушной массой более легкого сырого воздуха к потолку и затем в вентиляционный канал.

Во втором случае используются для искусственной циркуляции порой не только вентиляторы, но и калориферы, автоматические приборы управления и др.

Естественная вытяжка

Свежий воздух проникает в ванную комнату через щели внизу входной двери или через специально сделанное отверстие. Выпускным каналом является вертикальный колодец для вентиляции, выходящий наружу.  К нему сквозь стену или дыру в потолке подходит вытяжка в туалете.

Во время монтажа природной вытяжки нужно соблюдать следующие требования:

1. Для санитарного узла нужен отдельный воздуховод.
2. Допускается совмещение каналов для вытяжки ванной комнаты и туалета лишь на одном этаже.
3. При соединении с вентиляционной шахтой нужно установить клапан во избежание создания обратной тяги и появления специфических запахов.

Для того чтобы создать необходимую вытяжку, необходимо выдерживать разницу между нижней и верхней точкой вентиляционных труб. При этом для разной температуры замена воздуха за час будет разная.

Эти данные приведены ниже в таблице:

Высота трубы в м	Температура воздушной массы в санузле
	Расход при 30˚С	Расход при 24˚С	Расход при 19˚С	Расход при 15˚С
2	55,0	42,5	33,28	22,15
4	73,1	57,76	44,89	33,12
6	86,06	67,65	54,34	37,89
8	95,32	76,02	58,76	43,11
10	102,43	80,21	65,06	44,98

Расход приведен в м³/ч

Принудительная вентиляция

Наиболее результативной сегодня является приточно-вытяжная циркуляция воздуха, технически обеспеченная тепловым рекуператором. Как правило, ее применяют в тех помещениях, где не хватает естественной вытяжки – в ванной комнате и туалете.

Преимущественно это относится к помещениям, где смонтирована душевая кабинка, поскольку кратность там должна быть не менее 75 м³/ч. Помимо того, в летнее время нет существенной разницы между температурами внутри и снаружи ванной, из-за чего вытяжка существенно снижается.

Для увеличения притока в таком помещении способствует оптимальный зазор под дверью, а вытяжка может быть усилена посредством вентилятора. На рынке есть много разновидностей приборов для циркуляции воздуха, различной конфигурации, конструкции и производительности. Но все они имеют похожий принцип работы.

После монтажа вентилирующего устройства необходимо проверить эффективность его работы. Это легко узнается с помощью горящей свечи: нужно расположить пламя у отверстия вытяжного канала и, если оно туда отклоняется, значит, система работает нормально.

Виды приборов вентилирования для помещений

В санузлах используются два типа устройств – это изделия осевой и центробежной конструкции. Последние вентиляторы также носят название радиальных. Осевые механизмы выглядят как вал, на котором запрессована крыльчатка с лопастями, изогнутыми под определенным углом. При создании оборотов двигателя воздушный поток посредством этих лопаток втягивается внутрь трубы.

Центробежные вентиляторы работают по другому принципу. У них струя воздуха затягивается вначале в центр, а затем попадает в корпус с крыльчаткой. За счет вращения лопастей поток воздуха устремляется в стороны и дальше двигается через выпускной проход в вентиляционную шахту.

В быту у пользователей наибольшее применение нашли накладные приборы, так как у них работа наиболее результативнее и с меньшим уровнем шума. Устройства центробежного типа делятся на базовые и со встроенными операциями. Приборы последнего исполнения функционируют в автоматическом цикле.

Выбор прибора для вентиляции

При обустройстве вытяжки в санузле нужно будет подобрать подходящий вентилятор.

Рассмотрим параметры, на которые следует обратить внимание:

1. Вначале необходимо узнать его мощность, то есть, какое количество воздуха он может продвигать по системе. В основном, это значение находится в зависимости от диаметра изделия.
2. Диаметр вентилятора. Подробнее об этом показателе будет изложено ниже.
3. Немаловажный фактор – дизайн прибора. Некоторые изготовители производят вентиляторы с заменяющейся наружной панелью. Модели Elicent, Electrolux, Ballu выпускаются с разными оттенками по цветовой гамме.
4. Красивый и модный прибор можно разместить так, что он будет в центре внимания при входе в ванную. А можно наоборот, спрятать за панелью, и его не будет видно. Единственное условие, которое нужно соблюдать – не допускать его контакта с внешней электропроводкой, ведь прибору придется находиться в зоне повышенной влажности.
5. Обратить внимание при выборе на шумность вентилятора, поскольку лишний шум в ванной действует раздражающе. Уровень шума, не влияющий на слух, не должен превышать 25-27 дБ.

А также нужно обратить внимание на гарантию, какую предоставляет производитель. Если срок ее составляет меньше 12 месяцев, то лучше воздержаться от покупки этой модели.

Разберем более детально некоторые характеристики вентилятора.

Расчет мощности

1. Прежде необходимо вычислить объем комнаты.

V= a × b × h, где:

а – длина комнаты;

в – ширина;

h – высота;

V – объем помещения.

а. Например, ванная комната имеет размеры: 1,5 – длина; 1,5 – ширина; 2,8 – высота. Путем перемножения узнать объем комнаты. Он равен 1,5 × 1,5 × 2,8 = 6,3 м³. Округляем до 6 м³.

1. Для расчета производительности надо объем помещения умножить на кратность воздухообмена (это значение определяется из справочника по СНиП). Число замены воздуха в ванной комнате составляет 6-8 раз, для туалета этот показатель равен 8-10 раз. Конкретное число выбирается в зависимости от количества членов семьи, воспользовавшихся процедурами в этих комнатах.
2. Соответственно, из таблицы подбираем нужную кратность воздухообмена, например, возьмем для ванной комнаты показатель 8. Умножаем 6 м³ × 8 = 48 м³/ч. Другими словами, за один час должно быть заменено 48 м³ воздуха.

По полученным расчетам для ванной нужно подобрать соответствующий вентилятор. При этом обычно добавляется до 30% от общей производительности прибора.

Диаметр устройства

Сейчас на рынке вентиляционной техники можно найти изделия с разным сечением воздуховода. К классическим размерам относятся: 100, 105, 125, 160 мм и другие. Подбирать по диаметру такие устройства нужно, в первую очередь, исходя от размера отверстия вентиляционной шахты.

Во-вторых, от необходимых параметров изделия. Например, от диаметра лопастей ощутимо будет зависеть мощность вытяжного устройства. Очевидно, что чем больше диаметр, тем большей производительности будет прибор.

В домах постройки 60-х – 70-х лет квартиры сравнительно небольшие, и там лучшим вариантом будет диаметр 105 мм. В новостройках же последних десятилетий квартиры сдаются с большей площадью, в этом случае рекомендуется сделать выбор на 125 или 160 мм.

Монтаж вытяжки своими руками

До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:

1. Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
2. Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
3. Снять с прибора внешнюю сетку и решеточку.

А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу. Эти варианты сделают приток из жилой комнаты в ванную постоянным.

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

Выбор оптимальной схемы подключения

Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.

Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.

Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.

Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.

Порядок проведения монтажных работ

Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.

Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:

• снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели);
• вставить корпус изделия в дыру вытяжного колодца;
• сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля;
• изъять прибор из отверстия;
• просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть);
• ввести пластиковые стержни в просверленные дыры;
• завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор;
• вскрыть клеммную коробку и установить провода по схеме;
• уложить провода в специальные каналы, закрыть коробку;
• проверить работу прибора, включая свет либо от своего выключателя.

Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

Традиционно в многоквартирных домах применяется естественная вентиляция. Приток воздуха осуществляется через неплотности оконных проемов, а удаление — через вентиляционные каналы. С течением времени вентиляция засоряется, установка герметичных окон затрудняет поступление воздуха с улицы. Это приводит к снижению эффективности воздухообмена. Решить проблему помогает установка вентилятора в туалете и других помещениях, имеющих вентиляционные входы.

Содержание

Особенности вентиляции

Долгое время использование естественной вентиляции в жилых домах считалось вполне оправданным. Главные преимущества такой схемы — простота устройства и отсутствие энергозатрат на работу системы.

Вентиляция обеспечивает:

• приток свежего уличного воздуха;
• удаление углекислого газа;
• вывод избыточного тепла;
• снижение влажности;
• удаление неприятного запаха и вредных газов.

Входы в вентиляционные каналы жилых квартир располагаются обычно на кухне, в туалете и ванной комнате, и это неслучайно. На кухне важно обеспечить удаление продуктов сгорания газа в процессе приготовления пищи, дополнительно устраняются пары воды и жира. В туалете требуется усиленный воздухообмен для поддержания свежести. В ванной часто приходится сталкиваться с повышенной влажностью, от которой и спасает вентиляция. Жилые комнаты характеризуются более чистой атмосферой, поэтому поступление воздуха предусмотрено именно оттуда.

Поступление воздуха с улицы осуществляется за счет разницы давлений снаружи здания и внутри. Воздухообмен значительно усиливается при проветривании. При закрытых окнах воздух может поступать только через щели. При использовании деревянных оконных рам было достаточно поступления объемов воздуха с улицы.

В последнее время широкое распространение получили герметичные стеклопакеты с качественными уплотнителями. Они существенно усложняют работу естественной вентиляции. Продвинутые модели окон для решения этой проблемы оснащаются вентиляционными клапанами, которые позволяют без открывания створок снабжать помещение свежим воздухом в объемах, достаточных для работы вентиляции. Однако такие клапаны существенно влияют на стоимость окон и пока недостаточно распространены.

Стоит отметить, что необходимый воздухообмен значителен:

• При работе четырехконфорочной газовой плиты. Оборот воздуха должен составлять не менее 90 куб. м в час.
• Для совмещенного санузла. Здесь требуется воздухообмен не менее 50 куб. м в час.

Ситуация осложняется тем, что в течение всего срока эксплуатации здания на стенках вентиляционных каналов оседает жир и прочие загрязнения. Чисткой вентиляции должна заниматься организация, обслуживающая здание. Жильцы квартир не имеют права самостоятельно проводить такую очистку. К сожалению, не все компании добросовестно относятся к выполнению своих обязанностей, поэтому часто можно встретить вентиляции с сильно затрудненным отводом воздуха.

Частично решить проблему может устройство принудительной вытяжной вентиляции. Самый простой прибор для механического воздухообмена — вентилятор. Его устанавливают на входы существующих вентиляционных каналов для принудительного всасывания воздуха из помещения.

Варианты конструкций

Вытяжные вентиляторы для туалета и других помещений различаются по принципу действия и особенностям монтажа. В зависимости от условий эксплуатации выбирают оптимальную конструкцию:

1. Осевой вентилятор — самый простой и распространенный прибор. В цилиндрическом кожухе располагается крыльчатка с лопастями, расположенными под углом к плоскости вращения. Во включенном состоянии воздух захватывается вращающимися лопастями и движется в осевом направлении. Конструкция показывает высокую эффективность и способна обеспечить большой объем воздухообмена за малый промежуток времени. Однако это справедливо только при небольших аэродинамических сопротивлениях вентиляционных каналов, то есть они должны иметь достаточный диаметр и оставаться чистыми. На нижних этажах высотных зданий этот тип прибора может не справляться со своими задачами.
2. Центробежный вентилятор — более сложное устройство, ранее применявшееся только в промышленных системах вентиляции. В спиральном кожухе располагается колесо с лопатками. При вращении воздух, попадающий в пространство между лопатками, перемещается в радиальном направлении от центра колеса к периферии и сжимается. Центробежная сила отбрасывает сжатый воздух в спиральный кожух, откуда он удаляется в вентиляционный канал. Такая конструкция обладает меньшей производительностью, но успешно справляется с загрязненными каналами малого диаметра, в которые осевой вентилятор не в состоянии протолкнуть воздух. Являются единственным эффективным решением для установки на нижних этажах высоких многоквартирных домов.

Центробежные вентиляторы могут отличаться формой лопаток, которые бывают загнуты вперед или назад относительно направления вращения. Загнутые назад лопатки позволяют добиться экономии электроэнергии вплоть до 20%. При загнутых вперед лопатках достигается большая эффективность, поэтому можно уменьшить диаметр рабочего колеса и снизить частоту его вращения, что приведет к снижению уровня шума.

В зависимости от устройства входов в вентиляционные каналы можно выбрать вентилятор с наиболее подходящим способом монтажа. Как осевые, так и центробежные модели выпускаются двух типов:

1. Для наружной установки — наиболее распространенные. Корпус устройства крепится непосредственно на вентиляционное отверстие. Механическая часть накладного вентилятора располагается в трубе вентиляции и закрывается снаружи декоративной накладкой. Установка устройства максимально проста и не требует специальных навыков, процесс монтажа занимает минимальное время. Очевидным минусом этого типа устройств является повышенный шум в процессе эксплуатации.
2. Канальные — встраиваемые непосредственно в воздуховод. Эти устройства обычно обладают большей производительностью. Расположение механизма дальше от вентиляционной решетки позволяет снизить шум, возникающий при работе. Однако монтаж моделей подобной конструкции более сложен и не всегда возможен ввиду особенностей формы и расположения вентиляционных каналов.

Советы по выбору

Если принцип действия вентилятора и способ его установки определены, можно переходить к покупке. На этом этапе важно не ошибиться в выборе качественной модели с максимальной надежностью, эффективностью и долговечностью. Чтобы подобрать оптимальный вариант, стоит обратить внимание на паспортные характеристики и особенности изделия.

Производительность работы

В целом прибор за час работы должен обеспечивать смену десяти объемов воздуха в помещении.

Вытяжной вентилятор для туалета может иметь и небольшую мощность, поскольку площадь обычно невелика. Для ванной комнаты может потребоваться чуть большая производительность. Самые эффективные модели стоит приобретать для кухни, особенно если в ней установлена газовая плита. Это объясняется необходимостью полностью удалять продукты сгорания бытового газа.

Часто в паспорте прибора указана не только потребляемая мощность, но и производительность в кубометрах воздуха, которые прокачиваются за час работы. Опираясь на это значение, легко выбрать нужную модель. Для этого следует вычислить объем помещения, перемножив его длину, ширину и высоту. Полученный результат умножить на необходимую кратность смены воздуха, то есть на десять. Выбор можно остановить на модели с ближайшей большей производительностью.

Применяемые материалы

Большинство современных моделей изготавливаются из пластика. Применение прочных полимерных материалов позволяет достичь длительных сроков эксплуатации.

Качественный пластик сохраняет свои прочностные характеристики долгое время и успешно противостоит ударным нагрузкам.

Иногда бывает сложно отличить дешевый материал пониженной прочности. В этом случае может помочь внимательный осмотр поверхности деталей. Если нет следов некачественного литья, необработанных швов и других дефектов, с большой долей вероятности можно утверждать, что использован полимер высокого качества. Если же не все поверхности имеют идеальную структуру, возможно, был применен дешевый пластик, который может получить повреждения в ближайшее время после начала эксплуатации.

Уровень шума

Создаваемый прибором во время работы шум не оказывает влияния на эффективность, но может доставлять определенные неудобства. Не рекомендуется использовать устройства, создающие шум свыше 40 дБ.

Однако подавляющее большинство современных моделей характеризуется тихой работой. Самые дорогие и качественные вентиляторы могут работать практически бесшумно.

Если вращающиеся элементы не закреплены жестко на валу двигателя, они могут устанавливаться на втулках или с использованием подшипников. Втулки не только усиливают шум, но и более подвержены износу, который существенно сокращает срок службы прибора.

Степень защиты

Поскольку вентилятор может использоваться в условиях повышенной влажности, стоит обратить внимание на степень защиты. Она отражена в маркировке IP, которая наносится на корпус изделия.

Маркировка состоит из двух цифр, первая из которых показывает защиту от механических проникновений, а вторая — от влаги.

Пылезащищенность вентилятора вполне может быть нулевой. Влагозащищенность намного важнее. Рекомендуется выбирать значение 4, указывающее на защиту от сильных направленных брызг воды. Впрочем, для вентиляторов, установленных под потолком, подойдут и меньшие значения.

Дополнительные функции

Даже бюджетные модели вполне эффективно справляются со своими задачами. Если позволяют средства, можно приобрести и продвинутые конструкции, снабженные дополнительными функциями:

• Обратный клапан. В многоэтажных домах бывают случаи нарушения тяги в вентиляционных шахтах. При этом в квартиру может попадать воздух с нижних этажей. Избежать этой неприятности поможет обратный клапан.
• Таймер. В бюджетных моделях включение и выключение устройства производится с помощью обычного выключателя. Таймер же позволяет устанавливать задержку автоматического выключения прибора по истечении определенного промежутка времени.
• Датчик движения. Устройство включается при входе в помещение. Выключение обычно производится с помощью таймера.
• Режим проветривания. Прибор может работать на минимальной мощности длительное время, потребляя меньше электроэнергии и поддерживая постоянный воздухообмен.
• Датчик влажности. Устройство может включаться автоматически при увеличении влажности в помещении. Особенно удобно это для ванных комнат.

Процесс монтажа

В большинстве случаев установка вытяжки с вентилятором в туалете, кухне или ванной комнате довольно проста. Весь процесс состоит из следующих этапов:

1. Прокладка электрического кабеля. Если вентилятор требует заземления, используется трехжильный кабель. В остальных случаях будет достаточно двухжильного. Кабель можно проложить в штробе, гофрированной трубке или коробе.
2. Подключение контактов. Проводка обесточивается, после чего устройство устанавливается на подготовленное для него место, проводятся все необходимые соединения. Если вентилятор не имеет датчиков движения и влажности, обычно используется отдельный выключатель. Когда же прибор снабжен датчиками, на него должно постоянно подаваться напряжение. В этом случае применение отдельного выключателя необязательно.
3. Закрепление корпуса. Накладной вентилятор крепится на поверхности стены с помощью дюбелей и саморезов. Канальные модели могут фиксироваться саморезами или полимерным клеем.
4. Установка декоративной накладки. Если вентилятор имеет съемную решетку, закрывающую воздуховод, на заключительном этапе она устанавливается на свое место.

Вентилятор для вытяжки позволяет существенно повысить эффективность воздухообмена, если он затруднен по тем или иным причинам. Рекомендуется выбирать качественные модели, которые прослужат многие годы.

Дополнительные функции обеспечат повышенный комфорт в процессе эксплуатации. Большинство устройств несложно установить самостоятельно. Использование принудительной вентиляции позволяет существенно улучшить микроклимат в помещениях.

Вытяжка в туалет с вентилятором на сегодняшний день считается уже необходимостью, а не прихотью жильцов. С её помощью удаляются неприятные запахи, а также сохраняется свежесть в помещении. Но для того чтобы система работала эффективно, в первую очередь нужно правильно выбрать необходимую мощность, а также установить с учётом всех требований.

1 Особенности выбора</span></h2>

При выборе устройства необходимо уделять особое внимание как безопасности во время эксплуатации, так и эффективности работы. Оба параметра являются ключевыми.

Если монтаж осуществляется своими силами, то нужно хорошо выучить конструктивные особенности вентилятора для туалета и ванной комнаты. Это позволит выбрать идеальный вариант под определённое помещение и нужды.

Важно исключить советы продавцов из магазина бытовой техники по некоторым причинам. Это связано с их узкими знаниями в сфере установки и монтажа вентиляции, которые ограничиваются ассортиментом магазина. Кроме этого, зачастую они хотят продать залежавшийся товар на полках, поэтому давать хорошего совета не намерены.

‘ >Установка вытяжного вентилятора. Как сделать.

В связи с этим нужно самостоятельно выбрать вентилятор. Для совершения правильного выбора в первую очередь необходимо знать, какие бывают виды подобных устройств. Существует 2 основных вида вентиляторов для вытяжки:

1. 1. Осевые вентиляторы. Такие устройства, согласно неофициальной статистике, считаются самыми популярными. Основной элемент — винт, расположенный внутри корпуса и закрепленный на подшипниках. Плюсом можно назвать низкую цену, а минусом — КПД устройства, зависящий напрямую от сопротивления воздуха, то есть, если квартира находится на первых этажах дома, производительность не будет превышать 15%.
2. 2. Центробежные устройства. Они отличаются от предыдущих пониженной в 2−3 раза производительностью за счёт того, что используется не обычный винт, а колесо с лопастями. С другой стороны, сопротивление с воздухом намного ниже, поэтому потери мощности минимальны. КПД устройства на первых этажах будет оставаться на довольно высоком уровне.

РекомендуемКак установить вытяжку в туалете своими руками

2 Способы монтажа</span></h2>

Важно помнить, что установку вентилятора в санузел нужно осуществлять во время проведения ремонтных работ, иначе отделка будет испорчена. Кроме этого, нужно решить, какой вариант будет удобнее для установки — канальный или накладной.

И у первого, и у второго имеются свои плюсы и минусы:

1. 1. Канальный. Считается более удобным вариантом для квартиры. У него есть ещё масса плюсов — надёжность и долговечность, меньшее количество шума (так как он располагается в стене). С другой стороны, его монтировать немного сложнее, чем накладной.
2. 2. Накладной. Этот вариант всем знаком, поскольку очень часто устанавливается. Механическая часть находится в вентиляции, которая с наружной стороны прячется за металлической решёткой. Минус — шум в более дешёвых моделях, плюс простота в установке.

‘ >Вентилятор с обратным клапаном. Видеообзор бытового вентилятора Домовент ВНЛ

Частой проблемой является распространение неприятных запахов с нижних этажей дома. Для предотвращения такой ситуации рекомендуется применять вытяжку с клапаном для туалета. Работает он по простому принципу. Если вентилятор не включён, то его закрывает тонкая заслонка (клапан). Когда лопасти начинают крутиться, поток воздуха отгибает заслонку и вытягивает воздух с помещения. При повторной остановке клапан снова закрывается и не даёт поступать лишним запахам в помещение.

РекомендуемКак правильно установить вытяжку над газовой плитой

3 Технические характеристики</span></h2>

Когда тип конструкции выбран, можно отправляться за покупкой в магазин специализированной техники. Важно выбрать качественную и надёжную модель.

Одной из необходимых технических характеристик при выборе является диаметр устройства. Эти данные должны быть известны до покупки. Если модель немного меньше нужной ширины полости, то здесь ничего страшного нет. А если наоборот — больше, то придётся проделывать дополнительные работы по подготовке места под установку.

Производительности должно хватать для полноценной работы вентиляционной системы. Если конкретизировать, то за 1 час устройство должно перекачивать до 8−9 объёмов помещения. В связи с тем, что квадратура санузла, как правило, небольшая, то и покупать вентиляторы со слишком большой мощностью нет смысла.

‘ >Тест вентиляторов. Как выбрать вентилятор для ванной комнаты и туалета?

Материал изготовления — пластик. Бытовые вентиляторы для ванных комнат и санузлов производятся из полимеров. Это связано с дешевизной производства. Но не стоит думать, что оборудование из пластика не будет иметь достаточной прочности. Современное производство находится на довольно высоком уровне в техническом плане. Единственное, на что стоит обратить внимание — качество. Хорошие изделия не будут иметь неровных швов, поверхностей, изъянов и т. п.

Громкость работы тоже нужно учитывать. Она должна быть не более 35 дБ. Хотя сегодня очень редко можно встретить такие модели. Как правило, большинство изделий хороших производителей практически не издают никакого шума.

Насчёт напряжения устройства: рекомендуется покупать 12 В модели. Объясняется всё очень просто. Электроэнергии они берут немного, и безопасность работы во влажной среде гарантирована.

Крепление для вентилятора можно выбирать из двух возможных вариантов — на подшипниках или втулках. Вариант на подшипниках лучше, поскольку устройство будет намного дольше работать.

РекомендуемКак установить вытяжку на кухне своими руками (видео)

4 Производители вентиляционных систем</span></h2>

Если говорить о производителях вентиляционного оборудования, а в частности, вентиляторов для санузла, то у потребителя могут возникнуть сложности, так как выбор на сегодняшний день довольно обширный. Но пользуясь несколькими советами, можно выбрать вариант качественного оборудования.

Можно выделить следующие группы производителей:

1. 1. Вентс. Этот производитель делает осевые вентиляторы с довольно неплохим дизайном, а их стоимость варьируется в пределах 500−3000 рублей. Бесшумные модели можно купить за 1500−2000 рублей. Центробежные устройства, которые хорошо подойдут для нижних этажей, обойдутся в 5 тыс. рублей максимум. Хотя более дешёвые модели этого сегмента можно приобрести за 3 тыс. рублей.
2. 2. Домовент. Более дешёвый вариант, имеющий неплохие характеристики работы. Осевые модели стоят от 500 до 1 тыс. рублей, а канальные можно купить и за 350 рублей. Хотя вариант один из самых дешёвых, но показатели у него даже больше, чем у осевых моделей.
3. 3. Equation. Производитель — Польша. Предлагает довольно стильные накладные вентиляторы. Уровень шума минимальный. Стоимость от 1 тыс. до 3 тыс. рублей.

‘ >Делаем вентиляцию своими руками без затрат

Таким образом, туалетный вентилятор играет очень важную роль в обустройстве санузла, поскольку обеспечивает постоянный доступ свежего воздуха и отсутствие неприятных запахов в помещении.

При покупке стоит помнить о том, что вытяжной вентилятор нужно выбирать по определённым критериям, к которым относятся технические характеристики модели, производительность, диаметр, изготовитель и его рейтинг на всемирном рынке, а также особенности каждого помещения. Только учитывая все эти параметры, можно выбрать качественный вентилятор.

‘ >Установка вытяжного вентилятора в ванную или в туалет видео.Фото Используемые источники:

• https://ventilsystem.ru/vytyazhka/vytyazhka-v-vannuyu-komnatu.html
• https://aeroclima.ru/ventilyaciya/kak-sdelat-vytyazhku-v-vannoj-i-tualete-s-pomoshhyu-vytyazhnogo-ventilyatora/
• https://220v.guru/bytovaya-tehnika/ventilyatory/obespechenie-effektivnoy-vytyazhki-v-tualete-s-pomoschyu-ventilyatora.html
• https://oventilyacii.ru/ventilyaciya/kak-sdelat-i-ustanovit-bytovuyu-vytyazhku-v-tualet-s-ventilyatorom.html
