Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.
Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.
Как не стоит подключать и почему</h2>
У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.
Подключение вентилятора в ванной через выключатель</h2>
Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.
Для монтажа вам понадобится совсем немного материалов:
- кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2
Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».
Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2
- клеммники Ваго
Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.
- сам вытяжной вентилятор с таймером
Разновидности и характеристики</h2>
На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.
Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.
Вот технические характеристики и подробные данные по всем популярным моделям:
Режимы работы вытяжки в санузле</h2>
У таких вентиляторов с таймером имеется два режима работы:
- туалет — верхнее положение специальной перемычки
- ванная — нижнее положение перемычки
Переключение режимов производится на плате управления в правом верхнем углу.
Есть подобные перемычки и у других производителей.
При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.
Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.
В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.
Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.
Схема подключения и соединение проводов в распредкоробке</h2>
Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:
Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.
Концы кабеля зачищаются с обоих сторон и подписываются.
Скручивать ничего не надо, сажайте все на зажимы Wago.
Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.
Далее соединяете нулевые жилы.
Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.
Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.
Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.
Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.
Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.
Демонтируете защитную декоративную рамку, чтобы добраться до контактов.
В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.
У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.
Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.
Теперь подключаете кабеля на соответствующие клеммы:
Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.
Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.
Крепеж лучше всего делать на клей или герметик.
Сверлить отверстия под дюбеля зачастую проблематично:
Тут что называется, как повезет.
Подключение через двухклавишный выключатель</h2>
Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.
Здесь схема будет выглядеть следующим образом:
Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.
Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.
А это встречается сплошь и рядом.
Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.
Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».
Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.
Эффект довольно известный для светодиодных светильников.
Подключение напрямую</h2>
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
Ошибки подключения</h2>1Монтаж выключателя на вытяжку внутри ванной комнаты.
В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.
В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».
Правда оставили лазейку для моделей со шнурками.
Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному. Например п.7.1.47
То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.
В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.
В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.
Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?
Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:
У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.
Либо прокладывать кабель без гофры.
Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.
Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.
По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.
А найти подобный влагозащищенный выключатель непростая задачка.
В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.
А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.
Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.
Более того, даже если это сенсорный выключатель, то и здесь действует запрет.
Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:
2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.
Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.
А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.
Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?
3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.
Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.
Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.
А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.
Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.
Источники — https://cable.ru, Кабель.РФ
Ванная комната является помещением, постоянно подвергающимся воздействию повышенной влажности и перепадам температуры — как результат, в нем с легкостью может поселиться плесень и грибок. Основной способ борьбы — вентиляция помещения. Вентиляция может быть как естественной, так и принудительной. Если естественная вентиляция монтируется еще на стадии строительства здания, то принудительная система вентиляции может быть реализована в любой момент времени. Сегодня речь пойдет о том, как путем нехитрых манипуляций сделать автоматизированное включение вентиляции в ванной комнате, чтобы она не превращалась в парную баню и продолжала радовать нас чистотой и свежестью. По сути, вытяжка в ванной комнате это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора. Обычно принудительное включение вентиляции в ванной реализуют двумя самыми простыми способами: 1. Включается вместе со светом в ванной одним общим выключателем. Но вытяжка обычно нужна только во время принятия душа, когда влажность в ванной повышена. Значит, остальное время электроэнергия расходуется впустую. Чтобы проветрить ванную после душа также приходится оставлять свет включенным. Опять лишний расход электроэнергии 2. Вручную включать вентилятор вытяжки во время или после принятия душа. Нужен отдельный выключатель. Неудобно. Можно забыть выключить вентилятор, если оставить его включенным для проветривания ванной после принятия душа. В общем, такой подход к делу не очень правильный, поскольку в этом случае вентиляция помещения производится только тогда, когда в помещении находится человек. Можно ли автоматизировать управление вентиляцией в ванной комнате и сэкономить электроэнергию? Можно. Автоматическая вытяжка от обыкновенной отличается только наличием электроники, контролирующей ее работу. Такие устройства либо оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), либо специальными датчиками, контролирующими влажность в ванной комнате. Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Такие вытяжки есть готовые, но можно доработать и уже установленную. В качестве примера мы приводим решение на основе модулей от Мастер Кит. Для решения данной задачи были выбраны следующие модули:MP590 – цифровой датчик влажности;MP8037ADC — цифровой модуль защиты и управления с функцией измерения;BOX-BM8037 – корпус для любительских конструкций с установочными размерами в формате *.PCBPW1245 – импульсный источник питания 12В 0.5А. Необходимое оборудование можно увидеть на фото ниже: Цифровой датчик температуры и влажности DHT11 интерфейс 1WIRE представляет собой модуль, построенный на цифровом датчике влажности DHT11 работающий по интерфейсу 1Wire. Модуль Цифровой модуль защиты и управления с функцией измерения представляет собой универсальную плату с одним каналом АЦП имеющую три режима работы реле ГИСТЕРЕЗИС, ТРИГГЕР, ЗАЩИТА. Модуль очень универсален и может пригодиться практически для любой автоматизации. Корпус для любительских конструкций с установочными размерами в формате *.PCB представляет собой универсальный корпус, внутрь которого можно разместить модули MP8037R и MP8037ADC. Так же на сайте скачать файл PCB с установочными размерами LED дисплея и кнопками, для размещения собственных разработок в данном устройстве. AC/DC Импульсный источник питания 12В 0.5А представляет собой встраиваемый источник питания напряжением 12В, с рабочим током 500 мА. Модуль оснащен всеми видами защит, что говорит о его надежности. Думаю, эта информация может пригодиться многим, при подборе устройств под свою задачу. Схема подключения получилась несложной. Ее можно увидеть на эскизе ниже: Так выглядит модуль в корпусе: Датчик влажности MP590 размещается с левой стороны, вплотную с корпусом модуля управления. Что бы все выглядело эстетично, выводы модуля можно расположить непосредственно у декоративной крышки вентилятора. Провода питания и управления необходимо припаять непосредственно на клеммы модуля. Благодаря этому, при близком расположении, невидно проводов управления вентилятора и проводов питания MP8037ADC. Примерный вариант установки модуля с датчиком: После установки необходимо будет произвести настройку. Для начала, согласно инструкции, переведите управление реле в режим триггер. После чего произведите настройку включения и отключения вентилятора вытяжки. Допустим, модуль показал влажность в районе 40%. Удерживая правую кнопку модуля, более пяти секунд, зайдите в меню включения, и установил значение 100. Подождав три секунды, модуль выйдет из меню. Затем удерживая левую кнопку модуля, более пяти секунд, зайдите в меню отключения и установите значение 50. Подождите, через пять секунды модуль вернется в режим работы. Как проверить работу всей системы: с помощью горячего душа поднимите влажность в ванной, контролируя показания на дисплее, при 41% должен включиться вентилятор вытяжки. Отключите душ. Через несколько минут, когда влажность понизиться, вентилятор отключится. Демонстрация работы схемы в режиме контроля влажности: Теперь ванной комнате нестрашен грибок, плесень и не будет перерасхода электроэнергии. Возможно, кто-то захочет реализовать данное решение. А может быть, предложит свое? Автор Рублев Владимир (UA4LOU).
Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.
Преимущества установки вентилятора
Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.
Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.
Что необходимо для установки принудительной вытяжки
Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.
Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.
При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.
Варианты подключения вытяжки
Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.
Применяют следующие варианты подключения вытяжки:
- Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
- В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
- Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.
Установка вентилятора в вентиляционный канал
Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.
Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.
Монтаж выключателя для вытяжки
К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.
Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.
В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.
Соединение проводов в распределительной коробке
Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.
Основные схемы подключения вентилятора к выключателю следующие:
- при включении вытяжки одновременно с освещением;
- при использовании отдельного выключателя для вытяжки;
- при использовании двухклавишного выключателя;
- при использовании вытяжки с таймером.
Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.
При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:
- Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
- Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
- К входной клемме выключателя нужно подключить фазный провод сети.
Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:
- Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
- Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
- Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
- Вторая выходная клемма используется для подключения прибора освещения ванной.

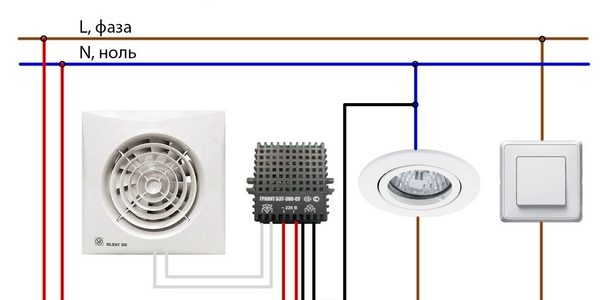

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:
- Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
- Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
- Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.
Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.
Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.
Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.
Преимущества
Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.
Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.
А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.
Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.
Проверка канала
Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.
Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.
Способы подключения
Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.
схема подключения вентилятора параллельно со светильником
Рассмотрим варианты подключения вентиляционного устройства:
- Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
- Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
- Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.
Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.
Монтаж вентилятора
К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).
Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.
Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.
На клеммах вентилятора есть маркировка английскими буквами:
- «L» для подсоединения фазной жилы;
- «N» для подсоединения нулевой жилы;
- «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.
В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.
Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.
Подробнее о монтаже вентилятора смотрите в этом видео:
А схема подключения вентилятора с таймером подробно разбирается здесь:
Монтаж выключателя
К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.
Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.
Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.
В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.
Соединение проводов
Теперь в распределительной коробке необходимо произвести следующие соединения:
- Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
- Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
- Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.
В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:
- Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
- Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.
Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.
Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.
Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.
Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.
И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.
Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.
Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.
В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.
К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)
К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)
К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)
Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:
Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.
Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.
В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.
Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:
КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ
ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя
ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ
Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.
Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.
После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.
Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.
Понравилась статья? Вступай в нашу группу вконтакте!
Подписаться
Следи за появлением новых материалов! Прочитано 23162 раз Наверх
- Вы здесь:
- Главная /
- Инструкции
Используемые источники:
- https://domikelectrica.ru/kak-podklyuchit-ventilyator-v-vannoj-k-vyklyuchatelyu/
- https://habr.com/post/385281/
- https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-ventilyatora-v-vannoj-cherez-vyklyuchatel-sveta.html
- https://yaelectrik.ru/elektroprovodka/kak-podklyuchit-ventilyator-k-vyklyuchatelyu
- https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/144-podklyuchenie-tajmera-vytyazhnogo-ventilyatora-v-sanuzle
