Подключение водяного теплого пола к центральному отоплению

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

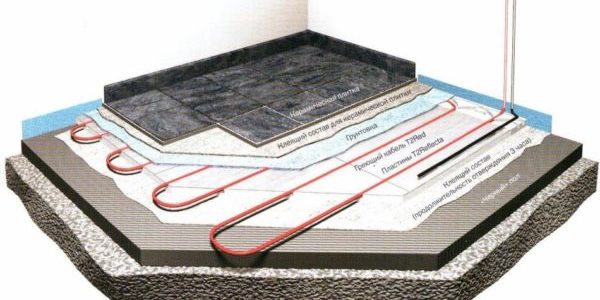

Слоеный пирог теплого пола

1. Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
2. Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
3. Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
4. Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

1. Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
2. Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
3. Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне. Что такое пенофол?
4. Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
5. Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки. Теплый пол на монтажной подложке
6. Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия. Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

1. Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
2. Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
3. В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
4. Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

1. Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
2. Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
3. Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

Клапан RTL

Работает такая схема следующим образом:

1. Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
2. Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
3. Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
4. Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

1. Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
2. По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
3. Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

1. Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
2. Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
3. Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
4. Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне. Трехходовой смесительный клапан
5. Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
6. Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

Узел подмеса для теплого пола

На практике используют следующие варианты подключения:

1. Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
2. Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
3. Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

1. Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы. Радиаторный кран «папа-мама»
2. На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении. Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

Преимущества теплых полов (сокращенно – ТП) перед обычными батареями хорошо известны. Поэтому многие владельцы квартир и частных домов желают сделать контуры напольного обогрева, а теплоноситель подать от существующей радиаторной системы.

Здесь возникает ряд трудностей – нужно смонтировать и правильно подключить водяной теплый пол от отопления, чтобы температура воды в петлях оставалась в пределах 55—60 °C. Но первая задача – убедиться в технической возможности укладки «пирога» ТП и подключения к существующим магистралям с наименьшими затратами.

Как уместить «пирог» в комнату с низкими порогами

С данной проблемой сталкиваются практически все домовладельцы, решившие устроить напольное отопление в обжитом доме либо городской квартире. Суть вопроса: высоты порогов входных или межкомнатных дверей недостаточно для монтажа полноценного «пирога» теплых водяных полов со стяжкой (смотрим чертеж ниже).

Разберем состав монолитного греющего контура, располагаемого на межэтажном либо подвальном перекрытии:

1. Гидроизоляция – битумная обмазка, чаще – полиэтиленовая пленка.
2. Утеплитель – экструдированный пенополистирол минимальной толщиной 30 мм или пенопласт 5 см.
3. Демпферная лента по периметру комнаты.
4. Нагревательная труба (обычно металлопластик либо сшитый полиэтилен диаметром 16 х 2 мм), уложенная улиткой или змейкой.
5. Стяжка цементно-песчаная толщиной 8.5 см.
6. Напольное покрытие (иногда под ним делается пароизоляционная прослойка). Толщина зависит от материала, ламинат и линолеум займет до 1 см, керамическая плитка с клеевой смесью – около 20 мм.

Важный нюанс. Если монолитный теплый пол устраивается над грунтом, толщина утеплителя увеличивается минимум до 100 мм пенопласта либо 60 мм экструзионного пеноплекса. Плотность обоих материалов – 35 кг/м³.

Итого общая высота «пирога» с покрытием из ламината составит 85 + 30 + 10 = 125 мм. Настолько высокие пороги не предусматривает ни один нормальный хозяин. Как решить проблему и реализовать напольный обогрев в подобной ситуации:

1. Демонтировать существующую стяжку до самого основания – грунта либо плиты перекрытия.


2. Вместо теплоизоляционного слоя полистирола использовать мультифольгу толщиной до 1 см.
3. Уменьшить мощность стяжки до 60 мм. Конструкцию придется армировать кладочной либо дорожной сеткой размерами 150 х 150 х 4 и 100 х 100 х 5 мм соответственно.
4. Использовать настильные системы — «сухие» теплые полы, монтируемые в деревянных домах без стяжки. Суммарная толщина «пирога» — 6—10 см.
5. Обогревать половое покрытие электрической карбоновой пленкой вместо водяной системы труб.

Справка. Единственное помещение квартиры, где пороги остаются высокими, — балкон и лоджия. Там изобретать велосипед не понадобится, обычно монолит свободно помещается вместе с теплоизоляцией.

Некоторые доморощенные умельцы не кладут утеплитель вовсе либо уменьшают мощность стяжки до 4 см. В первом случае половина выделяемой теплоты уйдет в подвал, грунт или к соседям снизу, во втором расширяющийся от нагрева монолит вскорости пойдет трещинами.

О том, как лучше сделать теплый пол в помещениях многоквартирного дома, более подробно и доступно расскажет эксперт на видео:

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Примечание. Аналогичные меры и ответственность предусматривается за присоединение ТП к централизованной сети горячего водоснабжения (ГВС).

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;


• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Варианты подключения

Чтобы обеспечить нормальную работу контуров ТП и получить долгожданное ощущение комфорта, необходимо решить 2 вопроса:

1. Подать в трубы греющих контуров теплоноситель с температурой не выше 50 °С (максимум – 55 °С). Перегретые полы вызывают у большинства людей дискомфорт, оптимальный показатель для финишного покрытия – 26 °С.
2. Обеспечить потребный расход теплоносителя в радиаторах и петлях напольного обогрева. Если диаметр подающей магистрали слишком мал либо циркуляционный насос не развивает нужную производительность, батареи и теплые полы станут греть одинаково плохо.

Рассмотрим несколько схем, позволяющих подключить водяной теплый пол к действующей системе отопления. Посмотрим, насколько хорошо решаются вопросы температуры и расхода теплоносителя в каждом варианте:

• прямое соединение с двухтрубной радиаторной сетью;
• то же, с применением регулирующих термостатических головок;
• врезка в основную магистраль однотрубной системы с дополнительным насосом;
• полноценное подключение отдельной трубой от котла.

Прямая стыковка с радиаторной сетью

Врезка контура ТП в подачу и обратку двухтрубной разводки будет сносно функционировать при следующих условиях:

• суммарная отапливаемая площадь относительно невелика – до 100 квадратов;
• источник тепла – газовый котел, способный поддерживать температуру теплоносителя в пределах 40—50 °С;
• циркуляционный насос, установленный в котельной, обладает достаточной производительностью;
• теплые полы предназначены для обогрева небольших комнат – ванной, кухни, детской.

Прямая схема подключения имеет право на жизнь, но в целом весьма несовершенна. Судите сами: воде гораздо проще двигаться по пути малого сопротивления дальше по магистрали, нежели затекать в длинную трубу греющего контура.

Момент второй: при наступлении серьезных холодов вы сами поднимете температуру в котле, поверхность пола нагреется, в помещении станет душно. Ванная комната, покрытая кафелем, превратится в баню. Заметьте: интенсивный обогрев санузла абсолютно бесполезен, люди там находятся не постоянно.

Для справки. Как еще делают некоторые домашние умельцы: включают контур ТП в разрыв обратной магистрали, идущей от батарей к источнику тепла. А потом удивляются, почему не работает теплый пол вместе с радиаторами. Причина – повышение гидравлического сопротивления всей ветви и уменьшение расхода теплоносителя.

Использование клапанов RTL

Правильно решить вопрос регулирования температуры воды при подключении теплого пола напрямую помогут специальные термоголовки типа RTL. Автоматический клапан ставится на обратном трубопроводе и легко настраивается на определенную температуру. Алгоритм работы выглядит следующим образом:

1. Пока нагрев теплоносителя не достиг установленной на термоголовке величины, он спокойно циркулирует по трубе напольного контура.
2. Когда температура воды повышается до заданного значения, привод головки закрывает термостатический клапан. Циркуляция останавливается, теплоноситель остывает.
3. После снижения температуры в результате остывания термостат открывает проход и движение воды возобновляется.

Справочная информация. Европейская фирма Oventrop давно предлагает решения для подобных случаев – блоки UniBox, встраиваемые в стену. Внутри стоит термоголовка типа RTL, регулировочная рукоятка выведена наружу. Есть версии с двумя клапанами – один управляет расходом теплоносителя по температуре обратного потока, второй – по нагреву окружающего воздуха.

Недостаток решения – ограничение длины трубопровода. Если протяженность петли превысит 50 м, ТП начнет работать неравномерно из-за повышенного сопротивления. Для отопления комнат средней и большой площади придется разбить теплые полы на 2—3 контура и столько же монолитов, разделенных деформационными швами, как показано на чертеже.

Теперь о плюсах:

• обогрев теплыми полами можно организовать в любом помещении, не привязываясь к котлу и топочной;
• цена изделия несравнима со стоимостью смесительных узлов и дополнительных насосов;
• если батареи оборудованы воздушными термоголовками, система ТП сможет работать в летний период – радиаторы отключатся сами.

Описанная схема также подойдет для подключения напольного обогрева к двухтрубной сети централизованного теплоснабжения. Но учтите один нюанс: грязный теплоноситель способен довольно быстро засорить термостатический клапан либо вывести его из строя. О тонкостях работы головок RTL расскажет мастер в очередном видео:

Можно ли подключиться к однотрубной разводке

Чтобы запитать теплые полы от отопления – излюбленной многими мастерами однотрубной «ленинградки», придется своими руками собрать смесительный узел и поставить второй насос, как показано на схеме. Для нормального функционирования системы надо соблюсти такие условия:

• внутренний диаметр раздающей магистрали – не менее DN25, максимальное число радиаторов на кольце – 5 штук;
• присоединение петли ТП делается в обратный трубопровод после всех батарей;
• минимальное расстояние между врезками подачи и обратки теплого пола – 30 см;
• для поддержания температуры в контуре ставится трехходовой смесительный клапан.

Примечание. Подобную схему используют хозяева квартир для несанкционированного подключения ТП к центральному отоплению старого типа – однотрубным вертикальным стоякам.

Трехходовой клапан – упрощенной конструкции, способный готовить воду с фиксированной температурой 45—50 °С. Насос «гоняет» теплоноситель по петле, а клапан подмешивает порции горячей воды из основной магистрали.

На практике схема применяется довольно редко. Причина – нестабильность работы и разбалансировка радиаторов, подключенных к единой трубе «ленинградки». Когда трехходовой вентиль приоткрывается и подпитывает греющий контур, давление насоса передается в основную магистраль, расходы воды в батареях меняются.

Совет. Если хотите собрать надежную схему теплых полов своими руками, лучше проведите отдельные трубопроводы подачи и обратки от котла. Последствия извращений с однотрубной радиаторной сетью непредсказуемы.

Традиционная схема с узлом подмеса

Когда необходимо устроить напольный подогрев в каждой комнате двухэтажного дома, подключаться к существующему радиаторному отоплению нельзя. Нужно прокладывать отдельные трубопроводы и устанавливать распределительную гребенку. Какие практикуются варианты подсоединения:

• если протяженность контуров не превышает 50 м (включая подводки до коллектора), на гребенку ставятся термоголовки, реагирующие на температуру обратного потока;
• смесительный узел с коллектором и двухходовым клапаном;
• то же, с трехходовым термостатическим вентилем.

В первом случае принцип действия аналогичен врезке одной петли через головку RTL, только регуляторы стоят на гребенке и управляют каждым контуром отдельно, как это реализовано на фото. Циркуляцию обеспечивает основной насос, расположенный в топочной либо внутри настенного газового котла.

Во втором варианте горячую воду подмешивает двухходовой клапан, установленный на подаче и управляемый термоголовкой с выносным температурным датчиком. Последний прячется в трубе коллектора либо прикручивается к ней снаружи.

Когда температура подаваемого теплоносителя увеличивается, жидкость из колбы датчика давит на шток клапана и тот закрывается. Схема предусматривает установку дополнительного насоса, перекачивающего воду по всем петлям ТП.

Схема с трехходовым клапаном, чей принцип работы описан выше, более совершенна и рассчитана на солидный расход теплоносителя в теплых полах. Недостаток обоих вариантов – приличная цена оборудования и сложность монтажа. Все подробности о сборке гребенки и способах подключения греющих контуров изложены в соответствующем руководстве.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.


3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Примечание. Если предполагается заливать тонкую стяжку (6 см), сверху полистирольных плит постелите армирующую сетку. Внутри будущего монолита трубы не соединяйте, кладите только цельные, без стыков.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Заключение

Прислушиваясь к мнению мастеров–сантехников и экспертов, дадим напоследок рекомендацию: избегайте подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры ТП лучше завязывать прямо на котел, тогда напольный обогрев сможет функционировать независимо от батарей, летом в том числе. Процесс раскладки труб и заливки бетонной стяжки смотрите в последнем видео.

Оглавление

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;



  </p>

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Предлагаем ознакомиться  Вертикальные моющие пылесосы ТОП-7 лучших моделей и рекомендации потенциальным покупателям

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

• Незаконности установки;
• Высокой вероятности поломки обогревательной системы;
• Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Трудоемкости монтажных работ.

Наиболее подходящим будет тот вариант, при котором в квартиру будет входить прямой и обратный трубопроводы центральной системы. Если же в доме имеется вертикальная разводка стояков, тепловой пункт будет рассредоточивать тепло посредством пола по всем комнатам. Однако количество тепловой энергии, получаемой из каждого стояка центральной системы, будет строго ограниченно.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

Проблемы, возникающие при монтаже в квартире

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

1. Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
2. Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.

   </p>

3. Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
4. Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Предлагаем ознакомиться  Краны для радиаторов отопления: какие лучше ставить воздушные краны, вентили, как поставить для подключения радиатора, виды кранов

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Варианты подключения

Чтобы обеспечить нормальную работу контуров ТП и получить долгожданное ощущение комфорта, необходимо решить 2 вопроса:

1. Подать в трубы греющих контуров теплоноситель с температурой не выше 50 °С (максимум – 55 °С). Перегретые полы вызывают у большинства людей дискомфорт, оптимальный показатель для финишного покрытия – 26 °С.
2. Обеспечить потребный расход теплоносителя в радиаторах и петлях напольного обогрева. Если диаметр подающей магистрали слишком мал либо циркуляционный насос не развивает нужную производительность, батареи и теплые полы станут греть одинаково плохо.

Рассмотрим несколько схем, позволяющих подключить водяной теплый пол к действующей системе отопления. Посмотрим, насколько хорошо решаются вопросы температуры и расхода теплоносителя в каждом варианте:

• прямое соединение с двухтрубной радиаторной сетью;
• то же, с применением регулирующих термостатических головок;
• врезка в основную магистраль однотрубной системы с дополнительным насосом;
• полноценное подключение отдельной трубой от котла.

Врезка контура ТП в подачу и обратку двухтрубной разводки будет сносно функционировать при следующих условиях:

• суммарная отапливаемая площадь относительно невелика – до 100 квадратов;
• источник тепла – газовый котел, способный поддерживать температуру теплоносителя в пределах 40—50 °С;
• циркуляционный насос, установленный в котельной, обладает достаточной производительностью;
• теплые полы предназначены для обогрева небольших комнат – ванной, кухни, детской.

Прямая схема подключения имеет право на жизнь, но в целом весьма несовершенна. Судите сами: воде гораздо проще двигаться по пути малого сопротивления дальше по магистрали, нежели затекать в длинную трубу греющего контура.

Момент второй: при наступлении серьезных холодов вы сами поднимете температуру в котле, поверхность пола нагреется, в помещении станет душно. Ванная комната, покрытая кафелем, превратится в баню. Заметьте: интенсивный обогрев санузла абсолютно бесполезен, люди там находятся не постоянно.

Предлагаем ознакомиться  Какие виды батарей отопления бывают

Правильно решить вопрос регулирования температуры воды при подключении теплого пола напрямую помогут специальные термоголовки типа RTL. Автоматический клапан ставится на обратном трубопроводе и легко настраивается на определенную температуру. Алгоритм работы выглядит следующим образом:

1. Пока нагрев теплоносителя не достиг установленной на термоголовке величины, он спокойно циркулирует по трубе напольного контура.
2. Когда температура воды повышается до заданного значения, привод головки закрывает термостатический клапан. Циркуляция останавливается, теплоноситель остывает.
3. После снижения температуры в результате остывания термостат открывает проход и движение воды возобновляется.

Недостаток решения – ограничение длины трубопровода. Если протяженность петли превысит 50 м, ТП начнет работать неравномерно из-за повышенного сопротивления. Для отопления комнат средней и большой площади придется разбить теплые полы на 2—3 контура и столько же монолитов, разделенных деформационными швами, как показано на чертеже.

Теперь о плюсах:

• обогрев теплыми полами можно организовать в любом помещении, не привязываясь к котлу и топочной;
• цена изделия несравнима со стоимостью смесительных узлов и дополнительных насосов;
• если батареи оборудованы воздушными термоголовками, система ТП сможет работать в летний период – радиаторы отключатся сами.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

Используемые источники:

• https://remont-book.com/podklyuchenie-vodyanogo-teplogo-pola-k-sisteme-otopleniya/
• https://otivent.com/teplyj-pol-ot-otoplenija
• https://ventcondition.ru/teplyy-tsentralnogo-otopleniya/
