Подключение электрического накопительного водонагревателя – популярное решение для производства горячей воды, монтаж оборудования можно произвести своими руками. Это устройство устанавливают для постоянного получения горячей воды, также ЭВН служит дублирующим источником ГВС при временном отсутствии горячей воды из теплоцентрали.

Устройство и алгоритм работы ЭВН

Накопительный водонагреватель состоит из следующих основных элементов:

1. Бак;
2. Нагревающий элемент;
3. Тепловая изоляция;
4. Декоративный корпус;
5. Система управления;

Баки водонагревателей обычно выполняют из стали, гораздо реже встречаются полимерные. Сосуды из черной стали имеют покрытие внутренней поверхности из эмали, стеклокерамики.

Другой тип баков – сосуды из качественной нержавеющей стали. Они имеют более высокую стоимость, но это компенсируется продолжительным сроком службы. В бак врезаны два штуцера с резьбой – вход холодной и выход горячей воды.

Водонагреватели из черной стали оборудуются магниевым анодом – это устройство замедляет процесс коррозии стенок металла. Анод заменяется на новый комплект в срок, указанный в документации производителя. Это устройство увеличивает срок службы устройства, но нержавеющий бак все равно превосходит черный по этому показателю.

В качестве нагревательного элемента выступает ТЭН, встроенный в емкость. ТЭН устанавливается на резьбе и легко заменяется при выходе из строя. Основная причина неполадок с нагревателем – образование отложений солей жесткости (накипи), ухудшение теплоотдачи, перегрев и последующее сгорание.

Тепловая изоляция наносится на поверхность резервуара обычно методом напыления. Она предназначена для сохранения температуры воды, экономии электроэнергии из-за уменьшения частоты включений ТЭНа, сохранения накопленного объема воды с нужной температурой.

Декоративный корпус выполняется из пластика или металла, в него вмонтированы элементы управления – задатчик температуры, показывающий термометр (или цифровой дисплей).

Алгоритм работы прибора довольно прост. Аппарат заполняется водой из водопровода или емкости запаса воды. Ручкой задается температура нагревания. Включается ТЭН, происходит нагрев. При достижении заданной температуры нагрев прекращается.

При остывании регулярно включается нагрев для поддержания значения температуры. При расходовании воды нагрев включается в постоянном режиме.

Выбор места установки накопительного водонагревателя

При определении места установки водонагревателя необходимо руководствоваться несколькими критериями. По способу установки накопительные ЭВН делятся на три типа:

1. Настенные;
2. Напольные;
3. Встраиваемые.

Вместительность настенных ЭВН имеет предел в 200 литров, напольные вмещают до 1000 литров воды, встраиваемые – от 50 до 1000 литров. Аппараты имеют различные формы – цилиндрические, прямоугольные, кубические, комбинированные. От формы часто зависит способ подключения и выбор места установки. Форма и габаритные размеры в значительной мере влияют на возможность размещения устройства.

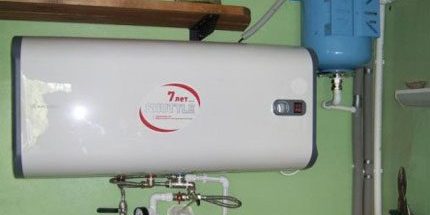

По ориентации основного объема выделяют два типа изделий – горизонтальные и вертикальные. От ориентации зависит направленность ТЭНа, безаварийная работа гарантирована только при полном постоянном покрытии нагревателя водой. Подробнее о выборе водонагревателей можно прочитать в этой статье.

Следующий немаловажный фактор – вес устройства (наполненного). Вес настенных моделей не превышает 200 кг, однако не все стены могут выдержать этот вес. При малой плотности и надежности конструкции стены аппарат вырвет крепления и оторвется. Поэтому в некоторых случаях для крепления водонагревателя к стене сооружают вспомогательный каркас из металла или реек.

ЭВН следует размещать в непосредственной близости от точек водоразбора. При большой протяженности трубопроводов к смесителям поступление горячей воды начинается только после качественного нагревания трубы. На это уходит значительное количество теплоты, сконцентрированной в горячей воде. ЭВН монтируют в помещениях с постоянной положительной температурой воздуха.

При размещении и монтаже ЭВН следует соблюдать расстояния от строительных конструкций. Они необходимы для обслуживания и ремонта устройства.

Самостоятельная установка водонагревателя

Процесс монтажа делится на несколько основных этапов:

1. Стационарное закрепление;
2. Подключение трубопроводов;
3. Подключение к сети питания;
4. Проверка и запуск устройства.

Стационарное закрепление

Напольные водонагреватели имеют регулируемые ножки или специальную подставку. Настенные ЭВН крепятся с помощью приспособлений трех типов:

1. Шурупы для дерева диаметром от 0,8 см и длиной от 60 – 70 мм для закрепления в деревянные стены и опорные конструкции;
2. Анкерные болты диаметром 12 – 16 мм (диаметр крепежа зависит от веса «водогрейки»);
3. Шурупы с пластиковыми дюбелями.

Стандартный крепеж входит в комплект изделия вместе с опорной планкой. Опорная планка по устройству напоминает DIN-рейку, предназначена для улучшения и упрощения крепежа бака к стене.

Для проведения работ понадобятся следующие инструменты:

1. Электродрель или перфоратор;
2. Молоток;
3. Гаечные ключи, отвертки;
4. Строительный уровень, рулетка, карандаш (маркер).

На первом этапе производят разметку. Аппарат прикладывают к стене, отмечают его контуры. Затем размечают точки креплений. Располагать ЭВН следует с учетом будущего наличия трубопроводов обвязки прибора.

По точкам разметки просверливают отверстия, соответствующие размеру подобранного крепежа. Монтируется крепеж, производится навешивание устройства. Проверяется качество и надежность крепления, отсутствие возможности сдвига, срыва с креплений.

Обвязка электрического накопительного водонагревателя

Схемы подключения накопительного водонагревателя в зависимости от задач устройства разделяют на два типа:

1. Прямое подключение;
2. Подключение на замещение.

При прямом подключении водопровод холодной воды присоединен к аппарату, от ЭВН расходится контур раздачи горячей воды по смесителям. Эта схема используется в случае производства горячей воды только накопительным ЭВН.

Подключение на замещение производится чаще всего в квартирах многоэтажек. Устройство присоединяется в качестве байпаса на трубопровод от сети централизованного ГВС. При отключении сетей на ремонт в летний период водонагреватель включается в раздачу горячей вода по существующей разводке, отключается от стояка горячей воды.

Обвязка всех видов водонагревателей производится по общему принципу. На патрубок входа холодной воды устанавливается ПСК – предохранительный сбросной клапан. На корпусе клапана нанесена стрелка, при установке она должна быть направлена на аппарат.

Клапан выполняет несколько функций:

1. Функция защиты бака от разрыва при повышении давления;
2. Функция обратного клапана;
3. Сброс излишков воды.

ПСК имеет заводскую предустановку по давлению. При повышении избыточного давления в баке он сбрасывает небольшой объем воды через специальное отверстие. К отверстию присоединяют силиконовый шланг, выводят его в канализацию или непосредственно в раковину. По такому же принципу клапан действует при нагреве воды – она расширяется, излишек сбрасывается.

При отключении воды ПСК запирает воду в ЭВН – выступает обратным клапаном. Клапан всегда входит в комплектацию изделия.

Часто возникает вопрос – клапан начал протекать, что делать? При этом он периодически протекать перестает. Ответ однозначен – ПСК нужно заменить. В большинстве случаев при пробое рабочего элемента клапана он навсегда теряет свою герметичность.

Далее на вход и выход ЭВН устанавливается запорная арматура – шаровые краны. При высоком давлении в водопроводе (более 5 – 6 атмосфер) на вход водонагревателя следует установить редуктор для снижения давления. Вместо шаровых кранов иногда используют настенные встраиваемые под отделку краны, к ним водогрейка подключается через гибкие подводки.

Подключение водонагревателя к сети питания

Электрический водонагреватель обладает повышенной мощностью, работает при этом от сети 220В. Устройства небольшого объема – от 15 до 50 литров, можно подключать к обычной сети (при хорошем качестве и соответствующем сечении проводки). Но лучше (и безопасней) подключить водонагреватель через защитные предохранительные устройства:

1. Автоматический выключатель;
2. Устройство защитного отключения – УЗО;
3. Влагозащищенная розетка.

Автомат предохраняет изделие от коротких замыканий, перегрузок. Сила тока АВ подбирается на 16 А. Оптимальный вариант – подключение розетки к щиту отдельной линией, но это не всем под силу сделать самостоятельно.

Проверка и запуск устройства

Для запуска устройства полностью открывается кран на входе холодной воды, открывается выход с ЭВН, приоткрывается ближайший смеситель. Емкость полностью заполняется водой, стравливается воздух.

Вилка включается в розетку, подается питание. Ручкой регулятора (или кнопками) задается требуемая температура воды. Происходит нагрев. Водонагреватель осматривается на предмет наличия утечек. На этапе запуска не следует выставлять большие значения температуры.

При дальнейшей эксплуатации поддержание излишне высоких температур может привести к быстрому образованию накипи. Температура горячей воды по СНиП – не более 55 градусов Цельсия. Для ЭВН достаточным значением будет величина в 60 – 70 градусов.

Проверяется режим работы водонагревателя – отключение ТЭНа по заданной температуре. Об этом сигнализирует лампа индикации.

Установка накопительного водонагревателя самостоятельно – процесс простой, доступный для любого мужчины с минимумом умений и инструментов. При монтаже необходимо соблюсти ряд условий, изложенных в документации оборудования и рекомендации этой статьи.

(Просмотров 696 , 1 сегодня)

Рекомендуем прочитать:

Замена стояков отопления с радиаторамиПеллетные котлы отопленияВиды радиаторов отопленияПроектирование системы канализацииВыбор радиаторов отопления для квартирыВиды и выбор душевых кабин

Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

• вход/выход для горячей воды из ГВС;
• подачу холодной воды в бак;
• коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.

Сегодня мы попробуем классифицировать общеизвестную информацию об установке электрических накопительных водонагревателей. Рассмотрим схемы гидротехнической обвязки, её функции и сделаем выводы — какой монтаж будет технически верным, а какой не будет.

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.

Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м².

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
