Подключение твердотопливного и газового котла в одну систему

Главная / Твердотопливные котлы

Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п. Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.

Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.

Источник фото: dmir.ru

Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.

Требования к установке твердотопливных котлов

1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Установка твердотопливного котла в частном доме

Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.

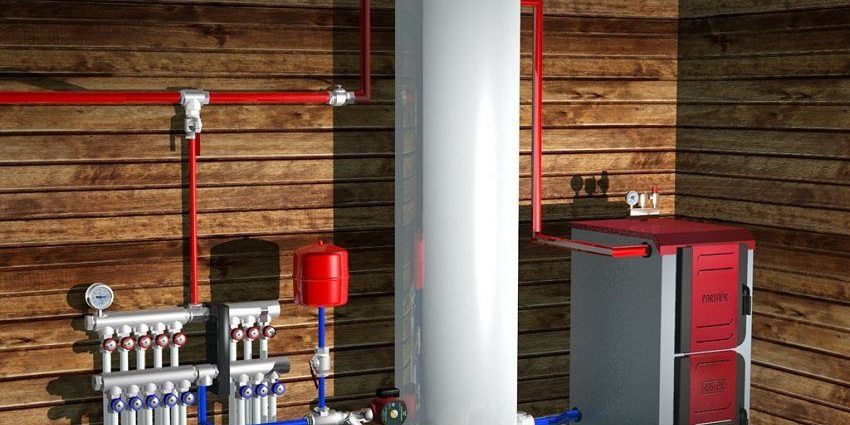

Источник фото: rotor.com.ua

На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:

• на кухне;
• в коридоре с хорошей вентиляцией;
• в подвале;
• в гараже.

Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.

Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.

Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.

Фундамент под котел

Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.

Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:

1. Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
2. Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
3. Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.

Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).

Источник фото: stroikabudet.ru

Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.

Монтаж дымохода

Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.

Источник фото: liveinternet.ru

Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.

Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.

Установка мембранного бака

По типу размещения расширительные мембранные баки могут быть настенными и напольными.

При установке мембранного бака необходимо:

• располагать бак в котельной, недалеко от котла;
• обеспечить свободный доступ к аппарату для обслуживания;
• если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
• подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
• подводку нельзя прокладывать поперек прохода;
• нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.

Вентиляция

Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.

Схема вентиляции. Источник фото: etotdom.com

Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.

Главные функции вентиляции:

• удаление продуктов горения наружу;
• обеспечение правильного горения топлива;
• восполнение расходуемого кислорода.

Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.

Подключение твердотопливного котла к системе отопления

Схема подключения. Источник фото: sxtmns2.appspot.com

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой. В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

• энергонезависимость;
• экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

• трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
• система открыта для доступа воздуха, что влечёт за собой коррозию;
• теплоноситель испаряется и поэтому потребуется его восполнение;
• меньшая эффективность отопления за счёт медленной естественной циркуляции.

Любой из этих двух вариантов дает возможность получать тепло в том случае, когда дров в топке не осталось, а газ в баллоне еще есть. Лучше совместить два разных котла потому, что сеть будет работать постоянно, даже если одно из устройств сломается. Если поломается устройство газ-дрова, система перестает работать и в помещении будет холодно.

Сложности использования двух котлов в одной системе

Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. Обвязка открытого типа востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.

Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.

В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа. Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и радиаторов системы отопления. Решения проблемы:

1. Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
2. Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

Читайте также:  Изготовление котла Холмова

Обвязка с теплоаккумулятором

Идея применения теплоаккумулятора заключается в таких нюансах:

1. Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Она включает в себя теплоаккумулятор.
2. Газогенераторные котлы на дровах, угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку нужно иметь:

1. Открытый расширительный бак.
2. Шланг, который будет находиться между баком и канализацией.
3. Отсекающие краны (13 шт).
4. Циркуляционный насос (2 шт).
5. Трехходовой клапан.
6. Фильтр для очистки воды.
7. Трубы из стали или полипропилена.

Схема может работать в четырех режимах:

1. От дровяного котла с передачей градусов через теплоаккумулятор.
2. От этого же котла с обходом теплоаккумулятора ( газовое устройство будет отключено).
3. От газового котла, который может получать газ из баллона.
4. От обоих котлов.

Организация открытой системы с теплоаккумулятором

1. Установка своими руками на два штуцера дровяного котла отсекающих кранов.
2. Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
3. Монтаж кранов на патрубки теплоаккумулятора.
4. Соединение теплоаккумулятора и котла двумя трубами.
5. Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
6. Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
7. Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.

Читайте также:  Газовые энергонезависимые котлы

Закрытая система с теплоаккумулятором

Не нужно подключать устройство, аналогичное расширительному баку потому, что подключенный к сети или баллону газовый котел  уже имеет в своем составе диафрагменный расширительный бак и также предохранительный клапан.

Чтобы сделать эту схему правильно, нужно:

1. Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к радиаторам отопления.
2. На этой трубе перед отопительными устройствами поставить циркуляционный насос.
3. Подсоединить своими руками отопительные устройства.
4. Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить отсекающий кран.
5. К подающей и обратной линиям подключить две трубки, которые будут подходить к теплоаккумулятору. Первую надо подсоединить перед циркуляционным насосом, вторую – сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов. Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.

Группа безопасности состоит из:

1. Клапана для стравливания воздуха.
2. Предохранительного клапана для снижения давления.
3. Манометра.

Обвязку делают по такой схеме:

1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Читайте также:  Особенности котлов из нержавеющей стали

Подобную схему использует, когда монтируются универсальные двухконтурные комбинированные котлы отопления дрова -газ. Такие агрегаты могут работать на газе из баллона. В обвязке не используют трубы, которые подходят к газовому котлу, и обратные клапаны.

Поделиться:

Итак, соединим твердотопливный и газовый котёл в одной системе.

Такой случай встречается часто. Причина проста: когда дом только построили, газовой магистрали вблизи не было, а электричество либо дорого, либо маломощное и нестабильное. Естественно, ставится твердотопливный котёл.

Через сколько-то лет газ подвели, а выбрасывать старого заслуженного друга, исправно согревавшего… не хочется. Да и и мало ли что в будущем? И тогда мы думаем, как подключить твердотопливный и газовый котёл в одной системе.

Не важно, какой газовый настенный котёл вы приобрели в пару к твердотопливному: одноконтурный или двухконтурный. Обвязка по отоплению будет одинакова. Вот схема, где твердотопливный и газовый котёл в одной системе с одной веткой радиаторов:

Обратите внимание на присутствие обратных клапанов в обвязках каждого котла: они не позволят насосу одного котла прокачивать теплоноситель через другой котёл. И при этом оба котла могут работать вместе одновременно или отдельно друг от друга — без всяких переключений.

Расширительный бак снаружи для настенного котла, скорей всего, не будет нужен, его собственного бака будет достаточно. Но на всякий случай посчитайте.

На подаче из твердотопливного котла применяем только металлические трубы — медные или стальные — длиной, минимум, 1…1,5 м. Соответственно, и все фитинги на этом участке такие же!

Разводка радиаторов может быть любая, а не обязательно однотрубная, как на схеме.

Важно! Перед розжигом твердотопливного котла нужно включить его циркуляционный насос.

Ещё важно: хотя бы несколько радиаторов оставить нужно без термоголовок (то есть, если вы вообще мыслите их ставить). Это обеспечит гарантированный проток теплоносителя даже при отключившемся циркуляционном насосе. В противном случае теплоноситель в котле закипит, что может привести к разрыву системы.

Подобная схема приводилась мной в других статьях, так что, если вы их читали, то всё вам будет знакомо:

В этой схеме для подключения веток отопительных приборов применяется гидрострелка с коллектором. Обвязка же котлов такая же, как на первой схеме.

Вот та же система отопления без котлов (может быть, так лучше видно?):

Кстати, для такой разветвлённой схемы обязательно нужно проверить, достаточно ли объёма расширительного бака, встроенного в настенный газовый котёл, и при необходимости добавить снаружи.

Примечание. Вместо любого контура радиаторов при желании можно подключить к коллектору тёплые полы, как в этом варианте. А также бойлер косвенного нагрева, как, например, в этом.

Теперь, полагаю, вы знаете, как смонтировать твердотопливный и газовый котёл в одной системе.

20.05.2019

Требования к котельной (топочной) Беларусь

ВНИМАНИЕ! Информация носит справочный характер. За подробной консультацией, обращайтесь в местные органы газоснабжения.

1. Объем: не менее 7,5 м3 при мощности котла до 30 кВт, не менее 13,5 м3 при мощности котла свыше 30 кВт
2. Высота: не менее 2,0 м.
3. Окно: площадь не менее 0,25 м2, должно открываться в фоторточном режиме
4. Дверь: материал — любой, ткрываеться должна из топочной, подрез двери — 0,02м2, либо можно насверлить отверстия в нижнейчасти двери в 2 ряда общей площадью 0,02 м2
5. Пол в топочной должен быть несгораемым по всей площади топочной
6. Расстояние от выступающих частей котла (от его фронта) до противоположной стены не менее 1 м
7. Дымоход: сталь нержавеющая (другие материалы не применяются), размер — не менее диаметра дымоотводящего патрубка из котла
8. Длина дымоотводящей трубы от котла до дымохода должна быть не менее 3-ёх метров и у нее должно быть не более 3 поворотов
9. Вентиляционный канал: диаметр — 150 мм,материал — любой, если кирпичный — размер 270мм х 140мм
10. Если стены сгораемые, то устанавливается защитный экран за котлом, который состоит из 3-х слоёв: сухая штукатурка, лист асбеста 3 мм, жесть, либо допускаются керамическая плитка. Экран должен распологаться за котлом и выступать за края котла по 10 см по все стороны
11. Котлы от стен устанавливаются на расстоянии 10 см
12. Если котел с закрытой камерой сгорания (турбокотел), то объем топочной не нормируется и допускается не предусматривать окно. Дымоход от котла выводиться через стену (коаксиальный дымоход)

Объём, площадь, минимальные размеры помещения газовой котельной (топочной) в частном жилом загородном доме по нормам РБ

Высота помещения мини-котельной, отведённого под установку газового отопительного котла, по нормам РБ должна быть ≥ 2 м, а высота подвала или цокольного помещения при размещении в них топочной должна составлять ≥ 1,9 м.

Важно! Разместить встроенные мини-котельные для газового оборудования в подвале разрешено только в специально оговорённых случаях (при газоснабжении частного од-ноквартирного или блокированного дома природным газом).

Минимальные размеры помещения котельной (топочной) для газового котла отопления частного дома по нормативам РБ приведены в таблице 1.

Таблица 1 – Какой минимальный размер (объём и площадь) помещения может быть для газовой котельной в индивидуальном частном жилом доме: нормы проектирования РБ

Суммарная (общая) тепловая мощность установленного оборудования, кВт	Минимальный требуемый объём помещения частной мини-котельной, м3	Минимальная требуемая площадь в плане газовой котельной по нормампри условии соблюдения высоты помещения 2 м, м2
≤ 15 (для отдельно стоящих газорегуляторных пунктов (ГРП))	Не нормируется	Не нормируется
≤ 30	7,5	3,75
30-60	13,5	6,75
60-200	15,0	7,50

Важно! При установке коаксиального турбированного газового отопительного аппарата (котла) с принудительным удалением продуктов горения (с закрытой герметичной камерой сгорания) минимальный допустимый объём котельного помещения нормами не регламентируется.Внимание!!! Последние изменения о монтаже газовых котлов! Изменение № 11 BY* СНиП II-35-76Пункт 23.3.9 Допускается осуществлять отвод продуктов сгорания от газовых котлов с закрытой камерой сгорания коаксиальными дымовыми трубами и дымоотводами при раздельной компоновке дымовоздушных каналов через наружную стену без последующего соединения с дымовыми трубами:

• в многоквартирных жилых домах высотой более двух этажей и блокированных домах — если расстояние от выходного отверстия дымового канала на фасаде дома до окон собственной квартиры составляет не менее 0,5 м, до дверных проемов — не менее 1,0 м по горизонтали; до оконных и дверных проемов соседних квартир — в пределах зоны, ограниченной радиусом не менее 4 м;
• в одноквартирных жилых домах — если расстояние от выходного отверстия дымового канала до окон составляет не менее 0,5 м и до дверных проемов — не менее 1,0 м по горизонтали;
• в многоквартирных жилых домах высотой три этажа и более — при выводе на глухую стену без окон.

Минимальное расстояние от уровня земли до выходного отверстия дымового канала должно составлять не менее 2.0 м во избежание попадания человека в зону выхлопа.Расстояние до окон и дверей соседних жилых зданий, не относящихся к домовладению, должно быть не менее 10 м.

Согласно существующим стандартам и нормам, отопительный котел на твердом сырье — дровах, угле, пеллетах — должен располагаться в отдельном, грамотно обустроенном помещении. О его планировке следует подумать еще на стадии подготовки проекта. Важно понимать, что правильно оборудованное техническое помещение под твердотопливный котел – один из залогов вашей собственной безопасности.

Для небольших газовых и электрических моделей специальной топочной не нужно – такое оборудование легко и удобно размещается на кухне или в прихожей.

Основные требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

• Минимальная площадь топочной — 8 м². Объем пристройки должен составлять не менее 15 м³ + 0,2 м³ на каждый киловатт мощности системы отопления.
• Высота потолка — как минимум 2,5 м.
• Расстояние от фронтальной части котла до противоположной стены — от 2 м.
• Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
• В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м² остекления на каждый 1 м³ объема топочной.
• Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
• Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
• Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы. Система принудительной вентиляции обустраивается из расчета 8 см² сечения канала на каждый киловатт мощности оборудования.
• Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
• Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

Схема котельной с твердотопливным котлом

Помещение, в котором вы разместите отопительное оборудование, может находиться:

• …внутри дома. Этот вариант подходит для газовых и электрических котлов небольшой мощности. Что касается твердотопливных моделей, то их рекомендовано выносить за пределы жилых помещений.
• …в пристройке. Это отдельное здание, возведенное впритык к одной из стен коттеджа. При этом важно, чтобы расстояние от стенок пристроенной котельной до окон и дверей дома было не менее 1 метра. У топочной должен быть отдельный фундамент и четыре, а не три стены.
• …в отдельно стоящем здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилыми помещениями инженерными коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В помещении топочной необходимо выделить место для следующих обязательных элементов отопительной системы:

1. Твердотопливный котел;
2. Бойлер с теплоносителем;
3. Обвязка котла — расширительные баки, насос, грязевик и т.д.;
4. Распределительный коллектор для направления воды по контурам;
5. Группа безопасности котла для выведения воздуха из системы;
6. Котловая автоматика для управления работой всей системы;
7. Оборудование для тушения возгораний.

В топочной может также располагаться дополнительный бойлер косвенного нагрева, который обеспечивает подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурное устройство.

Вентиляция в котельной с твердотопливным котлом

В помещении, которое предназначается для генератора тепловой энергии, обязательно должна быть установлена приточная и вытяжная вентиляция. При этом важно, чтобы она работала максимально исправно и не зависела от электричества. Согласно существующим правилам, воздух в топочной должен циркулировать и обновляться не менее трех раз за час.

Канал естественной вытяжки обустраивают непосредственно над отопительным котлом. Именно в этой части помещения скапливается воздух с пониженным содержанием кислорода, а также продукты горения. Чтобы тяга была достаточной, трубу располагают строго вертикально. Ее высота должна составлять не менее трех метров. На противоположной стене котельной, ближе к полу, обустраивается канал приточной вентиляции. Его можно закрыть решеткой из жаропрочного материала. Она не позволит насекомым проникать внутрь помещения, а также защитит котельную от мусора с улицы.

Размеры приточной вентиляции для котельной с твердотопливным котлом рассчитывается по следующей формуле: на каждый 1 кВт мощности котла требуется 8 см² площади сечения канала. Если забор воздуха идет из смежного помещения, то на то же количество мощности аппарата будет приходиться уже 30 см² площади сечения.

Котельные с твердотопливным котлом в частном доме часто оснащаются системами искусственной вентиляции. В вытяжном и входном каналах устанавливаются электрические вентиляторы, которые обеспечивают более интенсивную циркуляцию воздуха. Мощность аппаратов рассчитывается таким образом:

Объем котельной * 3 + 10-30% (для резерва производительности)

Таким образом, для помещения объемом 10 м³ мощность вентиляторов должна составлять не менее 33 кВт. Важно, чтобы устройства были выполнены в жаропрочных металлических корпусах – это защитит их от высоких температур в котельной.

Купить высококачественный отопительный котел на дровах, угле или пеллетах, а также получить профессиональную консультацию по вопросам его монтажа и эксплуатации можно в интернет-магазине «Теплодар». Просто оставьте заявку на нашем сайте или свяжитесь с менеджерами компании в вашем регионе.

Используемые источники:

• https://kotle.ru/tverdotoplivnye/ustanovka-tverdotoplivnogo-kotla
• https://poluchi-teplo.ru/kotlyi/gazovyie/podklyuchenie-tverdotoplivnogo-kotla-i-gazovogo-v-odnu-sistemu.html
• http://vodotopim.ru/radiatornoe-otoplenie/tverdotoplivniy-kotel-s-gazovim.php
• https://zdesteplo.by/blog/trebovaniya-k-kotelnoj-topochnoj-belarus
• https://www.teplodar.ru/help/articles/detail/kotelnaya-dlya-tverdotoplivnogo-kotla-v-chastnom-dome-printsipy-i-pravila-obustroystva/
