Подключение трубы тёплого пола к распределительному коллектору

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке</h2>

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

•
•

•
•

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением</h2>

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков. Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки</h2>

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням. При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов</h2>

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

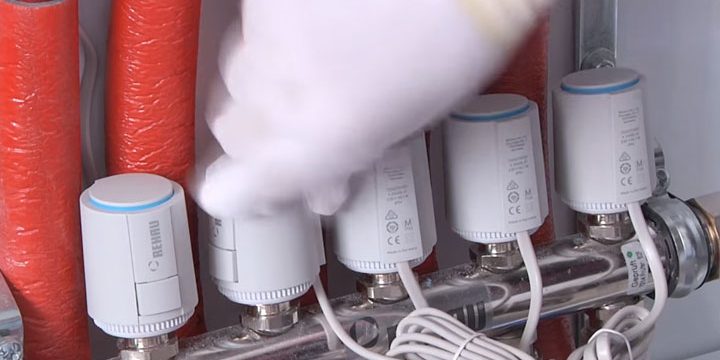

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

•
•

•
•

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

•
•

•
•

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник — Forumhouse

Коллектор на вид – это обычный кусочек трубы с несколькими отверстиями с одной стороны, служащими выходами. Пара таких простеньких конструкций фактически отвечает за управление водяным теплым полом.  Давайте разберемся,для чего необходимы эти выходы и как выполнить подключение коллектора теплого пола.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметкуКоллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

• возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметкуЧтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Упрощенная схема коллектора теплого пола

Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.

Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.

С помощью этих клапанов, один из которых установлен на входе, а другой – на выходе, регулируют подачу горячей воды. Для регулировки расхода жидкости между контурами, расположенными, скажем, в соседних помещениях, в возвратном гребне устанавливают так называемые балансировочные клапаны.

Нередко запорный механизм дополняют расходомерами, служащими в качестве индикатора потока теплоносителя. Благодаря им можно корректировать каждый контур системы, так как расходомеры настраивают и измеряют объем теплоносителя для каждого из них раздельно. Это особенно важно для контуров с различной длиной труб. На возвратном гребне устанавливают термодатчики, которые необходимы для полного или частичного перекрытия системы. Делается это в автоматическом с использованием электрических сервоприводов или ручном режиме.

Как правило, при установке упрощенной системы своими руками проблем не возникает. При устройстве двухконтурного отопления, скажем, для обогрева ванной комнаты и туалета даже нет необходимости в дорогостоящем оборудовании. В зависимости от того, какие используются смесительные клапаны, схемы гребней усложняются

Смесительные клапаны

При подключении коллектора используют два типа смесительные клапаны: двух и трехходовых. Они предназначены для смешения жидкостей: горячей, которая поступает из котла и охлажденной, соответственно, из отопительного контура. Управляют ими в ручном или автоматическом режиме – требует дополнительной установки сервопривода или управляющего устройства.

Трехходовые используют, как правило, для коллекторов, предназначенных для обогрева больших помещений с площадью более 200 кв. м. В такие схемы также включают погодозависимые датчики, которые запрограммированы на определение требуемой температуры пола, исходя от внешних условий.

Двухходовые используют для помещений с меньшей площадью – меньше 200 м². В подобной схеме температуру пола регулирует клапаном. При необходимости он сам добавляет горячую жидкость, поступающую из котла или, наоборот, воду из обработки. Если коллектор настроен правильно, то совершенно исключается перегрев пола. Схемы с двухходовым клапаном обеспечивают плавность и стабильность регулировки.

Есть еще немало других схем коллекторов и типов установки.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Правила подключения

В большинстве случаев приобретается готовый коллектор, в котором все элементы подобраны по техническим характеристикам. Если же есть опыт в сборке подобных конструкций, можно самостоятельно скомпоновать устройство. Как правильно подключить теплый пол, учесть параметры общей системы отопления и технические свойства гребенок? Для этого необходимо руководствоваться определенными правилами установки.

ВниманиеСначала составляется общая схема подключения, где указываются размеры труб, места их прокладки и соединения с отоплением. Обязательно рассчитывается проходная способность каждой из гребенок, подбирается их диаметр и материал изготовления. Чаще всего применяют изделия из нержавеющей стали или меди.

Месторасположение устройства выбирается исходя из следующих правил:

Обязательно устанавливается система защиты. Она состоит из воздушного клапана и байпаса. При резком повышении температуры воды происходит ее расширение. Воздушный клапан стравливает излишки воздуха, нормализируя давление в трубах. Байпас необходим для оперативного перекрытия воды при возникновении аварийных ситуаций.

По окончании установки коллектора к нему подключаются трубопроводы теплого пола. Обязательно проверяется качество стыков, их герметичность и надежность. Запуск системы выполняется до установки основного покрытия. Изменяя с помощью устройства управления температурные режимы, проверяется качество нагрева каждой магистрали, выполняется осмотр труб на наличие протечек. После этого можно приступать к установке напольного покрытия.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Эксплуатация

Схема коллектора теплого пола относительно проста. Но при его эксплуатации необходимо периодически проверять работоспособность отдельных элементов и всей системы в целом. Для этого рекомендуется составить график проверки оборудования и проведения профилактических работ такого характера:

1. Контроль работоспособности элементов устройства.
2. Проверка параметров теплоносителя в каждой из магистралей – скорость, температура. Для этого необходимо периодически снимать показания приборов управления.
3. Контроль целостности подключения трубопроводов к гребенкам, отсутствие протечек и разгерметизации.
4. Соблюдение температурного режима работы системы с помощью снятия данных с термометров.

Проводя эти несложные процедуры можно поддерживать бесперебойную работу всей системы и отдельных ее частей. Но главным условием является профессиональное подключение коллектора теплого пола. От правильности этого этапа монтажа зависит работоспособность устройства и его эксплуатационные качества.

© 2019 prestigpol.ru

Кроме того необходимо сделать все работы от подготовки помещения до укладки теплоизоляционных матов или арматурной сетки. Впрочем, всю необходимую информацию при желании вы можете найти в статье по монтажу пирога тёплого пола.

В этой статье мы будем рассматривать монтаж металлопластиковой и PEX трубы для тёплого пола. Если тёплый пол у вас с другой трубы читайте статьи монтаж гофрированной и монтаж медной трубы.

В не зависимости какую трубу (металлопластиковую или из сшитого полиэтилена) планируется крепить к коллектору, все действия по её монтажу абсолютно одинаковые.

Трубы к коллектору крепятся по средством так называемых евроконусов.

Евроконус состоит из латунной втулки с резиновыми уплотнителями, гайки и обжимного кольца.

Резать трубу лучше при помощи специального трубореза, предназначенного именно для этого вида труб.

Раньше для каждого диаметра трубы, будь-то 16 мм или 18 мм использовали разные евроконусы, соответствующих размеров. Сейчас же используют евроконусы одного размера 17 мм. Поэтому, что бы надеть трубу 16 диаметра на 17 конус, необходимо её откалибровать. Откалибровать трубу это значит расширить её конец. Для этих целей в продаже имеются специальные калибраторы для труб.

Вот такой вот калибратор имеет на себе специальные лезвия для снятия фаски.

То есть использование его «убивает» сразу двух зайцев. Во время снятия фаски желательно держать трубу концом вниз, для предотвращения попадания мусора в полость трубы. Фаску снимать обязательно, иначе можно повредить резиновые уплотнители во время надевания трубы на евроконус.

После калибровки и снятия фаски, на трубу одевается гайка евроконуса, кольцо и вставляется в конус. Следите за тем, что бы во время вставки резиновые уплотнители не сместились со своих посадочных мест.

Когда труба будет надета, смещаем обжимное кольцо ближе к краю трубы и затягиваем гайку сначала от руки, а потом при помощи гаечного ключа. Не переусердствуйте с затяжкой гайки, лучше сначала не сильно затягивайте, а во время опрессовки, если будет наблюдаться течь затяните ещё.

И так смонтировав первый конец трубы к подающему коллектору, разложите всю петлю пола, подведите её к обратной гребёнке, отрежьте в нужном месте и смонтируйте второй конец таким же образом, что и первый.

Хотелось бы немного отступить от темы и сказать вам по поводу самого коллектора. Если вы планируете делать коллектор вместе со смесительно-насосной группой своими руками, то в принципе не важно где у вас будет находиться подающая гребенка, выше обратки или же наоборот, ниже. Тёплый пол в любом случае будет работоспособен.

Последовательность монтажа трубы на самом коллекторе должна быть такая, что бы петли тёплого пола не переплетались между собой. То есть крайний выход коллектора (подающего и обратного) должен соответствовать крайнему контуру петли помещения. Принадлежность и длину каждого контура необходимо будет записать на бумаге, либо подписать на самой трубе. Это необходимо для того, чтобы легче было регулировать расход теплоносителя по каждому контуру расходомерами или регулировочными вентилями в процессе настройке всей системы в целом.

Вот в принципе и всё, что касается материала о подключении трубы тёплого пола к коллектору.Ничего сложного, всё легко запомнить, так как объем текста небольшой. Так, что удачи вам в ваших делах, тепла и уюта вашему дому. Не забудьте опрессовать систему перед заливкой стяжки тёплого пола.

Содержание статьи:

Водяные устройства для отопления полов отличаются от электрических агрегатов принципом работы теплоносителя. Главную роль в конструкции водяной системы играет коллектор. Распределительный узел обеспечивает эффективную работу оборудования в доме.

Необходимость установки коллектора для теплого пола

Собирать коллектор для теплого пола нужно из материалов, устойчивых к высоким температурам

Главная функция коллектора — смешивание теплоносителя и последующая раздача по контурам отопления. Принцип функционирования построен на поступлении разогретой воды в конструкцию, где она смешивается с холодной водой. Далее происходит ее перераспределение для последующей циркуляции. Уровень смешивания холодной и горячей жидкости регулируется посредством клапанов.

Коллектор обеспечивает:

• продолжительный срок эксплуатации и безопасность использования отопительной системы;
• снижение риска ожогов и других травм;
• экономию расходования газа и электричества.

Теплоноситель разогревается до 75—90 °С. Это оптимальный показатель для радиаторов, но недопустимое значение для теплого пола. Если в трубы поступит вода такой температуры, человек в помещении будет чувствовать себя некомфортно. Помимо этого напольное покрытие может деформироваться. По этим причинам показан монтаж коллектора.

Устройство выравнивает температуру прямого и обратного потоков, регулирует рабочие показатели отопительной системы посредством датчиков, а также обеспечивает равномерное прогревание труб.

Устройство коллектора

Простейший коллектор из металлических труб с термоголовками для регулирования температуры

Теплый водяной пол — самостоятельная система отопления, которая предполагает соединение с основной. С этой целью применяются коллекторы.

Простейшая конструкция устройства включает отрезок трубы, к которому подсоединены другие трубы. Один конец распределительного узла подсоединен к напорному фрагменту. К дополнительным выводам подсоединяются трубы водяного пола. Унифицированные конструкции монтируются редко. Их заменили устройства со сложной конфигурацией.

Предназначение двухходовой модели — регуляция подачи горячей воды в холодный контур теплого пола. Функцию обеспечивает термическая головка, которая при увеличении температуры закрывает клапан, а при уменьшении — открывает. Клапан устанавливается при отоплении площади в 190—200 квадратных метров, когда монтаж радиаторов в помещении не предполагается.

Преимущество модели — наличие питающего клапана, который устраняет скачки температуры в отопительной системе.

Трехходовое устройство универсально. Оно включается в сложные системы отопления с наличием большого количества контуров нагревания. Узел применяется для обогрева помещения площадью 250 квадратных метров.

Минус трехходовых клапанов — резкие перепады температуры при поступлении в контур большого объема горячей воды. Для устранения подобного эффекта коллектор дополняется сервоприводами и погодными датчиками.

Составные части коллектора

Основные узлы коллектора, без которых невозможно функционирование теплого пола

Коллектор включает разные конструктивные элементы, каждый из которых выполняет определенную функцию. Включение той или иной части в устройство ограничено и зависит от общих технических показателей отопительной системы.

Современный распределительный узел содержит большое количество элементов, среди которых следует отметить:

• Циркуляционный насос. Он обеспечивает систему отопления нужным давлением. Циркуляция горячей воды осуществляется в полном объеме, что увеличивает эффективность напольной системы отопления.
• Смесительный узел. Это регулятор, посредством которого осуществляется подпитка системы горячей водой. Работа узла автоматизирована: регистрируются изменения показателей теплоносителя, после чего клапан автоматически открывается и остается в таком виде до повышения температуры воды до требуемого значения. В роли терморегулятора выступает сервопривод.
• Распределительная гребенка. Представляет собой узел с большим количеством отводов для подключения воды. На гребенке монтируются расходомеры, которые распределяют горячую воду по разным участкам контура.
• Метеодатчик. Устройство регулирует подачу горячего теплоносителя и обеспечивает равномерное прогревание пола.

В дорогостоящих моделях, представляющих готовую коллекторную систему, присутствует воздухоотводчик. Основная функция элемента — удаление скопления лишнего воздуха.

Назначение и особенности монтажа

Коллектор монтируется в нише или шкафу, к которому должен быть постоянный доступ

Правильный монтаж предполагает равномерное поступление горячей воды к контурам. Работа каждой составляющей отопления не должна зависеть от уровня показателя на других приборах.

При выборе коллекторов учитывается количество контуров, которые подключаются к отоплению. Система будет работать только при достаточном наличии выводов. Узел включает запорную арматуру для каждого вывода. Клапаны обеспечивают точный расход теплоносителя.

Устройство монтируется в специальном шкафу толщиной 12 см. В ящик должны помещаться все дополнительные элементы: монометры и воздухоотводчики. Также должно хватать места для труб теплого пола. Узлы располагают выше контуров отопительной системы.

Трубы из коллектора направляются вниз. Так устраняются воздушные пробки.

Самодельные конструкции

Диаметр коллектора должен совпадать с сечением труб

Для сбора самодельного узла следует четко представлять конструкцию системы отопления. Необходимо ознакомиться с принципом функционирования коллекторов и их основным назначением. Также надо провести грамотный расчет.

Перед изготовлением устройства своими руками нужно:

1. определить показатели веток теплого пола;
2. рассчитать показатели работы, расход теплоносителя и расположение фрагментов;
3. обозначить наличие других приборов отопления, которые будут подключаться к распределительному узлу;
4. выбрать систему контроля и регуляции;
5. обозначить место расположения коллектора.

Важно уделить внимание подбору комплектующих деталей. Они должны быть рассчитаны на функционирование в подобных отопительных системах.

Диаметр распределительного коллектора выбирается так, чтобы его площадь сечения была одинаковой с площадью сечения труб.

Сборка из покупных деталей

При сборке покупного коллектора рекомендуется соблюдать очередность деталей

Выполнение сборки распределительного узла для теплого пола из покупных деталей не отличается сложностью. К комплекту каждого изделия прилагается пошаговая инструкция. В ней содержится чертеж.

Трубки теплоносителей снабжены заводскими клапанами и датчиками расхода. Их следует соединить, если в комплекте коллектор представлен секциями с двумя или тремя ответвлениями.

Для удобства сборки трубки советуется закрепить посредством кронштейнов. Затем монтируются заглушки, элементы соединения, арматура для запора и контрольные устройства. Следующим шагом является крепление узла к стене и установка циркуляционного насоса и клапана. Осуществлять установку в обратном порядке не рекомендуется, так как будет трудно крепить узел.

Насос и клапан с термической головкой или сервоприводом крепятся исходя из заданной схемы, после чего к ним присоединяются отопительные трубы, исходящие от котла, а к отводам — трубы греющих контуров.

Замена некоторых деталей

Для коллектора используются армированные полипропиленовые трубы

Заводское устройство отличается высокой стоимостью. Этим объясняется попытка сбора коллектора теплого пола своими руками. Сделать все комплектующие детали невозможно. Некоторые заводские элементы придется приобретать. При использовании полипропилена все детали паяются с учетом герметичности. Следует следить за положением патрубков для удобства подключения.

Простой способ собрать распределительный узел — спаять устройство из полипропиленовых труб и фитингов. Требуемое сечение труб составляет 2—3 см. Также потребуются тройники и отводы такого же диаметра. Количество фитингов, вентилей и контуров отопительной системы должно быть одинаковым.

Вначале отмеряются и нарезаются фрагменты труб. Дистанция между тройниками должна быть небольшой. Затем к тройникам привариваются вентили, переходники и фитинги для подключения к насосу.

Коллектор для теплого пола своими руками обладает недостатками: на подающей трубе отсутствует термостатический клапан и проточный датчик. Регулируется система вручную.

Собирать коллектор с заменой заводских деталей целесообразно для простейших схем отопительной системы. Сложное по конструкции оборудование рекомендуется приобретать в специализированных магазинах.

Обустройство качественного водяного напольного отопления является весьма дорогостоящим мероприятием. Чтобы пользоваться всеми преимуществами поверхностного обогрева, потребителю придётся побеспокоиться о покупке многочисленных труб, а также подготовить специальную цементную стяжку. Конечно, на этих двух пунктах сэкономить не получится, но можно самостоятельно собрать коллекторный узел, который поможет сохранить некую часть бюджета.

1 Краткая характеристика</span></h2>

Специалисты часто называют смесительный узел универсальным модулем подмеса, что полностью соответствует его официальному названию. Коллектор предназначен для качественного смешивания воды, которая поступает из отопительного котла и обратной ветки контура, чтобы в итоге получить теплоноситель с необходимой температурой.

В подавляющем большинстве случаев отопительная установка прогревает воду до отметки +90˚С. Конечно, для обогреваемого пола эта цифра слишком высока, из-за чего теплоноситель нуждается в своевременном разбавлении. Реализовать эту идею проще всего обратным потоком воды, который уже успел остыть. Специалисты привыкли проводить монтаж отопительной системы с двумя и больше рабочими кольцами. Этот вариант считается просто незаменимым, так как он подходит для тех ситуаций, когда тёплый пол используется как дополнительный способ обогрева помещений, а также для комбинированной эксплуатации с обычным котлом.

Двухходовые вентели с мощными термостатами, а также четырехходовые клапаны и циркулирующий насос являются основными составляющими элементами смесительного узла. В том случае, если установленный котёл уже снабжён насосом, для слаженной работы тёплого пола придётся приобрести дополнительный агрегат, который будет работать самостоятельно. Заправленный теплоноситель поступает на радиаторы с температурой +85˚С, но эту цифру нужно снизить до отметки +38˚С.

‘ >Коллектор для теплого пола своими руками Монтаж теплого пола смесительный узел для теплого пола

Сами производители утверждают, что коллектор выполняет основную функцию в процессе подмеса остывшей обработки в отопительной системе с трёхходовым клапаном:

• От котла поступает горячая вода.
• Теплоноситель проходит через трёхходовый клапан и поступает на контур, который ведёт к коллектору смонтированного тёплого пола.
• Температура жидкости фиксируется специальным термодатчиком.
• Когда вода нагрета выше допустимой нормы, срабатывает трёхходовой клапан.
• Элемент постепенно открывается, благодаря чему начинается равномерное смешивание теплоносителя с потоком остывшей жидкости из обработки.
• Клапан перекрывается только в том случае, если температура воды понижается до нужной отметки.

Установленный двухходовый вентиль отвечает за прекращение подачи новой партии теплоносителя в контур, пока вся циркулирующая вода не остынет. Все четырехходовые арматурные агрегаты, которые предназначены для тёплых полов, делятся на две основные категории:

1. 1. Х-образные, которые функционируют по принципу стандартных двухходовых кранов.
2. 2. Роторные. Эти агрегаты позволяют равномерно смешивать горячий теплоноситель с остывшей обкаткой в самых точных пропорциях.

Кроме того, коллектор обязательно укомплектовывается специальным термометром и манометром, который предназначен для непрерывного контроля над температурным режимом и давлением в системе. В некоторых моделях предусмотрены краны для спуска лишнего воздуха, а также прочные элементы крепления к специальному шкафу или к стене. Чаще всего производители реализуют уже укомплектованные изделия, в которых предусмотрено наличие всех необходимых элементов.

‘ >Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUTРекомендуемПринцип работы и монтаж гребенки для теплого пола

2 Принцип устройства коллекторов</span></h2>

Смесительный узел состоит из системы труб, которые заранее собраны в определённом порядке. Такой подход позволяет объединить сразу несколько водяных потоков в один. Опытные мастера используют несколько вариантов соединения труб:

• Последовательное.
• Параллельное.
• Смешанное.

Если во время строительных работ была выбрана параллельная схема подключения коллектора тёплого пола, тогда существует большая вероятность потери некоторого количества столь необходимого тепла. Огромное преимущество этого варианта в том, что мастер может установить универсальный двухходовой клапан, который выступает в роли дополнительного элемента регулировки. Несмотря на это, наиболее востребованной считается последовательная схема коллектора тёплого пола, так как она обладает самой высокой производительностью.

А вот смешанный тип подключения труб отлично сочетает все преимущества двух предыдущих вариантов. К тому же монтаж оборудования происходит достаточно быстро и просто.

РекомендуемЭлектрокотел для тёплого пола своими руками

3 Основные преимущества</span></h2>

Использование смесительного узла имеет ряд положительных характеристик. Благодаря этому многие пользователи останавливают свой выбор именно на этом варианте отопления жилых помещений. Коллектор обеспечивает не только безопасную, но и эффективную работу тёплого пола:

• Потребитель всегда имеет возможность управлять температурным режимом в каждом отдельном контуре. Монтаж электропривода и терморегулятора помогает в полном объёме автоматизировать процесс корректировки нагрева заправленного теплоносителя. Пользователь может выбирать наиболее комфортный для себя режим, который будет соответствовать погодным условиям.
• Полная безопасность. Коллектор исключает вероятность подачи слишком горячей воды в систему.
• Температуру можно регулировать в ручном режиме. Стоит отметить, что эту функцию лучше не использовать в той ситуации, когда применяется специализированный высокотемпературный источник подачи горячего теплоносителя.
• У пользователя всегда есть возможность ограничить температуру. Для реализации этой идеи нужно выставить определённый уровень нагрева на термостатической головке. Вода, температура которой превышает допустимые нормы, никогда не попадёт в греющие контуры.

РекомендуемПодключение водяного теплого пола к системе отопления

4 Сбор заводского агрегата</span></h2>

Развитие современных технологий повлияло на то, что каждый мастер может самостоятельно сделать качественный коллекторный узел, который будет обладать всеми необходимыми эксплуатационными характеристика. Но, прежде чем приступить к реализации столь ответственной идеи, нужно понять, из каких частей состоит заводская модель. В базовый комплект входят следующие элементы:

• Автоматические воздухоотводчики, которые монтируются в отдельном порядке на обратный и подающий коллектор.
• Универсальный распределительный элемент для фиксации подающей магистрали. Этот агрегат обязательно оснащается евроконусами — это своеобразные фитинги для подключения труб. Чаще всего распределительный элемент укомплектован прозрачными колбами, где хорошо виден расход теплоносителя в каждом контуре.
• Высококачественные краны с пробками, предназначенные для заполнения и опорожнения труб от теплоносителя.
• Специфический распределительный узел, предназначенный для подсоединения к обратной линии. Вместо привычных расходомеров, установлены термостатические клапаны, которые управляются исключительно в ручном режиме. Принцип работы такого элемента достаточно прост: после нажатия на подпружиненный шток происходит сужение проходного сечения, благодаря чему уменьшается проток воды.
• Крепёжные кронштейны и шаровые краны отсекающего типа.
• Специализированные термометры, которые помогают контролировать температуру не только на подаче, но и в обработке.

‘ >Подключение теплого пола к системе отопления. 4 способа подключения.

Отдельно стоит учесть, что в продаже представлены инновационные коллекторы с ротаметрами на обратной линии. В качестве термостатов, регулирующих подачу воды, представлены вентили. Незначительное изменение компоновки совершенно не влияет на эффективность использования обогревательных контуров.

После покупки готового смесительного узла можно самостоятельно изменить комплектацию агрегата (в зависимости от схемы коллектора тёплого водяного пола). К примеру, можно купить самый обычный распределитель без каких-либо ротаметров, а уже потом установить один термометр, поместив агрегат в шкаф управления.

Каждая заводская модель выпускается с таким учётом, чтобы смесительный узел для тёплого пола можно было легко собрать и разобрать даже начинающему мастеру. Всё дело в том, что распределительные узлы реализуются в сборе, их нужно только подключить к нагревающим контурам, установив все дополнительные элементы. Кроме того, вместо стальных и латунных изделий можно приобрести те агрегаты, которые изготовлены из высокопрочных пластиковых секций. Принцип их установки практически аналогичен стандартным коллекторам, важно только соблюдать определённую осторожность в момент затяжки.

5 Самостоятельное изготовление полипропиленовой гребёнки</span></h2>

Для работы нужно подготовить две небольшие полипропиленовые трубы диаметром 32 мм, а также тройники по количеству отводов. Качественное изделие не может обойтись без резьбовых муфт, шаровых кранов и прямых радиаторных вентилей. Далее можно приступать к самому процессу изготовления, все действия должны соответствовать инструкции:

1. 1. Первоначально нужно отмерить глубину захода трубы в тройник (с наружной части ставится небольшая метка). Эти две детали нужно спаять в единую конструкцию.
2. 2. От края фитинга по трубе необходимо отложить такое же расстояние и отрезать деталь. Торец должен быть зачищен. К нижнему отводу тройника необходимо аккуратно припаять переходную муфту.
3. 3. Все манипуляции нужно повторить. Когда получен второй блок, его необходимо сверить с первой заготовкой. После этого все действия повторяются.
4. 4. С одного торца полипропилена следует припаять колено либо тройник для последующего монтажа воздухоотводчика. Со второй стороны крепится муфта под шаровой кран.

Основные манипуляции выполнены, остаётся только прикрутить радиаторные вентили и краны, установить на место автоматический воздухосбрасыватель.

Тот коллектор, который изготовлен из полипропиленовых фитингов, — это самый бюджетный вариант для обустройства тёплого водяного пола. Конечно, у этого прибора есть свои недостатки:

• Отсутствует возможность установить расходомеры.
• Конструкция обладает довольно большими размерами, что отрицательно влияет на выбор защитного ящика. Чтобы решить эту проблему, коллектор лучше устанавливать на стене в котельной.
• Мастер должен обладать отменными навыками в сфере паяния полипропиленовых заготовок. В противном случае он может допустить ошибки во время создания многочисленных стыков.

Именно поэтому можно сделать небольшой вывод, что изготавливать коллектор из такого материала целесообразно в том случае, если он будет установлен в котельной, а количество отводов не будет превышать 5 контуров.

‘ >КОЛЛЕКТОР С РАСХОДОМЕРАМИ. ЗАПУСК ТЕПЛОГО ПОЛА. (1 часть)

6 Рекомендации специалистов</span></h2>

Чтобы тёплый пол хорошо обогревал помещение, а также не вызывал каких-либо сложностей во время эксплуатации, нужно придерживаться некоторых правил. Основные нюансы касаются выполнения монтажных работ. Именно поэтому каждый мастер должен придерживаться следующих рекомендаций:

• Для маленького помещения вовсе не обязательно приобретать дорогостоящие агрегаты, лучше всего отдать предпочтение доступному пластиковому коллектору.
• Защитный шкаф следует устанавливать таким образом, чтобы мастер мог свободно подключить трубы.
• В процессе выбора оптимального смесительного узла необходимо учитывать не только площадь помещения, но и частоту эксплуатации, а также бюджет.
• Большой эффективностью будет обладать только тот агрегат, который укомплектован мощным циркуляционным насосом. Стоит отметить, что цена такого оборудования достаточно высока.
• Если подключаемые детали имеют разный диаметр, тогда необходимо заранее подготовить фитинги-переходники.
• Начинающим мастерам рекомендовано покупать готовый коллекторный набор, который укомплектован всеми необходимыми элементами и приспособлениями.

Несмотря на тот нюанс, что изначально коллекторный узел кажется довольно сложным изделием, его можно изготовить своими руками. Покупая такой элемент отопительной системы, необходимо тщательно изучать инструкцию, благодаря которой все монтажные работы будут проходить гораздо быстрее и без ошибок.

‘ >ОБВЯЗКА котла ОТОПЛЕНИЯ + СМЕСИТЕЛЬНЫЙ УЗЕЛ для ТЕПЛОГО пола! #коллекторДляТеплогоПолаФото Используемые источники:

• https://domikelectrica.ru/7-oshibok-pri-podklyuchenii-kollektora-teplogo-pola/
• http://prestigpol.ru/pravilnoe-podklyuchenie-kollektora-teplogo-pola/
• http://domotopil.ru/teplyi_pol/vodjanoj/podklyuchenie-trub-k-kollektoru.html
• https://strojdvor.ru/otoplenie/samostoyatelnaya-sborka-kollektora-dlya-teplogo-pola/
• https://oventilyacii.ru/otoplenie/shema-podklyucheniya-kollektornogo-uzla.html
