Подключение трехфазного счетчика схема через трансформаторы тока

Для определения и контроля количество потребленной электроэнергии необходимо выполнить грамотное подключение счетчика. Рассмотрим существующие методы подключения трехфазных проборов учета.

Предполагаемая схема подключения счетчика будет определяться его типом. Сегодня существует несколько разновидностей трехфазных счетчиков:

• прямого подключения (счетчики 0.4кВ);
• косвенного подключения (через измерительные трансформаторы);
• полукосвенного включения.

Содержание

1 Подключение трехфазного счетчика прямого подключения — без траснфмаорторов тока

Приборы данного типа включаются в эклектическую сеть напрямую, по аналогии с однофазными счетчиками. Они обычно рассчитаны на небольшую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (или даже 16 мм2).

Процесс подключения проводов имеет вид:

1.  – ввод фазы А;
2. – к нагрузке фазы А;
3. – ввод фазы В;
4. – к нагрузке фазы В;
5. – ввод фазы С;
6. – к нагрузке фазы С;
7. — ввод нуля;
8. – вывод нуля к нагрузке.

2. Подключение трехфазного счетчика полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

• контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
• контакты И2 – замыкаются, подключаются к клемме 11;
• 1 – к И1 фазы А;
• 4 – к И1 фазы В;
• 7 – к И1 фазы С;
• 2 – к Л1 фазы А;
• 5 – к Л1 фазы В;
• 8 – к Л1 фазы С.

2. Десятипроводная схема включения счетчика

Эта схема характеризуется улучшенной электробезопасностью, ввиду изоляции друг от друга цепей тока и напряжения.

3. Подключение трехфазного счетчика косвенного подключения

Эти устройства предназначены для выполнения учета электроэнергии на высоковольтных присоединениях (6-10кВ и более), подключение реализуется при помощи трансформаторов напряжения, тока.

Ниже представлены основные схемы подключения трехфазных счетчиков через трансформаторы тока и напряжения:

1) Схема включения трехэлементного счетчика в четырехпроводную сеть с заземленной нейтралью: (рисунок ниже)2) Схема включения трехэлементного счетчика в четырехпроводную сеть. Три трансформатора тока, прямое подключение к напряжению:(рисунок ниже)3) Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения:(рисунок ниже)

При подключении трехэлементного счетчика по схеме №3:

• ток по фазе В вычисляется с вычетом тока нулевой последовательности;
• не используются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
• активная и реактивная мощности по фазе В вычисляются с вычетом тока нулевой последовательности из фазного тока;
• учет электрической энергии ведется с учетом вышеприведенных замечаний.

4) Схема включения двухэлементного счетчика к трехпроводной линии — два трансформатора тока, два трансформатора напряжения (рисунок ниже)

При подключении счетчика по схемам №4 и №5:

• не измеряется напряжение нулевой последовательности основной частоты (симметричные составляющие);
• не измеряются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
• мощности присоединения вычисляются по формулам;
• учет электрической энергии ведется с учетом вышеприведенных замечаний.

5) Схема подключения двухэлементного счетчика к трехпроводной линии – два трансформатора тока, прямое подключение по напряжению (рисунок ниже)

Внимание!: Возможность подключения по конкретной схеме должна быть указана в паспорте или руководстве на конкретный тип счетчика.

Счетчик прямого включения трехфазный Энергомера

Сегодняшняя статья посвящена разборке счетчика прямого включения Энергомера ЦЭ 6803В. Напоминаю, у меня уже есть подобная статья про устройство однофазного счетчика Энергомера. Там же – информация о том, как счетчик считает электроэнергию.

На этот раз – не одна, а три фазы!

Кто глубже интересуется темой – я подробно уже написал в другой статье, чем три фазы отличаются от одной.

По таким счетчикам у меня есть ещё одна популярная статья – про подключение и монтаж трехфазных счетчиков. Там очень подробно, как закрепить и подсоединить такие счетчики.

Мне попал в руки трехфазный счетчик, который снят с эксплуатации. Разбирать будем до винтика, приготовьтесь!

Устройство трехфазного счетчика Энергомера ЦЭ6803В

Внешний вид счетчика приведён слева, в начале статьи. Все фото, как обычно, можно увеличить.

Переворачиваем, вид на клеммы. Как всегда в подобных устройствах, клеммы очень качественные. Ведь они пломбируются, и доступа к ним нет.

Клеммы трехфазного счетчика

Вид сзади. Крепления на ДИН-рейку нет, только на винты. Хотя, в комплекте может быть переходная планка на ДИН-рейку.

Вид сзади, на крепежные отверстия

Верхняя крышка запломбирована двумя пломбами. Если их случайно сорвать, то надо такой счетчик отдавать на поверку. На практике придётся покупать новый.

Но нам уже всё нипочём, снимаем:

Устройство трехфазного счетчика прямого включения Энергомера

Видим печатную плату, и устройство отображения показаний.

Теперь подробнее. Это – шаговый двигатель, на ось которого посажены колёса с цифрами. Двигатель двумя проводками подключен к плате:

Трехфазный счетчик Энергомера цэ6803в. Устройство механического индикатора

Импульсы напряжения подаются на двигатель, и они же – на светодиод, который мигает в такт движению цифр.

Далее. Контроллер, в котором заложена программа для преобразования напряжения, пропорционального протекающему току, в импульсы для шагового двигателя.

Устройство трехфазного счетчика Энергомера цэ6803в.

Также имеется последовательный порт с оптической развязкой.

Плата с другой стороны:

Устройство трехфазного счетчика Энергомера цэ6803в. Печатная плата

Вот – входные цепи, которые построены на основе делителей напряжения, собранных на резисторах и конденсаторах.

Стоит сказать, что эти детали имеют процент погрешности номинала (например, конденсаторы – 10%), а никакой регулировки на плате я не обнаружил. Хотя, скорее всего, точность измерений определяется классом точности резисторов делителя, а конденсаторы служат для сглаживания пульсаций. А резисторы, судя по цветовой маркировке, имеют погрешности 0,5 и 1%.

Как устроен трехфазный счетчик Энергомера, входные цепи

Красные проводочки – это подача напряжения с каждой фазы. Между каждым из них действует линейное напряжение 380В. Они припаяны ко входам делителей.

Далее рассмотрим устройства, которые преобразуют ток в напряжение. Там не так всё однозначно, и одним законом Ома не обойтись.

Как устроен трехфазный счетчик Энергомера, входные цепи

Как устроен трехфазный счетчик Энергомера, входные клеммы

С нулевой клеммой всё понятно,

Как устроен трехфазный счетчик Энергомера, входные клеммы

а вот фазную рассмотрим поближе:

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма

Катушка, которая располагается в петле фазы.

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма с трансформатором

Как устроен трехфазный счетчик Энергомера, разобранная фазная клемма

Что-то похожее есть в однофазном счетчике (ссылку давал выше), но там этот автотрансформатор, или делитель реализован проще.

Кстати, не смотря на то, что счетчик называется Прямого включения, у него на входе всё равно стоит трансформатор, как это видно из фото конструкции.

Двигатель счетчика

Бонусом – фото двигателя и цифр с шестеренками:

Как устроен трехфазный счетчик Энергомера, циферблат

Действительно, целый часовой механизм с пластмассовыми шестеренками:

Как устроен трехфазный счетчик Энергомера, двигатель циферблата

Катушка, которая преобразует импульсы напряжения с платы в движение маховичка, который вращает остальной механизм:

Как устроен трехфазный счетчик Энергомера, двигатель циферблата

Круглый, с черной окантовкой (магнитом) – ротор, если не сильно громко сказано)

Как устроен трехфазный счетчик Энергомера, двигатель циферблата

На этом заканчиваю, надеюсь, статья была полезной!

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Содержание

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Вступление

Продолжаю публикации постов со схемами различных электрических подключений. Сегодня в продолжение, схемы подключения однофазного счетчика, схемы подключения трёхфазного электросчётчика учета.

Назначение трехфазного электросчетчика учета

Трехфазный электросчетчик учета предназначен для учета активной и реактивной электрической мощности в трёхфазных электроцепях. Учёт производится в одном направлении.

Устанавливаются электросчетчики в трех-и четырех-проводных цепях переменного электрического тока напряжением от 380В, частота 50Герц (Гц). Мощность сетей от 15 кВт.

Три способа установки трехфазного электросчетчика

В бытовых цепях практикуются два способа установки трехфазного электросчетчика:

• Первый способ, через измерительные трансформаторы (полукосвенное подключение);
• Второй способ, непосредственная установка, иначе называемая прямоточным подключением. Оно возможно в электрических цепях до 100Ампер.
• В промышленных цепях высоковольтных линий практикуется косвенное подключение трехфазного счетчика через трансформатор тока и трансформатор напряжения, называется такое подключение косвенным.

Схема прямого подключения трехфазного счетчика

Схему прямого подключения осмотрим на примере счетчика Меркурий 230ARТ.

Примечание: Счетчики Меркурий рекомендованы многими энергосбытовыми организациями РФ, удобны в установке, монтаже, замене счетчика.

В обозначении счетчика Меркурий, 230 обозначает серию, буквы A-учет активно мощности; R-учет реактивной мощности, T-внутренний тарификатор (ночь, день). Остальную маркировку смотрим на рисунке.

Схемы подключения трёхфазного электросчётчика

Как видите по схеме, каждая фаза подключается к соответствующей клемме счетчика учета напрямую. Нумерация клемм хорошо видна на корпусе счетчика, под крышкой для опломбирования.

Фото установленных счетчиков 380В

•
•
•
•

•
•
•
•

Схема полукосвенного подключения

Достаточно трудно сделать компактный прибор на большие токи. Именно поэтому для токов в сети более 100Ампер, подключение трехфазного счетчика делается через измерительные трансформаторы. Работает такая схема в цепях до 0,4 кВ.

Статьи по теме:  Схемы подключения люминесцентных ламп

При такой схеме трансформаторы тока устанавливаются в кабельном отсеке на каждый фазный провод. От трансформаторов тока прокладываются линии учёта до счетчика. Сечение проводов линии учета 1,5 (можно 2,5) мм.

Расключение счетчика делается через клемную колодку, которая располагается (обычно) вблизи счетчика и правильно называется, коробка переходная испытательная КИП или КИИ 5/25.

При данной схеме подключения, счетчик установлен удаленно от кабельных линий, что и хорошо.

Схема подключения счетчика через коробку КИП 5/25

В цепях с напряжением более 6 кВ применяются не три, а два трансформатора тока и схема выглядит так.

Вывод

Прямое подключение трехфазного электросчетчика не вызывает особых проблем. Схемы подключения указана на коробе счетчика и осуществляется по типу «вход-выход».

Подключение трехфазных электросчетчиков в мощных электрических цепях осуществляется удаленно по сложной схеме подключения через измерительные трансформаторы. Здесь работы, строго, должны производить профессионалы с соответствующими допусками работ.

©Ehto.ru

Еще статьи

—>

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним. Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат. С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм². Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

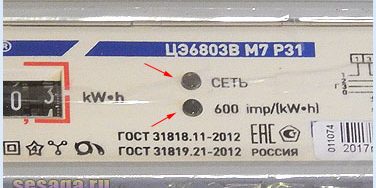

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Удачи!

Поделиться с друзьями:

Еще интересно почитать:

—>Используемые источники:

• https://pue8.ru/elektricheskie-seti/384-skhema-podklyucheniya-trekhfaznogo-elektroschjotchika.html
• https://samelectric.ru/komponenty/kak-ustroen-trehfaznyj-schetchik-energomera.html
• https://www.asutpp.ru/podklyuchenie-elektroschetchika.html
• https://ehto.ru/shemy-podklyuchenij/shemy-podklyucheniya-tryohfaznogo-elektroschyotchika
• https://sesaga.ru/podklyuchenie-trexfaznogo-schetchika-pryamogo-vklyucheniya.html
