Не стоит отчаиваться, если дом стоит вдали от систем центрального отопления и газопроводов. Лучше приступить к созданию теплого пола от твердотопливного котла. Система сложная, имеющая свои особенности.
Она требует специального регулирующего и обеспечивающего безопасность, оборудования. Имея навыки мастерить различные предметы и закупив необходимые приборы, можно самостоятельно установить эффективное отопление в доме или на даче.
Как выбрать твердотопливный котел для теплого пола
Выбор котла зависит от размера дома, постоянства проживания в нем и объема помещения, где стоит отопительное оборудование. Можно использовать любой твердотопливный котел для теплого пола, который устанавливался для отопления через систему радиаторов.
Схематичная установка котла. Источник фото: torg.ua
Достаточно вмонтировать дополнительное оборудование, обеспечивающее безопасность эксплуатации с учетом особенностей сгорания твердого топлива.
Особенности
При отключении электричества, а вместе с ним и насоса, вода прекращает циркулировать, начинает закипать. Пар может разорвать трубы отопления, накопительный бак и сам котел. Чтобы избежать такой ситуации, следует устанавливать переключатели и аккумулировать или усиленно расходовать лишнее тепло.
Плюсы в установке твердотопливного котла для подогрева пола
Основное достоинство отопления твердотопливными котлами в их автономности. Они работают там, где нет газа, и часто отключают электричество. Установка напольного твердотопливного оборудования позволяет сделать монтаж в доме теплых полов и установить другие водяные обогреватели: радиаторы или регистры.
Схема обвязки теплого пола и котла с бойлером и автоматикой
Отопление жилого помещения системой теплого пола по эффективности и уровню комфорта превосходит другие способы обогрева жилья:
- отопление работает независимо от источников энергии;
- тепло распределяется равномерно по всей площади комнаты;
- наиболее теплый воздух находится внизу;
- высокий КПД системы;
- цементная стяжка пола аккумулирует тепло, исключает резкое прекращение обогрева при отключении.
Основной недостаток составляет трудоемкая система укладки труб, их герметизация, и сложное подключение теплого пола к твердотопливному котлу. Материальные затраты быстро окупятся за счет меньшего расхода топлива и высокого КПД системы.
Отрицательные характеристики оборудования
Перед тем, как подключить теплый пол к твердотопливному котлу, необходимо учесть:
- высокую инерционность теплогенератора;
- образование большого количества конденсата во время прогрева в топливнике.
Склоняясь к выбору твердотопливного агрегата, следует учитывать его недостатки:
- постоянная загрузка топлива;
- регулярная ручная чистка оборудования;
- постоянная проверка состояний дымохода, чистка вытяжной трубы;
- необходимость хранения рядом, в сухом помещении запаса топлива;
- резкое падение интенсивности обогрева при снижении мощности котла по разным причинам.
Твердотопливный котел нельзя поставить на минимум, только чтобы система не разморилась, и уехать на несколько дней. Надо выключать оборудование и сливать остатки котловой воды, которая находится в трубах отопления.
На каком котле остановиться?
Дровяной
Упрощенный аналог кирпичной печки, самый дешевый вариант твердотопливного оборудования. При горении дров выделяется температура до 200⁰. Малая мощность котла не позволяет ему работать автономно и прогонять воду по системе труб.
Котел на дровах. Источник фото: remoo.ru
Необходимо устанавливать насос перед оборудованием, чтобы он постоянно нагнетал воду. Это предотвратит взрыв котла при его закипании. Жидкостный насос не сможет откачивать образовавшийся пар.
Постоянное нагнетание воды снизит давление. Недостаток дровяного котла в быстром прогорании топлива при выделении малой температуры. Его необходимо постоянно подкладывать. Дрова должны длительное время сушиться.
Котельное оборудование
Пеллетное твердотопливное оборудование
Котел, использующий в своей работе паллеты, продается с подключенной установкой дозированной подачи. Спрессованные дрова представляют собой порционные брикеты. Их достаточно только периодически подавать в топку. Пеллетное оборудование способно работать в системе обогрева пола 3 – 4 дня самостоятельно.
Пиролизный котел
Внутри пиролизного котла происходит сложный процесс разложения при высоких температурах твердого топлива на горючие газы. В результате процесс горения происходит медленно. Дрова или другой материал, медленно разлагается в нижней части камеры. Остальное топливо лежит сверху.
Пиролизные котлы имеют самый высокий КПД среди твердотопливного оборудования. Они оптимально подходят для подключения теплого водяного пола частного дома.
Подключение теплового пола к твердотопливному котлу
Сложность подключения системы теплого пола к твердотопливному котлу в низкой температуре, циркулирующей по системе воды. Для регулировки устанавливается трехходовой термосмесительный клапан.
Схема обвязки
Обвязка ТТ котла и теплого пола
Регулировка радиаторами
Безопасность работы твердотопливного котла, подключенного к системе теплого пола, обеспечит установка трехходового клапана на каждый контур системы. Например, если водяной пол смонтирован в 3 комнатах, то клапанов должно быть 3. Они ставятся в начале ответвления каждого контура. Подача перегретой воды к батареям осуществляется по одной трубе.
Использование термоаккумуляторов
Безопасную работу твердотопливного котла и водяного теплого пола обеспечивает тепловой аккумулятор. Он представляет собой большой водяной бак с несколькими выводами. Работает по принципу бойлера, нагревая воду поступающим теплом и таким образом аккумулируя энергию.
Водонагреватель в системе
Проблемы с возможными аварийными ситуациями решает установка теплоаккумулятора, если вы имеете достаточно места для него. Размеры бака зависят от мощности котла. Рекомендуется соотношение: на к 1 кВт – 40 литров воды.
Установка теплового аккумулятора решает несколько задач:
- уберегает от перегрева;
- аккумулирует тепло, повышая КПД системы отопления;
- обеспечивает равномерную температуру воды при скачках интенсивности горения топлива.
Котел для теплого пола выбирается по мощности. Она должна обеспечивать нагрев имеющегося в трубах объема воды. Систему подключения по возможности надо ставить с теплоаккумулятором.
В этой статье мы разберём вопрос, как подключить тёплый пол к твердотопливному котлу, который волнует многих владельцев частных и загородных домов.
Проблема подключения тёплого пола к твердотопливному котлу
При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.
Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:
Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.
Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.
Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:
Эту схему мы рассматривали в той же статье, что и первую представленную здесь.
Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.
Способ подключение тёплого пола к твердотопливному котлу
Для подключения водяного теплого пола к твердотопливному котлу и предотвращения закипания теплоносителя в системе по причинам описанным выше, необходимо в систему включить так называемый тепловой аккумулятор.
Теплоаккумулятор создает инертность всей системы, не позволяя вскипать теплоносителю даже в случае отключения циркуляционных насосов. По своей сути тепловой накопитель это емкость достаточно большого размера, заполненная водой или другой жидкостью, имеет несколько входов и выходов, который накапливает излишки энергии и потом постепенно способен отдавать её в тёплый пол или радиатор. Корпус теплонакопителя теплоизолирован для предотвращения потерь тепла не по назначению.
Тепловой аккумулятор может быть как заводского производства, так и самодельного. Любой специалист, умеющий работать газо-электросваркой способен изготовить его.
Выбор теплового накопителя осуществляется из расчета от 20 до 40 литров на 1 КВ/ч мощности котла.
Если вы, где-то в интернете встретите схему подключения тёплого пола, где в место теплоаккумулятора используется один радиатор отопления, то лучше не следуйте этим инструкциям, так как объёма радиатора может быть недостаточно для предотвращения вскипания воды.

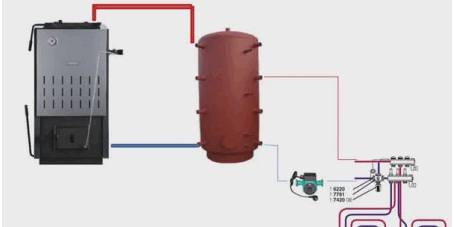

Схема подключения по такому способу представлена на следующем изображении.
Как видно на схеме, подача от котла внедряется в верхнюю часть теплового накопителя, обратка к котлу идет из нижней части накопителя. В ней монтируется насос. На магистрали подачи между котлом и накопителем идет отвод через трехходовой клапан с термостатической головкой к обратке. Этот узел нужен для того, что бы разница температуры между подачей и обраткой была не сильно большая, для предотвращения образования конденсата на теплообменнике котла. Термоголовка выставляется примерно на 55 °C . Подающая труба к емкости обязательно делается стальная.
Наклон трубы нужно обеспечить такой, что бы в случае отключения электроэнергии между котлом и емкостью продолжалась естественная циркуляция теплоносителя, что предотвратит закипания воды. Не забывайте в районе котла поставить группу безопасности.
На самом накопителе вверху так же установлен воздухоудалитель, как видно на одном из изображений выше. Подающая труба к коллектору тёплого пола идёт так же с верхней части накопителя через насосно-смесительный узел тёплого пола. Более подробно о насосно-смесительном узле, а так же коллекторе тёплого пола читайте в статье «монтаж коллектора тёплого пола своими руками«. Там мы уже подробно описали что это и как его собрать своими руками, если решили сэкономить на заводском.
С коллектора обратки труба заходит в нижнюю часть накопителя. Не забудьте на обратке установить расширительный бачок.
Как уже упоминалось теплообменник не дает закипеть воде в нештатных ситуациях, а так же способствует накоплению значительной энергии, которая выделяется в котле, но которая не нужна вся сразу теплым полам, да и вообще всей системе отопления, а будет расходоваться постепенно столько, сколько нужно.
Тепловой аккумулятор так же способствует экономии затрат на твердом топливе, так как КПД твердотопливного котла зависит от режима работы последнего. И может варьироваться до 10% . Чем сильнее интенсивность горения, тем КПД выше.
Считается, что минусом использования теплового накопителя является его большая инертность, то есть для того что бы такой объем воды нагреть, на это необходимо порядка 2-3 часов времени. Но если посмотреть с другой стороны, то получается «палка о двух концах». Система отопления способна будет отапливать помещение ещё продолжительное время после прогорания топлива в котле.
Что бы остудить 1000 литров воды с 70 °C до 40 °C, нужно извлечь из неё порядка 32 КВ энергии. При не сильном морозе на улице, дом в 100 кв. м. с хорошим утеплением будет отапливаться практически весь день на этой энергии.
Как видите отсутствие газа ещё не приговор для осуществления идеи устроить подогреваемый пол. Зная как подключить тёплый пол к твердотопливному котлу вы осуществите свою мечту в реальность.
Автор: admin Дата: 10.09.2017
Теплые полы становятся все более распространенным вариантом отопления жилых домов. Этот способ обогрева экономичен и надежен. Теплый пол можно подключать к любому источнику тепла. Рассмотрим особенности правильного подключения теплых полов в системе с твердотопливным котлом.
Достоинства теплых полов
Теплые полы по сравнению с другими способами обогрева дома обеспечивают самое равномерное распределение отдаваемого тепла по площади помещения, которое они отапливают. Потоки теплого воздуха от пола поднимаются вертикально, вытесняя от потолка более холодный воздух. В результате в помещении формируются постоянные естественные конвекционные потоки. Конвекция обеспечивает эффективный обогрев всего помещения – при минимальной температуре теплоносителя комната получает максимум тепла.
Варианты источников тепла для теплого пола
Подключение теплого пола к твердотопливному котлу
Условия правильной работы системы
Возможные проблемы подключения теплых полов к твердотопливным котлам
Твердотоп очень инертен, выставить и зафиксировать постоянный уровень нагрева котла на твердом топливе, достаточно сложно. В моделях котлов с полуавтоматической или ручной регулировкой тяги не станешь ведь постоянно прикрывать или увеличивать подачу воздуха в топку. Поэтому, в агрегатах на твердом топливе без автоматики, которая устанавливается в электрических котлах или газовых установках, обеспечивать постоянную температуру подачи в систему вообще невозможно.
Таким образом, задача безопасности системы твердотопливного котла с водяным теплым полом сводится к необходимости обеспечения непрерывной отдачи тепла.
Возможные способы подключения водяных теплых полов и котлов на твердом топливе
Вариант 1: подключение теплоаккумулирующего бака
Для обеспечения работоспособности системы водяных теплых полов, подключенных к твердотопливному котлу, в схему обвязки включают бак теплоаккумулятора. Для компенсирования расширения теплоносителя, как и в любой закрытой системе ставится расширительный бачок. Трехходовой смесительный клапан, циркуляционный насос и группа безопасности устанавливается как в обычной схеме подключения. Для разводки и регулировки раздачи теплоносителя по контурам отопления ставится распределительная гребенка с и отдельный циркуляционный насос.
Ограничения данного варианта:
- Дополнительные расходы на закупку и установку теплоаккумулирующей ёмкости – от 600 до 1000 у.е. в зависимости от размеров бака.
- Для установки, подключения и обслуживания теплового аккумулятора необходимо дополнительное пространство.
Вариант 2: включение в схему разводки радиатора отопления
Как мы поняли, не всегда есть возможность применить описанный выше вариант: ограниченные финансовые возможности или отсутствие свободного для установки бака места в помещении.
В этом случае можно применить другой способ подключения – установить чугунный радиатор отопления перед подачей теплоносителя в основной отопительный контур.
Главная идея варианта с дополнительным радиатором – удалить из системы избыточное тепло, которое поступает от теплового генератора.
Температура на выходе из котла и перед подачей в радиатор может быть до +75С. Чтобы снизить её до необходимого уровня – +40С, пропускаем теплоноситель через батарею с большой площадью теплоотдачи. Для этой задачи больше всего подходит чугунный радиатор.
Чтобы рационально использовать отдаваемое через батарею тепло, желательно продумать место установки, чтобы тепло не уходило на «обогрев улицы».
Второй способ подключения твердотопливного котла к теплому полу требует постоянного контроля за температурой в системе, поэтому он применяется значительно реже, чем первый вариант, и только в исключительных случаях.
Мы имеем опыт подключения водяных теплых полов в частных домах в обоих вариантах, поэтому при анализе подобной задачи помогаем своим клиентам делать осознанный выбор оптимального варианта.
Котлы отопления, Системы отопления, Теплые полы
Можно ли сделать теплый пол, если кроме твердого топлива никакого энергоносителя нет? Можно ли подключить теплый пол к твердотопливному котлу? Разберёмся с этим вопросом.
В чём проблема твердотопливного котла, если он не автоматический (потому что есть и автоматические, у которых в случае надобности поддувало закрывается, огонь гаснет, и проблем не возникает)?
Итак, зажгли дрова в котле, теплоноситель гонится циркуляционным насосом по теплому полу, всё хорошо… и отключают электричество. Циркуляционный насос остановился. Что произойдет в такой ситуации? Так как дрова продолжают гореть, вода в котле — нагреваться, затем вода закипает, превращается в пар, давление растёт… в результате система может не выдержать и в самом слабом месте разрушиться (а раз может, то так и будет). Ещё. Через время электричество включается, насосы начинают гнать очень горячий теплоноситель, нагретый выше 100 градусов, в теплый пол, и трубы теплого пола не выдерживают такой температуры.
Как избежать таких неприятностей? Выход в следующем. Для твердотопливного котла нужно создать такие условия, чтобы даже при отключенном циркуляционном насосе была отдача тепла от теплоносителя. Такая отдача тепла должна продолжаться во всё время горения топлива и нагрева воды. Как это сделать?
Способ первый – подключить в систему радиатор, через который теплоноситель будет циркулировать в любом случае:
Радиатор лучше всего чугунный, т. к. он в состоянии выдерживать большое давление и даже пар. Впрочем, это могут быть сваренные из стальных труб регистры. Главное здесь – как можно большая площадь теплоотдачи.
Обратите внимание, что в системе теплого пола, подключенной к твердотопливному котлу, обязательно наличие смесительного узла с трехходовым клапаном. Думаю, догадаться о причине необходимости данного устройства не трудно: теплоноситель из твердотопливного котла может быть (и не только может, а и будет) весьма высокой температуры, значительно большей, чем нужно для теплого пола.
Но вернёмся к радиатору. Радиатор должен быть подключен по принципу естественной циркуляции, чтобы теплоноситель через него шёл и без насоса.
Важно! Труба от котла к радиатору только стальная! Никакого пластика!
Ещё важно! Должны соблюдаться уклоны от стояки к радиатору и от него к котлу.
При таком подключении даже с кипящим котлом система не разрушится, а теплоноситель будет «ходить» через радиатор и отдавать тепло комнате. И так будет, пока топливо прогорит и котел остынет.
(Кстати, если вы достаточно внимательны, то наверняка заметили, что на схеме не показан расширительный бак, который в реальной системе должен быть ОБЯЗАТЕЛЬНО.)
Понятно, что дополнительные радиаторы – это дополнительные затраты, включая и монтаж. Можно вместо радиатора потратиться на инвертор с аккумулятором, которые обеспечат бесперебойную работу циркуляционного насоса при отключенном электричестве. Это, разумеется, тоже затраты, просто нужно сравнить и выбрать тот вариант, который вас больше «греет».
Другой способ подключения теплого пола к твердотопливному котлу – через тепловой аккумулятор:
По сути своей тепловой аккумулятор — это та же гидрострелка, только очень большая. Тепловой аккумулятор на схеме выше – большой красный бак с множеством выходов, придающих ему сходство с подводной миной. Такой тепловой аккумулятор можно сделать самостоятельно (при владении газосваркой) из бака большого объёма, к которому привариваются патрубки с резьбами для подключения подачи и обратки от котла и от теплого пола, и от бойлера и т. д.
В общем-то, на схеме всё достаточно наглядно. Если электричество выключат или насосы остановятся ещё по какой-либо причине, то котёл будет работать на нагревание теплоносителя в этом баке. Объём такого бака подбирается из расчета 40 л на 1 кВт мощности котла. Конечно, реализовать это бывает проблематично из-за больших объёмов бака, но что поделаешь: чем больше теплоносителя в баке, тем дольше котёл будет его нагревать, тем вы сможете спать спокойней (особенно если котел твердотопливный с автоматикой).
Ну, опять-таки, трубы между котлом и аккумулятором только стальные и соблюдаются все уклоны – так, чтобы теплоноситель из котла шел в аккумулятор без всяких насосов.
Вместо самодельного бака можно поставить заводского изготовления бойлер косвенного нагрева соответствующего объёма.
Единственный недостаток установки бака-аккумулятора – это необходимость приобретения такого оборудования. Впрочем, оно покупается один раз.
Вот по таким схемам можно сделать теплый пол от твердотопливного котла, так что, как видим, отсутствие газа – это ещё не приговор вашим теплым полам.
подключение теплого пола к твердотопливному котлу
Для нового частного дома, для коттеджа или дачи удачным и эффективным способом обогрева станет оборудование системы отопления «теплый пол». Существующая на сегодняшний день информация говорит о том, что по своей эффективности такая система обогрева жилых помещений достаточно эффективна. Водяные теплые полы сегодня становятся все более популярными в частных домовладениях, учитывая большой выбор технических средств, материалов и приспособлений, необходимых для монтажа подобной системы. Качество отопления в любом случае зависит от источника тепла. Если с газовыми и электрическими котлами при монтаже теплого пола особых вопросов не возникает, то связка твердотопливный котел и отопление типа «теплый пол», заставит вас повозиться.
Основная причина лежит в отсутствии четкого и действенного механизма регулировки температуры нагрева теплоносителя. Температура котловой воды, которая расходится по контуру для теплого пола, не должна превышать допустимые параметры. Малейший сбой в работе нагревательного прибора и на вашем полу, прямо в комнате, можно будет готовить еду. Рассмотрим проблему с разных ракурсов.
Теплый пол — его эффективность и совместимость с твердотопливными котлами
Основное преимущество, которым обладает подогреваемый пол в сравнении с другими способами обогрева, равномерная площадь прогрева внутреннего пространства. В комнате, которая оборудована теплым полом практически нет ни теплых, ни холодных зон. Нагретое напольное покрытие излучает тепло. Теплые воздушные потоки равномерно поднимаются вверх, вытесняя собой более прохладный воздух. За счет естественной конвекции происходит регулярный воздухообмен в отапливаемом помещении.
Важно! По своей эффективности отопление типа теплый пол, работающее за счет нагревательного прибора на твердых видах топлива, лишь немногим уступает аналогичным система, работающим от газовых котлов.
За счет того, что температура теплоносителя в отопительном контуре для водяного теплого пола ниже, чем при конвекционном обогреве, достигается существенная экономия топливного ресурса. В случае с твердотопливными котлами этот факт является немаловажным. Нагретая стяжка является своеобразным тепловым аккумулятором, который способен длительное время отдавать во внутреннее пространство накопленную тепловую энергию. Даже при остановке котла, теплые полы еще довольно долгое время остаются теплыми.
На предлагаемом видео подробно рассказывается и показывается основные технические тонкости и нюансы, возникающие при монтаже данной схемы отопления.
Для тех, кто выбирает домашнюю систему отопления теплый пол от твердотопливного котла, нужно учитывать целый круг нюансов и технических аспектов. Грамотный подбор нагревающего прибора для системы отопления, правильная обвязка и подключение, позволят вам получить максимально ожидаемый результат от работы отопительного оборудования. Твердотопливные котлы за счет своей высокой инерционности представляют для отопительной системы теплый пол, «палку о двух концах». С одной стороны хорошо, когда котел долго остывает и в трубопровод продолжает какое-то время поступать горячий теплоноситель. Это позволит на какое-то время избежать стремительного падения температуры внутри жилых помещений.
Также прочтите: водяной теплый пол от газового котла.
С другой стороны, быстро уменьшить температуру нагрева во время работы котлов на твердом топливе, не представляется возможным. Система трудно поддается регулировке. Требуется установка дополнительных защитных приспособлений, компенсирующих недостаток технологической гибкости отопительного оборудования, работающего на дровах или угле.
Перечень недостатков, связанных с котельным оборудованием, работающим на дровах или на угле можно продолжить:
- необходимость регулярной загрузки очередной партии топлива (по крайней мере, не реже 1 раза в сутки);
- уборка и чистка котла осуществляется вручную, что тоже займет немало времени;
- необходимость хранения определенного запаса угля или дров в непосредственной близости от топливного агрегата;
- регулярная проверка работоспособности дымохода и состояния вентиляции в доме;
- резкое падение КПД отопительной системы за счет снижения мощности котла.
На заметку: Последний пункт для теплых полов не столь актуален, вспоминая о способности бетонной стяжки играть роль теплового аккумулятора.
Несмотря на очевидные трудности, водяной пол в загородном доме, питаемый от твердотопливного агрегата, имеет свои положительные стороны. На первом месте здесь стоит – автономность. Для загородного дома такой плюс в системе отопления является если не самым важным, то ключевым. Экономичность и эффективность отопительных агрегатов, работающих на дровах, отходах деревообработки, на угле или на топливных брикетах, так же являются немаловажными аспектами, на которые следует обратить внимание.
Способы подключения котла на твердом топливе к системе теплого пола
Решение основной проблемы
Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.
Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему смесительного клапана или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.
Для справки: рекомендуемая температура поверхности пола в жилых помещениях не должна превышать 29-30С. Максимальный порог 33 градуса допускается в ванных комнатах, в санузлах, где напольное покрытие обычно выполнено из кафельной или керамической плитки.
Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!
Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.
Способ первый. Подключение радиаторов отопления
Важно! Без установки трехходового клапана (обычно 3-8 шт. по числу контуров) работа вашей системы отопления будет постоянно находиться под угрозой. Смесительный узел, оснащенный трехходовыми клапанами, сумеет в нужное время решать задачу по охлаждению нагретого теплоносителя.
Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).
Чугунная батарея вполне способна справится с этой ролью. Чугунные радиаторы выдерживают большое давление (перегретый пар). Основная задача во время установки радиатора, получить большую площадь теплоотдачи.
На заметку: при температуре теплоносителя на выходе из котла в 45-60С, только установка дополнительного радиатора снижает температуру котловой воды на 5-8 градусов.
Батарея подключается таким образом, что бы котловая вода поступала в него естественным образом. Система, оборудованная таким образом, сможет выдержать значительный перегрев и не разрушиться. В данном случае можно обойтись без расширительного бака, если речь идет о твердотопливных агрегатах небольшой мощности, в которых топочная камера имеет небольшой объем.
Способ второй. Установка теплоаккумулятора
Если вы имеете дом значительных размеров можно отдать предпочтение более надежному и действенному варианту. Тепловой аккумулятор, другими словам, большая емкость для сбора теплоносителя, успешно справляется с ролью регулятора температуры нагрева теплоносителя.
Важно! Здесь так же следует помнить о необходимости установки трехходового (термосмесительного) клапана. Как правило, любая система отопления не обходится без подобного устройства.
Предлагаемая схема наглядно демонстрирует то, насколько просто и легко выполнить монтаж накопительной емкости в общую систему отопления.
По принципу работы — тепловой аккумулятор является той же гидрострелкой, только больших размеров. Основная задача, которую решает теплоаккумулятор состоит в отборе тепловой энергии. Работающий котел будет греть теплоноситель, поступающий сначала в накопительную емкость. Уже из накопительного бака остывший до необходимой температуры теплоноситель будет расходиться по отопительному контуру теплого пола.
Обычно объем такого бака рассчитывается исходя из соотношения — 40 литров на 1 кВт мощности нагревательного прибора. С подобной техникой вам уже больше нестрашны перегревы оборудования. Благодаря теплоаккумулятору и эффективности теплого пола, вам удастся значительно сократить количество загрузок топлива в котел. Экономия налицо!
Выбираем твердотопливный котел для теплого пола
Решив для себя создать в доме максимальный комфорт и уют с помощью твердотопливного котла и системы отопления «теплый пол», не стоит строить особых иллюзий. Данная схема настолько чувствительная и нежна в работе, поэтому от вас потребуется постоянное внимание и контроль к работающему оборудованию.
Для того, что бы хоть как-то облегчить себе задачу в будущем, необходимо строго отнестись к выбору твердотопливного агрегата.
Использовать традиционный агрегат на дровах можно, только тогда вам придется больше времени тратить на его обслуживание. Лучше ситуация выглядит с котельным оборудованием, оснащенным автоматизированным механизмом подачи топлива. Хороши в этом плане пеллетные твердотопливные аппараты. Установив бункер с пеллетами рядом с отопительным агрегатом, можно освободить для себя массу времени.
К примеру: загрузка бункера, в среднем 1-2 м3 топливом в виде пеллет, позволит бесперебойно работать котлу мощностью в 50 кВт практически неделю. Система отопления практически защищена от размораживания во время вашего длительного отсутствия.
Уравновесить недостатки, характерные традиционным твердотопливным агрегатам, позволят котлы пиролизного типа.
Даже при ручной загрузке, вам потребуется всего 1-2 раза полностью загрузить топку агрегата. Длительность горения топлива в топке, наличие теплоаккумулятора в системе, физические свойства бетонной стяжки в комплексе обеспечат необходимую и комфортную температуру внутри жилых помещений.
Заключение
Оценивая технические возможности твердотопливных агрегатов с расчетом на монтаж в доме теплых полов, можно сделать следующие выводы. Техническое решение в данном случае жизнеспособно. Твердотопливные котлы вместе с теплыми полами могут дать ожидаемый эффект, если ответственно подойти к решению поставленных вопросов и не экономить на материалах.
Следует учесть, что система теплый пол лучше функционирует вместе с котельным оборудованием на твердом топливе, когда в доме большой расход тепловой энергии, работает система горячего водоснабжении. Чем больше в доме точек использования тепла, тем функциональней станет ваше отопление. Для небольших жилых построек гнаться за большой мощностью нагревательных приборов, рассчитывая на установку теплого пола, не стоит. В противном случае, вам придется дополнительно решать проблему расхода избыточного тепла.
