Теплый пол

Вступление

Система водяной теплый пол самая сложная система обогрева полами по расчёту, монтажу и подключению. Каждый этап реализации водяного пола влияет на конечный результат отопления теплыми полами. В этой статье посмотрим практикующие схемы подключения водяного теплого пола.

Учитываем особенности

Чтобы более подробно разобрать схемы подключения  теплого пола с жидким теплоносителем вспомним некоторые особенности этой системы обогрева.

• Во-первых, рекомендуемая температура в системе должна быть 35-45˚C. Не больше. Варианты температур в радиаторах отопления для теплых полов не подходят. Это значит, что на входе воды в систему необходимо предусмотреть механизм регулирования (снижения) температуры теплоносителя.
• Во-вторых, циркуляция теплоносителя в системе должна быть постоянной. При этом скорость его движения не должна превышать 0,1 м в секунду;
• В-третьих, разница температур теплоносителя на входе и выходе не должна превышать 10˚C;
• В-четвёртых, система водяной теплый пол не должна влиять на другие системы отопления, а также на систему водоснабжения дома.

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

• Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
• Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

• Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
• Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является  2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Вывод

В статье рассмотрены 5 схем подключения водяного теплого пола. Все они имеют практическое воплощение и активно используются в различных системах отопления.

Еще статьи

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы</h2>

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения</h2>

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном</h2>

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Схема с насосно смесительным узлом</h2>

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

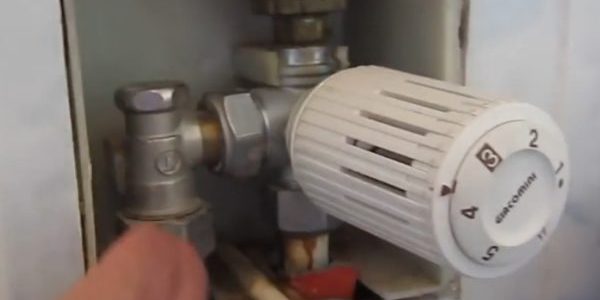

Схема с терморегулирующим комплектом для одной петли</h2>

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.

•
•

•
•

2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

•
•

•
•

Более подробно с работой системы можно ознакомиться в паспорте на изделие — скачать.

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

Применяемость — в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45^оС, по нормам не выше 55 ^оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31^оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10^оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80^оС и контур теплого пола с температурой 40^оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80^оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

Теги: водяной теплый пол, схемы отопления, теплый пол своими руками

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

• В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
• В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
• В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображенийБольшие окна до пола требуют особого построения интерьера, и радиаторы в помещениях со стеклянными стенами кажутся лишнимиЧтобы сохранить все нюансы ретро стиля, дизайнеры идут на различные уловки. Одна из хитростей – использование теплого пола вместо техничных радиаторовВ отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход – обогрев полаПомещение для принятия водных процедур не может быть холодным, а когда теплым становится не только воздух, но и пол, комфорт увеличиваетсяПросторные помещения с панорамными окнамиИнтерьер в ретро стилеДетские и игровые комнатыВанные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с коллектором – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что газовый обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают смесительный узел, осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот электрокотлы подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: насос, расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображенийНа подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанамиНа обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водойПри отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажаСуществует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенкеКоллекторные гребенки с расходомерами и клапанамиДренажные краны для аварийного слива теплоносителяСмесительный узел для регулировки теплоносителяАвтоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания, монтаж утеплителя;
3. Правильная укладка и крепление труб, армирующей сетки;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка стяжки, укладка финишного напольного покрытия.
6. Подключение к системе, балансировка контуров.
7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображенийЧтобы предохранить трубы от износа и перегибов, перед подключением надеваем на них теплоизоляцию или гофротрубыСначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулкуПодводим трубу с накинутым зажимным соединением, которое закручиваем на штуцере по резьбеЧтобы не сорвать резьбу, для затяжки используем два ключа: одним держим шестигранник на штуцере, другим затягиваем гайкуРасстояние между двумя соседними греющими контурами должно составлять 10 смВторой конец контура присоединяем в штуцеру на гребенке, относящейся к трубе обратной подачи теплоносителяВсе защитные рукава из гофротрубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будет находиться в стяжке, а другие 25 – под коллекторомПо окончании работы все контуры должны быть подключены фитингами. При желании можно установить систему автоматического регулированияШаг 1 – надеваем на трубы защитные кожухиШаг 2 – устанавливаем зажимное соединение под евроконус на трубуШаг 3 – присоединяем фитинг к штуцеру коллектораШаг 4 – аккуратно затягиваем соединениеШаг 5 – намечаем монтаж второго конца трубыШаг 6 – находим соответствующий штуцер на обратной гребенкеШаг 7 – корректируем положение теплоизолирующих рукавовШаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

• Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
• При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
• Довести давление в системе до нормы – 1-3 бара.
• Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
• Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
• Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, термоклапан снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

• пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
• котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

• имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
• в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

1. Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

   Подключение через трёхходовой клапан

2. Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
3. Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.



   Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

Как выглядит собранный смесительный узел

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

   Подключение теплых полов к центральному отоплению напрямую

2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.



   Автономный модуль для регулирования температуры пола

3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

1. Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м.

   Монтировать кабельный пол проще, чем водяной

2. Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
3. Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом.

   Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаги, фото	Описание работ
Шаг 1. Расчёт площади подогреваемого пола	Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций.
Шаг 2. Подготовительные работы, связанные с установкой термостата	Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены.
Шаг 3. Сверление выемки под коробку регулятора	Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора.
Шаг 4. Нарезка штрабы под провод	Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода.
Шаг 5. Уборка в помещении	По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки.
Шаг 6. Грунтование чернового пола	Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило.
Шаг 7. Укладка теплоизолятора	Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату.На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга.
Шаг 8. Фиксация полотен скотчем	Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем.
Шаг 9. Нарезка монтажной ленты	Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу.
Шаг 10. Монтаж ленты	Лента монтируется к основанию параллельно с шагом 50 — 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов.
Шаг 11. Укладка кабеля	Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см.
Шаг 12. Расчёт шага укладки кабеля	Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см.
Шаг 13. Крепление кабеля в монтажной ленте	Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура.
Шаг 14. Раскладка кабеля змейкой	По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см.
Шаг 15. Протяжка конца кабеля с датчиком в гофру	Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой.
Шаг 16. Укладка гофры в штрабу	Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол.
Шаг 17. Укладка гофры с датчиком пола	Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба.
Шаг 18. Фиксация датчика в трубке	Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута.Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. Это позволит при необходимости заменить датчик без демонтажа покрытия пола.
Шаг 19. Вывод конца кабеля к терморегулятору	Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы.
Шаг 20. Подключение кабеля к термостату	Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается.
Шаг 21. Подготовка концов провода к соединению	Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт.
Шаг 22. Зарисовка контура пола

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола к системе отопления. 4 способа подключения

</ol>Используемые источники:

• https://obotoplenii.ru/teplyj-pol/5-skhem-podklyucheniya-vodyanogo-teplogo-pola
• https://domikelectrica.ru/sxemy-podklyucheniya-vodyanogo-teplogo-pola-k-sisteme-otopleniya/
• https://eurosantehnik.ru/sxemy-podklyucheniya-vodyanogo-teplogo-pola.html
• https://sovet-ingenera.com/otoplenie/teply-pol/sxema-podklyucheniya-vodyanogo-teplogo-pola.html
• https://pol-exp.com/podklyuchenie-tyoplogo-pola/
