Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы подробно рассмотрим электрическую схему бойлера и как подключить бойлер к электричеству.

Сначала рассмотрим типовую электрическую схему бойлера — электроводонагревателя, из каких основных компонентов она состоит, для чего они необходимы и как взаимодействуют между собой. Затем рассмотрим, как подключить бойлер к электричеству, т.е. к электрической сети.

Электрическая схема бойлера.

Давайте рассмотрим общую электрическую схему бойлера, когда на переднюю панель бака вынесена отдельная ручка регулировки температуры нагрева воды, а регулятор температуры и термостат (термореле) выполнены отдельно.

Электрическая схема бойлера состоит из следующих компонентов:

— термостат;

— терморегулятор;

— ТЭН;

— индикаторная лампа.

Питающее напряжение по нулевому N (синего цвета) и фазному L (красного цвета) проводам от электрического щита подаются к бойлеру, в нашей схеме к входным клеммам термостата. Нулевой защитный провод PE при помощи винта подключается к корпусу бака водонагревателя.

От выходных клемм термостата ноль подключается к первому контакту ТЭНа, а фаза подключается ко входному разъему терморегулятора. Выходной разъем терморегулятора соединен со вторым контактом ТЭНа. Индикаторная лампочка подключена к выходной нулевой клемме термостата и к выходному разъему терморегулятора (фаза).

ВАЖНО!

Перед подключением бойлера к электрической сети, необходимо обязательно заполнить его бак водой. В противном случае ТЭН перегреется и выйдет из строя.

Итак, заполняем водонагреватель водой, ручкой регулятора температуры устанавливаем желаемую температуру нагрева воды, включаем в электрощите электрический аппарат защиты, подавая тем самым питающее напряжение в электрическую схему бойлера.

Поскольку вода холодная, цепь терморегулятора замкнута, горит индикаторная лампочка, сигнализирующая о нагреве воды, через ТЭН проходит ток и вода в баке нагревается.

При достижении заданной температуры, которая измеряется датчиком температуры терморегулятора, терморегулятор разрывает цепь питания ТЭНа, индикаторная лампочка гаснет, вода начинает охлаждаться.

При снижении температуры воды в баке ниже определенного значения, цепь питания ТЭНа замыкается и опять начинается нагрев. Так происходит процесс поддержания постоянной температуры воды в баке.

Термостат выполняет роль предохранителя. Если по какой-то причине температура воды в бойлере превысит допустимое значение, термостат разрывает цепь нулевого и фазного провода, отключая питание от ТЭНа и предотвращая тем самым перегрев воды в бойлере.

В некоторых моделях водонагревателей термостат и терморегулятор объединены в одном корпусе, при этом принцип работы схемы не меняется.

Как подключить бойлер к питающей электрической сети.

Теперь давайте рассмотрим, как подключить электроводонагреватель к электричеству?

На схеме выше бойлер подключается к электрической сети через УЗО и установленный последовательно с ним автоматический выключатель.

УЗО защищает от возможного поражения электрическим током в случае утечки тока при пробое на корпус или повреждении изоляции, а автоматический выключатель защищает цепь от возможной перегрузки или короткого замыкания.

В этой схеме кабель от электрощита напрямую подключается к входным клеммам бойлера, т.е. снимается защитный кожух, заводится питающий кабель, подключается к соответствующим клеммам и обратно закрывается защитным кожухом.

Подробно о том, какое выбрать УЗО, с какими параметрами, какой автоматический выключатель, какого номинала и характеристики, как соотнести параметры автомата с параметрами УЗО, как рассчитать необходимое сечение кабеля смотрите тут.

На схеме ниже показан вариант подключения водонагревателя через электрическую розетку.

Электрическая розетка подключается к кабелю, идущему от электрического щита, а уже в эту розетку подключается шнур с вилкой от бойлера.

Хочу заметить, что подключение напрямую к клеммам бойлера, без использования промежуточной розетки (как на первой схеме) является более надежным и предпочтительным.

Ну и вместо связки УЗО+автоматический выключатель можно использовать дифавтомат.

В этой схеме фаза и ноль от дифавтомата подключается непосредственно к входным клеммам бойлера. При этом нули до дифавтомата и после него не должны иметь общих соединений.

В этой схеме также может использоваться подключение и через розетку. Розетка устанавливается в линию после дифавтомата, и в нее включается вилка со шнуром от бойлера.

В схеме подключения бойлера к электрической питающей сети желательно использовать отдельную линию, выполненную кабелем необходимого сечения с установкой отдельного электрического аппарата защиты.

Более подробно смотрите видео Схема подключения бойлера:

<center></center>

Полезные материалы по теме:

Ремонт бойлера своими руками. Часть 1.

Ремонт бойлера своими руками. Часть 2.

Как проверить (прозвонить) ТЭН?

Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Инструмент электрика.

Уважаемые посетители!!!

В примере будет рассматриваться накопительный водонагреватель, поддерживающий горячее состояние воды в течении всего своего срока эксплуатации.  Принципиальная электрическая схема и дополнительно внесенное в эту схему оборудование, — сложности никакой не имеет.  Поняв сущность изложенного,  Вы без затруднений сможете установить причину неисправности.

Электрическая схема водонагревателя

 рис.1

От источника питания рис.1  провод одного потенциала фазного либо нулевого в последовательном соединении контактирует через  термовое  реле с регулятором мощности, от регулятора мощности  контакт провода  соединяется  с  выключателем , представляющим собой  ключ замыкание и размыкание электрической цепи с лампочкой.  От лампочки потенциал провода поступает на первый контакт нагревателя тэн.  Провод второго потенциала от источника питания поступает так же на термовое реле, от термового реле провод соединяется со вторым контактом нагревателя.  От второго контакта нагревателя провод соединяется с лампочкой.  Электрическая цепь замыкается на лампочке и нагревателе.

Термовое реле предохраняет от чрезмерно малого сопротивления как сам нагреватель так и саму схему, то есть стабилизирует установленную в термовом реле температуру воды.

Регулятор мощности  выдает именно то сопротивление в электрической цепи какое мы с помощью переключения желаем установить.  Также регулятор мощности выполняет дополнительную функцию отключения при определенной температуре нагрева.  Замыкание и размыкание в электрической цепи здесь происходит при деформировании от температуры нагрева биметаллической пластины.

Нагреватель тэн  имеет дугообразную форму трубки со встроенной внутри спиралью накала и имеет свое сопротивление на степень нагрева, то есть сам нагреватель как и лампочка работают в режиме короткого замыкания.

При пробое изоляции и замыкании тока на корпус,- потенциал тока отводится на заземление.  Тестирование как и всей бытовой техники проводится пассивно.  После проведенного ремонта перед подключением к внешнему источнику, необходимо предварительно проверить данную технику прибором на сопротивление.  Во избежание короткого замыкания, — сопротивление данной бытовой техники не должно соответствовать нулевому показателю прибора.

Подключение водонагревателя

Рассмотрим следующую электрическую схему водонагревателя рис.2.      Схема состоит из:

• автоматического выключателя;
• контакта устройства автоматики;
• ТЭНа.

Автоматический выключатель или же точнее  защитный, двухполюсной аппарат автоматического срабатывания позволяет   отключать  электрическую схему водонагревателя от фазного и нулевого проводов — одновременно.

рис.2

Контакт устройства автоматики из себя представляет — размыкающий контакт электрического аппарата.   Электрическая схема рис.3 водонагревателя состоит из следующих соединений:

Если коротко изложить, то все элементы состоящие в этой схеме кроме термостата — соединены параллельно.   Термостат соединен в электрической цепи — последовательно.

рис.3

Сигнальная лампочка для данной схемы отключается по достижению заданной температуры воды — термостатом.   Тепловое реле позволяет здесь одновременно отключать два потенциала фазного и нулевого проводов

Подключение — к воде водонагревателя

Из схематичного изображения видно, что водонагреватель подключается к водопроводной трубе, это могут быть как стальные трубы так и трубы из ПВХ.   Вторая труба предназначена для отбора горячей воды из емкости водонагревателя.   Шаровыми вентилями регулируется как подача холодной воды так и отбор горячей воды.

Устройство водонагревателя

Устройство водонагревателя по представленному рисунку — не требует как бы детального разъяснения.

ТЕНы для водонагревателя

ТЭНы в зависимости от типов водонагревателей имеют свое различие как по форме так и по потребляемой мощности.

                                      Термостат водонагревателя-принцип работы

Термостат или же терморегулятор  осуществляет регулирование температуры воды в емкости водонагревателя, то есть по достижению заданной температуры происходит разрыв в электрической схеме водонагревателя, — что способствует предотвращению перегрева воды.

                                                     термостат

По мере остывания воды в емкости водонагревателя до определенной температуры биметаллические контакты термостата принимают исходное положение и контакты вновь замыкают электрическую цепь — в результате вновь происходит нагревание воды.

Уважаемые посетители сайта!   В теме постепенно будут внесены дополнения из личной практики.

На этом пока все.

Из-за сложившихся стереотипов название «бойлер» часто ассоциируется с электрическим водогрейным баком. Хотя существуют и другие версии бытовых приборов, обеспечивающих автономное горячее водоснабжение частных домов и квартир. Причем в определенных условиях использование газовых аппаратов и емкостей косвенного нагрева гораздо выгоднее и комфортнее. Чтобы сделать правильный выбор водонагревателя, стоит сравнить принцип работы бойлеров различных типов, нюансы подключения и особенности эксплуатации.

Что важно знать о бойлере электрическом

Конструкция водонагревательного прибора, изображенного ниже на схеме, не отличается особой сложностью и включает следующие элементы:

• внешний металлический корпус цилиндрической либо прямоугольной формы, оснащенный кронштейном настенного крепления;
• внутренний бак из эмалированной или нержавеющей стали;
• нагреватель – ТЭН мощностью 1.5—2.5 кВт, установленный вертикально в нижней зоне емкости;
• магниевый либо титановый анод;
• термостат – выносной или вмонтированный в ТЭН;
• трубки подачи холодной и отбора горячей воды;
• термометр;
• обязательный элемент обвязки — обратный предохранительный клапан «два в одном» обычно идет в комплекте с подогревателем;
• органы управления, расположены на нижнем торце цилиндрического бака либо на передней панели прямоугольной версии.

Примечание. Пространство между наружным кожухом и внутренним водяным резервуаром заполнено полимерным утеплителем. В дешевых моделях применяются обычные трубчатые электронагреватели, в более дорогих – ТЭНы «сухого» типа с керамической защитой от накипи.

Как работает бойлер с электрическим нагревом:

1. После установки и подключения (схема показана в следующем разделе статьи) внутренний объем резервуара заполняется холодной водой через трубку, выходящую в нижнюю часть бака.
2. Дальше следует включение и нагрев массы воды ТЭНом. Когда температура достигает установленного либо максимального значения, терморегулятор отключает электронагреватель.
3. Водоразбор производится через трубку, заканчивающуюся в верхней зоне емкости, где температура воды достигает высшей точки. Одновременно идет подпитка бака из водопровода через нижнюю трубку.
4. В процессе работы системы ГВС вода в резервуаре охлаждается, термостат автоматически включает нагревательный элемент. Если водоразбор отсутствует, содержимое бака периодически подогревается ТЭНом, дабы поддерживать нужную температуру.

Справка. Максимальная температура нагрева большинства бойлеров составляет 75 градусов, рекомендованная для экономии электричества – 55 °С. Некоторые модели оборудованы датчиком перегрева, отключающим ТЭН по достижении порога +85 °С.

Поскольку корпуса трубчатого нагревателя и резервуара сделаны из разнородных металлов (медь, сталь), рядом с ТЭНом устанавливается магниевый анод. Цель – предотвратить разрушение стенок емкости электрохимической коррозией. Подробнее принцип действия и устройство бойлера для нагрева воды разъясняется на видео:

Схема подключения

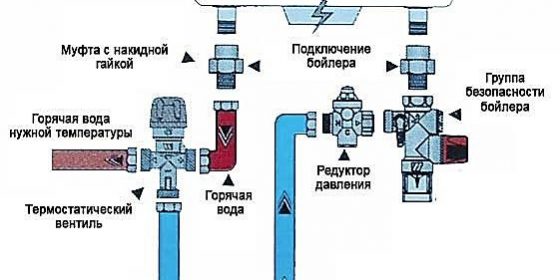

Установка и подсоединение электрического водонагревателя к трубам не представляет никакой сложности и при желании выполняется самостоятельно:

1. Закрепите изделие на стене, используя штатные скобы. Расположение бойлера – кухня, ванная комната или котельная.
2. Подключите аппарат к водопроводу и сети ГВС, ориентируясь по схеме.
3. Электропитание обеспечивается путем монтажа обычной розетки, оснащенной заземляющим контактом.

Поясним функции некоторых деталей обвязки. Ключевой элемент – клапан «2 в 1», устанавливаемый на входе бойлера и решающий 3 задачи:

• не допустить опорожнения емкости обратно в трубу водопровода;
• сбрасывать лишнее давление, возникающее в результате нагрева и расширения жидкости внутри закрытого бака;
• принудительный слив воды.

Остальные детали нужны для удобства ремонта и чистки водонагревателя. Чтобы вытащить негодный магниевый анод, емкость надо опорожнить. Сброс через носик штатного клапана происходит слишком долго из-за малого проходного сечения, лучше поставить тройник и дополнительный кран.

Замечание. Схема быстрого слива особенно актуальна в дачных домах с периодическим отоплением. Дабы уберечь водопровод от размораживания зимой, хозяевам перед отъездом приходится каждый раз опорожнять систему.

Американки и отсекающие краны пригодятся в случае поломки, когда нагреватель требуется снять и отремонтировать без разборки водяных магистралей. Зачем нужен фильтр на входе в здание, знает любой здравомыслящий домовладелец.

Преимущества и недостатки

Перечисляя достоинства бойлеров, мы не станем упоминать особенности, присущие всем накопительным нагревателям. Плюсы электрических аппаратов:

• низкая цена изделия;
• простота монтажа и обвязки;
• разрешение на подключение к электросети не требуется;
• относительно небольшие размеры;
• исполнение агрегатов – вертикальное, горизонтальное, настенное и напольное;
• обслуживание – не чаще 1 раза в 2—3 года, выполняется самостоятельно.

Справка. Стоимость емкостного водонагревателя с баком 100 л стартует от 120 у. е. (модель «Аристон» SB R 100 V). Китайские аналоги обойдутся еще дешевле.

Обслуживание бойлера включает промывку, очистку, замену магниевого анода и вышедшего из строя ТЭНа. Если прозевать момент критического износа анода, электрохимическая коррозия возьмется за медь греющего элемента и металл бака. Проржавевшая емкость не восстанавливается – нужно покупать новый аппарат.

Теперь о минусах электроприборов:

• по скорости нагрева (около 2 часов) изделия проигрывают газовым и косвенным аппаратам идентичного объема;
• потребление недешевого энергоносителя;
• невозможность проверить состояние анода без разборки агрегата;
• ограниченная вместительность.

Электронагреватели чувствительны к жесткости воды. Чем выше содержание солей магния и кальция, тем скорее «тает» анод и толще слой накипи на стенках и корпусе ТЭНа. Вопрос решается путем ежегодной чистки.

Газовые накопительные водонагреватели

Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция.

Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:

• в нижней дополнительной секции находится открытая (атмосферная) камера сгорания и газовая горелка;
• бак пронизывает вертикальная жаровая труба, отводящая продукты горения наружу через внешний патрубок с колпаком;
• внутрь дымоотвода помещен датчик тяги и турбулизатор, заставляющий раскаленные газы огибать препятствия и активнее обмениваться теплом с водяным резервуаром;
• снизу под горелкой расположена емкость сбора конденсата;
• подачей топлива ведает автоматика безопасности – энергонезависимый газовый клапан SIT Group или другого производителя;
• в баке предусмотрена погружная гильза датчика термостата, соединенного капиллярной трубкой с клапаном безопасности.

Примечание. Указанные автоматические клапаны применяются в газовых котлах напольного типа. Алгоритм работы абсолютно одинаков для всех установок: элемент закрывает подачу горючего, когда исчезает тяга, тухнет пламя или падает давление газа в трубе. Подробный обзор функций газовой автоматики читайте в соответствующем разделе нашего ресурса.

Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки плюс теплота дымовых газов. Как функционирует газоиспользующий аппарат:

1. После открытия клапана горючее поступает на запальник, где поджигается искрой от пьезоэлектрической кнопки. Когда пользователь выставляет желаемую температуру поворотом регулятора, включается в работу основная горелка.
2. Масса воды подогревается от камеры сгорания и дымохода, образующийся конденсат стекает в специальную емкость и постепенно испаряется.
3. По достижении заданной температуры срабатывает термостат, автоматика выключает основную горелку.
4. При охлаждении или водоразборе горение автоматически возобновляется.

Уточнение. В более современных моделях газовых бойлеров, например, Baxi SAG3 100, система розжига работает без постоянно горящего запальника. Искра на специальном электроде вырабатывается с помощью батареек, как сделано на многих проточных водонагревателях (то бишь, газовых колонках).

В остальном конструкция бойлера аналогична электроаппаратам. Трубка холодной воды находится внизу, забор для ГВС – вверху, металл от коррозии защищает магниевый анод. В напольном исполнении соединительные патрубки находятся на верхнем торце изделия. Очень доходчиво принцип действия агрегата показан в англоязычном видеоролике:

Нюансы монтажа

Подключение бойлера к домашнему водопроводу делается по аналогии с электронагревателем – на выходе ставится запорная арматура, предохранительный обратный клапан и система быстрого опорожнения. Другое дело – подсоединение топливной магистрали, здесь начинают действовать строгие правила, единые для всех газоиспользующих установок:

• даже если газ заведен в дом, нужно выполнить либо откорректировать проект, где будет отражено размещение аппарата и схема подключения;
• необходим полноценный дымоход, построенный согласно требованиям СНиП;
• в помещении предусматривается приточно-вытяжная вентиляция, способная обеспечить нормативный воздухообмен (3 объема комнаты в час плюс воздух на горение);
• высота потолков комнаты – не ниже 2.5 м, минимальный объем – 15 кубов.

Совет. Чтобы специально не обустраивать помещение под водонагреватель, последний лучше сразу ставить в котельную, где уже организована вентиляция и сделан дымоходный канал. Более детально требования к монтажу и порядок присоединения изложен в руководстве по установке газового котла.

Плюсы и минусы газовых аппаратов

Бойлер, использующий природный газ, — товар специфический. Судите сами: в странах СНГ, где данный энергоноситель продается по невысокой цене, проще сразу поставить двухконтурный газовый котел либо использовать одноконтурный плюс бак косвенного нагрева. В Украине и странах Евросоюза подобная покупка бессмысленна.

Поскольку первый вариант не обеспечит нужный расход ГВС, а второй требует приличных вложений, существует промежуточное решение – проточный нагреватель (колонка). Поэтому, учитывая цену накопителя, сторонников газовых бойлеров остается немного.

Справка. Качественное изделие на 100 литров известной фирмы Baxi обойдется в 450 у. е. Это сопоставимо с настенным турбированным отопителем мощностью 24 кВт того же бренда.

Другой существенный недостаток водонагревателя — проблематичный монтаж, связанный с оформлением разрешений на установку газоиспользующего оборудования. Процедура утомительная и вовсе не бесплатная.

Перечислив негативные стороны бойлеров, попытаемся уравновесить их позитивом:

1. По скорости нагрева аппараты являются рекордсменами среди всех накопителей. Бак вместительностью 100 л готов к использованию спустя 30 минут после запуска горелки.
2. Водонагреватели не нуждаются в повышенном внимании и частом обслуживании, профилактику рекомендуется делать ежегодно.
3. Дешевизна энергоносителей для жителей РФ, Казахстана и других стран СНГ.

По надежности работы водогрейного оборудования есть вопросы. Пользователи нередко отмечают прогорание стыков неподалеку от дымовой трубы, ведущее к протечкам резервуара. Другие неисправности типичны – засоры сопла запальника, выход из строя термопары и проблемы в электрической цепи датчика тяги.

Емкости косвенного нагрева

Если сравнивать конструкции разных водонагревателей, то косвенный бойлер — это самый простой и надежный вариант накопительного бака для ГВС. Агрегат не производит тепло самостоятельно, а получает энергию извне – от любого водогрейного котла. Для этого внутри утепленного резервуара установлен теплообменник – змеевик, куда подается горячий теплоноситель.

Уточнение. Недорогие версии водонагревателей комплектуются единственным теплообменником, нагревающим воду в баке. Бивалентные модели оснащаются двумя змеевиками, чтобы комбинировать агрегат с несколькими источниками тепла, например, котлом и солнечными коллекторами.

Строение бойлера повторяет предыдущие конструкции, только без горелок и ТЭНов. Главный теплообменник находится в нижней зоне бочки, вторичный – в верхней. Соответствующим образом расположены все патрубки, внутри бак защищен магниевым анодом. Как функционирует «косвенник»:

1. Со стороны ототпителя в змеевик поступает теплоноситель, нагретый до 80—90 градусов (минимум – 60 °С). Циркуляцию через теплообменник обеспечивает насос котлового контура.
2. Вода в резервуаре прогревается до 60—70 °С. Скорость набора температуры зависит от мощности источника тепла и начальной температуры холодной воды.
3. Водоразбор идет из верхней зоны бака, подача из магистрали – в нижнюю.
4. Увеличение объема жидкости при нагреве воспринимает расширительный бачок, установленный на «холодной» стороне и выдерживающий давление 7 Бар. Его полезный объем рассчитывается как 1/5 от вместительности резервуара, минимум — 1/10.
5. Рядом с бачком обязательно ставится воздухоотводчик, предохранительный и обратный клапан.
6. В корпусе предусмотрена гильза под температурный датчик терморегулятора. Последний управляет трехходовым клапаном, переключающим потоки теплоносителя между ветками отопления и ГВС.

Важный момент. Теплоноситель движется по змеевику от верхнего патрубка к нижнему, обеспечивая послойную загрузку водонагревателя.

Типовая схема обвязки

Косвенные бойлеры производятся в горизонтальном и вертикальном исполнении, емкость – от 75 до 1000 литров. Бывают комбинированные модели с дополнительным источником нагрева – ТЭНом, поддерживающим температуру в случае остановки теплогенератора либо прогорания дров в топке ТТ-котла. Как правильно обвязать косвенный нагреватель с настенным отопителем, показано выше на схеме.

Как известно, далеко не все дровяные и газовые котлы наделены «мозгами» — электроникой, управляющей нагревом и работой циркуляционного насоса. Тогда нужно установить отдельный перекачивающий агрегат и соединить с бойлером по схеме, предложенной нашим экспертом в учебном видеосюжете:

Позитивные и негативные моменты

По сравнению с газовыми моделями бойлеров «косвенники» недороги. Например, настенный агрегат венгерского производителя Hajdu AQ IND FC 100 л стоит 290 у. е. Но не забываем: водогрейный бак не способен работать самостоятельно, без источника тепла. Сюда же придется добавить расходы на обвязку – приобретение клапанов, термостата, циркуляционного насоса и труб с фитингами.

Замечание. Если вы захотите собрать схему с рециркуляцией ГВС, то понадобится дополнительный насос, трехходовой и обратный клапан.

Чем хорош бойлер косвенного нагрева:

• нагрев воды от любого теплосилового оборудования, солнечных коллекторов и электрических элементов;
• большой запас производительности по ГВС;
• надежность в работе, минимум обслуживания (раз в месяц прогрев до максимума от легионеллы и своевременная замена анода);
• время загрузки бойлера можно регулировать , например, перенести на ночь.

Главное условие правильной работы агрегата – достаточная мощность тепловой установки. Если котел подобран чисто под систему отопления без запаса, присоединенный бойлер не даст прогреть жилище либо вы останетесь без горячей воды.

Недостатки косвенного греющего бака – приличные размеры (маленькие ставят реже) и необходимость топить котел летом для обеспечения ГВС. Указанные минусы нельзя назвать критическими, особенно на фоне высокой производительности и универсальности подобного оборудования.

В заключение рекомендации по выбору

Домовладельцам с ограниченным бюджетом остается лишь выбрать подходящую модель электронагревательного аппарата. Это самый доступный вариант по затратам на покупку и установку оборудования. Впоследствии придется экономить электроэнергию и мириться с неудобствами эксплуатации – длительный прогрев и небольшая емкость бака.

Какой бойлер лучше выбрать исходя из условий проживания и наличия отопительного оборудования:

1. В многоквартирном доме проще и быстрее всего поставить электронагреватель. На монтаж любого газового аппарата нужно получить разрешение, а «косвенник» негде размещать и нечем нагревать.
2. Лучшее решение для частного дома – «бочка» косвенного нагрева. Установив бак на 200—300 л, вы однозначно закроете вопрос по ГВС.
3. Если в помещении топочной не хватает места, приобретите косвенный бойлер в настенном горизонтальном исполнении.
4. При подборе аппарата любого типа обратите внимание на материал, из которого сделан анод. На смену магниевым элементам приходят более долговечные титановые стержни.
5. При недостаточной мощности котла подключение дополнительного бака противопоказано. Есть 3 способа решения проблемы: заменить теплогенератор, купить электрический накопитель или установить газовый бойлер. По соотношению комфорт / стоимость монтажа последний вариант выглядит предпочтительным.

Примечание. Если в доме уже работает газовый котел, то получение разрешения на подсоединение дополнительного оборудования упрощается. Придется откорректировать существующий проект и согласовать документацию с поставщиком газа.

Безусловным лидером рейтинга накопительных бытовых нагревателей является бойлер, работающий на электричестве. Популярность обусловлена доступной ценой, простотой и оперативностью подключения – аппарат ставится буквально за 1 день.

Электрическая схема водонагревателя не всегда бывает одинаковой, она зависит от типа и вида нагревателя. В данной статье я рассмотрю самые общие из встречающихся электрических схем водонагревателей.

В состав схемы входит несколько элементов, которые встречаются в большинстве электроводонагревателей — это термозащита, терморегулятор, кнопка включения-выключения и ТЭН.

На первом рисунке и приведена электрическая схема накопительных электроводонагревателей типа ATT ASF. Аналогичная схема, только без кнопки включения-выключения, имеется у водонагревателя ATT RSS, а также на некоторых моделях фирмы Термекс. В принципе, данная схема подходит для практически всех моделей накопительных водонагревателей, которые имеют круглую форму бака.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Электрическая схема водонагревателя типа ATT или Термекс

На данной схеме (рисунке) наглядно показано какой провод и куда подсоединяется, а также какие компоненты входят в состав электрической схемы водонагревателя. Схема, конечно, упрощённая, но она наглядно показывает электрическую составляющую водонагревателя. По этой схеме даже не специалист в электротехнике поймёт устройство нагревателя воды (хотя бы примерное).

Электрическая схема водонагревателя типа RZB

Выключатель в данном случае сдвоенный, а внутри него стоят две лампочки для индикации включения.

Как несложно догадаться по этим двум схемам, представленных в данной статье, принципиального отличия между электроводонагревателями различных типов и конструкций нет. В их состав обязательно входит ТЭН (один или несколько), терморегулятор — для регулирования температуры нагрева воды и отключения ТЭНа, термозащита и индикаторная лампочка, показывающая работает водонагреватель или нет.

Установка водонагревателя под силу каждому, кто хоть немного знаком, с устройством сантехнического оборудования и электрической сети. Хорошим помощником при монтаже бойлера может стать подробная схема подключения водонагревателя.

Установка бойлера

Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Если несущая способность стены вызывает сомнения, то лучше предварительно сконструировать подставку или установить дополнительные кронштейны поддерживающие устройство.

Далее нужно замерить расстояние между креплениями бойлера и перенести его на стену. В отмеченных на поверхности местах высверлить отверстия, вставить дюбеля и вкрутить крюки, на которые подвешивается водонагреватель. Схема установки водонагревателя, подробно показывает, как правильно закрепить бойлер.

Водонагреватель должен быть установлен ровно. Малейший перекос, допущенный при установке, может неблагоприятно отразиться на работе устройство и значительно сократить срок его эксплуатации.

Подключение к электрической сети

После того, как водонагреватель установлен и зафиксирован, можно подключать его к электрической сети. Процесс не сложный, но требующий внимательности и соблюдения мер безопасности.

Чтобы разобраться в деталях подключения необходимо изучить типовую электрическую схему водонагревателя: основные элементы, их предназначение и взаимодействие друг с другом.

Электрическая схема водонагревателя типа ATTASF, ATTRSSи моделей Термекс, имеющих круглый бак:

Электрическая схема водонагревателя типа RZB, отличается от предыдущей схемы, наличием сдвоенного выключателя, оснащенного двумя лампочками:

Заметно, что разные типы водонагревателей не имеют существенных отличий. Основные компоненты устройства:

• термостаты;
• регуляторы;
• ТЭНы;
• индикаторные лампы.

Следует обратить внимание на наличие в комплекте вилки или УЗО (устройство защитного отключения). Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Монтаж выполняется в строгом соблюдении рекомендаций производителя.

К водонагревателю (входным клеммам термостата) от электрического щита подается питающее напряжение по проводам нулевому (N — синий цвет) и фазному (L — красный цвет). Подключение нулевого защитного провода PE к корпусу бака выполняется с помощью специального винта.

Далее: фаза соединяется с выходным разъемом терморегулятора, ноль – с первым контактом ТЭНа. Подключение выполняется от выходных клемм термостата. Второй контакт ТЭНа соединяется с выходным разъемом терморегулятора. При этом лампочка индикатора подключается к выходному разъему терморегулятора (фазе) и выходной нулевой клемме термостата.

Перед подключением к питанию, емкость водонагревателя должна быть заполнена водой. В ином случае ТЭНы перегреются, и устройство выйдет из строя.

Схема действует следующим образом. После заполнения емкости водой, необходимо выставить желаемый показатель нагрева жидкости. Для этого предназначена ручка регулятора температуры. Потом включить в электрощите устройство защиты, обеспечив подачу питающего напряжения в электрическую схему бойлера.

Пока вода холодная, схема выглядит так: цепь терморегулятора замкнута, лампочка индикатора горит, сигнализируя о процессе нагрева, Через ТЭН проходит ток, вода набирает температуру. Измеряется температура специальными датчиками терморегулятора. И как только нужный показатель достигнут, цепь питания ТЭНа разрывается терморегулятором, лампочка гаснет, вода охлаждается до определенного значения, при котором цепь питания вновь замыкается. Так поддерживается постоянная температура воды в емкости.

Термостат, в данном случае, является предохранителем, который разрывает цепь нулевого и фазного соединения, отключая питание и прекращая процесс нагрева, если вдруг температура воды превысит допустимое значение.

Подключение бойлера к электрической цепи

Электрическая схема подключения водонагревателя выглядит следующим образом:

Схема предполагает подключение водонагревателя к сети через УЗО и последовательно с ним установленный автоматический выключатель.

УЗО и автомат выполняют защитные функции:

• УЗО исключает возможность поражения током в случае утечки, когда повреждена изоляция или появился пробой в корпусе;
• с помощью автоматического выключателя обеспечивается защита сети от перегрузок и замыканий.

На схеме выполнено прямое подключение кабеля к входным клеммам водонагревателя от электрического щита. Это выполняется так: снимается защитная оболочка, кабель заводится и соединяется с соответствующими клеммами, защитный кожух закрывается.

Прямое подключение к клеммам бойлера без использования розетки считается более надежным и безопасным.

Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита:

Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя. Схема предполагает подключение фазы и ноля от дифавтомата к входным клеммам нагревателя. Но следует помнить, что нули до и после дифавтомата не могут иметь общие соединения.

Схема также позволяет выполнять подключение вилки со шнуром от водонагревателя в розетку, которая установлена в линии после дифавтомата.

Подключая водонагреватель к электрической сети желательно провести отдельную линию, посредством кабеля с нужным сечением и установкой отдельного аппарата защиты.

Схема индукционного водонагревателя

Новинка,недавно появившаяся на рынке водонагревательного оборудования, имеет еще более простую схему подключения. Индукционный водонагреватель является своеобразным трансформатором, имеющим две обмотки: первичная (много витков) и вторичная (витки короткие). Принципиальная схема основана на физическом эффекте индуктивности электрического поля. То есть: поверхность канала, по которому идет вода, нагревается индукционной обмоткой, благодаря чему вода набирает нужную температуру.

Подключение к водопроводу

Схема подключение водонагревателя к водопроводу предполагает параллельное подключение аппарата к системе водоснабжения: вход – труба с холодной водой, выход – труба с горячей водой.

Следуя схеме, к водонагревателю следует подвести три трубы:

• ХВС – подача холодной воды;
• ГВС – подача горячей воды;
• отвод в канализацию через предохранительный клапан.

Также добавлено несколько точек водозабора, среди них смеситель раковины, краны ванной и душа, кухонной мойки и прочие. Если перекрыть подачу воды к водонагревателю, то подача горячей воды прекратится везде – об этом не стоит забывать.

При использовании схемы на тройниках подключения не меняются.

Вероятность внезапного скачка давления в трубопроводе с холодной водой очень мала, поэтому отвод, посредством которого слив подключается к канализации, можно не монтировать. Достаточно немного подтянуть винт, выполняющий роль фиксатора на предохранительном клапане.

При подключении канализации следует подвести к штуцеру, расположенному на предохранительном клапане, металлопластиковую трубу (диаметр – 1,6 см), второй конец которой следует завести в канализационный сток с помощью переходника. Это делается из-за маленького диаметра штуцера, к которой можно присоединить только резиновый шланг с небольшим сечением.

Простым выходом может стать переходник, одетый на трубу и вставленный в манжет для слива. При этом следует установить гидрозатвор, а в тело трубы добавить немного воды. Это поможет предотвратить появление неприятного запаха.

Статья была полезной? Оцени и поделись ей в соц. сетях: Используемые источники:

• http://elektrik-sam.info/shema-podklyucheniya-boylera/
• http://zapiski-elektrika.ru/elektrika-doma/kak-pochinit-vodonagrevatel-sxema-soedinenij.html
• https://otivent.com/princip-raboty-bojlera
• https://elektrikdom.com/index/ehlektricheskaja_skhema_vodonagrevatelja/0-247
• http://expertelektrik.ru/kak-ustanovit-bojler-vospolzovavshis-sxemoj-podklyucheniya-vodonagrevatelya.html
