Существует несколько основных схем подключения инфракрасных обогревателей к электрической сети. Различаются они не только способом соединения проводов, но и количеством и типом используемого дополнительного электрооборудования.
Это обусловлено в первую очередь тем, что практически любой инфракрасный прибор обогрева «из коробки», не имеет средств управления. Не каждый раз в комплект поставки включен даже шнур питания.
В связи с большой популярностью обогревателей этого типа и частых вопросах о том, как их подключать, я подготовил несколько самых популярных используемых схем монтажа.
Основные схемы подключения инфракрасных обогревателей
1. Прямое
2. Через термостат, включаемый в розетку
3. Через стационарный механический/электронный терморегулятор
4. Через терморегулятор и контактор
Прямое подключение ИК-обогревателя
Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.
К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.
Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.
Минусы очевидны:
— Невозможность в автоматическом режиме регулировать температуру
— Нельзя подключать к одной розетке несколько ИК-обогревателей
Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.
— Занимается одна из электрических розеток
Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.
— Необходимость ручного включения и выключения
Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.
— Внешний вид
Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.
Основные преимущества:
— Простота инсталляции
Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:
— Стоимость реализации
Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.
— Возможность использовать существующую сеть квартиры или дома
Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.
ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.
Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:
— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку
— Вам придётся занять одну из розеток помещения
— Внешний монтаж портит общий вид интерьера
Подключение через терморегулятор включаемый в розетку
При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.
Основные недостатки
— привязка к расположению розеток
Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.
— необходимость покупки доп. оборудования – терморегулятора для розетки
Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.
— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору
Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.
— Внешний вид монтажа
На виду остаются все проводники, занимается розетка.
Преимущества:
— Простота
Реализация не требует никаких подготовительных работ или навыков и знаний.
— Возможность автоматической регулировки и поддержания нужной температуры
Вы получаете полностью автоматизированную систему отопления.
Схема подключения инфракрасного обогревателя через механический терморегулятор
Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя. Можно применять любой — механический, электромеханический или цифровой(электронный).
При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.
При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.
Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.
Самое сложное здесь — это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.
Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.
Главные недостатки
— Большие финансовые затраты, чем у предыдущих схем
Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.
— Необходимость дополнительных электромонтажных работы
Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.
— Невозможность установки нескольких ИК-обогревателей или одного мощного
Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.
Преимущества Подключения ИК обогревателя через терморегулятор
— Возможность автоматической регулировки температуры в помещении
Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.
— Удобство управления
Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.
— Полностью безопасная скрытая электропроводка
Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.
— Внешний вид
Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.
ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.
Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.
Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор
Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.
Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.
Схема подключения нескольких обогревателей через контактор выглядит следующим образом:
Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.
Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.
Недостатки инсталляции с использованием контактора
— Стоимость реализации
Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.
— Сложность монтажа
Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.
— Ограничение подключаемой мощности
Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.
Преимущества подключения обогревателей через контактор и терморегулятор
— Возможность регулировки температуры в помещении
Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.
— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих
Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта
— Возможность простого усовершенствования системы
Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.
— Внешний вид, удобство и безопасность
Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.
ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.
В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.
Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.
Понравилась статья? Вступай в нашу группу вконтакте!
Подписаться
Следи за появлением новых материалов! Прочитано 10075 раз Наверх
- Вы здесь:
- Главная /
- Инструкции
Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.
Содержание:
Необходимые инструменты и материалы
Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:
- Дрель либо шуруповерт (засверливать отверстия под крепления).
- Пассатижи (для укорачивания проводов).
- Индикаторная отвертка (определять фазу и ноль).
- Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
- Простой карандаш и строительная рулетка (отмечать места крепления на стене).
Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:
- Разборная электрическая вилка.
- Трехжильный медный кабель, сечением 2,5 мм.кв.
- Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).
Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..
Основной процесс
Подвешивание корпуса
Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.
Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.
После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.
Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.
Электромонтажные работы
Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.
Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.
К Вашему вниманию схемы правильного подключения:
Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.
Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.
Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).
Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!
Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:
Как подключить регулятор температуры
В заключение
Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.
Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:
- На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.
Также читают:
Как подключить регулятор температуры
—>
Инфракрасные обогреватели пользуются большим спросом. Такая популярность обусловлена возможностью быстро и качественно согреть помещение при небольших затратах электроэнергии. Установка инфракрасных обогревателей и их подключение, достаточно простая процедура и не требует много времени, сил и особых навыков. Чаще всего эти устройства обогрева устанавливаются на стены или потолок. Но их подключение должно проходить согласно определенных правил, с которыми следует внимательно ознакомиться. Большое внимание должно уделяться безопасности.
Безопасность подключения
Безопасность при использовании инфракрасных обогревателей, как, впрочем, и любых других электроприборов, должна всегда быть на первом месте.
Внимание: Подключение инфракрасного обогревателя должно производиться при наличии дифференциального защитного устройства, которое представляет собой трансформатор, находящейся внутри корпуса.
Одна обмотка трансформатора улавливает входной ток, а вторая выходной. При возникновении малейшего дисбаланса, сердечник приходит в движение и размыкает реле питания.
В состав дифференциальной защиты входят также и предохранители, которые необходимы для защиты инфракрасного обогревателя от перегрузок.
Для того чтобы подобная защита работала эффективно, требуется заземление. Оно необходимо чтобы избежать возврата электрического тока. Заземление по своим характеристикам во многом напоминает нулевой привод, но в отличие от него, дает возможность току уходить, не попадая в защитник. Заземление должно иметь минимальное сопротивление. Толщина сопротивление должна позволять пропускать ток утечки любой величины. Зная, как подключить ИК обогреватель с учетом всех норм безопасности, вы сможете уберечься от неприятных последствий.
Работа во время отсутствия людей
Если выбрать инфракрасный обогреватель правильно, то благодаря своим рабочим характеристикам он позволит качественно обогреть нужные зоны в помещении и давая возможность существенно сэкономить. Но если вы намереваетесь оставлять ИК обогреватель включенным уезжая по делам, лучше всего выбирать изделия с металлической пластиной для излучения. Внимание: Кварцевые обогреватели оставлять без присмотра работающими на длительный срок не следует.
Подобное обусловлено тем, что кварцевые модели ИК обогревателей имеют в лампе спираль, которая нагревается до температуры более 500 градусов и может спровоцировать возгорание. Если же в обогреватели установлена металлическая пластина, то температура ее нагрева не превышает 200 градусов. При наличии устройства для защиты от перегрева, их можно безбоязненно оставлять включенными.
При подключении ИК обогревателей в качестве оборудования защиты следует использовать внешние термостаты, предохранители и дифференциальные устройства. Лишь при их наличии можно дать гарантию того, что подключение обогревателя будет безопасным.
Расчет нужного количества ИК обогревателей
Если ИК обогреватель подвешивается к деревянному или подвесному потолку для крепления следует использовать, например, металлические крючки, которые обычно идут в комплекте к устройству. Их легко можно вкрутить без использования дополнительных инструментов. Но если потолок бетонный, потребуется сделать в нем отверстия при помощи перфоратора.
Следует заранее определиться с количеством ИК обогревателей, которое вам потребуется установить в каждой комнате. Для этого следует изучить рабочие характеристики этих устройств, особое внимание обращая на их мощность. Разумеется, требуется учитывать и площадь каждого помещения.
К примеру, если площадь комнаты составляет примерно 20 м2, то для качественного обогрева будет достаточно двух ИК обогревателей, общая мощность которых будет составлять примерно 2000Вт.
Если вы планируете установить его на кухне, площадь которой не более 10 м2, установленный обогреватель должен иметь мощность примерно 800Вт. При монтаже на кухне, можно использовать потолочные или стеновые крепления.
В случае необходимости, в отдаленном участки помещения кухни, можно установить еще один инфракрасный обогреватель мощностью 500Вт. Но следует помнить, что эти устройства следует располагать таким образом, чтобы все пространство обогревалось равномерно. Но не рекомендуется, чтобы в зоне обогрева находился холодильник.
Терморегуляторы
Устанавливая инфракрасные обогреватели, нельзя забывать о необходимости наличия терморегуляторов.
Внимание: Для бытового применения, лучше всего приобретать механические изделия. Они нечем не уступают по рабочим характеристикам своим электрическим аналогам, но стоят значительно дешевле.
Несмотря на то что конструкция механических терморегуляторов довольно простая, одного изделия будет достаточно для подключения сразу нескольких ИК обогревателей. Но тут следует учитывать, что общая мощность устройств обогрева не должна быть выше той, которая указывается в технической характеристике терморегулятора. Благодаря небольшим размерам этого приспособление, его можно быстро установить в любой уголок помещения.
Монтаж
Для монтажа ИК обогревателей потребуется стандартный набор инструментов, который есть практически любом доме. Для установки понадобится:
- шуроповерт;
- плоскогубцы;
- несколько отверток;
- рулетка.
Устанавливая ИК обогреватели следует помнить, что они должны располагаться на определенной высоте. Обычно она составляет от 2,2 до 3,5 метров. Устройство обогрева должно находиться на 0,5 метра выше макушки самого высокого члена семьи. Кроме того, не следует размещать эти устройства обогрева, близко от постоянных мест нахождения людей, так как это может негативно сказаться на здоровье последних. Как показывает практика, идеальное место для его монтажа – возле окна.
Чтобы понять, как правильно установить это устройство, следует заранее составить подробную схему и произвести необходимые расчеты, особенно если в помещении монтируется несколько ИК обогревателей. Запомните, они не должны подключаться от одного источника сети. Их работа должна быть параллельной. Рекомендуется сделать отдельный автоматический прибор чтобы избежать перегрузок, на распределительном щитке.
Если вы намереваетесь установить газовый ИК обогреватель, то этот процесс будет значительно сложнее чем монтаж его электрического аналога. Ведь для его работы потребуется регулярная заправка газом. Чаще всего подобные приборы обогрева устанавливают в летних кухнях, верандах, детских площадках и т.д. Но производить монтаж газового ИК обогревателя самостоятельно не следует. Этим должен заниматься специалист, так как работа с газом достаточно рискованное мероприятия и тут потребуется наличие соответственных навыков и опыта.
Схемы подключения
Рассмотрим, как правильно выбрать нужную схему подключения этого устройства. ИК обогреватели, как и многие другие электроприборы подключаются стандартно. Подключить инфракрасный обогреватель можно через розетку или отдельно проведенную линию от отдельного автомата на электрощите. При этом имеется фазный и нейтральный провод.
Внимание: Для подключения одного или двух этих устройств обогрева используется термостат, который устанавливается между прибором и автоматом.
Терморегулятор имеет две выходных и две входных клеммы.
Если подключается один обогреватель, тогда от электрощита тянется две жилы, подключаемые к нужным клеммам термостата. Провода к выходным клеммам следует подсоединять с учетом полярности. Эта схема подключения инфракрасного обогревателя называется последовательной.
В случае подключения двух обогревателей от термостата выводится четыре провода, которые подключаются по два к каждому устройству. Подобное подключение носит название параллельного.
Если же от термостата выводится два провода, которые подключаются вначале к одному, а после, ко второму обогревателю, то такая схема называется последовательной.
Иногда необходимо подключать фазу от автомата к обогревателю напрямую, а нейтрали уже подключаются через термостат. Но у этой схемы имеется существенный минус – терморегулятор не всегда корректно работает.
Теперь рассмотрим, как правильно подключить несколько инфракрасных обогревателей. Чаще всего для этого применяется усложненная схема, которая заключается в следующем:
- к автомату на электрощите подключается термостат;
- к магнитному пускателю подсоединяются выходные клеммы;
- к ИК обогревателю подключаются выходные контакты пускателя.
Но подобное подключение обычно используется для промышленных инфракрасных обогревателей, которые устанавливаются в производственных помещениях.
Для подключения потребуются подобрать подходящие для этой цели провода. Лучше всего использовать трехжильные НЮМ 3х1,5. Кроме того, потребуется заранее купить и разборную вилку.
Установить инфракрасный обогреватель и самостоятельно его подключить не составит особых проблем. Следует лишь правильно выбрать место где его разместить, произвести необходимые расчеты и следовать всем рекомендациям во время установки и подключения. Особое внимание следует также уделить безопасности. В противном случае вы рискуете своим здоровьем и жизнью.
ИК обогреватели за время своего использования доказали свою надежность и эффективность. С их помощью можно быстро и качественно обогреть помещение в частных или загородных домах, на дачах и других объектах. Кроме того, они позволяют неплохо сэкономить.
Далеко не все обладатели пленочного теплого пола остаются довольны результатом его работы. Обычно проблемы кроются в ошибках монтажа или использовании инфракрасного нагревателя не по назначению.
Область применения
Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:
- Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
- Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
- Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
- При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.
Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.
<figu>Фото: Instagram o_remonte_ufa</figu>Фото: Instagram art__objects</span>
Сборка электрической цепи
Соединяем детали в соответствии со схемой подключения пленочного теплого пола.
—> </figure></div>
- Автор: Электрик в доме
- Опубликовано: 21.07.2018
В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.
Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.
В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.
Нужен ли термостат (терморегулятор)?
По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.
Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.
Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.
Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.
Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.
В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.
Сечение провода на теплый пол
Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.
Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала. На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.
Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.
Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.
Клеммы для подключения
В каждом комплекте пленочного теплого пола имеются специальные клеммы, которые подключаются к системе питания. Конструкция клемм достаточно проста и сложностей с их монтажом не возникнет. Провод питания вставляется в зажим и укладывается непосредственно на медный элемент пленочного материала, после чего обжимается пассатижами.
Также в комплекте ИК пленки имеется битумная изоляция, которая служит дополнительным фиксирующим элементом и защищает соединительные составляющие от попадания влаги и мусора.
Установка датчика температуры пола
Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.
Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.
Схема подключения инфракрасного теплого пола
От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.
Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.
Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?
Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).
Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.
Подключение клемм к пленке
Изначально подключение инфракрасного теплого пола производится в определенной правильной последовательности. Нагревательная пленка при монтаже должна быть правильно расположена. Оптимальным вариантом будет, если все контакты подключения будут находиться возле стены в непосредственной близости к терморегулятору.
Благодаря такому расположению нагревательных полос вы минимизируете затраты провода, что поможет несколько сэкономить на монтаже. Укладываются полосы инфракрасной нагревательной пленки медным проводником вниз, чтобы матовая часть материала оставался сверху.
Для подключения клеммы, необходимо отделить ламинацию на 8 – 10 миллиметров, чтобы расслоить медную и серебряную шину, только в этом случае можно получить надежную и качественную фиксацию и проводимость питания.
Контакты к шине устанавливают исключительно по центру, чтобы одна часть соприкасалась с медным проводником, а другая находилась с внутренней стороны пленки. Когда все выставлено, можно обжимать плоскогубцами, при этом важно, чтобы клеммы не искрили, а фиксация была надежной.

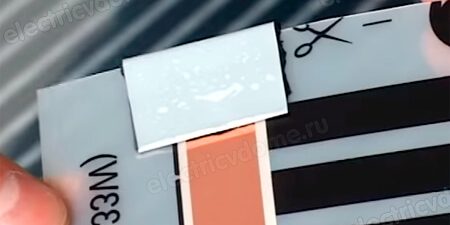

Если в ходе монтажа необходимо обрезать часть нагревательного полотна, то все участки медных шин должны быть хорошо заизолированы. Медный и серебряный элементы изолируются полностью битумной пленкой, которая идет в комплекте.
При укладке теплых полов важно изначально побеспокоиться о расположении проводов в теплоотражающем материала. Нужно сделать углубление или вырез, чтобы по окончанию всех работ поверхность напольного покрытия была идеально ровной. Можно расположить провода вдоль швов теплоотражающей пленки, таким образом, можно сэкономить время монтажа.
Для того чтобы подключить провода к контактному зажиму, изначально их стоит очистить от изоляции. Специально для такой очистки применяется соответствующий инструмент, который имеется на вооружении у любого электрика. Осуществить подключение теплого пола к электричеству необходимо со знанием дела, так как от профессионализма мастера зависит и срок эксплуатации.
Очищенный от изоляции провод заводится непосредственно в контактный зажим, после чего обжимается пассатижами или другим инструментом. После обжатия обязательно стоит проверить фиксацию провода и зажима.
Изоляция всех мест подключения производится битумной лентой, которая идет в комплекте. На одно соединение уходит два куска ленты, один снаружи, а другой изнутри, где провод соединяется с медной полоской.
Подключение теплого пола к терморегулятору
Параллельно с расчетом места расположения нагревательной пленки нужно определиться, где будет установлен термостат. Процедура подключения терморегулятора не сложная, и она должна производиться в соответствии со схемой, которая прилагается к прибору. В комплекте каждого терморегулятора имеется инструкция и схема, описывающая правильное подключение и эксплуатацию устройства.
Если не иметь специального образования, то подключение терморегулятора к электрической сети лучше доверить квалифицированному специалисту.
Важно учитывать мощность отопительного оборудования и дополнительных электрических приборов, которые будут питаться от сети. Если суммарное количество мощности превышает 2 кВт, то лучше установить отдельный автомат, тем самым обеспечив надежную работу электропроводки в доме.
Подключение от соседней розетки
Данный вариант заключается в запитывании термостата от ближайшей розетки. Розетка при этом должна быть подключена проводом не менее 2.5 мм2. Монтаж производится в обычный подрозетник. Для этого необходимо в стене сделать отверстие под коробку и штробы для проводов. Удобно если стена выполнена из гипсокартона. Тогда никаких штроб делать не нужно.
Например, Вы решили установить терморегулятор возле розетки. К месту его установки подводится фаза и ноль от соседней розетки. В штробу укладываем питающие провода теплого пола и провод от температурного датчика.
После этого все провода подключаются к терморегулятору согласно инструкции, которая прилагается вместе со схемой. Фаза и ноль от розетки подключаются к соответствующим клеммам регулятора температуры (крайние клеммы). Две клеммы с противоположной стороны для подключения датчика. К оставшимся двум клемма подключается фаза и ноль от инфракрасной пленки. С обратной стороны все довольно понятно: 220 Вольт – Нагрузка – Датчик.
Нужно учитывать, что если в розетку будут подключены мощные приборы и одновременно с этим, будет работать теплый пол розеточная линия, возможно, будет перегружена что приведет к отключению автоматического выключателя в щите. Все зависит от того какой мощности пол и подключенный прибор.
Подключение от щитка отдельным кабелем
Если пленочный теплый пол устанавливается на больших площадях (20 м2 и более) рекомендуется выполнять подключение инфракрасного теплого пола отдельной линией. От электрического щита прокладывается отдельная кабельная линия к месту расположения терморегулятора. Эта линия подключается через свой автоматический выключатель.
Для безопасности я рекомендую на линию термостата устанавливать УЗО (устройство защитного отключения) или дифференциальный автомат.
Добавить комментарий
Используемые источники:
- https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator
- https://samelectrik.ru/kak-podklyuchit-infrakrasnyj-obogrevatel.html
- https://znatoktepla.ru/obogrevateli/infrakrasnye/kak-podklyuchit-infrakrasnyj-obogrevatel.html
- https://www.ivd.ru/stroitelstvo-i-remont/pol/kak-podklyuchit-plenochnyj-teplyj-pol-poshagovoe-rukovodstvo-i-videoinstrukciya-35691
- https://electricvdome.ru/tepliy-pol/podklyuchenie-infrakrasnogo-teplogo-pola.html
