Насосы для отопления частных домов, как выбрать подходящий агрегат, установка своими руками

Установка дополнительного насоса в систему отопления является лучшим выходом, если появились проблемы с обогревом жилья. Установка этого устройства сможет помочь равномерно распределить теплоноситель в радиаторах.

Циркуляционный насос можно устанавливать для отопительных котлов, работающих на самых разных видах топлива -переработанное масло, уголь, газ, дизельное топливо, дрова, электричество.

1 Главные достоинства</span></h2>

Определяясь, нужен ли дополнительный насос для настенного котла или напольного отопительного оборудования, нужно отметить, что его установка дает множество преимуществ. Основные достоинства:

1. Повышается общее КПД в отопительной системе. Это отражается как на равномерности распределения теплоносителя, так и на температурном режиме во всех помещениях.
2. Воздух в помещениях нагревается намного быстрее.
3. Улучшается циркуляция теплоносителя внутри основной магистрали.

Если подключить дополнительный насос к двухконтурному котлу, это исключит образование воздушной пробки в одной из магистралей, где циркулирует теплоноситель. Чаще всего от этого страдают владельцы квартир на верхних этажах.

Немаловажным преимуществом насоса также является его экономичность. Как показала практика, одновременно 2 прибора (основной и дополнительный) потребляют меньше электроэнергии.

Помимо этого, если работают несколько насосов в отопительной системе, появляется возможность установки таких полезных устройств, как термостаты и полотенцесушители. Владелец дома также может установить трубы меньшего сечения — качество обогрева помещений от этого не пострадает. Также достоинством является невысокая стоимость этого прибора.

Дополнительный насос стоит приблизительно 6−15 тысяч рублей. Это не очень высокие затраты с учетом того, что на агрегат можно собрать деньги со всех проживающих в доме.

РекомендуемСхема установки насоса в систему отопления частного дома

2 Основные параметры выбора</span></h2>

Чтобы произвести правильно монтаж циркуляционного насоса в отопительную систему, нужно учесть ряд основных параметров. Главными характеристиками во время выбора оборудования являются:

1. Расход — возможность перекачивать определенный объем теплоносителя за конкретный временной промежуток. Обозначается индексом «Q» и измеряется в кубических метрах.
2. Напор — возможность устройства поднять тепловой носитель на определенную высоту. Обозначается индексом «H».

С учетом того, что насосы рассчитаны не для подъема жидкости, а лишь на циркуляцию теплоносителя, основное внимание при выборе оборудования необходимо сосредоточить на показателе «Q».

Если дом имеет 2 и более этажа, основным условием подъема воды наверх является не напор, а отсутствие воздуха в центральной магистрали и достаточной циркуляции, которая и сможет обеспечить поднятие теплоносителя.

Чтобы узнать требуемый расход, можно использовать следующую формулу Q=N/(t2-t1), где:

N — мощность котла (кВт);
Q — расход (м³/час);
t1 — температура теплоносителя на выходе обратной трубы (°C);
t2 — температура теплоносителя на выходе из котла на подачу (°C).

Такие расчеты могут действовать только в случаях, если на котле не находится циркуляционного насоса. На сегодняшний день котельное оборудование, как правило, изготавливается со встроенным перекачивающим устройством. Во время приобретения современного котла обычно не появляется необходимости в выборе дополнительного насоса.

Но если котел находится уже давно, и основную отопительную магистраль потребовалось продлить из-за дополнительной пристройки, либо же просто неверно сделаны расчеты при приобретении нового котла, то приобретение второго насоса является необходимостью.

‘ >Насос. Подача или обратка? Куда правильно ставить. Ответы на вопросы

https://youtube.com/watch?v=YF-rmoZTjsE

РекомендуемРасчёт циркуляционного насоса для системы отопления

3 Технические характеристики</span></h2>

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м³ напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м³. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.

РекомендуемВиды насосов, устанавливаемых в систему отопления

4 Виды оборудования</span></h2>

Для нормальной циркуляции теплоносителя желательно выбирать «сухие» или «мокрые» насосы. В последнем случае ротор находится внутри теплового носителя, то есть производит перекачку жидкости, располагаясь непосредственно в ней. Во время циркуляции вода охлаждает электродвигатель. Для подключения электроэнергии требуется установка статора. Насосы «мокрого» типа имеют большое количество преимуществ:

1. Продолжительное время эксплуатации оборудования.
2. Этим приборам не требуется частое обслуживание.
3. Низкий уровень шума.
4. Имеют малые габариты.

Среди минусов можно отметить ограниченную область применения, не очень высокий КПД, нет возможности использовать насосы для питьевой воды и иных устройств, которые связаны с продуктами питания.

В конструкции «сухих» насосов ротор расположен снаружи теплового носителя. В этом оборудовании используется уплотнитель, предназначенный для отделения электродвигателя и непосредственно насоса. Приблизительный КПД устройства составляет 80%, поэтому такие аппараты используются в случаях, если нужно периодически перекачивать значительный объем воды. Эти устройства применяются чаще всего на промышленных предприятиях и в больших универмагах.

‘ >Установка дополнительного насоса.mp4

5 Подготовительные мероприятия</span></h2>

Перед тем как приступать к установке насоса, необходимо внимательно познакомиться с этапами работ. На начальном этапе нужно подготовиться к монтажу. Для чего потребуется приобрести фильтр грубой чистки и разъемные резьбы. Прежде чем устанавливать насос, необходимо подготовить обратный клапан, который нормализует работу системы отопления. Для монтажа также может потребоваться:

набор отверток;
комплект ключей;
запорная арматура;
труба, сечением равная диаметру основной магистрали;
плоскогубцы.

Необходимо предварительно определить место установки. Современное насосное оборудование может устанавливаться не только на трубопровод для подачи теплоносителя, но и на обратную трубу. Если было принято решение установки агрегата на часть трубопровода между прямой и обратной трубой, то необходимо убедиться в способности устройства выдерживать сильный напор горячей воды. Нужно также не забывать, что в домах, где в помещениях установлены «теплые полы», устройство для нагнетания устанавливается на участке подачи горячего теплоносителя. Так можно не допустить появления воздуха в трубопроводе.

Если в наличии находится расширительная емкость, то насос с байпасом устанавливают на участке обратной трубы, ближе к расширителю.

6 Гидравлический разделитель</span></h2>

Если появилась потребность в монтаже дополнительного насоса, то в эту систему отопления в непременном порядке необходимо включить еще одно устройство — гидроразделитель. В строительной терминологии гидравлический разделитель также еще называется гидрострелкой или анулоидом.

Это оборудование рекомендуется применять в системах отопления, где обогрев теплового носителя производится с помощью котлов продолжительного горения. Просто это отопительное оборудование может работать в нескольких режимах (поджог горючего, процедура горения и процесс затухания), при этом у каждой из фаз требуется соблюдать свой режим горения.

Использование гидравлической стрелки в отопительной системе даст возможность создать определенный баланс в обогреве системы и выработке тепла.

Непосредственно гидроразделитель изготовлен в форме трубки с четырьмя выводящими патрубками. К главным задачам этого устройства относится:

1. Улавливание частичек шлама (используется в качестве грязеуловителя).
2. Автоматический вывод скопившегося воздуха.

Анулоид является важным устройством в системе отопления, потому при наличии насоса его необходимо непременно установить.

На отопление в доме возложено большое количество функций, которые обязаны выполняться вне зависимости от расхода теплового носителя при вероятных перепадах давления в основной магистрали. Добиться нормальной работы отопительной системы очень сложно, так как вода поступает в контуры труб из одного теплового источника — котла, это в конечном результате приводит к разбалансировке отопления. Чтобы не допустить этих ситуаций и требуется гидрострелка, которая выполняет функцию развязки.

7 Инструкция по монтажу</span></h2>

Монтаж дополнительного насоса не зависит никаким образом от материала и вида отопительной системы. Так или иначе, выполнять установку нужно будет способом обвода. Если в здании находятся металлические трубы, то есть возможность докупить готовую конструкцию, которая позволяет обойти основной трубопровод. Перед установкой нужно полностью слить теплоноситель и произвести очистку трубы, для чего главную магистраль необходимо несколько раз промыть. Затем производится врезка куска трубы, которая выгнута в форме буквы «П».

По центру трубы необходимо закрепить насос. По обеим сторонам от оборудования устанавливаются шаровые краны. Зачем они требуются? Для начала нормализуется циркуляция жидкости, если закрыть один из кранов. А также в случае ремонта насоса не потребуется полностью сливать воду, можно просто закрыть оба вентиля.

Во время монтажа нужно обращать внимание на направление, по которому передвигается теплоноситель. Направление указано непосредственно на насосе специальной стрелочкой. По завершении установки систему наполняют жидкостью и проверяют работоспособность. При выявлении каких-то неисправностей избавиться от них необходимо именно на этом этапе работ.

Затем с помощью центрального винта из трубопровода необходимо выгнать застоявшийся воздух. Если все сделано верно, то из отверстия в трубопроводе потечет жидкость. Чтобы выполнить установку оборудования с ручным управлением, воздух из трубопровода необходимо вывести еще до начала монтажа. Для чего насос включается на 5 минут, затем клапаны устройства открываются. Эту процедуру необходимо выполнить несколько раз. Когда основная магистраль наполнится достаточным объемом воды, насос включится самостоятельно. Причем наличие воздуха в трубопроводе категорически запрещается.

8 Особенности подключения</span></h2>

Во время подключения насоса к электрической сети в системах отопления с естественной циркуляцией необходимо использовать автоматический предохранитель с флажком, который одновременно будет являться и выключателем, и предохранителем. Автоматический предохранитель нужно устанавливать на расстоянии не меньше полуметра от котельного оборудования и отопительных приборов.

Чтобы подключить насос к сети с принудительной циркуляцией, необходимо учесть, что один уже находится и начинает свою работу, если срабатывает тепловой датчик. Для синхронной работы двух устройств дополнительный также нужно подсоединить к тепловому датчику или к основному насосу с помощью параллельного подсоединения.

В системах отопления с электрическим котлом насос можно подсоединять к самому котлу, тогда циркуляционная система начнет работать лишь во время нагрева теплоносителя.

Монтаж насоса в отопительную систему — это вполне посильная задача для любого домашнего мастера. Внимательное изучение всех этапов установки даст возможность сделать систему отопления надежной и эффективной. С учетом всех особенностей во время выполнения этой работы можно забыть о проблеме неравномерного распределения теплоносителя и появлении воздушных пробок в системе.

‘ >Насос отопления. Устанавливаем правильно’ >Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпасаФото

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Содержание

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
Для равномерного перемещения теплоносителя в трубопроводах.

Важно! При неправильных расчётах отопительной системы установка дополнительного оборудования приведёт к снижению эффективности функционирования отопления.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

Автоматический отвод накопившегося воздуха;
Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.

Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

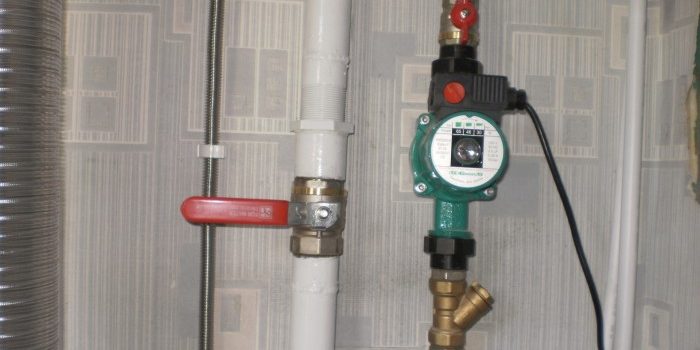

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

<index>

Владельцы частных домов нередко сталкиваются с некоторыми проблемами, касающимися обогрева их жилищ. Установка дополнительного насоса в систему отопления поможет решить вопросы с неравномерным распределением тепла в трубопроводе.

Это устройство монтируют на отопительных конструкциях, которые функционируют на самых различных видах топлива (уголь, мазут, солярка, газ, электричество, дрова).

Преимущества

Использование насоса подобного типа имеет массу преимуществ:

увеличение КПД системы;
быстрое прогревание воздуха в комнатах и увеличение отапливаемой площади;
выравнивание температурных показателей в трубопроводе;
исключение завоздушенности труб;
уменьшенный расход топлива;
возможность установки полотенцесушителей, термостатов;
применение труб малого диаметра;
демократичная стоимость оборудования.

Циркуляционный насос – это возможность быстро повысить качество обогрева дома без демонтажа всей системы и больших финансовых трат.

Параметры

Установка этого оборудования требует учета его параметров, диаметра труб, силы напора и температуры воды, плотности теплоносителя.

Циркуляционное оборудование не предназначено для подъема воды, поэтому, приобретая его, нужно обращать внимание именно на параметр Q. Если котел не оборудован насосом, то расход жидкости необходимо рассчитать. В современные отопительные приборы уже встроен подобный агрегат.

Дополнительное насосное оборудование ставится в том случае, если котел старой модификации, конструкция обогрева была увеличена из-за расширения площади дома.

Покупать агрегат большой мощности не имеет никакого смысла: применять его в полную силу все равно не будут. К тому же такой аппарат слишком шумный. Длина трубопровода определяет мощность нагнетающего оборудования: на каждые 10 м трубопровода от него необходимо 0,6 м напора. Кольцо длиной 100 м будет работать качественно и продуктивно при напоре насоса 6 м.

При покупке насосного оборудования нужно помнить, что его мощность должна быть на 10% больше той величины, которую рассчитали.

Виды насосов

Чтобы энергоноситель циркулировал продуктивно, используются сухие и мокрые насосы.

Сухие

В оборудовании первого вида контакт ротора с теплоносителем не предусмотрен. Уплотнитель, используемый в таком приборе, герметично отделяет сам насос от мотора. КПД этого оборудования – 80%, поэтому его целесообразно применять при постоянной перекачке большого количества жидкости.

Область применения сухих помп – торговые центры, фабрики, заводы. В частных домах такие конструкции не используются вследствие высокого уровня шумообразования.

Мокрые

Ротор мокрых насосов находится в теплоносителе, перекачкой которого они занимаются. Вода охлаждает движок. Входящий в конструкцию статор служит для подхода электричества. У насосов с «мокрым» ротором масса плюсов: долгий срок эксплуатации, редкое техническое обслуживание, малое шумообразование, небольшие размеры, простота замены блоков.

Минусы — невысокий КПД (порядка 30-50%), ограниченная сфера применения (частные дома и городские квартиры), невозможность использования помп для питьевой воды и для всего, что имеет отношение к продуктам питания.

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

В домах, оборудованных системой «теплый пол», нагнетающий прибор устанавливают в месте поставки горячей воды: это исключит завоздушенность трубопровода.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

При монтаже нужно обращать внимание на направление движения воды (отмечено стрелкой на корпусе насосного агрегата).

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Особенности подключения

При подключении к электросети в системах с естественной циркуляцией применяют предохранитель-автомат (с флажком), с его помощью можно произвести отключение. Установить его нужно на расстоянии не менее 0,5 м от котла.

Насосный прибор в конструкциях с принудительной циркуляцией начинает функционировать при включении теплового реле. Чтобы дополнительный и встроенный агрегаты работали одновременно, нужно первый также подключить к реле или же ко второму параллельным способом.

В электрокотлах циркуляционное оборудование подключают сразу к котлу, что дает ему возможность срабатывать только в тот момент, когда происходит подогрев воды.

Очистительный фильтр устанавливают обычно перед насосом.

Специальный клапан (автоматический или ручной), установленный в верху байпаса, даст возможность удалить скопившийся в системе отопления воздух.

Монтаж оборудования «мокрого» типа производят горизонтально. Его клеммы должны располагаться вверху.

Монтаж насосного агрегата в систему отопления требует учета всех нюансов. Только тогда домовладельцы забудут о проблемах с распределением тепла и образованием воздушных пробок в трубопроводе.

</index>

Установка дополнительного оборудования

Доработка существующей системы отопления будет необходима в следующих случаях:

Перемещение теплоносителя осуществляется естественным путем.
Расширение отапливаемой площади.
Имеющийся насос в котле не обеспечивает равномерное распределение теплоносителя.

В любой из этих ситуаций установка дополнительного устройства способна обеспечить качественный прогрев каждого помещения в доме.

Возьмите на заметку: неправильные расчеты будущей системы отопления могут привести к ее неэффективному функционированию.

Одним из способов устранения этого недостатка является установка дополнительного насоса циркуляции. Данное решение будет намного выгоднее, чем полная замена основного оборудования с подходящими характеристиками.

Насос циркуляционный для систем отопления марки Wilo: https://6sotok-dom.com/dom/otoplenie/nasos-tsirkulyatsionnyj-wilo.html

Правильное положение – залог надежной работы

Чаще всего в частных домах устанавливают насосы с мокрым ротором.

Особенностью конструкции оборудования является отсутствие специальных смазочных материалов.

Теплоноситель отопительной системы выступает охладителем и смазывает вращающиеся элементы.

С учетом данной особенности существуют следующие правила, которые в обязательном порядке должны соблюдаться:

вал насоса строго в горизонтальном положении относительно пола;
направление движения теплоносителя должно совпадать со специальной отметкой на оборудовании;
установка на участке системы с минимальной температурой теплоносителя.

Возможно, Вам понравится статья о том, как выбрать циркуляционный насос.

Также Вам может пригодиться статья о том, как сделать тепловой насос своими руками из холодильника и кондиционера.

Выполнение перечисленных рекомендаций позволит обеспечить необходимые условия функционирования насоса. Перегрев и включение системы защиты будет исключено.

Особенности электромонтажа

Правильная схема установки насоса

Подключение дополнительного оборудования для системы отопления выполняется через централизованную электрощитовую, в которой имеется возможность управления.

В новых моделях циркуляционных насосов имеется встроенная защита и устойчивость к токам блокировки, поэтому можно выполнить обычное подключение с заземлением.

Также должно исключаться прямое попадание жидкости на клеммную коробку. Соответственно при установке размещение должно быть сбоку или сверху.

Тепловой насос воздух-вода для отопления дома: https://6sotok-dom.com/dom/otoplenie/teplovoj-nasos-vozduh-voda.html

Особенности трубопроводной обвязки

Помимо правильной установки самого циркуляционного насоса, необходимо корректное размещение ряда других элементов и соблюдение технологических требований. А именно:

по ходу движения теплоносителя, но перед насосом устанавливается сетчатый фильтр;
запорная арматура устанавливается по обе стороны;
для моделей значительной мощности необходимо установить антивибрационные вставки (для маломощных насосов – необязательно);
при наличии двух и более циркуляционных насосов каждый напорный патрубок оснащается обратным клапаном, а также необходима обязательная установка аналогичного резервного устройства;
отсутствие нагрузок сжатия и давления, а также кручения со сторон концов трубопроводов.

Способ монтажа

Установить оборудование для эффективной циркуляции теплоносителя в системе можно двумя способами:

отдельным агрегатом;
непосредственной врезке в систему отопления.

Чаще всего отдают предпочтение второму варианту. В его реализации имеется два подхода. Первый заключается в простой врезке циркуляционного насоса в трубу подачи.

Второй предполагает использование П-образного элемента, который крепится в двух местах к основной трубе. Посредине этой конструкции устанавливается циркуляционный насос. Данная реализация установки характеризуется наличием обвода.

Полезно знать: в системах с естественной циркуляцией предусмотрена возможность отключения насоса из контура.

В случае частых перебоев с подачей электроэнергии с централизованной системы, данная конструкция позволит обеспечить работоспособность системы. Хотя и с меньшей эффективностью.

Подключение

Схема подключения насосов (нажмите для увеличения)

Процесс подключения дополнительного циркуляционного насоса заключается в нескольких этапах:

Определение места монтажа. Исходя из требований, его необходимо устанавливать как можно ближе к отопительному котлу. Температурный режим будет оптимальным, что обеспечит длительный срок службы.
Отключение котла и перекрытие подачи теплоносителя при помощи имеющейся запорной арматуры. В случае отсутствия элементов управления – слить воду из системы.
Проектирование и реализация обвода. С его помощью система будет функционировать при выходе из строя насоса или же временного отключения электроэнергии.
Монтаж обратного клапана и фильтра.
Установка отсекающей арматуры. Позволяет проводить обслуживание, ремонт или замену циркуляционного насоса перекрыв всего лишь запорные элементы.
Спуск воздуха через специальный клапан и запуск.

Преимущества и особенности монтажа теплового насоса вода-вода: https://6sotok-dom.com/dom/otoplenie/teplovoj-nasos-voda-voda.html

В случае простоя циркуляционного насоса необходимо спустить воздух перед запуском, так как он со временем накапливается.

Возможно, Вам будет интересна статья о различных производителях тепловых насосов.

Об особенностях теплового насоса «грунт-вода» Вы можете почитать здесь.

Установка дополнительного циркуляционного насоса в отопительную систему с жидкостным теплоносителем позволит получить следующие преимущества:

повысить КПД;
обеспечить равномерное распределение тепла;
снизить расход топлива;
использовать трубы меньшего диаметра;
значительно ускорить процесс прогрева, даже в самой отдаленной комнате.

Конструкция насоса отличается надежностью и длительным ресурсом при правильном монтаже и подключении. Выбор подходящей модели по мощности и другим характеристикам лучше доверить специалистам.

Как устанавливать дополнительный насос в систему отопления, смотрите в следующем видео:

<index>

Вопрос, для чего необходим циркуляционный насос в системе отопления частного дома, сегодня встречается не так часто. Потребители давно поняли, что этот небольшой прибор решает многие проблемы, связанные с эффективной работой отопительной системы в целом.

Во-первых, с его помощью увеличивается коэффициент полезного действия. Во-вторых, есть возможность сэкономить на материалах и элементах отопления. Обо всем этом ниже.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор прибора

Ответственный момент – это правильно рассчитать мощность устанавливаемого насоса. Здесь учитывается два показателя:

объем перегоняемой массы воды, м³/ч;
напор, измеряемый в метрах.

Сделать правильный расчет, если вы в этом деле неспециалист, очень сложно. Здесь приходится учитывать сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых изготовлены трубы и другие приборы отопления. Поэтому этот этап лучше всего переложить на плечи профессионала.

Если все-таки вы решили взять ответственность на себя, тогда лучше всего приобрести насос, в котором можно переключать скорости перемещения теплоносителя.

Идеальный вариант – с автоматической регулировкой. Стоит такой прибор в разы дороже обычного образца, зато вы спокойны, что можете сами настроить его под необходимые параметры отопительной системы дома.

Пример расчета

Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.

То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.

Расчет напора

От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:

2,5 м – высота подвала;
3 м – высота первого этажа;
два перекрытия – 0,5 м;
расстояние от пола до верхнего края радиатора – 0,6 м.

Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.

Расчет мощности

Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.

Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.

Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.

Монтаж

Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

Популярные производители

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Соединение фланцевое, имеет три скоростных режима.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.

Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

Grundfos

Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).

При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:

Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;
Хозяин 8.32.180 – напор 8 м, мощность 9,6 м³/ч;
Циркуль 25/40 (напор 4 м, объем 2,5 м³/ч) – самый маленький образец;
Циркуль 32/80 (напор 8 м, объем 3,2 м³/ч) – самый большой.

</index>

Нужен ли, и в каких случаях

Гидравлический разделитель

Где ставить

Схема установки

С тёплым полом

Преимущества

Параметры
