Водопровод и канализацию не всегда удается проложить ниже глубины промерзания почвы. Утепление термоизоляционными материалами может оказаться неэффективным, особенно в суровых климатических условиях, в местах ввода и выхода коммуникаций. Надежная альтернатива – установка греющего кабеля для водопровода и канализационных труб.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов – резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей – мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

1. Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
2. Предельная рабочая температура – характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
3. Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Резистивный – плюсы и минусы

Резистивный греющий кабель.

Для резистивного кабеля характерны простота конструкции и невысокая цена.

Выпускают 3 вида изделий:

• одножильные;
• двухжильные;
• зональные.

Производятся с заранее заданными характеристиками – длина и мощность. Особенность – в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие – плавится изоляция, система ломается.

Монтаж требует предельной аккуратности – если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода – мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество – в сравнительно низкой цене по сравнению с саморегулирующимся проводом.

Одножильный

Самая простая конструкция из немногих элементов включает:

• нагревательную металлическую жилу;
• внутреннюю изоляцию;
• медную экранирующую оплетку;
• внешний изолятор.

Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.

Двухжильный

Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:

• 2 нагревательные жилы находятся каждая в своей изоляции;
• третья дренажная расположена рядом с ними (голая);
• все жилы охватывает фольгированный экран;
• для внешней защиты служит термостойкая изоляция.

Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.

Зональный

Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.

Такая система имеет преимущества по сравнению с предыдущими. У нее стабильная мощность, независящая от внешней температуры. Но главное превосходство – возможность резать кабель в зависимости от требуемой длины в месте расположения зонного контакта. Часть провода – концевой участок до первого контакта – можно использовать для подключения к источнику питания.

Саморегулирующийся – плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

Это заложено в самой конструкции, которая состоит из таких элементов:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутренней изоляции;
• медная оплетка;
• внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

1. Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
2. Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
3. Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
4. Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости – самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация – до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Техника подключения кабеля для обогрева труб

Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.

Подготовка кабеля к подключению.

В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.

Установка концевой муфты выполняется в такой последовательности:

• срезают 2 см внешней изоляции;
• снимают оплетку;
• надевают муфту и прогревают феном;
• зажимают пассатижами.

Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.

Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:

1. Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
2. Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников – общую длинную.
3. Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
4. Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.

В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода. После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности – получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

1. Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой – это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
2. Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
3. Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
4. Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
5. По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

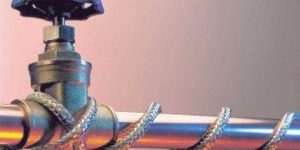

Второй способ установки греющего кабеля для водопровода – спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

• пластиковую трубу обматывают по всей длине металлизированным скотчем;
• спиралью наматывают электрокабель;
• закрепляют клейкой лентой на всем протяжении;
• хомутами фиксируют термодатчик и его провода;
• устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками – 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика – его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Монтаж саморегулирующегося кабеля

Изделия продаются метрами, когда от бухты отрезают необходимый кусок, или комплектом нужной длины. Во втором случае электрокабель имеет все для монтажа , в т. ч. муфты для установки внутри трубопровода. Полипропиленовые трубы укрывают фольгой, чтобы добиться равномерного распределения тепла.

Монтаж внутрь трубы.

Используется линейный и спиральный способы укладки, причем для внутреннего монтажа подходит только первый. Термодатчик не используется, но можно применить малогабаритный терморегулятор, который устанавливают на питающем холодном проводе. Кабель снаружи при линейной укладке располагают под трубой снизу, немного сместив в сторону. Тогда патрубок защитит его при подвижке грунта. Укладка любым способом снаружи не отличается от технологии, применяемой с резистентным нагревателем.

Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла наружу.

Прокладка обогревающего кабеля внутри трубопровода – эффективный и экономичный способ, предотвращающий промерзание. С учетом того, что он занимает некоторое место, используют в трубах водоснабжения сечением от 1.

На магистрали, которая заранее готовится под монтаж греющего провода внутри, устанавливают тройники для ввода электрокабеля. Для герметизации используются фитинги с сальниками.

Детально об особенностях монтажа греющего кабеля внутри трубы показано в видеоматериале.

</index>

Вы хотите решить проблему замерзания частных коммуникационных сетей с помощью кабеля, обеспечив комфортное проживание за городом в холодное время года? Но услуги профессионалов обойдутся дорого, а приглашать дешевых мастеров совсем не хочется. Не плохо бы сэкономить, сделав все собственноручно, не правда ли?

Не знаете, как правильно выполнить подключение греющего кабеля своими силами и возможно ли это в принципе? Мы поможем вам разобраться – в статье рассмотрен порядок подключения и подобраны пошаговые фото этого процесса.

В помощь начинающим монтажникам приведены видеорекомендации по подключению, ознакомившись с которыми, вы сможете самостоятельно справиться с поставленной задачей, не привлекая специалистов.

Плюсы и минусы кабельного обогрева

Системы кабельного обогрева стали настоящим спасением для владельцев частных домов и коттеджей. Если раньше подобное решение было доступно лишь для крупных промышленных объектов, то в последние годы рынок пополнили самые разные предложения, да и круг производителей существенно расширился.

Более того, вариантов использования греющих систем довольно много. Самые популярные среди которых – трубы водопровода, канализации, водосточные системы, крыши домов, ступеньки, небольшие площадки различного назначения и прочее.

Галерея изображенийВодопровод – пожалуй самый популярный объект для обогрева кабелем среди простых потребителей. Способов использования греющей системы всего два – снаружи или изнутри трубы. С монтажом под силу справиться самостоятельно, тщательно изучив инструкции, поставляемые в комплекте с кабелемКрыша дома – тоже довольно популярный объект, особенно среди владельцев частных коттеджей и домов постоянного проживания. Чтобы владельца не накрыла лавина снега, упавшая внезапно с крыши, или громадные сосульки не свалились бы на голову в самый неожиданный момент, домовладельцы оборудуют крышу греющим кабелемМороз преподносит самые неожиданные сюрпризы и не всегда они приятные – так, заледеневшая водосточная система в числе последних. Чтобы такая проблема не нарисовалась, заранее монтируют кабельную греющую системуНебольшие участки рядом с домом часто оснащают кабельным обогревом. Среди последних ступеньки, тропинка к дому, площадка перед гаражом или беседкой и прочие места, часто используемые домочадцами и регулярно покрывающиеся льдомНаружный обогрев водопроводной трубыКабельный обогрев крышиОбогрев водосточной системыОбогрев площадки у гаража

Подобный тип обогрева препятствует образованию льда, который может стать причиной поломки водопроводной сети и обернуться крупными тратами.

Кроме того, греющий кабель обладает еще и такими плюсами:

• доступная стоимость;
• широкий ассортимент от различных производителей, включая наборы для монтажа во взрывоопасных зонах;
• высокая эффективность систем;
• низкое энергопотребление;
• простота эксплуатации;
• наличие готовых комплектов с инструкцией для самостоятельного подключения;
• длительный срок службы.

Что же касается недостатков, то самый большой у греющего кабеля – его энергозависимость. Ведь для работы системы обогрева ей требуется постоянное электропитание.

Также пользователи отмечают, что без навыков самостоятельный монтаж может вызвать некоторые сложности. Да и вопрос стоимости не совсем однозначный – продукция именитых производителей совсем недешевая.

Правда специалисты советуют не экономить на качественном кабеле, ведь он монтируется не на один десяток лет. К примеру, срок службы кабельных систем Raychem составляет 50 лет.

На фото изображен готовый комплект для монтажа внутрь трубопровода. Все минусы такого кабеля, кроме энергозависимости, совсем незначительные, особенно, в сравнении с пользой, которую приносит использование греющих кабельных систем

Инструктаж по подключению обогрева

Предлагаем далее подробно разобраться, как собственноручно подключить греющий кабель, чтобы он был работоспособным и не доставлял в будущем проблем. Инструктаж проводим на примере подключения греющей системы, расположенной снаружи трубы.

Этап #1 – подготовительные работы

Первым делом предстоит внимательно осмотреть участок трубопровода, нуждающийся в утеплении. Все обнаруженные проблемы, такие как ржавчина, повреждение целостности внешней поверхности трубы или прочее, необходимо сразу же устранить.

Затем нужно подготовить материалы, которые пригодятся в процессе установки греющей кабельной системы.

Галерея изображенийДля устройства кабельной греющей системы удобнее и проще использовать саморегулирующийся тип проводника. Такой материал продается в бухте, когда можно отрезать нужную длину. Также производители предлагают уже готовый комплект определенной длиныДля крепления кабеля удобно использовать ленту-самоклейку стеклотканевую или металлическую. Также можно использовать пластиковые хомуты, но их технические характеристики должны превышать максимальную температуру, которую способен выдерживать кабельНе лишним будет сразу купить и набор для концевой заделки, комплект для прохода сквозь теплоизоляцию, комплект для сращивания/разветвления кабеля, набор/комплект для подвода питания. Многие производители вместе с кабельной продукцией предлагают сопутствующие компоненты для монтажа греющей системыОбязательно при монтаже кабеля нужно сразу же установить теплоизоляционную скорлупу или другой тип утеплителя, надев на него сверху защитный кожух из плотного и крепкого материала. Утеплитель тоже фиксируется хомутами или скотчемКабель саморегулирующийсяЛента клеевая металлическаяНабор для концевой заделкиТеплоизоляционный материал для трубы

Подготовив материалы, нужно сразу же выполнить концевую заделку заранее выбранного греющего кабеля. Для этого берут свободный конец проводника, к которому ничего не будет подсоединяться, обрезают «ступенькой», предварительно удалив защитный слой.

Затем полученная «ступенька» прочно и надежно изолируется. Для чего используются комплект термоусаживающихся трубок. Более простой вариант – приобрести готовую систему, в которой все подготовительные работы с кабелем уже были проведены специалистом.

Такой вариант обойдется дороже на несколько сотен рублей, но существенно облегчит участь доморощенного электромонтажника, не имеющего опыта выполнения подобных работ.

Этап #2 – крепление кабельной системы

Следующий этап – размещение кабеля на трубе и его закрепление в нужном положении. Рассмотрим детально, как правильно выполнить монтаж саморегулирующегося греющего кабеля своими руками. Для этого сначала нужно прочесть инструкцию, поставляемую производителем в комплекте.

Затем предстоит выбрать оптимальный способ крепления:

• прямолинейно, располагая проводник параллельно трубе;
• прямолинейно, располагая 2, 3 или 4 жилы проводника параллельно трубе и друг другу;
• навивкой, оборачивая кабель вокруг трубы с определенным шагом.

Есть еще вариант расположить кабель, имитируя волну. Но здесь следует просчитать нужный метраж и целесообразность такого крепления. Часто при большом диаметре трубы проще протянуть 2 параллельных кабеля.

При использовании способа крепления навивкой следует учитывать, что расход будет больше. Да и шаг определенный между витками нужно выдерживать.

Рекомендуемая длина шага с учетом диаметра трубы и коэффициента навивки приведена для каждого конкретного случая. Пользуясь табличными данными, несложно подобрать правильный шаг для своей трубы

Разобравшись со способом крепления, предстоит аккуратно расположить кабель в нужном положении. Выбирать рекомендуется нижнюю часть горизонтально протяженной трубы.

Крепить металлической лентой-скотчем желательно по всей длине, если используется параллельный тип укладки кабеля. А вот при размещении навивкой скотч проклеивают перпендикулярно трубе, обмотав ее по диаметру. При таком креплении также соблюдают шаг в 30 см

Этап #3 – крепление защитного кожуха

Выполнив крепление проводника, предстоит сразу же сделать дополнительное утепление, используя для этого теплоизолирующий материал для труб. Ассортимент, представленный на рынке, весьма богат, поэтому можно выбрать оптимальный вариант.

Желательно ориентироваться на рекомендации производителя – в инструкции чаще всего прописано рекомендуемую толщину и тип теплоизолятора. Более того, такие производители, как Raychem указывают на конкретный материал, без монтажа которого покупатель может лишиться гарантии.

Поверх утеплителя следует надеть защитный кожух, который также крепится хомутами. Такое многослойное теплоизоляционное «одеяние» позволит обеспечить максимальную защиту от промерзания

Еще один нюанс – установка специальных уплотнителей в местах прохода кабельной греющей системы сквозь теплоизоляцию. Такие комплекты можно приобрести вместе с кабелем и другими компонентами системы.

Этап #4 – подключение к питающей сети

На этом этапе рассмотрим, как правильно подключить питание к саморегулирующемуся греющему кабелю. Если используете продукцию известного бренда, то все необходимые элементы вам подберет продавец в сертифицированной точке продажи вместе с кабелем.

Предлагаем детально ознакомиться с процессом подключения:

• свободный конец греющего кабеля освобождается от изоляции, защитный экран скручивается в один пучок, а жилы проводника зачищаются;
• конец питающего (силового) провода разделывается, а концы зачищаются;
• подготовленные жилы кабеля и питающего провода соединяются между собой, для чего удобно использовать гильзу + обжимные клещи, а поверх надеть термоусадку.

Такой вариант подсоединения несложен, потребуется лишь небольшой опыт электромонтажных работ.

Еще для соединения можно использовать специальное приспособление – соединительную коробку. Принцип подключения аналогичный, такое соединение также герметизируется, чтобы исключить попадание влаги

В дальнейшем соединительные узлы/коробки обязательно крепятся скотчем, чтобы исключить случайное повреждение.

Этап #5 – проверка и запуск в работу

Когда монтажные работы завершены, осталось проверить качество их выполнения, протестировать работоспособность системы.

Но перед запуском ее в работу следует обратить внимание на следующие моменты:

• изоляция греющего кабеля должна быть целостной, не лишним будет проверить ее сопротивление между оплеткой и проводниками;
• защитный кожух должен быть без повреждений по всей длине системы кабельного обогрева;
• все узлы подключения, сращивания, соединения должны быть герметичны;
• желательно, чтобы автоматы и предохранители были установлены.

Чтобы избежать случайного повреждения кабеля, нужно сразу же после его крепления приступить к монтажу теплоизоляционного и защитного кожуха. Желательно выделить отдельную линию для кабельной системы, оснастив ее собственным щитком с установленным в него УЗО и автоматическим выключателем.

Для защиты следует оснастить систему УЗО, выбрав прибор на 30 мА. Из дополнительных устройств может понадобиться термостат – в случае, когда требуется соблюдение точных температурных показателей

Нюансы подключения кабеля внутри трубы

При обогреве водопроводных сетей часто выбирают внутренний монтаж. Для этих целей используют проводник, заключенный дополнительно в пищевую оболочку, не выделяющую токсины и вполне безопасную для человека.

Греющая система вводится внутрь трубы, чаще всего водопроводной. В месте ее ввода устанавливается тройник, для чего временно прекращается подача воды

Далее рассмотрим, как правильно соединить и подключить греющий кабель, предназначенный для обогрева трубопровода изнутри. Сам процесс на многих этапах практически идентичен рассмотренному выше.

Работы включают следующие шаги:

1. Выполнение изоляции свободного конца.
2. Крепление проводника и герметизация места ввода.
3. Монтаж внешней теплоизоляции и защитного кожуха.
4. Подключение к электросети.
5. Установка дополнительных устройств – термостатов (при необходимости) и автоматов.

Второй шаг отличается – поэтому рассмотрим его детальнее. Предстоит поместить подготовленный кабель внутрь трубы, используя комплект для ввода.

А вот шаг №4 желательно выполнить до того, как проводник будет помещен на свое постоянное место расположения. Для чего предстоит осуществить соединение питающего провода с греющим.

Для ввода кабеля потребуется проходной комплект, с которым идет подробная инструкция по его использованию. Надевать сальник несложно, главное это сделать перед концевой заделкой и прочно затянуть крепление, чтобы обеспечить герметичность

С правилами и особенностями прокладки греющего кабеля внутри трубы ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

Если вы совсем не электромонтажник, то проще купить готовый комплект для внутреннего/внешнего обогрева. С такой системой останется внимательно прочесть инструкцию и в точности следовать написанному

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

Выводы и полезное видео по теме

Пошаговый процесс разделки кабеля, заделки свободного конца и присоединение питающего провода в следующем ролике:

Подключение греющей системы к силовому проводу и дополнительное наружное утепление трубы:

Особенности монтажа греющей системы внутрь трубы в следующем видео:

Правильно подключенный кабель обеспечит комфортное использование коммуникаций в загородном доме или на даче даже в морозные зимние дни.

При наличии инструкции, небольшого опыта проведения электромонтажных работ и комплектующих подключить греющую кабельную систему можно собственноручно. Особенно, если купить готовый комплект, в котором выполнена герметичная концевая заделка и подключен силовой провод с вилкой.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Делитесь полезными сведениями, которые могут пригодиться посетителям сайта. Расскажите о собственном опыте в подключении греющего кабеля.

Есть ряд тонкостей, как подключить греющий кабель, которые нужно учесть, чтобы нагревательный элемент функционировал на протяжении длительного времени. Монтаж такой системы можно провести самостоятельно по инструкции. Давайте рассмотрим основные схемы подключения подогревающих проводов.

Содержание статьи

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Инструкция по монтажу греющего кабеля в полно экранном режиме

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

После подготовки трубы можно приступить к монтажу саморегулирующегося нагревательного кабеля. При изучении инструкции производителя внимание требуется уделить указанной схеме подключения греющего кабеля к сети.

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Более сложно выполнить параллельное подключение кабеля в 2,3 или 4 жилы.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

После того как монтаж будет произведен и протестирована целостность всех элементов, нужно подключить саморегулирующий греющий кабель к сети для проверки.

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Нюансы подключения кабеля внутри трубы

Монтаж греющего кабеля внутри трубы можно посмотреть в видеоролике:

Сначала выполняется качественная изоляция свободного конца нагревателя. После этого он крепится, и герметизируется место введения, используя специальный комплект. После этого на трубу фиксируется теплоизоляция и защитный кожух, а затем производится подключение к сети.

Плюсы и минусы кабельного обогрева

Такие системы имеют ряд преимуществ и недостатков. К плюсам использования таких систем относится:

• доступность;
• широкий выбор обогревателей;
• простота эксплуатации;
• низкий уровень энергопотребления.

Недостатком такого метода обогрева является энергозависимость.

Отключение электроэнергии может стать причиной перемерзания труб, поэтому крайне важно провести тщательную теплоизоляцию. Кроме того, саморегулирующийся нагревательный кабель отличаются высокой стоимостью. В сочетании с дорогостоящими материалами, предназначенными для подключения, цена такой системы подогрева может быть высокой.

Смотрите видео с пошаговой инструкцией по разделке кабеля и соединением со свободным концом:

На трубу, на которой был установлен нагреватель, следует наклеить стикеры, указывающие на наличие обогрева. При повреждении отдельного участка нагревателя необходимо отключить систему и провести его замену. Планируя формирование подогрева, лучше приобретать только качественный элемент.

Видеоматериал по подключению греющей системы к силовому проводу:

Некачественное обогревательное изделие может быстро сломаться. Его замена в зимний период может стать причиной формирования ледяной пробки и дополнительных затрат на отогрев системы.

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что  нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:Подключение экранированного саморегулирующегося  нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья:  >>Греющий кабель внутри трубы подключение:

—

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Цены на саморегулирующийся кабель для водопровода.Цены на нагревательный кабель для канализации.Цены на греющий кабель внутрь трубы.Греющий кабель для кровли и водостоков.

В регионах с суровым климатом греющий провод поможет решить проблему перемерзания инженерных сетей. Установить проводник можно как на стадии строительства дома, так и в уже эксплуатируемых зданиях. Монтаж эффективной системы обогрева подразумевает правильный выбор греющего кабеля. Для этого нужно знать о его видах, характеристиках и способах подключения.

Что это такое, применение

Греющий кабель — это гибкий проводник, представляющий собой одножильный, двухжильный или трехжильный провод. Основная функция кабельной продукции этого типа заключается в преобразовании электрической энергии в тепло, что становится возможным благодаря удельному сопротивлению металла.

</p>

Кабельный обогрев используется не только для обеспечения бесперебойного функционирования трубопроводов. С его помощью можно решать и другие задачи.

1. Монтировать систему «тёплый пол».
2. Укладывать по периметру кровли, тем самым предотвращая образования сосулек.
3. Обогревать грунт в дачных теплицах и парниках.
4. Осуществлять подогрев лестниц, пандусов, уличных площадок и дорожек.
5. Конструировать системы антиобледенения на морских судах, в авиации и на железнодорожном транспорте.

Главное достоинство греющего провода в его гибкости. Провод можно уложить на любых криволинейных поверхностях. Привлекает в этой системе обогрева и простота её монтажа. Кабель, предназначенный для обогрева, состоит из нескольких элементов:

• центрального металлического провода;
• полимерной оболочки, которая может быть защищена экраном из фольги или медной оплётки (необходимы для предотвращения короткого замыкания и нейтрализации воздействия электромагнитного поля);
• внешней прочной оболочки из полихлорвинила или нержавеющей стали.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

• резистивный;


• саморегулирующийся.


Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Таблица: виды греющего кабеля с характеристиками

Характеристика	Максимальная рабочая температура (С°)	Для каких целей предназначен	Марки и бренды
Низкотемпературный	65	Устройство систем антиобледенения кровли. Систем обогрева инженерных сетей (водопровода и канализации). Системы «тёплый пол». Обогрева площадок перед домом и гаражом, лестниц, пандусов. заездов.
Среднетемпературный	120	Устройство системы обогрева трубопроводов и резервуаров, которые не подвергаются пропарке.
Высокотемпературный	12–240	Устройство системы обогрева трубопроводов и резервуаров, которые подвергаются пропарке.

Резистивный и саморегулирующийся кабели отличаются принципом действия и способами подключения. Каждый из этих проводников имеет свои достоинства и недостатки.

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

Одножильный

</p>

Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

</p>

Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

</p>

Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

• гарантирует стабильность мощности, независимо от температуры окружающей среды;
• позволяет проектировать системы любой длины без потери силы нагрева.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

1. Двух медных жил, покрытых сплавом олова или меди.
2. Термопластичной матрицы, в которую впрессованы жилы.
3. Первого и второго слоя внутренней изоляции.
4. Медной оплётки.
5. Внешней изоляции.

</p>

Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
2. В это время в матрице образуются множественные слаботочные электрические цепи.
3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
4. При достижении заданной температуры проводник обретает состояние термического равновесия.
5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

• простой монтаж;
• отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
• нет необходимости в терморегуляторе.

Техника подключения кабеля для обогрева труб

Независимо от вида греющего кабеля, при его подключении нередко возникает необходимость в соединении секций между собой и установке муфт на концевые точки. Для выполнения этих работ потребуются следующие инструменты:

• отвёртка;
• канцелярский нож;
• пассатижи;
• бокорезы;
• промышленный фен.

Этапы выполнения работ по подготовке и изоляции концевой муфты:

1. Отступив 20 мм от конца кабеля, ножом срезают внешнюю оболочку.
2. С помощью отвёртки и пассатижей снимают металлическую оплётку.
3. Если кабель саморегулирующийся, бокорезами отрезают 10 мм одной из токопроводящих жил вместе с находящейся на ней матрицей. В результате должно получиться два разных по длине провода.
4. Вставляют кабель в термоусадочную муфту и начинают нагревать её промышленным феном. Оптимальная температура — 350°С.
5. Зажимают торец горячей термоусадочной муфты пассатижами.

Этапы выполнения работ по соединению двух отрезков кабеля:

1. Отступив от конца провода 20 мм, срезают внешнюю оболочку.
2. Отвёрткой расслаивают металлическую оплётку и скручивают все тонкие проводки в жгут. Загибают его в сторону противоположного конца кабеля и прижимают к внешней оболочке.
3. Снимают промежуточную изоляцию.
4. Зачищают жилы и раздвигают их в противоположные стороны.
5. Если провод саморегулирующийся, матрицу срезают в виде треугольника.
6. Аналогичным образом подготавливают конец другого отрезка провода.
7. На один из кабелей надевают термоусадочную трубку крупного сечения.
8. Вставляют жилы двух кабелей в узкие термоусадочные трубки (для каждой жилы — своя трубка) и приступают к нагреву.
9. Закрывают место изоляции крупной термоусадочной трубкой и нагревают её феном.

Видео: как подключить греющий кабель

Как установить и подключить резистивный провод своими руками

В комплект поставки резистивных кабелей входят температурные датчики, управляющая автоматика, термоусадочные трубки. Установка одножильного проводника осуществляется подключением обоих его концов к терморегулятору. Двухжильный подключают только одним концом, второй изолируют с помощью концевой заглушки.

Термодатчик устанавливают на внешней стороне трубы так, чтобы он находился на одинаковом расстоянии от начала и конца магистрали. Кабель можно проложить внутри или поверх труб. В первом случае потребуется менее мощный проводник. Варианты укладки провода:

• прямой линией;
• волнообразно;
• по спирали.

Рекомендуемая мощность греющего резистивного кабеля для труб разного сечения:

• 15–25 мм — 10 Вт;
• 25–40 мм — 16 Вт;
• 40–60 мм — 24 Вт;
• 60–80 мм — 30 Вт.

Трубопровод с обогревом посредством резистивного кабеля не нуждается в утеплении, так как проводники этого вида способны поддерживать стабильность температуры за счёт контроля со стороны датчиков.

Монтаж саморегулирующегося кабеля

Саморегулирующийся кабель может продаваться метражом или готовыми к установке комплектами. В первом случае при монтаже потребуется установка муфт. При устройстве обогрева полипропиленовых и металлопластиковых труб рекомендуется предварительно укрыть их фольгой на всем протяжении трубопровода. Это обеспечит равномерное распределение тепла.

При установке кабеля снаружи магистрали рекомендуется укладывать его спиралью с шагом 4–5 см. Прокладка внутри труб возможна только линейным способом: провод протягивают от одного конца магистрали до другого.

Независимо от способа монтажа греющего кабеля, инженерную сеть теплоизолируют любым удобным способом: с помощью пенопластовых скорлуп, минеральной ваты, материалов на основе вспененного полиэтилена. Руководствуются правилом: чем толще слой теплоизоляции, тем лучше.

Если кабель устанавливают внутри трубы, достаточно мощности 10 Вт. При наружном монтаже требуется 17–30 Вт, в зависимости от толщины теплоизолирующего слоя и климатических условий региона.

Видео: монтаж саморегулирующегося греющего провода внутри трубы

Эксплуатация систем обогрева с помощью кабелей резисторного типа требует периодической проверки функционирования датчиков температуры. Контроля за работой саморегулирующегося проводника не требуется. Единожды смонтировав систему обогрева трубопровода, можно не сомневаться в её безотказной работе на протяжении 15–20 лет.

Используемые источники:

• https://vodasovet.ru/vodoprovod/podklyuchenie-greyushhego-kabelya-svoimi-rukami
• https://sovet-ingenera.com/elektrika/wires/podklyuchenie-greyushhego-kabelya.html
• https://vodatyt.ru/uteplenie-truby/podklyuchaem-greyuschiy-kabel.html
• https://zona-tepla.ru/kak-podklyuchit-greyushhij-kabel-sxema/
• https://teplo.guru/sistemy/greyushhiy-kabel-dlya-vodoprovoda.html
