Рынок отопительных приборов поражает своим разнообразием. Но знакомые всем радиаторы из чугуна до сих пор пользуются популярностью за счет своих многочисленных преимуществ. Они долговечны, устойчивы к коррозии, неприхотливы в эксплуатации и очень прочны. Но даже самый надежный прибор однажды может потребовать замены. Вопрос, как повесить радиатор отопления на кронштейны, можно решить самостоятельно. Главное – это обладать опытом, необходимыми материалами и учитывать некоторые нюансы монтажа.
.jpg)
Современные чугунные радиаторы – образец стиля
Перед началом работ необходимо определиться с местом монтажа. Отопительный прибор размещают на участке, где отмечаются наиболее значительные потери тепла. Как правило, это место у окон. Потери тепла не исключены, даже если у вас установлены современные энергосберегающие стеклопакеты. Об обычных деревянных рамах даже говорить не приходится.
Если под окном нет устройства отопления, то опускающийся вдоль стены холодный воздух «растекается» по полу. Крепление чугунных радиаторов к стене в этом месте изменит ситуацию. Поднимающийся вверх теплый воздух помешает распространению холодных потоков.
Другая зона потерь тепла – область возле входной двери. Но с этим чаще сталкиваются владельцы частных домов и квартир на первом этаже. В этой ситуации обогревающее устройство вешают в максимальной близости к входу. Выбирая место в соответствии с планировкой, не стоит забывать о достаточном пространстве для подводки трубопровода.
Для наиболее эффективной защиты на радиатор должно приходиться не менее 70% ширины оконного проема. Выбирая подходящий вариант, учтите, что маленькое устройство не обеспечит требуемого комфорта. Батарея, подобранная правильно по размеру, позволит избежать холодных зон по бокам окна, выпадения конденсата и появления сырости.
Присматриваясь к моделям для установки чугунных батарей, учитывайте климат вашей местности. Покупка прибора с высокой теплоотдачей будет оправдана только для очень холодных регионов. Жителям средней полосы достаточно батарей со средними показателями, обитателям южных широт подойдут низкие устройства с минимальным количеством секций.
.jpg)
Рис. 1 – соединение секций между собой
Установка чугунных радиаторов отопления должна производиться согласно определенным правилам расположения по отношению к полу, подоконнику и стенам:
- Для монтажа необходимо определить середину оконного проема. Затем от этой точки нужно отложить расстояние справа и слева до крепежных элементов.
- Чтобы упростить процесс сборки и при этом избежать образования зон холода, располагайте его на расстоянии 8 – 14 см от пола.
- Между подоконником и батареей должно быть хотя бы 10 – 12 см, чтобы не нарушать конвекцию и не снижать тепловую мощность.
- Между стеной и устройством должен быть зазор не менее 3 – 5 см.
Эти рекомендации помогут определиться с подходящим размером агрегата. Количество секций зависит от площади отапливаемого помещения. Но у каждого производителя могут быть свои правила в отношении того, как установить чугунную батарею. Поэтому не забудьте внимательно изучить требования, содержащиеся в инструкции по эксплуатации.
.jpg)

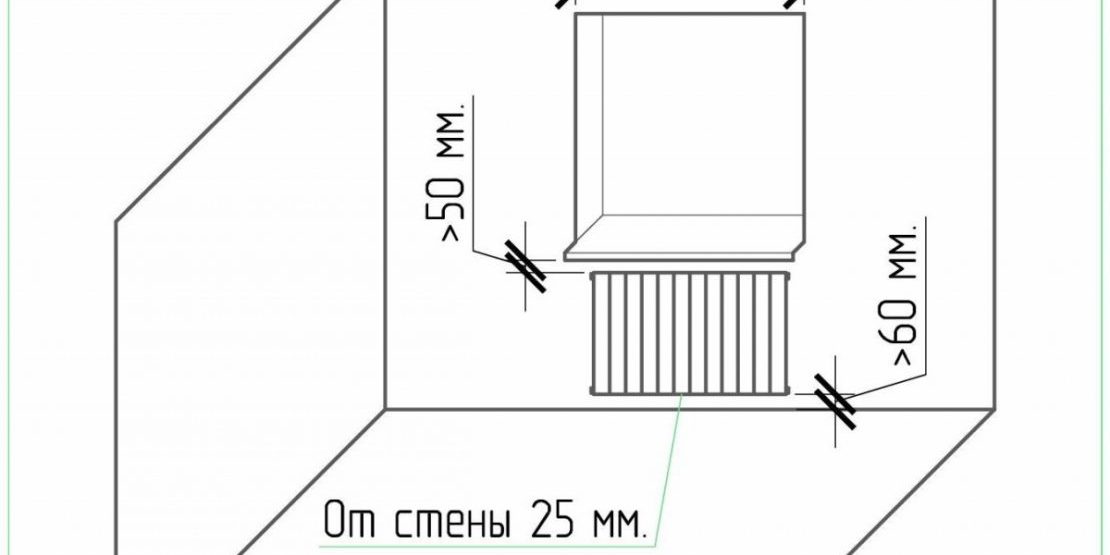

Рис. 2 – расположение чугунных радиаторов относительно поверхностей
Установка приборов производится с учетом материала стен. Главное требование, которое предъявляют все производители – поверхность должна быть ровной и чистой. Перед монтажом стену надо подготовить. После её очистки и пропитки жидким стеклом, разместите на ней теплоотражающий щит в целях повышения производительности системы. Такого же эффекта можно добиться с помощью состава с подобным свойством.
Подготовка к монтажу и весь последующий процесс установки связаны с материалом стен. Например, если речь идет о деревянной поверхности, не забудьте предусмотреть планку и подставку. Работая с кирпичной оштукатуренной поверхностью, подготовьте кронштейны и нишу. Если в качестве места для монтажа чугунных радиаторов отопления своими руками (видео) будет выбрана стена облегченной конструкции, нужно подготовить цельную опору.
Радиатор должен располагаться горизонтально с минимальным уклоном в сторону перемещения теплоносителя. Это служит залогом защиты от образования воздушных пробок. Все батареи обязательно находятся на одном уровне.
Рис. 3 – правильный уклон радиаторов
Попробуйте примерить, как будет располагаться выбранный радиатор. После этого можно будет заняться креплениями. Учитывая солидный вес прибора, подготовьте фанерный или картонный макет. Это значительно облегчит решение вопроса, как повесить радиатор отопления на кронштейны. Пользуясь таким шаблоном, также удастся избежать исправлений после застывания бетона.
Процесс установки кронштейнов:
- Разметьте точки, куда затем вставите крепления.
- Проделайте отверстия в поверхности.
- Установите дюбели или заглушки из дерева.
- Вставьте кронштейны и зафиксируйте их бетонным раствором.
- Перед навешиванием батареи тщательно проверьте, насколько надежны крепления.
Для выполнения монтажных работ следует заготовить не более 4 кронштейнов для чугунных радиаторов отопления. Два из них располагаются сверху, а другие два – снизу. При наращивании секций добавляется соответствующее количество крепежных элементов.
Рисунок 4 – крепление для чугунной батареи
После подготовки поверхности и установки креплений можно приступать к сборке чугунных радиаторов отопления (видео). На навешенный на кронштейны прибор нужно установить комплектующие элементы. Этот процесс состоит из следующих шагов:
- Все современные системы предусматривают наличие воздухоотводчика автоматического или ручного типа. Вкрутите этот элемент в переходник и установите на верхнем коллекторе напротив точки, где подсоединяется подводящая труба.
- Установите на все свободные коллекторы заглушки. Они могут не совпадать по диаметру сподводящей и отводящей трубами. Проблема легко решается с помощью переходников. Обычно их включают в стандартный комплект для подключения.
- Далее займитесь установкой запорной и регулирующей арматуры. Монтируемые на входном и выходном отверстиях шаровые краны пригодятся на случай работ по ремонту или обслуживанию приборов отопления. Благодаря запорной арматуре не придется останавливать всю систему – достаточно лишь закрыть эти клапаны.
- Регулирующие устройства, такие как термостаты ручного или автоматического типа, не являются обязательным элементом. Но с их помощью вы сможете поддерживать необходимую температуру в комнате.
- Подключите подводящий и отводящий трубопроводы. Вариантов несколько – диагональная, нижняя, односторонняя или параллельная схема. То, каким будет соединение (резьбовое, обжимное, сварное, опрессованное), определяется на основе типа труб и выбранных фитингов (см. рисунок 5).
- Последним этапом монтажа станет опрессовка батареи или системы. Приступая к заполнению ее водой, открывайте краны постепенно и не спеша. Осторожность в этом случае будет нелишней. Ведь результатом полного и поспешного открывания станет гидроудар, приводящий к разрушению даже прочной системы и поломке арматуры.
Совет. Не спешите снимать пленку, в которую упакован прибор. Она вам еще пригодится, защищая от грязи в период всех работ по ремонту и отделке. Достаточно проделать в ней точечные отверстия, через которые будете что-то ставить.
Рисунок 5 – варианты подключения радиатора
После того, как вы разобрались с вопросом, как повесить радиатор отопления на кронштейны, можно заняться его оформлением. Пора забыть о старомодных чугунных конструкциях, способных испортить все помещение своим видом. Современные производители предлагают оригинальные модели, с помощью которых вы подчеркнете уникальный стиль своего интерьера. Можно окрасить прибор в нужный цвет специальной долговечной эмалью, покрыть его узором или декорировать решеткой из ротанга. Варианты дизайна ограничиваются лишь вашим воображением.
Ажурный экран подойдёт для чугунных батарей старого дизайна
Монтаж чугунных радиаторов отопления своими руками – задача несложная, но требующая ответственности и внимания к деталям. Ведь от того, насколько качественно будет исполнена установка, зависит комфорт и тепло в доме. Продуманная сборка всех элементов отопительной системы подарит вам спокойную зиму.
<xml><w><w>Normal<w>MicrosoftInternetExplorer4</w></w></w></xml>
Оглавление
Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Ключи для ниппелей
Кроме того, потребуется тяжелый слесарный молоток, зубило, пакля, керосин или тормозная жидкость. Все это нужно будет для того, чтобы постараться разобрать секции с минимальным ущербом. При переборке старых батарей пробки и ниппеля все равно подлежат замене, так что иногда проще их вырезать, чем пытаться вывернуть.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
- седельное;
- одностороннее;
- диагональное.
Повернуть можно только рычагом
Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.
После выворачивания заглушки
Особенности выбора и установки вертикальных радиаторов отопления
Комфортное проживание зависит от грамотного монтажа отопительных приборов.
При установке своими руками, обратите внимание на следующие моменты:
- соблюдение правил монтажа;
- соблюдение последовательности подключения элементов: трубы, арматура, котел, бойлер из нержавейки (как сделать своими руками) и насос);
- выбор оборудования и комплектующих;
- расположение приборов.
Существуют правила установки радиаторов в частном доме.
Они не являются обязательными требованиями, но способны улучшить работу батареи:
- радиатор крепится на 10-15 см от пола;
- расстояние до подоконника – не меньше 10 см;
- батарея монтируется на расстоянии 2 см от стен.
При планировании мест установки учитывают наличие и количество окон в комнате. Монтаж радиатора под окном создаст тепловую завесу против холода, который поступает от проёма.
Если в комнате несколько окон, то батареи устанавливаются под каждым.
Обратите внимание на планировку помещений – в угловых комнатах устанавливается дополнительный отопительный прибор.
Степень прогрева помещений зависит от многих факторов: расположение, количество окон, близость входной двери, назначение помещения.
Обратите внимание
Для поддержания комфортного микроклимата в каждой комнате предусматриваем регулировку нагрева батарей.
Радиаторы комплектуются автоматическими или ручными регуляторами.
ВНИМАНИЕ! Повысить теплоотдачу батареи можно, установив сзади отражатель тепла или нанеся на стену специальное отражающее покрытие.
Варианты разводки
Однотрубный вариант применяют в двух или трех этажном доме.
Теплоноситель (про использование антифриза в системе отопления написано в этой статье) подаётся по центральной магистрали до последнего этажа.
Проходя через батареи сверху вниз, вода поступает к котлу.
Собирать нужно только на столе
Сверху устанавливают уплотнительное кольцо, следующий регистр батареи и выравнивают по оси. После чего можно заворачивать ключом. Если резьба «не идет», то лучше разобрать и попытаться установить причину. Сборка выполняется с минимальным усилием.
Встраиваемые напольные радиаторы для отопления
Встраиваемые в пол радиаторы – это специальные приборы для отопления, которые имеют множество преимуществ. Чаще всего их используют для обогрева помещений с витражными окнами, где традиционные устройства будут смотреться неуместно. Хотя они не менее эффективны и в обычных домах. Также применяя встраиваемые в пол батареи, можно устранить конденсат на окнах.
Батареи, которые встраиваются внутрь пола, отличаются наличием следующих элементов:
- теплообменник. Представляет собой трубку из металла, внутри которой циркулирует теплоноситель. В приборах электрического типа применяются нагревательные трубчатые элементы. Для повышения теплоотдачи на теплообменник надеваются тонкие пластины из меди или алюминия. Между ними и контуром отсутствует зазор, что в несколько раз повышает эффективность работы системы отопления. Это возможно благодаря применению особой технологии при изготовлении таких деталей;Схема подключения батареи для отопления пола
- решетки. Закрывают нишу с теплообменником. Могут быть съемными или несъемными, в зависимости от модели. Последний вариант представляет собой готовый блок, который устанавливается внутрь пола;
- клапан сброса. Данный механизм предназначен для удаления лишнего воздуха из системы после заполнения теплообменника теплоносителем. Он необходим, поскольку встраиваемые в пол батареи находятся ниже всего относительно других элементов отопления. Поэтому возникает проблема завоздушивания системы, что значительно снижает ее эффективность;
- ввод. Осуществляется при помощи торцового или бокового соединения.
Встраиваемые в пол радиаторы, в зависимости от конструктивных особенностей, разделяют на те, которые имеют корпус, и на те, что без него.
Модели с корпусом
Данные радиаторы под полом заключены в корпус из оцинкованного стального листа. Чтобы уменьшить теплопотери через металлические стенки, их утепляют. По той же причине корпус батареи окрашивают в темный цвет. Такие радиаторы оснащены теплообменником с тонкими металлическими пластинками для увеличения площади теплоотдачи.
Оптимальная схема подключения способна обеспечить тепловой лучистой энергий до 99%, а элементы регулировки задавать оптимальный режим работы прибора и интенсивность теплоотдачи.
Совет
Введение в однотрубных системах отопления байпаса обеспечивает лучшее и качественное отопление, установка шаровых кранов в двухтрубных – надежность и целостность радиаторов при отключении в аварийных ситуациях.
<index>
Радиаторы отопления создают из разного материала. Чугунные батареи не теряют актуальности много десятилетий, долговечны, практичны, надежны. Устойчивы к коррозии, хорошо отдают тепло, просты в обслуживании. Из статьи вы узнаете, можно ли самостоятельно установить чугунные радиаторы, как это сделать.
Особенности
Приборы просты. В основе – секция, созданная при помощи литья. Различаются по:
- профилю канала;
- количеству каналов.
Секции соединяются, можно собрать конструкцию любого размера.
Плюсы:
- Универсальность. Устойчивы к:
- агрессивной среде, в отличие от конструкций из стали, алюминия;
- коррозии;
- повреждению мельчайшим фракциями, присутствующими в теплоносителе;
- скачкам давления в системе.
- Длительная эксплуатация.
- Ремонтопригодность. Стальные конструкции невозможно нарастить, заменить неисправную часть. С чугунными, добавить/убрать секции быстро, просто.
- Доступность. Устойчивы к повреждениям, поддаются ремонту, приобретение компенсируется.
- Большой ассортимент. Не нужно путать старые чугунные конструкции с современными. Сделаны более качественно, не нуждаются в частом окрашивании. Для наружного оформления используют порошковое напыление. Чтобы они не портили общий вид комнаты, рационально использовать:
- декоративное ограждение;
- конструкции с «художественным литьем».
Недостатки:
- Инерционность. Явление вызвано низким показателем коэффициента теплопередачи. Противники чугунных радиаторов утверждают, что они долго «раскачиваются» перед нормальной работой. Дольше остывают, если котел отключится.
- Низкая теплоотдача.
- Большой вес. Усложняет перевозку, монтаж. Крепить чугунную батарею нужно на прочную основу. Если стена сделана из ячеистого бетона, то традиционные крюки рациональнее заменить несущим металлическим каркасом.
Подготовительный этап
Прежде чем начинать монтаж, нужно подготовить инструменты, оборудование. Детали подбирают с учетом системы разводки отопления.
Место установки нужно очистить, подготовить. Если стена неровная, не перпендикулярна полу, выровнять по уровню. Отопительную систему освободить от воды.
Сборка
Необходимо определить количество секций, требующихся для отопления помещения. При расчете секций нужно учитывать площадь комнаты, размер окон. Группировать секции несколькими радиаторными ключами. Части батареи необходимо надежно прикрепить станком, устройством, предотвращающим проворот секций при повороте ниппеля.
Ниппели смажьте оливой, оденьте прокладки.
Ключи вращайте в противоположную сторону от хода резьбы, ниппель ввинчивайте максимум на 2 оборота. Когда собрали радиатор, проверьте герметичность, проведите гидравлическое испытание (понадобится гидравлический стенд, манометр). В приборе отопления не должно падать давление. Если случилось, подтяните ниппели, проверьте секции на брак.
Окрашивание
Чтобы сохранить вид приборов, окрашивайте дважды. После каждого слоя, дайте краске полностью высохнуть – предотвратит растрескивание, изменение цвета.
Краска должна соответствовать критериям:
- выдерживать нагревание до +80°;
- не содержать вредных соединений, испаряющихся при воздействии высокой температуры;
- не должна иметь мягкую структуру.
Мастера советуют пользоваться алкидной, акриловой красками. Первая экологичная, доступная, вторая – долговечная, не теряет вид.
Определение места установки
Приборы нужно ставить:
- вертикально;
- на расстоянии 3-5 см от стены;
- на 6 см выше пола;
- на 5-10 см ниже подоконника.
Соблюдение стандартов обеспечит хорошую вентиляцию, нагрев воздуха.
Допускается размещение труб под несильным уклоном в направлении движения жидкости – предотвратит завоздушивание системы отопления.
Следите, чтобы чугунные радиаторы не перекосились, иначе пострадает циркуляция теплоносителя. Центр батареи, середина оконного проема должны совпадать с точностью до 2 см.
Самостоятельная установка радиаторов
Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.
Установка кронштейнов
Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.
В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.
Перед тем, как вешать чугунный радиатор на кронштейны, проверьте надежность креплений.
Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.
Как поставить батарею из чугуна?
Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:
- Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
- Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
- Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
- Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.
Опрессовка
Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.
Демонтаж
Чаще, снимать батареи нужно для прочистки, в случае обнаружения дефекта, который нельзя устранить, чтобы не повредить систему.
Прекратите подачу воды: перекройте краны, спустите жидкость с системы отопления. Отсоедините радиатор от труб.
Демонтаж сложен, требует инструментов, посторонней помощи. Если необходимо заменить одну секцию, разберите батарею, раскалывая ниппели. Чтобы облегчить вытягивание пробок, подуйте феном.
Декоративное оформление конструкций
Приборы можно оформить, чтобы не выделялись из интерьера, подчеркивали индивидуальность.
Ажурными экранами можно скрыть отопительные элементы, придать комнате элегантность. Часто батареи окрашивают.
Отзывы
Купили новый дом с новыми алюминиевыми панельными радиаторами. Через год начали течь. Пригласил мастера установить причину. Оказывается, все из-за плохой воды. Я поменял их на чугунные. Все работает, дома тепло, сухо. Прошло 3 года с момента замены. Советую использовать только их.
Радион
Многие говорили, что самостоятельный монтаж чугунных батарей отопления – сложное дело. Признаюсь, начал сомневаться, но решил попробовать. Пересмотрел несколько обучающих видео, почитал форумы, проконсультировался у знакомого мастера, постепенно сделал. Попросил специалиста проверить работу, он сказал, что все нормально. Пользуемся 2 года, все хорошо.
Григорий
Я открыла небольшую фотостудию, к ремонту, оформлению подходила строго. Когда стал вопрос о монтаже отопления, мастер посоветовал установить чугунные батареи. Я была против, поскольку они ассоциировались с советским временем. Я удивилась, когда увидела модели. В итоге, я получила эстетичное, долговечное отопление.
Светлана
Я считаю, что лучше заплатить раз, но «надолго», поэтому долго выбирал, радиаторы отопления. Друг посоветовал чугунные: дешево, сердито. Я подсчитал, взвесил, согласился. 5 лет пользуемся без проблем, жалоб.
Игорь
<center></center>
Итог
Собирать, монтировать чугунные батареи – несложно. Не нужны особые навыки, инструменты, знания. Монтаж влияет на долговечность, эффективность системы.
Предварительно продумав сборку до мелочей, вы сделаете атмосферу в комнате комфортной. Если сомневаетесь в своих силах, рациональнее не рисковать, обратиться к мастеру. Конечно, это потребует дополнительных затрат, однако результат будет качественным, а вы не будете переживать, что отопительная система может выйти из строя.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
<index>Установка чугунных радиаторов отопления
Для изготовления подобных приборов, сегодня применяются более современные технологии, и это позволило повысить их рабочие параметры и технические характеристики, понизить частоту таких операций, как ремонт чугунных радиаторов отопления. Лицевая панель у современных чугунных батарей практически полностью плоская, а это значит, что у них более высокий уровень теплоотдачи. Самым большим спросом пользуются чугунные радиаторы, выполненные в стиле ретро, которые способны вписаться практически в любой интерьер.
Подготовка чугунных радиаторов к монтажу
Подготовительный этап включает в себя такие действия, как: выбор и приобретение радиатора, покупка необходимых дополнительных компонентов, таких как кран Маевского, крепежные кронштейны, сгоны, покупка краски, герметика и пакли. Также не забываем подготовить все необходимые инструменты, которые помогут нам выполнить монтаж чугунных радиаторов отопления.
Чугунный радиатор способен выдержать рабочее давление до 9 атмосфер. На заводе, на котором изготавливается радиатор, перед его продажей прибор проходит гидравлическое испытание.
В течение одной минуты он должен выдержать давление в 15 атмосфер. В тоже время, нужно быть весьма аккуратным при транспортировке таких приборов, так как чугунные изделия довольно хрупкие. Может быть, придется подумать о том, как разобрать чугунную батарею отопления.
Рекомендуем к прочтению:Технические характеристики чугунных радиаторовДобавления секций чугунной батареи
После того, как чугунный радиатор проходит все испытания, его подвергают окраске, затем высушивают. Лакокрасочные составы должны отвечать следующим требованиям:
- Они должны обладать хорошей устойчивостью к влиянию коррозии.
- Краска должна выдерживать высокие температуры. Исходя из тепловых стандартов, радиатор не должен нагреваться до температуры, превышающей +80 градусов.
- В процессе своего функционирования прибор не должен изменяться в цвете.
Какие краски подходят для чугунных радиаторов? Лучше всего использовать эмалевые краски. Они не содержат вредных компонентов, которые будут испаряться во время окрашивания прибора и его высушивания. Можно использовать и акриловые краски. Такие краски хороши тем, что они не будут трескаться, меняться в цвете и выдержат довольно высокие температуры.
Покраска чугунного радиатора отопления
Чугунный радиатор необходимо монтировать под окном. Это необходимо для того, чтобы не пропускать холод, который поступает из окна.
Таким образом, создается тепловой занавес. Батарея из чугуна не должна занимать больше, чем 70% от проема окна. Чтобы циркуляция теплого воздуха, была оптимальной, необходимо выполнить следующие условия:
- Расстояние от верхней части радиатора до подоконника не должно превышать 5-10 см.
- От пола до нижней части батареи расстояние также должно составлять от 5 до 10 см.
- Между радиатором и стеной необходимо оставить расстояние в 2-5 см.
После установки идет подключение чугунных радиаторов отопления.
Рекомендуем к прочтению:Установка радиаторов отопленияТребования для установки чугунного радиатора отопления
Установка крепежных кронштейнов
Приобретенные крепежные кронштейны должны обладать хорошей прочностью и надежностью.
В первую очередь, потребуется изготовить из листа фанеры шаблон. На него должны быть нанесены габариты радиатора, а также места, куда будут установлены кронштейны. После того, как шаблон будет приставлен к тому месту, где будет установлен радиатор, необходимо в стене просверлить отверстия с глубиной около 12 см. Далее накладываем раствор из цемента и устанавливаем кронштейны. После того, как цемент полностью затвердеет, можно навесить радиатор на кронштейны.
Раствор из цемента должен быть приготовлен в следующей пропорции: 1 к 2. Перед тем, как нанести раствор, отверстия в стене необходимо намочить водой.
Установка чугунных радиаторов отопления – это хороший и надежный способ создания в доме наиболее комфортного и уютного микроклимата в холодный период года.
Долговечность и надежность данных отопительных приборов проверена временем. Но понадобится подумать и о том, чем промыть чугунные батареи отопления. На современные батареи не понадобятся экраны на чугунные радиаторы отопления, так как они имеют вполне хороший дизайн.
</index><index>
Чугунные батареи – приборы, которые знакомы всем владельцам домов и квартир. Безупречная длительная служба агрегатов заслужила уважение и потому они до сих пор востребованы в магистралях центрального отопления. Прочные и практичные батареи обладают множеством достоинств, но есть и некоторые минусы. Рассмотрим, как выполняется установка чугунных радиаторов отопления своими руками, а также возможности и особенности батарей.
Достоинства и недостатки чугунных радиаторов
Мастера наделяют батареи немалым количеством преимуществ:
- Долгий срок эксплуатации. Пользоваться батареями можно от 50 и более лет.
- Стойкость к коррозии. Чугун практически никогда не ржавеет, а отметки коррозии, появляющиеся снаружи, легко снимаются шлифовкой.
- Прочность, накопление больших объемов тепла. Толстостенные отопительные приборы не деформируется от случайных ударов, а благодаря толщине стенок, способны накапливать тепло и медленно его отдавать. Благодаря такому свойству в доме сохраняется тепло даже после отключения котла.
- Сравнительно небольшая стоимость приборов, простой монтаж.
- Сниженные требования к качеству теплоносителя.
На заметку! Чугунные батареи протекают крайне редко. Встречается протечка только при повышении давления в системе или при плохой герметичности стыков. Если батареи стоят давно, теплоноситель не менялся, то благодаря естественному засорению малая щель затягивается сама.
К недостаткам относятся:
- батареи служат долго, поэтому повышается угроза скопления ржавчины, осадка – приборы придется промывать;
- небольшая площадь теплоотдачи, из-за чего приходится увеличивать количество секций;
- большой вес батарей – чтобы установить чугунный радиатор отопления, нужны крепкие стены, слабые конструкции придется упрочнять;
- малая скорость передачи тепла, отчего помещение прогревается дольше, чем при использовании стальных или других агрегатов.
На заметку! Чтобы комната прогревалась быстрее, секций в батарее должно быть 7-10 штук.
Подготовка батарей из чугуна к установке
Прежде чем фиксировать радиаторы, необходимо подготовить стену. Зона монтажа должна быть прочной, если стены отделаны гипсокартоном или другой облицовкой на каркасе, следует либо разобрать обрешетку, либо подготовить прочную опору.
Реклама
Совет! Чтобы избежать риска обрушения стены, для деревянных конструкций лучше купить прочную планку или подставку, а для кирпичных стен подготовить нишу и купить длинные кронштейны.
Крепление радиаторов отопления к стене начинается с определения зоны монтажа.
Проще всего брать за основу требования к размещению агрегатов по отношению к подоконнику, стенам и полу:
- Найти середину оконного проема. От найденной точки вправо и влево отложить половину длины радиатора – определить зону крепежей.
- Между полом и нижней границей радиатора должно быть 8-14 см.
- От верхней части радиатора до подоконника нужно оставить пространство в 10-12 см.
- От стены батарея должна отстоять на 3-5 см.
Подготовка к монтажу – это выравнивание стены, включая заделку сколов, выбоин. После этого панель обработать жидким стеклом и защитить теплоотражающим фольгированным экраном. Такая мера позволит снизить потерю тепла до минимума.
После подготовки покупаются необходимые крепежи, комплектующие, которые нужны для установки и запуска батарей в работу.
Рекомендуем к прочтению:Замена отопительных труб в квартире и как их спрятать
Совет! Монтаж чугунных радиаторов отопления выполняется с наклоном в сторону течения теплоносителя. Так можно избежать завоздушивания отопительной магистрали.
Техника соединения секций чугунных батарей
Сборка чугунных радиаторов отопления своими руками проводится с помощью специального ключа в 5/4 дюйма для уже эксплуатируемых радиаторов и в 1 дюйм для новых. Также потребуется футорка.
Ничего сложного в стыковке секций нет:
- для замера глубины вставить ключ в батарею;
- отметить глубину мелом;
- осмотреть футорку для ключа, которая бывает правой/левой и обозначает схождение и расхождение секций;
- если ход футорки по часовой стрелке – резьба правая, вкручивать следует именно по часовой стрелке, если против – резьба левая, крутить придется именно так;
- совместить секции так, чтобы они прижимали прокладку с ключом;
- считая полные повороты, повернуть ключ – все секции соединяются на одинаковое количество поворотов ключа;
- стыки прихватить, оценить ровность совмещения и потом прикрутить все соединения.
На заметку! Для прочной стыковки хватит 3-4 полных оборота ключа.
Материалы и инструменты для выполнения работ
Чтобы выполнить работы, пригодится весь набор расходных элементов для установки радиаторов и некоторые дополнительные материалы:
- Заглушки. Их считают по количеству выходов из батареи и виду подключения. При боковом типе подключения будет 4 выхода, из которых 2 на трубопроводы, 1 для крана Маевского, а заглушку нужно на 1 выход. На 2 радиатора при боковом подключении – 2 заглушки и так далее.
- Кронштейны. На чугунную батарею нужно 4 кронштейна – 2 на верхний коллектор и 2 на нижний.
- Кран Маевского. Это арматура для спуска воздуха, которая устанавливается на верхний выход радиатора.
- Переходники. Элементы продаются в комплекте с батареей, если их нет, то нужно подбирать детали по диаметру трубопровода, к которому подключается радиатор.
- Запорную арматуру. Это шаровые, регулировочные краны.
На заметку! Если на батарее в квартире уже установлен кран Маевского, то запорная арматура не нужна.
К вспомогательным материалам относятся:
- фум-лента;
- сантехническая паста для герметизации стыков;
- льняная подмотка;
- дрель или перфоратор;
- дюбеля с пластиковыми колпачками;
- присоединительная арматура для стыковки с трубопроводом и фитингами – выбирается арматура по типу трубопровода.
Крепление радиатора к стене
Сначала в стене нужно просверлить отверстия, в которые потом вставить колпачки от дюбелей и вкрутить в колпачки кронштейны. Если пластикового колпачка нет, можно обойтись деревянной пробкой, в которую вкрутить дюбель с кронштейном. Фиксаторы размещаются строго по горизонтали, проще всего сделать промеры предварительно, отметить зоны монтажа точками.
Совет! Если стена неровная, то проще всего устанавливать радиаторы на вкручиваемые крюки. Такие фиксаторы позволяют регулировать расстояние от стены до батареи.
Нижние кронштейны нужно устанавливать так – отложить от нижнего коллектора батареи вниз 1-1,5 см, это упростит процесс навешивания. Можно приложить батарею к стене, отметить границы коллектора, места вкручивания кронштейнов. Потом убрать батарею, вкрутить фиксаторы, поместить радиатор на стене.
Совет! Перед тем как навешивать батареи, необходимо проверить прочность фиксации всех кронштейнов. Если крепежи дают свободный ход, лучше перекрутить крюки, иначе фиксатор рано или поздно расшатается от веса радиатора с теплоносителем, батарея обрушится.
Правила обвязки чугунных радиаторов
Есть несколько видов обвязки – односторонняя, диагональная, седельная. Присоединение выполняется по рекомендации производителя, который рекомендует выходы для подключения трубопровода прямого и обратного тока жидкости.
Рекомендуем к прочтению:Установка и обвязка котла отопления в частном доме
После изучения техпаспорта выполнить обвязку:
- Односторонний тип применяется в квартирах, может быть одно-, двухтрубным. Если система однотрубная, необходимо установить байпас, который нужен для спуска теплоносителя из батареи без нарушения функциональности системы отопления. Кран на байпас ставить не нужно, потому кран Маевского и регулировочные краны из комплекта следует убрать. Стыковка осуществляется сгонами, оснащенными резьбой с обоих концов. После соединения зоны стыков подмотать льняной нитью, сверху обмазать герметизирующей сантехнической пастой. При наличии двухтрубной системы в квартире или доме байпас не нужен, а вот кран Маевского устанавливается в обязательном порядке. Подключение чугунных радиаторов отопления к магистрали осуществляется так – в верхнее выходное отверстие подводится труба подачи, в нижнее – обратной циркуляции теплоносителя.
- Диагональная обвязка с нижней разводкой подразумевает подключение трубопровода подачи к верхнему отверстию в коллекторе с одной стороны батареи, обратки – к нижнему отверстию с другой стороны. Второй верхний выход закрывается краном Маевского, а 4-е отверстие закрывается заглушкой. Если система отопления однотрубная с вертикальными стояками, то батарея к магистрали присоединяется только с предварительной установкой байпаса.
- Седельная обвязка при нижней однотрубной разводке осуществляется с байпасом или без него. Краны нужно устанавливать даже без применения байпаса, а между кранами размещается перемычка – сгон с резьбой на обоих концах.
Важно! Установка кранов на батареи отопления при седельной обвязке – обязательная процедура. Краны позволяют быстро осуществить прочистку батарей, сгонку воздуха и демонтаж радиаторов при необходимости замены.
Процедура опрессовки и тестирования системы
Опрессовкой называется заполнение контура водой под давлением и последующий замер показателей манометра. Если показатели изменяются, в системе есть течь, ее нужно устранить. В процессе залива воды надо открыть кран для спуска воздуха, запор расположен в самой крайней точке системы.
При отсутствии протечки можно делать тестовый прогон теплоносителя и запускать батарею в эксплуатацию. Иногда возникают сложности и вопросы, как подсоединить полипропиленовую трубу к чугунной батарее. Мастеру нужно взять американку (МНР) с накидной гайкой на вентиле, стыковать детали с уплотнением и последующей герметизацией.
Чистка чугунного радиатора при выявлении засора
Нужно снять батарею, промыть и установить на место. Работы выполняются с помощником, так как вес изделия достаточно большой. Проводить процедуру следует в летнее время, когда теплоноситель не циркулирует по системе. Чтобы устранить внутренние засоры, нужно в горячей воде растворить соду кальцинированную, затем раствор залить в батарею и немного встряхнуть прибор. Главное – закрыть заглушки по обеим сторонам, чтобы жидкость не вытекла.
Оставить батарею на 1,5-2 часа с содовым раствором внутри, затем простучать по радиатору молотком или палкой, но не сильно, так от внутренних стенок отвалится ржавчина и примеси. Теперь остается открыть заглушки, вставить в одно из отверстий шланг и промыть радиатор изнутри хорошим напором воды. После промывки батарея устанавливается на место.
Сколько стоит поставить чугунный радиатор?
Если по каким-то причинам поставить батарею своими силами не получается, на помощь придут специалисты. Узнавая, сколько стоит установка радиатора отопления, нелишним будет уточнить комплекс работ. Если мастер только навесит батарею, то работы оцениваются от 15$ (1000 руб.), а при закупке расходников, стыковке секций и выравнивании стены смета значительно повысится.
Секция стоит от 25$ (1600 руб.), вместе с комплектующими и кранами радиатор обойдется в 300$ (21000 руб.) – это своими руками. Те же работы в фирме оцениваются от 500-550$ (35000 руб.).
</index>Используемые источники:
- http://www.portaltepla.ru/radiatori-otopleniya/ustanovka-chugunnih-radiatorov-otopleniya/
- https://ventcondition.ru/ustanovit-chugunnyy-radiator-otopleniya-svoimi-rukami/
- https://laminatepol.ru/32788-chugunnye-radiatory-otopleniya-ustanovka-svoimi-rukami-plyusy-i-minusy-konstrukczii.html
- https://otoplenie-doma.org/ustanovka-chugunnyx-radiatorov-otopleniya.html
- https://dizain-vannoy.ru/sistema-otopleniya/obsluzhivanie/ustanovka-chugunnyh-radiatorov-otopleniya.html
