Почва на вилке: что такое хороший дренаж и как добиться его на участке

Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.ВикипедияСодержание страницыскрыть1Принцип работы дренажа2Выбор правильной системы осушения.2.1Поверхностный дренаж воды с участка.2.2Подземный дренаж участка.2.3Понижающий дренаж грунтовых вод.2.4Перехватывающий дренаж.2.5Ливневая канализация.3Конструктивные особенности дренажных систем.3.1Глубина заложения.3.2Выбор и монтаж дренажных труб.3.3Инспекционные (смотровые колодцы).3.4Обогрев точечного водоприёмника.3.5Установка дренажного колодца.4Заключение.

Принцип работы дренажа

Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.

Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.

Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные дренажные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь трубы и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.

Раньше простейшую дренажную систему устраивали с помощью вырытой канавы и уложенной в нее связок ивовых прутьев. Затем канава засыпалась землей. Таким образом формировался канал в земле с меньшим коэффициентом сопротивления для воды. Такая дренажная система рабочая, но не долговечная. Время ее работы примерно 5-20 лет, пока дерево не сгниет.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы. Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Конструктивные особенности дренажных систем.

Глубина заложения.

В сети интернет многие пишут, что глубина заложения дренажных труб должна быть ниже уровня промерзания грунта. И это правильно. Но не во всех случаях. Приведу пример.

На участке организован дренаж воды с поверхности земли. Дренажные трубы заложены ниже уровня промерзания грунта. Представьте ситуацию, когда в осенне-зимний период шел длительный дождь, который пропитал землю. После ударили морозы и заморозили землю. Пришла весна, снег начал таять, и вода потечет по поверхности земли. Будет ли в этом случае работать дренаж? Ответ нет, не будет. Вода не будет впитываться в землю и не достигнет дренажной трубы по то причине, что земля замерзла на всю глубину промерзания и, следовательно, не пропускает воду. Поэтому правильнее будет заложить дренажные трубы ближе к поверхности земли. Так как трубы должны укладываться с уклонами, то вода в них не будет застаиваться и, соответственно, не будет причин к их замерзанию и повреждению от обледенения.

Выбор и монтаж дренажных труб.

Все трубы дренажной системы должны прокладываться с уклонами. Уклон труб должен рассчитываться в зависимости от водообильности осушаемого горизонта и типа грунта. Минимальный уклон дренажных труб принимают 1см на метр длины трубы. Лучше, конечно, сделать уклон 2 см на метр длины трубы, но здесь стоит помнить о том, что увеличение уклона дрен приводит к возрастанию объемов работ.

При выборе дренажных и канализационных труб для отвода ливневых вод следует знать, что трубы различаются по классу кольцевой жесткости. Класс жесткости обозначают SN и измеряют числами. Например, SN-4, SN-8, SN-16. Гофрированные канализационные трубы в основном идут классов SN-8 и SN-16. Трубы ПВХ классов SN-4 и SN-8. На самих трубах данная маркировка обязательно должна присутствовать. Чем выше класс трубы, тем она прочнее и тем глубже ее можно заложить. Если трубы должны пройти под дорогой, то тогда их лучше укладывать в гильзе из металлической или асбестовой трубы, или использовать в этом месте трубы с большим классом кольцевой жесткости.

Некоторые люди совершают ошибку, когда вместо оранжевых труб для наружной канализации используют трубы серого цвета. Трубы серого цвета предназначены для канализации внутри помещения и не выдерживают давящих нагрузок от земли, они просто раздавливаются.

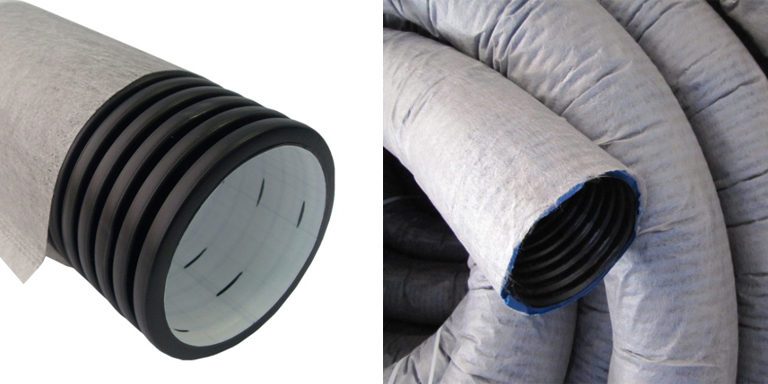

При покупке дренажной трубы, обернутой в геотекстиль следует данную трубу проверить на пропускающую способность. Некоторые недобросовестные производители дренажных труб используют геотекстиль низкого качества, который плохо пропускает воду. Поэтому при покупке трубы следует ее перевернуть отверстиями вниз и налить внутрь её немного воды. Если вода хорошо прошла через геотекстиль, то труба подходит для покупки.

Геотекстиль различается по плотности и сфере применения. Чем плотнее геотекстиль, тем он дороже. Для дренажных систем наиболее подходящий геотекстиль плотности 150-200 г/м².

Инспекционные (смотровые колодцы).

Дренажная система обязательно должна иметь смотровые(инспекционные) колодцы. Они предназначены для прочистки трубы в случае ее засорения, а также выполняют роль пескоуловителей. Такие колодцы устанавливают в местах поворота дренажных труб, в местах сопряжения труб, на прямых участках и в местах значительного изменения уклона дрен. Теоретически максимальное расстояние между колодцами должно быть не более 50м, но на практике лучше делать меньшие расстояния.

Смотровые колодцы необязательно устраивать на каждом повороте. Если дренаж на участке делает несколько поворотов, то инспекционные колодцы можно установить через один поворот. Стартовые участки дренажной сети можно выполнять без первого смотрового колодца при условии, что длина от начала дрена до следующего колодца составляет не более 20м. В этом случае необходимо предусмотреть заглушку дренажной трубы.

Современные инспекционные колодцы изготавливаются из гофрированной пластмассы с минимальным диаметром 315мм. Такие колодцы состоят из трех частей. Сам колодец, пластиковое дно и крышка. Также с колодцем могут продаваться специальные муфты для подключения дренажных труб к нему.

Трубы, которые подключают к колодцу, обязательно должны иметь разрыв внутри колодца. Трубы следует соединять с колодцем выше его дна на расстоянии не менее 300мм. Таким образом нижняя часть смотрового колодца будет выполнять роль пескоуловителя.

При монтаже ливневой канализации следует обратить внимание на точечный водоприёмник. Он, как правило, изготовлен внутри с перегородкой, которая выполняет роль сифона и пескоуловителя. В результате внутри таких конструкций остается вода и в случае ее замерзания пластик может лопнуть. Весной, когда оттает лед и начнутся дожди, вода через данную трещину пойдет в землю рядом с домом. Чтобы избежать такой ситуации, необходимо устраивать обогрев. Его можно сделать с применением греющего кабеля, который пройдет внутри ливневой трубы и опуститься в дождеприёмник.

Установка дренажного колодца.

Куда сбрасывать воду из ливневой канализации? Ее можно собрать в емкость для последующего использования, например, для полива огорода. А можно сбросить в канаву, водоем или речку. Или можно на участке сделать дренажный колодец и сбрасывать воду в него. Назначением такого колодца будет дренирование воды в нижние слои земли. Дренажный колодец можно сделать из бетонных колец или купить специальный пластиковый колодец. Глубина такого колодца должна быть ниже глубины промерзания грунта не менее чем на 30см. Также важно понимать, что если на всей глубине дренажного колодца находиться глина, то такой колодец будет малоэффективным, так как глина очень плохо пропускает воду. Поэтому колодец нужно копать до песчаного слоя. Если не получилось докопать колодец до песка, то яму под колодец нужно копать как можно большего диаметра. По центру ставятся кольца колодца, а оставшееся место вокруг колец засыпается щебнем. Такой подход увеличит площадь фильтрации воды.

Дно колодца обязательно просыпается слоем песка или щебнем толщиной 20см. Со временем дно дренажного колодца заиливается и хуже пропускает воду. Чтобы почистить дно колодца, нужно будет поменять слой песка или струей воды под давлением промыть щебень и откачать грязную воду насосом. Также можно на его дно опустить мешок из геотекстиля с керамзитом. Тогда проблема заиливания решается просто заменой этого мешка.

Очень важно, чтобы вода при переполнении дренажного колодца не пошла в дренажные трубы. Поэтому нужно ставить откачивающий насос с датчиком уровня воды и обратный клапан на дренажные трубы.

Заключение.

Нужно понимать, что ошибки, допущенные при изготовлении дренажной системы, могут стоить очень дорого. Поэтому проектирование дренажа лучше доверить проектной организации с предварительным исследованием геологии участка.

Смотрите видео о дренажных системах. Правила монтажа: удаление от фундамента, глубина заложения.

Грунтовые и талые воды могут доставлять серьезные неприятности. Особенно это касается суглинистых и глинистых участков грунта, поскольку данный тип почвы препятствует прохождению воды, что приводит к загниванию корней растений. В этом случае вы можете сделать дренаж участка на глинистых почвах своими руками.

Особенность грунта глинистой структуры

Поскольку глина и суглинок плохо пропускает воду, она накапливается в почве, из-за этого корни растений начинают гнить. При этом покрытие плодородным слоем почвы не исправляет ситуацию.

Если на торфяной почве или глине не оборудовать водосток или дренажную систему, то достаточно небольшого дождя, чтобы участок загородного дома или дачи превратился в болото. На такой земле невозможно работать долгое время, помимо этого появляется высокая вероятность того, что фундамент затопится или промерзнет, когда наступят холода.

Не стоит возлагать большие надежды на гидроизоляцию, поскольку ее целостность может разрушить замерзшая вода.

Как уже упоминалось выше, выход в данном случае только один – создание водоотвода.

Подготовительный этап

Перед тем как приступать к выбору типа водоотвода, необходимо участок подвергнуть тщательному анализу, а именно:

• определить структуру грунта;
• выяснить, что является причиной повышенной влажности.

По результатам анализа подбирается тип водоотвода. Далее необходимо составить план, на котором указывается где и на какой глубине будут располагаться различные элементы системы дренажного типа. После этого можно начинать строительство.

Типы систем водоотвода

Для почвы, в которой преобладает глина, можно применять пластовый, поверхностный или глубинный вариант водоотведения. В отдельных случаях имеет смысл совместно использовать несколько типов, чтобы повысить эффективность водоотвода. Рассмотрим подробно каждый вид.

Водоотводы поверхностного типа

Этот тип идеально подходит в случаях, когда участок расположен на естественном склоне. Для водоотвода создаются слегка углубленные в грунте каналы, по которым самостоятельно стекает вода в дренажный колодец. Прокладывать их можно на любой ровной поверхности, например, по периметру здания, возле тротуарной дорожки или вокруг газона.

В канал укладываются желоба, сверху они могут быть прикрыты защитной решеткой.

Глубинные системы отвода вод

Если на глиняном грунте необходимо отводить большой объем воды, рекомендуется отдать предпочтение глубинным водоотводам. Они представляют собой системы подземных трубопроводов, служащих для отведения воды к местам накопления.

Глубинные системы могут включать в себя от одного до нескольких основных водосточных каналов, направленных к общему водосборнику. Их глубина залегания варьируется в пределах от 1 до 1,5м, в то время как ширина не превышает 50см. В каналах устанавливаются трубы дренажной системы. К основной магистрали подводятся  вспомогательные линии, собирающие воду с поверхности почвы.

Как устроена траншея глубинных водоотводов, показано на рисунке.

На рисунке обозначено:

• A – слой плодородной почвы (толщина 20см);
• B – грунт обратной засыпки (20см);
• C – данный слой засыпан щебнем (30см);
• D – труба диаметром 110мм;
• Е – геотекстилевое покрытие;
• F – «подушка» из песка;
• G – грунт.

Пластовые водоотводы

Данный тип водоотводов, также как и предыдущий вид, относится к глубинным. Он применяется когда возникает необходимость отвода грунтовой воды от строения (фундамента). Его устанавливают непосредственно под зданием. Водоотвод представляет собой слой щебня, от которого осуществляется отведение воды в проложенные вокруг здания трубы.

Необходимо заметить, что размер данной системы должен превышать площадь строения, под которым она располагается.

Перечень инструментов и материалов

Для самостоятельного создания водоотвода на почве глинистого типа понадобится подготовить следующие инструменты:

• лопаты (они используются для прокладки канав);
• уровень (для проверки уклона);
• носилки или тачка (с их помощью осуществляется вынос грунта);
• ножовка для резки труб;
• шнур для разметки.

Из материалов для поверхностных систем понадобится:

• геотекстиль, он служит в качестве фильтра воды, которая будет поступать в систему водоотвода;
• чтобы создать обсыпку и подушку потребуется песок и щебенка;
• желоба, изготовленные из бетона или пластика, а также пескоуловители и дождеприемники;
• цемент.

Если планируется делать глубинную систему, дополнительно потребуются специальные (перфорированные) трубы из пластика с диаметром от 100 до 110мм, а также элементы для их соединения.

Видео: Как сделать дренаж почвы на даче в саду https://www.youtube.com/watch?v=nBQ4UejoQ5k

Если вы не хотите делать своими руками накопительный колодец, в который будет поступать вода с дренажа на участке, где глинистая почва, резервуар можно приобрести готовым (цена на него вполне доступна).

Самостоятельное создание поверхностной системы

Алгоритм очередности действий следующий:

• выкапываются траншеи, согласно составленному плану водоотводной системы. При этом следует соблюсти уклон в сторону места утилизации дренажных вод. Это действие значительно упрощается, если на участке имеется естественный склон. Достаточно прорыть траншею глубиной 80см, а шириной 40см.;
• на дне траншей делается «подушка» из песка, которую засыпают слоем щебенки, при желании сверху можно разместить дерн, после этого систему можно эксплуатировать.

Если в траншеи планируется устанавливать желоб, то можно их делать менее глубокими. В этом случае щебень заливается цементным раствором, на который устанавливаются желоба и другие элементы (дождеприемники, пескоуловители и т.д.). Сверху желоб закрывается специальной защитной решеткой, которая может играть роль декора.

Самостоятельное создание глубинной системы

Обустройство данного типа водоотвода займет больше времени. Создание его начинается с установки коллекторного колодца, после чего приступают к прокладыванию основных и вспомогательных магистралей.

Глубина траншей должна быть 1,2м для магистрального водоотвода и около метра под вспомогательные (дополнительные) каналы. Ширина достаточна 50см, как для первых, так и вторых.

Важно, чтобы магистральные каналы доходили до дренажного колодца. Вспомогательные траншеи должны иметь уклон на одном метре около пяти сантиметров. Дно траншеи засыпается песком для создания подушки. Сверху на нее, а также по краям траншеи укладывается геотекстиль, после чего канал засыпается 20-ти сантиметровым слоем щебня.

На следующем этапе укладываются перфорированные пластиковые трубы. Не забывайте при этом проверять уровнем уклон.

Там где трубы поворачивают, а также на промежутках 25 метров, устанавливаются ревизионные колодцы.

На последнем этапе трубы засыпают щебенкой, заворачивают в геотекстиль, после чего канава выравнивается под один уровень с почвой.

Как видите, сделать дренаж участка на глинистых почвах своими руками вполне возможно, пусть это и займет определенное время, но в любом случае, стоимость будет ниже, чем привлечение для этой цели строителей.

<index>

Скопление талых или осадковых вод на участке приводит ко многим неприятным последствиям. Для решения этой проблемы используют дренажные конструкции, функциональность которых особенно важна для глинистой почвы, плохо проводящей влагу. Пошаговое руководство по монтажу системы дренажа своими руками читайте ниже.

Дренаж для глинистой почвы

Перед организацией дренажа на участке с глинистой почвой важно знать особенности такого грунта. Предварительно проводят небольшой тест. Для этого нужно вырыть яму глубиной около 60 см, вылить в неё 6–7 вёдер воды. Если через сутки влага впитается в грунт без остатка, то участок не нуждается в сложной системе дренажа. В таком случае достаточно ливневки или засыпного осушения. Глинистый грунт не впитает полностью воду и поэтому участок требует более тщательного обустройства.

Отсутствие дренажа приводит к скоплению влаги

В результате того, что глина плохо проводит влагу, в верхних слоях почвы образуются скопления воды, лужи. Чрезмерная влажность приводит к разрушению фундаментов строений, гибели растений и созданию слишком влажной атмосферы на территории. Поэтому дренаж необходим и позволяет осушить глинистую почву, предотвращая неприятные последствия.

Для организации дренажа учитывают такие факторы, как:

• количество поступающей влаги в виде осадков, талых вод, автополива и т. п.;
• площадь территории, нуждающейся в осушении;
• финансовые возможности, определяющие тип и качество используемых для дренажа материалов.

Сочетание заглублённого и поверхностного дренажа позволяет осушить грунт, обеспечив нормальные условия для растений и сохранить постройки. При этом заглублённый вариант предполагает рытье глубоких канав, применение труб, щебня, геотекстиля, сооружение колодца для отведённых вод. Все это требует финансовых затрат и нуждается в тщательном расчёте параметров.

Правильное создание дренажа — залог устранения лишней влаги

Поверхностный водоотвод представляет собой неглубокие каналы, которые направлены в сторону колодца для сбора воды. Сверху углубления прикрыты решётками и удобны в эксплуатации. Система таких канав не требует применения труб, так как на дно траншей укладывают специальный материал. Благодаря этому влага транспортируется в колодец, а не остаётся на глинистой почве.

Ливнёвка — один из простых вариантов

Комбинирование поверхностной и заглублённой систем оптимально для глинистого грунта. Каждый вариант требует разработки схемы, на которой указано расположение канав, колодца и других элементов. При этом нужно учесть последовательность этапов монтажа, ведь дренаж должен выполнять свою функцию быстро и эффективно.

Устройство водоотвода

Для осушения глинистой почвы используют поверхностный и заглублённый дренаж. Первый вариант может быть лоточного типа или же с песчаной подушкой. В любом случае прокапывают траншеи, направленные в сторону колодца для сбора воды. Ширина канав может быть около 30 см, а глубина до 50 см. При этом соблюдают небольшой равномерный уклон в сторону колодца. Для участков с естественным уклоном в этом нет необходимости.

Простая ливнёвкаудаляет влагу после дождя

Для лоточной поверхностной системы в траншеи устанавливают специальные короба или пластиковые лотки, по которым будет транспортироваться вода в колодец. В случае с песчаной подушкой нужно насыпать на дно канав, размер которых немного больше, чем при лоточном методе, небольшой слой песка, затем щебень почти до краёв углубления. Сверху можно насыпать разноцветный гравий или уложить слой дёрна.

При поверхностном дренаже может использоваться геотекстиль

Заглублённый водоотвод предполагает создание канав, в которые укладывают слоя щебня, трубы для дренажа, геотекстиль. На отведённом месте устанавливают в углублении колодец для сбора воды, в траншеях прокладывают на слой песка и геотекстиля трубы, а затем насыпают щебень и заворачивают края полотна. Колодец должен быть расположен в крайней точке участка, а все канавы направлены к нему.

Схема дренажа

Перед началом работ по созданию дренажа следует на плане участка отметить расположение всех элементов системы. Колодец должен быть размещён в дальнем углу, канавы проходят по периметру дома или других строений, соединяются в одну траншею и ведут к колодцу. При планировании глубинной системы стоит учесть, что в глинистом грунте нельзя прокладывать труб там, где ездит тяжёлая техника, автомобили. В результате этого грунт просядет и повредит дренаж. Поэтому оптимальным вариантом является поверхностное осушение, способствующее быстрому отведению влаги.

Схема поверхностного дренажа очень проста

На схеме указывают направление каждой траншеи, а также уклон канав. Если участок расположен на склоне, то достаточно просто рыть канавы одинаковой глубины до самого колодца. На ровной поверхности расчёт уклона производят с учётом норм.

Уклон труб обозначается дробями, в которых трудно разобраться несведущему человеку. К примеру, 0,007 или 0,02. На деле эти цифры означают отношение нужного наклона трубы к её длине, выраженной в метрах. Если нужно задать уклон величиной 0,007, это значит, что на 1 погонный м трубы перепад высоты должен равняться 7 мм. А если уклон равен 0,02, то на одном метре перепад высоты составит 2 см. Такая разница в уклонах проистекает из-за того, что для труб разного диаметра требуется различная минимальная величина уклона. И чем больше диаметр, тем меньше уклон. Например, для отводных дрен всегда используются трубы диаметром 9–11 см. Минимальный уклон для них составляет 0,02. Это означает, что наклон каждого метра дрены должен быть не меньше 2 см.

После расчёта всех параметров выбирают материалы и монтируют осушительную установку. Для поверхностного дренажа используют лотки из пластика, которые устанавливают с учётом необходимого уклона, направления.

Дренаж участка своими руками на глинистых почвах — пошаговые инструкции по монтажу различных систем

Дренаж поверхностного типа можно организовать своими руками, используя схему и подобрав материалы. Простая система, состоящая из лотков, колодца и других элементов, обеспечит своевременное отведение влаги. Поверхностный дренаж дополняют глубинным или засыпным, что усиливает эффективность водоотведения.

Глубинный дренаж не портит ландшафтный дизайн участка

Глубинный дренаж: пошаговая инструкция

Для создания глубинного дренажа понадобятся трубы. Для основной магистрали применяют элементы диаметром 110 мм, а для дополнительных канав оптимальны трубы диаметром 60 мм. Колодец сооружают из бетонных колец или вставляют в углубление специальную полимерную ёмкость. Щебень фракции 20–40, крупный песок, геотекстиль также необходимы для создания осушительного комплекса.

Комплекс работ включает в себя следующие действия:

1. Для колодца следует вырыть яму, глубина которой 2–3 м. Бетонные кольца устанавливают от самого дна. Готовую ёмкость монтируют таким же образом. На дно насыпают песок слоем в 20 см, а затем щебень на 30 см. В кольцах или стенках готовой ёмкости должны быть отверстия для входящих труб. Высота их расположения равна глубине размещения труб в канавах, то есть от верхнего края около 100 см.

   Бетонный колодец нужно обработать битумом

2. Далее нужно вырыть траншеи по схеме. Их ширина составляет 50 см, а глубина равна 120 см в основной магистрали и 100 см в боковых. Основные каналы доходят до колодца, при этом уклон составляет 5 см на 1 погонный метр длины трубы. На дно канав нужно насыпать песок слоем около 20 см, а затем уложить геотекстиль. Края полотна должны быть выше краёв ямы. Далее насыпают щебень слоем в 20 см, прокладывают перфорированные трубы с соблюдением уклона.

   Геотекстиль нужно завернуть на края траншей

3. Стыковка труб между собой производится муфтовыми или раструбными соединениями. В области поворотов и на прямых участках через каждые 25 см нужно установить ревизионные колодцы. Высота таких элементов должна обеспечивать их возвышение над уровнем почвы. Ревизионные колодцы необходимы для контроля состояния и чистки системы.

   Маленькие колодцы удобны для чистки

4. На трубы нужно насыпать щебень так, чтобы фильтрующий материал полностью их покрывал. Далее заворачивают геотекстиль. Оставшееся в траншее пространство засыпают песком, а сверху укладывают слой дёрна или декоративный гравий.

   Глубинная системаимеет простое устройство

Установка поверхностного дренажа

Глубинный дренаж предназначен для устранения влаги из почвы, а поверхностная система позволяет предотвратить застаивание воды в верхнем слое глинистого грунта. Дождевая влага или талые воды сразу же выводятся в колодец, транспортируясь по специальным желобам. Это позволяет удалить воду с крыши зданий и избежать появления луж на участке с глинистым грунтом.

Лотки удобны в монтаже и имеют небольшие размеры

Для поверхностной системы нужно отметить на плане участка направление канав, которые должны вести к колодцу. Уклон соблюдается такой же, как и для глубинного дренажа. Далее проводятся следующие действия:

1. По схеме прокапывают небольшие траншеи, которые хорошо трамбуются. Нужно соблюдать уклон канав в сторону колодца или водосборников. Если участок имеет естественный уклон, то глубина каналов может быть одинаковой. Глубина траншей при этом составляет до 80 см, а их ширина равна 40 см.

   Траншеи для поверхностного дренажа имеют небольшие размеры

2. На дно траншей насыпают песок слоем в 10 см, а затем столько же щебня фракции 20–40. Далее на фильтрующий материал нужно залить бетонный раствор и сразу установить лотки для выведения воды.

   Лотки монтируют в подготовленные углубления

3. В конце каждой линии лотков нужно установить пескоуловители, используя тот же метод монтажа, что и для желобов. Дождеприёмники под водосточными трубами зданий монтируют по этой же методике. Все детали хорошо соединяются между собой, образуя единую систему. Далее лотки нужно прикрыть сверху специальными решётками.

   В разрезе поверхностный дренаж выглядит просто

Эксплуатация дренажа

Правильная организация осушительной системы любого типа является залогом комфорта на участке с глинистым грунтов. Быстрое отведение влаги после дождя позволяет избежать образования луж, повышенной влажности воздуха и разрушения фундамента строений. И также дренаж практичен на участке, где находятся растения, плохо переносящие застой воды. В таком случае следует предусмотреть дренажные канавы вокруг этих растений.

Дренаж позволяет сохранить оптимальную влажность грунта около растений

В процессе эксплуатации глубинного и поверхностного вариантов систем нужно регулярно проводить очистку от мусора, листьев, травы и песка. Это позволяет сохранить эффективность дренажа. А также нужно учесть следующие особенности эксплуатации:

• ревизионные колодцы, пескоуловители нужно регулярно очищать от загрязнений;
• повреждение заглублённых труб требует их своевременной замены;
• перед окончанием монтажа конструкции нужно проверить, вылив в трубы или лотки несколько вёдер воды. Влага должна быстро поступить в основной колодец;
• в глинистом грунте нельзя прокладывать трубы на участках, подвергающихся большой нагрузке.

Для создания дренажа своими руками следует использовать только качественные трубы и лотки, прочный геотекстиль, щебень средней фракции и крупный песок. Муфтовые и другие соединения важно тщательно фиксировать, что позволит избежать утечки влаги в неположенном месте.

Видео: как сделать дренажную ливневку

Для участка на глинистом грунте осушительная система необходима, так как позволяет устранить лишнюю влажность. При этом глинистый грунт может оседать, что требует тщательной разработки схемы расположения труб.

</index>

Советы по экономии

В период таяния снега или в сезон дождей грунт всегда насыщается влагой, и если участок расположен в низкой части рельефа, к нему будет стекать вода ещё и с соседних территорий. При этом обычно повышается и уровень вод в подземном горизонте, поэтому проблема в результате может образоваться немаленькая. Городские жители с такими ситуациями обычно не сталкиваются, но если в их владении имеются заветные загородные сотки: шесть или чуть больше – кому как повезло, такой вопрос, как дренаж на дачном участке, вполне может стать актуальным. Как можно разрешить его наиболее оптимально, вы узнаете из предложенного здесь материала.

При таком положении дел нужно срочно что-то решать

Что такое дренаж его виды и функции

На русский лад французское слово «drainage» звучит как «дренаж», и дословно обозначает «удаление поверхностной воды». При этом не имеет значения, каким именно способом оно производится – естественным, или при помощи рукотворных сооружений.

Свойства почв разного типа

• В первом случае хорошему оттоку воды способствует структура грунта – например, если он песчаный или каменистый, а так же удачное расположение участка (допустим, на пригорке). Человек вполне может создать на своей земле условия, близкие к естественным, что чаще всего и требуется при организации водоотведения.
• Именно для этого под фундамент любого строения укладываются зернистые материалы, хорошо пропускающие воду. Точно так же можно обеспечить и дренирование участка в целом, а не только какой-то одной постройки на нём.
• И только когда подобные меры не дают результата, предусматривают искусственные системы дренажа. Чаще всего это необходимо на глинистых почвах, которые практически не пропускают воду.

Глинистая почва является водоупором

• Конечно, если бы вся поверхностная вода быстро уходила вглубь почвы, корни растений не успевали бы впитать нужное для их роста количество. Этому препятствует гумус — плодородная часть, имеющаяся в большинстве почв. По аналогии с губкой гумус напитывается влагой, а вглубь уходит только её избыток.
• Иногда отвод лишней воды решается за счёт глубокой перекопки земли, внутри которой образуется твёрдый пласт. Его разрушают в процессе прохождения плугом или обработки лопатой, улучшая тем самым дренирующие свойства грунта. Но это — на грядках, не можете же вы перекопать весь двор!

Близкий уровень воды в грунте – повод для устройства искусственной дренажной системы

Для дренирования участка выбирается один из способов, представленных далее.

Видео — Дренаж дачного участка

Обычной канавы может оказаться вполне достаточно

Вдоль отмостки будет устанавливаться отводной лоток

Рытьё дренажных канав является самым простым и доступным способом регулирования гидрогеологической ситуации на участке. Копать их можно как угодно: по периметру, диагонали, с разветвлённой сетью, от каждой постройки. Чтобы вода в канавках не застаивалась, ей задаётся направление с помощью уклона, который делается в сторону общего сборника воды.

Канава по периметру участка

Это может быть кювет вдоль улицы, ближайший пруд или колодец с проницаемым дном, из которого вода может просачиваться в более глубокие слои почвы или же откачиваться насосом. Вариант подбирается в зависимости от конкретной ситуации.

Разветвлённая сеть из канав

• Если участок расположен на склоне, одна канава выкапывается поперёк него у вершины, и ещё одна, параллельная, у основания. Между собой они сообщаются посредством связывающей траншеи, по которой вода и стекает вниз, не подмывая плодородную почву. Из нижней канавки должен быть выход в ручей или кювет.

Вариант обустройства открытой отводной канавы

• Глубина траншей составляет максимум 120 см. Стенки могут быть вертикальными или скошенными, что зависит от качества грунта. Если канавы открытые (по периметру, за забором), их необходимо хотя бы раз в год очищать от ила и мусора чтобы вода не застаивалась.

Сброс воды с участка в общую канаву

На самом участке никто не станет перепрыгивать через траншеи, поэтому их чаще делают закрытыми. Но и здесь существуют варианты.

Слив дождевой воды в скрытый водосборник

Закрытая траншея с дренажным наполнением

На любом дачном наделе есть постройки: домик, баня, теплица, фундамент которых защищается от воздействия влаги в первую очередь. Отмостка, конечно, справляется с этим, но при условии, что вода от неё эффективно отводится. По её краю, либо с отступом 30 см от свеса кровли, копается дренажная траншея, в которую может быть уложен пластиковый лоток.

Если канава рядом с домом, в неё устанавливается водоприёмный лоток

Однако если вы не планируете облицовывать придомовую территорию, а хотите, к примеру, её озеленить, можно поступить проще:

Таблица 1. Озеленение придомовой территории.

Фото, шаги	Комментарий
Шаг 1. Роем траншею	Роете канаву на глубину в полторы лопаты. Уклон делаете в сторону слива, 1:40.
Шаг 2. Застилаем геотекстилем	Застилаете её геотекстильным полотном, которое в данном случае будет исполнять роль фильтра, и не позволит дренирующему наполнителю заиливаться.
Шаг 3. Сыплем керамзит	Высыпаете на дно траншеи любой крупнозернистый материал на толщину около 10 см. Здесь использован керамзит, но можно и щебень.
Шаг 4 . Добавляем слой песка	Поверх него сыплете песок.На заметку! При устройстве трубных дренажных систем, которые устраивают при высоком УГВ, на керамзит укладывают дрены (перфорированные трубы), а потом уже песок. Но при необходимости отведения поверхностной воды, отводящая система и без них работает отлично.
Шаг 5. Заворачиваем	Так что, заворачиваете слои насыпного грунта в ткань…
Шаг 6. Засыпаем вынутым грунтом	… закидываете обратно вынутый грунт…
Шаг 7. Укладываем дёрн	… и укладываете куски дёрна.

Вариант, когда в канавах уложены трубы, называют гончарным дренажом. Схема его устройства представлена ниже:Схема дренажной траншеи с трубой

Чаще всего это пересекающая участок по диагонали центральная труба с присоединяющимися к ней побочными ответвлениями. Их количество и взаимное расположение зависит от типа почвы: чем хуже она пропускает воду, тем более интенсивно дренируется – то есть расстояние между канавами становится меньше. Выглядит это примерно как на фото снизу:

Боковые ответвления присоединяются к центральной траншееСоединения трубКолодец для сброса воды

Трубы могут быть не только пластиковыми, но и металлическими, асбоцементными или бетонными. Как вариант, их выкладывают из четырёх кирпичей в сечении. Главное, чтобы  правильно соблюдался уклон, и был устроен качественный водосборник.

Цены на различные виды геотекстиля

Геотекстиль

Фильтрующие и накопительные колодцы

При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.

Дренаж дачного участка

Вариант 1. С дренажными колодцами

Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.

Примечание! В разветвлённых системах больших участков вода, которая не успеет впитаться в грунт в маленьких колодцах, может самотёком попадать в общий коллектор, в который сливаются и бытовые канализационные отходы. А оттуда, как на картинке снизу, она уже будет перебрасываться на фильтрационное поле.

Круговой дренаж на участке со сливом в дренажные колодцыСамодельный колодец из трубыКолодец в заводском исполнении

Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.

На заметку! Такой колодец можно не закрывать крышкой, а заполнить доверху битым глиняным кирпичом или бутом и сверху просто уложить дёрн. Подобные сооружения очень эффективны на глинистых почвах, которые для недопущения заболачивания не рекомендуется глубоко перепахивать.

Цены на популярные модели дренажных колодцев

Колодец дренажный

Вариант 2. С накопителем

Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.

• Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
• В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.

Ливневый накопитель с погруженным в воду насосом

• Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
• В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.

Цены на модельный ряд электрических погружных насосов

Электрические погружные насосы

Видео — Советы и рекомендации

Дренажная система в дизайне ландшафта

Затейливо выложенная галькой траншея

Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.

Подпорные стенки из камня, образующие водоотводный канал

Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.

Ручей с мостиком в садуКанавы, закрытие ячеистой решёткой

Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.

Вода по лотку уходит к водоприёмнику

Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.

Водоприёмник под водосточной трубой

Возможно, вам также будет интересна наша статья на тему — Водопровод на даче из колодца.

Используемые источники:

• https://delairukami.ru/sad-i-ogorod/drenag-na-ychastke-doma/
• https://www.kanalizaciya-stroy.ru/drenazh-uchastka-na-glinistyx-pochvax-svoimi-rukami.html
• https://remoskop.ru/drenazh-uchastka-svoimi-rukami-na-glinistyih-pochvah.html
• https://remont-book.com/drenazh-na-dachnom-uchastke-samyj-prostoj-sposob-svoimi-rukami-sxemy-i-dizajn-landshafta/
