Почему тухнет газовый котел? Разбор причин и способов их устранения

Самые новые модели газовых котлов характеризуются высокой мощностью и скоростью нагрева. Однако цены на них, мягко говоря, кусаются. Можно попробовать воспользоваться более экономным вариантом и поставить на старый котел новую автоматику либо исправить старую. Принцип работы и устройство автоматики газовых котлов отопления старого образца объясним в данной статье.

Для чего нужна газовая автоматика

Котлы старого образца были произведены в соответствии с параметрами газа и особенностями системы отопления, которые были в ходу несколько десятков лет назад. Это, например, модели КЧМ, АОГВ. При этом их прочность дает возможность их эксплуатации еще долгие годы. А вот с автоматикой беда, довольно часто она выходит из строя. В такой ситуации есть три варианта:

продиагностировать уже имеющуюся автоматику и заменить необходимые детали;
оснастить надежный и качественный агрегат современной автоматической системой;
приобрести новый котел.

Разница, разумеется, в цене вопроса, усилиях и времени владельца.

Рассмотрим наиболее дешевый вариант – устранение неполадок газовой автоматики на старый котел. Однако для начала разберемся, для чего вообще предусмотрена автоматическая система в теплоносителе.

Газовая автоматика позволяет регулировать и поддерживать необходимый уровень температуры теплоносителя, а также служит для автоматического прекращения подачи газа в нештатной ситуации. Установка автоматики на старый газовый котел позволит быть уверенным, что если пламя горелки погаснет, то через короткое время система сработает на то, чтобы прекратить подачу газа без вашего участия.

Если вы захотите сменить автоматику, то учитывайте, что отечественные изготовители выпускают модели, которые подходят практически на любой старый теплоноситель. Импортную автоматику можно установить не на все. К тому же при установке зарубежной автоматики на газовые котлы старого образца могут работать не все ее функции – не позволят конструктивные особенности котла.

Принцип работы автоматики на газовых котлах старого образца

Нередкими проблемами при отоплении помещения газовыми котлами являются затухание пламени в горелке и загазованность помещения. Происходит это по нескольким причинам:

недостаточная тяга в дымоходе;
слишком высокое либо слишком низкое давление в трубопроводе, по которому подается газ;
угасание пламени на запальнике;
негерметичность импульсной системы.

При возникновении данных ситуаций автоматика срабатывает на прекращение подачи газа и не допускает загазованности комнаты. Поэтому установка качественной автоматики на старый газовый котел – это элементарные правила безопасности при использовании его для обогрева помещения и подогрева воды.

Вся автоматика любой марки и любого производителя имеет один принцип работы и основные элементы. Отличаться будут лишь их конструкции. Старые автоматики «Пламя», «Арбат», САБК, АГУК и другие работают по следующему принципу. В том случае, когда теплоноситель остывает ниже установленной пользователем температуры, срабатывает датчик подачи газа. Горелка начинает подогрев воды. После достижения на датчике заданной пользователем температуры происходит автоматическое отключение датчика газа. Автоматика старого образца энергонезависима, не нуждается в электроэнергии. Ее регулировка, подключение и отключение производятся человеком. Команды передаются с помощью электромагнитных импульсов.

Видео рассказывает как работает автоматика газовых котлов АОГВ, КСТГ.

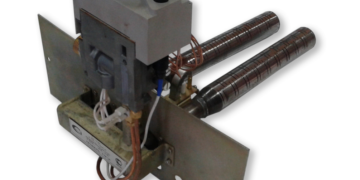

Основные элементы автоматики

Основными элементами автоматики для газового котла являются:

терморегулятор;
клапан-отсекатель;
датчик тяги;
датчик пламени;
трубка запальника;
запальник;
горелки.

Попробуем доступно объяснить, как работает автоматика для газового котла, разобрав его на основные элементы и рассказав об их функциях.

Газ проходит через газоочистной фильтр. Далее поступает на электромагнитный клапан, регулирующий подачу топлива на горелку. Рядом с клапаном расположены датчики температуры и тяги, контролирующие показатели и сигнализирующие о выходе их за допустимые нормы. Также в комплект автоматики для газовых котлов входит терморегулятор с сильфоном и штоком, предназначенный для настройки желаемой температуры. Для регулирования показателей используется специальная кнопка. При нагревании воды до заданной пользователем температуры срабатывает терморегулятор, подача газа к горелке прекращается, при этом запальник работу продолжает. При остывании воды на 10-15 градусов подача газа возобновляется. Горелка загорается от запальника. Запускается автоматика в работу ручным способом.

Датчики пламени и тяги

Датчики пламени и тяги работают по такому принципу. Датчик тяги реагирует на ухудшение дымовой тяги и передает импульс в систему контроля. Он расположен в дымовом колпаке. Оснащен пластиной из сплава двух металлов: железа и никеля. При ухудшении тяги дымовые газы накапливаются и разогревают пластину. Она деформируется, контакты при этом размыкаются, останавливается приток топлива в камеру сгорания. Когда температура уменьшается, пластина возвращается в свое обычное состояние.

По такому же принципу работает и датчик температуры. При нагреве воды в котле выше установленной температуры срабатывает рычажной механизм, и клапан регулятора температуры закрывается. Поступление газа прекращается, горелки гаснут.

При остывании воды сильфон датчика сжимается, срабатывает рычажной механизм, клапан регулятора температуры открывается, газ начинает поступать, и загораются горелки.

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

неисправность газового крана;
засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
сильная тяга воздуха;
низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

</ul></ul></ul>Поделиться:

Квартиры и частные дома часто отапливают газовым оборудованием? Их работу контролируют датчики, а регуляторы на панели позволяют самостоятельно выбирать температуру нагрева. Считается, что такой способ отопления гораздо экономичнее. Но что делать, если газовый котел не отключается? В результате потребляется много топлива, а техника работает на износ. Основные причины: поломка датчиков, низкая температура в трубах, засоры и неправильные настройки. Рассмотрим пути их устранения подробно.

Почему котел не выключается

Работу настенных и напольных котлов контролирует автоматика. Какая бы у вас ни была модель («Бош», «АОГВ», «Лемакс», «Навьен»), по достижении установленной вами температуры она должна отключиться. Как это происходит:

Вы устанавливаете на терморегуляторе значение.
Начинается нагрев.
Датчик температуры измеряет показатели.
Как только достигнуты нужные значения, датчик посылает сигнал плате управления, которая отключает работу котла.
Как только температура в контуре начинает снижаться (это также фиксируют датчики), агрегат автоматически запускается.

По каким причинам техника постоянно работает? Разберем подробнее каждый пункт.

Не отключается автоматика, не срабатывает термодатчик

Подобный сенсор установлен на подающей и обратной линии. Если один из них выходит из строя, система «не понимает», что пора остановить работу, потому что сигнал не поступает. В результате при наборе температуры техника не отключается.

Что делать:

Провести диагностику датчиков.
Проверить их соединения, подтянуть проводку.
Зачистить окисленные контакты.
Заменить неисправные элементы.

За ремонтом блока автоматики можно понаблюдать на видео:

Недостаточная температура в обратной трубе отопления

Такое случается из-за плохой теплоизоляции помещения: окон, стен, крыши. В результате повышаются теплопотери, отчего контур быстро остывает. Агрегат пытается поддерживать оптимальные значения в помещении. Проблема характерна для двухконтурных котлов «Аристон», Panther и других марок.

Определить плохую теплоизоляцию крыши можно по сосулькам зимой. Снег скапливается наверху, в результате большой теплопотери он тает, от этого нарастают сосульки. И чем они больше, тех хуже изоляция. Единственный выход — дополнительно утеплить помещение либо установить камины для обогрева.

Техника совсем не выключается, когда жидкость очень медленно движется по трубам. Возможные причины:

Засор фильтров. Прочистите их от мусора и грязи. Грубый фильтр часто отсекается запорными кранами с обеих сторон. Поэтому его демонтаж и чистка проводится легко.

Проблемы с насосом. Проверьте регулировку насоса. Если установлена минимальная скорость, тогда поменяйте на максимальную.

Засор одного из теплообменников

Тогда турбина насоса будет постоянно работать, нагнетая жидкость. При этом снижается напор, и вода долго нагревается. Водопроводная вода содержит соли калия и магния. Они оседают на деталях теплообменника при нагреве.

Самостоятельно можно очистить трубчатый радиатор. Битермические модели отличаются сложной конструкцией. Это труба, внутри которой находится еще одна труба крестообразной формы. По одной движется теплоноситель для отопления, по другой — для ГВС. Проблема в том, что жидкость в них нагревается одновременно, в результате быстро откладывается накипь. Провести чистку своими руками невозможно.

Обычный змеевик достаточно демонтировать, подключить к отверстию насос и прокачать реагентом.

После обязательно промыть проточной водой. Чтобы не выполнять чистку слишком часто, специалисты рекомендуют устанавливать магнитные фильтры. Они очищают воду от солей.

Другие причины

На терморегуляторе установлено минимальное значение. Этой температуры недостаточно для обогрева всей площади, поэтому отрегулируйте показатели.

Неверно отрегулирована горелка. Если в вашей модели установлена горелка с модуляцией пламени, убедитесь, что ее мощности достаточно для нагрева. Возможно, лучше выставить большее значение.

Не срабатывает программатор на наружном термостате. Проверьте детали, при неполадке установите исправные элементы.

Неправильный монтаж, обвязка системы отопления. Если вы выполняли подключение самостоятельно, проверьте последовательность обвязки согласно схеме. При малейшем сбое в установке контур может функционировать неправильно.

Самая серьезная проблема — неисправность электронной платы. Ее диагностику, ремонт и замену лучше доверить специалисту.

Какой можно сделать вывод? Первое — подбирайте правильно технику, с учетом ее мощности и площади помещения. Второе — проводите подключение, только если у вас есть подобный опыт. Третье — регулярно выполняйте технический осмотр и чистку котла. Это основные критерии длительной и успешной эксплуатации.

RMNT.RU В /В Статьи и обзоры В /В Инженерные системы В /В Отопление и теплоснабжение

Из данной статьи вы узнаете, какие проблемы могут возникать вВ автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, аВ главное, разберёмся, какие действия необходимо предпринять для диагностики иВ устранения данной неисправности.

Материалы из сети:

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА \| код. 411211 \| Legrand	12В 306.60В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА \| код. 11450 \| Schneider Electric	1В 707.75В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА \| код. 11452 \| Schneider Electric	1В 842.80В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 \| код. SQ1301-0536 \| TDM	3В 838.20В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 \| код. WKP15-16-04-10 \| IEK	1В 052В рубКупить
	Софтстартер PSR9-600-70 4кВт 400В (100-240В AC) \| код. 1SFA896105R7000 \| ABB	8В 182.90В рубКупить
	Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) \| код. 1SFA896106R1100 \| ABB	10В 608В рубКупить

Главная / Газовые котлы

Газовый клапан требуется для организации системы подачи топлива на газогорелочное устройство котла. Это позволяет работать ему в экономичном режиме с высокой мощностью, гарантируя безопасную работу и автоматическое управление теплотехническими процессами.

Источник фото: ulyanovsk.santechsystemy.ru

Данное устройство эксплуатируется с повышенной нагрузкой, поскольку работает постоянно в паре с источником тепловой энергии, поэтому его детали и узлы подвержены износу и нуждаются в периодическом ремонте и техобслуживании. Несложный ремонт клапана газового котла можно выполнить самостоятельно в домашних условиях.

Разновидности клапанов в газовом котле

Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.

По конструкционному изготовлению:

Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.

Четырехходовой клапан Навьен. Источник фото: ebay.fr

Следующий принцип классифицирования — это вариант управления устройством:

С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Устройство и работа клапана. Источник фото: flurshow.ru

Принцип работы

При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитилек.
Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
Все это время запальник будет гореть в дежурном варианте.

За газоподачу в клапане несёт ответственность мембранное устройство, играющее роль регулятора по давлению газа. Когда оно падает ниже нормы, топливный канал запирается и осуществляется аварийное отключение котлоагрегата.

Основания для аварийной остановки горелки котла Протерм:

Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

скачка линии в питании котлоагрегата;
существования источников блуждающих токов;
засор клапана-отсекателя инородными элементами;
наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание.

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
Проверяют полученный результат, например, включив котел.
Если котел загорится, горелка будет работать, то неисправность устранена.
Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

устройство системы зажигания;
тепловентилятор;
электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

вентилятора;
пьезорозжига;
электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Прежде чем начинать работать с устройством, тщательно изучают документацию завода-изготовителя. В процессе работы нельзя допускать нарушение целостности уплотняющих деталей и раскручивать сборочные винты.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Газовые котлы – надежное оборудование, снабжающие теплом и горячей водой наши загородные дома и часть городских квартир. К сожалению, и они не могут работать совершенно без поломок. А в числе нарушений нередко фигурируют клапаны – устройства защиты и подачи горючего в агрегаты.

Мы расскажем, как и какой ремонт клапана газового котла можно выполнить собственноручно. В подробностях разберем ситуации, сигнализирующие о возникновении связанных с ними нарушений в работе. Подскажем, стоит ли прилагать собственные усилия или лучше обратиться к газовщикам.

В представленной нами статье вы найдете пошаговые руководства по восстановлению работоспособности газовых котлов путем ремонта или замены газового, предохранительного и трехходового клапана.

Разновидности клапанов в газовом котле

Нормальную работу газового оборудования, предназначенного для нагрева санитарной воды и подготовки теплоносителя, обеспечивает широкий набор систем, деталей, устройств, каждое из которых четко выполняем возложенную именно на него важную функцию.

В конструкции газовых котлов есть следующие типы клапанов:

Газовый клапан. Компонент газовой системы, отвечающий за пропорциональную поставку голубого топлива в газовую горелку, обеспечивающий стабильный процесс горения в соответствии с командами электронной платы. В составе этого электромагнитного устройства есть еще запорные и регулировочные клапаны.
Предохранительный клапан. Составляющая гидравлической системы, предназначенная для сброса излишка теплоносителя из отопительного контура в случае превышения нормативных значений давления.
Трехходовый клапан. Деталь гидравлической системы только двухконтурных котлов. Перенаправляет поток подогреваемой воды из контура отопления в ГВС во время потребления ее с гигиеническими целями. В зависимости от класса котла бывает с сервоприводом и без него.

Все перечисленные виды клапанов, участвующих в работе газового котла, можно заменить или отремонтировать в случае поломки.

Галерея изображенийГазовые котлы нового поколения являются по сути мини-котельными. В их конструкции есть защитные, контрольные и регулировочные устройства, которые раньше монтировали в трубопровод отопленияВ корпусе небольшого по размерам газового агрегата расположен циркуляционный насос, отвечающий за движение воды через теплообменники, и расширительный бак, обеспечивающий резерв на расширение нагревающейся водыРавномерную подачу и порционную дозировку голубого топлива осуществляет газовый клапан, на фото он в центре. В других конструкциях котлов может располагаться несколько в другом местеПредохранительный клапан (1) позволяет избавиться от излишка теплоносителя, трехходовый (2) клапан переводит поток по байпасу (4) с отопления на подачу в смесители. Устройство для автоматического стравливания воздуха (3) выпускает излишки из котлаНастенный котел без лицевой панелиЦиркуляционный насос и расширительный бачокГазовый клапан нагревательного агрегатаПредохранительный и трехходовый клапаны

Давайте ознакомимся с технологии восстановления их работоспособности. Освоив несложные ремонтные принципы и приемы, можно значительно увеличить срок службы самого котла.

Характерные поломки и методы ремонта

Перечисленные выше виды клапанов выполняют неоднозначные функции, различаются по конструкции. Различаются и причины, по которым они приходят в непригодность, и способы устранения поломки.

Нарушения в работе газового клапана

Основным назначением газового клапана является регулировка давления газа, подаваемого через форсунки в горелку. Настроить подачу можно так, чтобы в камеру поступало от 25 до 100% потока. Все зависит от того, какой тип газа предстоит использовать в работе оборудования, сколько воздуха будет поступать для нормального горения.

По сути, это электромагнитное устройство, основная работа которого осуществляется только с подключением к электропитанию. Однако когда его электромагнитные катушки обесточены, газовый клапан выполняет функцию детали безопасности. В этом случае он плотно перекрывает каналы, по которым перемещается газообразное горючее.

Зажженный запальник действует на рабочую часть термопары, которая начинает вырабатывать ток. Генерируемое электричество передается катушке газового клапана, которая притягивает металлическую шайбу и открывает путь голубому топливу

Генерируемый термопарой газовой колонки или котла отопления заряд попадает на электромагнит (катушку) газового клапана, в результате чего металлическая шайба запорного клапана примагничивается к катушке. Шайба открывает мембрану, чтобы газ мог пройти к запальнику и форсункам горелочного блока.

При затухании или уменьшении пламени ниже нормативных значений термопара прекращает вырабатывать электричество. В итоге происходит размагничивание катушки, удерживающей шайбу. Каналы подачи голубого топлива закрываются.

Если к катушкам газового клапана не поступает ток, устройство герметично закрывает канал поставки голубого топлива в горелку. Кроме запорного клапана в конструкции газового крана есть еще и регулировочные приспособления, с помощью которых производится настройка минимально и максимального потока газа

О необходимости принять меры сообщит падение или повышение статического давления, т.е. давления на входе при неработающем котле. Для агрегатов, перерабатывающих магистральный газ, оно должно быть не ниже 17 мбар. Для котлов, питающихся сжиженным топливом, – не ниже 35 мбар.

В списке типичных поломок газового клапана значатся:

Нарушения в электрической цепи, питающей электромагнитное устройство. В этом случае всю проводку и контакты в зонах подключения следует проверить мультиметром. При выявлении обрыва его устраняют банальным способом: путем замены поврежденного провода, зачистки и затягивания контактов.
Засорение газового клапана. Каналы устройства могут периодически засоряться минеральными частицами, поступающими вместе с некачественным газом, элементарным нагаром и кальциевыми солями, образующимися в случае наличия конденсата в поставляемом топливе. Спасает простейшая механическая чистка.
Выход из строя термопары. Зачастую требует полной замены из-за полного выгорания рабочего края. При этом на электромагнит совершенно не передается ток, как следствие котел не зажигается совсем или блокируется через пару минут работы.
Механическое повреждение газового клапана. К примеру, приведенной выше шайбы. Она или перестает плотно прижиматься и обеспечивать герметичность, или не реагирует на регулировку, из-за чего в камеру поступает неконтролируемый объем газа. Для устранения производится замены или клапана, или поврежденной детали.
Замыкание на корпус обмотки электромагнитной катушки. Чаще всего происходит из-за кратковременного перегрева и последующего оплавления пластиковой втулки, на которую наматываются витки электромагнита.

Понятно, что перечень всех поломок можно разделить на две группы: нарушения в электрической части и механическое повреждение деталей.

В продажу газовые котлы поступают с выполненными в заводских условиях настройками на потребление магистрального газа. Их изменяют в случае корректировки расхода газообразного топлива или в случае перевода котла на работу от сжиженной газовой смеси

Сразу предупреждаем, что при проведении любых ремонтных мероприятий, для которых нужно будет снимать корпус агрегата, автоматически лишает владельца права воспользоваться гарантией от производителя. Кроме того, ни фирма, ни организация, с которой заключен договор на обслуживание, не будет нести малейшей ответственности за негативный результат.

Бывает, что вместо того чтоб узнать, как грамотно починить электромагнитный клапан газового котла, хозяин агрегата упорно старается включить его. При этом непрерывно жмет на кнопку устройства подачи газа, пытаясь запустить горелку. Так поступать категорически нельзя.

Если самостоятельно открывать путь газовому потоку, горелка котла все равно не зажжется. Зато газ бесконтрольно будет поступать в помещение, пока владелец будет удерживать палец в буквальном смысле «на курке». Чем это угрожает? В лучшем случае легким отравлением, в худшем – взрывом.

С шагами восстановления электромагнитной катушки газового клапана ознакомит следующая подборка фото:

Галерея изображенийВ качестве примера разберем электромагнитное запорное устройство простейшей конструкции от котла Ростовгазоаппарат АОГВВ рабочем состоянии металлическая шайба клапана обязана примагничиваться к катушке при подаче на нее тока от батарейки в 1,5В. Из-за замыкания на корпус обмотки она не магнитиласьОсматриваем электромагнитную часть газового клапана, ищем замыкание катушки, каждая из которых включает 6-7 витков толстого проводаОтсоединяем от корпуса припаянную к нему втулку с резьбой, разогрев паяльником место соединенияУдаляем полимерную втулку, которая изолировала провод обмотки. Она деформировалась и стала причиной замыкания обмотки клапанаВместо поврежденной и деформированной втулки ставим новую деталь. Если ее не удалось купить, подойдет пара отрезков ПВХ трубок, продетых друг в дружкуВсе детали, которые были отделены от корпуса газового клапана, ставим на штатные места в порядке, обратном порядку, выполняемому во время разборкиПосле сборки деталей газового клапана привариваем втулку с резьбой обратно к корпусу газового клапанаШаг 1: Разборка газового клапанаШаг 2: Поиск неисправности клапанаШаг 3: Поиск участка повреждения катушкиШаг 4: Открепление от корпуса втулкиШаг 5: Удаление изоляционной втулкиШаг 6: Замена поврежденной пластиковой втулкиШаг 7: Обратная сборка газового клапанаШаг 8: Припаивание резьбовой втулки

Отремонтировать клапан газового котла не слишком просто, но это гораздо дешевле, чем покупать и ставить новое оборудование для подготовки теплоносителя и горячей воды.

Завершив ремонт, с целью профилактики все составляющие газовой системы стоит очистить от загрязнений. С участков пайки следует удалить флюс, используя предназначенный для этого растворитель. Далее нужно проверить работоспособность клапана, запитав его от батарейки на 1,5В.

Проблемы с предохранительным клапаном

В конструкции настенного газового котла нового поколения обязательно есть как минимум один предохранительный клапан. В газовых колонках и старых напольных агрегатах для отопления он не предусматривался. Считалось ведь, что это защитное устройство должно было монтироваться на трубопровод после котла.

Двухконтурные агрегаты, обрабатывающие систему отопления и ветки подачи санитарной воды, могут снабжаться парой предохранительных клапанов. Один из них ставят на отопление, второй – на трубопровод ГВС. В обоих случаях это устройство приоткрывается от превышения давления в системе и выпускает излишки воды. Затем автоматически захлопывается.

Нет смысла ремонтировать предохранительный клапан, так как в большинстве случаев поломки его связаны с появлением трещины на корпусе или срыве резьбы, нарушающей герметичность. Это устройство просто меняют

О проблемах с предохранительным клапаном собственникам газового котла сообщит протечка в области расположения этого защитного устройства. Оно находится в нижней части агрегата, недалеко от циркуляционного насоса. С точным расположением ознакомит технический паспорт.

При наличии серьезной поломки ремонтировать предохранительное устройство не имеет смысла. Производится только замена. Если под уплотнителем или в механической части застряла песчинка, есть резон банально разобрать и снова собрать приспособление.

Неполадки с техходовым клапаном

Повторимся – трехходовыми клапанами снабжаются только двухконтурные котлы. Их задача заключается в перенаправлении потока воды из отопления в ГВС и обратно. Точнее, вода по команде трехходового крана поступает в пластинчатый теплообменник для последующей подачи ее в точки водоразбора или в основной теплообменник, связанный с системой отопления.

Нарушения в работе трехходового клапана можно определить:

По снижению температуры теплоносителя в контуре отопления.
По холодной воде, поступающей в сантехнические приборы при работающем нагревательном оборудовании.
По отсутствию эффекта переключения, т.е. по нагреву либо только теплоносителя, либо только санитарной воды.

Самой распространенной причиной поломки трехходового клапана является появление минерального осадка на внутренних стенках устройства. Происходит это из-за простейшего засорения, из-за того, что на водопровод перед газовым котлом не поставили фильтр.

Значительно реже перегорает сервопривод или выходя из строя отдельные его компоненты. При выявлении неполадок с приводом менять придется полностью трехходовый кран. Его подбирают согласно спецификации, указанной в техпаспорте производителем агрегата.

Однако беспощадно выкидывать устройство переключения в случае его отказа работать не нужно. Работоспособность такого прибора можно попытаться восстановить, чтобы оставить в качестве резервного аппарата.

Этапы ремонта трехходового клапана подробно изложены в следующей фото-галерее:

Галерея изображенийЕсли трехходовый кран двухконтурного газового котла перестал перенаправлять поток нагреваемой воды с отопления на ГВС, значит, он требует ремонта. Кроме устройства мастеру понадобится крестовая отвертка, паяльник и мультиметрИзучаем состояние входного отверстия. В большинстве случаев на нем видны минеральные отложения и ржавчинаДля того чтобы разобрать трехходовый кран газового котла, откручиваем четыре шурупа, применяя в работе крестовую отверткуМультиметром проверяем работоспособность двух микропереключателей, находящихся внутри корпуса.Открутив еще два шурупа, снимаем двигатель трехходового клапана, чтобы проверить его состояниеВсе внутренние детали разобранного трехходового клапана осматриваем, очищаем от ржавчины и минерального осадкаПроизводим тестирование работоспособности мотора клапана. Проверяем сопротивление между его выводами. Если показания тестера измеряются в единицах Ом, меняем. Сопротивление рабочего мотора должно быть 15 кОм или около этого значенияЕсли ремонт клапана не дал ожидаемых результатов и проводка, соединяющая клапан трехходовый кран с проводкой, оказалась в порядке, дело в электронной плате. Теоретически ее можно отремонтировать, но лучше поменятьЭтап 1: Подготовка техходового клапана к ремонтуЭтап 2: Осмотр входного отверстияЭтап 3: Откручивание винтов от корпуса клапанаЭтап 4: Проверка работоспособности микропереключателейЭтап 5: Отсоединение двигателя клапанаЭтап 6: Очистка внутренних поверхностей от осадкаЭтап 7: Тестирование работы двигателя кранаЭтап 8: Электронная плата для замены

Не забываем о том, что устройство перенаправления воды подключается к электропитанию. Значит, если сам клапан не поврежден, неполадки могут быть в проводке. Устраняются они элементарным способом: сначала проводку проверяют прозванивают, затем меняют поврежденный провод.

Если все в порядке с проводкой, то надо проверить контакты. Все места соединений проверяют мультиметром. Для профилактики их нужно рассоединить, протереть спиртосодержащим составом, снова подключить, затянув с усилием.

Бывает, что в отказе трехходового крана выполнять работу виноват не он сам и не электропроводка, а отправляющая команды электронная плата. В мастерской ее, конечно, могут восстановить, заменить перегоревший резистор. Но чаще всего меняют полностью на аналогичную модель.

Выводы и полезное видео по теме

С устройством газового клапана, причинами нарушений в работе и методами ремонта ознакомит следующий видеоролик:

Решение проблемы с трехходовым клапаном газового нагревательного агрегата:

Разборка и чистка предохранительного клапана:

Ремонт клапанов газового оборудования позволит значительно продлить эксплуатационные сроки агрегатов. Починить их значительно проще и дешевле, чем покупать новую модель. Не все ремонтные операции рекомендуется проводить самостоятельно, но простейшие действия вполне доступны домашним мастерам.

Хотите поделиться собственным опытом в деле восстановления работоспособности клапанов газового котла? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.

Используемые источники:

http://oteple.com/dlya-chego-nuzhna-i-kak-rabotaet-avtomatika-na-gazovyx-kotlax-starogo-obrazca/
https://cosmo-frost.ru/gazovye-kolonki-i-kotly/neispravnosti-gazovye-kolonki-i-kotly/pochemu-gazovyj-kotel-ne-otklyuchaetsya-postoyanno-rabotaet/
https://www.rmnt.ru/story/heating/avtomatika-dlja-gazovyx-kotlov-ustranenie-problem-srozzhigom-zapalnika.737158/
https://kotle.ru/gazovye-kotly/remont-klapana-gazovogo-kotla
https://sovet-ingenera.com/otoplenie/kotly/remont-klapana-gazovogo-kotla.html
