Почему не включается, не запускается, не зажигается газовый котел

Каталог / Инструкции по ремонту газовых котлов АОГВ Жуковский

В В В В В В В В В В В В В В В В В В В В  <font>Когда котел АОГВ не включается</font>, обычно перед глазами стоитВ вот такая картина, как на первом фото. Кнопка электромагнитного клапана зафиксирована в нажатом положении.В Зажата либо карандашом, либоВ замотанаВ скотчем.В Ситуация в этом случае такова, что котел работает так сказать «напрямую», в обходВ всех защит. Это неприемлемо, хотя очень распространеноВ в бытовойВ практике. Некоторые даже не подозревают, что сидят верхом на бомбе. Когда кнопка клапана не фиксируется, основных неисправностей всего три.

<font>1. Неисправность термопары.</font> Термопара либо прогорела, либо плохой контактВ термопары с электромагнитным клапаном.В В

В

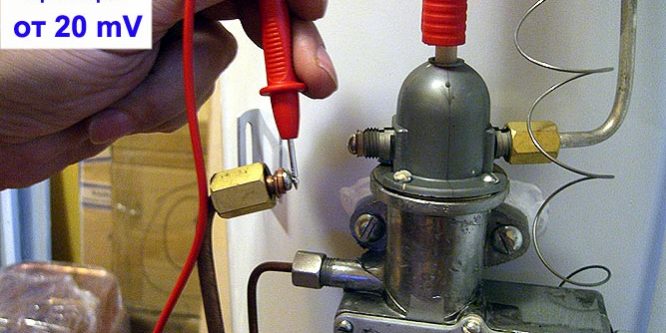

Для начала проверяем термопару. Откручиваем гайку подключения термопары. Оставляем ее кончик в работающем запальнике (котел же работает?!) и берем тестер. Один щуп на корпус термопары, другой — на контакт термопары.

При нагреве термопара вырабатывает ЭДС, которая и должна удерживать кнопку клапанаВ в нажатом положении. Если ЭДС менее 20 mV, — то термопара однозначно под замену. И Вам нужна «Инструкция по замене термопары».

<font>2. Неисправность электромагнитного клапана.</font>В  Электромагнитные клапаны ведут себя по-разному, но в основной массе, — это надежные, слаботочные и довольно примитивные устройства, внутри которых находится обыкновенная обмотка. Ток есть, -В магнит магнитит, тока нет и магнита нет. Коробки выходят из сторя обычно за давностью лет. Бывают также случаи, когда гайку термопары или термопластины пытаются затянуть как можно сильней (а здесь нужен всего-лишь обычный электрический контакт). Тянут так, что отрывают внутри коробки провода обмотки от выходящих контактов. Можно поробовать измерять сопротивление электромагнитного клапана, но обычно этим никто не занимается. Электромагнитный клапан, как правило, меняется в цепочке перечисленных здесь неисправностей последним.В Либо онВ просто меняется сам по себе за давностью лет. Либо, если котел находится далеко географически, клапан берем с собой для того чтобы устранить проблемуВ по-любому и наверняка. Если принято решение о замене Электромагнитного клапана, дляВ осуществления этого процессаВ Вам обязательно понадобится «Инструкция по замене электромагнитного клапана».

<font>3. Неисправности, связанные с работой термопластины (плохая тяга)</font>

В

Проблемы, связанные с работой данного устройства, давно известны. Само место, где находится термопластина подвержено воздействию как воздуха, так и конденсата. Обычная ражавчина, окисление, плохой контакт, закисание иногда даже вызвает ненависть к данному устройству. Завод выпустил даже специальную контрольную гайку для выявления неполадок, связанных с работой термопластины. Набросив контрольную гайку на правый контакт Электромагнитного клапана Вы сразу обходите термопластину и понимаете, она это или не она. Дело в том, что пока правый контакт Электромагнитного клапана разомкнут (а должен быть нормально замкнут) мы вообще не поймем, что не так с котлом. Если гайки под рукой нет, замыкаем правый контакт клапана на корпус, например, при помощи фольги. Если сразу все заработало, разбираемся с термопластиной: зачищаем, регулируем и т.д. Для того, чтобы заняться термопластиной всеръез неплохо было бы получить «Полные сведения по работе термопластины (плохая тяга)».

В

Здесь были представлены все три, самые частоповторяемые неисправности, которые «не дают кнопке электромагнитного клапана оставаться в нажатом положении».В В

Узнать подробнее о товаре

Цена: 250 рублейв корзину

Для понимания причин того, почему не зажигается или тухнет газовый котел, важно понимать принцип функционирования системы. Анализ наиболее распространенных практических ситуаций — почему не включается и не загорается котел, и рекомендации по ремонту — представлены в материале.

Принцип работы газовой горелки

Существует несколько разных типов газовых горелок, однако их принцип работы одинаковый.

Горелка представляет собой металлическую полую трубку с несколькими отверстиями (соплами). В нее подается газ, который сгорает на воздухе, нагнетающемся в камеру сгорания.

В итоге образуется смесь продуктов горения (угарный, углекислый газ, пары воды, сажа – чистый углерод), которая выводится наружу. Газ распределяется равномерно благодаря системе сопел, а воздух нагнетается за счет естественной тяги (в промышленных печах тяга принудительная).

Схематично это можно представить так.

А в реальном газовом котле горелка выглядит так.

Таким образом, если газовый котел не загорается, это значит, что не выполняются какие-либо из условий горения:

1. Не подается газ.
2. Отсутствует тяга (не подается воздух).
3. Не выводятся продукты горения (в результате они скапливаются и не дают пламени разгореться, из-за чего оно тухнет сразу после поджигания).

Основные причины проблем с газовым котлом

Приступать к ремонту оборудования можно только после того, как будет точно определена причина неисправности. Затем можно определить, возможно устранить ее самостоятельно или придется вызывать мастера.

Внешние причины неполадки котла

Причины затухания горелки котла могут быть вызваны внешними факторами:

• ухудшение естественной тяги дымохода или ее опрокидывание;
• понижение давления газа в магистрали;
• неисправности счетчика газа;
• засорение газового фильтра;
• отключение электроэнергии;
• недостаток приточного воздуха;
• сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
• неполадки системы отопления.

Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.

Читайте также:   Котел Бакси ошибка е01 — как устранить

Неполадки внутри котла

Современные газовые котлы оборудованы минимальным комплектом автоматики безопасности, перекрывающим подачу газа по таким признакам:

1. Падение давления газа в магистрали.
2. Недостаточная тяга, создаваемая дымоходом.
3. Затухание горелки от внешнего воздействия.

Расширенный комплект автоматики позволяет контролировать температуру теплоносителя, регулировать интенсивность горения и так далее. Чем сложнее устройство, тем больше в нем элементов, подверженных неисправностям. Из-за них блокируется подача топлива и следует искать причину, по которой не зажигается газовый котел.

Приведем перечень возможных неисправностей:

• Горелка поджигается, но через несколько секунд гаснет. Причиной может быть загрязнение сажей фотоэлемента датчика контроля пламени. Надо очистить элемент и повторить попытку розжига.
• Выход из строя датчика тяги блокирует поступление газа в горелку. Можно попытаться очистить датчик, если это не поможет, то заменить его.
• Вышедшая из строя термопара, управляющая клапаном безопасности, не даст горелке работать при отпущенном регулировочном колесе при розжиге. Неисправный элемент надо заменить.
• Подача газа также блокируется при неисправном датчике давления теплоносителя. Как временное решение, его контакты можно включить напрямую, но впоследствии поставить новый элемент.
• «Мертвый» дисплей может свидетельствовать о том, что сгорел предохранитель контроллера, поможет его замена. Такой же эффект бывает при неверной фазировке электрической сети, это лечится просто: нужно вилку вытащить из розетки и вставить обратно, перевернув ее.

Определить, по какой причине котел тухнет и где следует искать неисправность, поможет паспорт на изделие или инструкция по эксплуатации. В них расшифрованы коды ошибок, появляющиеся на дисплее отопительной установки при каждом случае некорректной работы.

Что можно сделать самостоятельно

Последовательность первых действий во всех случаях одинакова:

1. Котел отключается от электросети, а газовый кран полностью перекрывается.
2. Проводится визуальный осмотр — на предмет возможных засорений, механических повреждений.
3. Если камера сгорания открытая, можно просто зажечь спичку или зажигалку и подержать пламя рядом с отверстиями, через которые воздух подается в горелку. Если тяга не засорена, язычок сразу отклонится в сторону отверстий, а пламя будет гореть ровно. Если пламя отклоняется слабо, значит, есть большие засорения.
4. Также можно сделать выводы и по работе котла. Если он довольно сильно гудит, а цвет пламени ближе к бесцветному, значит, тяга слишком сильная – ее нужно уменьшить.

Подобные проблемы могут возникнуть в самом начале эксплуатации котла – в случае неправильного монтажа, с отклонениями от представленной ниже схемы.

Читайте также:   Выбор экономичных газовых котлов отопления для частного дома

Если котел вообще не запускается

Может быть и так, что котел не включается – т.е. никакого пламени нет изначально.

Причинами этого могут быть:

1. Наиболее простая — слабое напряжение или другие неполадки в электросети. Что делать: следует еще раз проверить подключение, целостность электропроводки, исправность розетки.
2. Не работает электронная система контроля. Тогда необходимо вызвать мастера по обслуживанию, поскольку самостоятельно устранить такие неисправности практически невозможно.
3. Засорились форсунки горелки – их можно аккуратно почистить и в домашних условиях. Причина засорения – неполное сгорание газа и отложение сажи. В норме пламя горит голубым цветом, а засорение можно определить по обилию красных, оранжевых и желтых оттенков в пламени. О том, как можно устранить причину, показано здесь.

1. Слабое давление в сети газопровода, перепады. Следует уточнить данные о возможной аварии или временном сбое по телефону обслуживающей компании.

Это важно помнить

Газовые устройства относятся к оборудованию повышенной опасности. Поэтому главное, что нужно сделать в случае неполадки:

• отключить котел;
• проверить, нет ли загазованности помещения;
• проветрить помещение.

Только после этого можно разбираться, что делать, если не зажигается газовый котел.

После этого главное — проверка тяги, а после — изучение кода ошибки на дисплее. Это поможет понять, в состоянии вы сами устранить неполадку или придется вызвать мастера.

Итак, если котел не зажигается или если его пламя очень слабое и через некоторое время затухает, то в основном это может быть связано именно с механическими причинами (засорение). И такие неисправности можно устранить самостоятельно.

Если же причина другая (или ее не удается определить достаточно надежно), предпочтительно обратиться в компанию, занимающуюся обслуживанием газового оборудования, чтобы вызвать мастера.

RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

Из данной статьи вы узнаете, какие проблемы могут возникать вВ автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, аВ главное, разберёмся, какие действия необходимо предпринять для диагностики иВ устранения данной неисправности.

Материалы из сети:

Читайте также

Чем утеплить межпанельные швыВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответахВыгодное электрическое отопление тепловым насосом Electrolux VikingНовинка от Royal Thermo — панельные радиаторы из сталиЗамена радиаторов отопления вВ квартире

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 306.60В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 707.75В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric	1В 842.80В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	3В 838.20В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 052В рубКупить
	Софтстартер PSR9-600-70 4кВт 400В (100-240В AC) | код. 1SFA896105R7000 | ABB	8В 182.90В рубКупить
	Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) | код. 1SFA896106R1100 | ABB	10В 608В рубКупить

Внешние причины затухания горелки

Горелка газового котла

Причины затухания горелки котла могут быть вызваны внешними факторами и неполадками в устройстве самого агрегата. Эти факторы бывают следующие:

• ухудшение естественной тяги дымохода или ее опрокидывание;
• понижение давления газа в магистрали;
• неисправности счетчика газа, приводящие к уменьшению пропускной способности;
• засорение газового фильтра;
• отключение электроэнергии;
• недостаток приточного воздуха;
• сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
• неполадки системы отопления.

Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.

В дымоходе, диаметр и высота которого рассчитаныверно, а верхняя секция выполнена в виде сопла, опрокидывание тяги от порывов ветра практически исключено.

То же самое касается вытяжных шахт, выложенных из кирпича. Однако, если в районе проживания часто возникают сильные ветра и их порывы все же достигают горелки, на верхний конец дымохода устанавливаются специальные устройства: сопла или флюгеры. Последние имеют конструкцию, позволяющую выходному отверстию поворачиваться по направлению ветра и всегда находиться к нему «спиной».

Сопло для выброса дыма:

Дымоходный флюгер:

Чаще бывает затухание газовых котлов с коаксиальными дымоходами, выведенными горизонтально сквозь стену. Как правило, коаксиальный выход снаружи прикрыт декоративной решеткой. Решение простое: нужно изучить, с какой стороны чаще всего происходит задувание, и оттуда прикрыть боковые отверстия в решетке. Кроме вышеперечисленных мероприятий следует чистить внутреннюю поверхность дымохода от сажи не реже 1 раза в 2 года.

Понижение давления газа в трубе бывает достаточно редко и вызвано тем, что в особо холодные дни все потребители используют свои водонагреватели на максимуме. Вопрос следует решать еще на стадии приобретения котла, выбирая агрегат, адаптированный под низкое давление газа. После уже трудно исправить проблему, как вариант – резко увеличить диаметры подводящих газопроводов. Но это требует согласования с газовыми службами, не исключено, что дешевле будет купить новый котел или попробовать установить на старый адаптированную горелку.

Более прозаичными являются такие причины, как засорение газового фильтра или неисправность счетчика, что приводит к недостаточному расходу газа и автоматической остановке газового котла. Решение очевидно: фильтр нужно разобрать и почистить, а по поводу счетчика сделать заявку в газовую службу, самостоятельно его снимать и разбирать не допускается.

Отключение электричества приводит к остановке циркуляционного насоса и возрастанию температуры теплоносителя в котле. Современные установки в своем большинстве снабжены автоматикой безопасности, которая отключит горелку. Чтобы избежать подобной ситуации, лучше приобрести блок бесперебойного питания.

Работа газовой горелки

Атмосферные горелки чувствительны к недостатку воздуха или его переизбытку. В помещение топочной приточный воздух должен поступать из других комнат, обычно через зазор под входными дверями. Иначе воздуха для горения не хватает и газовый котел гаснет. Явление связано с отсутствием вытяжки, создающей в помещении разрежение и побуждающей воздух из других комнат перетекать в топочную. Поскольку данную проблему быстро решить не получится, придется дверь в котельную держать постоянно открытой. Но тут есть и другая сторона: при открывании входной двери в дом и сильном порыве ветра появится резкий сквозняк, в результате чего в горелке может произойти отрыв пламени и ее затухание.

Устройство газовой топочной нужно выполнять в соответствии с Правилами, учитывая все требования к помещению и оборудованию.

К автоматическому отключению котла могут привести и неполадки в системе отопления. Например, перегрев теплоносителя или его недостаток в системе.

Неполадки внутри установки

Современные газовые котлы оборудованы минимальным комплектом автоматики безопасности, перекрывающим подачу газа по таким признакам:

1. Падение давления газа в магистрали.
2. Недостаточная тяга, создаваемая дымоходом.
3. Затухание горелки от внешнего воздействия.

Расширенный комплект автоматики позволяет контролировать температуру теплоносителя, регулировать интенсивность горения и так далее. Чем сложнее устройство, тем больше в нем элементов, подверженных неисправностям. Из-за них блокируется подача топлива и следует искать причину, по которой не зажигается газовый котел. Приведем перечень возможных неисправностей:

• Горелка поджигается, но через несколько секунд гаснет. Причиной может быть загрязнение сажей фотоэлемента датчика контроля пламени. Надо очистить элемент и повторить попытку розжига.
• Выход из строя датчика тяги блокирует поступление газа в горелку. Можно попытаться очистить датчик, если это не поможет, то заменить его.
• Вышедшая из строя термопара, управляющая клапаном безопасности, не даст горелке работать при отпущенном регулировочном колесе при розжиге. Неисправный элемент надо заменить.
• Подача газа также блокируется при неисправном датчике давления теплоносителя. Как временное решение, его контакты можно включить напрямую, но впоследствии поставить новый элемент.
• «Мертвый» дисплей может свидетельствовать о том, что сгорел предохранитель контроллера, поможет его замена. Такой же эффект бывает при неверной фазировке электрической сети, это лечится просто: нужно вилку вытащить из розетки и вставить обратно, перевернув ее.

Определить, по какой причине котел тухнет и где следует искать неисправность, поможет паспорт на изделие или инструкция по эксплуатации. В них расшифрованы коды ошибок, появляющиеся на дисплее отопительной установки при каждом случае некорректной работы.

Заключение

Газовые установки относятся к оборудованию повышенной опасности, поэтому первое действие при их отключении – проверка загазованности помещения и его проветривание. Только после этого можно разбираться, что делать если тухнет газовый котел. Второе действие – проверка тяги, а третье – изучение кода ошибки на дисплее. Это поможет понять, в состоянии вы сами устранить неполадку или придется вызвать мастера.

За годы бесперебойной работы газового отопительного оборудования вы наверняка привыкли к теплу и комфорту. Но вдруг котел перестал включаться, горелка не зажигается, а помещение тем временем быстро остывает. Приходится искать причины выхода из строя, чтобы восстановить работу техники. Наши рекомендации помогут вам найти поломку и устранить ее своими силами.

Почему котел не запускается

Часто неполадки отображаются в виде кода ошибки на дисплее. Все современные модели Vaillant («Валиант»), Baxi («Бакси»), Ferroli («Ферроли»), оснащены системой самодиагностики. У каждой марки есть свои коды и их значения. Если же табло не показывает символов, то нужно искать причину проблемы самостоятельно.

Неполадки настенных и напольных агрегатов могут быть вызваны внешними и внутренними факторами.

К внешним относятся:

• Недостаточное давление газа в магистрали;
• Проблемы с дымоходом;
• Скачки напряжения в сети;
• Сквозняк, низкая температура в помещении/котельной.

Внутренними факторами являются поломки электроники — датчиков, проводки, а также отдельных узлов — насоса, теплообменника.

Как справиться с неполадками

Если котел тухнет, не загорается повторно — проверьте качество вентиляции в помещении. Это общая причина неполадок для атмосферных моделей «Протерм», «Навьен», «Аристон», «Бош» с открытой камерой сгорания, ведь они забирают воздух для горения из помещения.

Что делать:

• Организовать качественную вентиляцию в помещении;
• Установить вентиляционные клапаны на герметичные оконные пакеты;
• Открыть форточку в котельной для притока воздуха.

Проверьте наличие тяги в камере котла. Для этого зажгите спичку и поднесите к контрольному окошку либо отводу дымохода. При наличии тяги пламя отклонится в сторону. При отсутствии будет гореть ровно. В последнем случае требуется проверка дымохода.

Проблемы с дымоходной частью

Это избыток, недостаток или обратная тяга. Все это приводит к затуханию фитиля и автоматическому отключению техники.

Обратная тяга или задувание случаются из-за погодных условий: сильный ветер, перепады давления приводят к затуханию горелки. Во время монтажа учитывайте требования к высоте дымохода:

• Высота трубы на плоской крыше не менее 50 см;
• При расстоянии от конька крыши 1,5 метра — от 50 см над коньком;
• На расстоянии 1,5–3 метра — вровень с коньком.

Соблюдение таких параметров поможет избежать задувания и обратной тяги.

Избыточный поток воздуха возникает при мощной кухонной вытяжке, вентиляции. Решение — отключение вытяжки на период работы котла.

Недостаток или отсутствие тяги провоцируют:

• Засоры. Возникают в стационарных дымоотводах. Очистите шахту от листвы и мусора, строительных обломков. Стационарные и коаксиальные трубы зимой могут обрастать льдом. Вместе с продуктами сгорания на улицу выходит горячий пар, образуется конденсат, который замерзает на поверхностях. Утеплите дымоход.
• Повреждение, прогар трубы. Поможет только замена дымохода.

Падение давления в магистрали

Двухконтурный прибор «АОГВ», «Беретта» или «Вайлант» отключается и не включается? Такое возможно при нестабильной подаче топлива. По этой же причине горелка зажигается не с первого раза. В первую очередь проверьте:

• Трубы и стыки на утечку газа. Для этого смажьте их мыльной пеной. Если появляются пузыри, значит, есть утечка. Тогда перекройте вентили, откройте форточку и вызовите газовщиков.
• Счетчик. При поломке показания счетчика не меняются, слышен шум, треск. Самостоятельно неполадку не устранить — нужен специалист.

Если у вас все в порядке, подождите, пока восстановят подачу газа.

Техника не запускается после длительного отключения? Возможно, стоит использовать в качестве теплоносителя антифриз. Он не замерзает при снижении температуры и позволяет спокойно запускать систему после длительного простоя.

Неисправность вентилятора

Все котлы с закрытой камерой сгорания — такие как Buderus, «Вольф», «Данко», «Лемакс» — оснащены вентиляторами. Они принудительно отводят продукты сгорания на улицу. Если вы слышите сильные шумы при вращении лопастей либо совсем не слышите звуков работы, проведите диагностику и замените элемент в случае поломки.

Остальные неисправности

Для поиска прочих неполадок пригодится знание устройства котла, который вы собираетесь отремонтировать. У «Атона», «Сиберии», «Будеруса», «Феролли» или другой марки могут быть свои особенности. Но у всех нередко ломаются такие датчики и узлы:

• Циркуляционный насос. При выходе его из строя котел может шуметь, а пламя в горелке гаснет. В таких случаях техника не будет работать на отопление и горячее водоснабжение. Выходом станет только замена насоса.
• Запальник. Неправильная регулировка давления приводит к отрыву пламени. Срабатывает защита, работа прекращается. Настройте правильную подачу топлива.

• Горелка. Прибор выключился, повторного розжига не происходит. Проверьте форсунки горелки на засор. Очистите их от сажи и пыли. Также проведите чистку фотоэлемента датчика и повторите попытку розжига.

Диагностика и замена проводятся также при поломке термопары, датчиков давления и тяги.

После выключения прибор не запускается? Проверьте пульт, замените батарейки. Осмотрите дисплей. Если он не работает, проведите диагностику контроллера.

Отопительная техника, которая дополнительно подключается к сети, страдает от скачков напряжения. Если значения меньше или выше номинального — агрегат работать не будет. Рекомендуется подключать стабилизатор напряжения.

Важно понимать, что аварийная остановка котла может случиться по самым разным причинам. Хорошо, если на дисплее появится код. Например, на табло модели «Протерм» может отобразиться ошибка А6. Это значит, что в помещении снизилась температура и нужно подключить дополнительный обогреватель. Так что благодаря символьным кодам пользователю легче обнаружить проблему. В других же случаях придется проверять все системы котла.

Всегда легче предупредить поломку, чем заниматься ремонтом. Поэтому следите за работой котла, проводите раз в год техническое обслуживание.
