Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.
неисправность терморегулятора
выход из строя температурного датчика
повреждение кабеля
Ошибки при монтаже</h2>
Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.
Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.
Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.
Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик. Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.
Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.
Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.
Выход из строя терморегулятора</h2>
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.
Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.
Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
L и N – место куда подключается питание (фаза и ноль соответственно)
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.
L1 и N1 – отходящая нагрузка, греющий кабель или мат
Sensor – термодатчик
Конечно может быть и другое обозначение клемм:
Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

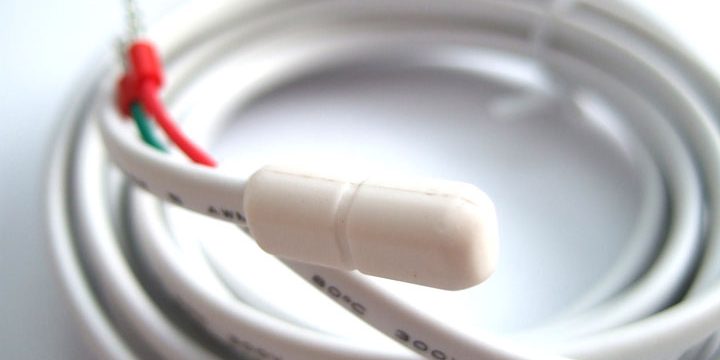

Повреждение и проверка датчика температуры</h2>
Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?
Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.
При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.
Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.
Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.
Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.
Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.
Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?
Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.
Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.
Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно. Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.
Защита от короткого замыкания</h2>
Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.
В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.
Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.
Настройка работы теплого пола с неисправным датчиком</h2>
Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.
Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:
Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.
перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы
В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.
В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.
А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.
Например, заводские данные термостата – 15кОм при t=25С.
А вот, что показывает тестер при замерах:
Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.
То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С: С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.
Повреждение греющего кабеля и нагревательного мата</h2>
Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.
Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.
В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.
Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.
Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.
Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.
Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.
А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.
И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.
Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.
Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.
Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.
Прожиг кабеля и генератор сигналов</h2>
Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:
трансформатор для прожига
эл.магнитный приемник сигналов
тепловизор
В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:
Порядок такой:
Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.
Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.
генератором подается сигнал в кабель
эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.
тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.
С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.
Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.
Обрыв жилы греющего кабеля</h2>
Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.
Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.
Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.
При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.
Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.
Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.
Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.
Теоретически можно попробовать применить методы поиска проводки под штукатуркой.
В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.
Системы отопления, которыми оборудованы наши квартиры и дома, отличаются не только своей технологичностью и эффективностью, но и надежностью. Степень надежности отопительных систем зависит от многочисленных факторов, среди которых не последнее место занимает практичность и функциональность отопительного оборудования, входящего в комплект домашнего отопления. Водяной теплый пол среди используемых систем обогрева считается самым надежным. Благодаря технологии и конструкции такая схема отопления очень удобна в эксплуатации. С точки зрения обслуживания, работающий водяной пол не требует повышенного внимания и особых хлопот.
Несмотря на высокие эксплуатационные характеристики системы отопления «теплый пол» могут давать сбои. Нередко, во время отопительного сезона мы задаемся вопросом, почему пол в нашем доме не греет, сломался теплый пол или авария вызвана причинами иного рода. Разобраться в сути проблемы можно либо самостоятельно, либо пригласив для обследования вашей системы отопления специалистов — теплотехников.
Если у вас имеется представление о том, как устроена ваша система отопления, можно попытаться решить проблему самостоятельно. У вас не работает теплый пол – это значит, в какой-то момент при монтаже была допущена ошибка или один из элементов системы вышел из строя. Найдем вместе выход из сложившейся ситуации.
Знакомство с устройством теплого пола
Для того, что бы знать о вероятных причинах, ввиду которых ваше домашнее отопление работает с перебоями или вообще не функционирует, необходимо знать принцип действия системы отопления и то, каким образом функционируют основные детали и элементы конструкции. Если ваш водяной пол плохо греет, не соответствуя заданными параметрами, основные причины лежат на поверхности. Все дело в технических недочетах, допущенных во время укладки водяного пола. Обычно это нарушения технологии монтажа, неправильно подобрали расходные материалы и дополнительное оборудование.
Специфика монтажа оборудования заключается в том, насколько правильно уложен водяной контур и грамотно осуществлено подключение трубопровода к системе отопления. Отсутствие правильных гидравлических расчетов, неправильная настройка смесительного узла приводят к тому, что греющий пол теплоноситель начинает поступать в трубопровод с перебоями или же его температура существенно ниже, чем требуется.
Оценивая всю конструкцию можно сосредоточиться на следующих конструктивных элементах системы отопления. Теплый пол чаще всего не греет по следующим причинам:
вышел из строя термостат и датчик контроля температуры;
вышел из строя балансировочный клапан;
перестал работать циркуляционный насос;
поломался накладной термостат-предохранитель;
вышли из строя приводы входных труб коллектора;
нарушилась целостность водяного контура;
проблема с байпасом.
Каждый из этих элементов может выйти из строя, сделав ваш теплый пол не функциональным.
На заметку: поломка сервопривода, датчиков контроля температуры высока вероятность выход из строя термостата. Аналогична ситуация в балансировочным клапаном. Вышедший из строя клапан не сможет обеспечить нормальный подмес остывшей воды к горячему теплоносителю. Соответственно температура воды в водяном контуре будет недостаточной для обогрева.
Можно долго перечислять вероятные поломки отдельных элементов отопительной системы. В каждом отдельном случае придется искать непосредственную причину, из-за которой теплый пол не включается или работает с перебоями.
Рассмотрим по отдельности, наиболее часто встречаемые виды поломки теплого пола.
Пол недостаточно греет. Мала температура теплоносителя
Типичной и распространенной проблемой, с которой вынуждены сталкиваться владельцы городских квартир и частных домов, сетуя на неудовлетворительную работу теплого пола — неравномерный нагрев. При нормальной работе водяной контур должен целиком и равномерно прогревать бетонную стяжку или напольное покрытие, создавая необходимые условия для обогрева жилья.
В данном случае проблема состоит в неравномерном расходе теплоносителя по водяному контуру. Ввиду того, что трубопроводы могут иметь различную дину, из-за одинаковой интенсивности подачи теплоносителя, степень нагрева каждой трубы отличается. Обычно перед пуском в коллекторном шкафу выставляют уровни электроприводов в необходимо положение.
Для справки: Электроприводы соединены с распределительным блоком, который в свою очередь, подключен к наружному термостату. Поступающий на электроприводы сигнал с термостата приводит в действие штоки, благодаря которым осуществляется регулировка интенсивности потока теплоносителя в каждой трубе.
Перед запуском системы изначально выставляется оптимальные параметры, рассчитанные для каждого контура. Путем измерения температуры теплоносителя в каждом водяном контуре, электроприводы выставляются в соответствующее положение. Следовательно, меняется температура нагрева теплоносителя в системе, меняется и степень нагрева водяного контура.
Выход в данной ситуации заключается в следующем. Ищем водяной контур, в котором теплоноситель не греет водяной пол в соответствии с заданной температурой, затем вручную увеличиваем поступление котловой воды.
Повреждения водяного контура
Перепады давления в системе могут привести к разрыву трубопровода. Протечка в данном случае является самым неприятным фактором, устранять которую придется срочно. Незначительная разгерметизация водяного провода становится причиной ослабления интенсивности потока теплоносителя. Соответственно пол прогревается недостаточно неравномерно. Стяжка может в скором времени разрушиться. Определить место протечки можно разными способами. О самых простых вариантах, используя подручные средства, имеется масса информационного материала. Наиболее быстрый и простой способ в данном случае – воспользоваться тепловизором. Этот прибор с высокой точностью определит место повреждения водяной трубы.
На заметку: ваш пол не работает, значит в водяном контуре недостаточное количество теплоносителя. Что бы начать ликвидировать протечку, необходимо отключить подачу теплоносителя через коллектор. Через обратную трубу осуществляется слив воды из водяного контура.
Технология ликвидации протечки зависит от используемых труб.
К примеру: монтаж водяного контура из сшитых полиэтиленовых труб — самый распространенный и доступный по цене вариант укладки водяного пола. Однако за дешевизну расходного материала порой придется платить в процессе эксплуатации. При малейшем механическом повреждении труба теряет свою целостность. Решить проблему можно путем установки фитинга. Место установки фитинга необходимо отметить на плане-схеме или в месте установки коллекторного шкафа.
После монтажа фитинга, края обжимаются. Если включать подачу теплоносителя после проведения ремонтных работ, следует выждать два, три дня, что бы убедиться в надежности соединения. Только после этого восстанавливается целостность стяжки и наборной конструкции пола.
Вариант с использованием труб ПВХ выглядит предпочтительнее. Такие расходные материалы обладают необходимой прочностью. Однако при неправильном обращении со строительными инструментами во время строительных и ремонтных работ можно легко нанести повреждение водяному контуру. Ликвидация аварии выполняется по аналогичному сценарию. Сначала демонтаж старой стяжки. Далее осуществляется замена поврежденного участка на целый фрагмент трубы. Работы проводятся с помощью паяльника и ремонтной муфты.
Новая заливка бетонной стяжки выполняется только после проверке соединения на герметичность.
Сбои в работе электрооборудования
Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.
Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:
при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.
Заключение
Рассмотрев основные проблемные моменты, из-за которых теплый пол может не работать, следует отметить ряд общих факторов, оказывающих влияние на эффективность работы отопительного контура.
Вероятной причиной слабого нагрева водяного контура может стать недостаточная мощность нагревательного прибора или большое количество радиаторов отопления, отбирающих в больших количествах теплоноситель из системы.
Система может нормально включиться, однако через определенное время перестать греть. Такое часто случается ввиду наличия в трубопроводе воздушной пробки. Если при удалении воздуха ситуация не улучшилась, значит проблема с монтажом гидроизоляции. Практически в каждом отдельном случае вы сами в состоянии выявить причину недостаточно эффективной работы теплого пола. Грамотные расчеты и соблюдение технологии во время монтажа, позволит вам избежать подобных ситуаций в будущем.
Захламленность жилого помещения, наличие на полу ковров и большого количества мебели существенно снижает теплоотдачу теплого пола. Подключение водяного контура в централизованной системе отопления через батарею, может сказать на ухудшении качества обогрева помещений, как через радиаторы, так и с помощью теплого пола.
Существует несколько причин, по которым теплый пол может внезапно перестать работать. Это не значит, что необходимо полностью демонтировать и заменять всю конструкцию. Тем более с водяным полом не так все просто, если он вмонтирован в стяжку. Зная о принципе работы и возможных причинах поломки, ремонт теплого пола можно выполнить самостоятельно. О том, что делать, если не работает теплый пол пойдет речь в сегодняшнем материале.
Что делать, если не работает теплый пол?
Как работает теплый пол – основной принцип
Знание об основных принципах работы и конструкции системы поможет быстро обнаружить поломку и ликвидировать ее. Встроенная в конструкцию пола система обогрева, обеспечивает равномерный обогрев поверхности. Популярность такой системы обеспечена тем, что тепло распределяется по периметру пола и равномерно прогревает все помещение.
Подключение водяного пола
Наиболее распространены две разновидности теплого пола – водяной и электрический. Принцип работы электрической системы заключается в том, что в стяжку или непосредственно под финишную отделку монтируется электрический кабель, за счет нагрева которого происходит обогрев пола. Управление системой осуществляется при помощи терморегулятора. При его перегреве происходит автоматическое отключение.
Схема подключения электрического теплого пола
Теплоносителем водяного теплого пола являются трубы, также вмонтированные в стяжку или закрепленные «сухим» способом при помощи стяжек или скоб к армирующей сетке, утеплителю или специальным матам с бобышками. Заполненные водой трубы, подключают к системе управления, с помощью которой осуществляется регулирование температуры пола.
Рассчитать теплый водяной пол поможет одна из наших статей. В ней найдете специальный калькулятор, примеры расчета и инструкцию.
Принцип укладки водяного пола
Расходы на эксплуатацию этих двух разновидностей отличаются – водяной пол более экономичен, но там, где его установка не возможна, монтируют электрический. Что касается установки – электрические провода стоят дешевле, монтировать их проще, они в ходе эксплуатации не создают никаких звуков и не нуждаются дополнительном оборудовании – для водяного пола потребуется установить водяной насос.
Почему нельзя устанавливать водяной теплый пол в квартире?
Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как установить теплый пол читайте в специальной статье.
Причины неисправности электрической системы и ее ремонт
Причин поломки пола несколько. Чаще всего – это выход из строя нагревательных элементов, терморегуляторов и температурных датчиков.
Принцип расположения температурного датчика теплого пола
Отсутствие питания
Если не работает электрический теплый пол, первое, что необходимо проверить – это наличие питания. Информация об этом поступает от терморегулятора, к которому подключены греющие элементы – о наличии напряжения говорит соответствующий индикатор или светящиеся значки, отражающие параметры работы системы. Если табло «не подает признаков жизни» придется выяснять причину поломки визуальным осмотром и при помощи специального инструмента – мультиметра, определяющего наличие напряжения на вводных контактах.
Мультиметр
Важно! Причиной того, что теплый пол не нагревается до заданной температуры, может являться низкое напряжение сети. Решить проблему можно с помощью установки стабилизатора напряжения.
При обнаружении напряжения на входе при помощи мультиметра, необходимо убедиться, что оно доходит до греющего кабеля или инфракрасной пленки. Для начала следует обратиться к настройкам системы и удостовериться, что температура нагрева по ошибке не выставлена на минимум. После настройки температуры проверяют, насколько качественно провода подключены к клеммам — слабый нагрев или его отсутствие возможны именно по причине отсутствия контакта.
Панель терморегулятора с механическим управлением
Когда подключение и настройки проверены, а пол все равно не греет, проверяют напряжение на выходе – на участке подключения системы подогрева к терморегулятору. Если при включении, напряжение в этом месте не соответствует параметрам сети, то терморегулятор заменяют.
Терморегулятор теплого пола сенсорный
Совет. Выявить неисправность терморегулятора позволяет прямое подключение теплого пола к сети. Если он начнет греться, значит, причина – в регуляторе.
Поврежден кабель
В системе электрического пола выход из строя греющего элемента возможен в результате повреждения кабеля в ходе монтажа. Это становится причиной того, что через некоторое время он перегорает. Повредить кабель можно в ходе ремонтных работ напольного покрытия с применением режущего инструмента или дрели.
Повреждение теплового мата определяют при помощи тепловизора
Чтобы извлечь нагревательный мат для его ремонта, напольное покрытие демонтируют. Если это плитка, то можно при помощи молотка разбить элемент непосредственно над местом поломки.
Как снять плитку с пола? Работа эта пыльная и довольно трудоемкая, но все же ломать – не строить, и сделать ее можно гораздо быстрее, чем выполнить монтаж керамического покрытия. Как это сделать? Читайте в специальной статье.
Важно не повредить тонкий мат, который может находиться сразу под плиткой в клеевом растворе. Чтобы правильно разбить плитку, удары производят, начиная от центра, продвигаясь к краям плитки. Чтобы не повредить соседние плитки, удары молотка должны быть направлены к центру демонтируемой плитки, а не от него.
Демонтаж плитки
После удаления плитки, аккуратно сбивают стяжку или засохший клей, чтобы добраться до нагревательных элементов и выяснить причину их выхода из строя.
Демонтаж клеевого слоя и освобождение участка кабеля, нуждающегося в ремонте
Причиной может стать потеря контакта в муфте. Это происходит, если перед муфтой или после нее выполнен резкий поворот греющего кабеля. В результате образуется очень большие механические натяжения на этом повороте и при работе кабеля получается, что он сам себя выдергивает из гильзовых соединений.
Слишком крутой радиус загиба кабеля становится причиной его поломки
Чтобы разделать муфту ее прогревают при помощи строительного фена.
Муфту разогревают при помощи строительного фена
Срезают ее при помощи строительного или канцелярского ножа, освобождая проблемный участок, который удалось выявить при помощи тепловизора.
Удаление муфты
Проблема муфт нагревательного мата заключается в слабой изоляции между рядом расположенными гильзами соединения, в результате чего кабель вырывает себя под воздействием механических нагрузок. Поэтому крайне важно не допускать резкого поворота кабеля после муфты.
Поврежденный участок
Результат ремонта перед помещением в муфту
Таблица 1. Ремонт кабеля (холодных концов)
Иллюстрация
Описание
Участок, где располагается оборванный или поврежденный кабель, освобождают от декоративного покрытия и стяжки.
Жилы на концах необходимо зачистить и подсоединить при помощи гильз с подходящим диаметром.
Гильзы обжимают специальными щипцами. Гильзы в изоляторе позволяют сократить длину муфты, которую не потребуется расшивать в сторону.
Экранирующую оплетку соединяют проводом изоляции. При соединении холодного конца с нагревательным кабелем соединение оплетки проводом без изоляции можно получить понижение сопротивления изоляции между экраном и нагревательной жилой с последующим пробоем.
Чтобы гильза не повлияла на термоусадку, не проколола ее, провод изоляции обматывают изолентой.
Надевают клеевую термоусадку.
Нагревают ее при помощи строительного фена.
Видео — Как уложить и подключить электрический теплый пол
Выход из строя датчика
Результатом повреждения термодатчика становится недостаточны нагрев системы. При правильной работе, пол нагревается до максимальной мощности и отключается автоматически, в противном случае отключения происходить не будет, увеличатся затраты на электроэнергию. При эксплуатации поврежденного термодатчика, нет возможности понизить температуру нагрева пола. Ремонтировать датчик не потребуется – проще его заменить на новый.
Датчик температуры теплого пола
В ходе монтажа теплого пола, термодатчик прокладывается внутри гофрированной трубки, поэтому необходимость демонтировать напольное покрытие и стяжку отсутствует. Достаточно вынуть поломанный датчик из трубки и установить на его место рабочий элемент.
Видео — Как сделать будущую замену термодатчика
Неправильный монтаж
Вывод о неправильном монтаже приходит после проверки всех элементов системы и подтверждения их исправности. Если при этом температура нагрева пола не превышает 30 градусов, причину ищут в следующем:
В ошибке при расчете мощности обогрева, результатом чего становится слабый нагрев системы.
В некачественном утеплении помещения, результатом чего становятся значительные теплопотери.
В неправильной укладке греющих элементов, несоблюдении шага расположения кабеля, в слишком толстом слое стяжки или неправильном расположении термодатчика (слишком близко к поверхности пола).
Схема укладки теплого электрического пола в ванной
Исправить работу систему позволит только ее демонтаж и повторная укладка с учетом всех требований, если не поможет установка термодатчика на необходимую высоту.
Установка термодатчика
Среди частых ошибок при монтаже электрического теплого пола отмечают следующее:
Несмотря на предупреждение производителей, иногда нагревательный кабель располагают под тяжелыми предметами обстановки и сантехническим оборудованием.
При укладке кабеля применяют материалы, для которых характерна низкая теплопроводность – маяки из гипса при заливке стяжки, строительный мусор, попавший в стяжку, в виде обломков гипсокартона, газобетона и прочих материалов.
Кабель можно повредить после его укладки, перед заливкой стяжки ,при хождении по нему, переносе оборудования, материалов, инструментов, поэтому непосредственно перед заливкой стяжки, еще аз проверяют работоспособность системы.
Частой причиной повреждения кабеля становится использование шпатели или болгарки при расшивке швов в процессе укладки напольной плитки, когда требуется удалить излишки застывшего клея в промежутках между плитками. Часто кабель укладывается непосредственно в слой плиточного клея, поэтому повредить его довольно легко.
Схема расположения теплоносителя
При укладке теплого пола необходимо иметь схему расположения теплоносителя. Она пригодится для последующих ремонтных работ и эксплуатации системы.
Причины неисправности и ремонт водяного теплого пола
Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.
Способы укладки труб теплого пола
По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:
Труб, с циркулирующей по ним водой, являющейся теплоносителем.
Байпаса.
Циркуляционного насоса.
Коллектора и электропривода, с помощью которых регулируют поток воды.
Балансировочного клапана, который смешивает нагретую и остывшую воду.
Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.
Основные элементы теплого водяного пола
Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.
Как выбрать электрокотел для теплого пола? Читайте в специальной статье.
Повреждения трубопровода
Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.
Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.
При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.
Таблица 2. Ремонт при повреждении труб
Иллюстрация
Описание
Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
Выполняют демонтаж плитки.
Для удаления стяжки используют перфоратор.
Для ремонта подобных повреждений труб применяют пресс-муфту.
В месте повреждения трубы делают разрез при помощи ножовки.
Трубу очищают от загрязнений.
При помощи развертки выравнивают отверстия с обеих сторон.
На оба фрагмента трубы надевают муфту.
Муфту обжимают клещами.
Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.
Неравномерность нагрева
Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.
Коллектор теплого водяного пола
Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.
Важно! С помощью средств автоматизации (термодатчик, сервопривод на коллекторе) можно существенно облегчить процесс контроля и регулировки. Анализатор (наружный терморегулятор) в автоматическом режиме корректирует подачу воды в контуры.
Неисправности электрооборудования
При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.
Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.
Элементы коллектора теплого пола
Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.
Цены на теплые полы Caleo
теплый пол caleo
Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.
Обогревающие системы «теплый пол» набирают все большую популярность, постепенно оставляя в прошлом традиционные способы отопления помещений с применением батарей. Конструкция и монтаж системы просты, но ошибки при укладке могут привести к серьезным последствиям, особенно, если «теплый пол» является основным способом отопления. При возникновении неполадок нет необходимости в демонтаже и полной замене конструкции, можно попробовать произвести ремонт теплых полов.
Содержание
Как работают теплые полы?
Изучив специфику работы системы и особенности ее конструкции, можно без особого труда выявить причины неисправностей и оперативно их устранить.
Наибольшее распространение получили два типа конструкций – электрический и водяной.
Электрического пол
Работа системы обеспечивается нагревом кабеля, через который пропускается электроток.
Температура греющего элемента повышается благодаря внутреннему сопротивлению материала – по такому же принципу функционирует большинство электронагревательных бытовых приборов, например, электрочайники и электроплитки.
Электрическая пола
В качестве нагревательного элемента используется одно- или двужильный кабель, уложенный непосредственно в стяжку либо под финишное напольное покрытие. Управление работой осуществляется посредством терморегулятора, автоматически отключающего систему при достижении установленной пользователем температуры.
Принцип работы водяного пола
Теплый пол такого типа представляет собой уложенный горизонтально поверх плиты перекрытия водяной радиатор. От возникающих при эксплуатации нагрузок конструкция защищена бетонной стяжкой.
Система водяного обогрева
В большинстве случаев отопительный контур составляют две трубки, по которым по замкнутому кругу циркулирует теплоноситель. Нагретая в котле вода поступает по разводке главной отопительной системы, прогревает стяжку до температуры 27-36°С и, остыв, возвращается обратно, чтобы нагреться вновь.
В «полы» устанавливается термодатчик, который при достижении установленной пользователем температуры воздуха в комнате подает сигнал о прекращении подачи горячего теплоносителя. Такая функция важна в первую очередь для полов, имеющих температурные ограничения в эксплуатации.
Неисправности и ремонт электрической полов
Причины неисправностей
Причин, по которым не греет электрический пол, имеется несколько. Среди них самыми распространенными являются:
неисправность терморегулятора;
неполадки в температурных датчиках;
неисправности греющих элементов;
отсутствие питания.
Обнаружение и устранение неисправностей
Отсутствие питания
Если плохо греет электрический пол либо не греет совсем, то первое, что нужно рассмотреть – это поступление к нему питания. Такую информацию можно получить от терморегулятора, к которому подключаются нагревательные элементы.
О наличии напряжения свидетельствует соответствующий индикатор или светящиеся лампочки, посредством которых отражаются все параметры системы. Если табло вообще не работает, то причина неисправности выявляется визуальным осмотром либо с использованием мультиметра, показывающего наличие напряжения на входных контактах.
Терморегулятор с сенсорным управлением
В некоторых случаях причиной недостаточного нагрева пола до установленной пользователем температуры является низкое напряжение в сети. Проблему можно решить установкой стабилизатора напряжения.
Если мультиметром обнаружено наличие напряжения на входе, следует убедиться, доходит ли оно до пленочного элемента либо греющего кабеля. Сначала необходимо проверить настройки системы – может так оказаться, что температура нагревания ошибочно установлена на минимальном значении. Затем нужно удостовериться в качественном соединении проводов с клеммами – пол может плохо греть при отсутствии должного контакта.
Читайте также:Маты для водяного пола
Если настройки и подключение выполнены правильно, а пол не греет все равно, следует проверить напряжение на выходе – в точке подключения обогревателя к терморегулятору. При несоответствии напряжения параметрам сети необходима замена регулятора.
Повреждение кабеля
Выход из строя нагревающего кабеля в системе «теплого пола» возможен по причине его повреждения в процессе монтажа – не сразу, но со временем он перегорит. Также повредить кабель можно при выполнении ремонта напольного покрытия с использованием перфоратора, болгарки или иных режущих инструментов.
Поиск повреждения с использованием тепловизора
Для извлечения термомата необходим демонтаж покрытия. Если уложена плитка, то поверхность ее над местом повреждения разбивается молотком. При этом важно не задеть и не допустить деформирования мата, который может располагаться в клеевом растворе прямо под плиткой.
Удары молотком нужно производить от центра к краям элемента. Во избежание повреждения прилегающих к разбиваемой плиток, удары направляются не от центра элемента, а от него.
После снятия плитки стяжка или клей аккуратно сбивается чтобы открыть доступ к нагревательным кабелям и определить причину их неисправности.
Одной из наиболее распространенных причин является потеря контакта в соединительной муфте. Такой вариант возможен, если перед муфтой либо после нее имеется резкий поворот кабеля. На этом повороте образуются слишком большие натяжения и при включении обогревателя кабель «выдергивает» сам себя из гильзовых соединителей.
Слишком крутой загиб кабеля, ставший причиной его выхода из строя
Для разделки муфты требуется ее прогрев строительным феном с последующей срезкой канцелярским либо строительным ножом для обнажения проблемного участка, определяемого тепловизором.
Выход из строя датчика
Следствием неисправности датчика является недостаточный нагрев системы или слишком длительное его выполнение. При работе устройства в нормальном режиме пол прогревается до максимальной температуры и автоматически отключается, экономя электроэнергию. Неисправный датчик не может определить максимум нагрева и снизить температуру пола. Ремонтировать датчик нецелесообразно – проще приобрести и установить новый.
Датчик температуры «теплого пола»
Термодатчик в процессе монтажа «теплого пола» укладывается в гофрированной трубе, благодаря чему не требуется демонтаж напольного покрытия и стяжки. Прибор вынимается из гофры, а на его место устанавливается исправный датчик.
Ошибки при монтаже
Убедиться в неправильном монтаже можно после диагностики всех элементов системы и выявления их неисправности.
Если температура пола не поднимается выше 30°С, причину следует искать в:
ошибках в определении мощности, следствием чего является слабый нагрев;
недостаточном утеплении помещения, определяющем высокие теплопотери;
неправильном монтаже нагревательных элементов;
подборе неверного шага размещения кабеля, интервалов между соседними элементами;
заливка слишком высокого слоя стяжки;
слишком близком расположении датчика температуры к поверхности пола.
Если установка термодатчика на требуемую высоту не приводит к положительному эффекту, ремонт электрического пола не производится, требуется демонтаж и перестилание всей системы.
Схема для установки термодатчика
Среди наиболее распространенных монтажных ошибок следует отметить такие:
В нарушение требований производителей, греющий кабель размещают под массивными предметами мебели или сантехническим оборудованием в ванной комнате.
В процессе прокладки кабеля используются обладающие небольшой теплопроводностью материалы: при устройстве стяжки – гипсовые маячки, строительный мусор в виде кусочков гипсокартона, газобетона и иных материалов.
Повреждение и обрыв кабеля после укладки – при хождении по незастывшей стяжке, переносе инструментов, материалов, оборудования. До начала заливки следует еще раз внимательно осмотреть кабель, убедиться в работоспособности «теплого пола».
Нередко причиной повреждения кабеля является применение болгарки или металлического шпателя для расшивки швов при укладке плиточного напольного покрытия с целью удаления излишков схватившегося клея. Повредить кабель можно очень легко, так как зачастую он укладывается непосредственно в слой клеевого состава и находится близко к поверхности.
Читайте также:Теплые маты для пола
Для предупреждения повреждений в процессе укладки «теплого пола» следует составить план расположения кабеля и пользоваться им в будущем при выполнении ремонтных работ и эксплуатации обогревательной системы.
Пример схемы расположения теплоносителя в ванной комнате
Неисправности водяной системы
Виды неисправностей
Причинами отсутствия или недостаточного обогрева помещения водяным «теплым полом» чаще всего являются:
повреждения трубопровода;
неравномерность нагрева;
неисправности электрооборудования.
Также нередко встречаются ошибки при выполнении теплоизоляционных работ, неправильный расчет и подбор характеристик котла и иных основных элементов системы.
Способы прокладки труб для водяного пола
Определение и устранение неисправностей
Повреждения трубок
Причиной прорыва и образования течи водяных обогревающих полов зачастую является снижение давления в подающих теплоноситель трубках. Герметичность их нарушается, объем задействованной в обогреве воды уменьшается, а та, что вытекла наружу, нарушает целостность стяжки и может просочиться на нижний этаж, затопив соседей.
Для определения места возможной протечки выполняется визуальный осмотр финишного напольного покрытия. В местах состыковки его элементов либо непосредственно на поверхности можно обнаружить следы влажных пятен. Если при осмотре и прощупывании поверхности обнаружить наличие влаги не получается, следует воспользоваться специальным прибором – тепловизором.
После обнаружения места нахождения поврежденной части трубы необходимо произвести локальный ремонт, частично разобрав участок покрытия и демонтировав стяжку. Перед заменой трубы из контура нужно слить воду, а перед повторным запуском после ремонта – устранить завоздушенность системы.
Перед заливкой бетонной стяжки на отремонтированный участок контура следует убедиться в отсутствии протечек. Рекомендуется выполнить защиту муфты от кислой среды бетонного раствора, обмотав ее куском вспененного полиэтилена.
Неравномерность нагрева
Одной из причин того, почему не греет водяной пол, является неравномерное распределение теплоносителя в трубах. Такая причина чаще всего связана с различным протяжением контуров – при одинаковой интенсивности подачи теплоносителя в более длинных системах вода остывает быстрее.
Решается проблема регулированием подачи теплоносителя в каждый из контуров на коллекторе, выполнением настройки уровней электроприводов на клапанах подачи.
Схема коллектора водяного обогревающего пола
Чтобы прочувствовать результаты от внесенных в работу системы изменений потребуется некоторое время. Срок прогрева водяного теплого пола зависит от следующих нюансов:
количества слоев и материала изготовления напольного покрытия;
температуры воды;
скорости подачи теплоносителя;
мощности нагревателя;
погодных условий.
Процесс регулировки можно значительно упростить и облегчить применением не сложных и недорогих средств автоматизации – коллекторного сервопривода и термодатчика. Наружный анализатор (терморегулятор) способен в автоматическом режиме контролировать и корректировать подачу в контур прогретого теплоносителя.
Читайте также:Теплые полы от центрального отопления
Неисправности электрооборудования
Если протечки теплоносителя отсутствуют, то причина может скрываться в неисправности компонентов системы, работающих от электричества. К элементам, вероятность выхода из строя которых достаточно велика, относятся термостат и циркуляционный насос, располагающиеся в смесительном узле коллектора.
Поступление к ним напряжения проверяется посредством индикаторной отвертки или мультиметра. О неисправности насоса свидетельствуют также отсутствие каких-либо звуков при включении.
На наличие напряжения проверяется каждая клемма термостата, дополнительно проверяется температурный датчик.
Если причину поломки водяного «теплого пола» самостоятельно обнаружить не удалось, не следует пытаться отремонтировать его «наугад» – необходимо обратиться за помощью к квалифицированным специалистам, располагающим необходимыми инструментами для того, чтобы выполнить ремонт водяного пола.
Элементы коллектора
Правила эксплуатации
Эксплуатация водяных систем
Продолжительная и эффективная эксплуатация водяных систем «теплый пол» возможна только при неукоснительном соблюдении требований производителя, изложенных в инструкции, а также советов и рекомендаций специалистов, занимавшихся укладкой пола.
Основные требования следующие:
Сразу после завершения монтажа нельзя устанавливать максимальный греющий режим работы системы – это может привести к образованию трещин.
Не допускается обращение в контуре теплоносителя с температурой более 45°С.
При внесении изменений в настройки следует помнить, что тепловая инерция пола составляет порядка 6 часов – без лишней надобности не стоит отключать питание системы, так как повторно включить его можно будет только спустя 6 часов.
Конструкция системы, которая может работать и на нагрев, и на охлаждение, должна соответствовать типу укладываемого поверх напольного покрытия.
Охлаждающую систему «теплого пола» не допускается устанавливать на кухне либо в ванной комнате.
Во избежание образования конденсата необходимо следить за температурой воды, подающейся для охлаждения пола.
Первый запуск системы обязательно должен выполняться специалистом. Включение должно осуществляться до заливки стяжки, а затем – спустя 3 недели после завершения бетонных работ.
При запуске системы в зимний период, необходимо включать ее постепенно. К примеру, на первые сутки пол включается на 2 часа, в каждый последующий день время его работы увеличивается на 30 минут.
Эксплуатация электрического «теплого пола»
К основным рекомендациям по эксплуатации электрического пола относятся:
Необходимость установки терморегулятора для поддержания требуемого температурного режима. В нормальном рабочем режиме системы температура должна составлять порядка 28°С. Также при использовании терморегулятора можно добиться значительного сокращения потребления электроэнергии.
Не менее важным условием успешной и продолжительной эксплуатации является правильная установка датчика температуры. При отсутствии этого элемента либо его неправильной установке возможно повреждение греющего кабеля.
Не следует использовать одножильный греющий пол в качестве основного источника отопления. Он предназначен для применения в качестве дополнительного варианта в сочетании с другими способами обогрева.
При подозрении в неисправности системы ее необходимо немедленно отключить. Пользоваться таким устройством категорически запрещено.
Тепло-электро пол
Одной из вероятных неисправностей электрических систем является неправильная работа схемы. После включения стандартное время нагрева составляет 1-2 часа. При первом запуске устройства воздух в помещении будет нагреваться на протяжении суток, поэтому не стоит ожидать, что в комнате моментально станет тепло.
Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.
