Плюсы и минусы медных труб для водопровода + пошаговая инструкция по самостоятельному монтажу системы

Доброе время суток, дорогой читатель! В гражданском строительстве для устройства внутренних сетей водопровода в основном используют стальной или пластиковый трубный прокат. Медь многим кажется очень дорогой и её применение слишком непрактичным.

Но, те кто по-настоящему ценит своё здоровье и здоровье близких, стараются выбрать именно медные трубы для водопровода, так как они обладают антибактериальными свойствами (вредные организмы на меди просто не живут) и массой других достоинств, которых нет у ржавеющих стальных изделий и у искусственного пластика.

Характеристики материала

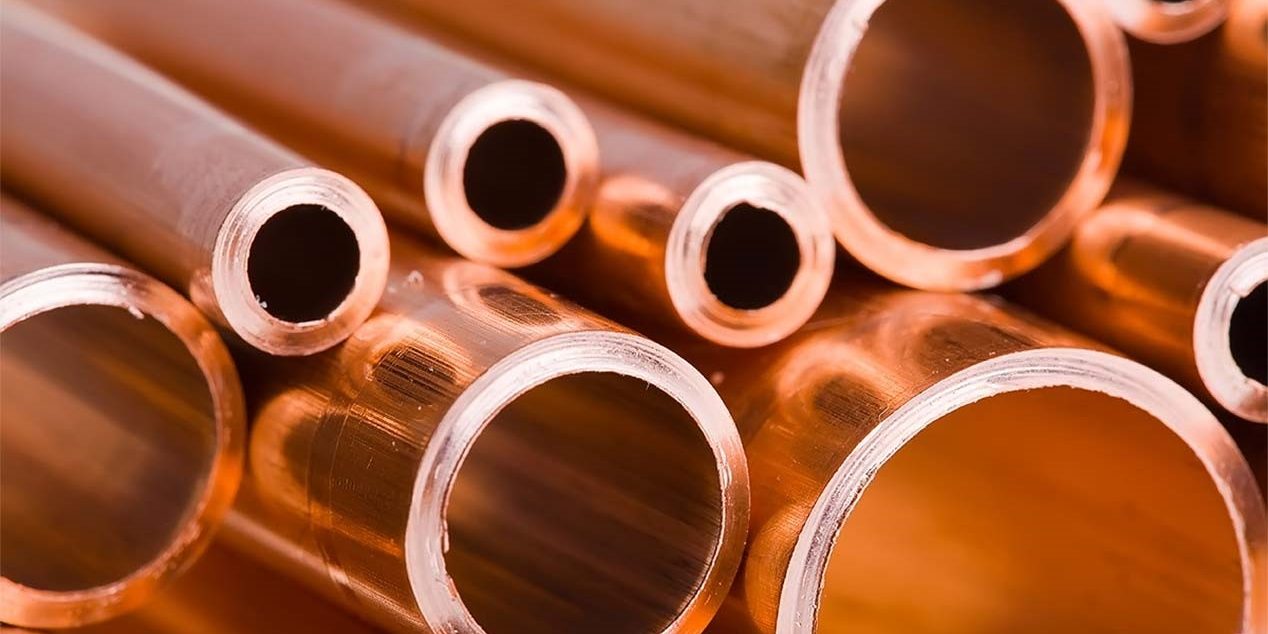

Медная труба для воды является разновидностью металлопроката из меди, представляющая собой полую заготовку длинной формы с круглым поперечным сечением и равномерной толщиной стенки. Выпускается в прутках длиной от 1 м до 6 м или бухтах по 15, 25 и 50 м. Диаметр изделий варьируется в пределах 6—267 мм, толщина стенки от 0,5 мм до 3 мм.

Несмотря на то, что медный трубный прокат обладает более тонкой стенкой, чем стальной, его внутренний диаметр имеет больший размер, поэтому он способен выдерживать такое же рабочее давление среды, что и стальная продукция с аналогичным наружным диаметром.

Технические характеристики медных труб зависят от свойств марки меди. Обычно при производстве используется чистая медь или её сплавы, в состав которых добавляется небольшое количество легирующих компонентов (М1р, М1ф).

Вид и количество примесей в сплавах оказывает существенное влияние на механические, технологические, механические и эксплуатационные характеристики труб. Добавление цинка, олова, железа и свинца повышают прочность, упругость и податливость к обработке материала, подкисление фосфором — увеличивает коррозионностойкость данного металла. Для повышения механической стойкости и антифрикционных свойств используют алюминий и бериллий. Для устранения негативного воздействия нежелательных примесей в состав сплава вводят марганец.

Нормативные требования

Технические условия производства медного трубного проката толстостенного прессованного и холоднодеформированного регламентирует ГОСТ 617-2006, тянутого тонкостенного ГОСТ 11383-75. Высокую точность изготовления и отделки медной трубы определяет ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы. Марки первичной меди и сплавов должны соответствовать ГОСТу 859-2001.

Химический состав сплавов, сортамент, технические требования, маркировку, правила приёмки, контроля и испытаний устанавливает ГОСТ Р 52318-2005.

Производство

Для сооружения трубопроводов водоснабжения и отопления применяют бесшовные изделия из меди. Они изготавливаются по трём технологиям:

• холодная прокатка — деформация заготовки металла происходит при прохождении между вращающимися валками. Сквозное отверстие создаётся способом прошивки. Затем гильза калибруется до нужных размеров;
• холодное волочение — основан на протягивании заготовки через волочильный инструмент (волоку) со специальным каналом, сужающимся по длине. В процессе волочения металл обжимается до необходимых геометрических параметров и вытягивается по длине;
• горячее прессование — получение трубы методом экструзии (выдавливания)через выходное отверстие матрицы.

При промышленном производстве может применяться одна из этих технологий или их комбинация. Состав оборудования и технологические операции могут иметь некоторые различия, но основной процесс изготовления всегда состоит из следующих этапов:

• подготовки заготовки;
• холодной прокатки или волочения, либо горячего прессования;
• термообработки;
• смазки труб и инструмента;
• обработки готовых и промежуточных изделий;
• резки на мерные части или намотки в бухты;
• контроля качества готовой продукции.

Монтаж

При устройстве медного водопровода необходимо учитывать одну из главных особенностей изделий из меди — их пластичность. Она упрощает монтажные работы, так как даёт возможность изгибать трубные изделия и придавать конструкции нужную конфигурацию.

Однако такие пластичные трубопроводы могут прогибаться со временем. Чтобы избежать такого вида деформации следует хорошо закреплять линии водопровода с помощью опор или установки специальных крепёжных элементов (кронштейнов). Если трубопровод углубляется в материал стен, то рекомендуется использовать медные трубки в ПВХ оболочке. Она выполняет одновременно две функции: теплоизоляции и антикоррозийной защиты, не позволяя портиться ни трубопроводу, ни штукатурке.

Срок службы

При правильном обслуживании срок эксплуатации разводок воды из медных труб составляет не менее 50 лет.

Плюсы и минусы медных труб

Трубный прокат из меди обладает следующими преимуществами:

• высокой прочностью и износостойкостью;
• стойкостью к коррозии и воздействию ультрафиолетового излучения;
• высокими показателями пластичности. Трубы хорошо гнуться, что позволяет собирать конструкции без использования фитингов;
• стойкостью к резким температурным перепадам и колебаниям давления;
• морозостойкостью. Трубы не разрушаются после замораживания;
• привлекательным внешним видом;
• долговечностью;
• инертностью по отношению к агрессивным средам;
• термостойкостью;
• газонепроницаемостью;
• экологической чистотой. Медные сплавы не выделяют токсичных веществ и стабильны к окислению;
• антибактериальным свойством;
• легким весом, удобством монтажа и транспортировки;
• про прохождении потоков воды не происходит образование наростов на внутренних стенках.

К недостаткам применения медных труб для устройства водопровода можно отнести:

• достаточно высокую стоимость;
• высокую электропроводность;
• сложность совмещения с другими видами труб (пластиковыми, стальными, алюминиевыми);
• при соединении деталей трубопровода требуется наличие специального оборудования (газовой горелки или паяльника) и определённых навыков.

Виды

Медная труба выпускается двух видов:

• оттожённая — прошедшая термическую обработку (отжигу). Заготовка подвергается нагреву до 550°С — 650°С в течение 60 — 90 минут, а затем постепенному остыванию (отпуску), в результате чего приобретает эластичность, устойчивость к повышенной влажности, резким перепадам температур и давления;
• неотожжённая — более прочная, но менее эластичная.

В качестве теплоизоляции и для предотвращения появления конденсата на внешней поверхности изделия могут покрываться полимерной оболочкой.

Что лучше трубы из меди или полипропиленовые

Для объективного сравнения рассмотрим базовые показатели обоих видов материалов, характерные для всех водопроводных труб:

1. Эксплуатационные свойства. Медь в отличие от полимерных материалов не подвержена разрушающему воздействию хлорированной водопроводной воды. Хлор — это сильный окислитель, который разъедает пластик, а на внутренних поверхностях медных труб образует тонкий защитный слой — патину, значительно увеличивающую срок их службы. Губительным для пластика является ультрафиолетовое излучение и минусовые температуры, медь же устойчива к воздействию солнечных лучей, при понижении температуры её стенки расширяются без потери целостности.
2. Надёжность системы. Места соединения элементов пластикового трубопровода менее надёжны, чем медного.
3. Срок эксплуатации. Медные и полипропиленовые трубопроводы могут эксплуатироваться не менее 50 лет.
4. Цена. Стоимость изделий из меди велика, это обусловлено высокой стоимостью первичной меди и трудоёмкостью производственного процесса. Конечно, полипропиленовые трубы стоят в несколько раз дешевле. Но, при сборке водопроводных систем требуются полипропиленовые фитинги, стоимость которых на много больше медной фасонины. Кроме того, для пластиковых трубопроводов требуются дополнительные элементы, увеличивающие их надежность. В результате получается, что себестоимость медного водопровода в целом ниже, чем пластикового.

Советы по выбору

Неотожжённый прокат из меди выпускается мерными отрезками, и если необходимо сделать протяженную и сложную разводку с небольшим количеством стыков, то лучше выбирать практичные бухты водопроводных медных труб отожженных того же диаметра и близких по цене. Рабочие качества системы при правильной сборке не пострадают.

Примерная цена

Стоимость медных труб зависит от следующих параметров:

• размеров. Чем диаметр больше – тем изделие дороже;
• фирмы — изготовителя. Продукция из европейских стран дороже аналогов российского производства на 15-20%.

Медный трубный прокат — самый дорогой из всего ассортимента материалов для устройства инженерных сетей. Например, при диаметре 15 мм и толщине стенки 1 мм цена погонного метра составит 250 — 300 рублей.

Способы соединения

Монтаж данных изделий можно осуществить двумя способами: резьбовым соединением или с помощью пайки. Медь и образованные на её основе сплавы можно соединять как высокотемпературной, так и низкотемпературной пайкой.

Для систем водоснабжения в основном используется низкотемпературная пайка с применением различных припоев, за исключением свинцово — оловянных. Они содержат в своём составе большую долю свинца, который нельзя использовать для пайки трубопроводов питьевой воды. Для сборки таких систем лучше выбирать оловянно — медные или серебросодержащие припои. Они создают шов хорошего качества и отвечают всем требованиям по прочности, надёжности и долговечности водопроводных систем. В качестве флюса можно взять канифольно — вазелиновую пасту, в состав которой входит канифоль, хлористый цинк и технический вазелин. Она имеет удобную для нанесения пастообразную консистенцию.

Монтаж медных труб для водопровода

Прежде, чем приступить к работе, нужно составить схему будущей сантехнической конструкции и на её основе выполнить расчёт метража трубного проката и количества соединительных элементов(пресс-муфт, тройников, отводов, переходников и др.)

Необходимые инструменты и материалы

Для выполнения монтажа трубного проката из сплава меди нужно подготовить комплект инструментов, состоящий из:

• ножовки по металлу или трубореза;
• пассатижей;
• ручного калибратора;
• гаечных ключей или газовой горелки (для прогрева участка труб при соединении деталей пайкой);
• напильника.

Для стыковки отрезков труб в зависимости от выбранного способа соединения, потребуются следующие материалы:

• фитинги;
• ФУМ — лента для герметизации стыков разъёмных фитингов;
• припой и флюс (в случае пайки изделий).

Меры предосторожности

Пайка медных изделий осуществляется при их нагреве до высоких температур, поэтому при работе необходимо надевать защитную спецодежду и использовать огнезащитный экран.

С соединяемых деталей в зоне контакта необходимо удалить резиновые или пластмассовые оплётки. У устанавливаемых кранов должен быть выкручен вентиль, чтобы не расплавились уплотнительные кольца.  При проведении пайки медных изделий в уже смонтированной трубопроводной системе, следует открыть все запорную арматуру, чтобы уровень давления в трубах не превысил допустимых значений из-за нагрева некоторых участков.

Ход работ

Стыковку отрезков труб с помощью фитингов выполняют в следующей последовательности:

• отрезать секции труб необходимого размера;
• если водопровод собирается из медных труб с ПВХ — изоляцией, то на концах изделий этот слой следует снять;
• линию среза зачистить с помощью напильника от заусениц;
• снять фаску;
• надеть на подготовленную деталь поочерёдно накидную гайку и обжимное кольцо;
• состыковать фитинг с гайкой и затянуть резьбу сначала рукой, а затем с помощью ключа;
• в местах, где выполняется установка переходного фитинга с медной трубы на стальную, герметичность стыков обеспечивают применением ФУМ — ленты.

При соединении труб пайкой своими руками нужно соблюдать меры предосторожности, описанные выше, и обладать определёнными навыками. Процесс подготовки и сама пайка включает в себя следующие действия:

• резка необходимых отрезков труб с помощью трубореза или ножовки по металлу;
• удаление на их концах теплоизоляционного слоя (если имеется) и образовавшихся заусениц;
• удаление в зоне пайки оксидной пленки мелкой абразивной шкуркой;
• ошкуривание фитинга;
• промазка флюсом наружной поверхности деталей;
• вставка конца трубы в фитинг таким образом, чтобы между деталями оставался зазор не более 0,4 мм;
• прогрев зоны контакта элементов газовой горелки(на фото ниже);

• вставка припоя в зазор между фитингом и концом медной трубы;
• пайка шва;
• промывка системы от частичек флюса.

Процесс пайки медного трубного проката можно посмотреть на видео:

Особенности монтажа

Монтаж с помощью пайки образует неразъёмные соединения, которые не нуждаются в обслуживании и считаются наиболее надёжными в эксплуатации. Но, чтобы паять медный водопровод необходимо обладать достаточным опытом такого вида работ и соответствующими знаниями. Начинающие мастера могут воспользоваться следующими рекомендациями:

• очистку медных изделий нельзя выполнять с помощью, абразивных чистящих средств, крупнозернистой наждачной бумаги или металлической щётки, так как они царапают медь. Глубокие царапины на поверхности мешают выполнению паяного соединения;
• флюс является достаточно агрессивным веществом, обладающим высокой химической активностью. Наносить его нужно тонким слоем, используя кисточку. Если не поверхности появились излишки, по окончании процесса стыковки деталей, то их нужно тут же удалить;
• прогревать зону контакта следует достаточно, но не чрезмерно, так чтобы не допустить плавление металла. Сам припой не должен подлежать прогреву. Его следует приложить к нагретой поверхности детали — если он начал плавиться, то можно начинать пайку;
• сгибать трубы нужно так, чтобы не допустить заломов и перекручивания;
• монтаж медных изделий должен осуществляться впереди алюминиевых или стальных участков по направлению потока воды, чтобы предотвратить быструю коррозию последних;
• для перехода с медных труб на секции из других металлов рекомендуется использовать фитинги из латуни, бронзы или нержавеющей стали.

Заключение

Медный трубный прокат с непревзойдёнными эксплуатационными качествами является лучшим вариантом для сооружения систем водоснабжения и отопления. Он способен работать в безаварийном режиме несколько десятков лет. Подписывайтесь на наш канал, делитесь своими идеями с нами и со своими друзьями в социальных сетях.

Содержание

Преимущества медных труб

Медь сотни лет используется для производства сосудов для хранения воды и водонакопителей. Поэтому трубопроводы из данного материала считаются элитными. Большой выбор труб и фитингов дает возможность применять медь для отопительных систем. Медные трубы в квартире – идеальный вариант для любой инженерной системы.

При правильном соединении части системы можно вмонтировать в стены и пол. Еще одно преимущество – после реакции хлора, находящегося в воде, с медью, образуется тенорит, который только увеличивает срок эксплуатации систем.

Медь совершенно непроницаема для кислорода, что важно для отопительной системы. Единственное ограничение – не желательно применять алюминиевые радиаторы (к стальным и биметаллическим это не относится)

Трубы производятся из меди марки CU-DPH по DIN 1412, содержащей 99,90% меди и 0,015-0,040% фосфора

При приобретение следует обращать внимание на наличие клейма 0,015-0,040%, свидетельствующего, что изделие соответствует стандарту DIN. Часть системы, расположенную вне помещений, необходимо утеплять при помощи кожухов их пластика

Еще один вариант – приобрести трубы в кожухе

Основные свойства труб, изготовленных из меди:

• плотность – примерно 9-10 г/см3, но может быть и больше, и меньше, на качество системы этот показатель не влияет;
• теплопроводность – очень высокая (394 Вт /м*К), что является веским доводом в пользу отопительной системы из меди;
• температура плавления – примерно 1000 градусов – такого уровня температура в трубах никогда не достигает;
• термическое расширение – медная труба длиной в пять метров при температуре 90 градусов удлиняется примерно на 0,5 см, то есть, коэффициент линейного расширения 0,017 мм/м*К;
• маленький коэффициент шероховатости — Кш = 1,5. 2)*10^-6 м, то есть, почти идеально гладкие, что увеличивает показатели пропускной способности и дает возможность применять трубы с маленьким диаметром.

Когда целесообразно использовать медные трубы

Медные трубы обеспечивают высокую прочность к воздействию температур более 100˚С, существующих в системах центрального отопления, которые работают на твёрдотопливных котлах.

Можно проводить прокладку труб на стене, не теряя эстетичного вида.

Если система отопления и водоснабжения имеет много разветвлений и предполагает монтировать большое число фитингов, то это удешевляет монтаж при всех достоинствах медных труб и делает их применение более целесообразным по сравнению с другими материалами.

Долговечность медных труб сравнима со сроком эксплуатации дома, поэтому если нет ограничений в финансах — монтаж таких труб будет оправдан.

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб. которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Хорошо продемонстрирован процесс пайки медной трубы и такого же фитинга на этом видео, но тут предусматривается использование в водопроводной системе, а потому в качестве припоя использовано олово. Для отопления используют другие составы, имеющие температуру плавления не меньше 115 о С. В остальном процесс такой же.

Правила выбора труб из латуни

Выбор латунных труб должен основываться на определении следующих параметров:

1. толщина стенки трубы. Латунные трубы могут изготавливаться несколькими методами: вытягиванием, прессованием и методом холодной катки. В зависимости от метода изготовления трубы могут толстостенными и тонкостенными. Трубы с большей толщиной стенки преимущественно используются для изготовления промышленных трубопроводов и трубопроводов высоким показателем давления. Тонкостенные используются в быту для сооружения систем водоснабжения, отопления и так далее;

Трубы с разной толщиной стенки

1. форма. Изделия из латуни могут иметь круглое, овальное, квадратное, прямоугольное и так далее сечение. Круглая труба применяется для сооружения трубопроводов, а профильная (формы, отличной от круглой) – для сооружения каркасов, поделок, мебели и так далее;

Круглые и профильные латунные трубы

1. диаметр. Размеры латунных труб изготавливаются в соответствии с ГОСТ 494-90. Диаметр может варьироваться от 3 мм до 100 мм, а длина 1 – 10 м. Самыми востребованными в быту являются трубы длиной 6 м и диаметром 32 мм, так как именно из них изготавливаются бытовые системы водоснабжения и отопления;

При определении диаметра важно учитывать основные характеристики трубопровода или уровень нагрузки при сооружении иных форм.

1. состояние материала. Трубы, изготовленные методами холодной катки и вытягивания, могут быть мягкими, полутвердыми или мягкими и полутвердыми с повышенной эластичностью. Их целесообразнее использовать для сооружения мебели и иных поделок, а также прокладки теплого пола и иных аналогичных систем;
2. точность изготовления. По ГОСТ трубы могут иметь нормальную, повышенную и высокую прочность. Изделия с высокой прочностью применяются для изготовления приборов, а трубы с нормальной и повышенной прочностью подходят для сооружения трубопроводов.

Основные характеристики латунных труб указываются в маркировке.

Определение параметров труб по маркировке

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженны е. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

• армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
• металлопластиковые трубы диаметр 16мм – от 47 руб/м;
• неотожженные медные диаметр 10мм — от 280руб/м;
• отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Преимущества и область применения латунных труб

Трубы, изготовленные из латуни, отличаются:

</ul>

1. прочностью, что позволяет их использовать в трубопроводах с повышенным внутренним давлением, а также для сооружения газовых трубопроводных систем;
2. устойчивостью к ряду факторов:
   • к образованию коррозии, что является основным фактором при подборе труб для водоснабжения;
   • к перепадам температурного режима (системы бытового и промышленного отопления);
   • к негативному воздействию агрессивных сред (нефтегазовые отрасли, химическое производство и так далее);
   1. неподверженностью к механическим повреждениям и простотой монтажа, что обуславливает такое применение, как изготовление каркасов зданий, малых архитектурных форм (беседки, теплицы и так далее), лестниц и иных видов ограждений.

Разводка водопроводных труб из латуни

Латунная труба по прочности не уступает медным изделиям. А более низкая стоимость труб из латуни по сравнению с медными изделиями позволяет значительно расширить область использования.

Преимущества медных труб для отопления

Какие же доводы можно привести «за» использование медных труб в отопительных системах:

</ol></ol>

• примерно 80% отопительных систем — однотрубные. Чтобы получить температуру воды в последнем радиаторе в пределах 70 градусов — потребуется ее температура примерно в 120 градусов на входе в здание. Соответственно нормативам, температура теплоносителя в теплосети города не должна быть ниже 70 градусов, также она не должна превышать 150 градусов. Полипропиленовые и металлопластиковые изделия, в следствии технических характеристик материалов, имеют ограничение в температурном режиме и не рекомендуются к использованию в системах, где температура воды может превышать 95 градусов. Медные трубы выдерживают температуру до 300 градусов по Цельсию;
• способность выдерживать давление от 200 до 400 атмосфер, при этом паянные соединения не разрушаются. Металлопласт выдерживает давление всего в 6 атм. Нормальное рабочее давление в отопительной системе многоэтажек — от 6 до 8 атм;
• и еще очень важный момент — медь не очень боится замораживания. Медная труба способна выдержать до четырех циклов замораживания.

Применение медных труб в водоснабжении позволяет использовать бактериостатичные свойства меди, единственного из материалов, который противостоит инфильтрации загрязнений в сетях городского водоснабжения.

Сантехническая медь не подверженная воздействию хлора. И если, к примеру, в России по требованию СанПиНа разрешенный уровень хлорирования воды от 0,3 до 0,5 мг/л, то в Гонконге этот показатель составляет 5 мг/л, монтаж медного водопровода там практикуется повсеместно, стальные трубы там запрещены по законодательству, а полимерные изделия применяются в ограниченном количестве.

Использование медных труб в полимерной оболочке дает возможность надежной защиты от блуждающих токов.

Виды труб

Желающим купить себе медные трубы для водопровода следует обратить внимание на их тип. Встречаются трубы:. Твердые образцы производят из более прочной меди, она практически не деформируется и стоит действительно дорого

Этот вариант уместен при сборке центральных каналов системы водоснабжения, а также в случае, когда в трубе планируется транспортировать носитель под высоким давлением

Твердые образцы производят из более прочной меди, она практически не деформируется и стоит действительно дорого. Этот вариант уместен при сборке центральных каналов системы водоснабжения, а также в случае, когда в трубе планируется транспортировать носитель под высоким давлением.

По большому счету они и являются трубами высокого давления, так как имеют утолщенные стенки и повышенный класс прочности.

Второй вариант лучше подходит для создания бытовой разводки водоснабжения. Мягкие медные трубы имеют тонкие стенки, легко деформируются. Образец малого диаметра можно даже согнуть самостоятельно, не применяя трубогиб, чем часто пользуются сантехники.

Они дешевле и проще в обращении, зато уступают конкурентам по части прочностных характеристик.

Медные трубы использовались ещё 5 000 лет назад и до сих пор они сохранили свое рабочее состояние. Об этом свидетельствует факт нахождения водопроводной системы в пирамиде Хеопса. Электропроводность меди превышает стальную в 5 раз, а в некислотной среде медь не поддается коррозии. Системы отопления даже из тонкостенных медных труб имеют большую прочность и долговечность. Они не подвержены влиянию таких факторов, как перемена давления и температура теплоносителя в системе, форма таких труб остается неизменной.

Медь не реагирует на низкие температуры, и это свойство позволяет продолжать их монтаж при минусовой погоде. Все эти свойства меди не только позволяют, но делают её использование преимущественным перед другими материалами в системах отопления. Однако, есть большой минус — цена меди высока по причине большой востребованности и нехватки возможного объема производства.

Отопительная система с медными трубами

Преимущества:

• Сети отопления на 80% состоят из одной трубы, поэтому, чтобы в последнем радиаторе системы вода была не менее 70˚С необходимо на вход подать воду в 120˚С. Согласно нормативам вода в городских сетях отопления должна быть не менее 70˚С и не должна превышать 150˚С. Металлопластиковые и полипропиленовые трубы по своим техническим параметрам не выдерживают такого температурного режима, они ограничены температурой в 95˚С, тогда как медь способна выдерживать 300˚С.
• Медные трубы способны выдерживать давление в системе в 200−400 атм, причем паяные участки остаются неизменными. Металлопласт может выдержать только 6 атм, а рабочее давление в центральной системе колеблется от 6 до 8 атм, то есть металлопластиковые трубы будут эксплуатироваться на максимальной возможности и быстро выходить из строя.
• Немаловажное свойство медных труб — они не очень боятся замораживания и без проблем готовы выдержать заморозку до 4 раз.
• Медь обладает бактериостатическим свойством, использование таких труб позволяет бороться с и загрязнениями в сетях централизованного водоснабжения.
• На медные трубы не имеет воздействия применяемый в России хлор.
• Чтобы избежать воздействия блуждающих токов медные трубы используют в полимерной оболочке.
• Срок службы современных труб из меди составляет порядка 100 лет, тогда как стальные-20, а пластиковые 50−60 лет.
• Трубы из меди легко гнутся, что облегчает монтаж.
• Эстетичный вид меди позволяет использовать их не маскировать в помещении.

• Медь обладает хорошей теплопроводностью.

Недостатки:

• Чтобы не вызывать наружных коррозийных процессов, повреждающих трубу насквозь, необходимо использовать медные трубы в защитном покрытии и укутывать теплоизоляционными материалами в процессе монолитного монтажа стен. Применение защитной оболочки и теплоизоляции также позволит избежать воздействия на систему блуждающих токов и абразивного износа раньше гарантийного срока.
• Нельзя использовать медь в сочетании с алюминиевыми элементами в сантехнике, это вызывает электрохимическую коррозию.
• Медные трубы отличаются высокой стоимостью, однако, сантехнические аксессуары для монтажа гораздо дешевле пластиковых элементов, что в целом делает монтаж медной системы сопоставимым по ценам металлопластиковой.
• Соединять трубы, из меди и другого материала, можно только посредством латунных переходников или арматуры.

Когда целесообразно использовать медные трубы?

Медные трубы обеспечивают высокую прочность к воздействию температур более 100˚С, существующих в системах центрального отопления, которые работают на твёрдотопливных котлах.

Можно проводить прокладку труб на стене, не теряя эстетичного вида.

Если система отопления и водоснабжения имеет много разветвлений и предполагает монтировать большое число фитингов, то это удешевляет монтаж при всех достоинствах медных труб и делает их применение более целесообразным по сравнению с другими материалами.

Долговечность медных труб сравнима со сроком эксплуатации дома, поэтому если нет ограничений в финансах — монтаж таких труб будет оправдан.

Трубы из альтернативных материалов

Чтобы разобраться, когда какие трубы можно применить в отоплении, их нужно сравнить по нескольким параметрам и ответить на ряд вопросов:

• Какова будет система отопления — принудительная или самотечная.
• Вид монтажа трубы — внутри или снаружи стены, простая или сложная конфигурация системы.
• Максимальная и рабочая величина давления и температуры в системе.
• Цена

Проанализировав эти данные можно подобрать свой вариант.

Железные трубы

Сегодня на рынке предлагается большой выбор железных труб, хотя использование их свелось к применению в системе самотечного автономного отопления с использованием труб большого размера. Главным достоинством этих труб остается прочность, их нельзя повредить механическим способом. Они стойки к высоким температурам (более 1500˚С) и давлениям. Влага мало действует на металл, так как при длительной циркуляции одного и того же теплоносителя в системе кислород из неё быстро испаряется. Практика эксплуатации железных труб показывает, что срок службы у них более 20 лет.

Недостатком считается сложность монтажа, нужен квалифицированный сварщик для соединения труб, что ведет к значительному удорожанию конструкции, да и ремонт в уже обжитой комнате приведет к порче обоев и мебели, если ее невозможно будет отодвинуть. Железные трубы подвержены коррозии, поэтому монтировать их внутрь стены нецелесообразно. Также железные трубы имеют не очень привлекательный вид и ежегодно нуждаются в покраске. А вот большая теплопроводность внутри помещения является достоинством, увеличивает теплоотдачу, тогда как, проходя по неотапливаемым участкам, может значительно терять тепло и требует изоляции. Цена таких труб не высокая.

Пропиленовые трубы

Пропиленовые трубы тоже не так дороги, имеют небольшой вес, внутренняя поверхность у них гладкая, что препятствует нарастанию известкового налета, не ржавеют. Трубы из пропилена сохраняют долго свой внешний вид и не нуждаются в покраске. Срок службы относительно недолог — 20 лет, но зато они устойчивы к низким температурам и применение их на загородных дачах, когда хозяева оставляют надолго помещение без присмотра, здесь применение таких труб будет кстати.

К сожалению, система из полипропиленовых труб малопригодна для ремонта. И придется заменять весь участок. Низкая жесткость труб предполагает дополнительное крепление, чтобы под воздействием температур она не сильно прогибалась. Трубы имеют низкую термостойкость не более 70˚С, а климатические условия страны требуют большего нагрева труб, чтобы обеспечить комфорт в доме. Цена невысокая.

Металлопластиковые трубы

Металлопластиковые трубы стали очень популярны, потому что сочетают в себе лучшие качества стальных и пластиковых труб. Труба состоит из трех слоев. Основа — алюминиевая фольга, толщиной 0,2−0,3 мм, покрытая слоем пластика, защищающим металл от негативного воздействия агрессивных компонентов окружающей среды, и внутренний тонкий слой, нанесенный на фольгу для предотвращения появления различных осадков внутри просвета трубы. Соединение слоев осуществлено особым клеем с высокой адгезией к обоим компонентам — полимеру и металлу. Именно клеящий состав придает трубе прочность и эластичность.

Достоинствами металлопластиковых труб можно считать гладкую поверхность, эстетичный вид, легкость монтажа, не требующего специального оборудования. Также к ним следует отнести долговечность — 50 лет, экономия при раскрое и отсутствие остатков. Металлопластиковые трубы не проводят блуждающих токов, у них нет температурного расширения и их смело можно монтировать в стену.

К недостаткам следует отнести цену на всю систему, трубы сами недороги, а вот аксессуары к ним недешевы. Соединительные элементы имеют зауженное сечение, это снижает проходимость трубопровода, а при минусовых температурах произойдет разрыв. Их нельзя использовать в домах дачного типа.

Трубы из нержавеющей стали

Трубы из нержавеющей стали могут конкурировать с медными теплоносителями по цене и качеству. Такие трубы не ржавеют и не подвержены внутреннему загрязнению. Они имеют высокую теплопроводность и большой срок службы — 50 лет. Производятся сварные трубы, их можно использовать в отопительной системе, но есть вероятность протечки по шву, а ремонт обойдется недешево. Бесшовные трубы имеют больший срок службы, но и стоят гораздо дороже. Применять в отопительной системе целесообразно только тонкостенные трубы, но монтаж должен производить специалист.

Если рассмотреть отопление в квартире, то по надежности все трубы соответствуют предъявляемым требованиям. Медь и нержавеющая сталь — это самый дорогой, но универсальный материал, но все же преимущество металлопластиковых труб для отопления в современной квартире — это их малая теплопроводность, удастся избежать тепловых потерь, монтируя их в стену или под плинтус, невысокая цена и возможность самому смонтировать систему отопления без специальной квалификации. Медные трубы, обладающие высокой теплопроводностью, необходимо изолировать, чтобы проложить внутрь стены, они дороги для прокладки их в квартире. А вот в загородном доме медные трубы будут хорошим решением для тех, у кого финансы не ограничены. Они эстетичны, надежны и долговечны.

Наиболее востребованный продукт цветного металлопроката – медные трубы. Производят и применяют медные трубы, в первую очередь из-за свойств самого материала, который отлично противостоит агрессивным воздействиям и имеет массу других положительных свойств. В статье рассмотрим сортамент выпускаемых медных труб, их особенности и области применения.

Где находит применение медная арматура

• Водопровод. В данной сфере изделия из меди используются уже давно, что в первую очередь обуславливается их стойкостью к образованию коррозии. Также они характеризуются бактерицидными свойствами и химической инертностью. Благодаря большому ассортименту, в водопроводной сфере медные трубы актуальны для решения многих задач. Медь пластична, поэтому не страшно, если зимой внутри водопровода замерзнет вода. Внутренняя гладкость труб выгодно отличает их от аналогичной пластиковой или стальной продукции – это увеличенная пропускная способность. Такие водопроводы способны выдержать большое давление – до 230 атмосфер при температуре в +100 градусов по Цельсию, от чего стальная продукция попросту «порвется»;
• Системы отопления. Здесь сразу 2 преимущества: медь, стойкая к коррозии, продлевает срок службы системы, которая, к тому же, будет отлично справляться с резкими скачками температуры и давления. В этом случае следует обратить внимание на правильность сочетания медной арматуры со стальной. Если используются изделия из других металлов, их следует располагать перед медными. Важна и теплоизоляция коммуникаций из медных труб, что нивелирует теплопотери;
• Топливные трубопроводы. Создать такую магистраль позволяет абсолютная герметичность медной продукции и ее нейтральные свойства;
• Газопроводы. Легко реализуется внутриквартирная разводка, причем без использования сварки. Пайка и запрессовка позволяют создать надежное и герметичное соединение;
• Промышленность. Трубы из меди широко используются в различном оборудовании: газовых водонагревателях, гидравлических и тормозных системах, капиллярных трубках и так далее.

Особенности труб из меди

Ключевые достоинства медной продукции заключается в прочности, надежности и долговечности. Помимо этого ей присущи и другие преимущества:

• Немаловажный фактор – универсальность изделия. По медным трубопроводам допускается транспортировка любых жидкостей, в любых условиях. Из области применения можно исключить разве что водопровод – конечно, медную магистраль спаять и установить не сложно, но вот соли и щелочи, содержащиеся в водопроводной воде, негативно сказываются на состоянии труб, из-за чего их срок службы сокращается практически в 1.5 раза (в среднем служат 50 лет). Существует выход из подобного положения – прежде чем подавать воду в медную магистраль, ее сперва смягчают. Что касается остальных сфер, то ограничений практически нет. Сейчас трубы из меди используются для организации отопления, установки системы «теплый пол», в кондиционировании и вентиляционных системах и в других местах, где нужно организовать подачу жидкости на определенное расстояние;
• Сама медь, как металл, имеет отличные свойства – она не подвергается гниению и коррозии. А благодаря пластичности материала без особых проблем собираются магистрали. Также у меди имеются бактерицидные свойства – если поместить воду в медный резервуар, она не станет цвести, и в ней не будут размножаться бактерии;
• Если рассматривать эксплуатационные характеристики, то медь отлично справляется с широким диапазоном температур – от -100 до +250 градусов по Цельсию. Трубопровод не станет плавиться, трескаться или деформироваться.

При желании, можно выявить и другие положительные свойства меди, например, ее декоративность – но данный вопрос, как известно, индивидуальный, и во многом зависит от умений человека, собирающего трубопровод. Вода из медной магистрали никогда не будет отдавать металлическим привкусом. Само соединение труб из этого материала не представляет ничего сложного – пайка получается простой и быстрой. Тем не менее, медь – не идеальный материал, поэтому и у него есть определенные недостатки. По большей части минусы серьезными не назвать, это больше особенности:

• Дороговизна. Медная продукция является наиболее дорогостоящей на рынке трубопроводных систем;
• Медь не может соседствовать с оцинкованными трубами – если их расположение будет слишком близким, запускается процесс, называемый электролизом. Конечно, это милливольты, но этого достаточно, чтобы в конечном счете трубопровод испортился, поэтому такого соседства лучше не допускать.

Других недостатков у меди нет. Исходя из этого, можно сделать вывод, что данный материал отлично подходит для организации долговечной системы отопления или водопровода.

Каких видов бывают медные трубы

Если необходимо обустроить медный водопровод, то при выборе материала следует отталкиваться от нескольких параметров: каким методом он изготовлен, показатель прочности и пластичности, габаритные размеры. Трубная арматура сейчас широко распространена, поэтому полезным будет навык расшифровывания маркировки.

Что касается вопроса «сколько стоит», то в случае с медной арматурой цена зависит от многих факторов: технология производства, габариты, компания-производитель и так далее.

Средняя стоимость изделий:

• Для кондиционирования – от 100 рублей за метр;
• Для водопровода – от 215 рублей за трубу;
• Для отопления – от 260 рублей за метр.

Способы изготовления

Отталкиваясь от ГОСТа, сейчас имеется два способа изготавливать медные трубы: холодный прокат и прессование со сваркой. Эксплуатационные характеристики продукции во многом зависят от технологии производства.

Прокат. Технология выглядит следующим образом: металлическая заготовка деформируется, проходя между вращающимися валами трубопрокатного станка. Обкатку делают пошагово – гильза разворачивается на 90 градусов с каждой подачей, благодаря чему обработка получается равномерной и на трубе не остаются продольные риски. «Прокатная» арматура позволяет создавать бесшовные конструкции (более прочные) с идеально точными параметрами по всей длине.

Холодная деформация как метод задействуется при необходимости создания водопроводной или отопительной трубы, испытывающей серьезные нагрузки изнутри в ходе эксплуатации. Финальная обработка может предполагать термовоздействие. Необходимо это для того, чтобы продукция оставалась эластичной.

У различных труб имеются свои особенности:

• Не отожженные – «жесткие» на изгиб, стойкие к механическим повреждениям и гидравлическим ударам (не более 450 МПа). С помощью такой арматуры собираются простые трубопроводы;
• Отожженные – характеризуются высокой пластичностью, но при этом увеличивается их стоимость.

Прессование. Для этого способа изготовления используется листовая медь –  заготовка в виде полотна размещается на прессовых формовочных вальцах оборудования. После получения необходимой формы стыковочный шов заваривается. На финишном этапе труба пропускается через калибровочные вальцы, что позволяет выровнять профиль и убрать продольные деформации.

Степень пластичности

В зависимости от типа, трубы имеют разные механические свойства и область применения. По таким показателям как пластичность и прочность, медная арматура классифицируется на 3 категории:

• Твердый прокат, состоящий из не отожженных заготовок. Подходит, если нужно сделать водопровод для дома из медных труб для подачи жидкости под высоким давлением;
• Полутвердые – отличаются сбаралансированными характеристиками по таким показателям как прочность и эластичность. Изделие с наружным диаметром 3 мм и толщиной стенки 0.8 мм отличается относительным удлинением не более 10%. Аналогичного размера мягкий прокат имеет другой показатель – 38%;
• Мягкие – более эластичные образцы, поставляемые в бухтах. С их помощью монтируются инженерные сети с лучевым распределением подводов к оборудованию. При необходимости придания формы некрупной магистрали, сделать это можно собственными руками, не прибегая к помощи трубогиба.

Габаритные размеры

Размеры производимых медных труб бывают разнообразны. Определяется по внутреннему, наружному диаметру и толщине стенки. Такой материал как медь – податливый для обработки, поэтому создаются магистрали разных форм и размеров.

Новое постановление ГОСТа гласит, что габариты должны отображаться в дробном виде. В числителе указывают внешний диаметр, в знаменателе – толщину стенки. Рассмотрим пример трубы размером 15/1:

• Диаметр по внешней стороне – 15 мм;
• Внутреннее сечение – 14 мм;
• Толщина стенки – 1 мм.

Отечественные производители выпускают трубы различной длины, и диаметр здесь играет ключевую роль. Если сечение до 18 мм, то форма выпуска – 10-метровые бухты. Что касается более габаритных изделий, их изготавливают в виде отрезков длиной от 1.5 до 6 метров.

В водопроводных сетях, хоть и реже, но задействуется арматура, имеющая прямоугольное сечение. Технология производства здесь, как правило – прессование. Размеры бывают: диаметр – от 30 до 280 мм, толщина стенок – от 5 до 30 мм.

Вес у такой арматуры, например, как медная трубка, по сравнению с современной пластиковой продукцией, выше. Возьмем в качестве примера изделие длиной 5 метров, с внешним диаметром – 30 мм и толщиной стенки – 5 мм – его вес будет 17.4 кг.

В таблице представлены основные типоразмеры описываемой арматуры.

Заключение

Медная арматура является практичной и долговечной, а если правильно собрать систему и грамотно ее эксплуатировать, она способна прослужить несколько десятилетий. На данный момент в большей части домов на территории Европы установлены медные коммуникации, по которым подается как горячая, так и холодная вода.

Используемые источники:

• https://vseotrube.ru/vodosnabzhenie/med-dlya-vodoprovoda
• https://mr-build.ru/newteplo/mednoe-otoplenie.html
• https://teplo.guru/elementy/truby/mednye-truby-dlya-otopleniya.html
• https://znatoktepla.ru/truby/vybor-mednyh-trub-ih-harakteristiki-srok-sluzhby.html
