Пластинчатый рекуператор: конструкция, принцип действия, сборка прибора

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

• Роторный рекуператор
• Пластинчатый перекрестно-точный рекуператор
• Рекуператор с промежуточным теплоносителем
• Камерный рекуператор
• Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.

Роторный рекуператор<o>

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.Приточно-вытяжные установки с пластинчатым рекуператоромПерекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.

Рекуператор с промежуточным теплоносителем<o>

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

• ТП – температура приточного воздуха после рекуператора, °С,
• ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
• ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:K=  (I_П-I_Н)/(I_В-I_Н ), где:

• IП – энтальпия приточного воздуха после рекуператора, °С,
• IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
• IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

• Возможность совмещения приточной и вытяжной установки в одном корпусе
• Габариты установки
• Желаемая эффективность
• Возможность небольших перетечек
• Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

Энергоэффективная система вентиляции в холодное время года – достаточно актуальный вопрос. Сведение к минимуму потерь тепла, которое постоянно выбрасывается из помещения, позволит не только уменьшить сумму коммунальных счетов, но и снизить нагрузку на обогревающий помещение прибор.

Помочь в этом могут пластинчатые рекуператоры – устройства, возвращающие часть тепловой энергии из отработанного воздуха.

Простой способ беречь тепло

Обогрев помещения в холодное время года при помощи современного кондиционера позволяет сохранять комфортный микроклимат в помещении. Платой за комфорт становятся счета за электричество, размер которых в зависимости от температуры воздуха на улице может ощутимо меняться.

При помощи сравнительно небольших затрат можно создать энергоэффективную вентиляционную систему, заметно снизив расходы на электричество.

Реализовать это позволит пластинчатый рекуператор, причём неважно, приобретенный в магазине или изготовленный своими руками. Это устройство встраивается в приточно-вытяжные пути вентиляции, помогая снизить к минимуму «обогрев улицы».

Учитывая, что в отдельно взятые дни разница температур помещения и улицы может достигать отметки в пятьдесят градусов по Цельсию, становится понятна важность устранения упомянутого эффекта. Тем более, что схем и готовых устройств для этого предлагается огромное количество.

Принцип рекуперации воздуха

Чтобы понять достоинства и плюсы от использования рекуперационных теплообменников, сначала необходимо разобраться в самой сути их работы. В дословном переводе с латинского рекуперацией называют «возврат использованного, потраченного».

Именно эффект возврата энергии используется в климатических устройствах данной конструкции. Проходящие сквозь блок воздушные потоки обмениваются между собой тепловой энергией, позволяя впоследствии кондиционеру поддерживать комфортную температуру, затрачивая меньше энергии. В особо холодные дни это позволяет заметно сэкономить на обогреве помещения.

Рекомендуем ознакомиться:  Регулируемые вентиляционные решетки

Пример: температура воздуха на улице достигла отметки в минус 20 С^о. Для комфортного самочувствия жителей кондиционер должен создать в помещении температуру хотя бы на уровне + 25 С^о. Разницу температур подсчитать несложно – 45 градусов по Цельсию. Конечно, какая-то часть воздуха нагреется благодаря теплоемкости стен, мебели, теплообмену между приходящим и выводимым потоками. Но все равно кондиционеру потребуется значительное количество энергии для поддержания комфорта.

Пластинчатый и любой другой рекуператор выбранной конструкции позволяет вывести точку соприкосновения холодного и теплого воздуха за пределы помещения. Устройство проводит активный теплообмен между ними, позволяя привходящему потоку свежего воздуха достичь более комфортного значения температуры, нежели изначальное.

Зимой теплый отработанный воздух частично согревает привходящие холодные потоки, а летом – немного охлаждает их. Это помогает не только снизить энергозатраты от использования кондиционера, но и повысить стабильность сохранения выбранных климатических условий.

Рекуператоры – часть принудительной системы вентиляции

Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.

По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:

1. Расход энергоносителей до модернизации вентиляции.
2. Приблизительный срок эксплуатации системы после модернизации.
3. Стоимость приобретения и монтажа необходимых блоков.
4. Размер затрат на ежегодное обслуживание системы.

Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.

Монтаж системы рекуперации необходим, только когда она действительно покажется достаточно эффектной на основании расчетов. Во всех остальных случаях современные кондиционеры отлично справляются с подержанием заданных климатических условий.

Современные виды рекуператоров

Разновидности предлагаемых на рынке рекуператоров могут вызвать некоторые сложности в выборе у неискушенного пользователя. Огромное разнообразие представлено наименованиями моделей с разнящейся рабочей площадью устройств и объемом производимого теплообмена. Конструктивно они делятся на следующие типы:

1. Рекуператоры с пластинчатыми или мембранными теплообменниками.
2. Роторные устройства.
3. Водяные рекуператоры.
4. Крышные рекуператоры.
5. Трубчатые теплообменники.
6. Камерные устройства.
7. Рекуператоры с промежуточным теплоносителем.

Рекомендуем ознакомиться:  Как выбрать и установить вентиляционную решетку для подоконника

Самыми распространёнными, благодаря удачному сочетанию стоимости и эффективности, стали пластинчатый и роторный рекуператоры. В первом случае теплообмен происходит внутри специальной камеры, в которую сводятся приточные и вытяжные каналы вентиляции.

Камера разделяется множеством пластин на два несвязанных между собой воздушных канала, по каждому из которых движется свой поток. Перегородка или мембрана между ними изготавливается из материала, не препятствующего теплообмену. Благодаря этому, между холодным и теплым воздухом происходит активный обмен тепловой энергией, помогающий снизить затраты на обогрев или охлаждение помещения.

Роторные устройства имеют аналогичный принцип работы с той лишь разницей, что вместо пластинчатой камеры в нем используется вращающийся барабан. Теплообмен происходит благодаря поочерёдному прохождению приточно-вытяжных потоков сквозь рекуператор.

Теплый воздух нагревает энергоемкие пластины, затем ротор проворачивается, и холодный газ вбирает с них энергию. Наличие подвижных частей и громоздкость – основные недостатки данного подвида устройств. Но на противоположной чаше весов находится один из лучших показателей КПД среди рекуперационных конструкций.

Кондиционер против рекуператора – что лучше

Очень частым заблуждением становится выбор между кондиционером или хорошим рекуператором для вентиляционной системы. Главная ошибка потребителя кроется в том, что непосредственная рабочая задача у рекуператора совершенно другая.

Устройство позволяет только проводить теплообмен между воздушными потоками, помогая экономить на поддержании температуры, а не «задавать» предпочтительный градус Цельсия. Если снаружи приходит горячий воздух и в помещении он тоже нагрет, неважно, как быстро будут проходить сквозь устройство потоки газа. Аналогичная ситуация будет наблюдаться и во время холодов.

Использование рекуператора вместо кондиционера может быть частично оправдано в холодное время года, и только в случае если имеется альтернативный источник тепла.

Печное или автоматное отопление действительно можно проводить более экономно, если установить рекуперационную систему вентиляции. Но в этом случае, ни о какой точности контроля микроклимата речи не идет. Да и экономическая целесообразность такого выбора в трети всех случаев, как правило, сомнительна.

09.12.201922 мин.Общие вопросыСодержание1. Что такое рекуператоры?2. Виды современных рекуператоров3. Элементы пластинчатого рекуператора4. Пластинчатый рекуператор: плюсы, минусы5. Целесообразность покупки рекуператора6. Роторный или пластинчатый агрегат?7. Что лучше: кондиционер или рекуператор?8. Как купить подходящую модель?9. Как собрать рекуператор?9.1. Создание пластинчатой конструкции9.2. Сборка корпуса рекуператора9.3. Соединение обоих элементов

Обустройство эффективной вентиляционной системы — единственное условие, благодаря ему можно обеспечить в помещении комфортный микроклимат, необходимый как в холодное время года, так и летом. Элементарная приточно-вытяжная вентиляция не лучшее решение. Зимой часть тепла будет беспрепятственно покидать квартиру, а в жару вместо желанного прохладного воздуха в жилье будет поступать теплый. Чтобы минимизировать затраты на электроэнергию, которая нужна для кондиционирования и отопления, может быть использован роторный либо пластинчатый рекуператор. Эти приборы дают возможность избежать значительных потерь тепла.

Что такое рекуператоры?

«Recuperatio» — слово, означающее «получение обратно» чего-либо. В нашем случае это воздух. Задача рекуператоров — возвращение в помещение части тепла благодаря передаче его от исходящего нагретого потока холодному входящему. Это оборудование входит в состав приточно-вытяжной системы, оно помогает минимизировать потери на «обогрев улицы».

Существует два больших класса рекуператоров — роторные и пластинчатые. Они имеют свои достоинства, но и некоторые недостатки им все же свойственны. Целесообразность применения того или иного агрегата в большей степени определяют характеристики помещения, однако более популярны именно пластинчатые модели. На них лучше остановиться поподробнее.

Пластинчатое устройство — кассета (блок, теплообменник), в которой находится множество тонких перегородок — гладких или гофрированных листов, их изготавливают из различных материалов. Теплый воздух, двигаясь по пластинчатому обменнику, отдает ему тепло. За его счет нагреваются холодные массы, поступающие с улицы. Результат — частичный нагрев воздуха, а значит, экономия энергии обогревателей.

Делают кассеты приборов из алюминиевой фольги, оцинкованной стали, пластика либо бумаги, прошедшей специальную обработку. Зазоры между пластинами составляют 2-4 мм. Рекуператоры различаются не только материалами перегородок теплообменника. Модели имеют разное направление потоков воздуха:

• в более распространенном типе оборудования — перекрестноточном — исходящие и приточные потоки идут перпендикулярно относительно друг друга, КПД достигает 65%;
• в противоточных рекуператорах — в направлениях противоположных, так как несоприкасающиеся потоки должны обеспечивать идеальный теплообмен.

Благодаря такому принципу работы, пластинчатые агрегаты дают возможность гарантировать постоянный подогрев холодного воздуха, проникающего в помещение. Потери тепла, стремящегося «обогреть улицу», наоборот, сводятся к минимуму.

Еще одно отличие рекуператоров от обычных (естественных) вентиляционных систем — способность устранять неприятные запахи. Некоторые модели — мембранные — имеют и другое дополнительное преимущество: они успешно борются с повышенной влажностью в помещении.

Виды современных рекуператоров

Сейчас ассортимент этих приборов настолько широк, что неискушенный покупатель может столкнуться с большими сложностями при выборе подходящей техники. Множество моделей и производителей оборудования, разные рабочие площади, объемы теплообмена способны легко завести в тупик.

Все современное оборудование конструктивно делится на несколько типов:

• пластинчатые и пластинчатые мембранные («дышащие») рекуператоры;
• роторные теплообменники;
• водяные;
• камерные;
• крышные;
• трубчатые;
• гликолевые рекуператоры, имеющие промежуточный теплоноситель, — раствор этиленгликоля.

Самыми востребованными остаются пластинчатые и роторные устройства, у которых один принцип работы, но разные основные элементы. В первом случае используют пластинчатую камеру, во втором — вращающийся барабан.

Элементы пластинчатого рекуператора

Основные части рекуперационной системы — вентилятор и основной блок (кассета) с пластинами. Другие элементы:

1. Система отвода конденсата — конденсационная ванна. Устройство необходимо для удаления влаги с пластин, так как она неизбежно приведет к попаданию жидкости в воздушный канал, в котором может образоваться наледь. При большом скоплении жидкости работу приточно-вытяжной системы блокирует водяной затвор конденсатосборника.
2. Перепускной клапан. Его задача — регулирование интенсивности обоих воздушных потоков. В отличие от роторного рекуператора, в этом агрегате и клапане абсолютно отсутствуют подвижные элементы.

Теперь необходимо остановиться на материалах, идущих на производство теплообменников пластинчатого рекуператора. Идеалов нет: все они имеют сильные и слабые стороны.

1. Алюминий или оцинкованная сталь. Модели с этими теплообменниками неизменно пользуются успехом из-за их адекватной цены. Если говорить о недостатках, то главный — невысокий КПД, потому что зимой такие приборы приходится постоянно оттаивать.
2. Пластик. Ему совершенно неведомы проблемы неидеального «союза» воды и металла, поэтому с коэффициентом полезного действия у таких рекуператоров все в порядке. Но непогрешимость их — причина гораздо большей стоимости.
3. Специальная бумага. Эффективность этого оборудования достаточно высока, однако и здесь присутствуют ложки дегтя. Это невозможность их использования в помещениях, где уровень влажности очень высок: в бассейнах, ванных комнатах и т. д. Двойные бумажные кассеты хоть и более действенны, но влаги они боятся точно так же. Впитывание запахов — еще один недостаток материала.

Используют в производстве агрегатов также латунь и чугун. Однако чаще всего пластины делают из нержавеющей стали определенной марки — AISI 316, в состав ее добавляют молибден и никель. Эти компоненты значительно повышают коррозионное сопротивление в агрессивных средах. Чтобы гарантировать большую эффективность приборов, внутрь устанавливают дополнительный теплообменник. Такое усовершенствование позволяет повысить КПД до 85%.

Пластинчатый рекуператор: плюсы, минусы

Если сравнивать этот агрегат с обычными приточно-вытяжными системами, то его можно назвать почти совершенством. Его преимущества перед «простоватыми» коллегами ощутимы. Это:

• высокая энергоэффективность благодаря минимальным теплопотерям;
• качественный обогрев входящего воздуха в холодное время года;
• минимальные затраты на электроэнергию при КПД от 40 до 70%;
• отсутствие подвижных деталей, которые затрудняют уход;
• компактность системы, сильно облегчающая монтаж;
• возможность подключения автоматики;
• относительно невысокая цена;
• долговечность конструкции.

Еще один плюс — возможность изменения характеристик за счет прибавления или удаления одной либо нескольких пластин.

К недостаткам пластинчатых рекуператоров относят:

• перманентное образование конденсата;
• обмерзание металлических кассет зимой, оно требует постоянной очистки от наледи;
• небольшая эффективность (иногда невозможность установки) в помещениях, где очень высока влажность.

Кассеты из целлюлозы имеют еще один недостаток — невозможность их починить. В этом случае единственный выход — их замена.

Целесообразность покупки рекуператора

Этот прибор — лишь часть принудительно-вытяжной системы вентиляции. Добиться максимальной эффективности его работы при использовании одного рекуператора и только естественной вентиляции невозможно. Чтобы теплообмен был идеальным, нужно постоянное движение обоих потоков — входящего и исходящего.

Прежде чем сделать окончательный выбор в пользу покупки или самостоятельного изготовления, лучше провести некоторые предварительные расчеты. В список входит подсчет:

• расхода энергоносителей до установки новой вентиляционной системы;
• стоимости покупки и монтажа всех необходимых элементов;
• приблизительного срока ее эксплуатации;
• ежегодных расходов на обслуживание.

Нередко после вычислений оказывается, что затраты не перекрывают расход на использование заводских вентиляционных систем. Если говорить о самодельных рекуператорах, то в этом случае их малая себестоимость дает шанс остаться в плюсе — несколько снизить расход теплоносителя. В иных случая кондиционер — то оборудование, которое вполне справится со своей задачей — с поддержанием благоприятного микроклимата внутри помещений.

Роторный или пластинчатый агрегат?

Оба тепловых рекуператора — как пластинчатый, так и роторный — пользуются у покупателей спросом. Именно они — самые популярные и распространенные. Причина такой любви — удачное сочетание относительно небольшой цены и достаточной эффективности. Чтобы выбрать из двух претендентов, надо познакомиться и с другим возможным кандидатом на «должность экономиста».

Роторная конструкция — медленно вращающийся вал-теплонакопитель. Его устанавливают перпендикулярно потокам воздуха — исходящего и поступающего. При включенном обогреве удаляемый поток отдает тепло в тот сектор барабана, через который он проходит. Вращаясь, отдел с теплом попадает к приточным холодным массам, где отдает тепло и охлаждается.

При правильном выборе модели можно гарантировать КПД, достигающий 80%. С помощью установки возможен перенос не только тепла, но и влаги. В роли уплотнителя между корпусом и рамой выступает войлок либо пластмасса. Скорость вращения ротора можно изменить с помощью частотного преобразователя, поэтому легко варьировать продуктивность теплообмена.

Пластинчатые рекуператоры — элементарные и недорогие приборы — менее эффективны, КПД их ниже, мощность, естественно, тоже. Поэтому для больших помещений их покупать нецелесообразно. Если в них повышенная влажность, то этот вариант не из лучших решений. Ротор в этом случае оптимален. Минусы его — громоздкость и наличие подвижных частей.

Пластинчатые агрегаты используют в частных домах и квартирах, в небольших офисах, общественных, административных зданиях, на складах и малых промышленных площадях. Там где метраж велик, а воздух далек от идеала (влажен или, наоборот, очень сухой), уже требуется «тяжелая артиллерия» — роторные приборы. Они более сложны, поэтому и дороги.

Что лучше: кондиционер или рекуператор?

Хороши оба вида оборудования, однако задачи у этих бытовых приборов совершенно разные. Цель пластинчатого (и любого другого) рекуператора не задавать определенный температурный режим, а обеспечить эффективный теплообмен между приточными и исходящими потоками воздуха.

Рекуперационное устройство в приточно-вытяжной системе дает возможность экономить тепло, подогревая его до входа в помещение. Аналогичным образом оно действует летом, не пропуская в помещение удушливый воздух, а смешивая его с выходящим, отработанным и более комфортным, прохладным.

Использование рекуператора в «роли» кондиционера возможно частично только зимой, однако в помещении обязан быть альтернативный источник тепла. В противном случае система не будет достаточно эффективной. Дополнительное отопление с установленным рекуперационным оборудованием гарантирует некоторую экономию тепла, а значит, и электроэнергии. Однако полный контроль микроклимата невозможен. Экономическая оправданность этого решения в большинстве случаев также находится под большим вопросом.

Как купить подходящую модель?

Чтобы выбрать качественное вентиляционное оборудование, придется обратить внимание на несколько требований. Пластинчатый рекуператор относительно прост, но он должен быть надежен, очень удобен в эксплуатации, обязан полностью соответствовать требованиям владельцев. При выборе прибора обращают внимание на такие характеристики:

• вес, габариты, КПД;
• надежность материала, из которого изготовлены пластины;
• наличие в агрегате качественной защиты от обледенения;
• удобство и скорость устройства для удаления конденсата;
• комплектация: например, есть ли фильтры для очистки.

Данный вид оборудования выпускают производители вентиляционных систем. Ведущими брендами считают Electrolux, Luftmeer, Korf, Marley, Remak, Shuft, РеалВент.

Как собрать рекуператор?

Это устройство достаточно простое, но цены на него понравятся немногим. По этой причине есть смысл сделать его своими руками. Для работы нужно собрать все «ингредиенты» из следующего списка:

• лист оцинкованной стали для пластин (площадь — 4 м², толщина — от 0,5 до 1,5 мм);
• техническую пробку (в рулоне, толщина — 2 мм) для прокладки, создания зазоров, замена — тонкие деревянные рейки, оргстекло, пластик;
• пенопласт либо фольгированную минвату (толщина — 5 мм);
• пластиковые фланцы для фиксации воздуховодов с таким же диаметром, как и вентканалы (количество — 4);
• лист фанеры, МДФ, металла (нержавейки) или пластика — для изготовления корпуса;
• трубку небольшого диаметра, ее задача — отвод воды;
• универсальный клей, силиконовый герметик;
• металлический профиль — уголок;
• болгарку (ножовку по металлу), электролобзик, шуруповерт;
• крепежи — оцинкованные саморезы;
• защиту — перчатки, очки.

Альтернативой оцинкованной стали может стать поликарбонат, полипропилен либо текстолит. Этапы работ — создание теплообменника, изготовление короба и сборка рекуператора.

Создание пластинчатой конструкции

Сначала нарезают примерно 70 стальных квадратов, сторона — 200-300, 300х300 либо 400х400 мм. Больший размер — большая мощность оборудования. Чтобы гарантировать одинаковый размер, листы разрезают на несколько частей, затем складывают стопкой и делают рез.

Из пробковой подложки (рейки) вырезают прокладки, их ширина — 10-15 мм.

Изготавливают свыше 200 штук тонких полосок. Их длина — сторона пластины. На первый элемент приклеивают 2 полосы по краям, одну по центральной оси, все — строго параллельно. Точно так же поступают со следующей деталью.

1. Вторую пластину поворачивают так, чтобы приклеенные полоски обеих располагались перпендикулярно. Прокладки ее промазывают клеем, затем прижимают к свободной плоскости первой детали.
2. С третьей поступают аналогично. Приклеив полоску, ее фиксируют ко второй, перпендикулярно к ней, но параллельно относительно первой. Таким образом, получают зазоры для движения воздушных масс.

Дальше действуют по тому же принципу: каждую из последующих деталей приклеивают перпендикулярно относительно предыдущей. После сборки блока нужного размера сверху сначала укладывают какую-либо прокладку из дерева, на нее — груз (до 7 кг). После высыхания кассету дополнительно скрепляют уголками: 4 элемента прикручивают к углам стопки.

Сборка корпуса рекуператора

Из листового материала собирают коробку — квадратный ящик. Его длина и высота равняется диагонали блока, ширина — его высоте. Получившуюся коробку утепляют. Все стыки заполняют герметиком. На противоположных стенках сверху и снизу вырезают отверстия, диаметр их должен соответствовать размерам воздуховодов. Затем крепят пластиковые фланцы.

Соединение обоих элементов

В дне короба строго в центре вырезают отверстие для эвакуации конденсата. Диаметр его зависит от имеющейся трубки. Внутрь вертикально устанавливают блок из пластин, отмечают его расположение. На боковых стенах саморезами и герметиком фиксируют уголки, чья задача — служить направляющими кассете, ее можно будет доставать из конструкции.

Перед креплением блока проверяют герметичность устройства между ним и корпусом. При необходимости добавляют утеплитель. Если предусмотрено заранее, в корпусе крепят фильтры и вентиляторы. В последнюю очередь устанавливают крышку. Есть другой вариант — изготовление оборудования с несколькими кассетами. В этом случае меняется размер и форма короба, а также количество блоков.

Самодельный пластинчатый рекуператор сделать несложно, ведь конструкция эта элементарная. Однако времени она (особенно, изготовление блока) отнимет немало. Чтобы познакомиться с прибором, можно посмотреть это видео:

Скоро Новый Год 2020. Посмотрите как украсить комнаты, кабинет, класс в школе. А также как сделать новогодние поделки своими руками.ПосмотретьКомментарииКомментариев пока нетДобавить комментарий

Чистый и свежий воздух в помещении является залогом хорошего самочувствия, здоровья и крепкого сна. Чтобы обеспечить поступление свежего воздуха необязательно проветривать частный дом или квартиру привычным способом. Для этого есть специальные устройства, которые работают 24 часа в сутки, и обеспечивают непрерывное вентилирование помещения — рекуператоры

Принцип работы

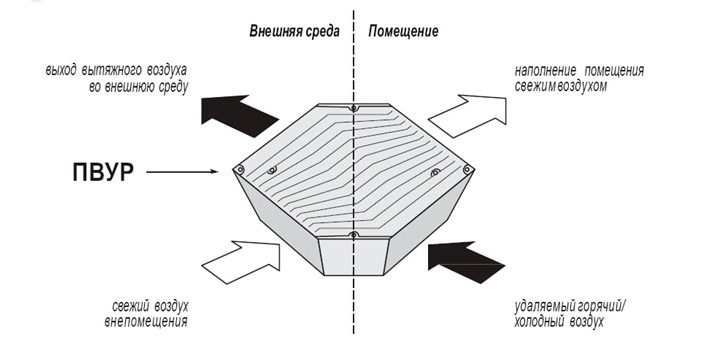

Принцип работы устройства для рекуперации воздуха

Рекуператор — это техническое устройство, в котором происходит теплообмен между потоками воздуха, выходящими и входящими в помещение по системе приточной, принудительно или вытяжной вентиляции. При этом потоки воздуха не смешиваются.

В зимнее время тёплый поток воздуха, выходящий из помещения, при прохождении через конструкцию рекуператора нагревает рабочие элементы. Холодный поток воздуха, входящий в систему вентиляции, проходя через рекуператор, нагревается за счёт теплообмена с рабочими элементами.

Когда температура снаружи помещения выше, чем в помещении, то происходит обратный процесс. Тёплый воздушный поток охлаждается в рекуператоре благодаря рабочим элементам, через которые прошёл прохладный отработанный воздух.

При сравнении с обычной системой вентилирования наличие рекуператора позволяет сохранить до 2/3 тепловой энергии. Это уменьшает потребление энергии на 30–40%, что позволяет снизить расходы на оплату центрального отопления, обогревательного оборудования и системы кондиционирования.

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

• Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

  Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

• Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

  Рекуператор с конструкцией из стальных трубок

• Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

  Рециркуляционный водяной рекуператор для вентиляции в общественных местах

• Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Видео: что такое рекуперация воздуха

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T₁ – T₂), где:

• Q (Вт) – мощность устройства;
• L (м³/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м³/ч;
• Т₁ (^оС) – температура воздуха после рекуперации;
• Т₂ (^оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 ^оС, а с улицы поступает воздух температурой -10 ^оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м²;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м².
2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

   Сборка пластин в единый теплообменник

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90^о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

   Установка теплообменника в корпус из дерева или металла

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

   Корпуса для пластинчатого теплообменника

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

• t_р – температура воздуха после рекуперации;
• t_у – температура воздуха до рекуперации;
• t_д – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 ^оС, после рекуперации — 17 ^оС, в помещении — 24 ^оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Видео: монтаж проветривателя с системой рекуперации

Отзывы

Современные производители предлагают богатый выбор устройств различной мощности для рекуперации воздуха в жилых помещениях. Если вы планируете приобретение такого оборудования, то рекомендуем ознакомиться с отзывами покупателей.

Видео: отзыв о рекуператоре «Экоклим»

https://

Рекуператор воздуха — это современное и практичное оборудование, которые должно устанавливаться в каждую систему приточно-вытяжной вентиляции. Помимо экономии электроэнергии, рекуператор выравнивает уровень влажности и фильтрует воздух, поступающий в помещение, что особенно важно в условиях современных городов.

Используемые источники:

• https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
• https://topventilyaciya.ru/ventilyaciya/elementy/plastinchatyj-rekuperator.html
• https://dom-i-remont.info/posts/obshhie-voprosy/plastinchatyj-rekuperator-konstrukcziya-princzip-dejstviya-sborka-pribora/
• https://kakpostroit.su/rekuperator-dlya-chastnogo-doma/
