Пластиковые воздуховоды – критерии выбора и расчет оптимальных размеров (110 фото)

Воздуховоды представляют собой особую разновидность труб, устанавливаемых в помещении для организации вентиляционных систем. Они изготавливаются из пластика и металла. При этом первый материал пользуется большей популярностью, так как имеет много положительных качеств. Пластиковые воздуховоды хорошо поддаются резке, имеют небольшой вес, но на этом их преимущества не заканчиваются.

Особенности пластмассы и область использования

Нередко о пластиковых воздуховодах звучат негативные отзывы, но вызваны они стереотипами о потенциальной токсичности материала. Конечно, если он некачественный, то может нанести вред здоровью. На кухне, куда его устанавливают, к тому же существуют неблагоприятные факторы, такие как:

• значительное количество жира;
• разного рода испарения;
• термическое воздействие.

Говоря про пластик, следует указать целую группу материалов, свойства которых разительно отличаются. Вентиляционные короба изготавливают из следующих видов пластмасс:

• Поливинилхлорид. Он способен функционировать при широком температурном режиме. Устанавливают изделия из него, в том числе в неотапливаемых помещениях.
• Фторопласт. Он отличается стойкостью перед воздействием кислот. Также не теряет своих свойств при различных температурных отметках.
• Полипропилен. Основным его преимуществом является способность противостоять органическим веществам, кислотам и щелочам.
• Полиэтилен низкого давления. Гибкий, практически невосприимчивый к механическому воздействию материал. Вместе с тем он отрицательно реагирует на низкие температуры.

Для кухонной вытяжки желательно использовать полипропиленовые модификации. Если в помещении жарко, надо отдавать предпочтение таким материалам, как ПВДФ и ПВХ. Чтобы проводить разводку вентиляции по всем прочим помещениям, можно задействовать полиэтиленовые короба.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

• отсутствие необходимости в добавочной теплоизоляции кровли;
• доступность самостоятельной регулировки;
• малая вероятность коррозии;
• гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
• уменьшенные потери шума и воздуха;
• срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

• Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
• Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
• 20 м составляет длина гибких воздуховодов.

Рекомендуем ознакомиться:  Как выбрать и установить вентилятор в вытяжном вентиляционном канале

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Если есть какие-либо сомнения, лучше связаться с местным пожарным инспектором. Также соответствующие рекомендации можно обнаружить в нормативных документах. В них указывается, что применение этих объектов допустимо в общественных, малоэтажных жилых, административно-бытовых зонах. В то же время они запрещены на чердаках, в подвалах и технических этажах.

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Рекомендуем ознакомиться:  Осушитель воздуха адсорбционный

Плюсы и минусы

Пластиковые воздуховоды просты в монтаже. Они позволяют создавать любые по конфигурации системы. Герметичность в таких изделиях легче обеспечить, по сравнению с аналогами. Присутствие специальных замков встык без нахлестов уменьшает сопротивление воздуха при его движении. Но, несмотря на все эти плюсы, нельзя назвать эти объекты идеальными для использования. Есть у них кое-какие минусы. К ним можно отнести:

• Горючесть. У некоторых модификаций этот показатель понижен, но стоят они дорого, а потому доступны не всем. Из-за этой своей особенности использование рассматриваемых изделий разрешено только в малоэтажных домах.
• Способность накапливать статическое электричество. Это провоцирует прилипание пыли, которая опять же может вспыхивать. К тому же надо помнить, что на гофрированных участках копится больше пыли. Для сокращения ее количества монтируется пластиковый воздуховод и устанавливаются фильтры. Они притягивают большую часть пыли. Также есть специальные составы, которыми обрабатывают изоляционные трубы из пластика. Они создают некую плёнку на поверхности, которая препятствует накоплению статического электричества.
• Недобросовестные изготовители также нередко продают объекты с тонкими стенками, имеющими внушительное сечение. Когда меняется геометрия в области стыков, вероятно образование зазоров. Всё это можно исправить, но приходится признавать наличие такого недостатка.

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

• СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
• Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
• Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
• Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.

Рекомендуем ознакомиться:  Виды декоративных решёток для вентиляции

Монтаж и встраивание в шкаф

Для сбора воздуховода достаточно иметь под рукой даже обычную ножовку. Изоляция систем проводится с помощью герметика. Можно купить элементы для соединения отдельно взятых фрагментов, если это требуется. Вентиляция может включать в себя как пластиковые, так и металлические трубы одновременно. Последние в большинстве случаев размещают на выходе, а от них проводят отводы к пластиковым изделиям. Для ускорения воздушного потока в трубах можно задействовать вентилятор. Надо учитывать, что большое количество изгибов ухудшает тягу. Мощность вентиляции снижается на 10% при наличии поворота.

В ряде случаев доступно встраивание в шкаф при обустройстве воздуховода и вытяжки. Для этого надо монтировать обратный клапан перед вентиляционной шахтой. Далее алгоритм действий следующий:

1. Изготавливают отверстие под воздуховоды лобзиком в полках и стенах шкафа.

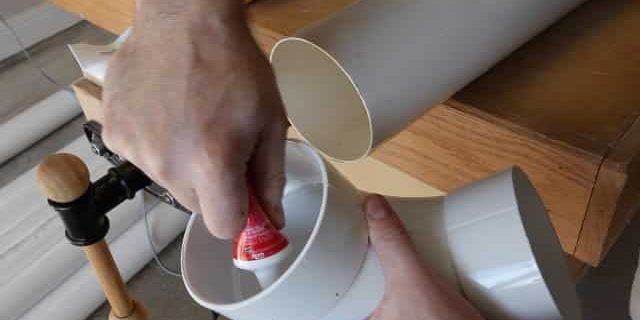

2. Проводят в полученное отверстие трубу, закрепляют стыки герметиком.
3. Вешают шкаф на стену, соединяют с вентиляционной шахтой воздуховод, закрепляют саморезами.

Стоимость элементов

Цена напрямую зависит от модификации. Прямоугольные воздуховоды, изготовленные из полипропилена, можно приобрести не дороже 1300 руб. по Москве. Такая стоимость актуальна за 1 м готового материала. Аналогичные изделия, но круглой формы, диаметром 200 мм будут стоить в районе 1500−1700 руб. за метр.

Можно приобрести воздуховоды по отдельности. Они продаются в специализированных магазинах. Также можно поискать их в гипермаркетах стройматериалов. Главное, что надо учесть, это совпадение сечения трубы и отверстия вытяжки. Если не уделить этому моменту достаточно внимания, система не будет хорошо функционировать.

Воздуховоды чаще всего покупают вместе с вытяжкой. Есть магазины, где они идут друг с другом в комплекте. Это очень удобно, так как объекты совпадают по дизайну, цветовому оформлению, особенностям конструкции.

В этом случае не возникает каких-либо проблем с маскировкой элементов. Вытяжка, которая встроена в вентиляционную систему, очень удобна для использования на кухне.

Пластиковые воздуховоды устанавливают в жилых помещениях, торговых центрах, офисах, заведениях общепита. Они не проводят электрический ток и не боятся образования ржавчины. Помимо функции отведения воздуха, они также могут придавать особую изюминку интерьера, если выполнены в определенном дизайне. Внутренняя поверхность у них абсолютно гладкая, поэтому свежий воздух приходит в помещение бесшумно.

Продолжительное время российский рынок климатического оборудования развивается бурными темпами. Причина кроется в массовом строительстве и реконструкции объектов недвижимости. На завершающем этапе встает вопрос создания микроклимата. Пластиковые трубы для вентиляции, пожалуй, самые востребованные. Они легко собираются и быстро устанавливаются. Подходят для бытовой вытяжки и для устройства вентиляции любого типа помещений.

Преимущества и недостатки использования пластиковых труб для вентиляции

Основное достоинство в том, что через пластиковые трубы проходит большое количество воздуха. Внутренний диаметр больше, чем у асбестоцементных или канализационных типов. Пластиковые трубы для вентиляции быстро и без проблем собираются в систему любой сложности. С ними удобно и легко работать.

Преимущества

• Высокий КПД;
• Небольшой вес;
• Имеют эстетичный вид;
• Отличная тепло-шумоизоляция;
• Не выделяют в окружающую среду вредных компонентов;

Нет проблем с выбором частей для соединения между трубами. Специально под данные модели налажено производство вентиляторов. Особенно незаменим пластик, когда по проекту предполагается много изгибов. Материал не вызывает статического сопротивления движению воздуха в системе.

Абсолютно не подвергается коррозии, что делает выгодным монтаж пластиковых воздуховодов. При разрезании не возникает шероховатостей, как, например, на металлических изделиях. Если появляется необходимость, конструкция из пластиковых труб легко разбирается и снова устанавливается в обновленном варианте.

Обработка антистатическим составом не позволяет пыли оседать на его внутренних стенах. В результате, гарантируется выполнение редкой прочистки самой системы вентиляции. Появляется ощутимая экономия на сервисном обслуживании.

Недостатки

• Основной и существенный минус: при высоких температурах материал начинает плавиться;
• Когда пластиковая труба идет по верху цокольного этажа, на трубе и потолке образуется конденсат;
• Материал подлежит обязательному утеплению. Если зимой не утеплять, трубы покрываются инеем;
• Изделия из пластика представляют класс более хрупких изделий, чем другие типы материалов, предназначенных для прокладывания воздуховодов.

Резюме

Из всех представленных материалов самый дешевый – полипропилен. Стоимость готового изделия из полиэтилена, поливинилхлорида, и фторопласта заметно выше. В целом, благодаря своим техническим характеристикам, пластиковые воздуховоды пользуются большой популярностью, оставляя позади металлические виды конструкций.

Размеры и цены труб

Размеры

Размер пластиковых труб, применяемых для обустройства вентиляции, выполняются в двух основных формах:

1. Прямоугольные воздуховоды: 11 х 5,5 см; 12 х 6 см; 20,4 х 6 см;
2. Диаметр круглых конструкций: 10 см, 12,5 см, 15 см, 20см.

Максимальная длина изделия – 2 метра. Производители не выпускают 4-х метровые заготовки для вентиляции. Приходится использовать соединители. В соответствии с ГОСТом, воздуховоды чаще всего производят с размерами внутреннего сечения 100 мм, 150 мм, 200 мм.

Цены

Цена на пластик составляет приблизительно 320 рублей, двухметровая 125 мм стоит от 400 рублей. Это средняя стоимость прямоугольных и круглых воздуховодов. Товар не является дефицитом, купить можно в любом строительном супермаркете;

В специализированных фирмах делаются заказы на круглый и гибкий воздуховод. Система плоского или прямоугольного канала из поливинилхлорида (ПВХ) продается по цене от 100 рублей.

Какой пластик лучше?

Объективно никто не ответит на вопрос, какая труба лучше, какая хуже. Абсолютной истины не существует. Есть только опыт, который дает понять, с какими трубами при монтаже дела обстоят лучше, как долго будет радовать установленная вентиляция, и какая ждет отдача от вложений времени, энергии и денег.

Полиэтиленовые трубы

Конструкции, в основном, используются в домах с сезонным проживанием на дачах, в загородных постройках. Полиэтилен с защитным слоем используется внутри помещения и снаружи. В нем легко прокладывать соединительные отверстия.

В отличие от ПВХ, материал более стойкий к перепадам воздуха: к повышенным и пониженным температурам. Спокойно переносит «плюсовую» температуру: +80ºС / +85ºС и «минусовую»: -45ºС/ -50ºС. Полиэтиленовые трубы для вентиляции могут эксплуатироваться без негативных последствий в диапазоне -45 ºС/ +75ºС.

Выпускаются с ультрафиолетовым и антистатическим покрытием. Содержат черную сажу и отличаются по цвету от других изделий из пластика.

Полипропиленовые трубы

В России изделия начали производить в один из кризисных периодов. Полипропилен – прекрасный диэлектрик, не гигроскопичен, имеет высокую стойкость к агрессивным химическим средам. Предел прочности примерно в 4 раза превышает аналогичный показатель изделий из полиэтилена.

Три основных критерия, почему ППР-трубы пользуются спросом и относятся к оборудованию широкого потребления:

1. Дешевизна,
2. Простой монтаж;
3. Доступность инструментов.

Если охарактеризовать в двух словах – хорошая, дешевая труба. За счет цены опережает некоторых производителей. Хотя, по европейским стандартам полипропиленовые трубы – это пройденный этап в строительстве. Материал по определенным параметрам морально устарел, не относится к огнеустойчивым видам.

• Главный недостаток – горит и плавится, если температура превышает установленные нормы: +85ºС/ +90 ºС;
• Чтобы поднять сопротивляемость горению, используются специальные негорючие и антистатические добавки;
• При отрицательных температурах материал становится ломким, поэтому используется только в теплых помещениях.

Не у всех производителей продумана система стыковки трубы к трубе и насадок к ним. Образуются наплывы, при эксплуатации появляются дополнительные шумы. Работать с полипропиленом нужно очень аккуратно. Труба при повышенной температуре расширяется и очень сильно.

Трубы из полипропилена, в основном, пользуются спросом у начинающих мастеров или у тех, кто не может позволить себе более профессиональные материалы. Идеально подходит при ограниченном бюджете.

Производители и продавцы немного не договаривают о сроке службы пластика. Хорошие марки зарекомендовали себя на долгие годы, но из всех технологий, полипропиленовые трубы служат меньше всего. В среднем стоит рассчитывать на срок в течение 20 лет.

Поливинилхлоридные

Легкие, недорогие, простые в установке воздуховоды ПВХ – наиболее распространенный материал для возведения вентиляционных конструкций в быту. Среди собственников небольших коттеджей и квартир пользуется особенным спросом поливинилхлоридное оборудование, как недорогое, удобное в монтажных работах, простое в использовании.

Они защищены от разрушения ультрафиолетом и обладают достаточным рабочим диапазоном температур (от 0 до +80 градусов). Выпускаемые модели прочные, герметичные, но имеют некоторые недостатки, как и в большинстве пластиковых изделий:

• Со временем трескаются;
• Нельзя нагревать до 160°С;
• Не переносят отрицательные температуры.

Без риска для здоровья, производить нагрев изделий из ПВХ можно до +120°С. Если выше — начинает выделяться хлор.

Трубы из фторопласта

Фторопласт используется, как наиболее прочный материал, устойчивый к воздействию внешних сил и среды. ПВДФ монтируют на приточно-вытяжной воздушный режим.

Трубы способны выдержать:

• Контакт с парами, кислотно-щелочными растворами;
• Безопасная температура воздействия от -40°С до +140°С.

Воздуховоды из фторопласта используются для притока и оттока агрессивных воздушных масс. Материал неплохо справляется с задачей.

Чем выше температура и давление, тем меньше срок службы пластиковых труб.

Так работают все виды материала, которые производятся и представлены в мировой индустрии. Полиэтилен и полипропилен для монтажа бытовой вентиляции используются не так часто, как поливинилхлорид и фторопласт.

Расчет размеров и сечения

По типу сечения все воздуховоды делятся на круглые и прямоугольные. Что учитывать при подборе формы и модели материалов? Выбор пластиковой трубы для вентиляции и подходящий размер зависит от следующих параметров:

1. Внешний вид;
2. Необходимое сечение;
3. Предназначение, где будет проходить.

Данные согласовываются еще на этапе проектирования. Рассчитывается производительность всех компонентов системы. В противном случае, циркуляция воздуха становится недостаточной, во время работы усиливается шум. Вся вентиляционная система со временем приходит в негодность.

Площадь сечения трубы рассчитывается по формуле:

S=0,9 х L, где

• S – площадь сечения;
• L – показатель скорости воздуха.

Так можно узнать размеры, при которых вентиляция работает с максимальной производительностью. Неправильно выбранный диаметр приведет к тому, что элементы быстро выйдут из строя. Ремонт и повторное подключение выльется в круглую сумму.

Стандартные круглые воздуховоды

Хорошо подходят для организации бытовой приточно-вытяжной вентиляции: квартиры, дома, небольших складов, кафе и гаражей. Практически полностью отсутствует шум во время работы. Детали собираются, как конструктор. Необходимо только подобрать нужные элементы и вставить их друг в друга.

В круглые воздуховоды, в основном, устанавливается система для притока воздуха. Чтобы вытягивать отработанные вещества на улицу, пускают по верху прямоугольные пластиковые трубы.

Использование в вентиляции прямоугольных пластиковых труб

В продаже имеются белые пластиковые короба прямоугольного сечения. Они прекрасно монтируются на потолок, например, в цокольном помещении. Можно смело сказать, что прямоугольные пластиковые трубы относятся к популярным и востребованным моделям.

• Выглядят эстетично;
• Благодаря своей прямоугольной форме занимают мало места;
• Легко и быстро монтируются с помощью специальных держателей;
• Удобно прятать за шкафами, подвесными потолками и коробами из гипсокартона;
• При монтаже прямоугольной конструкции можно обойтись более низкими подвесными потолками;
• Имея гладкую внутреннюю поверхность, в плоских и прямоугольных каналах, как и в трубах круглой формы, не создается дополнительного шума.

В большинстве случаев, сборка плоских воздуховодов не требует вызова монтажников. Можно установить самому, не имея особых навыков ремонтно-строительных работ. Как и круглые воздуховоды, короба подлежат разборке и сборке. На установку уходит немного времени.

Соединительные элементы

Специально под вентиляционные пластиковые трубы выпускают фитинги. Используя запчасти для соединения, несколько участков образуют одно целое из самых разнообразных форм. Герметично запаянные стыки прочно закупоривают внутренности с помощью фурнитуры, не позволяя воздуху выходить наружу.

Производится множество дополнительных элементов. Фитинги представлены во всем многообразии форм, внешнего вида и назначения. Огромный выбор белых пластиковых соединителей:

• Уголки под 90^◦;
• Круглые отводы для переходника;
• Крепежи для плоских и круглых каналов;
• Вертикальные углы для плоских каналов;
• Тройники, для соединения труб с трех сторон;
• Большой выбор разнообразных разветвителей;
• Соединительная муфта скрепляет между собой блоки воздуховодов;
• Переходник вертикальный и горизонтальный для круглых и прямоугольных труб;
• Удобные заглушки, которые по мере необходимости можно закрывать и открывать;
• Редуктор предназначен для перехода труб, например с диаметра 150 мм на 125 мм;
• С помощью специального переходника эстетично плоская труба плавно переходит на круглую форму.

В разных плоскостях можно менять и монтировать воздуховоды с помощью отводов и уголков. Соединители с обратным клапаном несут дополнительные функции. Во время работы вытяжки клапан автоматически поднимается. Когда работа прекращена – клапан опускается.

Декоративные вытяжные решетки с антимоскитной сеткой выполнены в едином стиле с воздуховодами. Выпускаются овальные, прямоугольные, круглые, квадратные формы решеток.

Вытяжной колпак относится к одному из интересных решений. Крепится со стороны улицы, объединяя вентиляционные каналы. Внутри устанавливается вытяжной клапан. Все дополнительные элементы прочно соединяют пластиковые трубы и придают совершенный эстетичный внешний вид.

Особенности монтажа

Выпускаются четыре вида круглых труб, предназначенных для вентиляции и два вида с прямоугольным сечением. Правильный монтаж пластиковых воздуховодов позволяет собрать систему вентиляции любой сложности быстро и без проблем.

Прежде, чем начинать монтаж, на руках должен быть проект от организации либо в самостоятельном исполнении. Если система небольшая, можно обойтись эскизом, выполненным своими силами.

Проект, чертеж, схема или просто эскиз необходимы для того, чтобы понять, каким образом будут проходить воздуховоды по всему дому, и в каком месте необходимо делать отверстие для их прохождения. Отверстия делаются в стенах, или в перекрытиях между этажами.

Прежде чем смонтировать систему, необходимо заготовить модули. Последовательно соединяются отводы и тройники. После чего готовыми модулями монтируется вся система в общий воздуховод.

• Особая система стыковки ускоряет и облегчает монтаж;
• Подбираются необходимые фитинги в общий воздуховод;
• Монтаж выполняется, не применяя специальных инструментов. Ненужные детали легко обрезаются ножовкой до необходимой длины.
• Система пластиковых воздуховодов предусматривает специальные клапаны. Они автоматически способны перемешивать воздух в нужном направлении.

Вентилятор легко должен вставляться в одно из отверстий трубы. После чего, вентканал наполовину готов. Длинные и короткие элементы соединяются и крепятся без усилий и нажима. При необходимости подсоединяются уголки.

Если возникла необходимость перейти с круглых каналов на прямоугольные:

1. Берется вертикальный или горизонтальный переходник;
2. В круглую трубу вставляется соединитель с обратным клапаном;
3. На другой конец соединителя крепится переходник;
4. К переходнику подсоединяется плоский воздуховод.

Таким образом, делается монтаж труб из разной формы. Конструкция собирается любой сложности, не испытывая затруднений. Один из воздуховодов с тройниками может работать как вытяжной. Удаляет отработанный воздух с комнаты на чердак, обрабатывается во внутреннем блоке системы кондиционирования.

Если каждый этаж и каждая комната имеют свой воздуховод, отдельно можно регулировать температуру. Воздуховоды соединяются разные по длине.

Элементы и приспособления для каждого монтажа подбираются индивидуально. Единого решения нет и быть не может. Каждый случай уникален с учетом планировки, утвержденного проекта, дизайнерского решения, согласованного с заказчиком.

Кто хотя бы раз собирал конструктор «Лего» поймет, именно его напоминает монтаж пластиковых труб. Удобный и несложный процесс выполняется без лишнего шума, мусора и каких-либо неудобств. Система устанавливается в кратчайшие сроки. Правильный монтаж пластиковых воздуховодов обеспечит в помещении необходимые объемы чистого, свежего воздуха.

Фев 19, 2018

Много говорится о том, что все изделия из пластика засоряют природу. Почему так происходит? Все потому, что пластик – весьма «долгоиграющий» материал. Он плохо разлагается: изделия из него весьма долговечны и надежны. Пластиковые воздуховоды для вентиляции прослужат гораздо дольше, чем та же оцинковка. Но как их выбрать?

Все о разновидностях воздуховодов из пластика и способах их сборки вы узнаете из представленной нами статьи. Мы расскажем, в каком порядке производится прокладка пластиковых вентиляционных каналов. Объясним, как собрать отдельные части в одну безупречно работающую сеть и каким образом ее закрепить.

Советы по выбору пластиковых воздуховодов

Воздуховоды представляют собой не что иное, как трубы, по которым циркулирует воздух, обеспечивая вентиляцию помещений. Они могут быть металлическими, в некоторых случаях, например, в стояках, асбоцементными или пластиковыми.

Сейчас наиболее популярен именно пластик. При его сравнительной дешевизне он служит значительно дольше металла, подверженного коррозии, или асбоцемента, съедаемого сыростью, чрезмерной сухостью и прочими сторонними факторами.

На фото изображено далеко не полное разнообразие решений по соединению круглых пластиковых сегментов в одну качественную и герметичную вентиляционную сеть. Но и этого разнообразия хватает чтобы понять, что с их помощью можно собирать воздуховоды самой различной степени сложности

Что следует учитывать при выборе пластиковых воздуховодов:

1. Изнутри пластиковые трубы должны быть предельно гладкими. В этом случае совершенно не будет осуществляться трение воздуха о стенки, и воздушные потоки будут циркулировать в такой конструкции с наибольшей эффективностью.
2. В случае монтажа вентиляции естественного типа, не усиленной вентиляторами, от рифленых трубопроводов лучше отказаться. Рифленые стенки венканалов, особенно на поворотах, будут задерживать потоки воздуха и вентилирование будет осуществляться не в полную силу.
3. Предпочтение стоит отдавать тому производителю, у которого сочленения пластиковых сегментов воздуховода осуществляется с наилучшей герметичностью.

Слишком твердый пластик – это плохой признак. При нажатии труба должна слегка поддаваться. Чрезмерно плотный и грубый материал прослужит меньше, чем мягкий. Скорее всего, он станет сыпаться и крошиться на протяжении первого же десятилетия использования вентиляционной системы.

Но замечание на счет твердости не относится к канализационным пластиковым трубам, изготавливаемым по иной технологии. Такому пластику не страшны не сырость, ни сухость, ни морозы

Если собственник решил смонтировать вентиляционную систему из таких труб, он может быть уверен, что прослужит она никак не меньше, чем та, что смонтирована из труб, специально предназначенных для сборки систем воздуховодов.

Единственный минус канализационных труб состоит в их исключительно круглом объемном профиле, что не всегда бывает удобно.

Основные разновидности воздуховодов

Все пластиковые воздуховоды можно разделить на три категории:

• Круглые. Востребованы для прокладки трасс вентиляционных систем. Самыми ходовыми диаметрами таковых являются 100, 125 и 150 мм.
• Прямоугольные. Задействуются когда нужно произвести монтаж воздуховодов над подвесным потолком. Наиболее востребованы размеры 60х120 и 60х204 мм. Хотя можно приобрести и более узкие модификации.
• Гибкие. Они могут быть и круглыми, и квадратными.

Гибкость материала обеспечивается за счет спирального армированного внешнего «каркаса», который обволакивает внутреннюю трубу из ПВХ материала – виниуретана.

Так же, как и в случае с круглыми трубами, соединительные решения для четырехугольных пластиковых труб выглядят самым разнообразным способом. Для проекта любой степени сложности можно подобрать уголок или фитинг, который будет полностью удовлетворять заданным условиям

Нередко, наряду с вышеперечисленными, при монтаже пластиковых трубопроводов используются и канализационные полимерные трубы.

Технические преимущества пластика

Как уже говорилось, срок службы – один из главнейших критериев, по которым люди отдают предпочтение пластику.

Наряду с длительным сроком эксплуатации воздуховоды из этого материала:

• Обладают более легким весом, чем остальные материалы из которых производятся сегменты вентиляционной системы.
• Не боятся незначительного провисания – допустимое до 4%.
• Просты в монтаже, поскольку замечательно режутся ножовкой по металлу или болгаркой.
• В зоне кровли не требуют усиленной теплоизоляции.
• Изнутри обладают очень гладкими стенками, что делает циркуляцию воздуха по таким трубам более активной и легкой.

Нередко можно увидеть, что собственник монтирует вентиляцию из самых обычных канализационных труб ПВХ. Они более дешевы, обеспечивают превосходную герметизацию, а широкий ассортимент фитингов, тройников, ревизий и пр. дает им возможность смонтировать систему вентиляции любой степени сложности.

Разнообразие соединительных решений дает отличную почву тем, кто задумал смонтировать качественную и вместе с тем бюджетную систему вентиляции из круглых канализационных пластиковых труб

Но каковыми бы ни были трубы воздуховодов по форме, система вентиляции всегда должна укладываться в рамки СНиП, в которых и прописано, каким образом должна быть обустроена любая система вентиляции.

Основные правила обустройства вентканала

Далее речь пойдет о том, как правильно спроектировать вентканал и на что обратить внимание при разработке проекта.

Кроме того, ниже будут приведены рекомендации специалистов по обустройству вентиляционной системы. А начнем с составления схемы будущей системы вентиляции.

Главные требования СНиП

Не все сегодня прибегают к услугам специалистов. Многие делают проект вентиляционной системы собственноручно. Но с пособиями СНиП 2.04.02-84 и 2.04.01-85 ознакомиться нужно обязательно.

На схеме наглядно показано, как действует система вентиляции. Отдельно показано как должно осуществляться обустройство оголовков выходных вентиляционных труб. Вне зависимости от удаленности от конька, оголовки воздуховодов естественной циркуляции воздуха желательно делать выше максимально высокой точки кровли

Именно в них прописаны условия правильного монтажа вентиляционных систем в частных домах.

И вот как выглядит основной перечень требований:

1. В обязательном порядке в любом частном жилом доме приток и отток воздушных масс должен обеспечиваться не только в помещениях, где люди непосредственно живут, и проводят большую часть времени (спальни, гостиные, кухня), но и в подсобных помещениях, таких как ванна, туалет, прачечная и пр.
2. Воздухообмен должен осуществляться за счет монтажа приточного и вытяжного каналов, а также щелевого проветривания.
3. Циркуляции воздуха в жилище должно способствовать правильное расположение дверей. Зазор между полом и нижним торцом полотна не менее 20 мм.

Бывает так, что вытяжка работает гораздо сильнее притока. Проблема решается проветриванием помещения с помощью открытых форточек. В этих условиях данным пунктом пренебрегать нельзя.

Желательно, чтобы приточный канал был расположен поблизости от теплового источника – отопительной централи, радиатора отопления и пр., что даст возможность в зимнее время поступающему в жилище воздуху попутно нагреваться.

На этом фото видно, что собственник принял решение комбинировать четырехугольные трубы с круглыми. На самом деле от профиля сечения проводная способность воздуховодов мало отличается. Но принято считать что в этом плане круглая труба показывает себя лучше

В принципе, ничего сложного в разработке схемы вентиляции нет. Можно просто взять схематичный чертеж здания, и прорисовать на нем разводку будущих воздуховодов, ориентируясь на свод перечисленных правил и норм.

О правила проведения расчетов для определения площади воздуховодов подробно написано здесь, рекомендуем ознакомиться с полезной информацией.

Рекомендации по обустройству вентиляции

Перейдем вплотную к сборке вентканала естественной циркуляции.

Список рекомендаций по этому поводу выглядит следующим образом:

1. Если вы собираетесь монтировать систему естественной вентиляции, то в данном случае лучше остановить свой выбор именно на ровных пластиковых трубах, а не гофрированных. Гофра больше подходит для приточно-вытяжной системы, усиленной осевыми вентиляторами, за счет которых воздухооборот происходит принудительным образом.
2. В своих проектах следует стараться избегать большого количество крутых поворотов вентиляционного трубопровода. Чем плавней будут изгибы, тем интенсивнее будет происходить естественный воздухооборот.
3. Следующая рекомендация напрямую вытекает из предыдущей. Чем более краткий путь будет проходить воздух от «входа» до «выхода», тем эффективнее будет производиться вентилирование.

Поэтому, при разработке проекта следует отдавать предпочтение самым простым и незамысловатым схемам, не загромождая их удобными для планировки, но снижающими КПД системы витиеватыми трассами.

Четырехугольные трубы, отличный вариант чтобы сэкономить пространство в квартире, которое впоследствии будет обустраиваться натяжными потолками. Узкий профиль четырехугольной трубы позволяет сэкономить от 5 до 10 см высоты

При обустройстве вентиляционной системы из пластиковых труб обязательно следует обращать внимание на самый важный момент – высоту самой системы как таковой.

Если вытяжные трубы будут подниматься над самым нижним уровнем менее чем на 5-метровую высоту, естественная вентиляция будет малоэффективной. Тут, как ни крути, придется усиливать систему вентиляторами.

Но для многих бывает гораздо проще нарастить трубы над кровлей. Смотрятся наращенные трубы воздуховодов в случае низких строений не всегда лицеприятно, но в плане придания эстетичности можно продумать им своеобразный камуфлирующий дизайн. И в некоторых случаях решения бывают самыми эстетичными и привлекательными.

Усиление системы вентиляторами

Разработка и монтаж принудительной системы вентиляции тоже имеет свои нюансы, соблюдение которых обязательно. Иначе система будет либо недорабатывать, либо – наоборот.

Такие вентиляторы стоят недорого, служат долго, легки в монтаже и подключении и без всяких усилий смогут усилить вентиляционную систему любой сложности и протяженности

По мнению специалистов, главное, на что следует обязательно обращать внимание в случае принудительной вентиляционной системы, это:

1. Разность в работе втяжных и выпускных вентиляторов. Следует производить их регулировку так, чтобы на притоке вентилятор слегка недорабатывал, а на выходе – перерабатывал. Тем самым в системе всегда будет ощущаться некий дефицит воздуха, что и будет способствовать более эффективной взаимозаменяемости воздуха в вентилируемых помещениях.
2. В случае принудительной вентиляционной системы безразлично откуда будет производиться забор свежего воздуха – сверху или с уровня нижних этажей. Главное, чтобы в системе соблюдалось правило предыдущего пункта.
3. Самым оптимальным воздухообменом и для естественной, и для принудительной вентиляционной системы из пластика является воздухообмен со скоростью обновления воздуха в помещении 100% за 1 час. К примеру, если помещение имеет общую площадь 40 кв. метров, воздухообмен должен составлять приблизительно 120 кубометров воздуха в час.

Также следует иметь ввиду, что в помещении вытяжной канал должен обустраиваться не ниже 25 см от потолка.

В последнее время при строительстве пластиковым трубам вентиляции отдают предпочтение не только частники, но и подрядчики выполняющие крупные проекты

Объединение каналов в сеть

Особое внимание обращается на то, что недопустимо объединять воздуховоды, идущие от помещений разной направленности. Если канал принадлежит хозяйственному помещению, например, прачечной, санузлу и пр., его ни в коем случае не рекомендовано совмещать с каналом, осуществляющим циркуляцию воздуха в жилом помещении – спальне, гостиной и даже в прихожей.

Эти правила обязательны вне зависимости от того, из каких материалов будут монтироваться воздуховоды – будь то пластик или оцинковка.

В случае обустройства некоторых «специфических» помещений и отопительных/теплогенерирующих устройств имеются свои требования. Так, например:

1. Кухня в обязательном порядке должна быть оборудована собственным воздуховодом, не имеющим никаких объединений с другими.
2. Свой дымоход должен иметь и камин, если таковой имеется в здании. Никакие прочие вентиляционные каналы ни в коем случае не должны вливаться в него. Также следует обратить внимание на то, что для камина или печи пластиковые трубы использовать категорически воспрещается.
3. При проектировании вытяжной системы, ориентированной на кухонную плиту, следует иметь в виду, что ее ни в коем случае нельзя совмещать с воздушной вентиляцией самого кухонного помещения.

Если в строении имеется несколько санузлов, то их пластиковые воздуховоды не возбраняется совмещать вместе. Но при этом рекомендуется производить их дооснастку клапаном, не позволяющим проникать загрязненному воздуху обратно внутрь помещения.

На этом примере видно, что как минимум три воздуховода из соседних помещений объединяются в одно. Но не стоит забывать, что объединять между собой можно воздушные потоки схожих по своей направленности сегментов жилища

Следует помнить, что потоки, идущие из жилых комнат, ни в коем случае не должны сливаться с потоками, идущими от технических помещений.

Вывод каналов через кровлю

Всегда рекомендуется подымать оголовок пластикового воздуховода как можно выше. Минимумом можно считать высоту 0,5 м над уровнем конька, если вентиляционная труба выходит на расстоянии не более 1,5 м от него.

В противном случае, если удаленность выходной части пластикового воздушного трубопровода составляет более полутора метров от конька, допускается делать верхний оголовок немного ниже, но он все равно должен возвышаться над коньком минимум на 10% своей наружной длины.

Оголовок всегда должен возвышаться над коньком минимум на 10% своей наружной длины. Иначе система вентиляции может не работать. Либо на выходе обязательно должны стоять вытяжные вентиляторы

Для облегчения работ по устройству прохода через крышу их желательно объединять посредством шахтного короба. В него одновременно может входить до 6 пластиковых труб, идущих из помещений одинаковой направленности, к примеру, спален, гостиных, залов и пр.

В этом случае в крыше придется обустраивать лишь одно отверстие под воздуховод, а не 6, под каждую трубу. Не возбраняется вывод пластиковых воздуховодов под козырек, но только в том случае, если пространство, находящееся под ним, отлично вентилируется.

Не допускается расположение верхней части оголовка пластикового воздуховода менее, чем на 3,5 м от ближайших окон или балконов. Вентиляционные стояки необходимо оснащать дефлекторами: обычными “грибками” или устройствами турбинного типа.

С правилами и формулами расчета скорости движения воздушной массы по воздуховоду ознакомит следующая статья, прочитать которую настоятельно советуем.

Выводы и полезное видео по теме

О плюсах обустройства системы вентиляции жилого дома пластиковыми трубами пойдет речь в следующем видео:

То, как осуществляется монтаж простейшей естественной вентиляционной системы из пластиковых труб показано в следующем ролике:

Из всего вышесказанного видно, что осуществить монтаж домашней вентиляционной системы из пластиковых труб будет намного проще а, главное, дешевле, чем из той же оцинковки.

А при всем разнообразии всевозможных соединителей, переходников и пр. сделать это будет не труднее, чем собрать домик из детского конструктора.

Хотите рассказать о том, как подбирали комплект для устройства воздуховода из пластика и собирали его собственными руками? Располагаете информацией по теме статьи, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, публикуйте фото, делитесь сведениями и задавайте вопросы в расположенном ниже блоке.

Для создания комфортных условий проживания в квартирах или частных домах необходимо создать условия для поступления свежего воздуха и удаления загрязненных воздушных масс. С этой задачей успешно справляется приточно — вытяжная вентиляция, для монтажа которой используются трубы для вентиляции пластиковые. Предлагаем провести небольшую познавательную экскурсию в многообразный «Мир пластиковой вентиляции», ознакомиться с самыми популярными и востребованными видами.

Преимущества и недостатки использования пластиковых труб для вентиляции

Пластиковую систему вентиляции обычно сравнивают с оцинкованными воздуховодами, которыми ранее были оборудованы практически все общественные и жилые здания. Огромные серые махины стальных воздуховодов, нависающие над головами и большими массивными коробами, проходящие через перекрытие – наверное, каждый из нас хоть раз видел такую впечатляющую громоздкую конструкцию, созданную для обмена воздуха в помещениях. Стальные конструкции использовались для организации вентиляционных систем не только промышленных объектов, но и в жилищном строительстве. В жилых квартирах устанавливались аналогичные воздуховоды, только меньших размеров. Монтаж проводили только специализированные предприятия, об установке вентиляции своими руками никто из домашних мастеров никто даже задумывался. Настоящим прорывом в создании бытового микроклимата стало создание вентиляции из пластика – прочной и надежной системы для воздухообмена замкнутых квартирных пространств.

Популярность пластиковых труб для вентиляции основывается на следующих достоинствах:

• Антикоррозийность. Внутренние и наружные поверхности вентиляционных каналов из пластика даже в условиях работы повышенной влажности не ржавеют и не окисляются.
• Быстрый монтаж. Монтаж пластиковых воздуховодов напоминает увлекательную сборку детского конструктора «Лего». Единственно, что необходимо – заранее подготовить набор пластиковых элементов для вентиляции.
• Небольшой вес. Конструкции каналов не утяжеляют потолки и стены, легко крепятся на подвесных потолках из гипсокартона.
• Отличные показатели шумо- и теплоизоляции. Гладкая структура пластика без каких-то шероховатостей не мешает прохождения воздушного потока, бесшумно скользящего по вентиляционным трубам.
• Эстетичный внешний вид. Пластиковые каналы белого, серого или коричневого оттенка удачно вписываются в любой интерьер. По желанию их можно закрыть съемными панелями, оставить открытыми или даже составить дизайнерскую композицию.
• Экологичность. Для изготовления венткоробов используется высокопрочный пластик без токсичных примесей, не выделяющий вредных для здоровья человека веществ.
• Доступная цена. Расходы на монтаж домашней вытяжной системы могут быть минимальные за счет возможности самостоятельного монтажа.

Если обработать наружную поверхность труб антистатиком, то частички пыли будут отталкиваться от корпуса вентиляционных каналов, тогда отпадает необходимость периодической очистки.

Недостатки:

1. Плавление пластмассы при высокой температуре.
2. Появление конденсата на поверхности труб при прокладке вверху цокольных этажей.
3. Необходимость дополнительного утепления коробов в зимнее время при прокладке в неотапливаемых помещениях.
4. Хрупкость пластика. По этой причине транспортировка, хранение и монтаж требуют аккуратности и внимательности.

Знакомство с сильными и слабыми сторонами пластиковых воздуховодов для вентиляции и вытяжки, поможет объективно оценить возможности и правильно подобрать область их применения.

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Следует отметить экономию от применения каналов круглого сечения: из-за низкой цены пластиковых вентиляционных труб устройство вентиляционной линии обойдет гораздо дешевле по сравнению с другими вариантами

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

Пластиковый короб прямоугольной формы

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Расчет размеров и сечения

Чтобы самостоятельно подобрать сечения и размеры пластиковых труб для вентиляции, можно использовать такие способы:

1. Подбор необходимого объема воздуха по количеству жильцов, проживающих в квартире. Согласно утвержденным нормам, для жилых комнат оптимальный объем воздуха на 1 человека составляет от 30 до 60 м3/час. Если умножить это нормативное значение на количество проживающих в квартире, получится значение необходимой производительности вентиляционной домашней системы.
2. Произвести расчет необходимого количества воздуха согласно объема помещения. Например, для жилой комнаты размером 6 х 4 метра и высотой потолков 3 метра объем составляет 72 м3. Полученное число нужно увеличить на эмпирический коэффициент кратности воздухообмена, равный 2 и получается искомый объем воздуха 72 м3 х 2 =144 м3/час. После этого подбирается диаметр вентиляционной трубы, способной пропустить полученный объем воздуха за один час.

Таблица подбора диаметра каналов в зависимости от расхода воздуха

Диаметр вентиляционной трубы,мм	Расход воздуха (м3/час) при скорости в м/сек
1	2	3	4	5	6	7	8
100	28,3	56,8	84,8	113	141	170	198	226
125	44,2	88,3	132	177	221	265	309	353
140	55,4	111	166	222	277	332	388	443
160	72,4	145	217	289	362	434	506	579
180	91,6	183	275	366	458	549	641	732
200	113	226	339	452	566	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	767	883	1050	1236	1413
280	222	443	665	886	1108	1329	1561	1772
315	280	561	841	1122	1402	1682	1963	2243
355	356	712	1068	1425	1781	2137	2493	2849
400	452	904	1356	1809	2261	2715	3266	3677
455	572	1145	1717	2289	28011	3434	4006	4578
500	707	1413	2120	2826	3533	4239	5946	5652

Для упрощения расчетов необходимых размеров и сечений трубной вентиляции можно воспользоваться онлайн калькуляторами, которые можно найти на сайтах производителей вентиляционных систем.

Материал изготовления труб для вентиляции

Понятие «трубы для вентиляции пластиковые» объединяет несколько разновидностей пластмассовых изделий, созданных из различных материалов. Все они имеют свои особенности и недостатки, которые существенно влияют на область применения.

Полиэтиленовые – ПЭ

Трубные конструкции из полиэтилена рекомендованы для устройства вентиляции дачных домиков и построек с временным пребыванием людей. Воздуховоды из полиэтиленовых труб устойчивы к перепадам температуры и успешно эксплуатируются в диапазоне от +75 градусов до – 45. градусов. Трубную разводку из полиэтилена с защитным слоем используют для подачи и отвода воздуха при прокладки наружной и внутренней вентиляции. Пластиковые изделий ПЭ отличаются от своих «коллег» по внешнему виду своей черной окраской, обусловленной высоким содержанием сажи, применяемой при изготовлении.

Полипропиленовые – ПП

Вентиляционные системы, изготовленные из полипропилена ПП, обладает следующими преимуществами: устойчивость к агрессивной химической среде, несложный монтаж и невысокая стоимость. Воздуховоды ПП пользуются большой популярностью у домашних мастеров – умельцев с ограниченным бюджетом.

Главный недостаток полипропилена – плавиться при температуре +85 и выше, крайне ограничивает область его применения в воздухоподающих линиях. При низких температурах пластик ПП становится хрупким, поэтому его рекомендуется использовать только в теплых, отапливаемых помещениях.

Поливинилхлоридные – ПВХ

Для устройства бытовой приточно — вытяжной вентиляционной системы чаще всего используются каналы из пластика на основе поливинилхлорида ПХВ. Эти конструкции безвредны для человека, нейтральные к ультрафиолету, герметичны, их несложно монтировать, а при эксплуатации несложно будет провести периодическую гигиеническую чистку. Вентиляционные каналы ПХВ используются в температурном диапазоне от 0 до +80 градусов, правда, со временем на поверхности появляются небольшие трещины и сколы.

Трубы из фторопласта

Прочные и надежные трубы из фторопласта ПВДФ применяются для устройства вентиляционных магистралей, эксплуатируемых при температурах от – 40 до +140 градусах и в условиях повышенной агрессивной химической среды с выделением кислотного и щелочного пара. Понятно, что материал ПВДФ с высокой устойчивостью к химическим воздействиям не применяется для монтажа бытовой вентиляции.

Полиуретановые воздуховоды

Вентиляционные трубы из полиуретана отличаются высокой прочностью и пластичностью. Высокий коэффициент температуры плавления полиуретанового пластика позволяет применять его для кухонных вытяжек. Если предполагается использовать пластиковые трубы, изготовленные из полиуретана для подачи горячего воздуха непосредственно от калорифера, то в этом случае необходимо для снижения температуры использовать гибкую ставку из стали.

Единственный недостаток — самая высокая цена по сравнению с остальными видами пластиковых вентиляционных труб.

Различия вентиляционных труб по жесткости

По степени жесткости пластиковые трубы для вентиляции делятся на жесткие линейные и гибкие конструкции. Область применения этих позиций зависит от степени сложности магистрали и условий эксплуатации. Жесткие линейные системы рекомендуется оформлять поворотными и соединительными угловыми элементами, позволяющими удобно проложить линию магистрали к источнику забора свежего воздуха.

Как выбрать воздуховод

При выборе типа воздуховода обратите внимание на следующие факторы:

• Подбор необходимого диаметра воздуховодов.
• Условия эксплуатации.
• Качество материала для изготовления.
• Устойчивость к окружающей среде.
• Сложность монтажа.
• Выбор формы сечения каналов.
• Открытый или закрытый способ прокладки.
• Шумо- и звукоизоляция.

Соединительные элементы — фитинги

Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»

1. Прямой угол под 90 градусов.
2. Угол поворота на 45 градусов.
3. Тройниковое ответвление под 90 или 45 градусов.
4. Крестовина.
5. Соединительная муфта.

В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

1. составить схему магистрали с точными размерами;
2. подбирать форму короба: прямоугольную или круглую;
3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Используемые источники:

• https://topventilyaciya.ru/ventilyaciya/elementy/plastikovye-truby-dlya-vozduhovodov.html
• https://ventilsystem.ru/ventilyaciya/elementy/truby/plastikovye-truby-dlya-ventilyacii.html
• https://sovet-ingenera.com/vent/oborud/plastikovye-vozduxovody-dlya-ventilyacii.html
• https://trubarik.ru/plastikovye/plastikovye-truby-dlya-ventilyatsii
