Пластиковые трубы для системы отопления: виды, характеристики и преимущества использования

Здравствуйте, дорогие читатели! Монтаж труб отопления — ответственный и многоуровневый процесс, требующий определенных знаний. Если вам интересна тема оснащения жилища эффективным отопительным комплексом — это статья для вас! Наша цель рассмотреть основные виды используемых при этом труб, ознакомится с применяемым инструментом, избежать характерных ошибок, основываясь на опыте мастеров.

Выбор труб

Специфика работы отопительных контуров определяет и характеристики используемых магистралей. Именно трубопроводы обеспечивают надежное соединение всех устройств и элементов, образуя единую систему.

Трубы для отопительных контуров различаются по фирме-производителю, сырью изготовления, и целому ряду технических параметров. При производстве труб для тепловых сетей могут быть использованы различные конструкционные материалы и их комбинации, однако принято выделять несколько их основных видов.

Пластиковые

При производстве пластиковых магистралей могут использоваться различные виды полимеров: полиэтилен, полипропилен, полибутен, поливинилхлорид и другие инновационные пластификаты на основе полиофинелов. Использование полимерных трубопроводов оправдано лишь в низкотемпературных контурах низкого давления.

Чтобы придать пластиковым компонентам необходимые прочностные характеристики, для их производства обычно используется полимеры в сочетании с какой-нибудь армирующей составной частью.

Полипропиленовые

В большинстве термосистем используются армированные полипропиленовые трубы. Это связано с тем, что полипропилен имеет относительно высокий коэффициент линейного расширения при нагревании. Основными армирующими компонентами выступают алюминиевая фольга и стекловолокно. Главной целью армирования являться предотвращение деформации трубопроводов при нагреве. Кроме того, нет необходимости в большом количестве компенсаторов на протяженных участках.

Алюминиевая сплошная или перфорированная фольга между слоями полипропилена отлично защищает тепломагистраль от разрушения под воздействием кислорода и значительно увеличивает срок ее службы.

Сшитый полиэтилен

Еще одной разновидностью пластмассовых трубопроводов являются каналы теплоносителя из сшитого полиэтилена. Свое название полимер получил из-за метода производства, при котором происходит процесс сшивки звеньев молекул этилена.

Трубы из сшитого полиэтилена получили обозначение PEx и расшифровывается как: PE – полиэтилен, а индекс «x»указывает на сшивку. Секции из сшитого полипропилена хорошо гнутся и устойчивы к механическим нагрузкам, поэтому их часто используют при прокладке скрытых отопительных контуров теплых полов.

Стальные

Трубопроводы из стальных труб уступают место более прогрессивным и менее затратным видам организации систем отопления. Однако, практически все многоквартирные дома, производственные и административные здания старой постройки имеют системы отопления, базирующиеся на трубах из металла.

Стальные компоненты теплосетей выдерживают сравнительно высокие давления и температуры, поэтому в некоторых случаях без их применения не обойтись.

В частных домах они используются реже, но отлично подходят для прокладки магистральных трубопроводов.

Какие трубы лучше

Однозначно ответить на вопрос, какой материал лучше невозможно. Все зависит от параметров конкретного отопительного контура и возможностей застройщика. Если проектирование и сборку всей отопительной системы лучше доверить экспертам в этой области, то монтировать небольшие участки из полиэтиленовых труб можно и самостоятельно. К неоспоримым преимуществам полимерных конструкций можно отнести:

• простоту технологии соединения деталей;
• отсутствие необходимости в использовании дорогостоящего и громоздкого оборудования;
• гладкую внутренний поверхность;
• возможность использования в качестве теплоносителя воды и различных антифризов, практически не вступающих в реакцию с полипропиленом;
• низкую стоимость и долгий срок службы.

Стальные трубы отличаются в лучшую сторону:

• устойчивостью к высоким температурам, давлению, воздействию ультрафиолета и механическим нагрузкам;
• низким коэффициентом удельного расширения;
• возможностью непосредственного нанесения резьбы.

Способы монтажа

Стыковка труб из различных материалов имеет свои особенности и нюансы. Для соединения стальных труб применяются электрические или газовые сварочные аппараты. Изделия из полипропилена соединяются методом диффузионной сварки, химического склеивания (холодная сварка), и резьбовых фитингов.

Самым надежным и недорогим способом подсоединения полипропиленовых элементов является диффузионная сварка (пайка) при помощи электрического паяльника.

Какой способ лучше?

Сборка систем на металлических трубах и проведение сварочных работ требуют использования достаточно габаритного оборудования и специальных навыков. Пайка и прокладка пластиковых магистралей значительно проще и провести отопление с их помощью по силам даже аматорам, предварительно изучив вопрос по многочисленным фото- и видеоматериалам, во множестве представленных в интернете.

Сборка своими руками

Крепление труб отопления по несущим конструкциям (открытым способом) при помощи специального крепежа можно произвести достаточно быстро самостоятельно при проведении ремонта.

Довольно часто разводка требует штробления стен с закладкой трубопроводов в подготовленные углубления. Такой метод чаще применяется на этапе строительства.

Необходимые инструменты и материалы

С целью прокладки отопления могут использоваться сварочные генераторы, различные виды паяльников, наборы разводных ключей, герметизирующие материалы для резьбовых соединений (пакля, фумлента, паста). Для соединения металлопластиковых частей и труб из сшитого полипропилена могут потребоваться специальные инструменты для обжимных элементов. Самым бюджетным способом прокладки труб отопления является соединение полипропиленовых труб. Из специального оборудования требуется только паяльник с насадками 20-го, 25-го, и 32-го размера, который можно приобрести рублей за 1000—1500.

При использовании труб, армированных фольгой, для зачистки торцов может понадобится шейвер, стоимость которого не превышает 700 рублей.

Чертеж и схемы

Отопление всегда разводится на основе предварительных расчетов с составлением планов и схем. Проектировка определяет все последующие технологические операции, поэтому к этому этапу следует отнестись с особым вниманием.

На этапе проектирования необходимо определиться со схемой разводки, которая может быть одно- или двухтрубной, горизонтальной или вертикальной, тупиковой или со встречным движением теплоносителя. Довольно популярной в малоэтажном строительстве является схема разводки, получившая название «ленинградка».

Порядок выполнения работ

Все работы по монтированию должны производится поэтапно. Каждому этапу соответствует определенная подготовка, включающая расчет, приобретение деталей, и разметку соединяемых элементов. Для соединения полипропиленовых тепловых секций необходимо:

• нарезать и зачистить части трубопровода необходимой длины и подготовить фитинги;
• установить на паяльник насадку необходимого диаметра;
• разогреть паяльник до температуры 260 град. Цельсия;
• на несколько (от 5 до 9 сек) секунд поместить трубу и соединяемый элемент на соответствующую насадку с целью расплавления слоя полиэтилена;
• совместить элементы и сжать до «схватывания» при остывании;
• соединить секции с установленным тепловым оборудованием, произвести жесткое фиксирование при помощи крепежа.

Видео по монтажу

А вот несколько хороших видеороликов с примерами работы мастеров:

Особенности монтажа

При установке труб различного диаметра важно важно избегать соединений, в которых затруднено движение теплоносителя и соблюдать расстояние между трубами. В остальном все зависит от проекта, характеристик оборудования и используемых компонентов.

Главные ошибки

Все этапы организации теплоснабжения должны производится с предельной тщательностью.

Пайку полипропиленовых соединений требуется производить при рекомендованной температуре, что гарантирует получения соединений с необходимыми характеристиками. Несоблюдение этих условий может привести к необходимости полной переделки системы.

Советы мастеров

Несколько простых советов, соблюдение которых обеспечит эффективную работу теплового оборудования:

• не экономьте на стоимости труб, фитингов, герметизирующих материалов приобретая их у проверенных поставщиков;
• обрезайте полиэтиленовые трубы строго под углом 90 град;
• не пропускайте этап зачистки торцов труб, армированных алюминиевой фольгой;
• при соединении элементов системы, сразу проверяйте каждый сварочный шов и резьбовое соединение от руки;
• производя пайку строго выдерживайте время нагрева трубы и фитинга;
• после сборки системы, залейте теплоноситель, и проверьте систему в работе.

Подтекания даже в одном месте исключают нормальную работу всего комплекса оборудования в целом.

Если вы узнали для себя что-то новое, подписывайтесь на статьи, делитесь информацией в соцсетях.Тема монтажа систем отопления достаточно объемная и интересная, а возможность сделать многое своими руками позволяет не только почувствовать себя настоящим мастером, но и сэкономить значительные средства.

Пайка труб

Материалы и инструменты

Полипропиленовые трубы PN 10 предназначены для холодного водоснабжения, PN 20 — для горячей воды с температурой до 80o.

Специально для отопления в частном доме полипропиленом разработаны трубы PN 25, армированные алюминиевой фольгой и выдерживающие температуру 95 градусов.

Полипропиленовые трубы PN 25 имеют следующие характеристики:

• Температура плавления — 150 градусов
• Предельное рабочее давление — 25 атм
• Плотность — 0,9 г/куб. см
• Коэффициент температурного расширения — 0,15 мм/ммС
• Теплопроводность — 0,24 Вт/мС
• Наружный диаметр — 21,2 — 77,9 мм
• Внутренний диаметр — 13,2 — 50 мм
• Толщина стенки — 4 — 13,3 мм

Достоинствами полипропиленовых труб для отопления являются:

• Устойчивость к коррозии и отложениям накипи на внутренних стенках
• Трубы не лопаются при замерзании воды
• Низкая стоимость
• Малый вес
• Пластичность
• Устойчивость к перепадам температур
• Высокий уровень звукоизоляции
• Длительный срок службы — до 50 лет

К недостаткам относятся низкая температура плавления и подверженность воздействию ультрафиолетовых лучей.

Для монтажа отопления из полипропилена потребуются следующие специальные инструменты:

• Паяльник с набором насадок для соединения труб
• Ножницы для резки пластиковых труб или роликовый труборез
• Резец для удаления заусениц и снятия фаски
• Шейвер для снятия фольги

В любом доме должно быть отопление. Однако, исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Выбор труб

Прежде чем осуществить подборку, следует тщательно проанализировать специфику помещения, определиться с видом системы отопления, а также учесть факт необходимости определенных навыков и знаний при монтаже той или иной трубопроводной арматуры, подумать, сможете ли вы сделать все своими руками или придется обратиться за помощью к специалисту.

Виды полипропиленовых труб: (1- с алюминиевым армированием, 2- с армированием из стекловолокна).

Изготовители предоставляют широкий ассортимент изделий для установки отопления из различных материалов: металла, металлопластика, полипропилена, — каждый из которых имеет свои положительные и отрицательные стороны.

Сегодня самым популярным и оптимальным вариантом как специалисты, так и непрофессионалы признают трубы из полипропилена.

Металлические трубопроводные изделия самые дорогие, подвержены коррозии, что, соответственно, снижает срок использования, да и в сборке есть определенные сложности.

Металлопластиковые трубы общеизвестны низкой стоимостью и легким процессом монтажа, но не отличаются прочностью и долговечностью.

Для отопительных и водопроводных систем лучший вариант — полипропиленовые трубы, особенно при осуществлении монтажа своими руками. При этом следует отметить, что, в зависимости от цели использования (отопление, горячее или холодное водоснабжение), трубопроводная арматура значительно различается по техническим характеристикам и ни в коем случае не может быть взаимозаменяемой.

Широкая сфера использования полипропиленовых труб оправдана большим количеством преимуществ: надежность и долговечность (до ста лет эксплуатации); устойчивость к коррозии; стойкость к химическому влиянию; защищенность от осадка минеральных отложений; легкая установка и последующий ремонт.

И все же есть у этого материала и недостаток — низкая огнеупорность.

Чтобы сделать выбор, какие полипропиленовые трубы нужны для системы отопления, следует подобрать диаметр, не влияющий на напор воды, но и не сильно широкий, так как тогда придется необоснованно переплатить.

Недостатки и методы их устранения

• Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100°C 10 метров трубы удлиняется до 15 см. Это приводит к деформации конструкции. Для того чтобы не допустить разрушений, ставятся гибкие опоры и делаются компенсационные петли. Позднее стали применять трубы, армированные фольгой, что значительно снизило коэффициент расширения. Сейчас самые практичные трубы, армированные стекловолокном: при тех же условиях они удлиняются всего на 1 см.
• Полипропиленовые изделия, особенно соединительные элементы, уступают металлическим трубам в прочности. Их даже не корректно сравнивать: при сильных ударах жесткими предметами полипропилен деформируется и может разрушиться.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Преимущества полипропилена

Трубы и соединители

• отопительная система из полипропилена не подвержена коррозии;
• более приемлемая цена, чем у металлических аналогов;
• не наблюдается реакций воздействия кислотной либо щелочной сред;
• нет скопления отложений на внутренних поверхностях;
• не наблюдается существенных перепадов температуры теплоносителя, в зависимости от микроклимата помещения, благодаря низкому коэффициенту теплопроводности;
• движение теплоносителя не сопровождается шумом;
• благодаря свойству пластичности, есть возможность выполнения изгибов в требуемых местах;
• перепады температуры теплоносителя никак не сказываются на конструкции;
• долговечность и легкость установки.

Основные достоинства труб из полипропилена

Если перечислять все преимущества полипропиленовых труб, то стоит отметить их высокий уровень качества, а также доступную стоимость. Отопительные системы, созданные из данных элементов, исправно прослужат своим владельцам не один десяток лет. Применение при изготовлении полипропиленовых труб уникальных технологий, позволяет с полной уверенностью говорить о высокой прочности изделий.

Полипропиленовые трубы во время эксплуатации не поддаются негативному влиянию коррозии, а также отлично противостоят механическим воздействиям из вне. На стенках труб не будет накапливаться грязь и собираться примесь. Следовательно, вода на протяжении длительного периода времени будет чистой и прозрачной.

Что касается монтажа, то это еще одно преимущество, присущее полипропиленовым трубам. Выполнить монтаж отопления полипропиленом своими руками не составит никакого труда.

Планирование отопительной системы

К главным составляющим рассматриваемой системы относятся котел, непосредственно трубы, радиаторы (батареи) и крепежи.

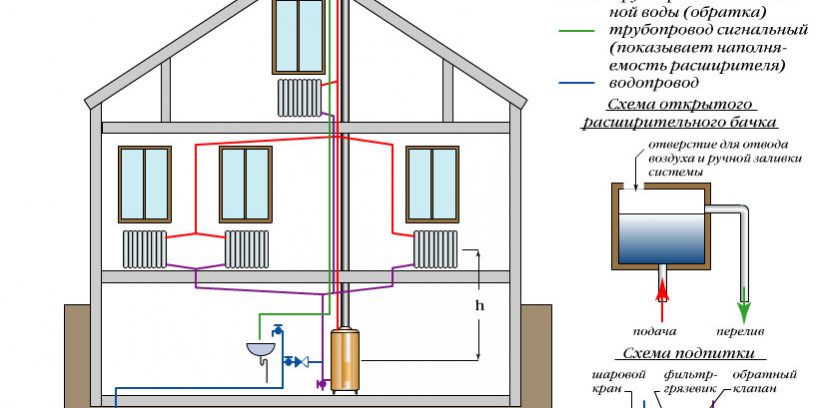

Схема планирования отопления частного дома.

Нагревательные элементы (или котлы) различаются по видам топлива и характеристикам. Их установка рекомендуется в специально отведенном помещении (комнате, пристройке) с хорошей вентиляцией и датчиком газа. Котел должен быть установлен ниже или на уровне самого низкого места отопительной системы, ни в коем случае не выше.

Необходимо разработать проект монтажа труб, включающий схемы во всех помещениях, где будет организована установка отопления. Если вы собираетесь своими руками, следует помнить, что вам потребуются дополнительные комплектующие, такие как уголки и углы поворота, муфты и различные переходники. Эти моменты необходимо отразить в проекте на каждом участке, где данные детали будут использованы по плану. Кроме того, на схеме должны быть указаны места установки радиаторов и обозначена протяженность труб между ними.

Следует позаботиться о крепежах для крепления труб. Крепежные элементы выбираются в соответствии с видом и диаметром труб, весом радиаторов (батарей).

Существует несколько вариантов устройства системы отопления из полипропилена. В первую очередь различают системы с верхним и нижним разливом.

Первый способ подразумевает принцип самотечного движения воды. В данном случае отпадает необходимость в установке циркуляционного насоса, так как вода будет течь по трубам самостоятельно. Этот вид отопительной системы эффективен в случаях частых перебоев с электроподачей, когда применение насоса исключено.

Отопительные системы с нижним разливом обычно подразумевает лучевую разводку и использование насоса, способствующего усилению напора воды. В данном случае появляется возможность применения труб с меньшим диаметром, что, соответственно, позволяет немного сэкономить.

Следующий вариант классификации — разделение на одно- и двухтрубные системы с боковым и нижним подсоединением к радиаторам (батареям).

Существующие виды труб из полипропилена и их характеристики

На сегодняшний день производители предлагают широкий ассортимент полипропиленовых изделий. И прежде чем приобретать трубы, следует разобраться с их маркировкой и свойствами.

Существует несколько категорий таких изделий:

• PN-10 – выпускаются с внутренним диаметром 16,2-90 мм, наружным – 20-110 мм; для таких труб используется тонкостенный полипропилен (его толщина может составлять 1,9-10 мм), рассчитанный на рабочее давление в системе до 1 МПа и температуру до 20 0С, поэтому для систем отопления не применяется.

• PN-20 – такие изделия могут иметь внешний/внутренний диаметр 16-110 мм и 10,6-73,2 мм соответственно; толщина их стенок составляет 1,6-18,4 мм; они рассчитаны на рабочее давление до 2МПа и температуру до 80 0С. Не смотря на то, что эта категория считается универсальной, эти трубы в системе отопления могут применяться лишь в обратном трубопроводе, при условии, что температура теплоносителя не превышает указанного ранее значения.

• PN-25 – это наилучший вариант для теплоснабжения, отличительной особенностью которого является многослойность (труба в сечении представляет собой два слоя пластика, между которыми проложен обработанный клеем тонкий слой алюминия). Производимые армированные изделия могут иметь внутренний/внешний диаметр соответственно 13,5-50 мм и 21,2-77,9 мм и толщину стенок 4,0-13,3 мм. Такой полипропилен способен функционировать в системе с температурой теплоносителя до 95 0С и рабочим давлением до 2,5 МПа.

• PN-16 – может использоваться для трубопроводов с температурой теплоносителя до 80 0С, однако эта разновидность встречается не часто, а потому практически не применяется.

Существует еще одна разновидность: трубы, армированные стекловолокном, которые по качественным показателям схожи с изделиями с фольгированным слоем. Однако первый вид имеет несколько больший коэффициент теплового расширения, но их монтаж несколько проще (категория PN-25 требует предварительного снятия фольги на свариваемом участке, если он расположен близко к внешней поверхности).

Рисунок 4 – Полипропиленовые трубы, армированные стекловолокном

Проведение монтажа своими руками

Производя монтаж отопления из полипропиленовых труб, изначально необходимо просчитать схемы прокладки. При данном монтаже необходимо соблюдать уровень уклона к самой нижней точке системы, потому что в этом месте устанавливается кран или клапан для слива. Длину отрезков труб необходимо высчитать по каждому участку коммуникации. Если трубопровод разделить на секторы, которые в любой момент можно перекрыть по отдельности, эксплуатация системы коммуникаций станет существенно безопаснее. Все инструменты и детали монтажа должны иметь комнатную температуру, для чего их нужно занести в помещение непосредственно перед процессом монтажа. Это действие необходимо для предотвращения трещин материала во время работы. С помощью фломастера необходимо нанести метки по выполненным расчетам отмеренных участков труб.

Срезать полипропилен своими руками нужно ровно и перпендикулярно поверхности специальными ножницами или труборезом, после этого обрезные края трубы обрабатываются спиртовым раствором, а остальная грязь удаляется сухой ветошью. На паяльный аппарат устанавливается насадка с соответствующим диаметром сечения, которую необходимо предварительно обезжирить, аппарат устанавливают горизонтально и нагревают до 260 °С. Заранее подготовленные детали (трубу и фитинг) помещают в отверстия нагревателя в горизонтальном положении, затем по таблице определяется время и производится нагрев деталей.

http:

Затем детали вынимаются, вставляется труба в фитинг и выдерживается определенный промежуток времени для полного застывания элементов, крутить детали в процессе застывания запрещено. Такой способ сварки (спайки) деталей является надежным и самым прочным. Детали коммуникаций должны быть сухими и чистыми при проведении паечных работ, если же монтаж проводится в рабочей (действующей системе), то с отопительных систем должна быть слита вода. Для проведения пробных испытаний системы отопления не стоит приобретать водомеры, вполне достаточно приборов, показывающих деаэрацию труб.

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Преимущества полипропилена. Материал и инструмент

Для отопления отлично подойдут металлопластиковые трубы.

Внутренние практически зеркальные и скользкие поверхности препятствуют различного вида отложениям. Ценовая категория этого вида труб намного ниже чугунных и металлических аналогов. Полипропиленовые трубы отличаются пластичностью, на пути прокладывания тепловой магистрали своими руками можно произвести любые повороты и изгибы. Они нейтрально реагируют на практически любое воздействие агрессивной среды, устойчивы к резким перепадам температуры и отличаются отличными эксплуатационными характеристиками. Помимо этого, отопление из полипропиленовых труб отличают высокие звукоизоляционные свойства, вода по системе проходит практически беззвучно. Длительный эксплуатационный срок отопления на полипропилене, легкая сборка и изготовление из экологически чистых материалов являются дополнительными преимуществами.

Материалы и инструменты для монтажа своими руками системы отопления из полипропилена:

Сварка полипропиленовых труб: 1. Раструб фитинга. 2. Фаска на торце трубы. 3. Ограничительный хомут. 4. Гильза нагревательного устройства. 5-6. Сварной шов.

• трубы из полипропилена;
• набор фитингов и соединителей к трубам;
• утеплители из мерилона;
• клипсы-крепления для фиксации труб к стене;
• ножницы для работы с пластиком;
• уголки, соединительные муфты, переходники;
• специальный паяльник для пайки полипропиленовых труб;
• набор насадок паяльника;
• кронштейн;
• рулетка;
• маркер.

Монтаж полипропиленового отопления своими руками, помимо организации самой системы, предусматривает приготовительные действия. Изначально необходимо создать схему водопровода и подобрать все нужные материалы, только после этого можно переходить к основной работе. Стоит заметить, что полипропиленовые трубы пригодны и для водоснабжения, и для отопления. Данные коммуникации для холодного и горячего водоснабжения, а также для отопления, обладают разными техническими показателями и различаются между собой. Трубы для холодной воды нельзя применять в качестве коммуникаций обогрева, это может привести к их скорой порче, а вот устанавливать систему «теплого пола» полипропиленовыми трубами вполне допустимо.

http:

Металлические трубы при устройстве систем отопления в наше время применяются с каждым днем все реже, их заменяют изделия из пластика. Этот материал применяется при устройстве не только отопительной системы, но также водоснабжения и канализации.

Содержание:

• Виды ↓
• Полипропилен ↓
• Сшитый полиэтилен ↓
• Пайка пластиковых труб для отопления ↓
• Соединение труб между собой ↓
• Монтаж отопления ↓
• Установка радиаторов ↓
• Установка пробок для обвязки монтируемого теплообменника ↓
• Монтаж кранов на теплообменник ↓
• Прокладка и сборка трубопровода ↓
• Цена и критерии выбора ↓
• Блиц-советы ↓

По сравнению с трубами из чугуна и стали, пластиковые изделия имеют множество преимуществ, такие как длительный срок эксплуатации (более 30 лет), доступная цена, простота монтажа, высокая прочность, устойчивость к коррозии, они производятся из экологически безопасных материалов. Эти факторы обуславливают широкое использование пластиковых труб, в т.ч. для устройства систем обогрева.

Трубы для обогрева должны соответствовать следующим требованиям:

1. Прочность. Изделие должно выдерживать напор теплового носителя в системе.
2. Герметичность. От этого зависит сохранение оптимального температурного режима и целостность системы обогрева.
3. Устойчивость к влиянию высоких температур.
4. Наличие защитного антикоррозионного покрытия.
5. Низкий уровень шума.
6. Эстетичный вид.
7. Простота монтажа. Процесс монтажа не должен быть слишком трудоемким.
8. Длительный срок эксплуатации.

Виды

Производители предлагают несколько видов пластиковых изделий, которые применяются при устройстве отопления:

1. Полипропиленовые.
2. Из сшитого полиэтилена.

Полипропилен

Изделия из полипропилена считаются превосходным вариантом для устройства отопительной системы частного дома открытого типа с традиционным методом укладки элементов конструкции. Изделие имеет малый вес, легко монтируется, для соединения используется метод специальной пайки.

Технические характеристики полипропиленовых изделий:

1. Плотность 0,91кг/см3 обеспечивает прочность и стойкость к истиранию.
2. Низкая теплопроводность.
3. Термоустойчивость.
4. Высокий коэффициент теплового расширения.

К преимуществам можно отнести:

1. Являются наиболее дешевыми в своей категории.
2. Хорошая гибкость (благодаря этому качеству, изделия могут приобретать необходимую форму).
3. Длительный срок использования (свыше 45 лет).
4. Выдерживают температурный режим до 95 градусов.
5. Способность сохранять эксплуатационные свойства при температуре ниже 0 градусов.
6. Высокий коэффициент теплообмена.

Недостатками изделия являются:

1. Не подходят для централизованной системы отопления (не способны длительное время выдерживать давление, превышающее 6 бар и температуру свыше 90 градусов).
2. Не подходят для системы закрытого типа из-за способности пропускать кислород.

Сшитый полиэтилен

Материал данного вида предназначен для организации внутренних систем отопления и рассчитан на эксплуатацию при температуре, не превышающей 90 градусов Цельсия. В исключительных случаях, кратковременно выдерживают температуру до 110 градусов. Процесс изготовления обеспечивает устойчивость к влиянию высоких температур и давления.

Технические характеристики:

1. Плотность 0,94 кг/см3.
2. Температура плавления при +200 градусах Цельсия.
3. Температура горения при +400 градусах Цельсия.
4. Растяжение на разрыв составляет 350-800%.
5. Гибкость.
6. Ударопрочность (сохраняется при температуре до -50 градусов).
7. Срок эксплуатации свыше 50 лет.

К положительным качествам труб можно отнести:

1. Термоустойчивость и прочность.
2. Коррозиестойкость.
3. Отсутствие образования внутренних наслоений. Данное свойство сохраняет оптимальную проточную скорость труб.
4. Возможность восстановления формы изделия вследствие различных деформаций. При воздействии низких и высоких температур, материал имеет свойство ссужаться и расширяться до стандартного размера.
5. Небольшой вес.
6. Простой монтаж. Укладку можно осуществлять по разным схемам. Использование соединительных частей трубопровода дает возможность стыковать трубы просто, не требуя пайки, клейки и сварки.
7. Экологическая безопасность материала.

Недостатками является:

1. Плохая устойчивость перед ультрафиолетовыми лучами. Длительное воздействие УФ-лучей способствует постепенному разрушению изделия.

Пайка пластиковых труб для отопления

Самым ответственным этапом технологического процесса устройства системы обогрева считается сварка труб.

Пайка осуществляется в такой последовательности:

1. Нарезка частей трубопровода необходимой длины.
2. Подготовка поверхностей.
3. Нагрев и стыкование труб.
4. Соблюдение неподвижного состояния.

Прежде всего, следует сваривать крупные отрезки, которые позднее будут размещены в установленном месте.

Соединительные элементы помещают в насадку утюга. При этом, часть, которая будет помещаться в другую, прогревают с внешней стороны (на нее надевают насадку стороной, предназначенной для внешнего прогрева). В другой фрагмент, для нагрева с внутренней стороны, насадку помещают стороной – «колпачок».

Следует обратить внимание, что надевать детали на насадку и стыковать их между собой необходимо до упора.

На протяжении 7-10 минут, детали остывают в полной неподвижности, вследствие чего обеспечивается надежное соединение.

Глубина пайки определяется согласно диаметру труб:

• при 16-25 мм – глубина составляет 13-15 мм;
• 32-50 мм – 16-20 мм;
• 63-110 мм – 24-32 мм;

Продолжительность нагрева устанавливается также соответственно диаметру изделия:

• 16-20 мм – 5 секунд;
• 25 мм – 7 секунд;
• 32 мм – 8 секунд;
• 40 мм – 12 секунд;
• 50 мм – 18 секунд;
• 63 мм – 24 секунды;

Соединение труб между собой

Существует 2 метода соединения пластиковых труб между собой:

1. Раструбная сварка.
2. Сварка с использованием соединительных элементов.

Технология раструбной сварки подразумевает использование ручного аппарата. Суть его применения заключается в том, что при нагревании материала, происходит процесс диффузии молекул (молекулы одной составляющей соединяются с молекулами другой, в результате чего образуется бесшовная оболочка).

При таком способе сварки, один конец изделия помещается в предварительно расширенный конец другого.

Для осуществления пайки с использованием фитингов, конец трубы и муфту вставляют в насадку паяльника соответствующего размера и нагревают при температуре 260 градусов.

Температуру можно выставлять на терморегуляторе утюга. По истечении необходимого времени для нагрева материала, составляющие снимаются с насадки, после чего соединяются.

Изделия, диаметром более 63 мм, соединяются посредством сварки встык.

Монтаж отопления

Устройство системы обогрева производится в последовательности:

Установка радиаторов

Прежде всего, следует определить и подготовить место для их размещения. Обычно, теплообменники монтируют под оконными проемами, это обусловлено качественной циркуляцией воздушного потока. Важно точно рассчитать отдаленность от опорной базы, где будет размещаться батарея.

По окончании подготовительных работ, для навешивания батарей, выполняется разметка для консолей. Для этого, теплообменник центрируют по оконному отверстию в отдалении на 11-12 см от напольного покрытия и подоконника.

Затем на отметках, посредством перфоратора, высверливаются отверстия для крепежей, которые в последующем ввинчиваются так, чтобы между стеной и тыльной стороной теплообменника оставался просвет в 3-3,5 см. Для 1 крепления радиатора, понадобится 4 кронштейна, для установки батареи из чугуна – 6.

Установка пробок для обвязки монтируемого теплообменника

Практически все отопительные батареи имеют по 2 с обеих сторон открытых вводных отверстия, некоторые из них в процессе монтажа закрываются заглушками, а прочие – резьбовыми проходными пробками.

Наиболее часто, в процессе устройства отопительной системы, используют подсоединение батарей с одной стороны, которое предусматривает подачу тепловой массы сверху теплообменника, а обрат осуществляется снизу той же стороны батареи. С другой стороны, в верхней части батареи, для отвода воздуха монтируется кран Маевского, а нижнее отверстие закрывается заглушкой.

Монтаж кранов на теплообменник

По завершении монтажа пробок, в них устанавливают регулирующий элемент, в качестве которых могут служить краны со сферическим запором. Для осуществления ручного регулирования движения тепловой массы, можно использовать обычные радиаторные краны, для автоматического регулирования – краны с терморегулирующими головками.

Обычно, используются шаровые краны «американка», которые обеспечивают быстрое перекрытие воды. Чтобы установить такой кран в пробку батареи, понадобится специальный ключ, который помещается в соединительный переходник крана.

Стык проходной пробки с краном следует герметизировать эластичной пастой для уплотнения или льняным волокном. Для этого заранее проверяют резьбу крана, подсоединив их без герметизирующего средства. После плотного заполнения волокном всей глубины резьбы, на намотку необходимо нанести пасту и ввинтить элемент.

В случае использования металлических запорных кранов, чтобы перейти на пластик, необходимо прикручивать резьбовые муфты. Как и в предыдущем случае, здесь тоже применяется подмотка.

Установка крана Маевского (ввиду наличия резиновой прокладки) обеспечения непроницаемости не требует.

По завершении работы, теплообменник можно устанавливать в установленное место.

Прокладка и сборка трубопровода

В процессе устройства системы обогрева, первостепенным является штробовка углублений в полу и стенах. При использовании двухтрубной системы, наилучшим решением считается прокладка в полу, а подключение теплообменников – со стен. Разводку можно осуществлять в цементном основании, посредством нарезания штраб или укладывать до момента заливки стяжки. Желательно, трубы подачи и обрата располагать в изолированных каналах, в отдалении друг от друга не меньше 10 см.

При укладке пластиковых изделий, следует отделить их пенополиэтиленом, чтобы обеспечить температурное расширение. Так же заполняется пространство около соединительных элементов.

Не рекомендуется для крепежа использовать жесткие крепления, которые будут препятствовать линейному расширению. Для этих целей используют эластичные хомуты или скобы из пластика. При этом, трубы необходимо жестко зафиксировать в месте выхода их из стены.

Укладка должна осуществляться вертикально или горизонтально стенам, изгибы выполняются только под прямым углом.

Монтаж следует выполнять в направлении от стояков к установленным теплообменникам. Предварительно определяется место последней сварки, оно должно быть удобным для работы с паяльником (как правило, это зона между радиатором и стеной).

Материал заготавливают исходя из количества прямых зон, определенных схемой. Их размеры определяются замерами сантиметровой лентой. Следует учесть, что около 1,5 см длины трубы заходит в соединительный элемент.

Цена и критерии выбора

Ориентировочная стоимость изделий из пластика в зависимости от вида и диаметра:

1. Модель PN20, армированная стекловолокном – 90-1500 рублей за погонный метр.
2. PN20, армированная алюминиевой фольгой – 110-2700 рублей за погонный метр.
3. PN25, армированная стекловолокном – 60-3000 рублей за погонный метр.
4. PN25, армированная алюминиевой фольгой – 90-2500 рублей за погонный метр.
5. Трубы из сшитого полиэтилена – 50-1700 рублей за погонный метр.

Выбирая материал для устройства системы обогрева, следует учитывать некоторые характеристики:

1. Условия эксплуатации, в расчет которых берутся свойства и состав теплового носителя, его давление и температуру.
2. Способ укладки (открытый или закрытый).
3. Взаимодействие свойств изделий со свойствами вспомогательных элементов отопительной системы.

Важно обращать внимание на маркировку, для отопления используют изделия марки PN20 и PN25 с армирующим слоем стекловолокна или перфорированного алюминия.

Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева.

Для устройства однотрубной системы обогрева, рекомендовано применять изделия окружностью 20, 25 и 32 мм: для стояков – 25 или 32 мм, для подвода к батареям – 20 мм.

Для двухтрубной системы, выбор диаметра изделий зависит от длины отрезков и количества теплообменников.

Так, если монтируют больше 8 радиаторов или длина участка превышает 30 метров, применяют изделия диаметром 32 мм, при установке меньшего количества радиаторов и подключении 1 батареи на участке менее 10 метров, можно использовать материал диаметром 20 мм.

Блиц-советы

1. В процессе пайки необходимо использовать элементы из одинакового материала.
2. Нарезку материала необходимо осуществлять строго перпендикулярно оси.
3. Во время сварки материала, армированного алюминием, следует зачистить металлическую прослойку со стороны, где будет осуществляться сварка на 1-1,5 см. Изделие, армированное стекловолокном, зачистки не требует.
4. Поверхность деталей, которые соединяются, должны быть очищенными и обезжиренными этиловым спиртом.
5. Пайку следует осуществлять быстро. Это обусловлено тем, что охлаждение расплавляемой поверхности приводит к сцеплению низкого качества и прочности.
6. Стыкование деталей должно производиться ровно во всех плоскостях.
7. Во избежание возникновения внутренних спаек, в процессе сварки нельзя допускать перегрева труб. По завершении работ, следует проверить надежность монтажа, это происходит следующим образом: трубопровод продувается, и если воздух проходит свободно – работа произведена качественно. В случае обнаружения спаек, выявляется их местонахождение, и они устраняются. Для этого, достаточно установить соединительный элемент или заменить отрезок трубы.
8. Для обеспечения качественной пайки трубы и соединительные составляющие должны быть полностью сухими.
9. Пластиковые трубы используют для устройства систем обогрева, температура которых предусматривает уровень нагрева теплоносителя до 90 градусов Цельсия при условии давления 1 МПа.

Организация отопления зиждется на предварительном планировании. И речь в данном случае идёт не только о расчёте мощности отопительного оборудования, не о протяжённости отопительных коммуникаций. Сам материал отопительной системы имеет решающее значение. Сегодня очень немногие выбирают трубы для отопления из металла. Дело в том, что рынок способен предоставить конкурентное решение, способное по своим техническим характеристикам не только сравниться, но и во многом превзойти металл. Из пластика выполняются, как сами трубы, так и фитинги, делая полипропилен доминирующим материалом в отопительных коммуникациях. Конечно, трубы имеют некоторую металлизацию. И всё равно, соединение пластиковых деталей выполняется значительно быстрее и качественнее. При этом осуществить монтаж отопительной системы можно даже в одиночку.

Рекомендации по соединению пластиковых труб

Допустим, все предварительные процедуры уже соблюдены и выполнены. Речь идёт о планировании, нарезке труб необходимого сечения необходимой длины. То есть, мастер переходит непосредственно к монтированию отопительной системы.

Монтаж пластиковых коммуникаций выполняется посредством специального паяльника. Оборудование можно арендовать на строительных маркетах.

Приобретать его нет необходимости, если Вы планируете осуществлять монтаж отопления самостоятельно (если речь идёт об удалённых загородных домах, зачастую мастера отказываются от подобных объектов в пользу менее удалённых). Сам монтаж выполняется следующим образом:

• на паянике выставляются параметры;
• устанливается необходимый наконечник (в зависимости от сопрягаемых диаметров труб);
• обе трубы разогреваются и зажимаются пластиковым фитингом.

Постольку-поскольку пластик является термполастичным, под воздействием температуры происходит обжим соединения и достигается максимально эффективная герметизация. Однако, в этом заключается одновременно и минус – если передержать трубы на паяльнике, их площадь полезного сечения существенно сократиться. Кроме того, если труба оплавилась, она уже не подходит для выполнения монтажа в отопительную систему (даже если осталась целой физически – изменилась лишь конфигурация вследствие деформирования).

Возможность исправления ошибок

Профессионалы именно по этой причине и советуют домашним мастерам организовывать отопительную систему из ПВХ-комплектующих. Если допущена ошибка, существует несколько возможностей её исправить. В работе с медными или латунными трубами подобное уже невозможно. Здесь ошибка стоит дорого. Естественно, даже, несмотря на визуально корректное соединение полипропиленовых труб, перед запуском системы в эксплуатацию она должна быть полностью протестирована на предмет течей (наличие давления в системе может внести свои коррективы).

В видео наглядно демонстрируется процесс пайки полипропиленовых труб:

2017-11-09

Монтаж труб отопления – это ответственный этап строительных работ, от которого зависит комфорт проживания в доме. В идеале система отопления устанавливается еще во время строительства дома до сдачи готового объекта, но на практике нередко приходится переустанавливать систему с нуля. Например, купив старый дом или коттедж, новоиспеченный владелец желает модернизировать все инженерные системы в доме и выполняет полный демонтаж труб. В этом случае приходится заново разрабатывать проект с учетом особенностей планировки здания, делать расчеты тепловых потерь, составлять смету, закупать материалы и выполнять установку.

Какие трубы выбрать для отопления?

Современные системы отопления устанавливают на основе труб двух типов – металлических и пластиковых. Металлические трубы представлены изделиями из нержавеющей стали и меди, а пластиковый трубопровод – на основе полипропиленовых (ПП) и полиэтиленовых (ПЭ) труб. Какой из них предпочтителен для конкретной системы отопления, должен решать специалист. Если у вас нет соответствующего образования, то желательно обратиться за помощью к инженеру, который поможет разработать проект с учетом необходимого КПД, тепловых потерь здания и других ключевых параметров.

Каждая из разновидностей труб имеет свои достоинства:

• пластиковые трубы стоят дешевле, весят меньше, легко устанавливаются, не подвержены коррозии;
• металлические трубы отличаются длительным сроком эксплуатации и надежностью в работе, способны противостоять гидроударам в системе и высоким температурам теплоносителя.

Но у каждого из типа труб есть и некоторые недостатки:

• пластиковые трубы имеют определенные технические ограничения по температуре и давлению рабочей среды, отличаются более коротким сроком службы, уязвимы для различных негативных факторов (ультрафиолету, химическим примесям в воде);
• металлические трубы более дорогостоящие, подвержены коррозии и требуют более сложного оборудования и инструментов для установки.

Важно! При выборе труб для монтажа системы отопления также следует учесть температурное расширение, которому подвержены пластиковые трубы. Физические свойства пластика обусловливают увеличение расстояния между молекулами при нагревании, из-за чего при заполнении горячей водой трубы могут увеличиваться в длину до 2 см и провисать.

Виды разводок

После выбора материала труб необходимо продумать схему разводки системы отопления. В зависимости от площади отапливаемых помещений, планировки здания, типа теплоносителя и источника энергии инженер должен подобрать ту или иную схему разводки труб. Специалисты различают несколько способов установки труб в доме.

Рекомендуем ознакомиться:  Достоинства и применение труб из непластифицированного поливинилхлорида (НПВХ)

Система верхнего розлива воды (самотечная)

В такой системе нагревательный котел находится в самой нижней точке объекта, а циркуляция воды основана на естественных физических законах (расширение при нагревании, сжатие при охлаждении). Нагреваясь, вода увеличивается в объеме и поступает из котла по трубам вверх, заполняя стояки и радиаторы отопления. Циркулируя в замкнутом контуре, остывшая жидкость вновь возвращается в котел, где снова нагревается.

Система верхнего розлива воды – самая простая и экономичная по части установки и эксплуатации. Преимуществами такой разводки можно назвать:

• независимость от электроэнергии;
• отсутствие необходимости устанавливать циркуляционный насос.

Разводка с верхним разливом воды подходит для относительно небольшой площади отапливаемых помещений. К недостаткам самотечной системы относится невысокий КПД и необходимость увеличивать мощность котельного оборудования. В системах верхнего розлива часто случаются внештатные ситуации – завоздушивание, закипание воды – что еще больше снижает эффективность работы отопления. При эксплуатации системы в более удаленных от котла комнатах температура стояка и радиаторов обычно ниже, чем на других участках.

Система нижнего розлива воды (принудительная)

В таких системах циркуляция теплоносителя осуществляется за счет работы специального насоса, который устанавливается на выходе из коллектора, подключенного к котлу. Благодаря циркуляционному насосу производительность системы значительно выше по сравнению с самотечным отоплением. Другие достоинства данного типа разводки – возможность использовать более тонкие пластиковые трубы и устанавливать трубопровод под полом.

Единственным недостатком нижней разводки является зависимость от электричества. При внеплановом отключении электроэнергии в доме циркуляционный насос останавливается и система перестает функционировать.

Есть еще одна классификация разводок систем отопления:

• однотрубная – монтаж стояка осуществляется на основе одной трубы, которая отходит от котла и подключается к одному радиатору, а от него – к следующему и так далее;
• тройниковая – к общему стояку подключаются сразу несколько радиаторов;
• коллекторная – основывается на подающем и обратном трубопроводах, которые подключаются к коллекторам, а к ним с помощью отдельных труб подсоединяются радиаторы.

Важно! Однотрубная разводка подходит для небольших (до 150 м2) жилых объектов. Коллекторная разводка чаще всего устанавливаться в жилых домах и коттеджах на два и более этажа с несколькими комнатами, кухней, ванной, техническими помещениями.

Перед планированием монтажа труб отопления нужно также позаботиться о закупке малого инженерного оборудования. К нему относятся всевозможные клапаны и заглушки, конденсатоотводчики, приборы контроля и учета (манометры, термометры).

Рекомендуем ознакомиться:  Монтаж различных видов пластиковых труб для линий водопровода своими руками

Особенности монтажа труб для отопительной системы

Трубы отопления монтируют на завершающем этапе установки системы, когда котельное оборудование, насос, расширительный бак и другие составляющие инженерного оборудования уже установлены. Способ установки труб зависит от их материала и общей длины системы.

При установке металлических труб можно использовать два способа соединения – с помощью фитингов и сварным способом. Фитинги – всевозможные муфты, переходники, тройники, отводы – используются для быстрого монтажа труб. Соединительные элементы могут отличаться по типу фиксации, разделяясь на резьбовые и фланцевые. Первые основаны на внутренней или внешней резьбе, которая вкручивается в металлическую трубу. Фланцевые фитинги позволяют соединить трубы с помощью дополнительных крепежных метизов.

Внимание! При использовании медных труб можно использовать метод сварки с помощью горелки с применением припоя. Такой способ обеспечивает более надежную герметизацию стыков, но требует больше времени на соединение и не подходит для систем большой протяженности.

Если речь идет о пластиковых трубах, то их можно устанавливать также двумя способами – с помощью специальных полиэтиленовых или полипропиленовых фитингов, а также методом сварки. Фитинги для пластиковых труб по типу и модификации не отличаются от металлических аналогов и могут иметь форму прямых, поворотных муфт, крестовин и отводов. Для подключения пластиковых труб к оборудованию (котлу, коллектору) используются комбинированные муфты в пластиковом корпусе с металлической внешней или внутренней резьбой.

Сварка пластиковых труб осуществляется с помощью специального сварочного аппарата, который в профессиональной среде называют «утюгом». С его помощью нагревают конец пластиковой трубы и фитинг, которые затем соединяют в горячем состоянии. Такой способ позволяет сделать разводку максимально герметичной и надежной, а также сокращает время на монтаж труб.

Рекомендуем ознакомиться:  Как самостоятельно изготовить трубогиб для сгибания медных труб

Стандартный алгоритм установки системы отопления можно привести на примере пластиковых труб:

• Предварительно рисуем схему разводки на бумаге, сверяем с имеющимся планом инженерной системы.
• В местах прохождения труб через стены и перекрытия пробиваем соответствующие отверстия с помощью перфоратора.
• С помощью трубореза нарезаем трубы необходимой длины.
• На местах соединения труб срезаем фаску.
• Разогреваем паяльник («утюг»), устанавливаем конец трубы и фитинг на соответствующие насадки и нагреваем до нужной температуры.
• После оплавления пластика быстро снимаем изделия с утюга, соединяем трубу с фитингом, ждем остывания пластика.
• Таким способом соединяем другие трубы и фитинги в соответствии со схемой разводки.
• На местах прохождения труб устанавливаем специальные держатели на стенах, фиксируем с их помощью заготовки.
• Соединяем все заготовки в единый трубопровод с помощью утюга на весу.

После того, как все трубы отопительной системы будут соединены воедино, необходимо подключить их к радиаторам. На каждой батарее необходимо установить шаровый кран для спуска воды, а также кран Маевского для стравливания воздуха. Соединение труб с радиатором осуществляется с использованием специальных комбинированных муфт с металлической резьбой.

Финальный этап установки системы – подключение труб к насосу и котлу отопления. Для этого также нужны комбинированные фитинги, с помощью которых соединяют пластиковые трубы с металлическим отводом инженерного оборудования.

Для проверки правильности монтажа системы и ее герметичности выполняют опрессовку путем нагнетания в трубы воды или воздуха. В течение получаса после заполнения системы необходимо наблюдать за показателями манометра. Если давление в системе не падает, можно сделать вывод, что трубы установлены правильно.

Используемые источники:

• https://vseotrube.ru/montazh-i-remont/ustanovka-otopleniya
• https://vse-otoplenie.ru/montaz-otoplenia-iz-polipropilenovyh-trub
• https://housetronic.ru/otoplenie/element/truby/plastikovye.html
• http://domkrat.org/kak-soedinyayut-plastikovyie-trubyi-otopleniya/
• https://infotruby.ru/svoimi-rukami/montazh-trub-dlya-otopleniya
