Твердотопливные котлы – это не только способ обеспечить автономное отопление дома, но и сэкономить на энергоресурсах. Действительно ли так выгодно делать твердотопливный котел своими руками? Или же лучше купить готовый агрегат от надежного производителя? Разберемся вместе!

Готовые решения – какой котел купить?

Откровенно говоря, самодельный котел длительного горения вряд ли обойдется дешевле, чем приобретение уже готового варианта. Учитывать нужно не только стоимость материалов, но и время, потраченное на создание агрегата своими руками. Плюс ко всему мало у кого с первой попытки получается сделать все правильно – обязательно в процессе эксплуатации всплывут ошибки, которые потребуется исправлять, что чревато новыми затратами.

Нужно также понимать, что многие технологии, которые используют производители котлов, недоступны простым обывателям и заменить их нечем. Например, в быту без дорогостоящего оборудования не повторить порошковую окраску котлов, которая существенно продлевает сроки их эксплуатации. Точность деталей, качество сварки – все это существенно отличается в самодельных и покупных вариантах. По этим причинам большинство предпочитает приобретать уже готовые варианты, к тому же предложений сегодня хоть отбавляй.

Сегодня отлично зарекомендовали себя котлы длительного горения литовского производства Stropuva (Стропува) или Candles (Кандлес) – эти агрегаты способны проработать на одной загрузке дров до 40 часов, а при загрузке углем – все 5 суток. Модели, работающие на дровах, маркируются буквой S, тогда как работающие в том числе и на угле – буквой U. КПД таких котлов – до 90 %. В конструкции этих агрегатов прогорание идет сверху вниз – топливо горит по принципу свечи. Из-за того, что пламя сверху, дрова и уголь прогорают гораздо лучше, поэтому чистить котел придется гораздо реже.

Альтернативные варианты – газогенерация и пеллеты

К котлам длительного горения можно отнести и пиролизные агрегаты, а также котлы, работающие на пеллетах. Пиролизные (газогенераторные) котлы загружают дровами раз в 8–12 часов. Поначалу происходит стартовый розжиг топлива, чтобы внутри котла температура достигла отметки 800 °С. При такой температуре становится возможной газогенерация – с помощью задвижек устанавливается нужный режим, а именно ограничивается доступ кислорода к горящим дровам. В результате выделяется древесный газ, который и сгорает в специальной камере, а уже затем происходит сгорание древесного угля. Золы и сажи образуется минимальное количество. КПД газогенераторных котлов – около 85 %.

Главное достоинство пиролизных агрегатов – экономичное потребление топлива. Благодаря этому отопительный сезон обойдется вам в два-три раза дешевле, чем обычно – так и окупается высокая стоимость подобных устройств. Однако с другой проблемой придется бороться постоянно – дровяной котел подобного типа эффективно работает только на очень сухом топливе или чистом угле.

Пеллетные котлы с автоматической подачей топлива могут работать бесконечно долго, главное, чтобы рядом был нужный объем топлива. Строение таких агрегатов практически не отличается от обычных твердотопливных котлов, за исключением автоматической подачи топлива. Бытовые котлы имеют контейнер, куда и засыпают пеллеты – одной загрузки бывает достаточно на несколько суток. В целом на обслуживание агрегата в неделю уйдет около 20 минут – этого достаточно, чтобы выносить изредка золу и подсыпать топливо в бункер.

Общий обзор котлов доступной конструкции

Особенность конструкции котлов с верхним горением – подвод воздуха к месту горения с помощью телескопической трубы. Сделать подобный дровяной агрегат своими руками – задача не из простых даже для опытных мастеров. По этой причине в большинстве случаев самодельные твердотопливные котлы длительного горения имеют традиционное нижнее горение, а длительность работы агрегата достигается за счет увеличенного объема топлива и подключения автоматических регуляторов, которые можно приобрести отдельно и установить на любой котел. Топливо в такой агрегат загружается через верхний люк, а для поджога предназначен нижний люк, через который также вычищают продукты горения.

В топливную камеру воздух подается через поддувало и колосники, с помощью дверки поддувальной камеры регулируют подачу воздуха и силу горения. В зависимости от конструкции агрегаты изготавливают из листовой стали толщиной 3–5 мм или же из труб диаметром как минимум 300 мм. Сталь подойдет обычная, но лучше приобретать жаростойкую или же использовать двойной слой материала. Роль теплообменника могут выполнять как сами стенки, так и регистры, либо комбинация того, и другого.

Главная задача при создании такого агрегата своими руками – обеспечить наибольшую площадь контакта топлива с поверхностью теплообменника, за счет чего и повышается КПД.

Простота конструкции обеспечивается тем, что водяной контур контактирует непосредственно с пламенем. Однако следует учитывать, что в дымоход все же будет улетать большое количество тепла, поэтому дополнительно можно создать водонагревательный аппарат. Для его обустройства нужны две трубы разного диаметра и немного листовой стали. Труба побольше будет служить контейнером для воды, а труба диаметром поменьше будет выполнять роль дымохода и нагревательного элемента.

Дровяной котел шахтного типа – более сложный для исполнения своими руками, однако отличается высоким КПД. Такие агрегаты состоят из двух камер – первая служит отсеком для загрузки топлива, а вторая, расположенная сбоку, содержит теплообменник. Когда топливо поджигается в соседней камере, пламя и горячие газы за счет тяги поступают в камеру с регистром и нагревают теплоноситель внутри труб. Поскольку дым проходит долгий путь от места горения до выхода в атмосферу, он практически полностью отдает тепло регистру.

Сложно, но выполнимо – горение топлива сверху вниз

Даже на примере обычной спички вы сами можете убедиться в эффективности горения сверху вниз. Спичка в вертикальном положении с пламенем внизу выделяет тепло, которого хватит, чтобы нагреть градусник до 60 °С. Если же спичку перевернуть, за счет долгого горения градусник можно нагреть до 120 °С. В масштабах отопительного котла этот принцип обеспечивает равномерное и длительное горение топлива, однако в этом случае обязательно нужна водяная рубашка, которая охватит всю поверхность топочной камеры. Регистры в подобной конструкции не обязательны, однако их наличие добавит 5–10 % к общему КПД котла.

Чтобы изготовить такой дровяной котел своими руками, вам понадобится мощная болгарка для резки металла и еще одна для выполнения шлифовальных работ. Впрочем, металл лучше порезать при покупке на металлобазе, поскольку при резке болгаркой высока вероятность перегреть материал в месте реза, из-за чего он станет слишком хрупким. Также нужен хороший сварочный аппарат. Листовой металл выбирайте толщиной минимум 4 мм, желательно жаростойкий. Понадобится и несколько труб, одна диаметром 300 мм и длиной метра полтора-два с толщиной стенок 3–4 мм и трубы с диаметром 60 мм и 100 мм – первая для распределителя воздуха, вторая для дымохода.

Как сделать дровяной котел своими руками — пошаговая схема

Шаг 1: Корпус

Из листового металла для трубы диаметром 300 мм вырезаем дно и привариваем к торцу. Это и будет нижняя часть котла. Можно придумать удобные ножки, хотя если котел будет стоять на бетонном основании, в них нет нужды.

Шаг 2: Распределитель воздуха

Из листового металла своими руками вырезаем круг на 20 мм меньше диаметра корпуса. В центре круга высверливаем отверстие диаметром 20 мм. С одной стороны привариваем трубу 60 мм – высота трубы чуть больше высоты корпуса. Верхний торец оборудуют заслонкой для регулировки подачки воздуха. С другой стороны круга нужно приварить крыльчатку и металлические лопасти шириной не более 50 мм – лопасти служат для равномерного распределения воздуха.

Шаг 3: Дверцы и крышки

Дверца для удаления золы вырезается внизу котла. Петли и задвижки привариваются к дверце. Наверху котла вырезаем заслонку на том уровне, где будет расположено топливо при максимальной загрузке – она будет служить для розжига. Топливо в этой модели загружается через верхнюю крышку, в которой проделано отверстие для трубы распределителя. Крышку своими руками следует выполнить очень точно, чтобы она плотно прилегала к камере сгорания и не пропускала дым.

Шаг 4: Дымоход

Дымоход приваривается в верхней части котла из трубы диаметром 100 мм. Важно, чтобы как минимум на 40–45 см она отходила от котла в горизонтальном положении – так продукты горения будут медленнее покидать трубу и лучше отдавать тепло в теплообменник.

Шаг 5: Теплообменник

Емкость с теплоносителем, через которую будет проходить дымоход, необходимо тщательно изолировать утеплителем, чтобы она не отдавала тепло в котельной.

В таком котле следует использовать только хорошо высушенные дрова, качественный уголь или торф. Загружать его следует как можно плотнее, не оставляя промежутков. Сверху для быстрого возгорания можно немного сбрызнуть смесью для розжига. Через открытую верхнюю заслонку подбрасываете лучину и, как только топливо загорится, прикрываете ее, чтобы кислород поступал в ограниченном количестве.

</index>

Советы по экономии

Обеспечить на зиму свое жилище теплом – очень важная задача. И если в городе ее выполнение берут на себя специальные службы, то за городом очень часто все приходится делать своими руками, в частности, делать и устанавливать агрегаты для отопления.

В данном материале мы расскажем о самодельных котлах длительного горения, которые работают на дровах.

Конечно же, котел отопления, работающий на различных видах топлива, можно приобрести в продаже. Однако, тот же газовый котел не везде сможет работать, а вот котел на дровах может отопить дом независимо от того, как далеко он расположен от газовой магистрали.

Помимо прочего, самодельные котлы длительного горения по сравнению с простыми печами отличаются более длительным периодом между загрузками дров, при этом эффективность обогрева помещения не снижается. Помимо всего, мы предлагаем вам посмотреть видео на тему сборки котлов длительного горения своими руками.

Принцип работы котла длительного горения

Длительность горения дровяного котла зависит от его конструкции и процессов, происходящих изнутри. Принцип работы котлов такой: топливо сжигается сверху вниз, а не наоборот, как в обычной печке на дровах. В топке обычного котла или печи сначала сгорает нижний слой, после чего горячие потоки поднимаются и втягивают в горение все слои, дрова при этом очень быстро сгорают и их нужно добавлять каждые несколько часов, иначе печь остынет.

В котлах же длительного горения сначала сгорает верхний слой, а потом огонь идет ниже и захватывает каждый последующий слой дров. Одна закладка топлива позволяет ему тлеть примерно в течение 30 часов, а после полного его сжигания золы и сажи остается минимум.

Режим регулировки позволяет дровам тлеть очень продолжительное время — более суток, а после их полного сжигания сажи и золы остается минимум.

Но стоит помнить, что котлы длительного горения, сделанные своими руками, в жилых помещениях лучше не ставить, поскольку они не могут гарантировать вашу безопасность при применении. Лучше всего ими оснащать такие помещения, как:

• технические;
• производственные;
• теплицы;
• строящиеся дома.
• жилые дома до момента обустройства основной отопительной системы.

Плюсы самодельного котла длительного горения

Несмотря на то, что котлы на дровах, сделанные своими руками, можно устанавливать не везде или применять в качестве временного решения в жилых помещениях, многие отдают им предпочтения, поскольку они просты в эксплуатации и отличаются высокой отдачей при отоплении.

Преимущества таких котлов:

• несложная регулировка процесса активного тления;
• длительное горение без нужды добавлять дрова;
• легко собрать конструкцию своими руками;
• высокий КПД;
• максимальность сжигания топлива.

Как своими руками собрать дровяной котел

В регионах страны, где нет природного газа, очень ценится твердое топливо, на основе которого работают котлы отопления. При этом практически в каждом таком регионе есть специальные предприятия, которые могут снабдить твердым топливом.

Котлы длительного горения могут работать не только на дровах, но и на таких видах твердого топлива, как:

• опилки;
• пеллеты;
• торф;
• уголь.

Материалы для изготовления котла своими руками

Чтобы собрать котел своими руками, нужен материал для корпуса. Для этого могут подойти:

• металлические трубы с большим диаметром;
• бочки;
• круглые баки;
• газовые баллоны и другие емкости.

Чаще всего емкости бывают стальными и чугунными, давайте рассмотрим, чем отличаются по характеристикам эти два материала:

• чугун устойчив к коррозии, способен выдержать высокие температурные нагрузки, остывает медленнее, нежели сталь. При этом он хрупок, тяжелый и дорогой в плане себестоимости. Чугунные изделия отличаются своей долговечностью;
• сталь более легка, она стоит дешевле и отличается большей прочностью. Помимо этого она быстрее прогревается и легче сваривается, поэтому стальные котлы ремонтировать проще. Но наряду с этим конденсат, который появляется вследствие сжигания топлива, со временем разрушает стенки топки. В промышленных конструкциях они защищены керамической футеровкой, но своими руками это сделать невозможно.

Стальные котлы более популярны среди пользователей. Если вы захотите собрать котел своими руками, помните, что нужно при этом обеспечить правильную подачу воздуха с возможностью регулировать процесс сжигания дров. Чтобы этого достичь, нужно сделать следующее:

• грамотно просчитать мощность конструкции;
• выбрать качественные материалы;
• предварительно подготовить чертеж конструкции;
• уметь качественно делать сварные швы;
• четко соблюдать технологию установки конструкции.

А теперь давайте рассмотрим наиболее простые конструкции котлов длительного горения, которые можно собрать своими руками:

• на основе железной трубы;
• на основе бочки;
• буржуйку;
• «Слобожанку».

Конструкция на основе железной трубы

Параметры конструкции должны быть такими:

• диаметр трубы – до 30 см;
• высота -86 см;
• наклон трубы должен составлять как минимум 0,1 % к горизонтальной плоскости;
• диаметр дымоходной трубы – 10 см;
• соединение – сварное.

Внизу конструкции должна располагаться дверца для добавления дров, а для поддува и очищения емкости от сажи нужно поставить колосниковые решетки.

Внутри конструкции нужно разместить трубу с меньшим диаметром, соединить с трубопроводом, который идет по помещению для естественного движения теплоносителя. Далее система наполняется водой, которую можно нагревать для бытовых нужд и применять для отопления. С наружной стороны устанавливаем заслонки, которые контролируют количество поступающей из бака воды.

Бочковая конструкция котла

Работа в данном случае выглядит так:

• обрезаем верхний обод бочки и выравниваем;
• на крышке, способной закрываться герметично, вырезаем отверстие диаметром в 150 мм для вывода угарного газа;
• дымоход должен быть размещен под небольшим углом к вертикальной поверхности;
• крышка должна быть прочной и огнеупорной. Сделайте в ней еще отверстие на 100 мм для доступа кислорода;
• трубу ставим так, чтобы газы могли вертикально выходить наружу;
• заслонка не должна быть размещена слишком низко, чтобы топливо не сгорало раньше, чем нужно.

Также можно замедлить процесс оседания дров при помощи груза. Вместе с подвижным распределителем воздуха такая конструкция обеспечит горение дров в течение 60 часов.

Буржуйка и ее особенности

Об этой конструкции известно практически всем. Они состоят из водяного контура, который может обеспечить теплом несколько радиаторов в помещении до 30 квадратных метров. Ее можно использовать в таких помещениях, как:

• парники;
• дачные участки;
• строящиеся дома;
• строительные площадки;
• подсобные помещения.

Как собрать своими руками котел «Слобожанка»

Принцип работы такой конструкции достаточно простой. Есть два кожуха: один внутренний, а второй внешний, между ними есть воздушная прослойка. Снизу идет холодный воздух, который прогревается за счет горячих стен внутреннего кожуха и поднимается вверх, затем выходит через отверстие на внешнем кожухе.

Чтобы собрать такой агрегат своими руками, приготовьте следующее:

• толстые трубы;
• листы из металла;
• арматуру;
• металлические уголки;
• газовые баллоны или отрезки трубы;
• аппарат для сварки;
• болгарку;
• дрель;
• молот;
• зубило;
• электроды.

Порядок работы будет таким:

• сделайте устройство для подачи воздуха. Для этого нам нужна труба с длиной, которая соответствует высоте топки. Приварите к ней внизу болт, затем вырежьте из металлического круга лист с диаметром как в трубы или немного больше. Просверлите в нем отверстие под болт, затем соедините с воздуховодной трубой гайкой;
• возьмите болгарку и диск по металлу, делаем прорезы вертикально шириной в сантиметр. Сквозь них будет попадать воздух в топку;
• вырезам плоский стальной лист с диаметром чуть меньше топки. Изнутри делает отверстие для воздуховодной трубы, вставляем ее поддувалом вниз, затем нужно приварить, отступив при этом от конца порядка 20 см;
• делаем корпусной цилиндр с герметичным дном. Если для этого берется газовый баллон, верхнюю часть срезаем, а если делаем из листа металла, то нужно приварить дно;
• чтобы сделать дымоход, в верхней боковой части корпуса сделайте отверстие для выхода газа и приварите трубу с диаметром порядка 10 см;
• установите воздухоподающую трубу, вырезав в центре днища топочной камеры отверстие размером с диаметром воздухоподающей трубы. Далее вставьте ее, чтобы поддувало свесилось вниз за пределы корпуса;
• сделайте теплорассеивающий диск из металлического листа толщиной в 10 мм. Нужно вырезать круг диаметром чуть меньше корпуса и приварить к нему ручку из стальной проволоки или арматуры;
• сделайте конвекционный кожух и прикрепите его. Цилиндр конструкции должен быть на пару сантиметров больше топки;
• напоследок сделайте крышку из оставшегося элемента газового баллона или бочковой крышки. Можно приварить к ней ручку.

Котлы длительного горения, работающие на твердом топливе, можно применять для разных бытовых нужд. Нет лучшего и экономного варианта для использования на дачном участке или на строительстве. Загружать топливо при этом вам не придется так часто, как в традиционных печах, также вы сэкономите на покупке котла.

В негазифицированных населенных пунктах достаточно распространенной является проблема отопления домов в холодное время года. Традиционные обогревательные печки, которые топятся дровами и углем, доставляют хозяевам много проблем. Это и нерациональный расход топлива, и затрата времени на очистку от золы и сажи, и перепад температуры воздуха. Отличным решением данной проблемы является установка твердотопливных котлов длительного горения, являющимися более современным способом обогрева помещений.

Котел длительного горения — это сравнительно новая разновидность твердотопливного прибора для отопления. Этот популярный агрегат достаточно мощный, он может обогреть не только жилое, но коммерческое и производственное помещение.

Он более экономичен, чем классический твердотопливный котел. Кроме того, работать он может беспрерывно на протяжении всего отопительного сезона, если вовремя загружать в него топливо (раз в 3−7 суток). Для отопления можно применять такие виды топлива, как брикеты, дрова и уголь. Котлы длительного горения производятся как за рубежом, так и отечественные. Есть подобные агрегаты и для промышленного использования, но они очень громоздкие, для их установки необходимо отдельное помещение.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

1. Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
2. Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива — уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Статья, посвящённая дровяным котлам длительного горения, расположена здесь: https://teplo.guru/kotly/tverdotoplivnye/drovyanye-kotly-dlya-otopleniya-doma.html

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva», сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пеллеты). Ее объем — 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

О плюсах и минусах пеллетных котлов рассказывает данный материал: https://teplo.guru/kotly/tverdotoplivnye/kotel-na-pelletah-otzyvy.html

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

• большой объем топки, в которую закладывается твердое топливо;
• возможность использования разных видов топлива — пеллеты, опилки, дрова, торф, брикеты;
• длительный период горения без добавления топливного продукта;
• высокая теплоотдача при экономичном расходе топлива;
• простота в эксплуатации;
• экологичность — выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена — около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения — это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Расчёт мощности котла детально изложен в данной статье: https://teplo.guru/kotly/raschet-moschnosti-kotla.html

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 — 50 килограмм дров. При полной мощности и загрузке котел работает 4 — 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

• сварочный аппарат;
• болгарка.

Материалы:

• металл листовой с толщиной 4 мм;
• труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
• трубы металлические, диаметром 60 мм, и 100 мм.

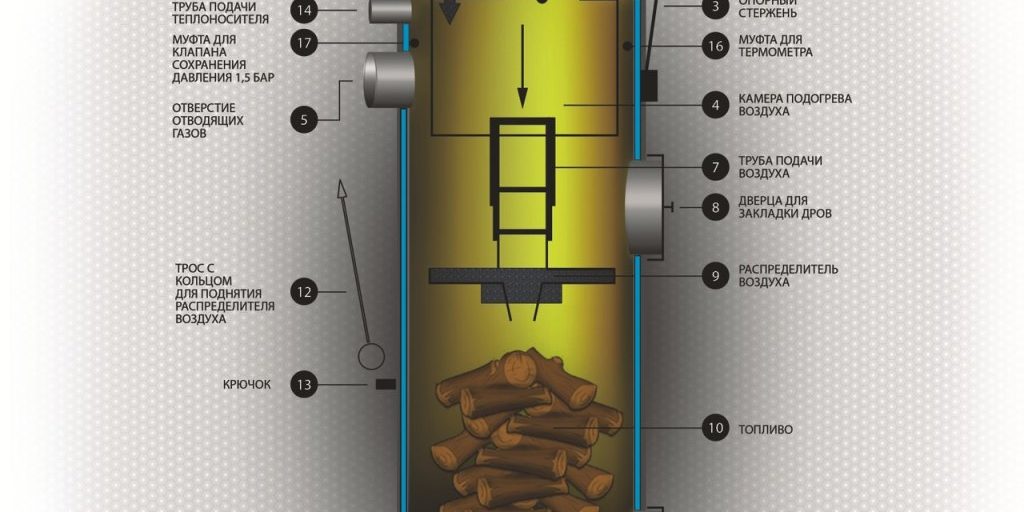

Приступаем к изготовлению котла:

1. Вырезаем трубу, длиной 80 или 100 сантиметров. Из листового металла вырезаем дно и привариваем. Можно также приварить и ножки из швеллера.
2. Далее выполняем распределитель воздуха. Вырезаем из листового металла круг, меньший на 20 мм внутреннего диаметра основной трубы. Просверливаем посередине круга отверстие 20 мм. Затем внизу распределителя горения привариваем крыльчатку с металлическими лопастями. Ширина их не более 50 мм. Далее к верхней части регулятора приваривают трубу 60 мм. Высота ее не должна быть менее высоты котла. Трубу сверху оборудуем заслонкой для регулирования подачи кислорода.
3. Внизу котла вырезаем дверцу для удаления золы. К дверце привариваем петли и задвижку.
4. В верхней части котла привариваем трубу для дымохода, диаметром 100 мм. На расстоянии 40 см она должна быть почти в горизонтальном положении, а далее переходить в теплообменник.
5. Выполняем крышку, в которой делаем отверстие для трубы распределителя. Она должна плотно прилегать к камере сгорания.

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

• снимаем крышку, затем убираем регулятор для подачи воздуха;
• потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
• затем обратно закрываем крышку и ставим регулятор;
• открываем воздушную заслонку и внутрь бросаем лучинку;
• когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео иллюстрация процесса постройки такого котла:

<index>

Отопительные системы и оборудование стоят достаточно дорого. Не каждая семья может себе позволить приобрести новый котел для установки на даче. Придется потратить значительную сумму на его покупку и последующий монтаж. Однако при желании всегда можно изготовить котел на дровах своими руками, способный обогреть жилую площадь.

По своему конструктивному исполнению самодельные дровяные котлы могут быть различными. От их устройства зависит эффективность обогрева и простота эксплуатации. Решив сделать все своими руками, стоит сначала обратить внимание на самую простую конструкцию. Пиролизные дровяные котлы требуют наличия определенных знаний и навыков. Хотя их КПД значительно выше.

Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Сваренную из толстого листа прямоугольную топку можно без труда разместить внутри цилиндрической емкости.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

• врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
• врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

Принцип работы

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Такие самодельные котлы, изготовленные по всем правилам, способны на одной закладке проработать больше суток из-за длительного горения.

Готовим материал и инструменты

Приступая к изготовлению котла на дровах своими руками и стремясь выполнить все в кротчайшие сроки, стоит позаботиться о наличии:

• схемы будущего котла;
• стальных труб различной длины, диаметра (400, 500, 100 и 150 мм);
• стального листа толщиной минимум 4 мм;
• проката для изготовления ножек;
• двухсотлитровой бочки;
• термостойкой смеси, используемой при кладке печей и каминов;
• сварочного аппарата;
• электродов подходящей марки и размера. Как правило, для выполнения сварочных работ используются электроды диаметром 3 – 4 мм;
• болгарки.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Крышка

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

</index>

Похожие статьи

Постройка газогенераторного котла своими рукамиРейтинги производителей газовых котловОсобенности котлов КонордСтроение настенных котлов с закрытой камерой сгорания

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

• низкая стоимость топлива;
• автономность;
• возможность обогрева больших площадей при минимальных расходах;
• легкость монтажа и эксплуатации;
• безопасность;
• возможность изготовления в домашних условиях.



  </p>

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

</span></p>

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

• металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;



  </p>

• сварочный аппарат;
• листовая сталь толщиной 5 мм (для распределителя);
• болгарка;
• труба ø6 см для подачи кислорода;
• труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.

Плюсы

• высокий коэффициент полезного действия — 90%;
• экономия топлива и электричества;
• есть возможность использования различного сырья;
• легок и прост в обслуживании;
• полностью безопасен;
• длительный срок службы.

</p>

Минусы

• выполнен из стали, а не из чугуна;
• неудобная загрузка и очистка;
• яркий окрас.

Твердотопливный котел Stropuva S40U

Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.

Плюсы

• энергонезависим;
• имеет высокий коэффициент полезного действия;
• экономичен;
• компактный.

Минусы

• высокая стоимость.

Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.

Плюсы

• наличие инновационной системы управления с множеством встроенных функций;
• экологичен;
• наличие трубчатого теплообменника с коэффициентом до 90%;
• удобный в очистке.

Минусы

• нужен крепкий пол для установки;
• энергозависимый.

Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.

Плюсы

• наличие бункера подачи, обеспечивающий длительную работу;
• цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.

Минусы

• неидеальная механика;
• энергозависим;
• необходимо внимательно изучать инструкцию.

Твердотопливный котел ZOTA Optima 20

Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.

Плюсы

• длительный срок службы;
• удобно загружать и чистить котел.

Минусы

• для установки нужно усилить пол.

Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.

Плюсы

• простой в эксплуатации;
• электронезависим;
• универсален.

Минусы

• маленькая длительность горения.

Твердотопливный котел Protherm Бобер 40 DLO

Модель напольного твердотопливного котла выполнена из стали, обеспечивающая обогрев помещений до 450 м2. Работает на топливе из различного сырья: бурый и каменный уголь, пеллеты, кокс, дрова и отходы. Большая приемная воронка сверху дает возможность загружать несколько видов топлива и сжигать их без перерыва.

Плюсы

• легко очищать;
• удобно засыпать топливо.

Минусы

• теплообменник выполнен из стали.

Надежный и долговечный твердотопливный котел Kentatsu ELEGANT-03 способен обогреть помещения различного назначения. Имеет простое механическое управление и энергонезависим. Для работы можно использовать уголь и дрова. Оборудован теплообменником из чугуна, устойчив к высокому давлению теплоносителя, имеет высокую производительность.

Плюсы

• легко очищать;
• удобно засыпать топливо.

Минусы

• теплообменник выполнен из стали.

Данный котел способен функционировать на твердом и дизельном топливе. Эти два вида топлива используются одновременно, сначала котел сжигает твердое топливо, затем автоматически переключается на дизельное.

Плюсы

• наличие двух камер сгорания;
• возможно заложить дрова на ночь.

Минусы

• теплообменники из стали.

Комбинированный котел Kiturami KRM 30R

В модели котла ZOTA Mix 20 применен X-образный теплообменник. Данная конструкция увеличивает площадь теплообмена, что позволяет улучшить теплоотдачу и увеличить коэффициент полезного действия котла. Функционирует на жидком и твердом топливе. Доступна возможность устройства электрического источника тепла, как вспомогательного, для этого в котел устанавливается ТЭН из нержавейки.

Плюсы

• хороший коэффициент полезного действия (КПД);
• использование жидкого и твердого топлива.

Минусы

• нужно устанавливать ТЭН;
• тяжелая конструкция водяной рубашки.

Комбинированный котел ZOTA Mix 20

Модель комбинированного твердотопливного котла, предназначена для обогрева площади от 120 до 220 м2. В эксплуатации простой, хотя и многофункциональный. Компактный по размерам, но с хорошим запасом мощности.

Плюсы

• мультитопливный;
• есть предустановленный ТЭН.

Минусы

• неудобно загружать дрова и чистить;
• теплообменник из стали трубчатый.

Комбинированный котел Теплодар Куппер ПРО 22Используемые источники:

• https://remoskop.ru/drovyanoy-kotel-dlitelnogo-goreniya-svoimi-rukami.html
• https://kotel.guru/pechi/dlitelnogo-goreniya/samodelnyy-kotel-dlitelnogo-goreniya-rabotayuschiy-na-drovah.html
• https://teplo.guru/kotly/tverdotoplivnye/kotly-dlitelnogo-goreniya-svoimi-rukami.html
• https://x-teplo.ru/otoplenie/kotly/na-drovax-svoimi-rukami.html
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kotel-dlitelnogo-goreniya-svoimi-rukami.html

</ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul></ul>

</ul></ul>
