Пенополистирол для теплого пола: обзор утеплителей и вариантов их укладки

Одним из важнейших этапов в процессе устройства системы теплого пола является укладка теплоизоляционного материала, который обеспечивает равномерный расход тепловой энергии и поддержание в жилом помещении оптимальных микроклиматических показателей. Слой теплоизоляции служит препятствием на пути тепловой энергии и не дает ей уйти через основание, на которое он уложен. Наибольшей популярностью, благодаря своим эксплуатационным свойствам, пользуется пенополистирол для теплого пола.

Пенополистирол для теплого пола

На какое основание можно укладывать

Пенополистирол является вспененным полимерным веществом, которое в процессе изготовления подвергается воздействию горячего пара с последующим заполнением пустот газом. Современная разновидность пенополистирола была получена в середине 20 века немецкими специалистами в результате синтеза стирола — химического соединения, полученного после нагревания смолы растения Стиракс или бальзамного дерева, известного еще древним египтянам.

Оттенок плит утеплителя не влияет на их эксплуатационные характеристики

Помимо широкого применения в самых разнообразных отраслях промышленности и строительства, этот материал используется при устройстве теплого водяного или электрического пола.

Сейчас на строительном рынке существует несколько разновидностей «теплых полов». Они отличаются видом теплоносителя и эффективностью работы. Как выбрать теплый пол? Расскажем в нашей статье.

«Пирог» теплого электрического пола

Важно! Монтаж труб-теплоносителей непосредственно на основание, без утеплительного слоя, приведет к тому, что значительное количество тепла будет стремиться обогреть основание, а не помещение. И это не самое страшное – воздействие теплого воздуха на плохо вентилируемое пространство под перекрытием провоцирует образование конденсата и, как следствие, создание благоприятных условий для вредных микроорганизмов, не только разрушающее действующих на материал фундамента, но и создающих прямую угрозу для здоровья жильцов дома.

Пенополистирольная плита с размеченным фольгированным слоем

Пенополистирол является одним из доступных видов теплоизолирующих материалов, позволяющих организовать правильную работу системы «теплый пол». Основой для его укладки служат основания разного типа:

1. На песчано-щебеночную подушку, сформированную на предварительно утрамбованном грунте.
2. По утрамбованному гравийному основанию, защищенному от воздействия влаги.
3. По бетонной стяжке с гидроизоляционным покрытием.
4. По деревянному настилу с гидроизоляционным покрытием.

Важно! Для гидроизоляции основания под пенополистирол нельзя использовать составы на основе растворителей и битумную мастику, так как структура утеплителя под их воздействием начинает разрушаться.

Таблица 1. Укладка теплого пола по деревянному основанию

Изображение	Описание
	Укладку теплого пола производят по дощатому настилу.
	Дощатый настил обрабатывают антисептическим составом.
	Для работы потребуется пенополистирольный рельефный мат и демпферная лента из вспененного полистирола с липким слоем.
	Ленту фиксируют на торце мата, которым он будет примыкать к стене.
	Ленту закрепляют по периметру помещения.
	При необходимости выполняют подрезку мата при помощи строительного или канцелярского ножа.
	В промежутки между выступающими элементами пенополистирольного мата вставляют теплораспределительные пластины, в которые будет впоследствии уложена труба-теплоноситель. Пластины обеспечивают жесткую фиксацию теплоносителя и способствуют равномерному распределению теплового потока.
	В местах, где будет происходить поворот трубы, оставляют достаточно места для создания необходимого радиуса.
	Производят укладку трубы.
	Поверх уложенного теплоносителя, формируют настил под чистовой материал при помощи гипсоволокнистых листов, уложенных в два слоя со смещением и зафиксированных на саморезы.

Характеристики пенополистирола

Вспененный пенополистирол на фоне остальных теплоизоляционных материалов выглядит более выигрышно, благодаря тому, что он позволяет получить довольно плотное, прочное и жесткое основание. При его производстве исходная масса вспенивается путем введения в нее низкокипящей жидкости, под воздействием которой происходит образование гранул, имеющих водонепроницаемую стирольную оболочку. После воздействия на них горячим паром, получают гранулы, увеличившиеся по сравнению с исходным размером, в 10 – 30 раз. После спекания гранул между собой формируются прочные, жесткие плиты.

Укладка труб по сетке

Большой популярностью пользуется экструдированный пенополистирол с низкой теплопроводностью. Из положительных качеств этого материала можно отметить следующее:

1. Влагостойкость и способность не пропускать пар обеспечивают сохранение теплопроводности утеплителя на одном уровне даже при воздействии на него влаги.
2. Экологичность и безопасность материала для человека и окружающей среды.
3. Биологическую пассивность и способность материала препятствовать образованию грибка и плесени.
4. Устойчивость материала к химическим реагентам.
5. Сохранение эксплуатационных качеств при экстремально низких (до –50 градусов) и высоких (+85 градусов) температурах.
6. Незначительный вес пенополистирольных плит позволяет использовать их на любых перекрытиях, не утяжеляя их конструкцию.
7. Материал прост в обработке, подрезке и укладке. Все работы можно производить самостоятельно, не привлекая помощников.
8. Благодаря гладкой поверхности, материал отлично взаимодействует с основанием, на которое он уложен.
9. Отличные теплоизоляционные свойства обеспечиваются пузырьковой структурой материала.
10. Пенополистирол одновременно создает гидроизоляционный слой, благодаря устойчивости к влаге.

Как и чем резать пенополистирол в домашних условиях?

Укладка труб по фольгированному слою с разметкой

Важным качеством для напольного покрытия является его бесшумность. Пенополистирольные плиты обладают отличными шумоизоляционными свойствами.

Толщина конструкции теплого пола с учетом заливки бетонной стяжки

Не менее важна безопасность материала – пенополистирол практически не горит и даже обладает свойством самозатухания. Однако в процессе тления выделяет вредные токсины.

На что обратить внимание при выборе

Выбирая пенополистирол для теплого пола, учитывают его качество и разновидность.

Гранулированная плотная структура пенополистирола

Оценка качества

О качестве пенополистирольных плит, которые будут применяться для утепления пола можно судить при их визуальном осмотре. Обратить внимание потребуется на следующее:

1. Изделие должно иметь яркий, равномерно распределенный цвет. Обычно в продажу поступают плиты оранжевого или синего цвета. Это никак не влияет на характеристики изделий, кроме тональности и равномерности окраски, которые говорят о качестве и соблюдении технологии изготовления плит.
2. Наличие легкого специфического запаха допустимо, а вот резкого неприятного запаха быть не должно.
3. При визуальном осмотре необходимо убедиться, что плита имеет четкие геометрические размеры, ее кромки ровные и плотные – не крошатся при надавливании.
4. Поверхность плиты должна быть ровной, иначе теплоизоляционные свойства будут существенно снижены.
5. Необходимо визуально оценить качество гранул – они должны иметь одинаковый размер без пустот.

При выборе плит стоит обратить внимание на их структуру на срезе

Совет! Разломив образец плиты пополам можно оценить ее качество, посмотрев на место разлома. Если гранулы в этом месте сохранили свою целостность, то это говорит о плохом сцеплении их между собой. Если плита качественная, то на месте разлома гранулы также разрушаются.

При разломе гранулы качественного пенополистирола также разламываются, благодаря прочной спайке

Виды

Свойства пенополистирола напрямую зависят от технологии его производства. В этой связи можно выделить три разновидности материала:

1. Не прессованный пенополистирол производится методом формовки смеси из предварительно высушенных и вспененных при температуре 80 градусов гранул. Это наиболее бюджетный вариант, для которого характерна высокая хрупкость.
2. Материал, произведенный методом экструзии (экструдированный пенополистирол) производится под действием реагента, который вводится в емкость-форму с последующим выдавливанием вспененной массы в форму плиты и сушкой.
3. При замене вспенивающего реагента автоклавом получается материал, не пригодный для использования в качестве теплоизолятора.
4. Схожие характеристики с экструдированным полистиролом имеют прессованные плиты толщиной от 15 до 70 мм.

Пенополистирольные шарики могут использоваться в качестве утеплителя в деревянном полу по лагам

Пенополистирол и альтернативные утеплители

Существует множество материалов, которые можно использовать для утепления пола, но от их использования отказываются по ряду причин:

1. Пробковая изоляция стоит дорого.
2. Утеплитель из минеральной ваты чувствителен и не может противостоять воздействию влаги от грунтовых вод, поэтому он не подходит при устройстве основания по грунту и на перекрытиях над неотапливаемым подполом.
3. Вспененный полиэтилен (фольгированный или обычный) под тяжестью стяжки уменьшается по толщине в несколько раз.
4. Пенопласт является хрупким материалом с недостаточной жесткостью. Его можно использовать в системе «теплый пол», но с условием отсутствия нагрузки, например деревянного пола с лагами.

Сыпучий полистирольный утеплитель

При утеплении пола пенопластом (рассыпчатым или плитным), его укладывают в свободное пространство между лагами, подшитое снизу фанерой или досками. Сверху укладывают пароизоляционную мембрану. По лагам закрепляют обрешетку, которая обеспечит качественную вентиляцию. Изготавливают настил из фанеры или другого листового материала. Он послужит основой для укладки петель теплоносителя по направляющим рейкам.

Укладка термораспределительной пластины по деревянному полу

На завершающем этапе уложенные трубы или электрокабель перекрывают листовым материалом (ГВЛВ, ОСП или фанерой) в два слоя со смещением, и укладывают финишный декоративный материал.

Важно! Пенопласт и гранулированный стирол, чтобы не утверждали производители, нуждается в проведении качественной гидроизоляции. Теплоизоляционные свойства утеплителя могут быть существенно снижены под воздействием влаги, проникающей в пустоты между гранулами.

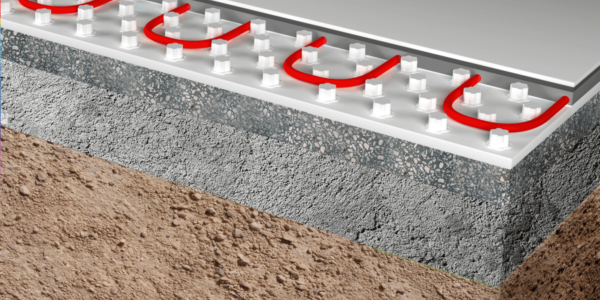

Пенополистирольные плиты с бобышками

Особой популярностью при укладке теплого пола пользуются пенополистирольные маты, специально разработанные для этих целей. Так называемые бобышки на их поверхности позволяют отказаться от применения дополнительных средств фиксации, существенно облегчив процесс монтажа теплоносителя.

Плиты с бобышками

К преимуществам таких плит относят следующее:

1. Изделия оснащены жестким пароизоляционным пенополистирольным слоем, обеспечивающим защиту от конденсата.
2. Мат может иметь ламинированное фольгированное покрытие, защищающее его от химических веществ, входящих в состав стяжки.
3. Выступающие элементы (бобышки) существенно упрощают прокладку теплоносителя.
4. Маты обладают незначительным весом и удобными габаритами, что упрощает их транспортировку и укладку.
5. Наличие боковых замков обеспечивает неподвижность конструкции монолитного теплоизоляционного ковра, лишенного мостиков холода и акустических швов.
6. Рельефная тыльная поверхность способна сглаживать незначительные неровности основания, обеспечивает его вентиляцию и шумоизоляцию.
7. Длительный срок службы матов (до 50 лет) достигается путем соблюдения правил эксплуатации системы теплого пола.
8. При заливке стяжки, рельефный пенополистирольный мат не меняет своей толщины под ее весом.

Заливка матов с бобышками стяжкой

Укладка матов с теплоносителем предполагает два способа завершающих этапов – заливку стяжки или устройство настила из фанеры, гипсоволокнистых или ОСБ плит. Второй способ более надежен в плане проведения экстренных ремонтных работ.

Видео — Советы по укладке матов из пенополистирола

Фольгированные материалы

Фольгированный полистирол имеет дополнительный слой с отражающим эффектом, что положительным образом влияет на энергоэффективность конструкции теплого пола за счет равномерного распределения тепловых потоков и обогрева помещения. На поверхности фольгированного слоя производителем наносится разметка, которая упрощают работу по фиксации теплоносителя.

Укладка труб по фольгированному утеплителю

Способы фиксации теплоносителя

Существует несколько способов фиксации теплоносителя.

Арматурная сетка и стяжки

Крепление труб осуществляется к арматурной сетке с ячейками 10 х 10 см с помощью пластиковых стяжек. По мере укладки трубы к сетке ее фиксируют пластиковыми стяжками, обрезая выступающие хвостики. Трубу при помощи пластиковых стяжек закрепляют через каждые 1–1,5 метра. При изгибе трубы на 90 градусов достаточно использовать пару пластиковых стяжек, при изгибе на 180 градусов используют три стяжки. К плюсам этого способа относятся простота и надежность, а также доступность пластиковых элементов. К минусам относится трудоемкость работ, вероятность повреждения труб об сетку, особенно если они выполнены из металлопластика, при хождении по полу. В месте соприкосновения трубы и сетки могут образовываться пустоты, что приведет к снижению теплоэффективности пола.

Фиксация труб к армирующей сетке стяжками

Арматурная сетка и пластиковые крепления

Производители предлагают специальные приспособления для фиксации труб к арматурной сетке. Благодаря фиксации сетки с помощью клипсы-крепления она и труба-теплоноситель приподнимаются над утеплителем. Это обеспечивает равномерное распределение стяжки под сеткой и под трубой. Тем самым сетка становится дополнительным армирующим слоем, а с поверхности трубы достигается максимальная теплоотдача.

Специальные пластиковые крепления

К плюсам такого способа фиксации теплоносителя относится:

• дополнительное армирование стяжки;
• отсутствие воздушных пустот и улучшенная теплоотдача;
• быстрая и простая укладка труб;
• меньше вероятность повреждения трубы.

К минусам относят более высокую стоимость креплений по сравнению с пластиковыми стяжками.

Пластиковые крепежи

Крепление трубы к пластиковым направляющим

Трубы можно фиксировать с помощью пластиковых направляющих, уложенных на гладкий пенополистирол. Длина их может быть разной, но чаще они имеют длину 50 см и вставляются друг в друга, закрепляясь на застежки. Таким способом они могут приобретать любой необходимый размер в зависимости от параметров помещения. Прежде чем фиксировать направляющие, необходимо заранее знать рисунок раскладки труб. Планки могут укладываться любым рисунком. Крепятся они к полистиролу П-образными пластиковыми скобами. Труба защелкивается жестко.

Из плюсов можно отметить быструю и удобную раскладку труб и их надежную фиксацию. Из минусов можно отметить сложность предварительной разметки и отсутствие дополнительного армирования стяжки.

Фиксация труб при помощи пластиковых направляющих

Укладка на пенополистирольные плиты с фиксацией

Плиты с бобышками требуют дополнительной фиксации. Бобышки играют роль направляющих, помогающих уложить трубу любым рисунком, а для их крепления используют якорные скобы. Их применяют и при креплении к фольгированному плоскому полистиролу.

Мат с бобышками

К плюсам относят распространенность таких крепежей и матов в строительных магазинах, бобышки защищают трубу от повреждений и позволяют облегчить процесс ее укладки. К минусам относится высокая стоимость плит и необходимость применять дополнительные средства фиксации труб.

Крепление с помощью пластиковых скоб

Мат с бобышками с фиксацией

Современные производители усовершенствовали пенополистирольные маты с бобышками, исправив их форму таким образом, чтобы они прочно удерживали трубы-теплоносители. Шаг укладки должен быть кратным 50 см. К плюсам относится надежная, прочная и удобная фиксация трубы. Такой мат одновременно является утеплителем и средством фиксации трубы. Перекрытие является жестким и под действием нагрузок не проминается, труба надежно защищена от повреждений. Помимо этого такой мат является отличным сочетанием цены, удобства и надежности. К минусам относится высокая стоимость плит.

Усовершенствованные бобышки надежно фиксируют трубу

Видео — Преимущества матов

Крепление на липучку

Новинка – крепление труб на липучку. Фиксация происходит за счет надежного сцепления ленты, обматывающей трубу и ворсистого основания. При укладке труба крепко прилипает к утеплителю. К плюсам относится скорость монтажа, удобство укладки и фиксации, отсутствие необходимости применять дополнительные средства крепления. Из минусов отмечают отсутствие разметки, что усложняет укладку. Есть предположение, что возможен сдвиг труб при хождении по полу.

Трубы с липучкой

Цены на пенополистирол для теплого пола

пенополистирол для теплого пола

Видео — Укладка  теплого водяного пола по полистирольным матам

Система водяного теплого пола чаще всего применима в частных домах и коттеджах, в качестве основного источника тепла и в дополнении к батареям и радиаторам. Стоит уделить огромное внимание теплоизоляции такого пола, для увеличения эффекта обогрева. При монтаже такой системы без теплоизоляции вся теплоотдача будет направлена вниз.

При наличие теплого воздуха может начаться сильное образования влажности и конденсата, а это самая лучшая среда для образования сырости, микроорганизмов и плесени. Это оказывает опасное воздействие на здоровье человека и может привести к разрушению фундамента дома. Одним из самых ходовых и популярных видов теплоизоляции является пенополистирол.

Содержание

Общие сведения

История появления материала

В 1930х годах ученым удалось синтезировать смолы дерева Стиракс, благодаря чему появилось вещество стирол. После чего химическое соединение — пенополистирол получило огромную востребованность, его начали использовать для корпуса многих видов техник. А так же для упаковки других предметов, и их теплоизоляции.

Разновидности пенополистирола

Производители пенопласта создают различные технологии в зависимости от его применения, характеристик и способа укладки.

Существует несколько его типов:

• Беспресовный
• Экструдированный
• Фольгированный
• Профильный.

Беспрессовый пенополистирол

Получение этого вида, производится так, что частицы пенополистирола помещают в кипящую, горячую воду, доводят до разбухания, а после помещают в специальный прибор.

Имеет совсем невысокую цену, частыми покупателями его являются установщики водяного пола.

Экструдированный пенополистирол

Этот вид пенополистирола получают способом, перемешивания гранулированного пенополистирола и вспененного вещества под действием нагрева и высокого давления. Полученную массу давят через экструзионный набор с головкой. Этот материал пользуется спросом установщиков теплых полов а так же для утепления домов, крыш и фундамента.

Фольгированный пенополистирол

Особенность этого вида заключается в том, что у него существует дополнительный фольгированный слой. Часто применим для систем утепления полов, отражающий слой из фольги позволяет обогревать более эффективно, так как способствует равномерной теплопередачи от пола вверх.

Для водяных теплых полов всегда необходимо прокладывать слой фольги, для перенаправления тепла. Но если вы воспользуетесь фольгированным пенополистиролом, эта необходимость отпадает. Запомните что этот материал запрещено использовать при установке инфракрасных теплых полов.

Внимание!!! Эту разновидность необходимо будет гидроизолировать дополнительно, так как бетонная тяжка сможет разъесть алюминиевый слой из фольги.

Профильный пенополистирол

Пенополистирол под теплый пол с бобышками, располагающимися поверх плиты, значительно упрощают работу, исключает необходимость в армированной сетке и установки направляющих.

Достоинствами этого типа являются:

• Высокая прочность, устойчивость к механическим повреждениям.
• Оболочка, которая выполняет функции пароизоляции, для защиты от влажности.
• Слой фольги в ламинировании, составляет безопасность от химии.
• Снизу у плиты небольшой рельеф, позволяющий вентилировать и сглаживать некоторые неровности.

Преимущества пенопласта

1. Маленький вес и простота в использовании. Легко разрезать и стыковать плиты между собой. Для избежания появления на стыках влажности стоит проклеить там малярным скотчем.
2. Обладает низким уровнем теплопроводности. При установке даже тонкого слоя, вы обеспечите себе отличную теплоизоляцию.
3. Устойчива к возгоранию, поэтому отлично подойдет не только к водяному, но и к электрическому виду теплого пола.
4. Благодаря своему составу не дает повода для появления плесени и другим микроорганизмов.

Является самым экологическим материалом. Даже при высокой температуре не станет выделять вредных, химических паров. Исключает появление аллергических реакций.

Куда разрешается ложить

• На грунт, который предварительно утрамбовывают.
• На гравий, защищенный от появления влажности.
• На бетоне, после покрытия гидроизоляцией.
• На деревянной поверхности, под слоем гидроизоляционного материала.

Если теплоизолятор изготовлен качественно, он будет обладать следующими качествами:

• Высокой устойчивостью к температурным перепадам,
• Отличным уровнем шумоизоляции,
• Легкость при использовании,
• Экологическая чистота,
• Устойчивость к горючим и химическим веществам,
• Бесшовность,
• Иммунитет к попаданию влаги.

Особенности при укладке

1. Перед монтажом теплоизоляции необходимо подготовить пол, залить бетонно-цементную стяжку и произвести его выравнивание.
2. Если разместить специальную, антиаккустическую пленку то вы обеспечите себе отличный уровень шумоизоляции.
3. После выполнения предыдущих этапов, укладываются плиты пенополистирола, так что бы они могли свободно двигаться.
4. Накрываем пол гидроизоляционной пленкой (если ее толщина будет меньше 0,2мм, вы не получите хорошего эффекта). На стыках пленку рекомендуется накладывать слой на слой для большей эффективности.
5. Следом снова наносится бетонная стяжка пола, слой должен составлять не менее 5 см.
6. Последний этап это укладка финишного покрытия, например линолеум, паркет и т.д.

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Изоляционная прослойка нужна для снижения нагрузки на обогревательное оборудование и для сохранения полученных микро-климатических параметров. Она препятствует утечке тепла через перекрытие в неотапливаемые зоны, задает необходимое направление теплового потока. Лучше всех известных утеплителей с перечисленными задачами справляется пенополистирол: для теплого пола он является общепризнанным оптимальным вариантом.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. Сведения о различиях помогут определить, что лучше купить для обустройства системы подпольного обогрева с конкретными техническими данными.

Вспененный пенополистирол и его конкуренты

Из используемых сейчас в строительстве утеплителей практически все применимы для обустройства систем подпольного обогрева. Однако есть оговорки, приостанавливающие желание профессиональных и самостоятельных строителей покупать и укладывать:

• пробковую изоляцию, цена которой наталкивает на мысль о поиске более доступной альтернативы;
• минеральную вату, излишне чувствительную к действию грунтовой воды, из-за чего весьма нежелательно ее использование в конструкциях полов по грунту и над неотапливаем подпольем;
• вспененный полиэтилен с фольгированной оболочкой или без нее – материал, троекратно уменьшающийся в толщину под весом стяжки;
• гранулированный и прессованный пенопласт, привлекающий стоимостью и изоляционными качествами, но не обладающий достаточной жесткостью.

Отметим, что гранулированный и прессованный пенопласт для теплого пола – материал вполне подходящий, если на него не предполагается распределять нагрузку. Т.е. дешевле и практичнее ничего не найти для устройства обогревательного оборудования в конструкции деревянного пола с лагами и холодным подполом.

В общих чертах схема сооружения теплого пола с пенопластом или рассыпчатым полистирольным утеплителем будет выглядеть так:

• Гранулами полистирола или разрезанными пенопластовыми плитами заполняется свободное пространство между лагами, установленными на дощатое или фанерное основание.
• Сверху утеплитель застилается пароизоляционной мембраной, затем в крест лагам сооружают дополнительную обрешетку для обеспечения вентиляции.
• К обрешетке крепят фанеру или подобный листовой материал.
• Устанавливают направляющие из реек, между которыми будут укладываться петли теплого пола.
• Далее в соответствии с бюджетом. Либо только по пути прохождения труб водяных полов или электрокабеля настилается фольга 30 мкм толщиной, либо полностью застилается фольгированным полиэтиленом. Либо между реек устанавливаются металлические профилированные направляющие, выпускаемые специально для деревянных теплых полов.

После укладки труб или кабеля конструкция перекрывается фанерой, плитами ОСП, листами ГВЛВ согласно правилам сухой стяжки, а затем настилается покрытие. По умолчанию принимаем, что от грунтовой влаги и конденсата эта конструкция защищена гидроизоляцией со стороны подполья или она имелась уже под дощатой или фанерной черновой основой.

Внимание. Несмотря на уверения большинства изготовителей в невосприимчивости пенопласта и гранулированного стирола к влаге, провести гидроизоляцию нужно обязательно. Иначе проникнувшая в поры и в промежутки между гранулами влага ощутимо снизит изоляционные качества утеплителей.

Очень желательно со стороны подвала защитить материал еще и мелкой металлической сеткой от грызунов. Полистирол у них не вызывает аппетита, но не стоит им предоставлять возможность для дегустации.

Специальная отражающая подложка способствуют равномерному распределению тепла по поверхности пола, а также фактически ускоряет нагрев системы. Очень важно правильно выбрать материал под различные системы. Поможем в этом разобраться тут: https://pol-master.com/tepliy-pol/podlozhka-pod-teplyj-pol.html.

Технические и технологические плюсы пенополистирола

От своих изоляционных собратьев вспененный полистирол отличается повышенной плотностью, прочностью и жесткостью, что обусловлено методикой изготовления.

Производственные этапы в упрощении:

• Полистирол или одну из его производных согласно названию будущего продукта вспенивают путем введения в исходную массу низкокипящей жидкости.
• В результате кипения образуются облаченные водонепроницаемой стирольной поверхностью гранулы. Внутри гранул газ, определяющий легкость и изоляционные свойства материала.
• «Полуфабрикат» нагревают паром для увеличения мелких дробинок в 10ти и даже в 30ти кратном размере.
• Затем увеличенные гранулы спекают между собой и формируют плиты утеплителя с мелкими, но весьма прочными многочисленными ячейками.

От способа спекания зависят технические данные продукции. Для соединения отдельных составляющих в теплоизоляционное изделие используют спекающие суспензии, пресс-оборудование, экструдеры, автоклавы. В строительстве наиболее популярен экструдированный пенополистирол, подходит он не только для устройства теплого пола, но и для утепления цокольных этажей, для теплоизоляции подвалов, стен. Правда он редко применяется в качестве утеплителя межэтажных перекрытий. Чаще всего конструкции между этажами оснащают вспененным полиэтиленом или пробкой. Ведь они тоньше и особой оптимизации теплотехники там не требуется.

Экструдированный вспененный утеплитель предложен потребителю в многочисленных разноцветных вариациях, колорит которых зависит от предпочтений производителя и ничуть не влияет на сферу применения. Укладывать его можно:

• на грунт с предварительной трамбовкой, засыпкой щебнем и 10сантиметровой песчаной подготовкой;
• на бетонный пол, застеленный полиэтиленовой прослойкой в 0,2 мм;
• на деревянные балки, покрытые полиэтиленом или пергамином.

Обратите внимание. Использование изоляционных битумных мастик, материалов с содержанием растворителей запрещено. Они разрушают структуру и растворяют пенополистирол.

Укладывать жесткие пенополистирольные плиты можно даже на утрамбованный гравий. Главное не забыть, что в любом случае утеплитель нужно защитить от влаги и отсечь от стен, чтобы прервать передачу тепла и звуковых колебаний.

В большинстве помещений предусмотрен практичный и прочный бетонный пол, но он холодный. Для экономии энергоресурсов и денег его необходимо утеплить. Расскажем как это сделать в нашем обзоре технологий монтажа: https://pol-master.com/tepliy-pol/uteplenie-betonnogo-pola.html.

Специфика фольгированного утеплителя

Использование плит вспененного полистирола в системах теплых полов требует доработки посредством производства разметки, установки направляющих, в подборе креплений и нуждается в использовании фольги. Настилается она поверх теплоизоляции. Цель использования фольги заключается в экранировании энергии и в равномерном распределении тепла по всему периметру, иначе теплый пол станет работать с эффектом «зебры». Т.е. вокруг труб с теплоносителем или вокруг кабеля температура будет больше, а в промежутках между теплопроводящими компонентами меньше.

Чтобы сократить количество технологических процессов, плитный пенополистирол заведомо оснастили полезным алюминиевым слоем. Еще подумали и нанесли разметку на поверхность для облегчения укладки труб или кабеля змейкой, улиткой и т.п., чтобы не нужно было устанавливать разбивочную сетку для обогревательных петель. Потом плиты дополнили линейкой и стыковочным фальцем. А некоторые разделили на планки с общей фольгированной основой, чтобы можно было сворачивать-разворачивать и легко переносить.

В общем, старались облегчить трудовые будни укладчика, как могли. Изобрели для крепежа плит фольгированный скотч, для теплопроводов хомуты да клипсы, для удобной укладки петель пластиковые направляющие. В итоге получилось немало вариантов отдельных комплектующих и готовых наборов фольгированного пенополистирола, благодаря чему для теплого пола можно найти продукт, идеально соответствующий уровню мастера, его желанию потрудиться, проявить смекалку и соблюсти технические требования.

Однако все недостатки так и не устранили. Фольгированную теплоизоляцию под теплые полы нужно покрывать полиэтиленовой пленкой. Иначе пенополистирольный утеплитель довольно быстро разъест залитая сверху стяжка из бетона или цементно-песчаного раствора.

Пенополистирольные плиты с бобышками

Выше описанные достижения не дали фантазии разработчиков иссякнуть. Окончательно отказаться от сеток, разметки и направляющих помогло изобретение плит с заранее сформированными бобышками. В перечне преимуществ данных плит:

• повышенная плотность и, как следствие, более высокая механическая прочность;
• наличие пароизоляционной оболочки из жесткого полистирола, защищающей от конденсата;
• ламинирование фольги против химической агрессии стяжки;
• бобышки, облегчающие прокладку петель в соответствии с любым технологическим «орнаментом»;
• легкий вес, который нравится укладчику и незначительно нагружает основание;
• боковые замки, благодаря которым можно соорудить монолитный теплоизоляционный ковер без акустических швов и мостиков холода;
• рельефная изнанка, обеспечивающая вентиляцию, легкое сглаживание мелких неровностей, оберегающая уши соседей от журчания работающей системы.

Важно. Любой тип теплоизоляции под теплый пол в бетонной стяжке сооружается с соблюдением деформационного зазора по периметру. Нужны также деформационные швы, которые в жилых помещениях удобней устроить в дверном проеме.

Материал не выделяет вредных для пользователей токсинов, если его не нагревать до 180º С, что вряд ли смогло бы случиться. Без последствий проходят краткосрочные нагревы до 110º. Хозяева, соблюдающие условия эксплуатации, будут пользоваться теплым полом с пенополистирольной теплоизоляцией как минимум 50 лет.

Укладчику плит с бобышками стартовать нужно будет с дальнего от двери угла. Элементы пола располагают согласно принципу кирпичной кладки, т.е. со смещением стыкового шва последующего ряда относительно данного ориентира предыдущего ряда.

Подробнее про различные материалы для утепления пола вы можете прочитать в нашей специальной статье: https://pol-master.com/tepliy-pol/teploizolyaciya-dlya-teplogo-pola.html. Обзор утеплителей и тесты различных подложек.

Алгоритм работы:

• Подготовленное бетонное основание застилаем слоем полиэтилена. Укладываем его с нахлестом в 10 см, крепим отдельные составляющие строительным скотчем.
• Крепим к стенам демпферную ленту в один слой. Для облегчения процесса на ее тыльной стороне имеется клейкая полоска.
• В дверном проеме устанавливаем полосу из двух развернутых друг к другу тылом отрезков демпферной ленты. Они сами склеятся благодаря вышеупомянутой клейкой полоске.
• Первый ряд укладываем, как положено, с деформационными отступами от стен.
• Обрезаем последнюю в ряду панель согласно ситуации.
• С полученного отрезка панели начинаем следующий ряд.

Перед заливкой стяжки поверх кабеля или труб стелить гидроизоляцию больше не нужно, потому что большинство плит имеет защитную поверхность из лавсана.

Какой материал и схему укладки выбрать, исполнителю подскажет желание приложить усилия или выложить деньги. Естественно, усовершенствованный утеплитель стоить будет дороже, но подготовка пола к укладке труб или кабеля не заставит перенапрягаться и терять время. Экономным и усердным мастерам стоит проявить свои лучшие стороны и воспользоваться экструдированным пенополистиролом без разметки, фольги, фальцевых замков и креплений.

Иногда установка теплого пола выглядит тяжелой, утомительной и дорогостоящей. Бетонную стяжку не всегда может выдержать перекрытие. Работа по ее установке пыльная, грязная и трудоемкая. Электрический теплый пол отпугивает своей дороговизной. Существует вариант, который не обладает этими недостатками — теплый пол, сделанный с использованием полистирола.

Пенополистирол для теплого пола

Полистирол был создан в 1929 году. Выпуск этого материала в Советском Союзе осуществлялся, начиная с 1965 года.

Преимущества и недостатки использования

Если владелец квартиры предпочтет установку пенополистирольного пола, он сможет воспользоваться следующими преимуществами:

• ЭППС может быть использован в большом диапазоне температур: от −60 до +85 градусов.
• В нем высокое содержание воздуха. Это определяет высокий уровень теплоизоляции.
• Пористая основа обеспечивает небольшой вес. Содержание воздуха в материале может достигать 97%.
• Лист пенополистирола не впитывает влагу, что дает возможность применять его в качестве влагоизоляционного материала.
• Шумоизоляционные свойства таковы, что трехсантиметровый слой обеспечивает снижение шума не 25 дБ.
• Этот материал менее пожароопасен по сравнению с деревом. Порог возгорания у него в два раза выше.
• Технология укладки пенополистирольного пола относительно несложная.

Этот материал можно класть на любое основание. Например, такой теплый пол можно монтировать на деревянном основании.

У пенополистирола имеются свои недостатки:

• При возгорании он начинает выделять опасные для человека газы.
• Он не пропускает пар. Из-за этого может образовываться конденсат.
• Этот материал способен незначительно впитывать воду. Чтобы этого избежать, рекомендуется использовать экструдированный пенополистирол, у которого отсутствует такой недостаток.
• Он уязвим к воздействию прямых солнечных лучей. Постепенно под влиянием ультрафиолетового излучения материал начинает разрушаться.
• Пенополистирол едят мыши.
• Имеет низкую механическую прочность.

При попадании любых растворителей он начинает разрушаться.

Разновидности пенополистирола для использования в теплых полах

Существуют различные виды рассматриваемого материала. Каждый из них имеет важные особенности, которые необходимо учитывать при установке теплого пола.

Профильный

Такие плиты из полистирола являются многослойными. Верхняя часть изготавливается из жесткого пароизоляционного материала. Его высокая механическая прочность защищает утеплитель от разрушения. Они не создают эффекта теплицы.

Предусмотрено наличие боковых замков, позволяющих герметично стыковать плиты между собой. Нижняя поверхность сделана рельефной, она позволяет сгладить неровности основания.

Фольгированный полистирол

Этот вид пенополистирола под теплый водяной пол является смешанным материалом. На обычный пенополистирол с одной или обеих сторон накладывают слой полированной фольги, имеющей алюминиевую прослойку. Вместо последней может быть использована металлизированная пленка из полипропилена.

Этот полистирольный материал хорошо подойдет при использовании для теплого пола. Металлизированная пленка будет отражать солнечные лучи, защищая материал от ультрафиолетового излучения.

Непрессованный

Такая разновидность пенопласта для теплого пола считается наиболее дешевой. Ее получают путем высушивания гранул. Процедуру выполняют при температуре 80 градусов, вновь расплавляя состав. Далее вновь повторяется просушка. Эти шаги повторяют несколько раз, после чего заливают в форму и дожидаются полного высыхания.

При производстве тратится вдвое меньше изопентана, чем в обычном случае. В результате уменьшаются затраты на производство. Непрессованная разновидность пенополистирола отличается меньшей прочностью.

Экструдированный теплоизоляционный материал

Этот пенопласт под теплый пол отличается тем, что для производства гранул применяются высокая температура и давление. В процессе изготовления такого экструдированного материала вводят нужное количество двуокиси углерода и смесь различных фреонов.

Получившийся состав выдавливают через экструдер. После проведения сушки материал станет готовым к использованию. Он имеет более высокую плотность, чем обычно.

Прессованный и автоклавный

Процесс производства автоклавного материала практически не отличается от создания экструдированного. Различие состоит в использовании автоклава при процедуре вспенивания или спекания гранул.

Технология монтажа теплого пола с применением вспененного полистирола

Установка с использованием рассматриваемого материала значительно менее трудоемка по сравнению с применением бетонной стяжки.

На какое основание укладывается

Пенополистирол для теплого пола можно укладывать практически на любое основание, которое может использоваться для пола в квартире или в частном доме. Из-за небольшого веса отсутствуют требования по прочности к основанию. В частности, подойдет цементный или деревянный пол.

Работа выполняется в следующем порядке:

1. При подготовке поверхности к использованию необходимо обратить внимание на устранение неровностей пола. Качественная укладка возможна лишь в том случае, если на нем нет видимых впадин или ямок. Предельно допустимый уровень неровностей составляет 2 миллиметра на квадратный метр.
2. Иногда для улучшения тепло- и звукоизолирующих качеств под теплый пол укладывают специальную гидроакустическую изоляционную пленку.
3. Далее производят укладку плит пенополистирола. При этом надо следить за тем, чтобы плиты плотно прилегали друг к другу. Не должно быть ситуаций, когда они стыкуются с напряжением.
4. На плиты укладывают алюминиевые элементы, на которых будут затем расположены трубы теплого пола. Важно, чтобы алюминий был расположен не менее, чем на 80% площади.
5. После укладки труб делают пробный запуск системы. Достаточно, чтобы длительность проверки составляла сутки.
6. Сверху располагают гидроизоляционный слой. Пленку выкладывают так, чтобы края не менее, чем на 0,1 метра накладывались друг на друга.

Сверху можно располагать любую финишную отделку. Для этого подойдут паркет, линолеум, ламинат, плитка, ковролин или другой. Однако, если будет выбрана плитка или мягкое покрытие, то под него нужно положить твердое основание (например, плиты ДСП).

Методы крепления теплоносителя

Фиксация труб делается с помощью нескольких способов:

• Может быть использована напольная арматурная сетка с величиной ячейки, равной 10 см. Трубы будут прикрепляться к ней с помощью специальных пластиковых стяжек.
• Применяется аналогичный метод, при котором используются особые пластиковые крепления.
• Трубы прикрепляются к направляющим, которые сделаны из пластика. Они имеют несложное устройство. Отдельные детали обычно имеют длину не более 50 см и вставляются друг в друга.
• Может применяться крепление труб к пенополистирольным матам на липучку.

Наиболее удобным вариантом является использование плит с бобышками, которые держат вышестоящие слои. Трубы располагаются между ними.

Советы и рекомендации по укладке водяных теплых полов

Перед работой необходимо решить, какая толщина должна быть у утеплителя. Если помещение внизу отапливается, то будет достаточно, если взять 10-12 мм. В противном случае нужно обеспечить слой с толщиной не менее 3 см.

Важно устанавливать теплые полы, изолируя их от поступления влаги, иначе они в значительной степени утратят свои теплоизоляционные свойства. Для этого снизу кладут гидроизоляционную пленку.

Теплый пол из полистирола соединяет качество работы и относительную простоту укладки. В отличие от других вариантов он может применяться практически в любом жилье.

Необходимые инструменты и материалы

ПеноблокиШлакДемпферная лентаЦементСетка металлическаяПоказать все<index>

Говорить о том, что пенопласт популярен в качестве утеплителя, будет совершенно лишним. Им утепляют стены снаружи и изнутри, делают теплые мансарды и потолки. Но пригоден ли пенопласт для пола? Ведь, как известно, этот материал боится механических повреждений. Давайте разберемся вместе.

Какой пенопласт выбрать для пола – особенности выбора

Пенопласт пригоден для утепления поверхностей как в жилых, так и промышленных помещениях, он подходит как под обычный, так и под теплый пол. Преимуществ у такой теплоизоляции предостаточно:

• пенопласт – это самый распространенный напольный вид утепления;
• материал на 97–98 % состоит из воздуха, который является наилучшим природным утеплителем;
• пенополистирол сохраняет свои физические и химические качества в рамках -180°С … +180°С;
• материал полностью синтетический, а потому не представляет никакого интереса для гнилостных бактерий;
• пенопласт экологически безвредный – он состоит, помимо воздуха, из углерода и водорода;
• гранулы полистирола проходят обработку горячим паром, благодаря чему они увеличиваются в объемах и приобретают водоотталкивающие свойства – пенопласт практически не впитывает влагу;
• плиты материала имеют совершенно одинаковые размеры, резать пенополистирол очень удобно.

Существует достаточно много производителей пенопласта, к этому разнообразию следует добавить и большой выбор среди марок пенополистирола. Отличаются они плотностью, например, марка 25 имеет плотность от 16 до 25 кг/м³ согласно ГОСТ, а марка 35 имеет плотность в рамках от 26 до 35 кг/м³. К слову, многие ошибочно полагают, что номер марки обозначает фактическую плотность, на самом же деле это не так, достаточно, чтобы данный показатель вписывался в рамки, установленные ГОСТом.

Правда, производители далеко не всегда вписываются даже в установленный минимальный предел, а пенопласт плотностью реальных 35 кг/м³ и вовсе не найти. Поэтому оптимальный вариант для жилого строительства – приобрести пенопласт марки 25 от честного производителя. Фактических 20 кг/м³ будет предостаточно для утепления любого пола.

Пенопласт как утеплитель деревянного пола

Владельцам дачных домиков или коттеджей очень часто приходится сталкиваться именно с утеплением деревянных полов. Древесина сама по себе неплохо сохраняет тепло, однако у нее есть неприятное свойство усыхать, образовывая щели, сквозь которые проходит холодный воздух. Перед тем, как утеплить пол пенопластом, обязательно прочтите эту статью – вы найдете много полезной информации.

Для начала следует провести стандартные работы – очистить поверхность от мусора, заделать щели в основании. Утепление невозможно без настила гидроизоляции – хоть пенопласт не боится влаги, но есть еще деревянные детали. Если это будут полосы материала, например, полиэтиленовой пленки, обязательно делайте нахлест не менее 10 см и тщательно проклеивайте стыки строительным скотчем. Специалисты рекомендуют вместо обычной полиэтиленовой пленки использовать улучшенные материалы, которые изготовлены из особой водоотталкивающей основы и, к тому же, еще и обладают свойствами отражения тепловых лучей.

Затем изготавливается каркас из деревянных лаг, в промежутках между которыми и будет располагаться теплоизоляционный материал. Промежуток этот может быть не более 60 см для дощатого пола и 40 см при последующем монтаже ламината или паркета. Благодаря наличию лаг последующие нагрузки равномерно распределяются на весь каркас, что исключает проседание пола даже под тяжелыми предметами обстановки. Между лагами пенопласт может укладываться в плитах, или засыпаться в виде насыпных гранул, хотя первый вариант предпочтительнее. В зависимости от качества основы, следует приобретать плиты разной толщины. Толщина пенопласта для утепления холодного грунтового пола должна быть не менее 20 см.

Цементно-песчаная стяжка – можно ли заливать на пенопласт?

Как утеплить пол пенопластом, если планируется делать стяжку? Процесс утепления чем-то похож на предыдущее описание теплоизоляции – мы снова делаем многослойный «пирог» из слоев гидроизоляции, утеплителя и непосредственно самой стяжки. Однако добавляются и такие элементы, как армирующая сетка, демпфирующая лента. Обо всем по порядку.

Если стяжка делается на грунтовую основу, то для начала снимается толщина грунта не менее 15 см. Если же вы намерены сделать подсыпку из керамзита, то углубиться следует еще больше, учитывая слой подсыпки. Грунтовую поверхность следует выровнять и утрамбовать – не должно быть никаких перепадов, ям, бугорков.

После выравнивания прокладывается гидроизоляция. Если это полиэтиленовая пленка, то ее плотность должна быть не менее 150 микрон. Пленочные полосы необходимо состыковывать, как и в предыдущем варианте, с большим нахлестом и проклеить строительным скотчем.

Затем по всему периметру помещения на стыке стен и стяжки прокладывается демпферная лента – она сохранит необходимый резерв свободного пространства, который необходим для теплового расширения пола, и позволит избежать появления трещин из-за внутреннего давления.

Затем проводится заливка первого слоя стяжки, толщина которого должна быть не менее 6 см.  Стяжка совершенно стандартная по своему составу – на одну часть цемента четыре песка. Разравнивая замес по черновому полу, сразу же укладывайте на состав плиты утепления, стараясь соблюдать шахматный порядок. После укладки дайте полу как минимум день, чтобы просохнуть и затвердеть. Этот этап следует пропустить, если утепление пола пенопластом происходит поверх бетонного основания под новую стяжку.

</index>

Советы по экономии

Используемые источники:

• https://pol-exp.com/penopolistirol-dlya-teplogo-pola/
• https://polsdelat.ru/teplyj-pol/montazh-teplyj-pol/osobennosti-ukladki-penopolistirola-dlya-teplogo-pola-video.html
• https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html
• https://www.tproekt.com/penopolistirol-dlya-teplogo-pola/
• https://remoskop.ru/penoplast-uteplenie-pola-stjazhku-tolshhina.html
