Пеллетный котел своими руками: устройство, принцип работы, детали сборки

Современные устройства для нагревания воды и отопления работают на различных видах топлива. Современные твердотоплевные варианты отличаются высоким КПД и экономичностью. Практичная пеллетная печь своими руками создается по чертежам, которые могут быть разработаны в сотрудничестве с профессионалами или созданы на заказ. Схема сборки поможет избежать ошибок во время проведения основных работ.

СвернутьСодержание:

Есть ли смысл делать?

Часто перед человеком, желающим установить в своем доме подобный агрегат, возникает вопрос, нужно ли собирать печь на пеллетах своими руками или лучше всего приобрести уже готовый вариант. Нужно помнить, что в первом случае человек сможет создать агрегат, который будет по всем параметрам подходить под существующие условия, а во втором – придется использовать уже готовую к работе конструкцию, но не учитывающую индивидуальных особенностей помещения. Если же сомнения вызваны видом используемого топлива, то здесь требуется знать, что пеллет – это вид переработанных отходов древесного и сельхозпроизводства, что делает топливо эффективным в плане выработки тепла, но экономичным по стоимости. Подобная самодельная печь является экологически безопасной, так как:

не загрязняет воздух;
не содержит в испарениях вредных компонентов;
не требуют специальных заготовок топлива, что исключает рубку деревьев.

Важно помнить: пеллеты необходимо хранить в особых условиях, так как они очень легко загораются, что может стать причиной пожара в помещении.

Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации.

Принцип работы и особенности конструкции

Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.

Общая схема

Дальнейшая работа проходит так:

продукты горения поступают в зольник;
автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).

Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.

Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:

камера сгорания небольшая;
до 72% теплосъема проходит в конструкции;
горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%);
некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).

Выделяют 3 основных типа оборудования:

пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины;
комбинированные печи/котлы, способные короткое время работать на дровах или угле;
Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.

Стоимость каждого типа отличается, так выше будет по цене универсальный вариант, так как схема и конструкция сложнее, так как она учитывает каждый используемый печью вид топлива.

Преимущества и недостатки

Качественно составленная схема современного котла на прессованных древесных отходах, должна учитывать все существующие у печей этого типа достоинства и недостатки. Преимущества, которые предлагает печь в процессе использования:

Экономичность (для отопления не нужно использовать дров или угля).
Высокое КПД (выше только у газовых котлов и печей).
Качественное оборудование (даже самодельная печь должна быть собрана из хороших материалов).
Отопление на пеллетах отличается высокой теплотворностью.
Стоимость топлива ниже аналогов.
Долговечность и надежность работы.
Полная безопасность эксплуатации печи.
Автоматизация процесса подачи топлива.
Нет необходимости в постоянном контроле со стороны человека (печь автоматизирует процесс подачи пеллет, поддержание температуры).

Дополнительное преимущество печей – отсутствие любых неприятных запахов и характерного при горении черного дыма, что повышает экологичность конструкции.

Чертежи, если печь самодельная, должны учитывать и существующие недостатки:

Высокая стоимость импортных комплектующих, используемых для самостоятельного сбора печи.
Сложности с закупкой гранул, так как этот вид топливных элементов недостаточно хорошо развит в нашей стране.
Необходимость использования электричества для работы и корректных показателей приборов автоматики.

Важно учитывать! Отключение на 7-10 часов допустимо и не потребует новой настройки. Перенастройка системы потребуется, когда электричество отсутствует более 10 часов. Рекомендуется обеспечить печь самостоятельным источником электричества – установить генератор, который будет подключен к котлу.

Руководство по сборке

Пеллетная печь, собранная своими руками – агрегат, состоящий из горелки, корпуса с теплообменником, топливника, бункера и шнекового механизма (он используется для подачи в котел прессованного топлива).

Горелка

Используемая в печах горелка, может иметь различную конструкцию, чертежи составляются для них отдельно, так как технические характеристики и принцип работы будут также различаться. Объемная горелка устанавливается во время самостоятельной сборки непосредственно в топку нагревательного устройства. Основные материалы горелки – сталь и чугун.

Конструкция пеллетной горелки

Необходимо помнить, что самодельная пеллетная горелка для котла не будет отвечать требованиям безопасности без предварительного контроля со стороны специалиста, так как обычный человек может не знать всех тонкостей работы. Установить горелку нужно в строгом соответствие с нормативами.

Также, горелка для пеллетного котла, собираемого своими руками, может быть дополнена системой поджига. Он бывает ручным и автоматическим. Если выбрана автоматика, то потребуется дополнительно установить электрический вентилятор. Факельная горелка отличается от прочих вариантов небольшой мощностью и имеет удобные для использования в домашних условиях компактные размеры.

Ретортная горелка имеет вид чаши. Ее наполнение производится снизу. Вентилятор подает в зону горения воздух, попадает он в горелку через специальные небольшие отверстия.

Способы подачи топлива в горелку

Покупка

Горелка, собранная в условиях производства, потребует серьезных вложений. Средняя стоимость готовой составляет порядка 75000 рублей. На стоимость влияет:

Производитель.
Применяемые материалы.
Размеры.
Тип поджига.

В целях экономии предлагается создать горелку своими руками по имеющимся схемам и чертежам.

Изготовление своими руками

Самодельный пеллетный котел, чертежи которого выбраны для работы, должен соответствовать типу горелки. Ее также можно изготовить своими руками. Горелка, работающая в агрегате, является пожаробезопасной. Срок работы при правильной сборке составляет не менее 10-15 лет (производственные варианты способны работать до 20 лет). Все инструменты и комплектующие, которые требует горелка, можно приобрести в обычном магазине.

Схема пеллетной горелки

Параметры следует высчитывать с помощью специалиста или специального калькулятора. Видео по монтажным работам, связанным с горелкой:

Корпус и теплообменник

Корпус рекомендуется сделать из шамотного кирпича (устойчив к высоким температурам, перегреву и перепаду температурных значений). Также подходит для этого элемента чугун.

Теплообменник создается из труб. У них должно быть квадратное сечение. Нужно сделать отверстия, чтобы в дальнейшем подвести круглые трубы. Материалом служит листовая сталь, толщина составляет 4-6 мм. В передней и задней стенках должны располагаться технические дверцы (потребуются для тех. обслуживания агрегата). Инструменты – сварочный аппарат и дрель.

Теплообменник, согласно имеющимся схемам, располагается внутри корпуса котла.

Пример конструкции

Топливник

В качестве топливника можно использовать купленный или самостоятельно сделанный элемент. Эта часть котла обеспечивает приток топлива, необходимого для поддержания оптимальных температурных показателей. Рекомендуется, чтобы он был средних размеров для заправки печи сразу на 2-3 дня.

Материал для самостоятельного изготовления – сталь жаропрочная, толщина материала – от 5 мм. Идеальный вариант — углеродистая сталь (марка СТ20). Для изготовления дверок и жаровых труб используют также сталь, но толщиной от 6 мм. Для колосниковой решетки потребуется сталь, толщина которой будет уже от 1 см. Инструменты – сварка, дрель.

Бункер и шнековый механизм

Для самостоятельного изготовления понадобится:

шнек диаметром 75 мм , либо 100 мм,
металлический кожух
простой электродвигатель, который подключается к блоку управления горелки.

Бункер лучше всего изготавливать из стали.

Видео-инструкция:

Установка котла

Схема, по которой собирается печь, должна быть точной, чтобы обеспечить надежность работы. Не менее важным является этап установки пеллетного котла. Для этого потребуется произвести следующие действия:

Обустроить отдельное помещение – котельную.
Создать дымоход.

Каждый из этапов предполагает ответственный подход, спешить здесь нельзя.

Обустройство котельной

Помещение необходимо обложить материалами, которые легко отмыть, так как от древесных топливных частиц будет много пыли и мусора. Оптимальный размер помещения – 2,4Х2. Необходимо оборудовать место для хранения топлива (потребуются поддоны, способные выдержать большую нагрузку). Потребуется наличие хорошей системы вентиляции.

Основные требования:

Котельную можно обустроить только на 0-1 этажах (цоколь, подвал, первый жилой этаж).
Необходима вентиляция (приточно – вытяжная).
Высота потолков – 2,2 м.
Стены покрыть звукоизоляцией (показатели после этого должны равняться 34дБ).
Пол защищается гидроизоляцией.
Стены и пол должны быть защищены негорючими материалами.

Печь устанавливается в помещении на расстоянии от 2 см (если она из негорючих материалов, от 3 см – если она оштукатурена). Если же стены ничем не защищены, расположение котла должно происходить на расстоянии от 10 см от стен. Допускается, чтобы стены нагревались не более чем до 120 градусов. Ширина дверного проема (оптимальная) – от 1 м. Хранение топлива лучше производить в изолированном от печи помещении или соседнем здании (в этом случае его удаление от дома должно быть на расстоянии от 6 м)

Устройство дымохода

Толщина внутренней стенки – не менее 1 мм.
Сталь должна быть устойчива к коррозии.
Стенки должны быть двойными и иметь внутреннюю изоляцию.

Толщина каменной ваты 3-5 см. Места стыка должны быть зафиксированы металлической сеткой.

Рекомендуемая схема установки дымохода

Запуск и уход за котлом

Перед первым запуском конструкции потребуется пригласить специалиста, чтобы он проверил все элементы на соответствие требованиям безопасности. Самостоятельно проводить включение не рекомендуется.

Запуск осуществляется только после проверки агрегата на соответствие выбранной схеме. Должна быть проверена герметичность дымохода, бункера и самого котла. Перед стартом нужно удостовериться в том, что система отопления заполнена, а давление в ней соответствует параметрам, подходящим для работы. Все приборы и автоматика должны быть исправными.

Уход за агрегатом не сложный. По мере выгорания требуется подкладывать топливо, чистить печь от золы, а также контролировать работоспособность элементов автоматики. Отдельно потребуется проверять, как работает горелка и система поджига.

Вывод

Что еще почитать<index>

Выбирая источник тепла для своего дома, стоит обратить внимание на пеллетный котел. Уникальная конструкция позволяет обогревать дом в автоматическом режиме. Устройство работает на пеллетах – одном из гранулированных видов древесного топлива, состоящих из смеси торфа, остатков древесины, коры и иных отходов. При желании его всегда можно изготовить самостоятельно.

Особенности оборудования

Как и любое отопительное оборудование, аппараты, работающие на пеллетах, имеют свои преимущества и недостатки.

Преимущества

Свою популярность пеллетные нагреватели приобрели благодаря следующим свойствам:

пожаробезопасность;
автоматический режим работы, позволяющий осуществлять подачу топлива и зажигание горелки без привлечения людей;
низкие эксплуатационные расходы;
высокий КПД;
длительный период эксплуатации;
возможность автономного отопления дома.

Недостатки

Отрицательные моменты связаны с такими особенностями:

большие габариты оборудования могут создать определенные трудности при выборе места для их установки;
возможные сложности с закупкой топлива;
высокая стоимость.

Устройство

Котел, работающий на гранулах, состоит из горелки, бункера и шнекового механизма, используемого для подачи топлива.

Горелка

Может иметь различное конструктивное исполнение, обуславливающее ее технические характеристики и принцип работы.

Объемная устанавливается прямо в топку устройства. Бывает стальной или чугунной. Допускается ручной (с помощью спичек) и автоматический розжиг. В последнем случае предусматривается специальный электрический вентилятор.

Факельная отличается малой мощностью. Имеет компактные размеры.

Шнековый механизм

Механизм работает от электродвигателя. Имеет шнек длиной до двух метров. Геометрические параметры в указанных пределах позволяют избежать необходимости вычищения опилок, которые часто скапливаются в месте подачи пеллет.

Может быть оснащен специальным датчиком, контролирующим степень нагрева кожуха шнека. При перегреве подача топлива прекращается из-за срабатывания автомата.

Бункер

Такая система не только позволяет обеспечить своевременную подачу топлива, но позволяет решить проблему его хранения.

Принцип работы

Подача топлива в камеру сгорания осуществляется по транспортировочному шнеку из специальной емкости, предназначенной для хранения пеллет. Устройство не имеет прямого источника для обеспечения естественной тяги, поэтому в нем предусмотрена горелка. Благодаря наличию специального вентилятора она нагнетает воздух и поджигает топливо в тот момент, когда включается устройство.

Тепловая энергия передается к теплоносителю через теплообменник. Отвод дымовых газов осуществляется через дымоходную трубу. Благодаря наличию в пеллетах незначительного количества минеральных элементов образуется небольшое количество золы.

Через решетку колосника зола удаляется в специальную камеру зольника. Как только гранулы в камере сгорания прогорают, температура падает. Это фиксирует специальный датчик. После этого с помощью шнека пеллеты автоматически подаются из загрузочного бака в камеру сгорания.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Следует позаботиться об обслуживании дымохода, предусмотрев специальное плотнозакрывающееся отверстие для его чистки.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

Изготавливаем сами

Решив все сделать своими руками, стоит сначала разработать проект. Руководствуясь чертежами, следует закупить все необходимое, а также приготовить инструмент.

Что потребуется?

Наиболее сложные элементы лучше приобрести в уже собранном виде. Так, пеллетная горелка заводской сборки всегда предпочтительней собранной собственноручно. То же относится к датчикам и программаторам, вентилятору, электродвигателю для шнека, колосниковой решетке, двум печным дверцам, если не планируется их самостоятельное изготовление. Также потребуется:

стальной лист толщиной 3мм и 6мм;
стальные квадратные и круглые трубы (тощина стенки 4 мм);
асбест листовой и в форме уплотнительного шнура;
кирпич шамотный для камеры сгорания;
круглый пруток (20 мм);
электроды.

Для выполнения работ необходимо приготовить болгарку, сварочный аппарат, линейку, дрель.

Узел подачи пеллет

Варим бункер для пеллет. Соединяем его с шахтой шнека. Последняя может быть в виде трубы. Если предусмотрен дозатор для подачи топлива, устанавливаем его на входе в шахту шнека и соединяем с электродвигателем.

Теплообменник

Трубы квадратного сечения используются в качестве фронтальных, круглого – соединительных. Во фронтальных нарезаются круглые отверстия для подачи и отвода теплоносителя.

Тщательно контролируется пространственное расположение соединительных труб в момент их приваривания. После завершения сварочных работ следует проверить герметичность швов, заполнив теплообменник водой.

Изготовление корпуса и сборка

Корпус варим из листовой стали толщиной 6 мм. Предусматриваем две дверцы для последующего обслуживания оборудования, расположенные в передней и задней части. Внутрь камеры закладываем шамотный кирпич.

Размещаем теплообменник внутри корпуса, предусматривая небольшой зазор между наружной поверхностью первого и внутренней второго. Устанавливаем вентилятор в верхней части корпуса.

</index>

Как работает пеллетный котел: принцип и составные элементы

Основным топливом для котлов такого типа являются пеллеты – гранулы, изготавливаемые из древесных отходов. Общий принцип построения конструкции показан на рисунке.

Топливо из емкости для хранения (1) с помощью транспортировочного шнека подается в камеру сгорания (2). Так как в котле нет прямого источника естественной тяги, для поддержания процесса горения в конструкции предусмотрена горелка (3). Она выполняет функции нагнетателя воздуха с помощью вентилятора и производит запал пелллет во время начала работы котла. Далее тепловая энергия передается через теплообменник к теплоносителю системы, а остаточные дымовые газы удаляются через дымоход.

Преимуществом пелллет является небольшое содержание минеральных элементов, которые образуют золу. Ее удаление происходит через колосниковые решетки в камеру зольника (4). По мере прогорания топлива температура в камере сгорания падает – это фиксируется датчиком и происходит поступление пеллет из хранилища с помощью шнека. Более подробно принцип работы описан в этой статье .

На первый взгляд, система достаточно сложная. Однако при должном желании и умении ее можно сделать самостоятельно. Для этого понадобится составить проект, выбрать материалы и инструменты, а также определиться с готовыми комплектующими к котлу.

Изготовление

Так как пеллетный котел представляет собой довольно сложную конструкцию, то на первом этапе его создания необходимо составить проект. Он должен содержать все необходимые чертежи, составные элементы и порядок их сборки. Делать устройство «по наитию» не рекомендуется – существует большая вероятность ошибки.

Для изготовления понадобятся следующие материалы и комплектующие.

Горелка

Лучше всего приобрести уже готовую пеллетную горелку. Это один из самых затратных компонентов будущего котла. Средняя стоимость 30 кВт устройства составляет 40-45 тыс. руб.

Однако сделать ее самостоятельно весьма проблематично. Горелка представляет собой не просто емкость для воспламенения топлива, но и выполняет функции контроля и регулирования пламени. С помощью датчиков температуры и нескольких установленных программ ее регулирования можно добиться оптимального расхода пеллет при стабильном комфортном температурном режиме в доме.

Котел

Специалисты рекомендуют делать корпус котла горизонтальным. Это даст возможность максимально эффективно использовать тепло от топлива. Такая форма связана с тем, что сделать практически камеру дожига газов будет проблематично. Котел должен состоять из следующих частей:

Корпус. В зависимости от выбранного материала это может быть листовая сталь, чугун или кирпичная кладка. Последнее предпочтительно, так как эта конструкция позволит сохранить тепло и обеспечит его максимальную передачу следующему элементу.
Теплообменник. Устанавливается внутри корпуса и может представлять собой несколько соединенных труб системы теплоснабжения дома.

В конструкции котла обязательно должны быть: камера сгорания, зольник и дымоход. Диаметр отверстия для камеры сгорания изготавливается согласно параметрам выбранной горелки. Во всем остальном он полностью аналогичен стандартному котлу или печи.

Топливный бункер

Это место хранения пеллет, откуда они должны подаваться в горелку. В заводских моделях этот процесс организован с помощью шнеков, которые постепенно добавляют топливо в котел по мере надобности.

Для самостоятельного изготовления понадобится шнек (2) диаметром 75 или 100 мм, наружный кожух из металла (1) и электродвигатель (3), который подключается к блоку управления горелки. В качестве емкости может служить любая конструкция, начиная от стального конусного бункера и заканчивая стандартной упаковкой для пеллет. В выгрузную горловину емкости устанавливается входящий патрубок шнека. На его другую часть монтируется пластиковая гофрированная труба, по которой будут подаваться пеллеты к горелке. При поступлении сигнала от горелки запускается электродвигатель и работает до тех пор, пока камера сгорания котла не наполнится нужным количеством топлива.

2014-07-07

Обогревательные установки, работающие на пеллетах, создают здоровую конкуренцию другим отопительным системам. В первую очередь из-за экологичности и экономичности. Даже несмотря на высокую стоимость такого оборудования, окупить оно сможет себя всего за два — три года. Но если сделать пеллетный котел своими руками, то экономия возрастает в несколько раз.

1 Принцип работы и особенности устройства</span></h2>

Устройство пеллетных котлов включает в себя шнековую конструкцию для подачи топлива и запальный механизм, обеспечивающий быстрое возгорание пеллетов. А также в систему входит вентилятор, который обеспечивает принудительную подачу воздуха. Это в значительной степени улучшает процесс горения.

Розжиг срабатывает лишь тогда, когда присутствующее в печи топливо хорошо разгорится. В автоматическом режиме пеллеты поступают в топку по мере необходимости. Горение приводит к образованию горячих газов, которые, проходя по дымоходу, отдают до 95% полезного тепла.

Поток воздуха регулируется автоматически исходя из оптимальных параметров работы котла. Человеческого участия во всём процессе работы не требуется. Управление при необходимости можно вести удалённо с пульта.

Важной особенностью является то, что топливо подаётся лишь до тех пор, пока не будет достигнута максимально требуемая температура. Возобновится его подача только после того, как температура упадёт до минимальных значений.

И в качестве преимуществ печей, работающих на пеллетах, можно выделить:

небольшой объём камеры сгорания;
основная масса тепла (до 70%) снимается в самой конструкции;
очень высокий показатель КПД, достигающий 96%;
если устройство оснащают дополнительным контуром водоснабжения, то полученное тепло можно использовать, например, для отопления помещений.

Существуют разные виды пеллетных котлов:

1. Котлы, работающие исключительно на древесных пеллетах.
2. Комбинированные модели, которые могут работать не только на пеллетах, но и при необходимости на дровах или угле.
3. Универсальные, способные работать практически на любом виде твёрдого топлива.

Ценовая политика различная. Так, наиболее дорогими вариантами будут универсальные печи/котлы, которые из-за способности использовать разные виды топлива имеют и более сложную конструкцию.

‘ >пеллетный котел своими руками 3чРекомендуемКак своими руками изготовить пиролизный котел на опилках

2 Преимущества и недостатки</span></h2>

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

особенную экономичность, так как не требуется использование дров или угля;
высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
высокую теплотворность пеллетов;
невысокую стоимость топлива;
полную безопасность в эксплуатации;
возможность полной автоматизации процесса;
отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

‘ >Пеллетный котел своими руками — испытание!Pellet boiler with their hands.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

‘ >пеллетный котел своими руками 5чРекомендуемКак сделать экономичный котёл своими руками

3 Самостоятельное изготовление</span></h2>

Когда стоит вопрос о выборе котла на пеллетах, стоит учитывать два важных фактора. Первый подразумевает использование уже готового заводского варианта. Но здесь придётся смириться с тем, что конструкция не будет приспособлена к индивидуальным условиям. И поэтому придётся подстраивать окружающую обстановку под него.

Совсем иначе обстоит дело с самодельными вариантами. Ведь пеллетный котёл своими руками можно делать, учитывая все нюансы конкретных условий. И, таким образом, создать агрегат, полностью соответствующий запросам.

Если смущает само топливо, то нелишним будет понять, что пеллеты являются продуктом переработанной древесины и сельскохозяйственных отходов с высокой эффективностью выработки тепла и экономической выгодой.

Не наносит такое топливо вреда и окружающей среде, поскольку:

отсутствует загрязнение воздуха;
не требует заготовки топлива, подразумевающую вырубку деревьев;
в испарениях полностью отсутствуют вредные вещества.

Но необходимо знать, что пеллеты придётся хранить в соответствии с определёнными правилами, поскольку они крайне легко воспламенимы, а это может вызывать пожар.

Стоит сказать и о долговечности таких установок. Ведь собранная своими руками модель из стали может служить без ремонта 15−20 лет. Если же в качестве материала использовать чугун, то эти цифры увеличиваются до 50 лет. А это практически вечное устройство, способное служить человеку безотказно многие годы.

‘ >самодельный пеллетный котел мощностью 50 кВт

Учитывая запросы и желания, конструкция пеллетных печей может быть как полностью автономной, без подключения к электросети, так и автоматизированной, с использованием систем, следящих за работой устройства.

И уже всё тщательно взвесив и обдумав, можно принимать решение, делать ли котел на пеллетах своими руками или всё же купить готовый экземпляр

РекомендуемКак сделать дизельную горелку своими руками

4 Руководство по сборке</span></h2>

При изготовлении пеллетных котлов своими руками нужно учитывать, что основная конструкция состоит из нескольких основных частей. Но вот каждую из этих частей предпочтительно делать отдельно от всего агрегата. Поэтому условно разбивают будущую печь на: горелку, корпус с теплообменником, топливник, шнековый механизм и бункер.

Исходя из этого можно приступать к созданию отдельных частей, которые могут иметь различные конструктивные особенности и чертежи. Всё это зависит от выбранной модели и индивидуальных требований.

4.1 Устройство горелки</span></h3>

Самым лучшим материалом для изготовления горелки является сталь и чугун. Эта часть печи вставляется непосредственно внутрь агрегата. А принцип работы и её технические характеристики могут отличаться в зависимости от множества параметров. Именно поэтому проектируют и собирают эту часть отдельно.

Чтобы получившаяся в процессе часть соответствовала всем нормам безопасности, придётся обратиться для проверки к специалисту. Ведь только компетентный в этой сфере человек способен качественно оценить надёжность и безопасность устройства, учитывая все нюансы специфики.

Рекомендуется оснастить самодельную горелку системой поджига, который может быть как ручным, так и автоматическим. Во втором варианте дополнительно используют вентилятор.

Выгодно здесь отличается от других прототипов факельная горелка. Она хоть и не имеет большой мощности, но благодаря незначительным размерам будет наилучшим вариантом для домашней печи.

Если именно эту часть пеллетного котла хочется купить из-за кажущейся сложности, то стоит прежде подумать, так как готовая заводская горелка обойдётся в сумму около 75 000 рублей. Хотя на цену могут влиять: производительность, тип поджига, размеры и используемые материалы. Поэтому цена может быть больше или меньше. Но если применить имеющиеся чертежи, то своими руками собрать подобную конструкцию будет значительно проще, чем может показаться.

Не стоит забывать и о том, что горелка должна соответствовать типу самого котла. Для создания чертежей можно обратиться к специалисту, который поможет составить проект с учётом всех нюансов.

Правильно собранная горелка способна служить 10−15 лет. Срок службы заводских аналогов достигает 20 лет.

‘ >Монтаж бюджетной пеллетной горелки // FORUMHOUSE

4.2 Корпус и теплообменник</span></h3>

В качестве материала для создания корпуса рекомендуется использовать чугун или шамотный кирпич, так как он устойчив к высоким температурам, перепадам и перегреву.

Теплообменник делается из стальных труб квадратной формы с толщиной стенки 4−6 мм. Но не стоит забывать, что к концам впоследствии будут привариваться трубы круглой формы.

В стенках спереди и сзади обязательно устанавливаются дверцы для технического обслуживания. А из инструментов понадобится сварочный аппарат и дрель.

В соответствии с чертежами теплообменник располагается внутри котла.

4.3 Описание топливника</span></h3>

Топливник можно купить, а можно сделать и самостоятельно. Для этого понадобится жаропрочная сталь толщиной от 5 мм. Для дверок нужна такая же сталь, но толщиной от 6 мм. Колосниковую решётку делают тоже из жаропрочной стали, но толщиной от 1 см.

Топливник будет использоваться для подачи топлива в котёл. Его размер не должен быть очень большим, но достаточным, чтобы за один раз можно было загрузить пеллеты на два-три дня горения.

Из инструментов понадобятся: сварочный аппарат, болгарка, рулетка и дрель.

4.4 Бункер и шнековый механизм</span></h3>

Чтобы сделать бункер для пеллет своими руками, понадобится металлический профиль квадратной формы и стальные листы.

Из профилей сваривается каркас необходимой формы и размера. Стальные листы вырезаются по шаблону и предварительно привариваются к каркасу. Теперь нужно сварить между собой нижнюю часть, сделав подобие воронки.

На нижнюю часть воронки приваривают металлические профили таким образом, чтобы свободно мог проходить стальной лист, вырезанный по размерам. Это будет шибер для управления подачей пеллет.

Здесь же приваривают своего рода коробку из тех же листов стали таким образом, чтобы получилась ёмкость, где впоследствии будут находиться пеллеты. С одной стороны вырезается отверстие круглой формы, куда приваривается кусок трубы под наклоном вверх.

Теперь останется лишь хорошо покрасить получившуюся конструкцию.

Шнек выбирают с таким условием, чтобы он мог достаточно свободно проходить в отверстие топливника. Так как он будет находиться в постоянном контакте с высокой температурой, то его так же, как и топливник, нужно подбирать из термостойкой стали. Размеры будут зависеть от индивидуальных параметров, которые учитываются при составлении схемы.

4.5 Установка котла</span></h3>

Для установки котла придётся оборудовать отдельное помещение и качественный дымоход. Оптимальным вариантом будет комната размером 2,4 на 2 метра. Стены предпочтительнее покрывать негорючим материалом, который хорошо моется. Ведь от топлива будет постоянная пыль и мусор, которые могут оседать на стенах.

В помещении для хранения пеллет придётся оборудовать место с поддонами, способными выдержать большой вес. Отдельным элементом будет выступать вентиляция, которую также необходимо сделать качественно.

Стены помещения не должны нагреваться выше 120 градусов. Поэтому если покрытие выполнено из негорючего материала, то расстояние до котла должно быть не менее двух сантиметров. От оштукатуренной стены котёл располагают на расстоянии от трех сантиметров и больше, а стены, ничем не покрытые, должны находиться от печи на расстоянии не менее 10 см.

Дымоход выполняется из нержавеющей стали толщиной 3−4 мм. Его высота должна быть от 6 метров, а сама конструкция выдерживать температуру до 600 градусов.

Пеллетную печь вполне можно сделать своими руками. Она не требует ремонта, экологична и проста в использовании. Правильно рассчитанный и смонтированный агрегат является безопасным и эффективным средством отопления. К тому же собственное исполнение отопительного устройства позволит сэкономить немалую сумму.

‘ >пеллетный котел своими руками 1чФото

Из всех водогрейных отопительных установок, сжигающих различные виды твердого топлива, самым совершенным по праву считается пеллетный котел. И неудивительно, ведь эффективность сжигания пеллет очень высока, а степень автоматизации агрегата позволяет не вмешиваться в его работу неделями, только бы хватало объема загрузочного бункера. Но все эти достоинства оборачиваются и другой стороной – приличной стоимостью оборудования, в число которого входит не только сам отопитель, но и топливный бункер со шнековым конвейером. Однако, есть возможность стать счастливым обладателем столь высокотехнологичного агрегата, заплатив за него вдвое дешевле. Для этого придется сделать пеллетный котел своими руками, эту тему мы и разберем в данном материале.

Устройство и принцип работы пеллетных котлов

Чтобы смонтировать самостоятельно подобную твердотопливную установку, нужно будет хорошо потрудиться, а для начала разобраться, как она работает и из чего состоит. Сердцем пеллетного агрегата является горелочное устройство, что выполняет практически все основные функции и связано с контроллером котла, действуя по его командам. Горелки, предназначенные для сжигания пеллет, бывают двух типов:

ретортные;
факельные.

Разница между ними заключается в следующем. Ретортная пеллетная горелка представляет собой чашу (реторту), наполняемую снизу топливом посредством шнека, а воздух в зону горения подается вентилятором через отверстия, расположенные по бокам чаши. При работе столб пламени направлен вверх, что должна учитывать конструкция котла.Факельное горелочное устройство – это труба, она же – камера сгорания, где с одного торца происходит шнековая подача пеллет, а из другого выходит мощный факел пламени, направленный горизонтально. Это достигается нагнетанием воздуха в камеру с той же стороны, что и топлива.

Примечание. Горелки факельного типа применяются чаще ретортных, так как у последних случаются проблемы с подачей пеллет низкого качества. Для сборки котельной установки своими руками также предпочтительнее использование факельного горелочного устройства, ниже мы обоснуем почему.

В дальнейшем мы будем рассматривать работу агрегата с факельной горелкой, поскольку для нашей цели данная конструкция подходит лучше. Итак, камера сгорания в виде трубы находится внутри котла, а наружная часть горелки состоит из корпуса с подающим шнеком и вентилятором для нагнетания воздуха. Для функционирования электрического розжига и поддержания пламени в конструкцию также входит плата управления, фотодатчик и элемент накаливания. В верхней части корпуса находится патрубок топливоподачи.

Процесс происходит так: по команде контроллера шнек подает в камеру небольшое количество пеллет и останавливается. Включается элемент накаливания и одновременно с ним вентилятор, вызывая возгорание топлива. Появление устойчивого пламени фиксирует фотодатчик, и извещает об этом блок управления, а тот выключает элемент накаливания. Дальше начинается работа в обычном режиме, шнековый конвейер возобновляет подачу, а вентилятор нагнетает требуемое количество воздуха. По команде того же контроллера в горелку через патрубок насыпаются пеллеты, перемещаемые туда из загрузочного бункера внешним шнековым конвейером.

Примечание. Многие производители используют топливный бункер, закрепленный прямо над патрубком горелки, что позволяет пеллетам самостоятельно ссыпаться в него без дополнительного конвейера.

Теперь стоит рассмотреть устройство пеллетного котла в целом. Конструкция корпуса агрегата типична для всех твердотопливных установок, она представляет собой внутреннюю камеру из стали либо чугуна, заключенную во внешний кожух, заполненный водой, — водяную рубашку. Для отбора теплоты у дымовых газов конструкцией может быть предусмотрено 2 типа теплообменников:

жаротрубный;
водотрубный.

В водотрубном теплообменнике теплоноситель протекает через трубы, омываемые продуктами горения и передающие ему свое тепло. Но такое устройство нечасто встречается в твердотопливных котлах, обычно в них все наоборот: дымовые газы проходят сквозь трубы, отдавая энергию горения водяной рубашке, это и есть жаротрубный теплообменник. Чтобы работа котла была эффективной, теплообменник делается двух – или трехходовым. Это значит, что дымовые газы, проходя по жаровым трубам, дважды или трижды меняют свое направление на противоположное, делая 2 или 3 хода. Это позволяет отдать им максимум тепла водяной рубашке, а на выходе в дымоход получить температуру не более 150 ºС.

Рабочий процесс происходит так: горелка сжигает топливо и нагревает стенки камеры, а те прогревают теплоноситель. В свою очередь, продукты горения под воздействием естественной тяги и работы вентилятора проходят сквозь жаровые трубы, также отдавая теплоту водяной рубашке, и выбрасываются в дымоход. Интенсивность горения управляется контроллером по сигналу датчика температуры, погруженного в теплоноситель на выходе из агрегата. В том и заключается принцип работы пеллетных котлов, чтобы автоматически регулировать процесс сжигания и по необходимости увеличивать или уменьшать подачу топлива и воздуха в горелку.

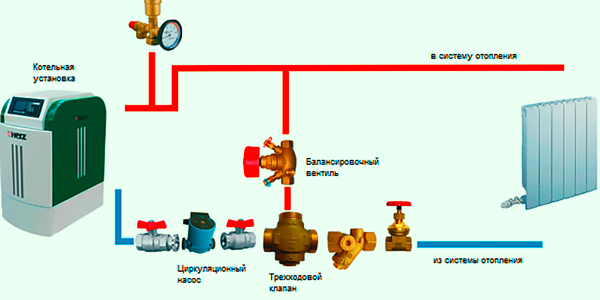

Обвязка пеллетного котла

На практике монтаж пеллетного котла мало чем отличается от установки других твердотопливных «собратьев». Тут основная задача – правильно разместить все оборудование вместе с устройствами топливоподачи. Помните, что между блоками агрегатов требуется соблюдать проходы шириной не менее 700 мм, а перед лицевой панелью агрегата должно быть пространство 2 м.

Если при розжиге любого твердотопливного котла после остановки внутрь подавать теплоноситель из системы отопления, то на внутренних стенках топки образуется токсичный конденсат вперемешку с золой и сажей. Чтобы не допустить этого процесса, со временем разрушающего металл, при монтаже используются схемы обвязки пеллетных котлов со смесительным узлом.

Здесь главную роль играет трехходовой клапан, чьей задачей является не допустить попадания в рубашку агрегата теплоносителя из системы до тех пор, пока он не прогреется. В это время вода, побуждаемая насосом, циркулирует по малому кругу из подающего трубопровода прямо в обратный через трехходовой клапан. Как только она достигнет установленной температуры, клапан начнет подмешивать в обратку воду из системы, в конце концов перекрыв движение по малому кругу. При этом обвязка котла, работающего на пеллетах, должна предусматривать установку насоса на обратном, а не подающем трубопроводе. Не следует забывать и о группе безопасности с предохранительным клапаном и манометром, которую нужно ставить на выходном патрубке отопителя.

Заключение

Как показывает практика, самодельные котлы, работающие на пеллетах, по своему КПД уступают установкам заводского изготовления, зато превосходят их доступной стоимостью и надежностью. Последняя достигается толщиной конструктивных элементов из металла.

Используемые источники:

https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/pelletnyj-kotel/pech-na-pelletah-svoimi-rukami.html
https://x-teplo.ru/otoplenie/kotly/pelletnyj-svoimi-rukami.html
https://dearhouse.ru/kotly/pelletnyj-kotel-svoimi-rukami/
https://oventilyacii.ru/otoplenie/pelletnyj-kotel.html
https://cotlix.com/kak-sdelat-pelletnyj-kotel

Пеллетный котёл своими руками: устройство, изготовление и монтаж

Есть ли смысл делать?

Принцип работы и особенности конструкции

Преимущества и недостатки

Руководство по сборке

Горелка

Покупка

Изготовление своими руками

Корпус и теплообменник

Топливник

Бункер и шнековый механизм

Установка котла

Обустройство котельной

Устройство дымохода

Запуск и уход за котлом

Вывод

Особенности оборудования

Преимущества

Недостатки

Устройство

Горелка

Шнековый механизм

Бункер

Принцип работы

Установка

Выбираем место

Подготовка пола и стен

Вентиляция и дымоход

Устанавливаем оборудование

Изготавливаем сами

Что потребуется?

Узел подачи пеллет

Теплообменник

Изготовление корпуса и сборка

Похожие статьи

Как работает пеллетный котел: принцип и составные элементы

Изготовление

Горелка

Котел

Топливный бункер

Устройство и принцип работы пеллетных котлов

Рекомендации по изготовлению котла

Обвязка пеллетного котла

Заключение

Related posts

Добавить комментарий Отменить ответ
