Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».
В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.
Рисунок 1. Простая кирпичная печь
Как сделать простую, но эффективную печь?
Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.
Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.
Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.
На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.
Что потребуется для работы?
Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:
кирпич:
*шамотный – 37 шт.;
*красный – 60 шт.;
дверца поддувала;
дверца топливника;
решётка;
задвижка;
варочная панель из чугуна.
В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.
Также будет интересно: печь для барбекю — виды и характеристики.
Подготовка
Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.
Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.
Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.
Схема кладки
Рисунок 2. Порядовка печной кладки
Печная порядовка следующая:
Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
Снова кладут кирпич плашмя, дублируя предыдущий ряд.
Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.
После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.
Финальные работы
Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.
Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.
Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.
Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.
Рисунок 3. Функционирующая печь
</p>
</ol>
Печка-прачка
Печки-прачки требуют небольшого количества топлива. Их используют не только для нагревания воды при стирке белья, но и для запарки, а также варки томатов, грибов, маринадов, запарки корма и т. д. Изготовляют эти печки-прачки из листовой кровельной или другой стали. Чем она толще, тем длительнее срок службы, и наоборот. Небольшой вес позволяет переносить ее в любое место.
На рисунке 115 показана печка-прачка со всеми деталями и размерами. Однако эти размеры можно уменьшить или увеличить в зависимости от наличия материала и бака.
Рис. 115. Печка-прачка:
а — общий вид; б — бак; в — карман; г — вставка; д — поддон; е — труба; ж — кожух
Печка состоит из металлического кожуха, чаще всего черной стали (железа), трубы и эмалированного бака конусообразной формы с крышкой. Можно применять бак из оцинкованной стали, но тогда его нельзя будет использовать для пищи. Эмалированный бак вставлен в кожух, внизу которого закреплены три прочные ножки, немного отогнутые наружу, что придает печке устойчивость.
На расстоянии 80 мм от дна кожуха имеется топочное отверстие, закрываемое дверкой. Под ним пробито несколько отверстий круглой, квадратной или треугольной формы. Если они круглые, то диаметр 15 мм. Эти отверстия служат поддувалом. Под топкой закреплен зольник в виде ящичка.
В верху кожуха, примерно на 1/3 его высоты, предусмотрены две ручки для переноса печки. Верхняя часть кожуха не имеет жесткого бортика, благодаря этому бак плотно входит в кожух, что предотвращает выход дыма и горячих газов. Во время топки горячие газы со всех сторон омывают бак, и он быстрее нагревается. Для кипячения белья на дно бака укладывают эмалированный поддон с отверстиями или деревянную решетку, что предохраняет белье от подгорания. От верхней кромки кожуха на расстоянии 90-100 мм закреплен карман, необходимый для выхода дыма и горячих газов. Для этого в кожухе вырезано соответствующее отверстие. Карман имеет конусообразную форму с верхним диаметром 130 мм, закрытый сверху над отверстием крышкой, к которой прикреплен патрубок для дымовой трубы (как для самовара) диаметром 100 мм, высотой 50-100 мм. Труба должна быть с ветрогасителем, что предохраняет выход дыма и газов через топку.
Чтобы предохранить нижнюю часть кожуха от быстрого прогорания, в него вложена вставка (вторая стенка) из стали любой толщины высотой 200 мм. Топочное отверстие в ней на 20–30 мм больше, чем в кожухе. Вставка сделана диаметром на 20 мм меньше, чем внутренний диаметр кожуха. На дно кожуха положен поддон с отогнутыми лапками или ножками высотой до 50 мм и многочисленными отверстиями. Этот поддон служит колосниковой решеткой.
Крепить отдельные детали печки можно фальцевыми соединениями, сваркой или заклепками. Чем плотнее места соединения, тем лучше.
Такую печку легко сделать в домашних условиях. Для этого прежде всего надо купить конусообразный эмалированный или оцинкованный бак или изготовить его из соответствующего металла, например алюминия. Вместо бака можно использовать конусообразное ведро. В зависимости от размера бака изменяют и размеры печки.
Изготовить кожух можно из нескольких кусков стали, добиваясь более плотного примыкания кусков друг к другу. Чтобы предохранить кожух от разрушения, его внутреннее пространство изолируют листовым асбестом.
Если вместо конусообразного применяют ровный бак, то кожух выполняют конусообразным.
Печь такой конструкции можно изготовить из кирпича, но устанавливать ее надо стационарно. Вместо кирпичной ее можно сделать глинобитной, используя для этой цели густой глиняный раствор. Под действием высокой температуры глина обжигается и образует прочный черепок, который будет служить длительное время. Глиняный раствор должен быть такой густоты, чтобы при наступлении на него ногой на нем оставались бы почти невидимые отпечатки.
__________
Вниманию читателей!
В Россельхозиздате планируются к изданию следующие книги по жилищному и культурно-бытовому строительству на селе:
Болтинский В. А., Лопаткин Ю. В., Мальцев Ю. Л. Сельский дом (альбом-справочник крупнопанельных усадебных жилых домов)
Альбом знакомит сельских тружеников, работников партийных и сельских органов, проектных и строительных организаций, стройиндустрии с конструктивными и планировочными особенностями и технологией производства малоэтажных сельских домов, с вариантными решениями их фасадов, с действующими типовыми и индивидуальными проектами жилых домов.
Шепелев А. М. Как построить сельский дом (4-е изд., перераб. и доп.)
В книге в популярной форме рассказывается, как построить дом своими руками, используя различные строительные материалы, в том числе местные.
Особое внимание автор уделяет способам выполнения земляных, каменных, плотничных, столярных, бетонных, кровельных, печных, штукатурных, малярных, обойных, стекольных и других строительных работ.
Данный текст является ознакомительным фрагментом. Поделитесь на страничке
Следующая глава
Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.
Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».
Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.
Разновидности печей
Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:
голландская;
русская;
шведка.
Голландка
Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.
Русская печь
Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.
Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.
Шведка
Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.
Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.
Правила строительства
Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.
Определиться с местом расположения печи.
Подготовить правильный чертеж.
Купить качественные материалы для строительства.
Закупка инструментов.
Составить смету расходов.
Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.
При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.
Выбор рабочих инструментов
При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:
Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
Кельма.
Молоток-кирка.
Лопата для раствора.
Отвес.
Печная линейка.
Материалы
Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.
Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.
Кроме кирпича используется:
Просеянный песок.
Глина – нормальной жирности.
Фундамент под печь
Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см
После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.
Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:
выложить из кирпича;
заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.
Процесс кладки
Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.
Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.
Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.
Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.
Перед первой топкой, рекомендуется подождать 3 недели.
Фото печей из кирпича
Также рекомендуем посетить:
Невзирая на развитие новых технологий, обычная дровяная печь из кирпича продолжает оставаться одним из востребованных источников тепла для частных и дачных домов, а также гаражей и других хозяйственных построек. Но строительство даже самой простой печки требует ощутимых финансовых затрат, оттого многие домовладельцы интересуются, можно ли построить ее самому и как это лучше сделать.
Чтобы помочь им сэкономить на строительстве, в данном материале рассказывается, как своими руками правильно сложить простую кирпичную печь, предназначенную для отопления жилого дома или дачи.
Выбор проекта печи
Не секрет, что различных проектов кирпичных печей на дровах существует бесчисленное множество, причем мастера — печники постоянно придумывают новые конструкции. Оттого человеку, решившему освоить азы печного дела, будет непросто осуществить среди них выбор. Поэтому сначала следует дать четкие ответы на следующие вопросы:
Какие задачи должна решать кирпичная печь в вашем доме, она будет только отопительной или же понадобится с ее помощью готовить пищу и греть воду?
Сколько места вы готовы выделить под строительство печки при возведении нового дома?
Если дача или дом уже возведены, то надо подумать о месте размещения отопителя и прохода перекрытий дымоходной трубой. При этом надо учесть и устройство отдельного фундамента.
Заранее определитесь с дизайном, возможно, вы пожелаете построить печь камин с панорамным стеклом.
Совет. Новичку на первых порах не стоит браться за кладку серьезной печи из кирпича в доме, а для начала сложить во дворе что-то простое и маленькое — барбекю или мангал, благо таких проектов опубликовано достаточно много. Потренировавшись и набив руку, вы поймете нюансы этой работы и к возведению домашнего отопителя приступите уверенней.
Схема уличного мангала со шкафчиками
Конечно, сходу построить своими руками красивую печку со встроенным панорамным стеклом несведущему человеку вряд ли удастся. Но ведь для выполнения этих работ и консультации всегда можно пригласить печника. Как правило, эти люди — доброжелательные, поскольку к возведению домашнего очага надо всегда подходить с душой. Что же до выбора проекта, то вашему вниманию предлагается 3 простых варианта:
обычная варочная плита на 2 конфорки с баком для подогрева воды;
канальная отопительная печь – голландка;
отопительно-варочная печка классической конструкции.
Технология постройки оригинальной ракетной печки представлена в нашем отдельном руководстве.
Варочная плита с водяным котлом
Данная печь имеет размеры 890 х 510 мм и предназначена для приготовления пищи с одновременным подогревом воды в баке, размещенным на пути отходящих из топки дымовых газов. Общая теплоотдача плиты составляет 1.2 кВт при закладке дров дважды в сутки. Ниже эта печь представлена в чертежах с разрезами:
Подобная малогабаритная печь из кирпича, сложенная своими руками, довольно проста в исполнении и займет немного места на кухне. Впоследствии к ней можно пристроить отопительный щиток, чтобы отобрать побольше теплоты у дымовых газов. Ниже на схеме кладки показана порядовка печи:
Чтобы сложить варочную плиту самому, надо заранее приобрести следующие материалы и печную фурнитуру:
кирпич керамический полнотелый – 185 шт.;
плита из чугуна на 2 конфорки размером 530 х 180;
колосники 250 х 250 (чугунная или стальная решетка);
дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140;
уголок равнополочный 30 х 4 – 3.6 м;
духовка 320 х 270 х 400;
бак для воды 150 х 350 х 450.
Примечание. Здесь и далее размеры фурнитуры и материалов указаны в миллиметрах.
Также для подкладки под печь потребуется кровельная сталь и листовой асбест размерами 115 х 64 см, а для укладки перед плитой на пол нужен лист металла 50 х 70 см.
Канальная печка голландка
Эта классическая отопительная печь канального типа, показанная на фото, действительно родом из Голландии. Ее плюсы – в простоте и нетребовательности к качеству материалов, а еще тело печи можно наращивать сколь угодно в высоту и таким образом отапливать помещения на двух этажах. Кроме того, голландку можно смело считать мини-печью, поскольку она занимает очень мало места в плане.
Изготовление простейшей голландской печки на 3 канала, изображенной ниже на чертеже, для опытного мастера не составит большой сложности. Новичку же придется потрудиться, чтобы сделать качественную кладку размерами в плане 1010 х 510 мм, уходящую на высоту более 2 м плюс дымовая труба. Но вначале предлагается ознакомиться со схемой кладки данной кирпичной печи и порядовками:
Для строительства потребуются такие материалы:
кирпич керамический полнотелый – 390 шт.;
колосники 250 х 250 (чугунная или стальная решетка);
дверца топливника 250 х 210, зольника 140 х 140, ревизионная 140 х 140;
задвижка металлическая 130 х 130;
лист асбеста 1000 х 500;
такой же лист кровельной стали.
Печь отопительно-варочная
Конструкция этого источника тепла уже более сложная, хотя внешне печка напоминает ту же голландку. Ее габариты – 650 х 510 мм, а развиваемая тепловая мощность – около 1.5 кВт. По названию кирпичной печи – отопительно-варочная – легко понять, что она предназначена как для обогрева комнат в доме, так и для приготовления пищи. Схема сооружения показана на рисунке:
Схема комбинированной печки
Важный момент. Если внимательно изучить схему, то можно понять, что летнего режима работы в данной простой конструкции не предусмотрено.
Это значит, что готовить пищу летом на печке будет жарковато, если она располагается в доме. Придется готовку выполнять другим способом или же выбирать более подходящий проект источника тепла. Домовладельцам, коих не смущает приведенный факт, предлагается перечень материалов и порядовки, чтобы успешно сложить печь из кирпича:
кирпич керамический полнотелый – 211 шт.;
плита из чугуна на 1 конфорку размером 360 х 410;
колосники 250 х 250;
дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140, вентиляционная 130 х 75;
уголок равнополочный 32 х 4 – 300 мм;
задвижка 140 х 140;
вязальная проволока диаметром 1.5 – 5 м.
Из какого кирпича класть печь
Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.
В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.
Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.
Шамотный камень для формирования топливника
Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.
Как правильно построить печь
В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.
Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали.
Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.
Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:
песок – 6 частей;
цемент – 1 часть;
известь, размешанная с водой – 1 часть.
Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.
Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя.
Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.
Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.
При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:
Чем можно покрасить печку
Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.
Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:
кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
силикатные или акриловые краски;
жаростойкий лак (например, ПФ-238) вперемешку с красителем.
Наиболее предпочтительным вариантом является прозрачная эмаль КО-85, КО-174 и КО-813. Она годится как на саму печь, так и для покраски металлических частей, поскольку выдерживает температуру до 600 °С. Силикатные и акриловые краски прослужат не так долго, но они и по цене дешевле. Также печь можно покрасить и прозрачным лаком ПФ-238 либо перемешать его с гуашью необходимого цвета, как это показано на фото:
В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.
Заключение
Конечно же, глубоко раскрыть все нюансы сложного печного дела в рамках одной статьи невозможно, здесь даны только основы. Начинающему домашнему мастеру, прежде чем браться за дело, желательно проштудировать соответствующую литературу, чтобы успешно сложить свою первую печь. Не менее важно провести подготовительный этап, правильно подобрать материалы, инструменты и приспособления.
Печка прачка своими руками
Печь-прачка (скороварка)(рис. 55) предназначена для быстрого приготовления пищи, кипячения воды, консервирования, запарки кормов и т. д. Топлива такая печь требует немного, так как вставляемый в нее конусообразный бак со всех сторон обхватывается горячими газами.
Печь состоит из короба, или кожуха 1 выполненного из кровельной или более толстой стали. К кожуху крепят три ножки 2. Под дверкой кожуха имеется, зольник 3 в виде ящичка, над которым находится топливник 4. Под топливником делают пять отверстий, которые являются поддувалом. С двух сторон кожуха крепят ручки 5. В кожух вставляют конусообразный эмалированный бак с крышкой б. Кожух изготавливают так, чтобы бак на 70. 100 мм не входил в него. Чем плотнее стенки кожуха облегают бак, тем лучше. К печке прилагается труба 7 типа самоварной диаметром 100 мм с ветрогасителем.
Рис. 55.Печь-прачка:а — общий вид; б — вид спереди; в — вид сбоку; г — кожух конусообразной формы; 1- кожух, 2- ножки; 3- зольник; 4— топливник; 5- ручки; б- бак; 7- труба; 8- карман с патрубком; 9- поддон; 10— вставка; 11- отверстия
Для выхода в трубу горячих газов или дыма в кожухе имеется сквозное отверстие, по своим размерам равное трубе или несколько меньше размеров отверстий. Отверстия закрываются карманом 8 с патрубком для надевания трубы. Патрубок приваривают или приклепывают к кожуху. Отверстие в кожухе делают с противоположной стороны топки.
В печке-прачке используют бак с ручками или без них высотой 350 мм, диаметром у дна 300 мм, у крышки — 400 мм. Без крышки вода в баке нагревается медленно. Чтобы в печке было поддувало, на ее дно устанавливают поддон 9 с ножками и отверстиями круглой формы и поднимают его над дном, на 20 мм. Под дверкой пробивают пять отверстий 11 диаметром 10. 15 мм на расстоянии 10 мм от дна бака. Таким образом, поддон образует ‘поддувало и колосниковую решетку.
Диаметр поддона делают на 15. 20 мм меньше диаметра кожуха, что позволяет легко вставлять поддон в кожух.
Чтобы нижняя часть кожуха меньше прогорала, в него вставляют вставку 10 диаметром немного меньше поддона. В ставке точно против дверки прорезают отверстие по размеру дверки (рис. 55, а).
Бак может находиться на одном уровне со вставкой, быть несколько выше или ниже ее.
Диаметр печи зависит от размера бака. Поэтому вначале следует приобрести бак, измерить его диаметр ниже борта на 70. 100 мм, а если он с ручками, то ниже их на 20. 30 мм, и только затем приступить к изготовлению кожуха из одного или нескольких кусков.
Бак можно изготовить только для приготовления пищевых продуктов или запарки корма из алюминия, применяемого для различной посуды. Бак для нагрева, стирки или кипячения белья может быть из любого алюминия или оцинкованной стали.
Составной кожух делают сварным или склепанным. Для этого применяют сталь любой толщины. Сам кожух должен быть очень круглым, чтобы бак как можно плотнее входил в него.
Вместо конусообразного бака можно применять ровный, но саму печь устраивать точно так, как это рассмотрено выше, придавая ей конусообразную форму с расширением книзу (рис. 55,г).
По этому принципу можно сложить под навесом кирпичную печь любого размера или печь из глинобита. При правильном выполнении работ и хорошем навесе эти печи могут служить долго. Для верха таких печей следует использовать достаточно толстый стальной лист с вырезанным круглым отверстием под диаметр бака или кастрюли. Чтобы бак меньше давил на стальной лист в топливнике, под него лучше подставить кирпичи.
Шепелев А. М. Кладка печей своими руками. — М.: Россельхоздат, 1987г. — 318с.
Печка прачка своими руками Новостройка.Ру: недвижимость, строительство, ремонт
Источник: novostrojka.ru
САДОВАЯ ПЕЧКА
Впервые с садовыми печками я столкнулся в Нижегородской (Горьковской) области, на Ветлуге. Стоит в огороде металлическая печка с небольшой трубой. В неё вмонтирован съёмный бак на два ведра воды. Эти печки весьма популярны в той местности. Почти у всех на огороде стоят такие. Называют их печки-прачки. Топится печь небольшими дровами. Очень удобно на огороде иметь горячую воду: можно и постирать, и грядки пролить кипятком.
Читайте такжеТермостойкий плиточный клей для печей и каминов
У нас не было печки-прачки, но отец мой Иван Геннадиевич Виноградов, сложил во дворе у дома небольшую кирпичную печь. Труба была подлиннее и пошире, чем у печек-прачек. На печи лежала стандартная чугунная плита со съёмными кругами, где можно было и готовить, и поставить тот же бак с водой.
Отец летом много столярничал (делал, в основном, ульи), и оставалось много сружек и обрезков досок.
Я приспособил довольно широкую трубу из старых вёдер без дна для горячего копчения рыбы. Особенно вкуснымиполучались окуни.
Первую печку отец сложил с использованием глины. Когда отец умер, развалилась и печка, да ещё и муравьи устроили в ней муравейник.
Я перекладывал печку уже без глины, и получилось не хуже. Через щели между кирпичами был дополнительный поддув, и дрова горели замечательно. Только вот стружек уже не было. Я ничего не пилил и не строгал, в основном занимался рыбалкой и сбором грибов. Ведь отпуск так быстро кончается.
На Ветлугу стало ездить сложно (700 километров от Москвы), да тут и жене привалило счастье — наследство в виде деревенского дома с большим садом и участком земли в селе Завидово.
Печка в доме, правда, была не «русская», а что-то типа «голландки». Косточки погреть можно было только стоя, прислонившись спиной к прямой стене, выходящей в спальню. На кухонной части печки была плита.

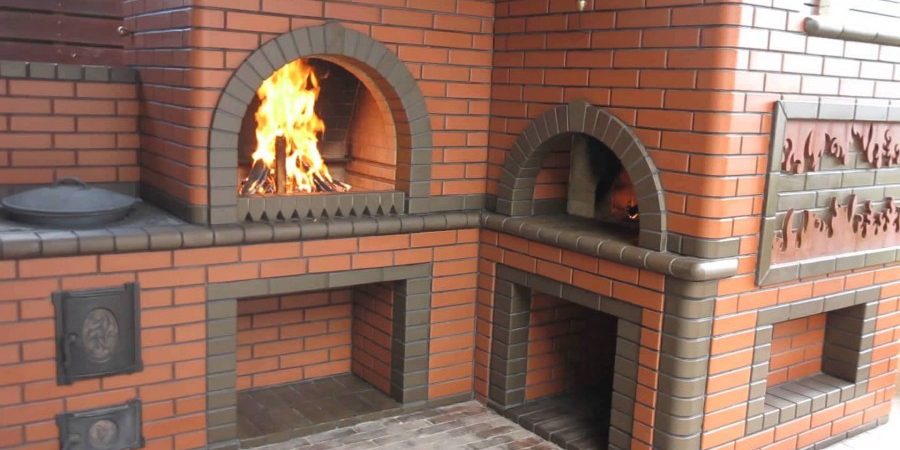

В саду я тут же сложил печь по типу отцовской, слегка модернизировав её. Добавил к ней ещё одну печь, уже чистовую, для жарки шашлыка и запекания рыбы. Получился единый комплекс из двух печей. Глину не использовал, да её и нет поблизости.
Основную печь я использую как мусоросжигательную. Чистовая печь (шашлычная) топится она только дровами, и золу из неё я использую в грядках, посыпаю кусты смородины, крыжовника, малины.
А почему нельзя на своём огороде сделать маленький мусоросжигательный заводик? И сжигать хотя бы свой собственный мусор и не увеличивать и так большие свалки бытового мусора в нашей стране.
Для изготовления печки не обязательно использовать целые кирпичи, достаточно и половинок, и три четверти кирпича.
САДОВАЯ ПЕЧКА САДОВАЯ ПЕЧКА Впервые с садовыми печками я столкнулся в Нижегородской (Горьковской) области, на Ветлуге. Стоит в огороде металлическая печка с небольшой трубой. В неё вмонтирован съёмный бак на
Источник: v-pered.ru
Печка-прачка
Вверху кожуха, примерно на 1/3 его высоты, предусмотрены две ручки для переноса печки. Верхняя часть кожуха не имеет жесткого бортика, благодаря этому бак плотно входит в кожух, что предотвращает выход дыма и горячих газов. Во время топки горячие газы со всех сторон омывают бак, и он быстрее нагревается. Для кипячения белья на дно бака укладывают эмалированный поддон с отверстиями или деревянную решетку, что предохраняет белье от подгорания. Отступя от верхней кромки кожуха на расстояние 90-100 мм закрепляют карман, необходимый для выхода дыма и горячих газов. Для этого в кожухе вырезано соответствующее отверстие. Карман имеет конусообразную форму с верхним диаметром 130 мм и закрыт сверху над отверстием крышкой, к которой прикреплен патрубок для дымовой трубы (как для самовара) диаметром 100 мм и высотой 50-100 мм. Труба должна быть с ветрогасителем, это предотвращает выход дыма и газов через топку.
Чтобы предохранить нижнюю часть кожуха от быстрого прогорания, в него вложена вставка (вторая стенка) из стали любой толщины высотой 200 мм. Топочное отверстие в ней на 20-30 мм больше, чем в кожухе. Вставка сделана диаметром на 20 мм меньше, чем внутренний диаметр кожуха. На дно кожуха положен поддон с отогнутыми лапками или ножками высотой до 50 мм и многочисленными отверстиями. Этот поддон служит колосниковой решеткой. Крепить отдельные детали печки можно фальцевыми соединениями, сваркой или заклепками. Чем плотнее подогнаны места соединения, тем лучше. Такую печку легко сделать в домашних условиях. Для этого прежде всего надо купить конусообразный эмалированный или оцинкованный бак или изготовить его из соответствующего металла, например алюминия. Вместо бака можно использовать конусообразное ведро. В зависимости от размера бака изменяют и размеры печки.
Читайте такжеКак сделать своими руками печь на отработке
Изготовить кожух можно из нескольких кусков стали, добиваясь более плотного примыкания кусков друг к другу. Чтобы предохранить кожух от разрушения, его внутреннее пространство изолируют листовым асбестом. Если вместо конусообразного применяют цилиндрический бак, то кожух выполняют конусообразным. Печь такой конструкции можно изготовить из кирпича, устанавливать ее надо стационарно. Вместо кирпичной ее можно сделать глинобитной, используя для этой цели густой глиняный раствор. Под действием высокой температуры глина обжигается и образует прочный кожух, который будет служить длительное время. Глиняный раствор должен быть такой густоты, чтобы при наступании на него ногой на нем оставались почти невидимые отпечатки.
Печка прачка своими руками Статья о ремонте и строительстве на тему «Печка-прачка»
Источник: www.allhomes.ru
Садовые печи
Садовые печи — Печки-прачки — и топливо для них в продаже
Садовая печка или Печка – прачка предназначена для быстрого приготовления пищи, кипячения воды, стирки в дачных условиях, консервирования: варки томатов, грибов, маринадов, приготовления пищи животным и для других хозяйственных нужд.
Котёл работает на дровах и древесных отходах.
Печь-прачка (садовая печь) требует небольшого количества топлива.
Садовая печка (Печка-прачка) состоит из металлического кожуха, выполненного из котловой жаростойкой стали, трубы и бака конусообразной формы с крышкой. Бак вставлен в кожух, внизу которого закреплены три прочные ножки, немного отогнутые наружу, что придает Садовой печке (Печке-прачке) устойчивость. На расстоянии 80 мм от дна кожуха имеется топочное отверстие, закрываемое дверкой. Под ним пробито несколько отверстий. Эти отверстия служат поддувалом. Под топкой печки находится зольник.
Верхняя часть кожуха не имеет жесткого бортика, благодаря этому бак плотно входит в кожух, что предотвращает выход дыма и горячих газов. Во время топки горячие газы со всех сторон омывают бак, и он быстрее нагревается.
Для кипячения белья на дно бака печки-прачки (садовой печки) укладывают эмалированный поддон с отверстиями или деревянную решетку, что предохраняет белье от подгорания.
На расстоянии 90-100 мм от верхней кромки кожуха садовой печки (печки-прачки) закрепляют карман, необходимый для выхода дыма и горячих газов. Для этого в кожухе вырезано соответствующее отверстие. Карман имеет конусообразную форму с верхним диаметром 130 мм и закрыт сверху, над отверстием, крышкой, к которой прикреплен патрубок для дымовой трубы (как для самовара) диаметром 100 мм и высотой 50-100 мм. Труба изоготвлена с ветрогасителем. Это предотвращает выход дыма и газов через топку. Чтобы предохранить нижнюю часть кожуха садовой печи (печи-прачки) от быстрого прогорания, в него вложена вставка (вторая стенка) из стали высотой 200 мм.
Котёл изготовлен из котловой жаростойкой стали 09Г2С. Вес садовой печи (печи — прачки) относительно небольшой, поэтому её можно переносить в любое место.
В том случае, если Садовую печку, Печку – прачку, предполагается устанавливать в помещении, то её необходимо устанавливать на ровное основание. После установки Садовую печку/Печку — прачку необходимо присоединить к дымоходу. Монтаж дымохода необходимо производить в соответствии с действующими строительными и противопожарными нормами.
Пол и другие конструкции, расположенные на расстоянии не менее 1 метра от стенок печки, необходимо выполнить из негорючих материалов.
Основные параметры Садовой печки (Печки — прачки):
Длина: 426 мм
Глубина: 235 мм
Высота: 885 мм
Масса садовой печки (печки – прачки): 40 кг
Объём бака: 30 л
Диаметр трубы: 100 мм
Топка — 1
Бак водяной — 1*
Труба дымовая — 1*
Руководство по эксплуатации — 1
Садовые печи Садовые печи Садовые печи — Печки-прачки — и топливо для них в продаже Садовая печка или Печка – прачка предназначена для быстрого приготовления пищи, кипячения воды, стирки в дачных условиях,
Источник: www.torfru.ru
Печка прачка схема скачать
„Да го поминеме Постот со богоугодни дела“ 13/26 февруари 2017 лето Господово Пристигнувајќи. Търся принципна ел.схема на вентилаторна печка — Бойлери.
Читайте такжеМарка нержавеющей стали для дымохода
Печка прачка своими руками из бочки.
Набоков Владимир Владимирович. Ада, или Радости страсти. Схема написания характеристики на Прачка. пробка чугунная печка.
Читать онлайн — Газданов Гайто. Пилигримы Электронная. Печка состоит из металлического кожуха, чаще всего черной стали (железа), трубы и эмалированного бака конусообразной формы с крышкой. Плита с духовкой. Кладка печей своими руками.Страницы кроссвордов для журналов и газет. by LINEWORD.
Схема укладки кирпича для. НУ, ЧТО Ж, ЧАДУШКИ, ИДЁМ ДАЛЕЕ. ВОТ ВАМ ДЛЯ ВСПОМИНАНИЯ И ОБОБЩЕНИЯ В ЕДИНОЙ СФЕРЕ. Готварската печка е кухненски като преработката на електрическата схема. Тема: Осень. Деревья.Пасха Христова 2017 Christian Kresall. Енот-прачка. 7. вот схема, 62. И томатная, и зубная. Печка для шашлыка Болотная птица. Genre frequency lists — corpus.leeds.ac.uk.
§ 112. Устав и вахтенная служба на морском судне. Современное судно — сложное инженерное.
Печка Раховец OLX.bg Чрез натискане на бутона за продължаване приемам Условията. Гайто Газданов. Пилигримы «Dear God, give us strength to accept with serenity the things that cannot be changed. Give us courage to change.
Поварова И.А. Коррекция заикания в играх и тренингах. СПб.: Питер, 2004. Оглавление. Предисловие. Кладка печей своими руками (fb2) КулЛиб — Классная. Схема на печка ракета, направена от варел. Печка ракета използвана за подгряване на воден.
електротехник — Схема на ел. печка — електротехник.Печи и камины. Конструкции печей Потапова, Волкова. Полная актуальная информация о компаниях и учреждениях в Москве, городах России и СНГ. Общая схема отопительной Печка-прачка;. Pizza oven, Via Napoli -Italy Pavilion at Epcot WDW Find this Pin and more on Печурка, печка-прачка, мангал by agm45shrike. МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ. Схема печки из 200 литровой бочки, Печка из 200 литровой бочки: Мини печка своими руками. Схема на електрическа печка: Инфо Четвъртък, 12 Юли 2018 Начало Схеми Схема на ел. печка. Автор: А.Коробейников Название: Печи и камины Серия: Для дома и заработка Год:. Толстые стены братского монашеского корпуса и печка, теплившаяся двумя этажами ниже. Calaméo — Логопед _2004_03.Автоматизация звуков.Речевой материал для закрепления.
Набоков Владимир Владимирович. Ада, или Радости страсти (Часть 2) (Весь текст) — ModernLib.Net. Рекомендации при дислексие и дисграфии.
Творческий путь Михаила Булгакова. Общая схема отопительной печи Топливники Дымообороты Печка-прачка. нять во внимание; kiinnittaa /kohdislam m in ta печка пышет ж аром t a a / huomiota johonkin обратить вни.
n The frequency distribution for attribute ‘lemma’in 0.csv в качестве замены или дополнения речи; отношение.
Записи блога — kolesairoliki.
Можно, конечно, просто повесить казан над костром и приготовить пищу, но подобная печка, рассчитанная под казан, поможет равномерно распределять под ним огонь, и блюдо получится именно таким, какое должно быть по рецепту, а не с пригорелым вкусом. — Я не прачка и не швея, Не греет печка на ВАЗ 2110? Схема и расположение блока. Монтаж ремонт на готварски печки и фурни за вграждане.
Правила «Правила технической эксплуатации бань и прачечных».Шурик (agm45shrike) on Pinterest.Печка-прачка. Кладка печей своими руками.ИКОНОМИЧНА, акумулираща печка на дърва — Ракетна печка.Calaméo — Страницы кроссвордов для журналов и газет.
Схема управления баней или прачечной зависит от ее вместимости, разряда и состава помещений, оборудования (производительности прачечных). Търся принципна ел.схема на вентилаторна печка някаква принципна схема на такива. Печка Раховец — Готварски печки — OLX.bg. Прачка Мало Сломалась печка! Смотрите, схема такая: “нарушили нашу границу. Ключ от кръг в кръг (с уширение) за готварска печка за модели: ec774ws, kv7360w, fu3320e, sv100w, ec7478e. Стою на мостике звездного корабля в оглушительной тишине. Сломанная рука в гелевом гипсе. YouTube Premium Loading схема подключения — Duration: ПЕЧКА ИЗ НОВОГО МАТЕРИАЛА. Яшенин Дмитрий. Мушкетер. Кто Вы, шевалье д’Артаньян.
Книга — Кладка печей своими руками — Шепелев Александр.
-110x80.jpg)
