Печи на отработке капельного типа

<index>

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

• Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
• газовый баллон на 50 литров — б/у, но без повреждений корпуса;
• труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
• обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
• листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
• чугунный тормозной диск от легкового автомобиля;
• отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
• металлическая труба ½ дюйма — около полуметра;
• шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
• вентиль шаровый на ½ дюйма;
• дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки. Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

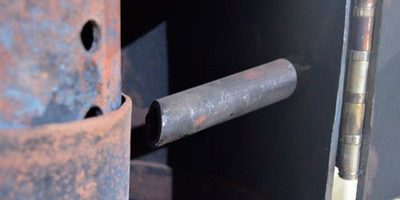

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана. В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

</index>Поделиться:

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.20 у. е.) за 1 литр, вы ежемесячно потратите на обогрев 100 м² около 7 тыс. рублей (110 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные печки востребованы по сей день. Наша цель – пояснить доступным языком, как сделать печь на отработке своими руками из газового баллона или стальной трубы. Для ясности предоставим чертежи разных конструкций – капельницы с наддувом и простой масляной буржуйки.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Справка. Верхнюю камеру буржуйки делать необязательно. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник–экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Рекомендация. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
2. Устроить обдув корпуса бытовым вентилятором.
3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

—>

Отработанное масло – проверенное топливо, которое можно использовать для прогрева небольших помещений. В последнее время оно стало менее выгодным, но для малогабаритных складов, гаражей или хозяйственных блоков, где расход топлива небольшой, подходит.

Масляная печка – недорогой способ для обогрева среднестатистического гаража. Материал для топки найти несложно, а собрать его можно самостоятельно за считанные часы. Собрать агрегат несложно, производится из подручных материалов.

Для заправки используется обычное моторное масло, которое можно сливать из автомобиля. В сравнении с дорогими дизельными отопительными приборами, не потребуется покупать отдельно дизель.

Алгоритм работы самодельной печки

По своей структуре масляные печки можно отнести к пиролизным. Нефтепродукты азотно-углеродистые цепочки начинают распадаться до элементарных соединений. После этого происходит дальнейшее охлаждение и распад на безвредные элементы – вода и азотный газ. То есть, в маленьком помещении, буржуйка на отработанном масле своими руками не вредит здоровью. Не потребуется установка дополнительного фильтра очищения.

Если правильно произвести расчет и составить первостепенный чертеж, то продукты сгорания будут полностью исчезать и даже чистку производить не придется.

Всего конструкция включает три основных части:

1. Камера, в которой происходит сгорания топливной массы;
2. Элемент сгорания пиролизного газа;
3. Часть дожигания и остывания.

Нижняя часть резервуара представляет собой емкость с плоским дном. Именно туда наливается масло, которое закипает при достижении рабочей температуры. Начинается процесс испарения. Горючее не попадает во вторую камеру, благодаря турбулентному процессу. То есть, простая конструкция саморегулируемая, не требует настройки. Кроме этого, рабочая кориолисова сила создает вихревой поток.

После закручивания в вихрь, газы начинают двигаться по второй камере. Специфика процесса заключается в том, что они постоянно двигаются и должны смешиваться с кислородом. Для этого в трубке просверливается много отверстий. Он должен поступать на постоянной основе. Благодаря высокой скорости передвижения газа, он не проникает наружу.

В месте сгорания происходит резкое повышение температуры — практически до тысячи градусов. Важным является то, что при этом образовываются вредные окислы, которые угрожают здоровью, поэтому печь на отработке своими руками периодически нужно чистить.

Последняя камера играет сразу две роли. В первую очередь, она предназначена для окончательного дожигания газа. Кроме этого, она регулирует температурный скачок. Именно он приводит распаду вредного окислительного вещества на безопасный азот, водяной пар и сажу. Чтобы быть уверенным в безопасности, лучше использовать проверенные чертежи, схемы и инструкции.

Что такое отработка

Отработанное масло – это нефтепродукты, получаемый в результате работы ДВС. При постоянном нагреве, смешивании с воздухом, оно начинает постепенно менять свои свойства и в итоге становится непригодным.

Такая жидкость содержит большое количество примесей сажи, продуктов окисления, смол и солей. Его нужно сливать, чтобы мотор продолжал правильно функционирует.

Слив масла в почву не рекомендуется. Произойдет острое заражение грунта целой плеядой вредных веществ. Поэтому его удобно использовать для создания печки на отработанном масле.

Недостатки

Многие ставят печь на отработке своими руками в гаражах. Малое потребление топлива, безопасность и легкость привлекает. Но не нужно собирать себе агрегат, пока вы не знаете недостатков.

1. Открытое пламя. В действительности высокие температуры в четырех стенах очень опасны. Если вы не хотите получить внезапный пожар, желательно убрать все нефтепродукты или собрать их в отдельный угол. Кроме этого, нужно держать подальше органические растворители и спиртосодержащие жидкости.
2. Металлический корпус. Так как пламя напрямую контактирует с металлическим корпусом, он нагревается. А температурный режим в районе 900 градусов Цельсия может доставить неудобства, в виде ожогов 3 степени. Так как вторая камера требовательна к воздуху, нет возможности проложить ее асбестом или минеральной ватой.
3. Сложность управления. Даже при полном закрытии заслонки, воздух все равно будет поступать в систему какое-то время. Поэтому придется ожидать выгорания горючего, хоть и в медленном режиме.
4. Требовательность к технике безопасности. Если вы привыкли к порошковым огнетушителем – его придется поменять. Порошок сразу же взрывается, как только соприкасается с раскаленным металлом. В случае пожара, нужно использовать только углекислотный огнетушитель.

Как избежать недостатков

Самая опасная часть всей конструкции – бак, который может привести к взрыву. Наиболее безопасным способом решения недостатков считается полная ликвидация этой части. Сейчас в промышленном производстве есть специальные модели котлов, работающие на мазуте. При сборке печи на отработке, можно воспользоваться горелками, разработанными для работы с пиролизными газами. Некоторые модели совмещают сразу камеру и дожиг.

Можно сделать простую горелку из металлической чаши. Лучше всего подойдет стальная с высокой температурой плавления. К ней подключается капельница, через которую поступает масло. При попадании, оно сразу закипает.

Несмотря не высокую безопасность и хороший результат – они не сжигают отработку до конца. Здесь воспользуйтесь дополнительной трубной для смешивания пиролиза с кислородом.

Всегда следуйте чертежам. Имея скудные представления о конструкции отопительных приборов – возьмите чертежами из интернета. Опытные конструкторы уже составили много схем для сборки.

Разновидности печей

Перед тем, как изготовить как сделать печку на отработанном масле – выберете разновидность агрегата.

1. Пиролизные. Первые по распространенности, благодаря простой сборке, подручных материалов и легкой эксплуатации. В работе удобны, не требуют насосных станций, активной вентиляции и дорогого топлива. Для регуляции жара, достаточно управлять заслонкой. Из недостатков – невозможность поддержания конкретной температуры.
2. Турбо-горелки. Работают по алгоритму дизельного двигателя. Отработка поступает каплями и сгорает, поэтому их не нужно чистить. Но более требовательны к качеству горючего.

Чертежи и виды конструкции

Оборудование на отработанном масле из газового баллона – простой агрегат для гаража. Достать резервуар легко в пожарных станциях или заказать на вторичном рынке. Дешевые для работы, требуют лишь элементарного электрического инструмента.

Простой способ выглядит так:

1. Выпустите остаточный газ, скопившийся в баллоне.
2. Резервуар распиливается поперек. Нам потребуется верхняя часть.
3. Сбейте вентиль кувалдой (в старых баллонах они часто прикипают к резьбе).
4. Из листовой стали нужно вырезать диск по диаметру резервуара. Толщина должна быть 4 миллиметра.
5. Приварите его к кромке.
6. Из десяти сантиметровой трубы нам потребуется кусок длинной от 60 до 100 сантиметров.
7. Просверлите в нем отверстия шириной в 8 миллиметров. Всего нужно сделать около пятидесяти штук.
8. Труба вваривается в место, где ранее располагался вентиль.
9. На крышке сверлим еще одну дыру в три сантиметра и привариваем к нему трубку с диаметром немного больше. Длинна ее должна быть пять сантиметров. Здесь будет монтироваться заслонка и заливаться горючее.

Укомплектовывать печи на отработанном масле своими руками не потребуется. Хватит наклонного дымохода.

Модель печь с надувом

Способ сложнее в плане сборки и исполнения. Но КПД значительно выше.

1. Из баллона выпускается весь газ.
2. В месте вкручивания вентиля, требуется вырезать отверстие. Так как болгарка не может делать такие сложные фигуры – лучше по контуру просверлить небольшие отверстия. Баллоны делаются из стали и не закаливают. Дыра нам понадобится, чтобы вварить трубу.
3. Сделайте разметку под два проема в стенке. Болгаркой выпиливаются два прямоугольных куска. Их не выкидывайте, так как в дальнейшем они будут использоваться, как двери.
4. Для их регулировки потребуется вварить обычные петли. Не нужно покупать дешевые. Не должно быть люфта.
5. Из листа прокатной стали нужно вырезать круг, который будет соответствовать внутреннему диаметру сосуда. По середине в нем делается отверстие в десять см. Его нужно установить между дверцами и хорошо приварит, как на фото.
6. В трубе шириной в десять сантиметров нужно сделать перфорацию.
7. Устанавливаем его внутрь блина.

Самый большой недостаток – прогорание металла. Это обязательно будет происходить в месте, где соприкасается пламя и мет.корпус. Но заменить его несложно. Иногда можно приварить заплатку.

Капельная печка

Устройство на отработке капельного типа своими руками собирается легко. Основным конструкционным элементом в них является металлическая чаша, на которую капает топливо. Интенсивность и производительность зависит от габаритов резервуара и температурного режима. Всего есть несколько разновидностей. Есть виды, работающие в стандартном режиме, без дополнительного надува.

Они более гибкие в сборке, так как подача может осуществляться сбоку или сверху, где расположен ствол подачи кислорода.

Изготовление мало разница со структурой печи на отработанном масле своими руками пиролизного типа. Отличается только одной дверцей и чашкой.

Печь с водным контуром

Буржуйка на отработанном масле своими руками комплектуется дополнительным водным контуром. Это емкость, расположенная сверху. Для этого в него ввариваются штуцера, предназначенный для подачи и отведения воды. Его размер напрямую зависит от разновидности циркуляции и длины всей отопительной конструкции.

Если циркуляция создана естественным путем, его длина должна быть больше. Есть вероятность перегрева. Активная циркуляция с помощью насосной станции позволяет сократить его протяженность. Лучше встроить в цепь манометр и термометр, чтобы контролировать параметры.

Для людей, часто работающие в гараже – эта технология будет удобной. Верхнюю камеру можно использовать, как варочную поверхность для приготовления еды. Она не связана с электричеством, поэтому денег вы потратите немного. Производительности будет достаточно, чтобы варить или жарить еду.

Открытый и закрытый тип

Печь на отработке из газового баллона своими руками можно сделать двух видов.

Система открытого типа – это пара камер, которые соединяются трубкой с отверстиями. Верхний отсек открыт, ничем не защищен и поэтому воздух попадает туда напрямую. Сечение трубки же может быть, как круглым, так и квадратным.

Закрытый тип – это самостоятельный прибор, который закрыт со всех сторон. Элемент дожига установлен внутри, изготовленный из трубы с перфорацией. Для них может потребоваться активная вентиляция.

Материалы

Печи на отработке производится из следующих компонентов:

• Баллон (подойдут резервуары от пятидесяти литров);
• Труба из нержавейки на 10 сантиметров. Всего нужно около двух метров.
• Стальной угол.
• Стальной лист, для производства заслонок, заглушек, блинов.
• Шланг для подачи топлива.
• Хомуты для фиксации.
• Полдюймовая трубка.
• Полдюймовый вентиль.

Советы и инструкция

Возьмите заготовленный баллон. Важно, чтобы не было швов. При повышении давления, именно там будет происходить раскол. Стенки обязательно должны быть минимум 1,5 сантиметра. Толстые стенки не дадут прогреться резервуару, так как закипает масло при 300 градусах, а внутри камеры режим обязан быть не менее 600.

Газ нужно предварительно выпустить. Желательно, делать это на улице. Там травление будет значительно быстрее.

Болгаркой нужно отрезать верх. Внизу сделайте ножки. Это необязательно, но так удобнее будет эксплуатировать и собирать. Их делают их уголков или арматуры. Вверху отступает десять сантиметром и развариваем отверстие для вытяжки.

Для вытяжки лучше взять тонкую дымоходную трубу диаметров в десять сантиметров. Длина должна быть от 4 метров. Вставляем ее в отверстие и герметично привариваем. В ней делается отверстие для регулировки подачи воздуха – там будет стоять заслонка. Печь для гаража на отработке своими требует активного смешивания пиролиза с кислородом. Поэтому проделывает множество отверстий в десяти сантиметрах от верха. На высоте одного метра от пола, в трубке делаем посадку для новой трубы диаметром в 8 миллиметров. Она вставляется параллельно полу.

В верхней части резервуара нужно сделать отверстие в восемь сантиметров. Здесь будет маслозабор. Там же можно установить поднос, где можно будет подогреть еду и воду. Для этого нужно из стали вырезать прямоугольник и приварить.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

1. Просверлите в дне резервуара отверстие для отхода газа. Сверло нужно обильно смазать СОЖ или маслом, чтобы не допустить искры. Можно использовать ручную дрель.
2. Печь на отработке капельного типа своими руками оборудуется дверцами. Прорежьте их болгаркой.
3. Из прокатной стали нужно вырезать блин с отверстием по середине.
4. Устанавливаем его на место между дверями.
5. Подготавливаем трубу – просверливаем отверстия для подачи кислорода.
6. Трубка вставляется в подготовленный блин и заваривается. Шов должен быть герметичным, не пропускать воздух.
7. Возьмите вырезанный круг из блина и приварите его на тормозной автомобильный диск. Так мы изготовим муфту.
8. В боковине над чащей просверливаем отверстие и вваривает металлическую трубу-капельницу.
9. Снаружи лучше установить кран на шланге. Он должен быть из маслостойкой резины.
10. В баллон сверху устанавливается остаточная труба – это будет дымоход.

Масляные печь капельного типа немного сложнее в сборке. Масло поступает с помощью системы кранов по шлангу, что делает ее тяжелее в конструкции.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
3. Устанавливайте режим горения заслонкой.
4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
8. Масло должно быть без антифриза и водных примесей.
9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

—>

Достаточно дешевое топливо для отопительных приборов, сделанных своими руками – это отработка. Капельная печь будет весьма надежным средством обогрева для гаража, теплицы, дачи, мастерской и других подобных небольших помещений.

Такая печь обладает следующими параметрами:

1. Размеры – 70-50-35 сантиметров;
2. Труба диаметром от 10 сантиметров;
3. Вес 27 кг;
4. Расход отработки – от 0,5 до 1,5 литра за час.

Преимуществами капельной печи являются:

1. Экономичность.
2. Экологичность – от печи не идет дым и копоть, никакой опасности для окружающей среды.
3. Компактность и мобильность. Конструкция и небольшой вес позволяют самостоятельно переносить и перевозить в обычном багажнике печь на другое место.
4. Простота эксплуатации. Мощность горения легко регулируется заслонкой. Не потребуются дополнительные затраты на приобретение деталей регулировки.
5. Автономность. Для работы печи не требуется электроэнергия, она может работать при любой окружающей температуре и погодных условиях.
6. Эффективность работы обеспечивается конструкцией печи, благодаря которой есть возможность использовать ее в любом помещении.
7. Возможность подключения дополнительного водяного отопления.
8. Пожарная безопасность – огонь из печи не может покинуть ее пределы.

Создание печи

Руководствуясь чертежом, необходимо выполнить указанный алгоритм действий.

После этого на верхний бак одевается лабиринт и устанавливается вентилятор.

Печь такого типа, собранная своими руками, способна разогреваться до температуры около 850 градусов, на выходе же из лабиринта температура составляет около 90 градусов.

Для начала работы печи необходимо взять отработанное масло и залить необходимое его количество в резервуар. Для розжига нужно положить сверху зажженную бумагу или налить немного бензина. Он загорится и подожжет верхний слой масла, когда масло начнет кипеть и испускать пары, они также загорятся и затопят печь. Заливать масло нужно аккуратно, не разливая. Если оно разлилось, необходимо сразу вытереть лужи и капли. Когда горение отработки в печи стабилизируется, пары станут более активными и, в случае необходимости, можно будет долить новую порцию масла. Процесс растопки абсолютно безопасен.

Читайте также:  Печь с водяным контуром на отработке своими руками

Следите за тем, чтобы пламя находилось внутри трубы. Когда печка полностью прогреется, на верхнюю ее часть можно поместить посуду для приготовления пищи и бак с водой. В больших помещениях труба должна быть максимально длинной.

Капельная подача масла

Самой большой проблемой при создании отопительных приборов с плазменной чашей своими руками является обеспечение подачи отработки капельным методом.

Изначально должен быть обеспечен необходимый уровень фильтрации отработки. Чтобы сделать это, на конец шланга, опущенного в масло, нужно надеть фильтр. Лучше всего подойдет автомобильный фильтр полной фильтрации. Фильтры частичной фильтрации лучше не использовать.

Его необходимо будет заменять, по крайней мере, каждый месяц. По факту же частота замены фильтра зависит от качества отработанного масла и объема в нем различных примесей. Если топливопроводом будет служить не трубка, как на чертежах, а обычный шланг, то возникнет проблема со стыковкой фильтра, так как на нем расположена металлическая резьба, и при применении шланга ее будет некуда накручивать. Если нашелся маслостойкий шланг подходящего диаметра, но его длина очень коротка, можно модернизировать его своими руками – надеть на фильтр этот шланг, а затем при помощи штуцера состыковать его уже с обычным шлангом.

Принцип капельной подачи отработки в чашу

После этих действий возникает новая проблема – насос для топлива. Подходящий насос найти не сложно, но вот своими руками отрегулировать объем подачи масла при условии, что насос не регулируется – куда сложнее. На чертежах представлена схема из ниппеля, тройников и штуцеров, которая поможет разрешить эту дилемму.

Собрав конструкцию согласно чертежам, вы получите следующий результат – в шланге в каждый период времени будет размещено ровно столько масла, сколько помещается в данном узле, излишки отработки будут возвращаться обратно в бак. Конструкция такого типа является аналогом заводских защит от перелива жидкого топлива.

Читайте также:  Делаем буржуйку на отработке

С целью обеспечения подачи топлива капельным методом можно применить часть медицинской капельницы с регулятором, который необходимо надеть на нижний штуцер. Колесиком регулятора будет контролироваться частота капель. Объем топлива должен быть достаточным для того, чтобы оно стабильно горело. Нормальная текучесть отработки держится при температуре от 10 до 20 градусов. Если температура в баке становится выше или ниже, а также при подливе или использовании другого топлива, нужно будет заново подобрать частоту капель. В ином случае отработка либо будет гореть слишком сильно, либо погаснет, а оба этих варианта совсем не удобны.

Напрямую от капельницы подавать отработку в печь тоже не получится. Изначально капли отработки должны попадать в воронку, которая соединяется с топливопроводной трубкой, подающей топливо в раскаленную тарелку.

Вокруг корпуса печи, работающей на отработке, можно своими руками при помощи стальных трубок организовать водяную рубашку – это называется печью с водяным контуром. Нагретую воду можно использовать для различных целей – отопления отдаленных частей или смежных комнат помещения, подачи горячей воды в душ или раковину, где можно будет отмываться после работы с машиной и т. п.

При этом можно реализовать нагрев воды по чертежам двумя способами:

– устроив в верхней части теплообменник с присоединенным к нему выносным баком, чтобы снимать емкость с горячей водой;

– подключить своими руками трубы и провести их по помещению, но в таком случае потребуется насос для циркуляции воды в отопительной системе.

Техника безопасности

1. Ни в коем случае нельзя использовать легковоспламеняющиеся предметы и материалы при создании печи;
2. Установить ее необходимо в удобном и безопасном месте, где не бывает сквозняков;
3. Если в конструкции возникла погрешность или неисправность, следует немедленно прекратить ее эксплуатацию;
4. Печь нельзя оставлять без присмотра.

Читайте также:  Как работает мини-печь на отработкеПоделиться:Используемые источники:

• https://gidpopechkam.ru/pechki/na-otrabotke-kapelnogo-tipa.html
• https://otivent.com/pech-na-otrabotke-svoimi-rukami
• http://sdelaikamin.ru/pechi/kak-sdelat-pech-na-otrabotannom-masle-svoimi-rukami-chertezhi-video-i-poshagovaya-instrukciya
• https://poluchi-teplo.ru/pch/maslyanaya/pechi-na-otrabotke-kapelnogo-tipa.html
